单相电机电容接线和正反转接线图

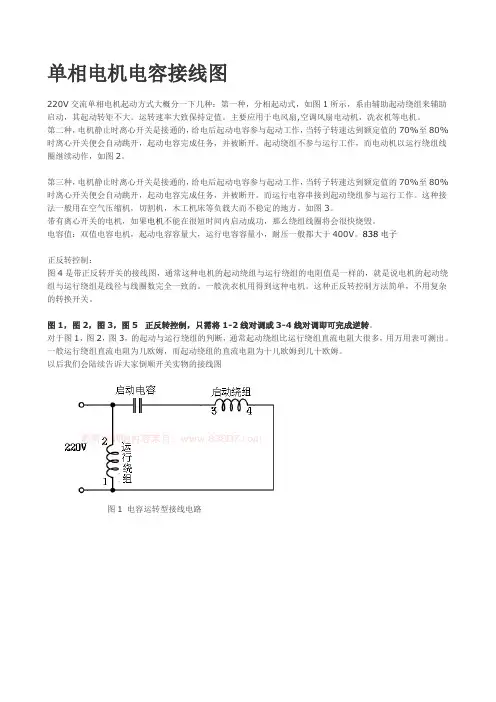

单相电机电容接线图
单相电机电容接线图220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
838电子带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
838电子正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
以后我们会陆续告诉大家倒顺开关实物的接线图图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关控制正反转接线图5 双值电容异步电动机倒顺接线图图6是实际的开关与电机连接图,这个倒顺开关如应用在三相电动机不需任何改动，如做单相电机换向用则稍做改动，红色,兰色线接入电源,黑色线是起动绕组线圈引出线,白色线运行绕组线圈引出线,左面一根灰色线是后接入的跨接线，正反转倒换就是靠开关自带的交叉连片来换向的，这种开关不足之处就是开关关闭后仍有一根线没有关闭，因此在安全上没有一定保障。
单相电机各种接法
单相双值电容电机接线1.电源接在主绕组两端，副绕组串联电容组之后，与主绕组并联。
2.电容组与主绕组首端相接正转，电容组与主绕组尾端相接反转。
3.启动电容串接离心开关，然后和运转电容并联，组成电容组。
启动电容大，运行电容小。
主绕组阻值小，副绕组阻值大。
220V交流单相电机起动方式大概分一下几种：第一种，电容运转式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
图1 电容运转型接线电路第二种，电容启动式：电机静止时离心开关是接通的，给电后起动参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
图2 电容起动型接线电路第三种，电容启动运转式（双值电容电机）：电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3图3 电容启动运转型接线电路（双值电容器）带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
启动绕组阻值大，运转绕组阻值小。
正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图4 开关控制正反转接线图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
单相电机双电容接线图和接线方法
单相电机双电容接线图和接线方法
如上图：单相双电容电动机内部由起动绕组(副绕组)、运行绕组(主绕组)和离心开关组成引出6根线，分别为Z1、Z2、U1、U2、V1、V2。
两个电容分别为：起动电容和运行电容，起动电容容量大于运行电容。
倒顺开关型号HY2-8。
首先要弄懂正反转原理，知道了原理后，用什么型号的倒顺开关都是可以的。
如上图所示，正转时，U2、Z2连接零线，U1、V1连接相线。
U2、Z2相连其实是两个绕组的尾端接在一起，U1、V1相连其实是运行绕组的首端接了运行电容的一极。
反转时Z2，U1连接零线，U2、V1连接相线。
Z2、U1相连是两个绕组的一端连一起，U2、V1相连是运行绕组的尾端接了运行电容的一极。
与正转相比，改变了运行绕组的首尾端，实现了正反转，单相电动机所接相线、零线可以对调。
220V单相电动机正反转的接法图解
220V单相电动机正反转的接法图解
单相电容式电动机有一下几种状况：
一、启动，运行绕组参数都是一样单相电动机（如洗衣机电机）
二、单电容单相电动机（如小于550W电动机）
三、双电容单相电动机（大于750W电动机）
现在我就来详细共享一下详细的单相电动机接触器掌握的正反转电路图。
（电脑坏了，我就用手绘图纸）
一、主副绕组参数一样的单相电动机，接线如下图：
电路工作原理是，按下正转启动按钮SB2电源通过停止按钮SB1到SB2到接触器KM2的常闭互锁触头，使接触器KM1线圈通电吸合，并经过KM1常开帮助触头自锁，使电动机连续运行；按下停止按钮，掌握线路断电，电动机停止运行。
反转的工作原理同正转一样，这里不在重复叙述。
接触器的主触头，通过KM1和KM2接触器的投入，使电动机的两个绕组相对变换为，主绕组和副绕组。
（只有两个绕组参数一样的单相电容式电动机才可以这样接线）
二、单电容电动机正反转沟通接触器掌握线路图：
由于接触器只有三个主触头，故只能够把主绕组的零线，直接接到主绕组的一个接线端子上面，通过接触器的主触头，把副绕组的极性转换接法，这样就取得了正反转的效果，它的掌握线路如上图的掌握部分是一样的，所以没有画出来。
三、双电容正反转单相电动机接触器掌握线路图
双电容单相电动机和单电容电动机的主触头接线方法一样，只不过是，多了一个离心开关K而已，在单相电动机启动结束后通过离心开关切除投入状态，电动机单电容运行。
详解单相电机电容接线图
详解单相电机电容接线图220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇，空调风扇电动机，洗衣机等电机。
接线图第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
838电子带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
正反转控制：图4是带正反转倒顺开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关控制正反转接线图5 双值电容异步电动机倒顺接线图图6是实际的开关与电机连接图，这个倒顺开关如应用在三相电动机不需任何改动，如做单相电机换向用则稍做改动，红色，兰色线接入电源，黑色线是起动绕组线圈引出线，白色线运行绕组线圈引出线，左面一根灰色线是后接入的跨接线，正反转倒换就是靠开关自带的交叉连片来换向的，这种开关不足之处就是开关关闭后仍有一根线没有关闭，因此在安全上没有一定保障。

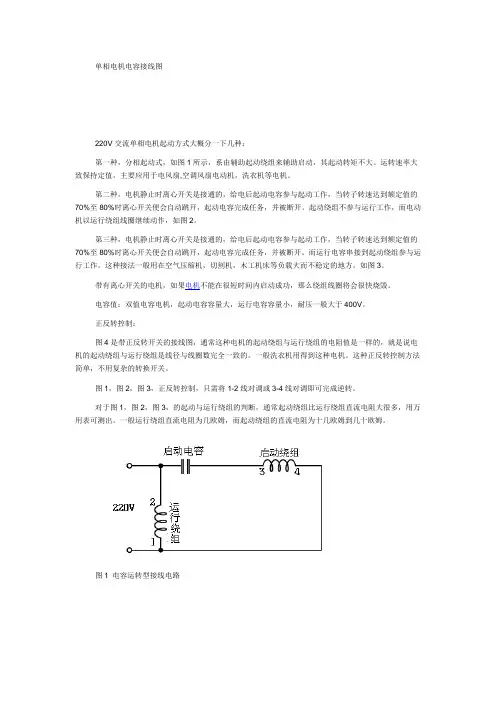

单相电机接线图
单相电机电容接线图220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V。
正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图1，图2，图3，正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关控制正反转接线。
单相电机各种接法
单相电机各种接法Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】单相双值电容电机接线1.电源接在主绕组两端，副绕组串联电容组之后，与主绕组并联。
2.电容组与主绕组首端相接正转，电容组与主绕组尾端相接反转。
3.启动电容串接离心开关，然后和运转电容并联，组成电容组。
启动电容大，运行电容小。
主绕组阻值小，副绕组阻值大。
220V交流单相电机起动方式大概分一下几种：第一种，电容运转式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
图1 电容运转型接线电路第二种，电容启动式：电机静止时离心开关是接通的，给电后起动参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
图2 电容起动型接线电路第三种，电容启动运转式（双值电容电机）：电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3图3 电容启动运转型接线电路（双值电容器）带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
启动绕组阻值大，运转绕组阻值小。
正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图4 开关控制正反转接线图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
详解单相电机电容接线图
详解单相电机电容接线图220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇，空调风扇电动机，洗衣机等电机。
接线图第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
838电子带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
正反转控制：图4是带正反转倒顺开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
以后我们会陆续告诉大家倒顺开关实物的接线图图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关控制正反转接线图5 双值电容异步电动机倒顺接线图图6是实际的开关与电机连接图，这个倒顺开关如应用在三相电动机不需任何改动，如做单相电机换向用则稍做改动，红色，兰色线接入电源，黑色线是起动绕组线圈引出线，白色线运行绕组线圈引出线，左面一根灰色线是后接入的跨接线，正反转倒换就是靠开关自带的交叉连片来换向的，这种开关不足之处就是开关关闭后仍有一根线没有关闭，因此在安全上没有一定保障。
单相电机正反转原理及接线图
单相电机的正反转原理及接线图
单相电机有两个绕组：主绕组又称工作绕组或运行绕组；副绕组又称启动绕组。
有的小负载单相电机这两个绕组完全一样，互相可以交换。
但多数单相电机为了增大启动力矩，副绕组线圈细、匝数多、阻值大。
副绕组与主绕组之间有一启动电容。
只要交换两个绕组中的一个绕组的首尾接线就可实现单相电机的反转,交换电源L/N是无效的。
当两绕组完全一样,电机可能是三端子接线。
1,3为两绕组的公共接线端，接交流电源的L，2/4端子之间联有启动电容，。
如果交流电源的N端接端子2为正转，则N改接端子4为反转；如果是四端子,见图4接线。
图3：三端子单相电机[两绕组相同]
图4：四端子单相电机[两绕组相同]
当单相电机的主/副绕组不一样时，不能采用上面交换主/副绕组的做法，否则会烧坏电机。
一般应有四个端子:1/2为主绕组，3/4为副绕组，见图5:
图5四端子单相电机[两绕组相同]
如果要反向转动，正确的做法是交换一个绕组的首尾接线。
主副绕组的区分很简单，根据阻值就可判断出。
(用万用表分别量三个头之间的电阻，电阻阻值最大的是主绕组与付绕组串联的结果，由此可以判断另外一个头就是公共端了。
确定了公共端之后就容易判断主绕组和付绕组了。
与公共端电阻阻值小的是主绕组，与公共端电阻阻值大的是副绕组。
)。
单相电机正反转的详细接线图
单相机电正反转的详细接线图之答禄夫天创作在单相机电中,通常主绕组的线径较年夜,电阻值较小,匝数也较小.但有些正反转的单相机电并没有主副绕组之分.其实是这样,主线圈的1（2）接副线圈的2(1),这样就正传.反过来主线圈的1（2）接副线圈的1（2）,这样就反转,以上两个图,一般的惯例单相机电都可以用,不论他的主线圈与副线圈的参数一样纷歧样,另外还有一种单相机电,工作中需要他正反转,可是采纳上面的法子,比力麻烦,实现自动控制,器件需要也多,所以就呈现了,不分主副线圈的单相机电,就是主副线圈的参数一样,这种不分主副线圈的单相机电,除用上面的这个法子外还可以这样（只适用于不分主副线圈的机电,各位看清楚了.如果单相机电两个线圈的外观上,明显纷歧样,就不能采纳此方法,切记切记）顺便说一下,洗衣机的机电就是不分主副的单相机电第一个图和第二个是一样的,第二个比力清楚一点,第二个图还可以变形为这样,这样也可以实现反转单相机电的画法还有一种倒顺开关控制的单相机电正反转落地扇机电接线图来个用接触器控制的,单相机电正反转,在KM1的下方红线和粉线互换,或者蓝线和黄线互换,机电就可以反转了KM1和KM2的二次线路就用三相机电的普通正反转互锁电路就行了单相电容机电接法单相电念头有三个抽头,首先用万用表电阻挡丈量三个线头之间的电阻值,电阻最年夜的两个线头之间并联电容,另一个线头（公共端）接电源的一端.然后用万用表的电阻挡丈量公共端与接电容两真个线头之间的电阻,阻值稍年夜的一端接电源的另一端,绝对一次性接正转,若要想改变方向,将接电容一真个电源线改接为另一端即可.三个出线的单相机电主绕组、副绕组容易判断：1、先两两测出三条线的阻值,记住最年夜值的两条线及其阻值,第三条线就是主、副的连接点；2、分别测出接点与两真个阻值（这两个阻值之和必需即是上述的最年夜值）.其中阻值较小的是主绕组,阻值较年夜的是副绕组.一般对单相电容启动交流机电,与电容串连的那个绕组接头就是副绕组.设副绕组电阻为R1,主绕组电阻为R2,则 R1>R2.（主绕组功率年夜,电阻小）用万用表丈量比力三个端子中每次两个端子之间的电阻值,先寻找火线通过电容连接的副绕组接头端子：其和另外两个端子之间电阻有最年夜值（R1串连R2）,和第二年夜值R1）剩下二个端子中找到有最小阻值R2和第二小阻值R1的那个即为接零线的端子,也就是主绕组和副绕组的公共端子单相机电为什么有三根线启动电容和机电怎么接线?如果机电自己没有接线图示,只能用万能表了,用电阻档丈量出三组电阻数,最年夜的一组的两个端子为启动和工作绕组的串连,中间年夜小的一组为工作绕组的两个端子,较小的一组为启动绕组的两面个端子,把工作绕组和220VAC并联,启动绕组和电容串连后和电源并联.。
单相电机电容接线和正反转接线图
单相电机电容接线和正反转接线图
220v 有两条线（线1 、线2 )
电容有两条线（线3、线4）
电机上有三条线（线5、线6、线7）
3接1 1接5 2接6 4接7
Z1Z2副绕组U1U2主绕组V1V2离心开关
一个是运转电容，一个是起动电容。
离心开关在端盖里面（是靠皮带的那一面）在刚开始起动时两个并起来起动，起动开了容量大的那个退出，容量小的做运转来用，该电机的正反转是调起动绕组的顺序来实现的，比如你要正转
U1和Z1并起来，U2和Z2之间接一起动电容，离心开关串接在Z2和电容中间，电源接U1和U2相反要反转U1和Z2并接U2和Z1接电容其它不变。
如有侵权请联系告知删除，感谢你们的配合！。
单相电机各种接法
单相双值电容电机接线1.电源接在主绕组两端，副绕组串联电容组之后，与主绕组并联。
2.电容组与主绕组首端相接正转，电容组与主绕组尾端相接反转。
3.启动电容串接离心开关，然后和运转电容并联，组成电容组。
启动电容大，运行电容小。
主绕组阻值小，副绕组阻值大。
220V交流单相电机起动方式大概分一下几种：第一种，电容运转式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
图1 电容运转型接线电路第二种，电容启动式：电机静止时离心开关是接通的，给电后起动参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
图2 电容起动型接线电路第三种，电容启动运转式（双值电容电机）：电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3图3 电容启动运转型接线电路（双值电容器）带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
启动绕组阻值大，运转绕组阻值小。
正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图4开关控制正反转接线图1，图2，图3，图5正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单相电机电容接线和正反转接线图
220v 有两条线（线1 、线2 )
电容有两条线（线3、线4）
电机上有三条线（线5、线6、线7）
7
3接1 1接5 2接6 4接
一个是运转电容，一个是起动电容。
离心开关在端盖里面（是靠皮带的那一面）在刚开始起动时两个并起来起动，起动开了容量大的那个退出，容量小的做运转来用，该电机的正反转是调起动绕组的顺序来实现的，比如你要正转U1和Z1并起来，U2和Z2之间接一起动电容，离心开关串接在Z2和电容中间，电源接U1和U2相反要反转U1和Z2并接U2和Z1接电容其它不变。
