常用频段带线隔离器-嵌入式隔离器参数表
雷达工作频段隔离器环形器的选择
雷达的工作频率：雷达工作原理核心是雷达发射一定频率的电磁波，并接收目标反射回来的回波，根据回波判定目标的某些状态。
雷达发射的电磁波的频率就是它的工作频率。
雷达波段(radar frequency band) 指雷达发射电波的频率范围。
其度量单位是赫兹(Hz)或周/秒(C/s)。
大多数雷达工作在超短波及微波波段，其频率范围在30~300000兆赫，相应波长为10米至1毫米。
不同波段雷达的波长不同：1、波长短，分辨率高，穿透性差，容易被吸收；2、波长长，分辨率低，穿透性强。
不同波段的雷达功能搜索雷达，工作频段（VHF、UHF、L）；搜索跟踪雷达，工作波段（L、S、C）；火控、成像雷达，工作波段（C、X、Ku）；弹载雷达，工作频段（X、Ku、K、Ka、V、U、W）。
雷达频率选择雷达虽然能在很宽的频率范围内工作，但不同频率具有不同的工作特性，适合不同的用途，因此在设计雷达时须慎重选择频率。
雷达频率对天线发射增益、天线有效接收面积（一定发射增益时）、发射功率、接收机噪声、传播损耗、气象回波等雷达性能的影响较为明显，在很大程度上决定了雷达的类型、作用距离、精度、分辨率、抗干扰能力、体积重量、机动性和费用等重要指标。
因此，雷达频率是雷达诸参数中最重要的参数。
隔离器，环形器产品实物图：L波段（1.0-2.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI6466A1T2NF 1.0 ~ 2.00.617 1.410030N-F+10 ~ +70 UIYBCI6466A1T2SF 1.0 ~ 2.00.617 1.410030SMA-F+10 ~ +70 UIYBCC6466A1T2NF 1.0 ~ 2.0 0.6 17 1.4 100 100 N-F +10 ~ +70 UIYBCC6466A1T2SF 1.0 ~ 2.0 0.6 17 1.4 100 100 SMA-F +10 ~ +70S波段（2.0-4.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI3234A2T4SF 2.0 ~ 4.00.618 1.310030SMA-F+10 ~ +70 UIYBCI3234A2T4NF 2.0 ~ 4.00.618 1.310030N-F+10 ~ +70 UIYBCC3234A2T4SF 2.0 ~ 4.0 0.6 17 1.35 100 100 SMA-F +10 ~ +70 UIYBCC3234A2T4NF 2.0 ~ 4.0 0.6 17 1.35 100 100 N-F +10 ~ +70C波段（4.0-8.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI2122A4T8SF 4.0 ~ 8.00.518 1.310020SMA-F-55 ~ +85 UIYBCI2122A4T8NF 4.0 ~ 8.00.518 1.310020N-F-55 ~ +85 UIYBCC2122A4T8SF 4.0 ~ 8.0 0.5 18 1.3 100 100 SMA-F -55 ~ +85 UIYBCC2122A4T8NF 4.0 ~ 8.0 0.5 18 1.3 100 100 N-F -55 ~ +85X波段（8.0-12.0GHz）同轴隔离器/环形器/嵌入式（带线）隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1318A8T12SF8.0 ~ 12.00.518 1.36010SMA-F-55 ~ +85 UIYBCC1318A8T12SF8.0 ~ 12.00.518 1.36060SMA-F-55 ~ +85 UIYBDI815A8T12 8.0 ~ 12.0 0.5 18 1.3 30 2 TAB -55 ~ +85 UIYBDC815A8T12 8.0 ~ 12.0 0.5 18 1.3 30 30 TAB -55 ~ +85Ku波段（12.0-18.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1318B12T18SF12.0 ~ 18.00.518 1.36010SMA-F-55 ~ +85 UIYBCC1318B12T18SF12.0 ~ 18.00.518 1.36060SMA-F-55 ~ +85K波段（18.0-26.5GHz）同轴隔离器：Model Number Freq.Range(MHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1024A18T265KF18.0 ~ 26.5 1.616 1.6102 2.92mm-F-30 ~ +70 Ka波段（26.5-40.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1318D265T40KF 26.5 ~ 40.0 1.2 15 1.5 10 2 2.92-F -55 ~ +85 UIYBCC1318D265T40KF26.5 ~ 40.0 1.215 1.51010 2.92-F-55 ~ +85优译更多隔离器/环形器产品推荐：射频隔离器环形器。
带你认识优译隔离器、环形器的各种连接形式及安装方式
按照连接形式不同，通常，射频隔离器环形器均可分为：同轴、带线（嵌入式）、表贴（SMT）、微带（基片）、波导隔离器环形器。
1
同轴隔离器环形器：按接头形式不同，又可分为N型（公头、母头），SMA型（公头、母头）。
2
带线（嵌入式）隔离器环形器：也叫嵌入式隔离器/环行器只是输入输出端口是带状线，装上连接器，就是同轴隔离器/环形器了，带线隔离器环行器一般可以直接焊接在板子上使用。
带线隔离器带线环形器
3
SMT隔离器环形器：原理就是普通的隔离器环形器的原理，只不过内部磁场方向与普通隔离器磁场有些区别，这种隔离器环形器基本没有带连接器的，一般也是直接焊接使用，可过回流焊，通常批量会使用该封装，过回流焊直接贴装，简单方便。
表贴隔离器表贴环形器
4
微带（基片）隔离器环形器：微带隔离器环行器以其体积小、重量轻的特点在模块化设计的微波组件中获得广泛应用。
微带隔离器微带环形器
5
波导隔离器环形器：波导隔离器环形器一般频率较高，其频率可高达110G，其连接形式有：WR340(BJ26)、WR137(BJ70)、WR112(BJ84)、WR90(BJ100)、WR75(BJ120)、WR62(BJ140)、 WR42(BJ220)、WR34(BJ260)、
WR28(BJ320)、WR22(BJ400)、WR15(BJ620)、WR10(BJ900)
波导隔离器波导环形器
优译专业从事射频微波无源器件(射频隔离器、环行器、衰减器、同轴负载、滤波器等)，集研发、生产、销售、服务为一体。
产品广泛应用于雷达、仪器、导航、微波通信、移动通信、空间技术、图像传输等系统及微波集成电路中。
5G频段隔离器环形器选型
我国第五代移动通信系统（简称“5G系统”）频率使用规划取得重大进展。
规划明确了3300-3400MHz（原则上限室内使用）、3400-3600MHz和4800-5000MHz频段作为5G系统的工作频段；规定5G系统使用上述工作频段，不得对同频段或邻频段内依法开展的射电天文业务及其他无线电业务产生有害干扰；同时规定，自发布之日起，不再受理和审批新申请3400-4200MHz和4800-5000MHz频段内的地面固定业务频率、3400-3700MHz 频段内的空间无线电台业务频率和3400-3600MHz频段内的空间无线电台测控频率的使用许可。
面向5G时代，我国通信各界紧锣密鼓的筹备已然开始：从标准的讨论制定，到产品研发和部署，再到设备性能功能的测试，一切都为了5G腾飞。
为响应5G时代，并根据目前产业现状，优译作为射频通信隔离器、环行器制造厂商，现给大家推出5G相关隔离器，环行器系列产品：首先给大家推荐一款高功率环形器，此款环形器峰值功率可高达6000W：高功率环形器外形尺寸：环形器实物图展示：为顺应5G时代发展，都走向小型化设计，我司也给大家推出几款小型环形器隔离器：1、表贴隔离器：2、表贴环形器3、小型表贴式环形器4、嵌入式隔离器/环形器（微带线隔离器/环形器）：带线环形器具体指标参数参考，更多频段可直接联系我们：带线环形器实物图展示：优译主要生产产品：同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、双节隔离器、表面封装（SMT）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴环形器、带线环形器、宽带环形器、双节环形器、表贴环形器、微带环形器、高功率环形器、同轴衰减器、同轴负载、滤波器、电桥、耦合器、双工器等微波通讯产品，更多产品可参考优译官网.。
射频隔离器的应用

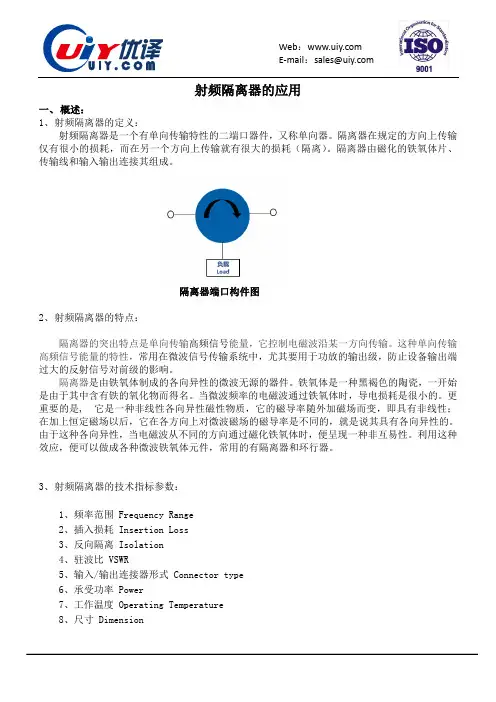

射频隔离器的应用一、概述：1、射频隔离器的定义：射频隔离器是一个有单向传输特性的二端口器件，又称单向器。
隔离器在规定的方向上传输仅有很小的损耗，而在另一个方向上传输就有很大的损耗（隔离）。
隔离器由磁化的铁氧体片、传输线和输入输出连接其组成。
隔离器端口构件图2、射频隔离器的特点：隔离器的突出特点是单向传输高频信号能量，它控制电磁波沿某一方向传输。
这种单向传输高频信号能量的特性，常用在微波信号传输系统中，尤其要用于功放的输出级，防止设备输出端过大的反射信号对前级的影响。
隔离器是由铁氧体制成的各向异性的微波无源的器件。
铁氧体是一种黑褐色的陶瓷，一开始是由于其中含有铁的氧化物而得名。
当微波频率的电磁波通过铁氧体时，导电损耗是很小的。
更重要的是, 它是一种非线性各向异性磁性物质，它的磁导率随外加磁场而变，即具有非线性；在加上恒定磁场以后，它在各方向上对微波磁场的磁导率是不同的，就是说其具有各向异性的。
由于这种各向异性，当电磁波从不同的方向通过磁化铁氧体时，便呈现一种非互易性。
利用这种效应，便可以做成各种微波铁氧体元件，常用的有隔离器和环行器。
3、射频隔离器的技术指标参数：1、频率范围 Frequency Range2、插入损耗 Insertion Loss3、反向隔离 Isolation4、驻波比 VSWR5、输入/输出连接器形式 Connector type6、承受功率 Power7、工作温度 Operating Temperature8、尺寸 Dimension二、隔离器的应用1、作为源和负载的隔离：在信号源和被测器件之间插入一个隔离器，不但可以改善信号源和被测器件的阻抗匹配，也可以防止由于被测器件所产生的反射功率进入信号源。
2、用于功率放大器：输入隔离器可以改善功率放大器及其激励放大之间的匹配，以防止放大器自激，而输出隔离器则用于改善放大器和负载的匹配。
输出隔离器对于功率放大器来说有着更大的意义。
只要隔离器中的隔离端电阻的功率容量小于放大器的设计输出功率，则放大器在任何负载条件下均可安全工作，包括开路和短路(VSWR为无穷大，输出功率完全被反射回来并被隔离电阻吸收)。
5G频段射频隔离器 嵌入式 表贴 小尺寸推荐
5G频段隔离器（表贴、嵌入式隔离器）产品描述射频隔离器构件图：●新推出的5G频段SMD隔离器；●低插损、高隔离、小尺寸；●用于高性能线性功率放大器的通信系统；●具有低成本和高反向功率处理可靠性性能结构；●此设计方案非常适合大批量生产，简易安装。
正向SMT隔离器（顺时针-CW）反向SMT隔离器（逆时针-CCW）表面封装(SMT)隔离器✧5G频段（2496-2690MHz；3300-3600MHz；4400-5000MHz）✧应用于民用,军事,航天,空间技术等✧低插损,高隔离,高功率✧可按客户要求订制生产注：以上型号默认为顺时针方向，如果需要逆时针方向隔离器，型号后面加CCW即可。
φ12.7mm （UIYSI12A）SMT隔离器机械制图嵌入式(带线)隔离器✧5G频段（2496-2690MHz；3300-3600MHz；4400-5000MHz）✧应用于民用,军事,航天,空间技术等✧低插损,高隔离,高功率✧可按客户要求订制生产注：以上型号默认为顺时针方向，如果需要逆时针方向隔离器，型号后面加CCW即可。
12.7*12.7mm(UIYDI1212B)嵌入式隔离器机械制图：注意：器件长时间暴露在最大额定值条件下可能会降低器件的稳定性；在设备外壳下方的接地区域使用多个镀通孔；通过将端口1和端口2连接到VNA，将端口3连接到负载来测量S参数；焊盘应具有良好的导热性。
优译专业从事射频微波无源器件(射频隔离器、环行器（同轴，带线，表贴，微带，波导）、同轴衰减器、同轴负载、滤波器、放大器，双工器、合路器等)，集研发、生产、销售、服务为一体。
产品广泛应用于雷达、仪器、导航、微波通信、移动通信、空间技术、图像传输等系统及微波集成电路中。
更多产品可参考优译官网。
射频隔离器环形器应用于5G、VHF、UHF、FM等通讯领域-频率范围：10MHz-110GHz
一、概述：1、射频隔离器/环形器的定义：环形器和隔离器是由铁氧体制成的各向异性的微波无源的器件。
环形器是个三端口器件，隔离器是二端口器件，将环形器的其中一端接上匹配负载，就成了隔离器。
隔离器端口构建图环形器端口构件图2、隔离器/环形器的应用：（1）隔离器常用在微波信号传输系统中，尤其要用于功放的输出级，防止设备输出端过大的反射信号对前级的影响。
（2）环形器通常可作为双工器使用,在环形器的一个端口接上匹配的负载，也可作为隔离器使用实物图如下：同轴环行器同轴隔离器产品实物图：产品实物图：5、当下的5G时代，隔离器/环行器产品当然也是不可或缺的一部分产品，目前都指向小型外形尺寸图：表贴隔离器Model Number Freq.Range(MHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYSI10A2496T26902496 ~ 26900.321 1.23010SMT-40 ~ +85 UIYSI10A32T343200 ~ 34000.321 1.23010SMT-40 ~ +85 UIYSI10A33T363300 ~ 36000.3520 1.253010SMT-40 ~ +85 UIYSI10A34T363400 ~ 36000.321 1.23010SMT-40 ~ +85 UIYSI10A47T54700 ~ 50000.321 1.23010SMT-40 ~ +85 UIYSI10A48T54800 ~ 50000.321 1.23010SMT-40 ~ +85外形尺寸图：实物图：6、在欧洲频谱分配中，其中700MHz 也是5G 广覆盖的频段，也可使用如下表贴环形器：Model NumberFreq. Range (MHz)Insertion Loss Max(dB)Isolation Min(dB)VSWR MaxForward Power(W)Reverse Power(W)Connector TypeTemp.(°C)UIYSC25A700T750 700 ~ 750 0.3 23 1.2 100 100 SMT -30 ~ +70 UIYSC25A700T800700 ~ 8000.4201.25100100SMT-30 ~ +70Mechanical Drawing7、5G 毫米波频段24.25-27.5GHz 微带隔离器/环形器：Model Number Freq. Range (GHz) Insertion Loss Max(dB)Isolation Min(dB) VSWR Max Forward Power(W)Reverse Power(W)Connector Type Temp.(°C) UIYMI56A22T26 22 ~ 26 0.7 17 1.35 10 3 Microstrip -55 ~ +85 UIYMI56A2425T27524.25 ~ 27.50.7171.35103Microstrip-55 ~ +85Mechanical DrawingΦ3.1 [1.185]Φ25.4 [1.000]M:UIYXXXXXXX 123XXXXXXXXXX N:XXXXXXXXXΦ25.4 [1.000]9.0 [.354]Φ23.5 [.925]Recommended Land Pattern120°Φ1.2 [.047]1.5 [.059]50 ohm LinesΦ20.0 [.787]Φ27.0 [1.063]微带环行器：优译成立于2003年，注册资金2亿元人民币，是一家集军民用微波通信器件研发、生产、销售和技术服务于一体的综合性企业，优译公司生产的产品频率范围从10MHz到110GHz，功率可高达20KW，广泛应用于军事、航天航空、遥感测控、民用通信等领域。
常用频段149-165MHz带通滤波器方案及其他带通滤波器推荐
带通滤波器（band-pass filter）是一个允许特定频段的波通过同时屏蔽其他频段的设备。
带通滤波器技术指标：型号带通频率(MHz)插损(dB) 驻波比带外抑制功率(W) 连接形式温度(°C)尺寸长x宽x高(mm)带通滤波器是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器，与带阻滤波器的概念相对。
一个模拟带通滤波器的例子是电阻-电感-电容电路(RLC circuit)。
这些滤波器也可以用低通滤波器同高通滤波器组合来产生.UIYBPF6020A 滤波器：型号带通频率(MHz)插损Max(dB)驻波比Max带外抑制功率(W)连接形式温度(°C)UIYBPF6020A149T165NF 149 ~ 165 2.0 1.360dB @ 88 ~ 108MHz40dB @ 225 ~ 400MHz100 N-F -40 ~ +85UIYBPF6020A149T165SF 149 ~ 165 2.0 1.360dB @ 88 ~ 108MHz40dB @ 225 ~ 400MHz100 SMA-F -40 ~ +85产品尺寸图：其他带通滤波器推荐：UIYBPF11620A UIYBPF5035AUIYBPF7979A UIYBPF9393A其他更多带通滤波器现有方案，供大家参考：带通滤波器●频率高达20GHz.●应用于民用,军事,航天,空间技术等.●低插损,高隔离器,高功率.●可按客户要求订制生产.型号带通频率(MHz)插损(dB)驻波比带外抑制功率(W)连接形式温度(°C)尺寸长x宽x高(mm)UIYBPF3020A50~808.0 1.560dB @88~108MHz5 SMA -40~+85 30×20×12 (BW 2.5MHz) 40dB @Fc±6.5MHzUIYBPF4825A130~7003.5 1.5 40dB @Fc±6.5MHz 2BNC,N,SMA-30~+70 48×25×20 (BW ~50MHz)UIYBPF250166A136~2002.0 1.360dB @88~108MHz100 N,SMA -40~+85 250×166×54 (BW 2.5MHz) 40dB @Fo±6.5MHzUIYBPF338151A136~2002.0 1.5 40dB @Fc±6.5MHz 100 N,SMA -40~+85 338×151×48 (BW 9MHz)UIYBPF6020A149~165 2.0 1.360dB @88~108MHz100 N,SMA -40~+85 60×20×20 40dB @225~400MHzUIYBPF4012A200~4003.0 1.5 20dB @F0±25MHz 2 SMA -40~+85 40.4×12×10 (BW 10MHz)UIYBPF10673C220 3.0 1.45 60dB @Fc±10MHz 100 N,SMA -40~+85 106×73×65 (BW ~8MHz) 60dB @88~108MHzUIYBPF10673B390~4702.0 1.360dB @88~108MHz100 N,SMA -40~+85 106×73×65 (BW ~7MHz) 40dB @Fo±8.5MHzUIYBPF180120A450~600(BW 10~150MHz)1.0 1.370dB @Fc±78MHz50dB @Fc±24MHz50 N,SMA -40~+85 180×120×58UIYBPF17584A442~448 3.0 1.3 50dB @380~440Mhz50 N,SMA -40~+85 175×84×65 50dB @450~500MhzUIYBPF300170A470~477 2.5 1.380dB@DC~460MHz80dB @480~1000MHz100 N,SMA -30~+70 300×170×76UIYBPF11579A470~488 2.0 1.5 40dB @F0±25MHz 100 N,SMA -40~+85 115×79×64 UIYBPF10673E563~577 1.5 1.5 60dB @Fo±30MHz 50 N,SMA -40~+85 106×73×58UIYBPF7373B600~800(BW 10MHz)2.0 1.5 20dB @F0±25MHz 50 N, SMA -40~+85 73×73×50UIYBPF9393C 686~692 1.0 1.350dB @DC~670MHz50dB @708~3000MHz507/16,N,SMA-20~+60 93×93×47优译创立于中国深圳市，公司成立以来与国内外知名企业、院校、科研机构进行相互交流并深度合作，为产品开发研究奠定了技术基础。
5G毫米波通信频段隔离器环行器产品推荐
毫米波，即波长在1到10毫米之间的电磁波，通常对应的是30GHz至300GHz之间的无线电频谱。
这部分频谱拥有连续可用的超大带宽，可以满足5G系统对超大容量和极高速率的传输需求。
在现代化社会中，经济的持续发展带动了5G 技术的持续发展，毫米波技术在未来发展过程中也一定会变成主要的工具。
可是，现如今，因为毫米波传播的范畴有限，无法进行远距离的传输，伴随科学技术的进步，该问题也可以有效解决，进而给5G 的到来奠定基础。
毫米波具备一定的稳定性，能够给5G 技术研究提供参照，整体而言，要使5G技术更加成熟，就需要通过毫米波技术，与创新科学技术，研制出新型的技术在5G 中使用。
在中低频段（6GHz以下）好用的频谱资源部分地区释放较为困难的情况下，毫米波频段成为支撑和保障5G热点应用长期发展的一片新大陆。
WRC-19大会专设的1.13议题，就是为了充分发掘这片新大陆，在24.25GHz～86GHz频段范围的若干个候选频段中为5G寻找新增频段。
然而，在24.25GHz～86GHz频段范围内，还存在着卫星通信、地球资源和气候变化监测以及射电天文学等多种无线电业务。
为此，该议题的任务还包括在开展兼容性研究的基础上，修改相关国际规则或制定保护措施，避免5G业务与上述无线电业务之间发生干扰，创建和谐共存、共同发展的无线业务生态系统。
毫米波由于其频率高、波长短，具有如下特点：➢频谱宽，配合各种多址复用技术的使用可以极大提升信道容量，适用于高速多媒体传输业务；➢可靠性高，较高的频率使其受干扰很少，能较好抵抗雨水天气的影响，提供稳定的传输信道；➢方向性好，毫米波受空气中各种悬浮颗粒物的吸收较大，使得传输波束较窄，增大了窃听难度，适合短距离点对点通信；➢波长极短，所需的天线尺寸很小，易于在较小的空间内集成大规模天线阵。
5G频段的推出，相对应5G产品也大量推出，我们隔离器环形器当然也是不可或缺的一部分，下面简单介绍5G毫米波通信频段微带隔离器/环形器产品规格：5G毫米波频段24.25-27.5GHz微带隔离器指标参数Model Number Freq. Range(GHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYMI56A22T26 22 ~ 26 0.7 17 1.35 10 3 Microstrip -55 ~ +85 UIYMI56A2425T275 24.25 ~ 27.5 0.7 17 1.35 10 3 Microstrip -55 ~ +85 5G毫米波频段24.25-27.5GHz微带隔离器外形尺寸图5G毫米波频段24.25-27.5GHz微带环行器规格参数表Model Number Freq.Range(GHz)InsertionLoss Max(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYMC55B22T26 22 ~ 26 0.7 16 1.35 10 10 Microstrip -55 ~ +85 UIYMC55B2425T275 24.25 ~ 27.5 0.7 16 1.35 10 10 Microstrip -55 ~ +855G毫米波频段24.25-27.5GHz微带环行器外形尺寸图5G毫米波频段微带隔离器/环行器实物图优译创立于中国深圳市，注册资金2亿元人民币，是集军民用微波通信器件开发、设计与生产的一体化企业，产品远销海内外。
CA-IS3020, CA-IS3021 I2C 隔离器 数据手册说明书
CA-IS3020, CA-IS3021上海川土微电子有限公司ObjectiveCopyright © 2020, Chipanalog Incorporated上海川土微电子有限公司CA-IS302x 低功耗双向通讯I 2C 总线隔离器1. 产品特性• 隔离双向通讯，兼容I 2C 总线通讯协议 • 信号传输速率：DC to 1MHz • 宽电源电压范围：3V to 5.5V • 宽温度范围： -55°C to 125°C •开漏输出• A 侧具有3.5mA 电流下拉能力 • B 侧具有35mA 电流下拉能力 • 优异的电磁抗扰度 • CMTI:：±150kV/µS • 浪涌：10kV • ESD ：8kV• 高达5kV RMS 的隔离电压 • 隔离栅寿命: >40年• 封装：SOIC8、宽体SOIC8 •符合RoHS 标准2. 应用• 隔离I 2C 总线• SMBus 和 PMBus 接口 • 电机驱动系统 •I 2C 电平转换3. 概述CA-IS3020和CA-IS3021芯片为兼容I 2C 接口的双向通讯低功耗隔离器，隔离器的输入侧与输出侧具备电气隔离特性，该电气隔离屏障由二氧化硅构成的高压隔离电容构成。
CA-IS302x 系列隔离器具有高达5kVrms 的超高绝缘能力，可以防止数据总线或其他电路上的噪声和浪涌进入本地接地端而干扰或损坏敏感电路。
高达150kV/µS 的CMTI 抗干扰的能力可以保证信号在恶劣噪声环境下的正确传输。
CA-IS3020芯片的数据传输通道（SDA ）和时钟传输通道（SCK ）均具有双向传输功能；CA-IS3021芯片的数据传输通道支持双向通信而时钟通道为单向通道。
CA-IS3020芯片适用于多主机（Master ）应用而CA-IS3021芯片适用于单主机应用。
如果在实际应用场景中，存在从机（Slave ）下拉时钟线的可能性，则需要使用CA-IS3020芯片。
射频隔离器环形器的常用频率划分
射频隔离器环形器的常用频率划分
射频隔离器、同轴隔离器、同轴环形器、带线环形器、带线隔离器、宽带隔离器、
宽带环形器、嵌入式隔离器、嵌入式环形器
概述：
射频环形器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。
隔离器是一个有单向传输特性的二端口器件（如图1）。
环形器是一个有单向传输特性的三端口器件（如图2）。
隔离器环形器它具有体积小、频带宽、插损小等特点，因而应用十分广泛。
关于环形器隔离器的概述：
环形器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。
由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。
环形器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号的传输仍然可以互易。
器件中的微波铁氧体决定了它的谐振频率。
优译提供隔离器，环形器，滤波器，合路器，负载，衰减器，放大器等微波通信产品，生产的产品频率范围从300KHz 至110GHz，功率高可达20KW，包括嵌入式，同轴，贴片SMT，微带等。
由于产品较多，所涉及到产品频率、指标参数、功率、接头形式等可参考优译有限公司官
网.。
常用频段带线环形器-嵌入式环形器参数表
常用频段带线环形器 嵌入式环形器参数表
环形器、带线环形器、嵌入式环形器、微带线环形器、射频环形器
带线环形器（嵌入式）
✧
频率范围10MHz 至20GHz ，高达2000W 功率. ✧ 应用于民用，军事，航天，空间等. ✧ 低插损，高隔离度，高功率. ✧ 可按客户要求订制生产.
低频率12MHz 至1300MHz, FM, VHF, UHF,等
700MHz 至20GHz, GSM,CDMA,WCDMA,LTE,L.S.C.X band,等
带线环形器（嵌入式）：只是输入输出端口是带状线，装上连接器，就是同轴环形器了，带线环形器一般可以直接焊在板子上使用。
常见实物图如下，带线环形器应用广泛，下面简单介绍常用手机频段使用带线环形器的产品规格：
常用手机频段划分：
1919带线环形器外形设计图
2020带线环形器外形设计图
2525带线环形器指标参数表
2525带线环形器外形设计图
延伸阅读
