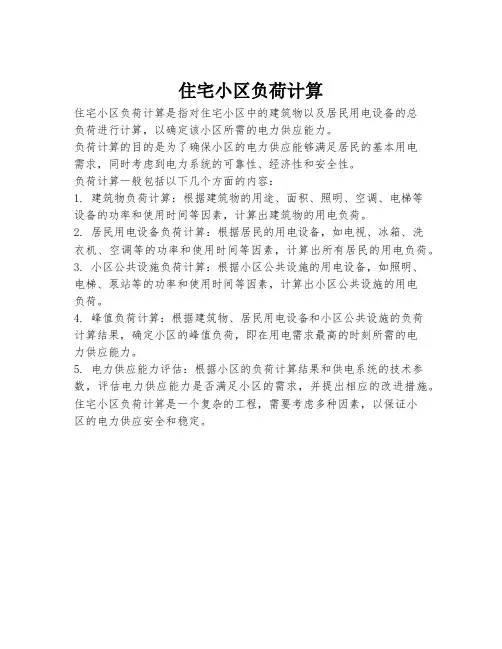

小区用电负荷计算

小区用电负荷计算

1. 小区负荷计算（估算）

按《民用建筑电气设计规范》3.4.2.1.“在方案设计阶段可采用单位指标法；在初步设计阶段，宜采用需要系数法。”

应用单位指标法确定计算负荷Pjs(适用于照明及家用电负荷)，即：

Pjs=∑Pei×Ni(kW)

式中Pei——单位用电指标KW/户。

Ni——户数

应用以上方法计算负荷应乘以同时系数，即实际最大负荷(PM)。

PM=Pjs×η(式中η——同时系数，不同的住户η值不同)

我们建设的小区总户数为17000户，每户最大的用电负荷为6KW/户考虑，所以：Pjs=∑Pei×Ni=6 kW/户×17000户=102000(kW)

小区实际最大负荷PM=Pjs×η=102000(kW)×0.4＝40800(kW)。

（η取0.4，η值越大，配电成本越高，电业局越高兴，建议当η取0.2时PM=20400（KW）或每户用电负荷按3KW/户考虑，PM=20400（KW））

2. 选择配变容量

S＝P∑÷cosφ(kVA)

cosφ一般取值为0.8～0.9。

S＝P∑÷0.85=20400÷0.85=24000(kVA)，变压器总容量为24000(kVA)，按此选择变压器。

3. 今年开发用地负荷计算（估算）

今年开发用地：职工安置用地66267㎡+补偿用地33133㎡=99400㎡

（公司总共开发用地780716㎡，总户数17000户，容积率按1.7计算，平均每户面积为78.0716㎡）

所以今年开发建设的建筑面积约为：99400㎡×1.7=168980㎡

户数为：168980㎡÷78.0716㎡/户=2164（户）

Pjs=∑Pei×Ni=6 kW/户×2164户=12984(kW)

今年开发用地最大负荷PM=Pjs×η=12984(kW)×0.4＝5193.6(kW)

S＝P∑÷0.85=5193.6÷0.85=6110.12(kVA)，变压器总容量为6110.12(kVA)，按此选择变压器。

（建议用电负荷按PM=Pjs×η=12984(kW)×0.2＝2596.8(kW)计算，变压器容量为：2596.8÷0.85=3055(kVA)）

（单位面积法PM=Ped×S，式中PM—实际最大负荷kW，Ped—单位面积计算负W/m2，S—小区总面积㎡，实际最大负荷为168980㎡×30W/㎡=5069.4KW）

4.新通公司现有用电负荷情况

新通公司现有高压室一座，10KV进10KV出，变压器15台（详下表，不含热力），变压器总负荷为3355KVA，除去学校（500KVA）、2、3区（315KVA）、中间变压器（315KVA）11和12号楼(50KVA)负荷，还剩变压器负荷为2225 KVA。热力公司有双电源进入厂区内。

根据现场调查：新通公司向电业局所报用电负荷为2200KW，其中居民住宅用电占50%，工业用电占40%，商业用电占10%，高峰用电负荷超过4000KW。

分析：

1. 现有新通公司的配电线路负荷可以满足今年开发建设的168980㎡（建筑面积）住宅用电负荷，今年开发168980㎡多数为安置房住户，且户型较小，用电负荷低，可按3KW/户计算，用电负荷为2596.8(kW)，现有新通公司负荷升至4000KW就可以满足要求，但需向电业局申报，剩余开发用地68.1316万㎡需配合路网同时改造电网。物业公司建议对现有高压室（配电设施老化）进行改造，

2. 现有高压室的位置影响小区的规划设计，应与新建小区的高压室的位置综合考虑进行重新建设，建设的越早越好。

3. 新建小区17000户，总用电负荷可按PM=20400（KW）考虑，负荷越大投资越高，如果以后存在负荷不够的情况可以考虑增容，现有高压线路可能不能满足新建小区20400（KW）的负荷要求，且负荷大于3000（KW）电业局就要求建专线。

4. 因规划设计有高层或是小高层，就会有消防用电设备，用电负荷就会是一级负荷，一级负荷要求由两个区域的变电所引来，现新通公司内的双电源是否能满足新建小区用电要求，需要与电业局沟通。

5. 乌鲁木齐市新建小区必须安装户表，我公司新建小区如安装户表需提前与电业局联系，不安装户表也需要电业局同意，因为住宅用电负荷增加，需要办理工业用电转住宅用电手续。

6. 新建小区很大南北长约1300米，东西长约1200米，因低压敷设半径不宜超过300米，所以10KV高压需要贯穿新建小区各个区域，并建一个总的高压室，高进高出，每个区域设置箱变或配电室。

7. 如果新建小区需要建立专线，可以与政府沟通，考虑在小区内110KV高压线路下建立变电所。

某高层用电负荷估算

一、相关资料：

建筑面积：60000㎡；地址：新乡市

设计数量：583户；设计高度：28层

电地暖设计：<80W/㎡且按建筑面积70％铺装；

二、资料分析：

总建筑面积60000㎡（除办公用部分面积共计583户，平均每户建筑面积100㎡左右）

三、一般通用设计参与数据及计算：

（一）智能小区每户用电标准值（KW）；

1、气象区划分：

一类指最热月（7月）最高平均气温<25℃的地区；

二类指最热月（7月）最高气温平均28～30℃的地区；

三类指最热月（7月）最高平均气温>30℃的地区；

2、住宅划分：

普通住宅相当于建筑面积75㎡以下的住宅，高档住宅相当于建筑面积120㎡以上的豪华住宅，介于两者之间的为中档住宅。

3、对于高层住宅，每户应增加0.6KW作为电梯及生活、消防水泵、公用照明、事故及应急照明等智能化管理的用电负荷。

4、住宅综合功率因数COSΦ取0.8～0.9，住户用电需要系数取0.5～0.6。

（二）、依据上述通用设计标准，结合本高层建筑，实际情况取其中间值进行计算：

1、小区住户用电负荷：（75㎡>102㎡>120㎡）取8KW/户；

2、住宅公共用电负荷：0.6KW×583户＝350KW；

3、住户总用电负荷为：8KW×583户＝4664KW；

4、合计总用电负荷为：4664+350＝5014KW；

5、建筑供电变压器容量：S＝5014/COSΦ（0.85）＝5899KVA

5899×0.55＝3244KVA

该高层建筑用电负荷3244KVA（选用2台1600KVA变压器）

四、家用电器设施功率基本情况：

1、洗衣机0.35-0.4KW

2、电视机0.1-0.2KW

3、组合音响0.1～0.3KW

4、空调 1.5～4.5KW

5、电饭锅0.8KW

6、排烟机0.2KW

7、电冰箱0.1～0.2KW

8、微波炉1KW

9、电烤箱 1.5KW

10、食品加工机0.3KW

11、消毒柜0.6KW

12、照明设施0.2～0.8KW

13、家用自动化设施0.2～0.5KW

合计：6.95～11.3KW

同时需要系数取40％：2.78～4.52KW
