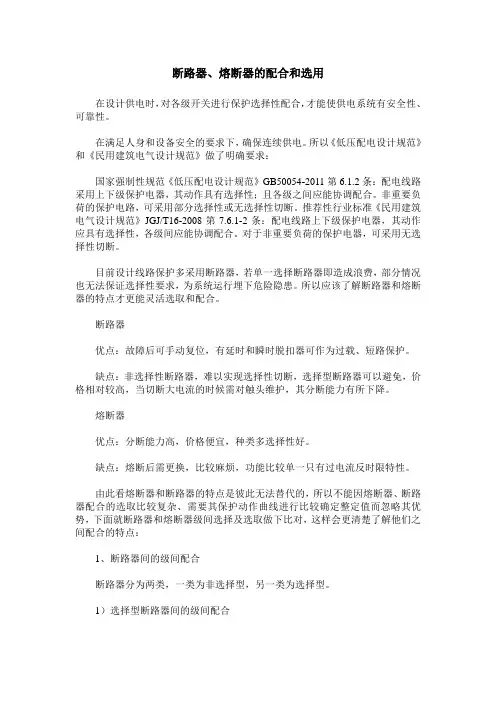

断路器、熔断器的配合和选用

断路器、熔断器的配合和选用在设计供电时，对各级开关进行保护选择性配合，才能使供电系统有安全性、可靠性。

在满足人身和设备安全的要求下，确保连续供电。

所以《低压配电设计规范》和《民用建筑电气设计规范》做了明确要求：国家强制性规范《低压配电设计规范》GB50054-2011第6.1.2条：配电线路采用上下级保护电器，其动作具有选择性；且各级之间应能协调配合。

非重要负荷的保护电路，可采用部分选择性或无选择性切断。

推荐性行业标准《民用建筑电气设计规范》JGJ/T16-2008第7.6.1-2条：配电线路上下级保护电器，其动作应具有选择性，各级间应能协调配合。

对于非重要负荷的保护电器，可采用无选择性切断。

目前设计线路保护多采用断路器，若单一选择断路器即造成浪费，部分情况也无法保证选择性要求，为系统运行埋下危险隐患。

所以应该了解断路器和熔断器的特点才更能灵活选取和配合。

断路器优点：故障后可手动复位，有延时和瞬时脱扣器可作为过载、短路保护。

缺点：非选择性断路器，难以实现选择性切断，选择型断路器可以避免，价格相对较高，当切断大电流的时候需对触头维护，其分断能力有所下降。

熔断器优点：分断能力高，价格便宜，种类多选择性好。

缺点：熔断后需更换，比较麻烦，功能比较单一只有过电流反时限特性。

由此看熔断器和断路器的特点是彼此无法替代的，所以不能因熔断器、断路器配合的选取比较复杂、需要其保护动作曲线进行比较确定整定值而忽略其优势，下面就断路器和熔断器级间选择及选取做下比对，这样会更清楚了解他们之间配合的特点：1、断路器间的级间配合断路器分为两类，一类为非选择型，另一类为选择型。

1）选择型断路器间的级间配合此种配合仅当故障电流大于下级断路器的瞬时脱扣整定电流，而小于上级断路器的瞬时脱扣整定电流的情况下，才能实现选择性，局限性很大，如果不采取措施是很难实现断路器保护选择性的。

如果发生短路故障，串接再一起的断路器上下级都会动作跳闸。

熔断器能否用断路器代替

熔断器能否用断路器代替想要知道断路器是不是能够代替熔断器工作，主要得了解以下几下面。

熔断器与断路器有何区别？熔断器里面装有熔丝而断路器是属于闸刀开关，虽然熔断路与断路器都属于一种保护器，但是熔断路是一次性，在起保护作用后必须得更换里面的保险丝再能二次使用，而断路器不一样，它可以多次的重复使用，在起保护作用之后可以直接复位再断续工作。

熔断路与断路器的作用？断路器的界线划分的比较模糊，使用范围一般分为高压断路器与低压断路器，一般我们通常将3kv以上的电压称之为高压电器，而低压断路器又称之为自动开关，它是一种既具有手动开关的作用，还具有自动进行失压、欠压、过载和短路保护装置的电器。

而断路器又分为万能式断路器与塑壳式断路器。

断路器还可用来分配电能，不频繁地启动异步电动机，对电源的线路及电动机等实行保护作用，当它们发生严重的过载或者短路及欠压等故障情况下能够自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。

断路器也可以实现线路的短路和过载保护，不过原理不一样，它是通过电流底磁效应（电磁脱扣器）实现断路保护，通过电流的热效应实现过载保护（不是熔断，多不用更换器件）。

而熔断器是通过电流保护电器熔断器是根据电流超过规定值一定时间后，以熔断器自身产生的热量促使熔体熔化，从而使电路断开的原理制成的一种电流保护器,熔断器一般广泛应用于低压配电系统和控制系统及用电设备中，作为短路和过电流保护，是应用最普遍的保护器件之一。

所以，断路器是能够代替熔断器工作的，只要能够保证熔断路与断路器二者之间的额定工作电流与额定分断电流一样便可。

但是倘若要把断路器当作熔断器作用的话，是不是有些大材小用的感觉？。

低压熔断器和断路器的比较和应用

低压熔断器和断路器的比较和应用低压熔断器和断路器是电力系统中常见的两种电气保护设备。

它们的作用是在电路中出现过载、短路等故障时，自动切断电路，保护电器设备及人身安全。

在实际应用中，熔断器和断路器都有其各自的优点和特点，需要根据具体的电力系统结构、负载特点、设备要求等多方面因素选择使用。

首先，简单介绍一下低压熔断器和断路器的基本原理和特点：1. 低压熔断器：低压熔断器是一种保护电路的装置，它采用金属导体引线作为熔丝，当电路中过载或短路时，熔丝被加热，熔断丝的熔断量可以根据负载电流和断路时间来选择。

低压熔断器有以下特点：简单、可靠、价格低廉。

它适用于额定电压低于1000V、额定电流小于1000A的电路保护。

2. 断路器：断路器是一种主动式保护器件，它不同于熔断器的是，它可以在保护电路后主动恢复电路。

当电路中发生过载或短路时，断路器会及时切断电流，避免设备及线路的损坏。

并且，断路器除了过载及短路保护外，还具有欠电压、过电压、地故障等多种保护功能。

断路器有以下特点：能够及时切断电路，对电气设备的保护更加完全。

断路器适用于电流高、电压大、频繁开关、需要多重保护等场合。

接下来，对低压熔断器和断路器进行比较：1. 保护功能：低压熔断器只具有过载、短路保护功能，而断路器不仅具有过载和短路保护，还可实现过电流、过电压、欠电压、地故障等多项保护功能。

2. 切断能力：断路器的切断能力比熔断器强，可以实现大电流切断和频繁开关，可以满足高电压大电流、高频次开关的电路保护要求。

3. 使用寿命：熔断器的使用寿命比断路器要短。

由于熔丝在保护电路后需要更换，所以使用寿命受到熔丝的耐久程度的限制，而断路器则不需要更换内部零件，使用寿命较长。

4. 安全系数：熔断器相对于断路器来说，具有较低的安全系数。

在熔断器保护电路的过程中，如果熔丝被损坏或热量不均匀，可能导致保护失败，而断路器则在保护电路的过程中具有更高的可靠性和安全性。

最后，对低压熔断器和断路器在实际应用中的使用进行简述：低压熔断器适用于电气负载电流小、额定电压低的场合，如办公楼、商场等室内配电系统。

低压断路器与熔断器如何选择

（４５７３００）国网河南清丰县供电公司付文林
ＧＢ５００５４ｍ２０１１《低压配电设计规范》第６．１．２条规定： “ 配电线路装设的上下级保护电器，其动作应具有选择性，且各级之间应能协调配合。 ” 在实际应用中，
常常需要为开关柜和配电柜增加低压保护电器，这时是选择熔断器还是低压断路器，以及如何实现级差配
具有综合保护功能的智能化新型断路器。
（２）对于一般设备，一般配电柜内保护电器宜选用熔断器。因为熔
保护灵敏度。（４）ｘｌ，－于重要设备，各级均宜选用智能型断路器，并采用ＺＳＩ技术确保级差选择性配合。
３低压断路器和熔断器的级差配合
合，就成了电气人员应该考虑的问题。
２０１６ — ０９ — １３收稿
障线路是三相四线制线路还是单相线路。若是三相四线制线路时，应首先检查该线路其他单条线路是否同时有时明时暗（灭）故障现象。当均有此故障现象时，
热量使熔体熔断，断开电路，达到短路和过电流保护目
的的电器。熔断器是一次性设备，熔断后就需要进行更换和处理，是一种价格便宜而且应用较多的保护控制元件。２低压断路器和熔断器的选择在实际应用中，是选断路器还是熔断器，应根据低压配电线路故障特点、工作需要和两种低压保护电器的优势劣势综合分析来进行因地制宜的选择。依照 “ 技术先进，经济合理 ” 的原则，两种保护电器的选型大致有４个方案。

低压电气回路元器件的选型

级熔体的额定电流大 2 ～ 3 倍，以免发生越级动作而扩大停电范围。 ? 更换熔体时，必须切断电源，不允许带电特别是带负荷拔出熔体，以防止发
生人身事故。 Leabharlann 作为电动机保护的熔断器，应按要求选择熔丝，而熔断器只能作电动机主
回路的短路保护，不能作过载保护。 ? 在安装 RL 型螺旋熔断器时，应将连接插座底座触点的接线端安装于上方
低压电气设备元器件选型
低压电器的分类及用途 1
2005.10
技术部 -李昆
低压电器的分类及用途 2
2005.10
技术部 -李昆
熔断器
低压熔断器是低压配电系统中起安全保护作用的一种电器，主要作短路保护，有时也可起过载保护作用。广泛应用于电网保护和用电设备保护，当电网或用电设备出现短路或过载故障时，通过熔体的电流大于额定值，熔体因过热而被熔化，自动切断电路，避免电网或用电设备的损坏，并防止事故的蔓延。
1.57x整流元件额定电流
6、电动机（1）单台直接起动电动机熔体额定电流 = (1.5 ～ 2.5)x 电动机额定电流
（2）多台直接起动电动机总熔体额定电流 = (1.5 ～ 2.5)x 功率最大的电动机额定电流十其余电动机额定电流之和。
（3）降压起动电动机熔体额定电流 = (1.5 ～ 2)x电动机额定电流。（4）绕线式电动机和直流电动机熔体额定电流 = (1.2 ～ 1.5)x电动机
（0.9～ 1.0)x 电度表额定电流 >全部电灯的工作电流
2、电热设备熔体额定电流≥电热设备额定电流。
3、配电变压器低压侧熔体额定电流 = (1～ 1.2)x 变压器低压侧额定电流
4、单台电焊机熔体额定电流 = (1.5 ～ 2.5)x 负荷电流。

低压断路器和熔断器的选择及应用

低压断路器和熔断器的选择及应用作者：王刚周罡檀心来源：《科技视界》2014年第29期近年来随着科学技术的发展和人民生活水平的提高，低压断路器和熔断器在电力配电系统中被广泛应用，为了保证其可靠性和安全性，低压断路器和熔断器的选型已成为终端低压配电系统设计的一项重要内容。

作为电力配电线路的一种常用保护设备，低压断路器和熔断器是一种不仅可以直接接通和断开电源，正常用电负荷电流和过负荷电流，还可以接通和断开短路电流的开关电器。

断路器和熔断器都具有短路保护及过负载保护功能。

但是由于保护原理不同，断路器是通过电流的磁效应作用于电磁脱扣器来实现对配电线路的短路保护功能，通过电流热效作用于热脱扣实规对配电线路的过载保护，断路器的两种保护功能均是对电路中瞬间电流加大的保护；熔断器则是利用电流流经导体使导体发热，直到热量超过导体熔点后融化导体而断开电路保护电器和线路不被烧坏。

熔断器的熔断是电流和时间共同作用的结果。

1 低压断路器和熔断器的结构及其各自的特点低压断路器的外壳、框架采用塑胶压制而成，将触头、灭弧室、各种脱扣器，辅助触头与操作机构等附件都封闭于塑料绝缘壳中，具有结构紧凑，解除防护好，操作容易，安装使用方便，基本不需维护等特点。

一般多采用手动操作，大容量可选择电动分合闸。

额定电流10-1600A，短路分断能力为15-150kA。

过电流脱扣器分为电磁式和电子式两种。

一般电磁式脱扣器，仅有过载长延时及短路瞬时二段保护方式；电子式脱扣器，有过载长延时、短路短延时、短路瞬时及接地故障三段或四段保护方式，现已正朝着智能化的方向发展，并具有较好的分段能力、动稳定性和较完善的选择性保护功能，被广泛应用于低压配电系统和各级线路的保护。

另外，微型断路器也出现了，具有体积小、分断能力高、限流性能好、操作灵便、型号规格齐全及模块化结构等优点，可以方便地在单极基础上组合成二极、三极和四极微型断路器，广泛使用在100A以下的分支干线及末端配电支路中。

低压断路器和低压熔断器的选用及比较

低压断路器和低压熔断器的选用及比较低压配电系统通常采用低压断路器和熔断器作短路保护，尽管两者在作短路保护的功能是相同的，但它们在使用上也有很大区别和不同，电气工程技术人员应该了解并掌握它们的选择和使用上的差异。

一、低压断路器低压断路器（LowV oltageCircuitBreakers）又称之为自动空气开关或空气断路器，是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的低压开关电器。

低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压等保护功能。

它可用来分配电能、不频繁地启动电动机，对电源线路及电动机等实行保护，当供电回路发生严重的过载、短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等组合。

低压断路器在分断故障电流后一般不需要更换其内部零部件，使用方便，已广泛应用于交直流低压配电系统各级馈出线，各种机械设备的电源控制和用电终端的控制和保护，包括用于不频繁地起动电动机及操作转换电路中。

1.低压断路器的分类低压断路器的分类方式较多，通常分为以下几种：（1）按交直流系统的不同，分为低压交流断路器和低压直流断路器。

（2）按灭弧介质分，有空气式和真空式，但目前使用的多为空气式低压断路器。

（3）按使用类别分，无选择型（保护装置参数不可调）和有选择型（保护装置参数可调）两类：A类：在短路情况下，断路器无明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下，无选择性保护所需要的人为短延时，因而无短时耐受电流要求。

B类：在短路情况下，断路器明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下，可实现选择性保护，有人为短延时（可调节），因而有短时耐受电流要求。

（4）按结构型式分框架断路器（ACB：AirCircuitBreakers）：也称万能式断路器，将所有的零部件都安装在一个绝缘的或金属的框架上，有较多的结构变化、较多种的脱扣器、较多数量的辅助触头，一般选择性断路器，特别是大容量断路器，多设计成框架断路器。

低压熔断器和断路器在工业配电的比较和应用

低压熔断器和断路器在工业配电的比较和应用摘要：熔断器和断路器作为低压配电系统中重要的的保护电器，其各级之间能协调配合是保证配电系统平稳可靠运行具有重要意义。

在工业配电中，是选择熔断器还是低压断路器，以及如何实现级差配合，就成了电气人员必须考虑的问题。

本文将主要从保护电器的保护原理、特点、级差配合的等方面对于对于低压断路器与熔断器的选择与配合方面进行了探讨。

关键词：熔断器；断路器；级差配合；电缆热稳定；保护距离1常用低压保护电器1.1熔断器工业配电中常用的低压熔断器有gG熔断器、aM熔断器。

（1）gG熔断器又称一般用途全范围保护熔断器，该熔断器具有过载保护和短路保护功能，因此广泛应用于线路保护和控制回路保护中。

（2）aM熔断器又称电动机局部范围保护熔断器，该熔断器仅具有短路保护功能。

因其保证保护电器可靠动作的电流（即I2）与gG熔断器不同，在选择与电动机额定电流相匹配的溶体额定电流下，aM熔断器可以承受电动机起动电流而不发生熔断，对于同一功率电机来说，选gG型比aM型熔断器熔断体额定电流要小不少，因此主要应用于电动机保护中。

1.2断路器（1）非选择型断路器。

该断路器通常都配有两段保护即长延时、短路瞬时保护，可通过加装欠压、RCD等附件实现多种保护功能。

按其功能和用途不同主要分为五种：MF（带不可调磁门限值的单磁脱扣器）、MA（带可调磁门限值的单磁脱扣器）、TMF（带不可调热磁门限值的热磁脱扣器）、TMD（带可调热磁门限值和不可调磁门限值的热磁脱扣器）、TMA（带可调热磁门限值的热磁脱扣器）。

（2）选择型断路器。

该断路器通常都具有三段或四段保护功能，即长延时、短路短延时、短路瞬时、接地故障保护，也可通过加装欠压等附件实现多种保护功能。

2级差配合2.1熔断器之间的级差配合熔断器安秒特性曲线是一条条反时限曲线，任一相邻两级溶体额定电流在同一预期短路电流下，熔体熔断时间都存在一定的时间差，因此熔断器从其保护原理上就决定了其具备极好的选择性。

低压断路器和熔断器的选择及应用

合以下规定： ①其额定电压、频率应与所在回路标称电压及频率相适应②其额定电流不应小于所在回路的计算电流③应适应所在场所的环境条件④应满足短路条件下的动稳定与热稳定的要求。用于断开短
路电流的保护电器。应满足短路条件下的通断能力。一般选型的步骤： ①根据工作场所．满足其型式及技术参数的要求②在初步确定断路器的品牌、型号及规格后。也要考虑与上下级保护装置在保护特性方面的协调配合．从总体上满足系统对选择性保护的要求③要进行逐项校验计算及选定．对于一级供电负荷．可选用现场调试过电流脱扣器整定值和具有计算直接接口的类型：对于二级供电负荷．可选用通过变送器进行数据通信类型的断路器一般断路器都是采用电磁式或电子式脱扣器．可靠性较高。质量比较有保证的开关柜厂家会提供相应的温升系数．并保证断路器在合理工作状况下始终保证温升在ＩＥＣ相关要求范围内。并对温升系数有危险的范围，厂家会要求客户对额定电流做一定的降容（一般在１０％一１５％）使用。在低压供配电系统中．常见的故障主要有以下几个方面：过载、短路、冲击电流、接地故障、电压降及瞬时断电出现的暂态电流等。当故障发生时．为保证无故障部分能正常供电．就必须考虑保护装置之间的协调与配合。在低压配电系统中。过载和短路最常见，一般把电流
１低压断路器和熔断器的结构及其各自的特点
低压断路器的外壳、框架采用塑胶压制而成，将触头、灭弧室、各种脱扣器．辅助触头与操作机构等附件都封闭于塑料绝缘壳中．具有结构紧凑，解除防护好，操作容易，安装使用方便，基本不需维护等特点。一般多采用手动操作．大容量可选择电动分合闸。额定电流１Ｏ一１６００Ａ，短路分断能力为１５ — １５０ｋＡ。过电流脱扣器分为电磁式和电子式两种。一般电磁式脱扣器，仅有过载长延时及短路瞬时二段保护方式；电子式脱扣器，有过载长延时、短路短延时、短路瞬时及接地故障三段或四段保护方式．现已正朝着智能化的方向发展。并具有较好的分段能力、动稳定性和较完善的选择性保护功能．被广泛应用于低压配电系统和各级线路的保护。另外．微型断路器也出现了。具有体积小、分断能力高、限流性能好、操作灵便、型号规格齐全及模块化结构等优点，可以方便地在单极基础上组合成二极、三极和四极微型断路器，广泛使用在１００Ａ以下的分支干线及末端配电支路中。另在一般应用中１０００Ａ以上的通常采用空气断路器（框架式断路器）。近年来．断路器产品和技术的发展十分迅速．市场上不断推出新型、保护功能更趋完善的断路器产品．在保护性、便捷性不断提高的同时。具有通信功能的智能型断路器产品也逐步走上舞台。断路器和熔断器相比较．两者相辅相成．各有自己的优缺点及应用范围。断路器的优点： ①产品实现保护后可重复使用．操作简便： ②产品具备不同的机构来实现过载和短路保护，精确度高； ③ 众多辅件及附件产品（过电压保护、欠电压保护、分励和漏电保护等）能满足客户的需求。缺点： ①分断能力小； ②选择性差； ③单价高； ④体积大。熔断器的优点： ①分断能力大，速度快； ②选择性好； ③ 产品体积小； ④单价便宜。缺点： ①保护功能单一，仅有一段过电流反时限特性，过载、短路均用此保护； ②实现保护后需要更换熔体： ③对于三相保护时，其中一相发生熔断保护后，可能将导致电发动机两相运转的不良后果： ④ 产品难以配置辅助功能元件所以．只有正确认识低压断路器与熔断器在配电线路保护的作用和地位．认清各自的特点．才能在不同的应用环境中更好地发挥他们的作用。

低压配电系统设计中断路器和熔断器选用分析

系统接地制式为 TN-S，四极开关价格要比三极开关高，尤其是对大电流高分断能力的断路器，因此，无需为维修装设四极开关。 1． 2 中间各级分干线
分干线负责一片的供电，根据负载特性进行保护，因在配电柜内，装配工艺十分完善，内部短路几率基本为零，短路和过载的情形多发生在末端用电设备处。由于其已由末端的保护电器保护，只要容量选择得当，需要保护动作的可能性不多，选用熔断器即可，可靠又经济。特别重要的线路可用选择型或非选择型断路器，以满足功能上的要求。 1． 3 末端线路
·供配电·
低压配电系统设计中断路器和熔断器选用分析
李葆申（上海豪巍电气有限公司，上海 201100）
摘要：分析了低压电气配电系统各干线的特点，对比断路器和熔断器保护性
能，给出合理的选用建议，并指出我国目前在该方面的设计观念上存在的偏差，对建筑电气低压配电设计人员有参考价值。
关键词：低压配电系统；断路器；熔断器；选择性保护；分断能力
1 配电线路特点和保护电器选型
1． 1 主干线主干线是整个配电系统的命脉，其故障动作
保护设置要根据分干线负载进行整定，故障动作之后应能尽快恢复供电，对主干线防护的要求较高，一般选用选择型断路器。 1． 1． 1 选择型断路器的选用要素
选择型断路器的选用要素是断路器的短路
·17·
·供配电·
分断能力。断路器的分断能力应大于变压器低压出口处的短路电流值，有些断路器的运行分断能力 Ics = 100% Icu（断路器的极限分断传力），有些 Ics ＜ 100% Icu ，选用时应以 Ics为准。 1． 1． 2 断路器的极数
低压开关的极数是电气设计中正确选用断路器的重要部分。从用电安全的角度，极数的选择涉及电气隔离、断零保护等方面，同时也涉及经济性［1］，应根据系统的接地制式而定。国家强制性标准 JGJ 16—2008《民用建筑电气设计规范》中规定“在 TN-C 系统内严禁断开 PEN 导体，不得装设断开 PEN 导体的电器”。

低压电气回路元器件的选型

昆
刀开关的运行与维修
1) 检查负荷电流是否超过刀开关的额定值。 2) 检查刀开关动、静触点连接是否不实、静触闭合力是否不够或开关合闸不
到位的现象。 3) 检查刀开关电源侧和负荷侧，进出线端子与开关连接处压接是否牢固，有
无接触不实、过热变色等现象。 4) 检查绝缘连杆、底座等绝缘部分有无损伤和放电现象。 5) 检查动、静触点有无烧伤及缺损，灭弧罩是否清洁完整。 6) 检查刀开关三相闸刀在合闸时，是否同时接触或分开，触点接触是否紧密。 7) 操作机构应完好，动作应灵活，断开、合闸位置应准确到位，顶丝、销钉、
压不应低于线路额定电压。 • 根据配电系统中可能出现的最大短路电流，选择具有相应分断能
力的熔断器。安装和维修中，特别是更换熔体时，装在熔管内熔体的额定电流不准大于熔断管的额定电流。 • 在电路中，各级熔断器应相应配合，通常要求前一级熔体比后一
级熔体的额定电流大2 ～ 3 倍，以免发生越级动作而扩大停电范围。 • 更换熔体时，必须切断电源，不允许带电特别是带负荷拔出熔体，以防止发
7、并联电容器（1）单台时熔体额定电流= (1.5～ 2.5)x 电容器额定电流。（2）电容器组时熔体额定电流= (1.3～ 1.8)x 电容器组额定电流。
2005.10
技术部-李昆
选用熔断器注意事项
• 熔断器的保护特性应与被保护对象的过载特性有良好的配合。 • 熔体额定电流应小于或等于熔断器的额定电流。 • 按线路电压等级选用相应电压等级的熔断器，通常熔断器额定电
2005.10
技术部-李昆
刀开关
刀开关主要作电路隔离、转换以及接通和分断电路用。广泛应用于380V 的交流电路或440V 的直流电路，额定电流在1500A 以下的配电设备。

关于低压保护电器(低压熔断器和低压断路器)电流的整定-Word

表1：关于低压保护电器（低压熔断器和低压断路器）电流的整定
注：1. 本表依据国家标准GB50054-95、电动机起动不切断的有关内容依据GB50055-93编制
2. 符号说明I q·M
Ir —熔断器熔体额定电流 Id1 —单相接地故障电流 I’q·M —笼型电动机的全起动电流（最大一台）（可取I q·M之2倍） Iz—电缆或导线载流量，A Izd1 —断路器长延时脱扣器整定电流 Ijs —计算电流 S—被保护电缆或导线截面，mm2
Izd2 —断路器短延时脱扣器整定电流 Ijs（n-1）—不包括最大一台电动机的计算电流 I —预期短路电流，A
Izd0 —断路器零序保护整定电流 I M—笼型电动机的额定电流 K —电缆或导线热稳定系数（见GB50054-95）
Izd·G —断路器剩余电流保护整定电流 I q·M—笼型电动机的起动电流（最大一台） t —短路持续时间，s。

谈低压断路器与熔断器的选择与配合

谈低压断路器与熔断器的选择与配合作者/汝继平，国网山东省电力公司东阿县供电公司文章摘要：在低压配电线路的装设过程中，断路器和熔断器的科学选择与良好配合，对低压配电线路的供电质量有着显著的影响。

基于此，本文简单探讨了低压断路器与熔断器的选择问题以及如何二者如何实现级差配合，希望对相关运维人员有所启示。

关键词：断路器；熔断器；选择与配合引言根据《低压配电设计规范》，配电线路装设的上下级保护电器的保护动作必须具有选择性，并且各级之间应当实现良好的协调配合。

在实际的低压配电线路装设过程中，增加开关柜和配电柜的保护电器时，经常需要考虑选择溶断器还是断路器，以及如何实现更好的级差配合的问题。

这一问题的良好解决，可以显著增加低压配电线路的供电可靠性，提升低压配电线路的故障应对能力。

1•低压断路器和熔断器简介低压断路器又被称作空气开关，也被称作自动开关，其实现了刀开关、熔断器、热继电器、过流继电器和欠电压继电器的功能组合，在实际应用过程中可以手动开关，也可以自动开关，从而实现对于欠电压、失电压、过载、短路等的线路保护。

从应用效果来看，低压断路器的线路保护功能较为可靠、故障保护类型相对完整，并且方便运维人员进行调整，在由于故障跳开后，低压断路器不会损坏，仍然可以继续使用，但低压断路器的购置成本较高。

熔断器的工作原理是,在经过熔断器的电流超过阀值后，电流产生的热量会导致熔断器中的溶体烧断，从而使得线路断开，实现对于线路短路、过电流的有效保护。

和断路器相比，熔断器是一次性线路保护设备，即再完成一次线路保护后即作废，不可继续使用，因此一旦线路出现故障将熔断器熔断，就需要重新更换新的熔断器。

但熔断器的优点在于购置成本低廉，在实际线路当中运用比断路器更多，保护效果也不错[1]。

2.低压断路器和熔断器的科学选择在实际的低压配电线路装设中，经常需要面临选择断路器还是熔断器的问题。

低压断路器和熔断器的科学选择，应当根据实际情况具体判断。

低压断路器与熔断器如何选择

低压断路器与熔断器如何选择摘要：低压熔断器和低压断路器作为保护电器，都有着各自不同的特点和优势，合理的选择低压保护电器，满足工程需要，减少运行维护难度和节省投资，保证配电系统运行的稳定性，因此进一步加强对其的研究非常有必要。

在选型过程中我们不但要对配电系统认真分析，掌握器件的各项技术参数，还要借鉴以往的经验不断总结和创新提高系统安全性，从而确保其最大程度发挥其功效。

基于此本文分析了低压断路器与熔断器的选择了。

关键词：低压断路器；熔断器；保护1 低压断路器与熔断器概述1.1 低压熔断器的发展在中国，熔断器由国外引进，在80年代以前，中国的熔断器主要仿制苏联产品，在80年代后，中国的熔断器产业兴起，形成了系列化产品，但技术标准滞后，生产水平一般，产业基础薄弱。

代表性产品是RL1和RTO系列。

改革开放后熔断器随国外设备的引进而大量涌入，使得中国熔断器开始了新的发展。

欧美产品大规模进入，极大的丰富了国内市场，也促进了国内熔断器的进一步发展。

熔断器具有很多的优点和特点，主要是：①选择性好。

上下级熔断器的熔断体额定电流只要符合国标和IEC标准规定的过电流选择比为1.6：1的要求，即上级熔断体额定电流不小于下级的该值的1.6倍，就视为上下级能有选择性切断故障电流；②限流特性好，分断能力高；③相对尺寸较小；④价格较便宜。

但是其也存在一定的缺点，主要是：①故障熔断后必须更换熔断体；②保护功能单一，只有一段过电流反时限特性，过载、短路和接地故障都用此防护；③发生一相熔断时，对三相电动机将导致两相运转的不良后果，当然可用带发报警信号的熔断器予以弥补，一相熔断可断开三相；④不能实现遥控，需要与电动刀开关、开关组合才有可能。

1.2 低压断路器的发展世界上最早的断路器出现于1885年，它是一种刀开关和过电流脱扣器的组合。

就世界范围而言，1905年具有自由脱扣装置的空气断路器诞生了；1930年以来，随着科学、技术的进步，电弧原理的发现和各种灭弧装置的发明，逐渐形成了目前的操作机构；50年代末，电子元件的兴起，产生了电子脱扣器；20世纪末，由于小型化电脑的发展和普及，又有智能型断路器的问世。

熔断器选择原则

熔断器的选择(一) 熔断器类型的选择应根据使用场合选择熔断器的类型。

电网配电一般用刀型触头熔断器(如HDLRT0 RT36系列）；电动机保护一般用螺旋式熔断器；照明电路一般用圆筒帽形熔断器；保护可控硅元件则应选择半导体保护用快速式熔断器。

（二）熔断器规格的选择1．熔体额定电流的选择（1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流。

（2）对于输配电线路，熔体的额定电流应略大于或等于线路的安全电流。

（3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件，按电动机启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机，可按下式决定熔体的额定电流IN熔体=Ist/（2。

5~3)式中Ist——电动机的启动电流，单位：A对启动时间较长或启动频繁的电动机，按下式决定熔体的额定电流IN熔体=Ist/(1.6～2)对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算：In=（2.0～2.5）Imemax+∑Ime注:In熔断器的额定电流；Ime电动机的额定电流；Imemax多台电动机容量最大的一台电动机的额定电流；∑Ime其余电动机的额定电流之和。

电动机末端回路的保护，选用aM型熔断器，熔断体的额定电流In稍大于电动机的额定电流;(4) 电容补偿柜主回路的保护，如选用gG型熔断器，熔断体的额定电流In约等于线路计算电流1。

8～2。

5倍；如选用aM 型熔断器，熔断体的额定电流In 约等于线路电流的1～2。

5倍。

(5）线路上下级间的选择性保护，上级熔断器与下级熔断器的额定电流In的比等于或大于1。

6,就能满足防止发生越级动作而扩大故障停电范围的需要。

(6）保护半导体器件用熔断器，熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示，半导体器件的额定电流用正向平均电流表示，因此，应按下式计算熔体的额定电流：IRN≥1.57 IRN ≈1。

6 IRN 式中IRN 表示半导体器件的正向平均电流。
