电子元器件基础知识培训教材(PPT课件)
4、额定电压：由阻值和额定功率换算出的电 压。
5、最高工作电压：允许的最大连续工作电压。 在低气压工作时，最高工作电压较低。
10
三、电阻器的主要特性参数
6、温度系数：温度每变化1℃所引起的电阻值 的相对变化。温度系数越小，电阻的稳定性越 好。阻值随温度升高而增大的为正温度系数， 反之为负温度系数。
11
绕线电阻
金属膜电阻
碳膜电阻
贴片电阻 12
排阻
水泥电阻
13
可变电阻
贴片电阻 14
四、电阻的单位换算、图形符号
电阻的单位有微欧（u Ω），毫欧（m Ω），欧姆（Ω），千欧（kΩ），兆欧 （MΩ）。它们的换算公式为
1Ω=103mΩ=106uΩ 1MΩ=103kΩ=106Ω 电路中图形符号
电阻用字母R表示，电位器用W表示，
15Leabharlann 五、电阻阻值的标识方法5.1色环法 目前国标上普遍流行色环标识
电阻阻值，色环在电阻器上有不同 的含义，它具有简单、直观、方便 等特点。色环电阻中最常见的是四 环电阻和五环电阻。
16
5.1.1四色环法规则：
颜色 第一有效数
棕
1
红
2
橙
3
黄
4
绿
5
蓝
6
紫
7
灰
8
白
9
黑
0
金
银
无色
第二有效数 1 2 3 4 5 6 7 8 9 0
二极管（D） 三极管（Q） 三端稳压器 晶体（X） 继电器 集成IC（U）
5
电阻
我们平常在工作中所说的电阻（Resistance） 其实是电阻器，导电体对电流的阻碍作用称 为电阻。
电阻器是一种具有一定阻值，一定几何 形状，一定性能参数的实体元件。在电路中， 它的主要作用是降压、分压、限流、分流和 作为负载使用，调节电路中的电流和电压。
5、最高工作电压：允许的最大连续工作电压。 在低气压工作时，最高工作电压较低。
10
三、电阻器的主要特性参数
6、温度系数：温度每变化1℃所引起的电阻值 的相对变化。温度系数越小，电阻的稳定性越 好。阻值随温度升高而增大的为正温度系数， 反之为负温度系数。
11
绕线电阻
金属膜电阻
碳膜电阻
贴片电阻 12
排阻
水泥电阻
13
可变电阻
贴片电阻 14
四、电阻的单位换算、图形符号
电阻的单位有微欧（u Ω），毫欧（m Ω），欧姆（Ω），千欧（kΩ），兆欧 （MΩ）。它们的换算公式为
1Ω=103mΩ=106uΩ 1MΩ=103kΩ=106Ω 电路中图形符号
电阻用字母R表示，电位器用W表示，
15Leabharlann 五、电阻阻值的标识方法5.1色环法 目前国标上普遍流行色环标识
电阻阻值，色环在电阻器上有不同 的含义，它具有简单、直观、方便 等特点。色环电阻中最常见的是四 环电阻和五环电阻。
16
5.1.1四色环法规则：
颜色 第一有效数
棕
1
红
2
橙
3
黄
4
绿
5
蓝
6
紫
7
灰
8
白
9
黑
0
金
银
无色
第二有效数 1 2 3 4 5 6 7 8 9 0
二极管（D） 三极管（Q） 三端稳压器 晶体（X） 继电器 集成IC（U）
5
电阻
我们平常在工作中所说的电阻（Resistance） 其实是电阻器，导电体对电流的阻碍作用称 为电阻。
电阻器是一种具有一定阻值，一定几何 形状，一定性能参数的实体元件。在电路中， 它的主要作用是降压、分压、限流、分流和 作为负载使用，调节电路中的电流和电压。
《电子元件培训教材》PPT课件
物。)
2021/6/10
23
NBA电子股份有限公司
三﹑锡丝﹕
1﹒种类﹕按锡丝的直径分为0.6﹑0.8﹑1.0﹑1.2等多种。 2﹒成分﹕锡丝由锡水铅组成﹐其比重通常为60:40或65:35另外还
会有2﹪的助焊剂(主要成份为松香)。 注意﹕沒有助焊剂的锡丝称为死锡﹐助焊剂比重虽小但在生产
中若是沒有则不能使用。 3﹒烙铁与助焊剂的供給﹕ (1) 在焊接时﹐先将烙铁头呈45℃角放在被焊物体上﹐再将锡丝
5﹒
电阻的认识﹕各种材料的物体对通过它的电流呈现一定的
阻力﹐这种阻礙电流的作用叫电阻。具有一定的阻值﹐一定的几
何形状﹐一定的技朮性能的在电路中起电阻作用的电子元件叫电
阻器﹐即通常所称的电阻。电阻R在数值上等于加在电阻上的电
压U通过的电流I的比值﹐即R=U/I。
6 ﹒
电阻的阻值辨认﹕由于电阻阻值的表示法有数字表示法和
4﹒符号﹕Q
四﹑三极管﹕
2021/6/10
14
NBA电子股份有限公司
五﹑电感﹕
1﹒用字母L表示﹐在电路中的符号为﹕ 2﹒电感的单位﹕最基本的单位为亨利(H)﹐常用的有毫亨(MH)﹐
微亨(UH) 3﹒换算公式为﹕1H=101MH=106UH 4﹒电感数值的认法与电阻类似﹐但后面的单位为UH。
空焊 修正方法﹕追加焊锡
2021/6/10
28
NBA电子股份有限公司
3﹒假焊﹕(又称包焊)其现象有两种﹕
(1) 焊点量大完全覆盖元件脚看不出元件脚的形状位置。 (2) 焊点是围丘状且与PCB铜箔接触位置有较小间隙。如图﹕
假焊
修正方法﹕去掉多余的焊锡。
2021/6/10
29
NBA电子股份有限公司
2021/6/10
23
NBA电子股份有限公司
三﹑锡丝﹕
1﹒种类﹕按锡丝的直径分为0.6﹑0.8﹑1.0﹑1.2等多种。 2﹒成分﹕锡丝由锡水铅组成﹐其比重通常为60:40或65:35另外还
会有2﹪的助焊剂(主要成份为松香)。 注意﹕沒有助焊剂的锡丝称为死锡﹐助焊剂比重虽小但在生产
中若是沒有则不能使用。 3﹒烙铁与助焊剂的供給﹕ (1) 在焊接时﹐先将烙铁头呈45℃角放在被焊物体上﹐再将锡丝
5﹒
电阻的认识﹕各种材料的物体对通过它的电流呈现一定的
阻力﹐这种阻礙电流的作用叫电阻。具有一定的阻值﹐一定的几
何形状﹐一定的技朮性能的在电路中起电阻作用的电子元件叫电
阻器﹐即通常所称的电阻。电阻R在数值上等于加在电阻上的电
压U通过的电流I的比值﹐即R=U/I。
6 ﹒
电阻的阻值辨认﹕由于电阻阻值的表示法有数字表示法和
4﹒符号﹕Q
四﹑三极管﹕
2021/6/10
14
NBA电子股份有限公司
五﹑电感﹕
1﹒用字母L表示﹐在电路中的符号为﹕ 2﹒电感的单位﹕最基本的单位为亨利(H)﹐常用的有毫亨(MH)﹐
微亨(UH) 3﹒换算公式为﹕1H=101MH=106UH 4﹒电感数值的认法与电阻类似﹐但后面的单位为UH。
空焊 修正方法﹕追加焊锡
2021/6/10
28
NBA电子股份有限公司
3﹒假焊﹕(又称包焊)其现象有两种﹕
(1) 焊点量大完全覆盖元件脚看不出元件脚的形状位置。 (2) 焊点是围丘状且与PCB铜箔接触位置有较小间隙。如图﹕
假焊
修正方法﹕去掉多余的焊锡。
2021/6/10
29
NBA电子股份有限公司
电子元器件基础知识培训教材(PPT 34页)
五、晶体三极管
1、什么是晶体三极管 晶体三极管也叫半导体三极管，简称晶体管或三极 管。在线路中用“BG”或“Q”表示。它有三个电 极：发射极用字母“e”表示，集电极用字母 “c”表示，基极用字母“b”表示。三极管是电 子电路的关键零件，用于放大、振荡、调制、开 关等电路，它有体积小、重量轻、坚固耐用、使 用寿命长、耗电少等优点。
• 电阻的基本单位为欧姆（Ω），一般常用单位欧（ Ω），千欧（KΩ）和兆欧（MΩ）等，换算关系如 下:
• 1MΩ =102KΩ =105Ω
3、电阻一般分贴片电阻、色环电阻、热敏电阻、水泥电阻等
• 贴片电阻一般在表面上标识有3个数，其计数公式为：第一、二位数为阻 值数，第三位为次方数。如102=1KΩ；201=200Ω
2、晶体二极管的特性 ：
• 正向特性 ：当二极管两端加正向电压时，就是二极管的 正极接电源正极，负极接电源负极，这就会有正向电流 通过。
• 反向特性 ：当二极管两端加反向电压时，也有微小电流 通过。这种电流被称为反出漏电电流，也称反向电流。
• 反向击穿特性 ：二极管两端的反向电压增加到一定数值 时，就会使管子损坏，这种现象称为击穿。反向电压在 任何时候都不允许超过反向击穿电压。
为负极。 • IC类：在其零件表面角中有一角中凹陷之小圆点的
左下角为IC的第一脚 。
以上内容如有不明请下课后再论
谢谢观赏 THANKS!
三、电感
1、什么是电感 线圈内电流变化在线圈自身产生感应电动势的现 象叫做自感现象， 能产生这种自感现象的零件 称为电感元件。电容器的常用字母为“L”表示 。
电感的作用：调谐、滤波、通直流、阻交流、通高 频、阻低频、储能
2、电感器的主要技术参数：
• 电感量：它的大小与线圈的圈数、绕绕制方式及磁心的材 料等因素有关。圈数越多，绕制的线圈越集中在一起，电 感量就越大。

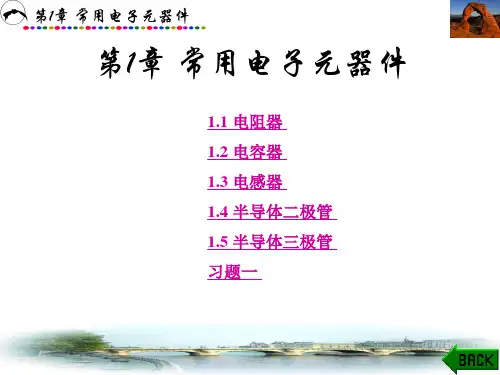

常用电子元器件培训教材PPT课件
2)
对于体积较小的电阻器采用色环法表示其阻值和允许误 差。 色环法是一种用颜色表示电阻器标称值和允许误差的方 法。 一般用四道色环或五道色环来表示，名种颜色代表不同 的数字。 色环颜色代表的数字和意义见表1.2。目前常用的固 定电阻器都采用色环法来表示它们的标称值和允许误差。
第1章 常用电子元器件 表1.2 色环颜色所代表的数字和意义
第1章 常用电子元器件 表1.1 电阻器的图形符号
第1章 常用电子元器件
2） 电阻器按其构成材料分为碳膜电阻器、金属膜电阻器、 热敏电阻器、实心碳膜电阻器、碳膜电位器、半可调电位器 等。常用电阻器的外形图如图1.1所示。
第1章 常用电子元器件 图1.1 ห้องสมุดไป่ตู้用电阻器的外形图
第1章 常用电子元器件 1.1.2
五道色环固定电阻器（也称精密电阻器）的表示方法如图 1.4所示。紧靠电阻左端的为第一道色环，其余依次为第二、 三、四、五道色环。第一、二、三道色环分别表示阻值的第一、 二、三位数字，第四道色环表示倍乘数， 第五道色环表示允许 误差。
管理培训课件安全培训讲义工作培训 教材工 作汇报 课件PPT 服务技 术常用 电子元 器件培 训教材 (PPT17 9页)
第1章 常用电子元器件
2. 电阻器的标记 电阻器的标称值及允许误差的表示方法有两种， 一种是数 标法， 另一种是色环法。
1) 数标法是在电阻器表面上直接用数字标出其阻值和允许误 差等级。 例如有一只电阻器上标有“47 KⅡ”的字样， 表示它 的标称阻值是47 kΩ， 允许误差不超过10%。
第1章 常用电子元器件
第1章 常用电子元器件
2. 电阻器的分类
1) 电阻器按其结构分为固定式电阻器、半可调式电阻器和电 位器三大类。 在电子电路中，它们的图形符号见表1.1。固定 式电阻器的电阻值不可调整； 半可调式电阻器的电阻值可以 在一定范围内调整，但调整不宜过于频繁；电位器实际上是一 个可调电阻器，它的阻值可以在一定范围内方便地连续调整。
对于体积较小的电阻器采用色环法表示其阻值和允许误 差。 色环法是一种用颜色表示电阻器标称值和允许误差的方 法。 一般用四道色环或五道色环来表示，名种颜色代表不同 的数字。 色环颜色代表的数字和意义见表1.2。目前常用的固 定电阻器都采用色环法来表示它们的标称值和允许误差。
第1章 常用电子元器件 表1.2 色环颜色所代表的数字和意义
第1章 常用电子元器件 表1.1 电阻器的图形符号
第1章 常用电子元器件
2） 电阻器按其构成材料分为碳膜电阻器、金属膜电阻器、 热敏电阻器、实心碳膜电阻器、碳膜电位器、半可调电位器 等。常用电阻器的外形图如图1.1所示。
第1章 常用电子元器件 图1.1 ห้องสมุดไป่ตู้用电阻器的外形图
第1章 常用电子元器件 1.1.2
五道色环固定电阻器（也称精密电阻器）的表示方法如图 1.4所示。紧靠电阻左端的为第一道色环，其余依次为第二、 三、四、五道色环。第一、二、三道色环分别表示阻值的第一、 二、三位数字，第四道色环表示倍乘数， 第五道色环表示允许 误差。
管理培训课件安全培训讲义工作培训 教材工 作汇报 课件PPT 服务技 术常用 电子元 器件培 训教材 (PPT17 9页)
第1章 常用电子元器件
2. 电阻器的标记 电阻器的标称值及允许误差的表示方法有两种， 一种是数 标法， 另一种是色环法。
1) 数标法是在电阻器表面上直接用数字标出其阻值和允许误 差等级。 例如有一只电阻器上标有“47 KⅡ”的字样， 表示它 的标称阻值是47 kΩ， 允许误差不超过10%。
第1章 常用电子元器件
第1章 常用电子元器件
2. 电阻器的分类
1) 电阻器按其结构分为固定式电阻器、半可调式电阻器和电 位器三大类。 在电子电路中，它们的图形符号见表1.1。固定 式电阻器的电阻值不可调整； 半可调式电阻器的电阻值可以 在一定范围内调整，但调整不宜过于频繁；电位器实际上是一 个可调电阻器，它的阻值可以在一定范围内方便地连续调整。
《电子元件培训资料》ppt课件
J=6.3 K=8.0 Z=9.0
• 例如： 2A代表 1.0*100=100V 1J代表 6.3*10=63V 2J=6.3*100=630V
•
2G代表 4.0*100=400V 1K代表 8.0*10=80V 反正记住这个规律前面
数值只能是1和2 2 的话耐压一定是百以外了。
• .容量也是3位数值表示。默许单位是PF。精度字母表示。
倍乘，第五位是精度标识。
• 3色环没有精度这环，默以为精度±20%。 • 4色环电阻普通是±5% 和±10% 金环和银环 • 5环电阻 普通是精细电阻， ±1%
色环表示法
贴片电阻标识方法
• 贴片电阻常用“数字法〞的方式，即直接在元件上打上数字。 • 常规精度有1% 5% • 精度1%的电阻普通用4位数字标志在电阻外表。 • 4位的话前3位是数值，第4位是倍乘 如1001=100X =1000Ω • 3654=365X10000=3650000=3.65M 7504=7.5M 1002=10K • 1104=110X10000=1100000=1.1M • 精度5%的电阻常用3位数字标识 • 3位的话前2位是数值，第3位是倍乘 如101=10X =100Ω • 102=10X100=1K 512=5.1K 103=10K • 115=11*100000=1100000=1.1M • 应熟习掌握贴片电阻标识的计算法。
椭圆形晶振。 • 按封装方式,可分为玻璃真空密封型晶振、
继电器
IC座
拨码开关
PCB接线端子
• 直接表示法：有的电容的外表上直接标志了其特性参数，如在电解电 容上经常按如下的方法进展标志：4.7U/16V，标示此电容的标称容量 为4.7UF,耐压16V。
• 电容符号为:C 如BOM表上 C1 C2 C3
《电子元件培训教材》课件
第二季度
第三季度
第四季度
总结词
电感器的感抗通常以亨 利（H）为单位进行测 量。
详细描述
电感器的感抗是其最重 要的参数之一，通常以 亨利（H）为单位进行 测量。感抗的大小决定 了电感器对电流变化的 阻碍程度，对于电路的
正常运行至关重要。
总结词
电感器的种类繁多，包 括空心电感器、铁芯电
感器和变压器等。
详细描述
《电子元件培训教 材》ppt课件
目 录
• 电子元件概述 • 电子元件基础知识 • 电子元件的检测与维修 • 电子元件的选用与设计 • 电子元件的应用实例
01
电子元件概述
电子元件的定义与分类
定义
电子元件是构成电子设备的基本 单元，用于实现特定的电学功能 。
分类
电子元件按功能可分为电阻、电 容、电感、晶体管等；按封装可 分为插件和贴片元件。
详细描述
控制电路中常用的电子元件包括继电器、开关、传感器、执行器等。这些元件通过接收 控制信号，如电流或电压的变化，来控制电路的工作状态，从而实现自动化控制和调节
。
THA电容器是一种储存电荷的电子元件，广泛应用于滤波、去耦和储能等电路中。
详细描述
电容器是一种储存电荷的电子元件，由两个平行电极和绝缘材料（电介质）组成。当电压施加在电容器上时，电 荷会储存在电介质中，形成电场。电容器广泛应用于滤波、去耦和储能等电路中，能够平滑电路中的电压波动， 提高电路性能。
参数测量法
使用万用表等测量工具，测量电子元 件的阻值、电压、电流等参数，与正 常值进行比较，判断其是否正常。
电子元件的维修技巧
01
02
03
清洁法
对电子元件表面进行清洁 ，去除灰尘、污垢等，以 改善其接触和散热性能。
《电子元件培训》PPT课件
电子元件培训
7﹒色環電容<臥式>電容﹕ 材料一般為聚脂類﹐體積較小﹐數值與電阻讀法相似﹐但後面單們為PF.例如﹕ <1> 棕紅黃銀 容量為0.12UF 誤差為﹕±10％ <2> 棕紅金 容量為0.12UF 色環電容與色環電阻的區別﹕色環電容本體底色一般為淡黃色或 紅色﹔中間部分又兩端略高﹐而色環電阻一般兩端隆起﹐中間部分略低. 8﹒電容常用字母代表誤差﹕B: ±0.1﹪,C: ±0.25﹪,D: ±0.5﹪,F: ±1﹪,G: ±2﹪,J: ±5﹪, K: ±10﹪,M: ±20﹪,N: ±30﹪,Z:+80﹪-20﹪.
电子元件培训
C﹒恒溫烙鐵又可分為恒溫烙鐵和溫控烙鐵<溫控烙鐵可以調節溫度>溫控烙鐵主要用於IC或多腳密集元件的焊接﹐恒溫烙鐵則主要用於CHIP元件的焊接. <2> 按烙鐵頭分為﹕尖嘴烙鐵﹑斜口烙鐵﹑刀口烙鐵. A﹒尖嘴烙鐵﹕用於普通焊接. B﹒斜口烙鐵﹕主要用於CHIP元件焊接. C﹒刀口烙鐵﹕用於IC或者多腳密集元件的焊接.
电子元件培训
五﹑電感﹕ 1﹒用字母L表示﹐在電路中的符號為﹕ 2﹒電感的單位﹕最基本的單位為亨利<H>﹐常用的有毫亨<MH>﹐微亨<UH> 3﹒換算公式為﹕1H=101MH=106UH 4﹒電感數值的認法與電阻類似﹐但後面的單位為UH.
电子元件培训
电子元件培训
焊接工程 一﹑焊接工程的種類﹕焊接分為自動焊接和人工焊接兩種﹕ 1﹒自動焊接DIP﹐又稱為波峰焊﹔ 2﹒人工焊接分為人工手動焊接和浸焊﹔ 3﹒人工手動焊接是一門集技巧﹐技術於一體的學問﹐是電器製造工藝中一個極其重要的 環節.它必須由判斷力強技術全面的人員擔任.
223J
7﹒色環電容<臥式>電容﹕ 材料一般為聚脂類﹐體積較小﹐數值與電阻讀法相似﹐但後面單們為PF.例如﹕ <1> 棕紅黃銀 容量為0.12UF 誤差為﹕±10％ <2> 棕紅金 容量為0.12UF 色環電容與色環電阻的區別﹕色環電容本體底色一般為淡黃色或 紅色﹔中間部分又兩端略高﹐而色環電阻一般兩端隆起﹐中間部分略低. 8﹒電容常用字母代表誤差﹕B: ±0.1﹪,C: ±0.25﹪,D: ±0.5﹪,F: ±1﹪,G: ±2﹪,J: ±5﹪, K: ±10﹪,M: ±20﹪,N: ±30﹪,Z:+80﹪-20﹪.
电子元件培训
C﹒恒溫烙鐵又可分為恒溫烙鐵和溫控烙鐵<溫控烙鐵可以調節溫度>溫控烙鐵主要用於IC或多腳密集元件的焊接﹐恒溫烙鐵則主要用於CHIP元件的焊接. <2> 按烙鐵頭分為﹕尖嘴烙鐵﹑斜口烙鐵﹑刀口烙鐵. A﹒尖嘴烙鐵﹕用於普通焊接. B﹒斜口烙鐵﹕主要用於CHIP元件焊接. C﹒刀口烙鐵﹕用於IC或者多腳密集元件的焊接.
电子元件培训
五﹑電感﹕ 1﹒用字母L表示﹐在電路中的符號為﹕ 2﹒電感的單位﹕最基本的單位為亨利<H>﹐常用的有毫亨<MH>﹐微亨<UH> 3﹒換算公式為﹕1H=101MH=106UH 4﹒電感數值的認法與電阻類似﹐但後面的單位為UH.
电子元件培训
电子元件培训
焊接工程 一﹑焊接工程的種類﹕焊接分為自動焊接和人工焊接兩種﹕ 1﹒自動焊接DIP﹐又稱為波峰焊﹔ 2﹒人工焊接分為人工手動焊接和浸焊﹔ 3﹒人工手動焊接是一門集技巧﹐技術於一體的學問﹐是電器製造工藝中一個極其重要的 環節.它必須由判斷力強技術全面的人員擔任.
223J
《电子元器件培训》课件
电阻器
符号表示
通常用字母R表示，有时也用希腊字 母Ω表示。
作用
在电路中起到限流、分压等作用，是 电子电路中不可或缺的元件之一。
电容器
总结词
电容器是一种储存电荷的元件，主要用于隔直、滤波和旁路等应用。
详细描述
电容器由两个平行板电极和它们之间的绝缘介质组成。当在电容器上施加电压时，电荷会储存在两个 电极之间，形成电场。电容器的容量通常以法拉（F）为单位。根据用途的不同，电容器可以分为隔 直电容、滤波电容、旁路电容等多种类型。
电容器
符号表示
通常用字母C表示。
作用
在电路中起到隔直、滤波和旁路等作用，对于电路的稳定性和性能有着重要的 影响。
二极管
总结词
二极管是一种单向导电的半导体元件，主要用于整流、检波等应用。
详细描述
二极管是由一个PN结组成的半导体元件，具有单向导电性。当正向电压施加在 二极管上时，电流可以顺利通过；而当反向电压施加时，电流几乎为零。二极管 的种类很多，根据用途可以分为整流二极管、检波二极管、稳压二极管等。
性能检测
通过使用测试设备对元器件进行性能 测试，如电压、电流、电阻、电容等 参数的测量，以确定其性能是否正常 。
电子元器件的选用原则
选用与电路设计要求相符合的元 器件，确保电路性能稳定、可靠 。
优先选用环保、低毒、无害的元 器件，以减少对环境的负面影响 。
可靠性原则 兼容性原则 经济性原则 环保性原则
随着新材料、新工艺的不断涌现，电子元器件的性能不断提 高，尺寸不断减小，为现代电子设备的发展提供了有力支持 。
02
常见电子元器件介绍
Chapter
电阻器
总结词
电阻器是电子电路中常用的元件，用于限制电流的大小。
电子元件基础知识培训ppt课件
判断电容器容量的大小。 • 5000PF以下容量的电容应选用具有测量电容功能的数字万用表进行测量。
（2）固定电容故障的判断 • 用判别电容器容量大小的方法: • 若出现万用表指针不摆动，说明电容器已开路； • 若万用表指针向右摆动后，指针不在复原，说明电容器被击穿； • 若万用表指针向右摆动后，指针有少量复原，说明电容器有漏电现象，指针稳定后
的读数即为电容器的漏电电阻值。
• 电容器正常时，其电容器的绝缘电阻应为10ˉ8Ω～10 ˉ 10Ω。
精选课件ppt
29
3、电解电容检测 万用表电阻档测电阻。 1、电解电容器质量测试
万用表的黑表笔应接电容器的“＋”极，红表笔接电容器的“－”极，此时表针迅 速向右 摆动，然后慢慢退回，待指针不动时其指示的电阻值越大表示电容器的漏电流越小；若 指针根本不向右摆，说明电容器内部已断路或电解质已干涸而失去容量。
• 电阻的符号： • 图一：国标 图二：国际标注
精选课件ppt
10
电阻的基本单位是欧姆，用希腊字母“Ω”表示，还有KΩ、MΩ、GΩ、TΩ，它们 的关系是
精选课件ppt
11
二、电阻标示
1、直接标志法 将电阻器的阻值和误差等级直接用数字印在电阻器上。对小于1000的阻值只标出数
值，不标单位；对kΩ、MΩ只标注k、M。精度等级标Ⅰ或Ⅱ级，Ⅲ级不标。
[示例] Ω68， 0.68Ω电阻 ； 8k2Ⅱ， 8.2K 欧姆、误差为±10%的电阻； 3T3， 3.3×10T 欧姆的电阻。
精选课件ppt
13
3、数码标志法
数码标志法是用三位数字表示阻值大小的一种标志方法。从左到右，第一、二位数 表示该电阻器的有效数字，而第三位则表示前两位有效数字的乘方倍数（此处若为9则表 示10-1Ω ）。
（2）固定电容故障的判断 • 用判别电容器容量大小的方法: • 若出现万用表指针不摆动，说明电容器已开路； • 若万用表指针向右摆动后，指针不在复原，说明电容器被击穿； • 若万用表指针向右摆动后，指针有少量复原，说明电容器有漏电现象，指针稳定后
的读数即为电容器的漏电电阻值。
• 电容器正常时，其电容器的绝缘电阻应为10ˉ8Ω～10 ˉ 10Ω。
精选课件ppt
29
3、电解电容检测 万用表电阻档测电阻。 1、电解电容器质量测试
万用表的黑表笔应接电容器的“＋”极，红表笔接电容器的“－”极，此时表针迅 速向右 摆动，然后慢慢退回，待指针不动时其指示的电阻值越大表示电容器的漏电流越小；若 指针根本不向右摆，说明电容器内部已断路或电解质已干涸而失去容量。
• 电阻的符号： • 图一：国标 图二：国际标注
精选课件ppt
10
电阻的基本单位是欧姆，用希腊字母“Ω”表示，还有KΩ、MΩ、GΩ、TΩ，它们 的关系是
精选课件ppt
11
二、电阻标示
1、直接标志法 将电阻器的阻值和误差等级直接用数字印在电阻器上。对小于1000的阻值只标出数
值，不标单位；对kΩ、MΩ只标注k、M。精度等级标Ⅰ或Ⅱ级，Ⅲ级不标。
[示例] Ω68， 0.68Ω电阻 ； 8k2Ⅱ， 8.2K 欧姆、误差为±10%的电阻； 3T3， 3.3×10T 欧姆的电阻。
精选课件ppt
13
3、数码标志法
数码标志法是用三位数字表示阻值大小的一种标志方法。从左到右，第一、二位数 表示该电阻器的有效数字，而第三位则表示前两位有效数字的乘方倍数（此处若为9则表 示10-1Ω ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
d 按阻值的精密度又可分為精密電阻(五環)和普通電阻
(四環)。精密電阻通常在Z軸表中用“F”表示。
NBA电子股份有限公司
2﹒電阻的單位及換算﹕
a
電阻的單位﹕我們常用的電阻單位為千歐(KΩ),兆歐(MΩ)﹐
電阻最基本的單位為歐姆(Ω)
b
電阻的換算﹕1MΩ = 1000KΩ = 106Ω 1Ω = 10-3 KΩ =
為有效數字﹐第三環為倍率﹐第四環為誤差。例如﹕
紅棕紅棕棕 阻值為 212×101Ω=2.12 KΩ±1﹪ 棕灰綠橙棕 阻值為 185×103Ω=185 KΩ±1﹪
NBA电子股份有限公司
7.電阻數字表示法與色環表示法的相互 運算﹕
a 7.6 KΩ±5﹪ 用色環表示為﹕紫藍紅金。
b 7.61 KΩ±1﹪ 用色環表示為﹕紫藍棕棕棕。
NBA电子股份有限公司
b.色環表示法﹕
第一、二环
颜色： 黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金 銀
代码： 0 1 2 3 4 5 6 7 8 9 第三环：100 101 102 103 104 105 106 107 108 109 10-1 10-2
第四环：
土5％土10％
（a）.以上為四環電阻的色環及表示相應的數字﹐其中第一﹑二環
10-6 MΩ
NBA电子股份有限公司
3﹒電阻的電路符號及字母表示﹕
a
電路符號﹕我們常用的電路符號有兩種﹕
或
b 字母表示﹕R
4﹒電阻的作用﹕阻流和分壓。
NBA电子股份有限公司
5﹒
電阻的認識﹕各種材料的物體對通過它的電流呈現一定的
阻力﹐這種阻礙電流的作用叫電阻。具有一定的阻值﹐一定的幾
何形狀﹐一定的技朮性能的在電路中起電阻作用的電子元件叫叫
3﹒電路符號及字母表示﹕
+ -
+-
+
整流二極管(D)
穩壓二極管(ZD) 發光二極管(LED)
NBA电子股份有限公司
四﹑三極管﹕
1﹒三極管的種類﹕PNP型和NPN型圖型為﹕
c
c
b
b
e
e
(NPN型)
(PNP型)
2﹒三極管的極性﹕基極(b) 發射極(e) 集電極(c)。
3﹒三極管的作用﹕放大及開關。
阻器﹐即通常所稱的電阻。電阻R在數值上等於加在電阻上的電
壓U通過的電流I的比值﹐即R=U/I。
6, 電阻的阻值辨認﹕由於電阻阻值的表示法有數字表示法和
色環表示法兩種﹐因而電阻阻值的讀數也有兩種﹕ a 數字表示法﹕此表示法常用於CHIP元件中。辨認時數字之 前兩位為有效數字﹐而第三位為倍率。 例如﹕ 334 表示﹕33×104Ω=330 KΩ 275 表示﹕27×105Ω=2.7 MΩ
c 820 KΩ 用四環及五環表示(四環誤差為金﹐
五環誤差為棕)
四環﹕灰紅黃金﹔五環﹕灰紅黑橙棕
NBA电子股份有限公司
二﹑電容﹕
﹒ 1 種類﹕按極性可分為有極性電容和無極性電容。其中常用的
有極性電容為電解電容和鉭質電容。無極性電容常用的有陶瓷電
容(又稱瓷片電容)和塑膠電容(又稱麥拉電容)。
8﹒電容常用字母代表誤差 ﹕B: ±0.1﹪,C:
±0.25﹪,D: ±0.5﹪,F: ±1﹪,G: ±2﹪,J: ±5﹪, K: ±10﹪,M: ±20﹪,N: ±30﹪,Z:+80﹪-20﹪。
NBA电子股份有限公司
三﹑二極管﹕
1﹒組成﹕由單一的PN結組成。
2﹒類型﹕常用的二極管有整流﹑穩壓﹑發光二極管。
NBA电子股份有限公司
4﹒電解電容(EC)的參數﹕電解電容有三個基本參數﹕容量﹑耐
壓系數﹑溫度系數﹐其中10UF為電容容量﹐50V為耐壓系 數﹐105℃為溫度系數。電解電容的特點是容量大﹑漏電大﹑耐壓 低。按其製作材料又分為鋁電解電容及鉭質電解電容。
10uf 50v
223J
ቤተ መጻሕፍቲ ባይዱ
前者體積大﹐損耗大﹐後者體積小﹐損耗小﹐性能較穩定。極性 區分﹕長腳為正﹐短腳為負﹔負極有一條灰帶。常用單位為UF級。
4﹒符號﹕Q
NBA电子股份有限公司
五﹑電感﹕
1﹒用字母L表示﹐在電路中的符號為﹕ 2﹒電感的單位﹕最基本的單位為亨利(H)﹐常用的有毫亨(MH)﹐
微亨(UH) 3﹒換算公式為﹕1H=103MH=106UH 4﹒電感數值的認法與電阻類似﹐但後面的單位為UH。
NBA电子股份有限公司
六﹑用數字+字母代表的耐壓系列﹕
NBA电子股份有限公司
7﹒色環電容(臥式)電容﹕
材料一般為聚脂類﹐體積較小﹐數值與電阻讀法相似﹐但後面單們 為PF。例如﹕ (1) 棕紅黃銀 容量為0.12UF 誤差為﹕±10％ (2) 棕紅金 容量為0.12UF 色環電容與色環電阻的區別﹕色環電容本體底色一般為淡黃色或 紅色﹔中間部分又兩端略高﹐而色環電阻一般兩端隆起﹐中間部 分略低。
0H=5V 0J=6.3V 1A=10V 1C=16V 1D=20V 1E=25V
1H=50V
1J=63V 1V=35V 2A=100V 2C=160V 2D=200V 2E=250V 2H=500V
NBA电子股份有限公司
5﹒陶瓷電容﹕(CC)
右上邊的電容為常用的陶瓷電容﹐其中有一橫的50V﹐二橫的
為100V﹐而沒有一橫的為500V﹐容量為0.022UF。
換算223J
電容為﹕
22×103PF=0.022UF
“J”表示誤差。
6﹒麥拉電容﹕(MC)
常用的麥拉電容其表示法如104J表示容量為 0.1UF﹐J為誤差﹐100V為耐壓值。
电子股份有限公司
电子元件识别
NBA电子股份有限公司
一﹑電阻
1﹒種類﹕
a 按製作材料可分為﹕碳膜電阻﹑金屬膜電阻﹑線繞電阻和
水泥電阻等。其中常用的為碳膜電阻﹐而水泥電阻則常用
於大功率電器中或用作負載。
b 按功率大小可為1/8w以下(Chip)1/8w﹑1/4w﹑1/2w﹑1w﹑
2w等。
c 按阻值表示法又可分為數字表示法及色環表示法。
2﹒電容的電路符號及字母表示法﹕
(1) 電容的電路符號有兩種﹕
為有極性電容
為無極性電容
+-
(2) 電容字母表示﹕C - ) +
(3) 電容的特性﹕隔直通交。
(4) 作用﹕用於貯存電荷的元件﹐貯存電量充值放電﹑濾波﹑耦 合﹑旁路。
NBA电子股份有限公司
3﹒電容的單位及換算公式﹕
a 電容的單位﹕基本單位為法拉(F)。常用的有微法(UF)﹑皮法 (PF)。 b 換算公式﹕1F=103MF=106UF=109NF=1012PF
