MNS型低压抽出式开关柜说明书

MNS型低压抽出式开关柜说明书

MNS型低压抽出式开关柜使用说明书一、概述MNS型低压抽出式开关柜是由模块化组件组装而成的组合型抽出式低压开关柜(以下简称装置)。

本装置适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区,高层建筑等场所,作为交流50~60Hz、额定工作电压660V及以下的低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制之用。

在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时,能满足与计算机接口的特殊需要装置是根据电力部门、广大电力用户及设计部门的要求,为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要,本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。

产品具有分断,接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点,可以作为新型低压抽出式开关柜供用户选用。

本装置符合IEC439、VDE660第5部分和《低压成套开关设备和控制设备》国家标准,JB/T9661-1999《低压抽出式成套开关设备》专业标准。

二、正常使用环境条件● 周围空气温度不高于+40℃,不低于-5℃,并且24h内其平均温度不高于+35℃;● 大气条件:空气清洁,相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较高的相对湿度,例如+20℃时为90%,但为考虑到温度变化,有可能会偶然地产生适度的凝露;● 海拔高度不超过2000m;● 本装置适应于以下温度的运输和储存过程:-25℃至+55℃的范围之间,在短时间内(不超过24h)可达到+70℃,在这些极限温度下装置不应遭受到任何不可恢复的损伤,而且在正常的条件下应能正常工作;三、产品特点● 设计紧凑:以较小的空间容纳较多的功能单元;● 结构通用性强,组装灵活:采用25mm模数设计,方便柜内空间分割及抽屉加深的可能,能满足各种结构形式、防护等级及使用环境的要求;● 采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元,用户可根据需要任意选用组装。

MNS型使用说明书

MNS型使用说明书

MNS低压抽出式开关柜技术说明书许继电气股份有限公司一、概述1、适用范围MNS组合式低压开关柜系统,适用于所有发电、配电和电力使用的场所,如:●主、副动力柜、配电柜●电动机供电和电动机控制中心●开环或闭环控制系统电力柜●电力系统●石油化工●工矿企业●公用事业●市政工程、商业建筑2、MNS系统特点● MNS组合式低压开关柜系统,在世界市场上经过多年使用,证实了它的价值。

整个系统充分考虑了将来的发展空间,可避免因为技术发展而被淘汰的风险。

● MNS系统采用的柜架结构具有高度灵活性,结构一旦组装完毕就不再需要维修。

柜体内可安装不同的标准元件,以满足各种使用要求。

由于整个系统包括电气结构采用了组合式的设计,这种优化的结构设计满足了各种元件的要求并能符合不同工作环境,达到相应的防护等级。

● MNS系统与传统产品相比,具有更多的优越性:●结构紧凑,节省柜体的体积;●柜体能背靠背排列;●配电回路布置经济;●全部选用标准元件,方便工程设计人员设计;●全系列标准化;●柜体可按工作和环境的不同要求设计出相应的防护等级;●在一个柜体中可自由安装不同型式的功能组件,如:固定式组件和抽出式组件;●设备更新改进方便;●设备运行连续性和可靠性高;●操作人员人身安全有保障。

3、技术标准MNS系统是经过型式试验的组合式低压开关柜,它符合: GB7251.1等标准要求。

4、工作和环境条件a、环境温度短时最高温度 +40℃24小时最高平均温度 +35℃最低温度 -5℃设备在高于上述环境温度中应使用降容运行。

对于测量、计量仪表和保护继电器等的工作条件,应遵照制造厂家的规定。

b、环境条件正常工作时气候环境按IEC60439-1等的规定。

周围环境相对湿度在40℃时为50﹪。

开关柜户内安装地点的条件应符合相应标准的要求。

在会产生凝露的场合,开关柜中将采用通风或加热等措施来防止凝露。

如开关柜安装在高于海拔2000米以上,设备要相应降容运行。

5、技术数据(见表一)二、结构设计1、框架MNS系统框架的基本零件为带有25mm间隔模数孔的C型骨架。

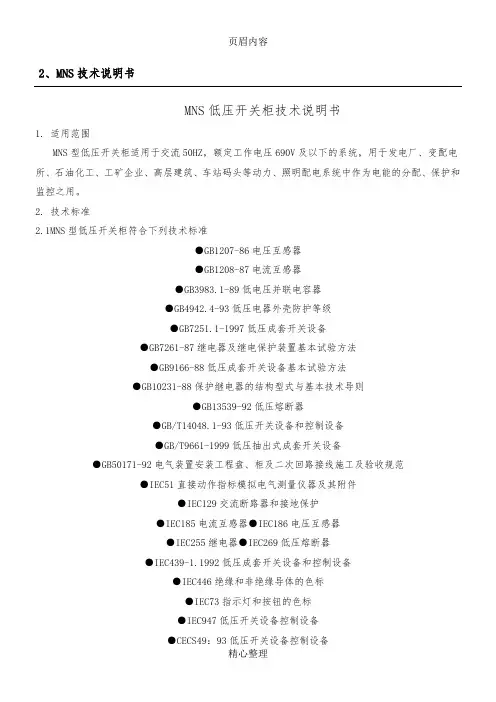

MNS低压开关柜技术说明书

MNS低压开关柜技术说明书

2、MNS技术说明书MNS低压开关柜技术说明书1.适用范围MNS型低压开关柜适用于交流50HZ,额定工作电压690V及以下的系统,用于发电厂、变配电所、石油化工、工矿企业、高层建筑、车站码头等动力、照明配电系统中作为电能的分配、保护和2.2.1MNS●IEC185电流互感器●IEC186电压互感器●IEC255继电器●IEC269低压熔断器●IEC439-1.1992低压成套开关设备和控制设备●IEC446绝缘和非绝缘导体的色标●IEC73指示灯和按钮的色标●IEC947低压开关设备控制设备●CECS49:93低压开关设备控制设备3使用环境条件3.1周围空气温度不高于 40 C,不低于-30 C,并且24h内其平均温度不高于+35 C。

3.2大气条件,空气清洁,相对湿度在最高温度为+40 C时不超过50%。

在较低温度时允许有较高的相对湿度。

例如:+20 C时相对湿度为90%。

但应考虑到由于温度的变化,有可能会偶然地产生适度的凝露。

3.3海拔高度不超过2000m。

3.4地震烈度8度;6基本技术要求6.1MCC) MCC小室.即主母线室、电器室和电缆室.6.3安全保护系统每柜设有一块或一组阻燃型的高密度聚氨酯塑料功能板,安装在主母线室与电器室之间,其作用为有效防止开关元件因故障引起的飞弧与母线之间短路造成的事故所采取的严密隔离措施.上下层抽屉之间都有带通风孔的镀锌金属隔板相隔离,较小的8E/4.8E/2抽屉其四周均为阻燃型工程塑料隔板,故相临回路之间有较强的绝缘隔离作用.柜内采用了多种塑料组件以支撑带电部分,这些组件要求是无卤素的,并且具有CTI300等级以上的防漏电性能.6.4母线系统MNS开关柜可配置二组主母线,安装在开关柜的主母线室.二组母线可分别安装在柜后上部及下部.根据进线需要,上下二组母线可分别采用不同或相同截面的材料.二者中。

配电又能防中心缆室中,N导体短装置的电的接装置中.在结构件的6.7.4抽屏单元有方便的限位设施,以保证抽出或插入时的安全。

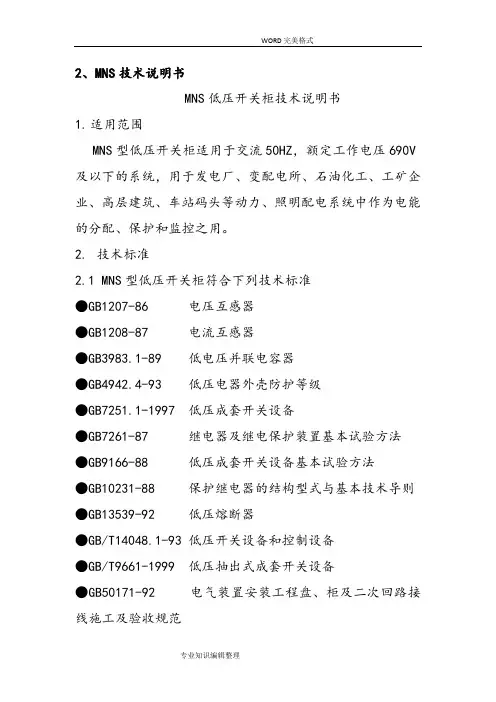

MNS低压开关柜技术说明书模板

MNS低压开关柜技术说明书模板

2、MNS技术说明书MNS低压开关柜技术说明书1.适用范围MNS型低压开关柜适用于交流50HZ,额定工作电压690V 及以下的系统,用于发电厂、变配电所、石油化工、工矿企业、高层建筑、车站码头等动力、照明配电系统中作为电能的分配、保护和监控之用。

2.技术标准2.1 MNS型低压开关柜符合下列技术标准●GB1207-86 电压互感器●GB1208-87 电流互感器●GB3983.1-89 低电压并联电容器●GB4942.4-93 低压电器外壳防护等级●GB7251.1-1997 低压成套开关设备●GB7261-87 继电器及继电保护装置基本试验方法●GB9166-88 低压成套开关设备基本试验方法●GB10231-88 保护继电器的结构型式与基本技术导则●GB13539-92 低压熔断器●GB/T14048.1-93 低压开关设备和控制设备●GB/T9661-1999 低压抽出式成套开关设备●GB50171-92 电气装置安装工程盘、柜及二次回路接线施工及验收规范●IEC51 直接动作指标模拟电气测量仪器及其附件●IEC129 交流断路器和接地保护●IEC185 电流互感器●IEC186 电压互感器●IEC255 继电器●IEC269 低压熔断器●IEC439-1.1992 低压成套开关设备和控制设备●IEC446 绝缘和非绝缘导体的色标●IEC73 指示灯和按钮的色标●IEC947 低压开关设备控制设备●CECS 49:93 低压开关设备控制设备3 使用环境条件3.1 周围空气温度不高于Φ40B C,不低于-30B C,并且24h内其平均温度不高于+35B C。

3.2 大气条件,空气清洁,相对湿度在最高温度为+40B C时不超过50%。

在较低温度时允许有较高的相对湿度。

例如:+20B C时相对湿度为90%。

但应考虑到由于温度的变化,有可能会偶然地产生适度的凝露。

3.3 海拔高度不超过2000m。

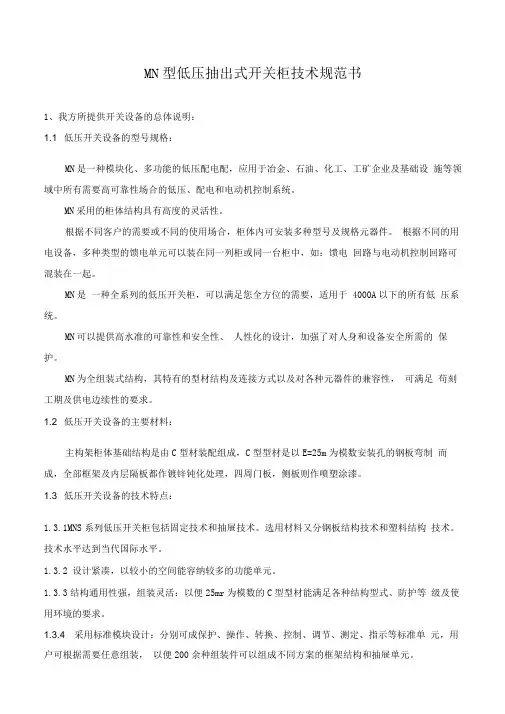

MNS型低压抽出式开关柜技术规范书

MNS型低压抽出式开关柜技术规范书

MN型低压抽出式开关柜技术规范书1、我方所提供开关设备的总体说明:1.1 低压开关设备的型号规格:MN是一种模块化、多功能的低压配电配,应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压、配电和电动机控制系统。

MN采用的柜体结构具有高度的灵活性。

根据不同客户的需要或不同的使用场合,柜体内可安装多种型号及规格元器件。

根据不同的用电设备,多种类型的馈电单元可以装在同一列柜或同一台柜中,如:馈电回路与电动机控制回路可混装在一起。

MN是一种全系列的低压开关柜,可以满足您全方位的需要,适用于 4000A以下的所有低压系统。

MN可以提供高水准的可靠性和安全性、人性化的设计,加强了对人身和设备安全所需的保护。

MN为全组装式结构,其特有的型材结构及连接方式以及对各种元器件的兼容性,可满足苟刻工期及供电边续性的要求。

1.2 低压开关设备的主要材料:主构架柜体基础结构是由C型材装配组成,C型型材是以E=25m为模数安装孔的钢板弯制而成,全部框架及内层隔板都作镀锌钝化处理,四周门板,侧板则作喷塑涂漆。

1.3 低压开关设备的技术特点:1.3.1MNS系列低压开关柜包括固定技术和抽屉技术。

选用材料又分钢板结构技术和塑料结构技术。

技术水平达到当代国际水平。

1.3.2 设计紧凑,以较小的空间能容纳较多的功能单元。

1.3.3结构通用性强,组装灵活:以便25mr为模数的C型型材能满足各种结构型式、防护等级及使用环境的要求。

1.3.4 采用标准模块设计:分别可成保护、操作、转换、控制、调节、测定、指示等标准单元,用户可根据需要任意组装,以便200余种组装件可以组成不同方案的框架结构和抽屉单元。

1.3.5 安全性:大量采用高强度阻燃型工程塑料组件,有效加强防护安全性能。

136技术性能高:主要参数达到当代国际水平。

137压缩场所:三化程度高,可大大压缩储存和运输预制件的场所。

138装配方便:不需要特殊复杂工具。

MNS低压开关柜使用说明书(完整版)

MNS低压开关柜使用说明书(完整版)

MNS低压开关柜使用说明书(全)目录1一般信息 (3)1.1一般信息 (3)1.2技术参数 (4)1.2.1 使用环境 (4)1.2.2装置的技术参数 (5)1.3安全建议 (5)2发货 (5)2.1包装 (6)2.2收货 (7)2.3搬运 (7)2.4存放 (10)3安装 (10)3.1现场准备 (10)3.2并柜 (11)3.3母排连接 (13)3.3.1母线系统介绍 (13)3.3.2主母排连接 (15)3.3.3接地排连接 (18)3.4动力电缆连接 (19)3.5二次回路接线 (20)3.6最终安装步骤 (21)3.7基本检查 (21)3.8设备首次通电 (21)4操作 (22)4.1设备操作 (22)4.1.1进线回路的操作 (22)4.1.1.1断路器操作说明: (23)4.1.2抽屉单元的操作 (23)4.1.2.1 8E/4、8E/2抽屉单元的操作 (24)4.1.2.2 8E、16E、24E抽屉单元的操作 (25)4.1.3抽屉的抽出与插入 (28)4.1.4抽屉单元的紧急解锁 (29)4.2设备内元器件操作 (29)4.3维护 (29)4.3.1开关柜中固定安装部分的维护 (29)4.3.2抽屉维护 (30)4.3.3通电前检查 (30)4.3.4故障发生之后的维护 (30)4.3.5预防性维护的频度 (31)4.5扩展 (32)4.5.1订货时所需信息 (32)4.5.2增加回路 (32)4.5.3增加一面柜子 (33)4.6常见问题 (33)1一般信息1.1一般信息MNS低压成套开关柜是根据我国电力发展的需要,参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜,其技术参数符合IEC60439-1,和GB7251.1-2005《低压成套开关设备和控制设备》,适应各种供电、配电的需要,能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。

图1.1-1 低压MNS柜图MNS开关柜骨架采用特殊的C型材,模数为25mm,其设计紧凑,结构通用性强,组装灵活,模块化设计,能满足各种结构形式、防护等级及使用环境的要求其主要参数达到当代国际技术水平。

MNS说明书

MNS说明书
MNS柜架用进口优质敷铝锌钢板或优质冷轧钢板弯制成零部件,通过自攻锁紧螺钉或六角螺钉紧固互相连接而成,再按方案变化需要,加上相应的门,封板,隔板,安装支架,以及母线,功能单元等零部件,组装成一台完整的装置,装置内零部件尺寸,隔室尺寸实行模数化(模数单位E=25mm)。作为新一代低压抽出式开关柜,具有如下特点:
当选用较高的防护等级时,必须考虑开关柜因散热能力下降引起的降容问题。选用IP43时,建议开关柜内的元器件按照放大一个等级进行设计;选用IP5X、IP54、IP55时,建议开关柜内的元器件按照放大2个等级来进行设计。
抽屉在连接、试验、主开关合闸或分闸位置时,其外壳防护等级不变;当抽屉处于分离位置时,其外壳防护等级为IP2XD;当抽屉处于移出位置时,隔室内与危险带电部件间的防护等级为IPXXB。
抽屉单元具有二次隔离插头,可供控制回路外部引出控制信号使用。抽屉单元一般均有16节二次隔离插头引出,除8E/4外,其他抽屉单元均可增至32节引出端子,每个引出单子上可接二根1.5~2.5mm²多股软导线。
8E/4和8E/2抽屉单元四周均为阻燃型塑料隔板隔离,使单元之间具有较强的绝缘隔离性能;8E及以上抽屉单元均采用敷铝锌钢板或优质冷轧钢板制作,具有优良的机械强度和接地性能。
1.结构合理,技术水平高。MNS开关柜的额定载流量,分断能力,动热稳定性能指标均高于其它型号的低压开关柜,并且维护方便,安全可靠。
2.防护性能好。MNS是全隔离的开关柜,内部隔室满足IEC439-1“形式4”的规定,外壳防护等级为IP31、IP40、IP54。
3.联锁可靠。MNS的防误操作联锁由断路器操作手柄机构和抽屉位置机械联锁操作机构共同完成,其设计精确、逻辑性极强,能有效地防止各种可能出现的误操作,并且能与运行方式相结合灵活地实现柜间联锁。

MNS型使用说明书

MNS型使用说明书

MNS低压抽出式开关柜技术说明书许继电气股份有限公司一、概述1、适用范围MNS组合式低压开关柜系统,适用于所有发电、配电和电力使用的场所,如:●主、副动力柜、配电柜●电动机供电和电动机控制中心●开环或闭环控制系统电力柜●电力系统●石油化工●工矿企业●公用事业●市政工程、商业建筑2、MNS系统特点● MNS组合式低压开关柜系统,在世界市场上经过多年使用,证实了它的价值。

整个系统充分考虑了将来的发展空间,可避免因为技术发展而被淘汰的风险。

● MNS系统采用的柜架结构具有高度灵活性,结构一旦组装完毕就不再需要维修。

柜体内可安装不同的标准元件,以满足各种使用要求。

由于整个系统包括电气结构采用了组合式的设计,这种优化的结构设计满足了各种元件的要求并能符合不同工作环境,达到相应的防护等级。

● MNS系统与传统产品相比,具有更多的优越性:●结构紧凑,节省柜体的体积;●柜体能背靠背排列;●配电回路布置经济;●全部选用标准元件,方便工程设计人员设计;●全系列标准化;●柜体可按工作和环境的不同要求设计出相应的防护等级;●在一个柜体中可自由安装不同型式的功能组件,如:固定式组件和抽出式组件;●设备更新改进方便;●设备运行连续性和可靠性高;●操作人员人身安全有保障。

3、技术标准MNS系统是经过型式试验的组合式低压开关柜,它符合: GB7251.1等标准要求。

4、工作和环境条件a、环境温度短时最高温度 +40℃24小时最高平均温度 +35℃最低温度 -5℃设备在高于上述环境温度中应使用降容运行。

对于测量、计量仪表和保护继电器等的工作条件,应遵照制造厂家的规定。

b、环境条件正常工作时气候环境按IEC60439-1等的规定。

周围环境相对湿度在40℃时为50﹪。

开关柜户内安装地点的条件应符合相应标准的要求。

在会产生凝露的场合,开关柜中将采用通风或加热等措施来防止凝露。

如开关柜安装在高于海拔2000米以上,设备要相应降容运行。

5、技术数据(见表一)二、结构设计1、框架MNS系统框架的基本零件为带有25mm间隔模数孔的C型骨架。

MNS低压抽屉柜技术手册

MNS低压抽屉柜技术手册

MNS低压开关柜产品说明书页脚内容0注意!对开关柜的任何操作都应预先阅读本说明书。

开关柜的安装和使用必须遵守标准和规范中对于电气产品的规定,必须遵守本说明书的要求。

开关柜必须安装在适合的室内环境中。

对开关柜的任何操作和维护都应由经过预先培训的专业电气人员进行。

禁止把开关柜置于超出其额定负载的情况下运行。

必须注意开关柜上的任何带电危险标记。

对开关柜的任何违规操作均可能损坏设备,甚至引起严重事故。

应把本手册放在可以方便拿到的地方。

应由专业人员负责电气设备的安全管理。

页脚内容1目录1总则1.1 概述1.2 标准与规范1.3 使用条件2 结构形式与技术参数2.1 电气数据2.2 防护等级2.3 结构形式2.3.1 结构形式概述页脚内容22.3.2 抽出式开关柜2.3.2.1 母线系统2.3.2.2 抽屉单元2.3.2.3 PC柜2.3.2.4 无功功率补偿柜2.3.2.5 进出线电缆室2.3.2.6 外形尺寸与重量2.3.3 插拔式/固定式开关柜2.3.3.1 母线系统2.3.3.2 功能单元2.3.3.3 PC和无功功率补偿柜2.3.3.4 进出线电缆室2.3.3.5 外形尺寸与重量3 主要电气元件介绍3.1 一次回路3.2 二次回路页脚内容34 主结线方案5 运输与保管5.1 运输5.2 交货与中间保管6 基础与现场安装6.1安装现场的一般要求6.2 配电室平面布置方案6.3 开关柜的基础6.3.1 以配电室地板作为基础6.3.2 混凝土地坪上的基础框架6.3.2 电缆沟施工6.4 开关柜的安装6.5 母线的安装6.6 电力电缆和控制电缆的安装6.7 开关柜的接地6.8 安装的收尾页脚内容47 开关柜的运行7.1起动前的准备工作7.2 起动7.3 开关柜的操作7.3.1 框架式断路器的操作7.3.2 抽屉式开关柜的操作7.3.2.1 8E/4和8E/2抽屉单元的操作7.3.2.2 8E、16E、24E抽屉单元的操作7.3.3 横刀熔单元的操作7.3.4 插拔式开关柜的操作8 维护8.1 检查8.2 保养8.3 损坏元件的更换9 备品备件和专用工具页脚内容5页脚内容61. 总则1.1概述MNS 是采用标准模件、由工厂组装(FBA )的低压开关柜,它适用于交流50/60Hz ,额定工作电压≤660V ,额定电流6300A 及以下的供配电系统,作为电能分配、转换、控制和无功功率补偿之用。

MNS型低压抽出式开关柜

MNS型低压抽出式开关柜

MNS 型低压抽出式开关柜适用范围:MNS适用于交流50〜60Hz、额定工作电压660V及以下的发供电系统,如发电、输电、配电、石油化工部门、厂矿企业、高层建筑供电等行业,作为电能分配、控制及无功补偿等,尤其是对大型电厂、石油化工等自动化程度密集,要求与计算机对话接口的场所,能满足其需要。

本产品符合IEC439-1《低压成套开关设备和控制设备》,GB7251《低压成套开关设备》ZBK36001《低压抽出式成套开关设备》等标准。

使用条件■周围空气温度不高于+40℃,不低于一5℃, 24h内的平均温度不得高于+35℃。

超过时,根据实际情况降容运行。

■户内安装使用,使用地点的海拔高度不超过2000m。

■周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度。

(例如+20℃时为90%)■安装时柜体垂直面倾斜度不超过5%。

■安装场合应无剧烈震动、冲击以及不足以使电器元件受到腐蚀。

■用户有特殊要求时,可以与制造厂协商解决。

技术参数■额定工作电压(V) 主电路380(660)辅助电路交流380、220, 24V 直流220, 110V■额定绝缘电压(V) 660(1100)■额定频率(Hz) 50(60)■水平母线额定电流(A) <5500■垂直母线额定电流(A) 80〜1200■额定峰值耐受电流(kA) 105〜250■额定短时耐受电流(kA) 50〜100■防护等级IP30、IP40主电路方案■一次回路方案见附表1。

■按结构物特征可分动力配电中心(以下简称PC)和抽出式电动机控制中心和小电流的动力配电中心(以下简称MCC)。

■一次方案的排列组合。

■功能单元隔室的总高度为72E。

■在同一台装置中,功能单元的一般排列规律是,小功能单元在上,大功能单元在下。

■8E/4抽屉为4个组成一个8E安装单元,8E/2抽屉为2个组成一个8E安装单元,或3个8E/4抽屉和1个8E/2抽屉组成一个8E安装单元。

MNS型使用说明书

MNS型使用说明书

MNS低压抽出式开关柜技术说明书许继电气股份有限公司一、概述1、适用范围MNS组合式低压开关柜系统,适用于所有发电、配电和电力使用的场所,如:●主、副动力柜、配电柜●电动机供电和电动机控制中心●开环或闭环控制系统电力柜●电力系统●石油化工●工矿企业●公用事业●市政工程、商业建筑2、MNS系统特点● MNS组合式低压开关柜系统,在世界市场上经过多年使用,证实了它的价值。

整个系统充分考虑了将来的发展空间,可避免因为技术发展而被淘汰的风险。

● MNS系统采用的柜架结构具有高度灵活性,结构一旦组装完毕就不再需要维修。

柜体内可安装不同的标准元件,以满足各种使用要求。

由于整个系统包括电气结构采用了组合式的设计,这种优化的结构设计满足了各种元件的要求并能符合不同工作环境,达到相应的防护等级。

● MNS系统与传统产品相比,具有更多的优越性:●结构紧凑,节省柜体的体积;●柜体能背靠背排列;●配电回路布置经济;●全部选用标准元件,方便工程设计人员设计;●全系列标准化;●柜体可按工作和环境的不同要求设计出相应的防护等级;●在一个柜体中可自由安装不同型式的功能组件,如:固定式组件和抽出式组件;●设备更新改进方便;●设备运行连续性和可靠性高;●操作人员人身安全有保障。

3、技术标准MNS系统是经过型式试验的组合式低压开关柜,它符合: GB7251.1等标准要求。

4、工作和环境条件a、环境温度短时最高温度 +40℃24小时最高平均温度 +35℃最低温度 -5℃设备在高于上述环境温度中应使用降容运行。

对于测量、计量仪表和保护继电器等的工作条件,应遵照制造厂家的规定。

b、环境条件正常工作时气候环境按IEC60439-1等的规定。

周围环境相对湿度在40℃时为50﹪。

开关柜户内安装地点的条件应符合相应标准的要求。

在会产生凝露的场合,开关柜中将采用通风或加热等措施来防止凝露。

如开关柜安装在高于海拔2000米以上,设备要相应降容运行。

5、技术数据(见表一)二、结构设计1、框架MNS系统框架的基本零件为带有25mm间隔模数孔的C型骨架。

MNS型低压抽出式开关柜技术规范书

MNS型低压抽出式开关柜技术规范书

MNS型低压抽出式开关柜技术规范书1、我方所提供开关设备的总体说明:1.1低压开关设备的型号规格:MNS是一种模块化、多功能的低压配电配,应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压、配电和电动机控制系统。

MNS采用的柜体结构具有高度的灵活性。

根据不同客户的需要或不同的使用场合,柜体内可安装多种型号及规格元器件。

根据不同的用电设备,多种类型的馈电单元可以装在同一列柜或同一台柜中,如:馈电回路与电动机控制回路可混装在一起。

MNS是一种全系列的低压开关柜,可以满足您全方位的需要,适用于4000A以下的所有低压系统。

MNS可以提供高水准的可靠性和安全性、人性化的设计,加强了对人身和设备安全所需的保护。

MNS为全组装式结构,其特有的型材结构及连接方式以及对各种元器件的兼容性,可满足苟刻工期及供电边续性的要求。

1.2低压开关设备的主要材料:主构架柜体基础结构是由C型材装配组成,C型型材是以E=25mm为模数安装孔的钢板弯制而成,全部框架及内层隔板都作镀锌钝化处理,四周门板,侧板则作喷塑涂漆。

1.3低压开关设备的技术特点:1.3.1MNS系列低压开关柜包括固定技术和抽屉技术。

选用材料又分钢板结构技术和塑料结构技术。

技术水平达到当代国际水平。

1.3.2设计紧凑,以较小的空间能容纳较多的功能单元。

1.3.3结构通用性强,组装灵活:以便25mm为模数的C型型材能满足各种结构型式、防护等级及使用环境的要求。

1.3.4采用标准模块设计:分别可成保护、操作、转换、控制、调节、测定、指示等标准单元,用户可根据需要任意组装,以便200余种组装件可以组成不同方案的框架结构和抽屉单元。

1.3.5安全性:大量采用高强度阻燃型工程塑料组件,有效加强防护安全性能。

1.3.6技术性能高:主要参数达到当代国际水平。

1.3.7压缩场所:三化程度高,可大大压缩储存和运输预制件的场所。

1.3.8装配方便:不需要特殊复杂工具。

MNS型使用说明书

MNS型使用说明书

MNS低压抽出式开关柜技术说明书许继电气股份有限公司一、概述1、适用范围MNS组合式低压开关柜系统,适用于所有发电、配电和电力使用的场所,如:●主、副动力柜、配电柜●电动机供电和电动机控制中心●开环或闭环控制系统电力柜●电力系统●石油化工●工矿企业●公用事业●市政工程、商业建筑2、MNS系统特点●MNS组合式低压开关柜系统,在世界市场上经过多年使用,证实了它的价值。

整个系统充分考虑了将来的发展空间,可避免因为技术发展而被淘汰的风险。

●MNS系统采用的柜架结构具有高度灵活性,结构一旦组装完毕就不再需要维修。

柜体内可安装不同的标准元件,以满足各种使用要求。

由于整个系统包括电气结构采用了组合式的设计,这种优化的结构设计满足了各种元件的要求并能符合不同工作环境,达到相应的防护等级。

●MNS系统与传统产品相比,具有更多的优越性:●结构紧凑,节省柜体的体积;●柜体能背靠背排列;●配电回路布置经济;●全部选用标准元件,方便工程设计人员设计;●全系列标准化;●柜体可按工作和环境的不同要求设计出相应的防护等级;●在一个柜体中可自由安装不同型式的功能组件,如:固定式组件和抽出式组件;●设备更新改进方便;●设备运行连续性和可靠性高;●操作人员人身安全有保障。

3、技术标准MNS系统是经过型式试验的组合式低压开关柜,它符合:GB7251.1等标准要求。

4、工作和环境条件a、环境温度短时最高温度+40℃24小时最高平均温度+35℃最低温度-5℃设备在高于上述环境温度中应使用降容运行。

对于测量、计量仪表和保护继电器等的工作条件,应遵照制造厂家的规定。

b、环境条件正常工作时气候环境按IEC60439-1等的规定。

周围环境相对湿度在40℃时为50﹪。

开关柜户内安装地点的条件应符合相应标准的要求。

在会产生凝露的场合,开关柜中将采用通风或加热等措施来防止凝露。

如开关柜安装在高于海拔2000米以上,设备要相应降容运行。

5、技术数据(见表一)表一二、结构设计1、框架MNS系统框架的基本零件为带有25mm间隔模数孔的C型骨架。

MNS低压开柜安装使用说明书

MNS低压开柜安装使用说明书

MNS型交流低压配电柜安装使用说明书1. 概述及用途MNS型低压抽出式开关柜是我厂根据市场需求而开发的新一代低压开关柜。

产品技术标准符合IEC439M《低压成套开关设备和控制设备》;GB7251.1《低压成套开关设备》等标准要求。

MNS型低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢,轻工纺织等厂矿企业和住宅小区,高层建筑等场所,作为交流50-60Hz,额定工作电压660V及以下的电力系统的配电设备的电能转达换、分配及控制之用。

2. 使用条件2.1 周围空气温度不高于+40℃,不低于-5℃,并且24h内其平均温度不高于+35℃。

2.2 大气条件:空气清洁,相对温度在最高温度为+40℃时不超过50%,在较低温度时允许有较高的相对湿度,例如+20℃时为90%,但应考虑到由于温度变化,有可能会偶然地产生适度的凝露。

2.3 海拔高度不超过2000m。

2.4 本装臵适应于以下温度的运输和储存过程:-25℃至55℃的范围之间,在短时间内(不超过24h)可达+70℃,在这些极限温度下装臵不应遭到任何不可恢复的损伤,而且在正常的条件下应能正常工作。

2.5 如果上述使用条件不能满足时,应由用户和制造厂协商解决。

2.6 当本装臵使用海上石油和核电站时,应另行签订技术协议。

3. 结构特征装臵的基本柜架为组合装配结构,柜架的全部结构都经过镀锌处理,通过自攻锁紧螺钉或8.8级六角螺钉紧固互相连接成基本柜架,再按方案变化需要,加上相应的门,封板,隔板,安装支架,以及母线,功能单元等零部件,组装成一台完整的装臵,装臵内零部件尺寸,隔室尺寸实行模数化(模数单位E=25mm,下同)3.1 动力配电中心(以下简称PC)3.1.1 PC柜内分成四个隔室:水平母线隔室:在柜的后部;功能单元隔室:在柜前上部或柜前左边;电缆隔室:在柜前下部或柜前右边;控制回路隔室:在柜前上部;3.1.2 柜内安装的框架式断路器,均能在关门状态下实现柜外电动操作,视察断路器的分合闸状态和根据操作机构与门的位臵关系,判断出断路器在试验位臵还是在工作位臵。

MNS抽屉式开关柜技术说明书

MNS抽屉式开关柜技术说明书
3. TYPE OF THE CUBICLE
3.1 Power centre(PC)cubicle
*电动机控制四心柜(MCC) *由大小抽屉组装而成,各回路主开关采用高分断塑壳
断路器或旋转工‘带熔断器的负荷开关。 *功能单元隔室的总高度为72E=1800mm 3.2 抽屉有五种标准尺寸,都是以8E(200mm)高度有基准: *8E/4 在8E高度空间组装4个抽屉单元. *8E/2 在8E高度空间组装2个抽屉单元. *8E 在8E高度空间组装1个抽屉单元 *16E 在16E(400mm)高度空间组装1个抽屉单元. *24E 在24E(600mm)高度空间组装1个抽屉单元. 五种抽屉单元可在一个柜体中作单一组装,也可作混合组
MNS system are suitable for use in all installations where electrical enetgy is generated,distributed and utiliced and are widely used as disteibution system in power station 、 nuclear power station 、shipping、oil placform and other enterprises.
*Motor control centre(MCC)cubicle *MCC xubicle is grouped with drawers of large or small
The structure of MNS switchgear is of two variwties;the fixed type and the withdrawable type,its selective materials are classified as the sheet steel structure and the plastic structure,the technology of which reaches 80s,international advanced level.

MNS 型低压抽出式开关柜

MNS 型低压抽出式开关柜

MN S 型低压抽出式开关柜适用范围:MNS适用于交流50~60Hz、额定工作电压660V及以下的发供电系统,如发电、输电、配电、石油化工部门、厂矿企业、高层建筑供电等行业,作为电能分配、控制及无功补偿等,尤其是对大型电厂、石油化工等自动化程度密集,要求与计算机对话接口的场所,能满足其需要。

本产品符合IEC439-1《低压成套开关设备和控制设备》,GB7251《低压成套开关设备》ZBK36001《低压抽出式成套开关设备》等标准。

使用条件■周围空气温度不高于+40℃,不低于—5℃,24h内的平均温度不得高于+35℃。

超过时,根据实际情况降容运行。

■户内安装使用,使用地点的海拔高度不超过2000m。

■周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度。

(例如+20℃时为90%)■安装时柜体垂直面倾斜度不超过5%。

■安装场合应无剧烈震动、冲击以及不足以使电器元件受到腐蚀。

■用户有特殊要求时,可以与制造厂协商解决。

技术参数■额定工作电压(V) 主电路380(660)辅助电路交流380、220,24V 直流220,110V■额定绝缘电压(V) 660(1100)■额定频率(Hz) 50(60)■水平母线额定电流(A) ≤5500■垂直母线额定电流(A) 80~1200■额定峰值耐受电流(kA) 105~250■额定短时耐受电流(kA) 50~100■防护等级IP30、IP40主电路方案■一次回路方案见附表1。

■按结构物特征可分动力配电中心(以下简称PC)和抽出式电动机控制中心和小电流的动力配电中心(以下简称MCC)。

■一次方案的排列组合。

■功能单元隔室的总高度为72E。

■在同一台装置中,功能单元的一般排列规律是,小功能单元在上,大功能单元在下。

■8E/4抽屉为4个组成一个8E安装单元,8E/2抽屉为2个组成一个8E安装单元,或3个8E/4抽屉和1个8E/2抽屉组成一个8E安装单元。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

MNS型低压抽出式开关柜使用说明书
一、概述
MNS型低压抽出式开关柜是由模块化组件组装而成的组合型抽出式低压开关柜(以下简称装置)。

本装置适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区,高层建筑等场所,作为交流50~60Hz、额定工作电压660V 及以下的低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制之用。

在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时,能满足与计算机接口的特殊需要
装置是根据电力部门、广大电力用户及设计部门的要求,为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要,本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。

产品具有分断,接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点,可以作为新型低压抽出式开关柜供用户选用。

本装置符合IEC439、VDE660第5部分和GB7251.1-2005《低压成套开关设备和控制设备》国家标准,JB/T9661-1999《低压抽出式成套开关设备》专业标准。

二、正常使用环境条件
● 周围空气温度不高于+40℃,不低于-5℃,并且24h内其平均温度不高于+35℃;
● 大气条件:空气清洁,相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较高的相对湿度,例如+20℃时为90%,但为考虑到温度变化,有可能会偶然地产生适度的凝露;
● 海拔高度不超过2000m;
● 本装置适应于以下温度的运输和储存过程:-25℃至+55℃的范围之间,在短时间内(不超过24h)可达到+70℃,在这些极限温度下装置不应遭受到任何不可恢复的损伤,而且在正常的条件下应能正常工作;
三、产品特点
● 设计紧凑:以较小的空间容纳较多的功能单元;
● 结构通用性强,组装灵活:采用25mm模数设计,方便柜内空间分割及抽屉加深的可能,能满足各种结构形式、防护等级及使用环境的要求;
● 采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元,用户可根据需要任意选用组装。

以200余种组装件可以组成不同方案的框架结构和抽屉单元。

● 安全性:采用高强度阻燃型工程塑料组件,有效加强防护安全性能;
● 技术性能高:主要参数达到国际技术水平;
● 压缩场地:三化程度高,可大大压缩储存和运输预制件的场地,能充分利用配电室空间;
● 装配方便:不需要特殊复杂工具。

四、开关柜类型
● 受电、母联柜
● 动力配电中心柜(PC)
●采用MT、E、CW1、RMW1系列等断路器
● 电动机控制中心柜(MCC)
由大小抽屉组装而成,各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关功率因数自动补偿柜。

五、柜体结构
开关柜柜体框架结构4000A(包括4000A)以下是由C型(KB型)型材装配组成,5000A是由KF型材装配组成。

型材的安装孔是以E=25mm 为模数的钢板弯制而成。

全部柜架及内层隔板都作镀锌钝化处理。

四周门板、侧板则作静电粉末涂覆。

六、柜体的分区设计
● 动力配电中心柜(PC)
a.(PC)柜内割分成四个隔室:
母线隔室:在柜的上部或后部
功能单元隔室:在柜前中部
电缆隔室:在柜后下部或柜前右部
控制回路隔室:在柜前上部
b.分隔措施:
电缆隔室与功能单元之间用钢板分隔
控制回路隔室与功能单元隔室之间用钢板分隔
主电路与辅助电路之间设计成分隔结构,仪表、信号灯和按钮等组成的辅助电路单元,均安装于仪表板上。

● 抽出式电动机控制中心和小电流的动力配电中心(MCC):
抽出式MCC柜内分成三个隔室,即柜体上部或后部的母线隔室、柜体前部的功能单元隔室、柜体后部或柜前右部的电缆隔室。

母线隔室与功能单元隔室之间用阻燃型发泡塑料制成的功能板分隔。

● MCC(电动机控制中心)的抽屉分为以下5 种(均为外形尺寸):
8E/4:高200×宽150×深400mm
8E/2:高200×宽300×深400mm
8E:高200×宽600×深400mm
16E:高400×宽600×深400mm
24E:高600×宽600×深400mm
七、母线系统
开关柜可配置二组主母线,安装在开关柜的后部母线室,二组母线可分别安装在柜后上部或下部。

根据进线需要,上下二组母线可分别采用不同或相同截面的材料,二者既可单独供电,也可并联供电,也可用作后备电源。

配电母线(垂直母线)组装在阻燃型塑料功能板中,既可防止电弧引起的放电,又能防止人体接触,该结构通过特殊联接件与主母线联接。

支持三相和三相五线供电,中性母线和中性保护母线平行地安装在功能单元隔室的下部和垂直安装在电缆室中,N 线与PE 线之间如果用绝缘子相隔,则N 线与PE 线分别使用,二者之间如用导体短接,即成PEN 线。

八、保护接地系统
装置的保护电路由单独装设并贯穿于整个排列长度的PEN线(或PE+N线)和可导电的结构件二部分组成。

框架结构件全部采用自攻螺钉连接,具有较高的接地可靠性。

装置中金属结构件,除外表的门和封板外,其余都经过镀锌处理,在结构件的连接处,都经过精心设计,使其能通过一定的短路电流。

九、抽屉的电气及机械联锁
抽屉单元有可靠的机械联锁装置,通过操作手柄控制,具有明显的准确合闸、试验、抽出和隔离等位置。

操作机械功能见下图2、图3。

为加强安全防范,操作手柄定位后可加上挂锁,最多可加三把锁。

抽屉单元到位后必须严格按照图2、图3所列操作开关功能及其位置动作,强行操作易损坏结构件,请用户使用时注意。

操作开关功能示意图见图2、图3.
□ 8E/4 和8E/2 抽屉开关操作手柄位置图
□ 8E、12E、16E、24E抽屉开关操作手柄位置图
十、安装、使用、维修
● 当装置运抵目的地后,首先应检查包装箱是否完整,若装置不立即安装,应存放在干燥清洁之处。

● 装置推荐为离墙安装,也可以靠墙安装。

安装基础平面要求平整,基础槽钢的水平误差为不大于1/1000,总长偏差不大于3mm。

● 所有导电部分的螺栓固定方式推荐使用8.8 级和张紧垫圈。

● MCC 方案附件供应二种规格的电缆头护套,和一定数量的二次回路用铜接头(为适应铜接头的冷压接,二次电缆推荐使用多芯软线)。

● 接好电缆后,装置低部应封闭,以防止小动物爬入柜内造成短路事故。

● 装置在安装或调整后,在投入运行前,需进行下列各项检查和试验:
a.检查装置内安装的电器设备和控制接线是否符合工厂的图纸要求。

b.手动操作各种开关,应操动灵活,无异常和卡滞现象。

c.检查机械联锁机构,电气联锁装置的动作是否正确可靠,应符合系统要求。

d.检查主电路和控制回路的绝缘电阻是否符合规定要求。

e.检查装置内所安装的电气设备接触是否良好,是否符合该电路本身的技术条件。

f.检查装置内部有无异物及各部件的安装螺钉是否有松动现象。

● 抽出式MCC 操作须知
a.抽屉底部应正确插入导向件后,才能向柜内推动,否则将会发生损坏抽屉或拉不出等不良现象。

b.8E/4 和8E/2 抽屉面板上的符号标志和作用见图2,图中从分断位置“0”到工作位置“1”的箭头表示为:先将操作手柄向里推进后再将手柄从“0”旋转到“1”即可,返回时不须推动,只要将手柄“1”旋向“0”,放手后,手柄自动弹出。

c.8E~24E 抽屉面板上的符合标志和作用见图3,当手柄到达工作位置“ 1 ”时,机构对主开关解除机械闭锁,这时主开关可以合闸和分闸操作。

但是,当主开关合闸后,联琐机构的手柄就不能操作。

在符合标志的右下角门上有一塑料小盖,这是门的解锁机构,操作过程如下:当抽屉在工作位置时,如果要开门,则先将小盖拔出,然后用螺丝刀插入孔内向下移动锁扣即可开门,开门后务必将塑料小盖盖上,否则将破坏原有的防护等级。

十一、装置的运输和存放
● 装置不许倾翻和遭受剧烈震动。

● 装置在拆箱后吊装时应使用运输角板,二根钢丝绳的夹角应≤120°。

如用铲车、棍或撬棒,均不允许直接在装置的底架上进行。

● 装置在安装就位时如要小距离移动位置,则可在底架的四角上撬动。

● 在装置内不许随意拆卸电器产品和零部件。

● 应防止雨淋受潮,环境温度应符合本样本的有关规定。

相关文档
最新文档
