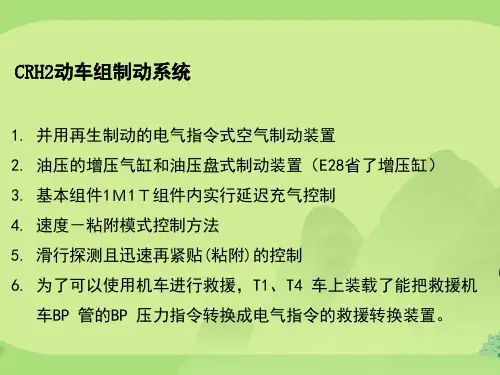

CRH2 动车组制动系统

3第三章 CRH2四方动车组制动系统

的备用制动开关，使整个列车由正常的制动系统切换到备
用制动系统工作状态。在常用制动和备用制动失效或发生非常情况时触发非常制动，每辆车都安装非常制动电磁阀和信号继电器，非常制动电磁阀实现非常制动，信号继电器向其他控制单元
发送非常制动信号。头、尾车司机室各装一个应急开关和
一个非常制动开关，每辆车都安装一个车长应急开关。
压力空气供给系统空气制动控制部分基础制动装置
空气制动系统主要零部件一览表
所需数量零部件名称 T1 c T1 k M1 S T2 C 备注 M2 M1 T2 M2
电动空气压缩机
－
－
1
－
1
－
1
－
干燥装置
－
－
1
－
1
－
1
－
S39 乙 A气压开关
1
－
－
－
－
－
－
1
制动控制装置
1
－
－
1
－
－
－
1
制动控制装置
制动力演算
电空演算
EP阀电流変换
EP阀电流调整
EP阀电流出力
Ｔ车BC压
T车制动控制图
（三）微机制动控制单元
微机制动控制单元是制动控制系统的核心部
件，每辆车上都装有独立的制动控制单元用于制
动力计算、防滑控制以及监控与故障显示。
（四）再生制动单元
列车制动时，制动指令和制动参数送入微机
制动控制单元，由微机进行数据处理与控制，优

2 振动控制
为提高开始制动时的乘车舒适性，将制动力的变化设为一个常数，而不是梯级（STEP）应答。
3 电空变换阀控制

(完整版)3第三章CRH2四方动车组制动系统

干燥功能
再生功能
EPLA型电空转换阀
FD-1型中继阀
B-10调压阀
输入总风缸压力空气，输出踏面清扫装置用的压力空气
B-11调压阀
输入总风缸的压力空气，输出紧急制动用的压力空气带电磁阀的调压阀可通过电气指令输出两种不同的定压
增压缸
增压缸规格表
部位增压缸
项目气缸直径油缸直径增压比行程
DC14.4V 约1.5A 15.6±1.0Ω 气压735kPa→油压13130kPa 30kg(不包括油的质量)
基础制动装置
M车转向架用侧钳盘式制动器
➢ 制动盘的外径720 mm、组装厚度133 mm（车轮宽度-2mm），有效摩耗余量2 mm
➢ 制动闸片为烧结合金制，但不含铅；平均摩擦系数不低于0.25，有效摩耗余量6 mm
2 振动控制
为提高开始制动时的乘车舒适性，将制动力的变化设为一个常数，而不是梯级（STEP）应答。
3 电空变换阀控制
缓解保证控制滞后补正
4 滑行再粘着控制 5 空压机控制
为使ＭＲ圧力保持在一定的圧力范围，对空压机电动机的电源进行控制。
6 空档控制
在更换检查等情况下，为了能简便地对制动性能进行确认，在输入本指令的同时，通过对监视器传送数据中的速度条件进行设定，不向制动控制器输入等价速度信号，可以对各速度区域的制动特性进行确认。
在常用制动和备用制动失效或发生非常情况时触发非常制动，每辆车都安装非常制动电磁阀和信号继电器，非常制动电磁阀实现非常制动，信号继电器向其他控制单元发送非常制动信号。头、尾车司机室各装一个应急开关和一个非常制动开关，每辆车都安装一个车长应急开关。
（七）其它控制
1 空重车调节控制为保持一定的制动性能，进行空重车调节控制。用

制动功能及作用
（1）常用· 快速制动· 耐雪制动
是优先或用再生制动力，如制动力还不够就用空气制动来补充而优先控制Ｔ车的延迟充气，这种一系列的控制做为１Ｍ１Ｔ组件
Ｔｃ车
Ｍ车
BOU
BOU
CI
BOU
DV
DV
司机制动控制器
电气光纤空气压压力油压
车辆信息控制装置 (中枢装置)
车辆信息终端设备
车辆信息主变换装置（CI）终端设备
并在每轴设置一个带停放制动缸的基础制动装置。
（1）常用·快速制动·耐雪制动通过操作驾驶台的设定开关以及各个单元（TC 车）的配电盘开关来进行工作，制动力保持一定，与速度无关，和常用、非常制动是不同的。
速度－粘附模式控制方法
5 倍的制动力，操作司机制动控制手柄以及减速减不到闭塞区间设定的速度的情况下，接受ATP的指令动作。为了防止降雪时制动盘和闸瓦之间进雪,轻轻压紧闸瓦,以封闭闸片和制动盘之间的间隙为目的而装备的。在1、4、5、8 车设有停放制动控制装置，满足动动车组在定员载荷下能在20‰的坡度上停放，并具有不小于1. 常用制动力分为1～7N，进行延迟控制。 CRH2动车组制动系统在列车分离，MR 压力下降，手柄“取出位”动作。（6）停放制动（仅E28加装）另外，具备随载荷变化调整制动力的功能，无论车辆的质量如何，都可保持一定减速度的控制。
另外，具备随载荷变化调整制动力的功能，无论车辆的质量如何，都可保持一定减速度的控制。
油压的增压气缸和油压盘式制动装置（E28省了增压缸）在列车分离，MR 压力下降，手柄“取出位”动作。
（4）制动控制装置
（5）主要部件布置
司机制动控制器
制动控制装置
电动空气压缩机

CRH2型动车组制动功能

CRH2型动车组制动功能CRH2型动车组制动系统具有常用制动、快速制动、紧急制动、辅助制动及耐雪制动等功能。

10.2.1常用制动常用制动级位设1～7级(标记为1N～7N)，以1M1T为单元对动车再生制动力和空气制动力(包括动车和拖车的)进行协调控制，拖车空气制动延迟投入。

CRH2型动车组制动系统采用数字指令式，由61～67号线共7根制动指令线组成，共可形成7级常用制动。

制动系统会自动进行延迟充气控制。

延迟时，将M车上产生的再生制动力多余的部分转移到T车上去，达到编组列车上所需要的总制动力。

常用制动还具有空重车载荷调整功能，按载重来调节制动力，使动车组能够保持一定的减速度。

10.2.2快速制动快速制动采用与常用制动相同的复合制动模式，但具有最大常用制动(7级)1.5倍的制动力，操作司控器的制动手柄，或当未能减速到在闭塞区间设定的速度而使ATP或LKJ2000响应，均可发出快速制动指令。

lO.2.3紧急制动按安全回路失电而启动的制动模式进行设置，下列任何一种情况均可导致全回路失电而引起紧急制动指令的产生：(1)总风压力下降到规定值以下；(2)列车分离；(3)检测到制动力不足；(4)操作紧急制动按钮，使紧急电磁阀失电；(5)换端操纵，手柄置于(钥匙)拔取位。

以上的紧急制动使各车按不同速度范围产生纯空气制动作用：在列车速度处于308(160～200km/h范围内实施相对较低的减速度；在160km/h以下速度范围内实施相对较高的减速度，但紧急制动不具有空重车载荷调整功能。

10.2.4辅助制动在制动装置异常、制动指令线路断线及传输异常时可启用电气指令式的辅助制动，能产生相当于3级、5级、7级常用制动及快速制动的空气制动。

操作司机控制台上的辅助制动模式发生器(SBT)开关和头车配电盘内辅助制动模式发生器(ASBT)开关可以产生辅助制动。

但辅助制动与列车速度的快慢无关，即所发出的制动力的大小也不随列车速度和列车质量的改变而改变，只发出预定的制动力。

王和平CRH2制动系统资料

紧急制动
• 当出现动车组分离、总风压力不足等紧急情况时，或制动手柄在取出位时系统发出紧急制动动作指令。 • 紧急制动没有空重车载的调节功能。紧急制动为纯空气制动，当列车速度160— 200km／h，低减速度0．6m／s2；在 160km／h以下，较高减速度0．778m／s2。
耐雪制动
• 耐雪制动模式是防止雪块进入制动盘和闸片间的空隙，造成摩擦力减弱而专门设置的。在耐雪制动模式下，在活塞的作用下，闸片轻轻的压住制动盘面，有效减少两者间隙，防止雪块进入。该制动作用在速度 110Km／h以下，司机操作耐雪制动开关和操作制动手柄的条件下产生，制动缸压力设定值为60 4-20kpa。
2、无停放制动功能
• 不能满足长时间无风停放的要求，只能采取止轮器等外力制动的方式，既操作繁琐又不够可靠。
3、无坡停起车功能
• 牵引控制回路中设计，只能当列车制动手柄置缓解位(即运行位)后，牵引电路才能构成向微机控制系统输入准允牵引的信号，这样就造成列车如果停在较大的上坡道时，在起动列车时可能使列车向后溜逸，只能通过司机的非正常形式的操作在一定程度上防止，产生安全隐患。
快速制动
• 动车组的快速制动功能，具有比常用制动高1．5倍的制动力。在司机操作制动手柄时，或动车组运行中未能减速到在闭塞区问规定的出口速度时，控制装置接受ATP、 LKJ的指令发出快速制动动作。
辅助制动
• 辅助制动是制动控制装置发生故障或制动指令出现断线现象时使用。上述情况发生时，司机操作控制台上的控制开关及“TC 车”配电盘辅助开关便能发出动作。但与常用制动、快速制动不同的是，制动系统发出规定的制动力与发出辅助制动时动车组的速度高低无关。
CRH2制动整体特性

CRH2型动车组制动控制

CRH2型动车组制动控制CRH2型动车组制动采用ATP与司控制动控制器控制两种方式，为具有再生制动的电指令空气制动方式。

根据指令类型的不同，制动控制分为常用制动、快速制动、紧急制动、辅助制动和耐雪制动五种模式。

对应的控制线如下：①常用制动(6l～67线、10线加压)；②快速制动(152线不加压、10线加压)；③紧急制动(153线、154线不加压)；④辅助制动(4]1、461线之间加压)；⑤耐雪制动(157线加压)。

9.6.1电控制动系统的组成及功能电控制动系统由再生制动和电气控制的空气制动系统两部分组成。

再生制动系统是利用电动机工作在发电状态产生电制动力.制动力直接作用于车轴上；空气制动系统是气压一油压变换的盘式摩擦制动装置，制动力作用于轮对上。

正常情况下，高速以电制动为主，制动力不足部分由空气制动完成；5km/h以下时再生制动退出。

再生电制动故障时，空气制动能提供足够的制动力。

图9.52是制动控制系统的结构图.制动系统由制动控制器BCU、主变流器(再生模式下)、电控阀EP中问继电器、制动阀等部分构成。

系统的核心是制动控制器BCU。

图9.52中的左右两部分分别是动车和拖车的制动控制系统的结构图，其差别在于动车中主变流器参加制动，制动力由两部分组成；拖车中只有空气制动，没有再生制动。

制动控制器接收来自于制动手柄或ATP的制动指令(通过贯通线和光纤).如果是拖车，制动控制器根据指令和车重(根据空气弹簧压力asl和as2计算出)决定制动力的大小，并将制动力传给主变流器作为再生电制动力指令，同时主变流器也将实际的制动力传给制动控制器。

制动控制器计算出制动力不足部分，通过电流指令传给电空变换阀，电空变换阀将其转化为空气压力信号，中继阀进行流量放大后使制动缸产生相应的制动压力。

紧急制动时，制动指令不通过制动控制器直接加给中继阀以产生最大的制动力。

拖车的制动过程与动车制动的差别在于不存在制动力分配的问题，制动力完全由空气制动产生。

模块七 CRH2动车组制动系统

电制动系统空气制动系统防滑装置制动控制系统CRH2单元内再生制动优先，空气制动实行延迟控制；当列车速度较高制动方式的转换由微机系统控制完成；空气制动均采用气正常情况下为调节、控制列车速度或进站停车。

作用比较缓和20%~80%；设当列车制动初速度在为单元对电制动力和空气制初速度在按速度救援紧急情况下为使列车尽快停住而施行的制动。

列车制动能力全部用上与常用制动的控制模式相同操作司机控制手柄紧急情况下产生作用，其特点与非常制动类似。

它与非常制动的区别在于按安全回路失电启动的模式设置。

因此任何情况导致的安全回纯空气制动不具有空重车载荷调整功能。

在制动控制装置异常及制动指令线断路等情况下启用。

通过电压控制的电气指令式空气制动降雪时用于时速对应的增压缸可利用专门的弹簧停放装置使机械制动装置动作CRH2①②③④①②③受电弓牵引变压器牵引变流器牵引电机时不使用电制动。

VVVF控制的恒力(或力矩)区。

压缩空气供给系统空气制动控制部分基础制动装置2动车组空气制动系统空气压缩机空气干燥装置总风缸制动风缸控制风缸贯穿全列车的总风管2动车组空气制动系统号车的包括风笛、主ACMF2与其相关部件安装在空气压缩机输出气路下游的总风缸上2动车组空气制动系统采用模块化设计具有干燥和再生功能。

四）空气干燥装置四）空气干燥装置干燥功能电磁阀励磁再生风缸和除湿滤芯下面的此时压缩空气被干燥后四）空气干燥装置再生功能电磁阀消磁切断再生风缸向除湿滤芯下面的排气阀活塞的供再生风缸里的压缩空气经节流孔流出并发生膨胀电空转换阀中继阀调压阀增压缸制动缸2动车组空气制动系统2动车组空气制动系统空气制动控制部分EPLA主要由电磁线圈和供气阀、供排气阀杆等构成。

通过改变线圈中的电流控制电磁力的大小空气制动控制部分FD安装在空气制动控制装置内。

空气制动控制部分二）中继阀上膜板的上、下两侧分别为中继阀的输出压力工作压力和输出压力的压工作压力通到下膜板的来自制动风缸的压力空气当工作压力,BCF动车组空气制动系统输入控制风缸用的压缩该阀采用橡胶膜板可以分为供气阀部、排气阀部和调压阀部三部分。

5 第五章CRH2动车组制动系统.

ຫໍສະໝຸດ 进行恒定的减速度控制6
5.2 制动类别
常用制动快速制动紧急制动耐雪制动辅助制动停车制动

具备最大常用制动1.5倍的制动力采用与常用制动类似的混合制动模式
7
5.2 制动类别
常用制动快速制动紧急制动耐雪制动辅助制动停车制动

产生按速度进行两级调整的纯空气制动作用： 160～200km/h速度区段为低压（约0.6m/s2减速度） 160km/h以下速度区段为高压（约0.778m/s2减速度）无空重车调整

23
5.5 空气制动系统
（一）电空转换阀
CRH2动车组采用EPLA型电空转换阀，电空转换阀安装在空气制动控制装置内，通过改变线圈中的电流来控制电磁力的大小，可使输出的空气压力实现无级调节
24
5.5 空气制动系统
（二）中继阀
CRH2动车组空气制动系统采用的中继阀为FD-1型，输入为电空转换阀或紧急用压力调整阀的输出压力，输出的为增压缸压力。中继阀也安装在空气制动控制装置内
增压气缸
40
5.7 制动控制系统
电制动与空气制动的协调控制当列车制动初速度在65km/h以下时，制动力的分配为均衡制动方式，即各车制动力独立控制，各车承担各自所需的制动力。当列车制动初速度在75km/h以上时，以1M1T为一个单元对电制动力和空气制动力进行控制，M车的电制动优先，T车的空气制动延迟作用，M车的再生制动承担T车部分或全部的空气制动力，当再生制动完全失效时，M车和T车施加空气制动来承担各自所需的制动力。
3
5.1 概述
5.1.1 系统组成
空气压缩机位于3、5、7号车
1M1T延迟充气示意图

CRH2型动车组制动功能

CRH2型动车组制动功能CRH2型动车组制动系统具有常用制动、快速制动、紧急制动、辅助制动及耐雪制动等功能。

10.2.1常用制动常用制动级位设1～7级(标记为1N～7N)，以1M1T为单元对动车再生制动力和空气制动力(包括动车和拖车的)进行协调控制，拖车空气制动延迟投入。

CRH2型动车组制动系统采用数字指令式，由61～67号线共7根制动指令线组成，共可形成7级常用制动。

制动系统会自动进行延迟充气控制。

延迟时，将M车上产生的再生制动力多余的部分转移到T车上去，达到编组列车上所需要的总制动力。

常用制动还具有空重车载荷调整功能，按载重来调节制动力，使动车组能够保持一定的减速度。

10.2.2快速制动快速制动采用与常用制动相同的复合制动模式，但具有最大常用制动(7级)1.5倍的制动力，操作司控器的制动手柄，或当未能减速到在闭塞区间设定的速度而使ATP或LKJ2000响应，均可发出快速制动指令。

lO.2.3紧急制动按安全回路失电而启动的制动模式进行设置，下列任何一种情况均可导致全回路失电而引起紧急制动指令的产生：(1)总风压力下降到规定值以下；(2)列车分离；(3)检测到制动力不足；(4)操作紧急制动按钮，使紧急电磁阀失电；(5)换端操纵，手柄置于(钥匙)拔取位。

以上的紧急制动使各车按不同速度范围产生纯空气制动作用：在列车速度处于308(160～200km/h范围内实施相对较低的减速度；在160km/h以下速度范围内实施相对较高的减速度，但紧急制动不具有空重车载荷调整功能。

10.2.4辅助制动在制动装置异常、制动指令线路断线及传输异常时可启用电气指令式的辅助制动，能产生相当于3级、5级、7级常用制动及快速制动的空气制动。

操作司机控制台上的辅助制动模式发生器(SBT)开关和头车配电盘内辅助制动模式发生器(ASBT)开关可以产生辅助制动。

但辅助制动与列车速度的快慢无关，即所发出的制动力的大小也不随列车速度和列车质量的改变而改变，只发出预定的制动力。

CRH2型动车组制动控制系统设计

CRH2型动车组制动控制系统设计课题名称：CRH2型动车组制动控制系统设计自1964年日本开行第一列高速列车以来，世界上各主要发达国家都在积极研制不同类型的高速列车。

50多年的实践证明，高速列车以其速度高、运量大、安全性好、对环境污染小等优点得到了迅速的发展。

我国自1997年进行铁路运输第一次大提速开始，在全路范围内进行了六次大提速，而第六次大提速时高速动车组的开行，取得了良好的经济效益和社会效益，为我国铁路旅客运输注入了新的活力。

随着列车运行速度的提高，对机车车辆或列车本身的性能提出了更高的要求。

本论文要求学生在充分了解我国高速列车运行现状的基础上，从安全化、舒适化、人性化的角度出发，结合我国某一类型的动车组，了解该型动车组的技术参数，熟悉该型动车组制动系统的组成，分析该型动车组制动系统的工作原理。

通过对此课题的学习和设计，使学生能够熟悉高速列车的构造和工作特性，培养学生利用所学基本理论和自身具备的技能来分析问题的能力，提高学生运用所学专业知识并结合具体情况解决实际问题的能力。

同时从我国的生产实际出发，激发学生利用自身具备的知识和技能认真工作、报效祖国的爱国热情，提升学生的职业责任感和荣誉感，增强学生分析和解决问题的自信心。

1.设计内容与要求1）了解某一类型动车组的组成和内部结构。

2）熟悉该类型动车组的技术参数。

3）了解该型动车组制动系统的组成。

4）分析动车组再生制动电路和工作原理。

5）分析该型动车组空气制动系统各部件的功能。

6）分析该型动车组制动系统的操作方法和工作原理一．设计参考书1.CRH1型动车组张曙光主编中国铁道出版社2.CRH2型动车组张曙光主编中国铁道出版社3.CRH3型动车组张曙光主编中国铁道出版社4.CRH5型动车组张曙光主编中国铁道出版社5.动车组制动技术王月明主编中国铁道出版社6.动车组制动系统李益民主编中国铁道出版社7.8. 9.二．设计说明书内容1.封面2.目录3.内容摘要（200—400字左右，中英文）4.引言5.正文（设计课题，内容与要求，设计方案，原理分析，设计过程及特点）6.设计图纸7.结束语8.附录（图表，材料清单，参考资料）三．设计进程安排第1周：资料准备与借阅，了解课题思路。

CRH2型动车组制动控制

CRH2型动车组制动控制CRH2型动车组制动采用ATP与司控制动控制器控制两种方式，为具有再生制动的电指令空气制动方式。

根据指令类型的不同，制动控制分为常用制动、快速制动、紧急制动、辅助制动和耐雪制动五种模式。

对应的控制线如下：①常用制动(6l～67线、10线加压)；②快速制动(152线不加压、10线加压)；③紧急制动(153线、154线不加压)；④辅助制动(4]1、461线之间加压)；⑤耐雪制动(157线加压)。

9.6.1电控制动系统的组成及功能电控制动系统由再生制动和电气控制的空气制动系统两部分组成。

再生制动系统是利用电动机工作在发电状态产生电制动力.制动力直接作用于车轴上；空气制动系统是气压一油压变换的盘式摩擦制动装置，制动力作用于轮对上。

正常情况下，高速以电制动为主，制动力不足部分由空气制动完成；5km/h以下时再生制动退出。

再生电制动故障时，空气制动能提供足够的制动力。

图9.52是制动控制系统的结构图.制动系统由制动控制器BCU、主变流器(再生模式下)、电控阀EP中问继电器、制动阀等部分构成。

系统的核心是制动控制器BCU。

图9.52中的左右两部分分别是动车和拖车的制动控制系统的结构图，其差别在于动车中主变流器参加制动，制动力由两部分组成；拖车中只有空气制动，没有再生制动。

制动控制器接收来自于制动手柄或ATP的制动指令(通过贯通线和光纤).如果是拖车，制动控制器根据指令和车重(根据空气弹簧压力asl和as2计算出)决定制动力的大小，并将制动力传给主变流器作为再生电制动力指令，同时主变流器也将实际的制动力传给制动控制器。

制动控制器计算出制动力不足部分，通过电流指令传给电空变换阀，电空变换阀将其转化为空气压力信号，中继阀进行流量放大后使制动缸产生相应的制动压力。

紧急制动时，制动指令不通过制动控制器直接加给中继阀以产生最大的制动力。

拖车的制动过程与动车制动的差别在于不存在制动力分配的问题，制动力完全由空气制动产生。

动车组制动系统检修与调试-CRH2动车组制动系统认知

空气制动防滑。
制动控制系统
制动信号发生、传输，微机制动控制单元，空气制动控制单元。
4
一、制动系统的组成
M车——每根轴上电制动和2套轮盘式空气制动装置。 T车——每根轴上2套轴盘式和2套轮盘式空气制动装置。
各车基础制动装置均采用带气压——油压变换的增压缸和油压一体制动夹钳
5
6
1.制动系统作用过程
制动控制装置异常、制动指令线路断线及救援等时使用
通过电压控制的电气指令式空气制动共四级：分别相当于3级、5级、7级常用制动，以及紧急制动
制动为一定数值，与速度和载重无关
26
常用制动快速制动紧急制动耐雪制动备用制动停车制动
二、制动作用的种类
不设置停车制动有必要在30‰的斜坡上停车时，在最上方前3轴的6个车轮处安装铁靴
任务一 CRH2动车组制动系统认知
CRH2动车组简介
1.青岛四方与日本川崎合作开发，适用于既有线和客运专线。 2.构造速度为200km/h，动力分散型、交流传动方式。 3. 4M4T 方式，每一个控制单元1M1T，8辆车构成固定编组。
Tc1、 Tc2——带司机室拖车 T2——带受电弓拖车 T1K—餐车拖车
M1、 M2——动车 M2（6）——带受电弓动车 M1s—头等动车
黄色轮——主动轮
白色轮——从动轮
2
学习目标
制动系统的组成
制动系统的特点
学习目标
制动作用的种类
3
电制动（再生）
CRH2型动车组的制动系统
空气制动系统防滑装置
一、制动系统组成
受电弓、牵引变压器、牵引变流器、牵引电机。直通式电空制动、基础制动装置。
14

CRH2型动车组制动

CRH2型动车组制动简介CRH2型动车组是中国铁路总公司开发的一种高速动车组，被广泛应用于中国的高铁线路。

针对CRH2型动车组的制动系统，本文将对其工作原理、特点以及维护保养进行详细介绍。

制动原理CRH2型动车组采用电气-液压辅助制动系统，其制动原理可以分为四个阶段：制动指令发出、电气制动、液压制动和停车。

1.制动指令发出：当列车驾驶员发出制动指令时，列车控制系统会通过通信链路将制动指令发送给每个车厢的制动单元。

2.电气制动：制动单元收到制动指令后，会将电气信号转换为电气制动力，通过牵引逆变器使牵引电机成为制动电机，将列车的动能转化为电能并回馈给电网。

3.液压制动：由于电气制动的效果有限，为了实现更大的制动力，CRH2型动车组还配备有液压制动系统。

液压制动系统主要由制动机构和制动钳组成，当接收到制动指令时，液压制动系统会通过制动机构将制动钳施加在车轮上，产生制动力。

4.停车：当列车达到目标制动状态时，液压制动系统会通过减小制动钳施加力的方式将列车缓慢停下来。

特点高效性能CRH2型动车组制动系统具有高效性能的特点。

首先，电气-液压辅助制动系统可以实现更快的制动反应时间，从而提高列车的安全性能。

此外，液压制动系统能够提供更大的制动力，使列车能够快速停下。

自动控制CRH2型动车组的制动系统还具备自动控制的特点。

列车控制系统可以根据列车的动态参数以及制动指令的要求，自动调整制动力的大小和施加时间，以实现最佳的制动效果。

安全可靠CRH2型动车组制动系统经过严格的测试和验证，具备出色的安全可靠性。

系统设计考虑到了各种应急情况，并采取了相应的保护措施，确保了制动系统在各种工况下的正常运行。

维护保养定期检查为了确保CRH2型动车组制动系统的正常工作，需要定期进行检查和维护。

检查内容包括但不限于制动钳、制动片、制动机构、电气控制系统等部件和系统的工作状态和磨损情况。

清洁和润滑制动系统的清洁和润滑是维护保养的重要方面。

CRH2制动系统介绍

CRH2电动车组制动系统简介制动方式1）制动控制方式动车组动车使用电制动、拖车使用空气制动的复合制动方式。

动车电制动优先，低速区域的电制动停止工作时或电制动故障时，不足的部分由空气制动力补充实施。

制动时，列车首先最大限度地利用电制动力制动列车，减轻拖车的空气制动负荷，减少拖车的机械制动部件的磨损。

通过ATP的自动控制及手动制动光传送指令式采用再生制动并用电气指令式空气制动延迟控制，首先让动车（再生制动）负担制动力，减小拖车自身制动力的方式。

以1辆动车、1辆拖车为控制单位进行延迟控制2）制动的种类通常运行时司机用制动控制器操作常用制动（表示为1级～7级的7个档位的制动力）和快速制动。

ATP动作时常用最大制动（7级）和快速制动作用相同。

紧急制动、辅助制动，在故障时等异常情况下通过开关操作。

耐雪制动是积雪时通过开关操作，制动力几乎不作用。

制动方式①适应粘着变化规律的速度-粘着控制模式；②根据载荷变化自动调整制动力；③防滑保护控制；④以1M1T为单元进行制动力的协调配合，充分利用动车再生制动力，减少拖车空气制动力的使用，仅在再生制动力不足时才由空气制动力补充；⑤优先响应车载A TP/LKJ2000接口的指令，可施行安全制动；⑥故障诊断和相关信息保存功能；⑦当安全控制回路分离时产生紧急制动；常用制动：常用制动力为1级～7级；延迟控制，在初速度为75km/h以上时，由动车的再生制动负担拖车部分的制动力，在65km/h以下切换成为单独控制。

快速制动：具备常用制动倍的制动力，在手动制动操作时及在闭塞区间无法减速至设定的速度时根据A TP指令动作。

紧急制动：当列车分离、总风管压力降低及手柄取出时均会实施紧急制动。

此时，不具有按照负荷大小调整制动力的功能。

耐雪制动：在降雪时，为了防止冰雪进入制动盘和闸瓦之间，使得闸瓦无间隙轻轻接触制动盘。

在110km/h的速度以下，接通耐雪制动开关，通过操作制动手柄动作。

制动缸压力设定为40±20kPa，可以操作制动控制器的开关调整设定值。

CRH2型动车组制动系统分析

CRH2型动车组制动系统分析自从1825年世界上第一条铁路建成并通车开始，铁路逐渐成为了交通运输中的重要运输方式之一。

快速、可靠、舒适、经济和环保是铁路在与其他运输方式的竞争中取胜的先决条件，许多国家都在通过新建或改建既有线发展高速铁路。

国际上一般认为，高速铁路动车组是最高运行时速在200公里以上的铁路运输系统。

所谓动车组就是由若干动力车和拖车或全部由动力车长期固定连挂在一起组成的车组。

高速动车组的牵引动力配置基本上有两种型式，即集中配置型和分散配置型。

传统的机车牵引形式就是牵引动力集中配置，列车由一台或几台机车集中于一端牵引。

由于机车总功率受到限制，难以满足进一步提高速度的要求。

动车组编组中的车辆全部为动力车，或大部分为动力车，即牵引动力分散配置。

由于动车组可以根据某条线路的客流量变化进行灵活编组，可以实现高密度小编组发车以及具有安全性能好、运量大、往返不需掉转车头、污染小、节能、自带动力等优点，受到国内外市场的青睐，应用也越来越广泛，被称为铁路旅客运输的生力军第六次铁路大提速，以“和谐号”为代表的高速动车组，如梭箭般穿行于大江南北，将中国铁路带入高速时代，我国既有线路列车运行速度也一举达到世界先进水平，铁路运输事业呈现飞速发展全新局面，高速动车组以其安全，准时，快速，舒适，节能，环保，等诸多优点，高速动车组是在现代科学技术的基础上发展起来，同时也带动并促进了科学技术发展，高速动车组有别于现在运用的内燃，电力机车。

其区别在于动车组各部件大量运用高新技术，特别是在转向架结构，车体轻量化，列车动力分配，电传动控制技术，列车信息网络及制动系统都具有各自的高科技含量。

高速动车组制动系统具有先进科技技术,其中以CRH2型动车组最为出名。

CRH2型高速动车组制动系统采用电气指令是微机控制直通式电控制动，制动指令的接收，处理和电气制动与空气制动协调配合等，一般都是有微机来完成，动车组各车辆上的制动控制装臵由制动控制单元，EP阀，中继阀，空重调整阀，紧急制动电磁阀等组成，载荷调压装臵直接来自空气簧空气压力，空气弹簧压力通过传感器转化为与车重相应的电信号，制动控制单元根据制动指令及车重信号计算出所需的制动力，并向电气制动控制装臵发出制动信号，电气制动控制装臵控制电气制动产生作用，并将实际制动力的等值信号反馈到制动控制器，制动控制器进行计算，并把与计算结果相应的电信号送到中继阀，中继阀进行流量放大后，使制动缸获得相应的压力，拖车常用制动时，制动控制装臵的动作过程与动车的基本相同，但是因为没有电气制动，所有不必进行电气制动与空气制动的协调，所需制动力全部通过EP阀转化为相应的空气压力信号，然后由中继阀使制动缸产生相应的制动力。

CRH2型动车组空气制动及供风系统

CRH2型动车组空气制动及供风系统制动是人为地利用制动力使列车减速、停车、阻止其运动或加速的统称。

正常运行状况下，CRH2型动车组采用常用制动、快速制动使运行中的动车组能迅速地减速或停车，防止动车组在下坡道上增速或超速；停放制动采用铁靴方式(在坡道最上方位置的头车的前3轴中没置6个铁靴)来防止停放的动车组因重力或风力作用而溜逸。

从系统组成和类型来说，CRH2型动车组制动系统采用复合制动模式，即再生制动+电气指令式空气制动。

电气指令式空气制动采用微机控制的直通式电空制动。

本章对微机控制的直通电空制动及其供风做详细说明。

10.1 制动系统的组成及特点10.1.1CRH2型动车组制动系统的组成CRH2型动车组制动系统由制动控制系统、基础制动系统及空气供给系统三大部分组成。

制动控制系统包括：制动信号发生装置、制动信号传输装置、制动控制装置。

制动信号发生装置即司机制动控制器，位于1，8号(T1c，T2c)车司机室操纵控制台。

制动信号传输装置借助于列车信息控制系统，包括中央装置、车辆终端装置，采集与传输制动指令，同时接收制动状态指令。

制动控制装置接受制动指令、实施制动力的控制，并以整体集成方式将其吊装在每辆车的地板下。

其内部集成了电子控制单元和由各风动阀(电空转换阀、紧急阀、中继阀、调压阀等)组成的制动控制单元(BCU)、空气制动管路上所需的各种阀门及风缸等。

基础制动装置位于转向架上，由带防滑阀的增压气缸及油压盘式制动装置等组成。

空气供给系统由位于3，5，7号车地板下的3台空气压缩机、干燥器.及用于每辆车的总风缸、制动供给风缸，以及贯穿全车的总风管等组成。

制动设备主要构成及分布情况参见图lO.1、表10.1。

表10.1列车M、T编组情况与制动设备布置对照表注：1.“√”表示该车布置有此设备。

2.制动指令传输装置是制动系统关联设备，属于列车信息控制网络。

CRH2型动车组制动系统采用复合制动模式，即再生制动+电气指令式空气制动。
