施工工艺流程第二节墙板吊装(1)测量工作：由于本工程东西向长度超过50m，横向控制轴线定为三条，分别设在1、10、21轴线上，纵向定为两条A、C。
基础施工时就核对好这五条控制轴线和引进±0标高点。
每层楼层放线都要用经纬仪，由首层将五条控制轴线引上来，不得借助相邻层的轴线。
由水准点返出的±0标高点要引到楼梯间内做为控制层高的依据。
每层放线要给出纵、横轴线、墙板两侧边线(同时注明墙板编号)、楼板标高线、楼梯休息平台板位置及标高线。
(2)结构吊装：采用一台TQ60/80塔吊，高30.05m、臂长20m，有效半径16m，起重能力为50kN。
为减少焊把线行程及照顾结构施工阶段的稳定性，吊装从11~14轴线开始，采用先内墙板后外墙板的逐间封闭吊装法。
这种方法既适于在操作台上工作，又能保证施工阶段结构的安全。
封闭吊装法工艺流程为：放线→抄平→铺找平灰墩、安装操作台、准备卡具→铺灰→挂钩起吊→就位校正→临时固定→脱钩→焊接→塞缝→拆除临时固定器。
为保证吊装的连续性，需配备5~6辆运板车，每辆车每台班为5~6车次。
吊装过程中，其他辅助工种，例如放线、抄平、铺灰、找平、钢筋绑扎、电焊、板缝保温条、现浇混凝土、防水空腔等工序均应按要求陆续进行。
(3)综合吊装：鉴于预制墙板工程内装修工作量相对减少，材料垂直运输可借助于塔吊进行。
在每层墙板安装后，大楼板安装前，将每层计划好的各种装修材料，包括水暖器材，按作业地段对号吊入房间内。
每次吊入量要控制在750kg以下，超过重量时应分次吊入。
电焊机棚置放间楼板底应进行加固；楼层内小距离水平运输，可用单轮手推车进行。
装配式建筑施工过程全解演示

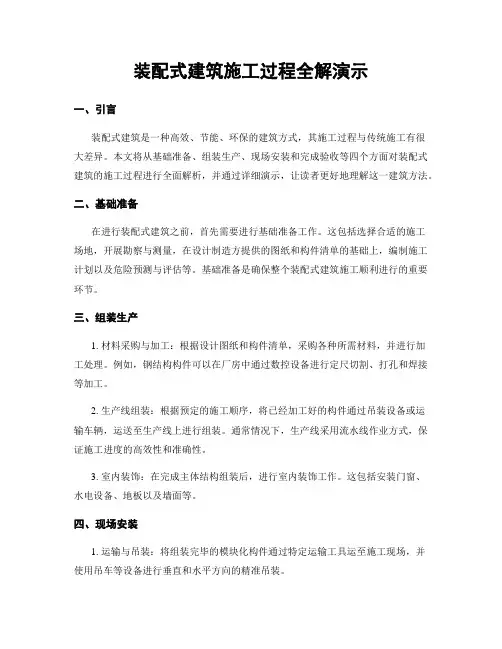

装配式建筑施工过程全解演示一、引言装配式建筑是一种高效、节能、环保的建筑方式，其施工过程与传统施工有很大差异。
本文将从基础准备、组装生产、现场安装和完成验收等四个方面对装配式建筑的施工过程进行全面解析，并通过详细演示，让读者更好地理解这一建筑方法。
二、基础准备在进行装配式建筑之前，首先需要进行基础准备工作。
这包括选择合适的施工场地，开展勘察与测量，在设计制造方提供的图纸和构件清单的基础上，编制施工计划以及危险预测与评估等。
基础准备是确保整个装配式建筑施工顺利进行的重要环节。
三、组装生产1. 材料采购与加工：根据设计图纸和构件清单，采购各种所需材料，并进行加工处理。
例如，钢结构构件可以在厂房中通过数控设备进行定尺切割、打孔和焊接等加工。
2. 生产线组装：根据预定的施工顺序，将已经加工好的构件通过吊装设备或运输车辆，运送至生产线上进行组装。
通常情况下，生产线采用流水线作业方式，保证施工进度的高效性和准确性。
3. 室内装饰：在完成主体结构组装后，进行室内装饰工作。
这包括安装门窗、水电设备、地板以及墙面等。
四、现场安装1. 运输与吊装：将组装完毕的模块化构件通过特定运输工具运至施工现场，并使用吊车等设备进行垂直和水平方向的精准吊装。
2. 模块连接与固定：将各个模块按照设计要求进行连接，并使用螺栓、焊接等方式进行牢固固定。
这一步骤非常重要，直接影响建筑的整体稳定性和安全性。
3. 安装细节处理：在模块连接完成后，需要对门窗、室内墙面以及其他细节部分进行调整和处理，保证安装质量及美观度。
五、验收与交付在完成现场安装后，需要进行验收与交付环节。
这一过程包括对施工成果进行检查和测试，确保建筑结构满足设计要求和相关标准。
同时，还需要进行工程竣工验收和相应手续的办理，确保建筑物可以正常投入使用。
六、总结装配式建筑施工过程是一个高效、快速而精细的过程，它具有时间节约、资源节约、质量可控等优点。
通过基础准备、组装生产、现场安装以及完成验收等环节，我们可以清晰地了解到整个施工过程的流程与步骤。
装配式建筑施工工艺流程实例详解(图文并茂)

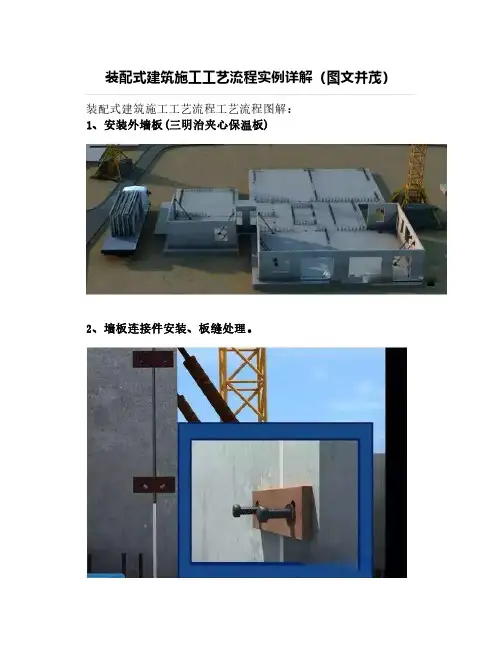

装配式建筑施工工艺流程实例详解（图文并茂）装配式建筑施工工艺流程工艺流程图解：1、安装外墙板(三明治夹心保温板)2、墙板连接件安装、板缝处理。
3、叠合梁安装4、内墙板安装。
5、柱、剪力墙钢筋绑扎。
6、电梯井道内模板安装。
7、剪力墙、柱模板安装。
8、墙、柱浇筑混凝土。
9、墙柱模板拆除、楼板支撑搭设、安装叠合式楼板。
10、吊装楼梯梯段。
11、工作面安装安全防护措施。
12、楼板拼缝处抗裂钢筋安装。
13、楼板内预埋管线安装、面层钢筋绑扎。
14、楼板混凝土浇筑。
15、进入上一层结构施工，拆除栏杆，吊装外墙板。
装配式建筑工艺与传统建筑工艺对比的5大优势：1、施工现场施工取消外架，取消了室内、外墙抹灰工序，钢筋由工厂统一配送，楼板底模取消，墙体塑料模板取代传统木模板，现场建筑垃圾可大幅减少。
装配式：传统式：2、PC构件在工厂预制，构件运输至施工现场后通过大型起重机械吊装就位。
操作工人只需进行扶板就位，临时固定等工作，大幅降低操作工人劳动强度。
装配式：传统式：3、门窗洞预留尺寸在工厂已完成，尺寸偏差完全可控。
室内门需预留的木砖、砼块在工厂也完成，定位精确，现场安装简单，安装质量易保证。
装配式：传统式：4、保温板夹在两层混凝土板之间，且每块墙板之间有有效的防火分隔，可以达到系统防火A级，避免大面积火灾隐患。
且保温效果好，保温层耐久性好，外墙为混凝土结构，防水抗渗效果好。
装配式：传统式：5、取消了内外粉刷，墙面均为混凝土墙面，有效避免开裂，空鼓、裂缝等墙体质量通病，同时平整度良好，可预先涂刷涂料或施工外饰面层或采用艺术混凝土作为饰面层，避免外饰面施工过程中的交叉污损风险。
装配式：传统式：。
装配式建筑施工工艺流程实例图解
装配式建筑施工工艺流程实例图解（一）装配式建筑已不在陌生，特别在近几年，3D打印技术的出现之后，装配式建筑将会成为新型建筑主流。
作为一名工程人，一定要知道装配式建筑的施工工艺流程。
下面我们就一起对比分析装配式与传统建筑的5大优势有哪些?装配式建筑施工工艺流程工艺流程图解：1、安装外墙板(三明治夹心保温板)2、墙板连接件安装、板缝处理。
3、叠合梁安装4、内墙板安装。
5、柱、剪力墙钢筋绑扎。
6、电梯井道内模板安装。
7、剪力墙9、墙柱模板拆除、楼板支撑搭设、安装叠合式楼板。
10、吊装楼梯梯段。
11、工作面安装安全防护措施。
12、楼板拼缝处抗裂钢筋安装。
13、楼板内预埋管线安装、面层钢筋绑扎。
14、楼板混凝土浇筑。
15、进入上一层结构施工，拆除栏杆，吊装外墙板。
装配式建筑工艺与传统建筑工艺对比的5大优势：1、施工现场施工取消外架，取消了室内、外墙抹灰工序，钢筋由工厂统一配送，楼板底模取消，墙体塑料模板取代传统木模板，现场建筑垃圾可大幅减少。
装配式：传统式：2、PC构件在工厂预制，构件运输至施工现场后通过大型起重机械吊装就位。
操作工人只需进行扶板就位，临时固定等工作，大幅降低操作工人劳动强度。
装配式：传统式：3、门窗洞预留尺寸在工厂已完成，尺寸偏差完全可控。
室内门需预留的木砖、砼块在工厂也完成，定位精确，现场安装简单，安装质量易保证。
装配式：传统式：4、保温板夹在两层混凝土板之间，且每块墙板之间有有效的防火分隔，可以达到系统防火A级，避免大面积火灾隐患。
且保温效果好，保温层耐久性好，外墙为混凝土结构，防水抗渗效果好。
装配式：传统式：5、取消了内外粉刷，墙面均为混凝土墙面，有效避免开裂，空鼓、裂缝等墙体质量通病，同时平整度良好，可预先涂刷涂料或施工外饰面层或采用艺术混凝土作为饰面层，避免外饰面施工过程中的交叉污损风险。
装配式：传统式：工程人，每天学一点儿，进步一点!。
装配整体式剪力墙结构体系图解(最终版)(1)
01 装配式建筑前景
装配式50%的概念：
评价依据为《装配式建筑评价标准》,以单体建筑 为评价，只评价地上建筑面积部分。
最低要求4条： 1、主体评分不低于20分。 2、围护评分不低于10分。 3、采用全装修。 4、装配率不低于50%。
根据目前市场情况，达到50%装配 率，主体部分至少得分34分，楼板预 制面积70%以上，墙体构件预制体积 35%以上。
1.预制墙板需采用专用靠放架运输；
1.预制叠合板采用叠层平放的方式运输，叠合板之间用
2.靠放架应具有足够的承载力及刚度，与地面倾斜角度 垫木隔离，垫木应上下对齐，垫木长、宽、高均不宜小
需根据预制墙板尺寸单独设计；
于100mm；
3.预制墙板宜对称靠放且饰面朝外，墙板之间宜采用木 2.板两端（至板端200mm）及跨中位置均设置垫木且间
1.预制构件堆放宜布置在塔吊覆盖范围内，且不 受其他工序施工作业影响的区域； 2.预制构件叠层堆放时，每层构件间的垫木或垫 块应在同一垂直线上； 3.预制构件叠放层数应根据构件与垫木或垫块的 承载力及堆垛稳定性确定，必要时设置构件倾覆 支架； 4.预制楼梯的棱角较多，应注意保护不要磕碰， 多层叠放时要注意高度和层数满足安全及吊装需 要。
04 水平构件安装工艺
叠合板式阳台与主体结构连接节点详图
全预制板式阳台与主体结构连接节点详图
04 水平构件安装工艺
施工准备
定位放线
空调板支撑安装并与 结构内侧拉结固定
板底支撑标高调整
空调板吊装
校核空调板标高及位 置
空调板临时性拉结固 定
空调板钢筋与梁、板 钢筋绑扎固定
梁、板混凝土浇筑
达到结构设计强度、 拆除支撑
Contents
装配式建筑从生产、建造到竣工全过程超全图解，再不懂就OUT了

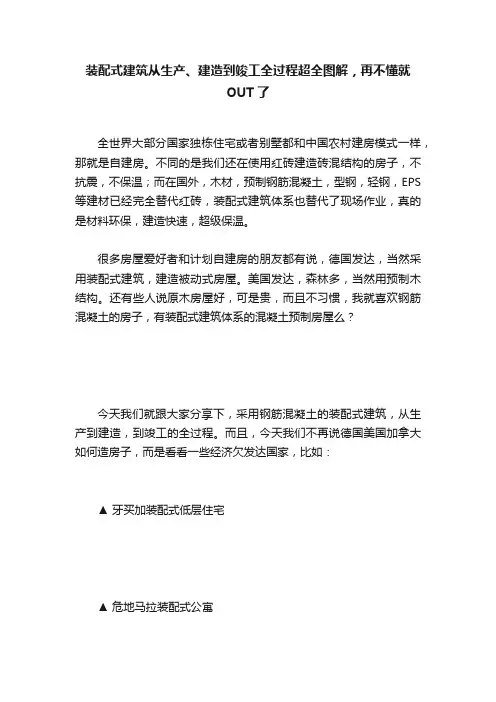

装配式建筑从生产、建造到竣工全过程超全图解，再不懂就OUT了全世界大部分国家独栋住宅或者别墅都和中国农村建房模式一样，那就是自建房。
不同的是我们还在使用红砖建造砖混结构的房子，不抗震，不保温；而在国外，木材，预制钢筋混凝土，型钢，轻钢，EPS 等建材已经完全替代红砖，装配式建筑体系也替代了现场作业，真的是材料环保，建造快速，超级保温。
很多房屋爱好者和计划自建房的朋友都有说，德国发达，当然采用装配式建筑，建造被动式房屋。
美国发达，森林多，当然用预制木结构。
还有些人说原木房屋好，可是贵，而且不习惯，我就喜欢钢筋混凝土的房子，有装配式建筑体系的混凝土预制房屋么？今天我们就跟大家分享下，采用钢筋混凝土的装配式建筑，从生产到建造，到竣工的全过程。
而且，今天我们不再说德国美国加拿大如何造房子，而是看看一些经济欠发达国家，比如：▲牙买加装配式低层住宅▲危地马拉装配式公寓▲南非装配式住宅▲菲力宾装配式建筑▲预制楼梯▲印度尼西亚装配式建筑体系建造的大楼今天我们看看这栋小房子从构件生产，基础准备，现场安装的全过程，钢筋混凝土转配式建筑你能接受了么？▲设计，3d立体设计，当然还需要标示出具体尺寸，以便工厂分解构件，逐一生产。
▲工厂里的模板，根据设计要求组合▲表层要铺一层钢筋网。
▲钢筋网与之前铺设主筋绑扎一起▲门窗洞口预留▲浇筑混凝土▲房子都要基础，工厂生产房屋构件的同时，现场就可以平整场地，夯实地基了。
（报名即将截止，4月7~9日来北京和行业大咖们一起畅聊，“新型建筑工业化创新技术交流会”给您好看！点击此处查看详情）▲脱模▲运输▲当然也有就在工地现场制作的。
▲吊装基础▲基础就位后安装混凝土底板▲墙板安装，小房子，东南西北四面墙，几分钟就搞定了。
▲屋面安装也非常快。
▲预留的洞口，构件之间连接靠高强度螺栓。
▲测试精度▲接缝摸胶▲安装屋顶装饰板房屋主体结构完成，门前的两个方柱也是预制的。
当然之后还要做防水，根据区域不同，做相应的保温处理，但这样建房子，是不是真的很快？。
