ArcGIS勾图斑详细步骤(有图)
ArcGIS勾图斑详细步骤有图
1.打开ArcGIS2.新建一个矢量图层：2.1打开ArcCatalog2.2选择你要新建的图层存储的位置2.3新建图层鼠标单击右键—new—folder2.4 图层名字（name）,图层属性（Feature Type:点线面选其一）如新建一个水体的图层，水体是面状的，要选polygen ,道路属性为polyline3.添加图层到ArcGIS3.1点击Add Data,选择你要添加的影像（一般为*.tif , *.img格式的）点击Add Data,选择你要添加的矢量（刚才新建的矢量图层，*.shp文件）3.2开始编辑：Editor-Start Editing3.3选择编辑工具（即勾图斑的笔）Sketch Tool, 如果加载了多个图层，工具栏中Target 选为你要编辑的图层:水体，start editing, 即可在该图层勾画水体部分了。
3.4 勾画完，保存。
附：这个是转载的第一部分：遥感影像解译的过程（人工目视解译）一．目标：在arc map软件中手工勾绘图斑，对遥感影像进行目视解译。
二．解译内容：梯田、沟台地、坝地、乔木林、灌木林、果园、人工草地、水库、淤地坝、剩余地类。
三．要求：1）图斑边界线的走向和形状与影像特征允许误差控制在1个像元内（ 2.5m）。
2）本项目成图比例尺为1：10000，最小图斑面积为400m2，条状图斑短边长度不应小于10m。
四．操作流程软件安装：先打开破解文件夹crack,看的安装说明文件install，照着操作步骤，先安装license，再装desktop主程序。
图斑勾绘：1．Arc Catalog中建立工作图层打开Arc Catalog，在自己的工作路径下，右击—new—shapefile，修改名字（如qinzhou），类型选择多段线polyline，导入影像的空间参考。
2．在Arc map中编辑图层（图示）1）打开影像数据和工作图层Editor工具条，Start editing，选择工作路径和要编辑的图层target：qinzhou，选择任务task：create new feature，使用铅笔工具，勾画图斑。
利用Arcgis完成土地利用规划图步骤

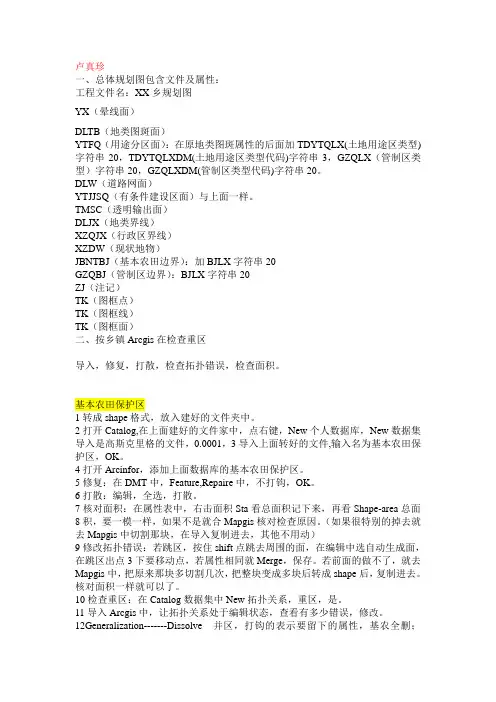

一、总体规划图包含文件及属性：工程文件名：XX乡规划图YX （晕线面）DLTB （地类图斑面）YTFQ （用途分区面）：在原地类图斑属性的后面加TDYTQLX（土地用途区类型）字符串20，TDYTQLXDM（土地用途区类型代码）字符串3, GZQLX （管制区类型）字符串20，GZQLXDM（管制区类型代码）字符串20。
DLW （道路网面）YTJJSQ （有条件建设区面）与上面一样。
TMSC （透明输出面）DLJX （地类界线）XZQJX （行政区界线）XZDW （现状地物）JBNTBJ （基本农田边界）：加BJLX字符串20GZQBJ （管制区边界）:BJLX字符串20ZJ （注记）TK （图框点）TK （图框线）TK （图框面）二、按乡镇Arcgis在检查重区导入，修复，打散，检查拓扑错误，检查面积。
1转成shape格式，放入建好的文件夹中。
2打开Catalog,在上面建好的文件家中，点右键，New个人数据库，New数据集导入是高斯克里格的文件，，3导入上面转好的文件,输入名为基本农田保护区，OK。
4打开Arcinfor,添加上面数据库的基本农田保护区。
5 修复：在DMT 中，Feature,Repaire 中，不打钩，OK。
6打散：编辑，全选，打散。
7核对面积：在属性表中，右击面积Sta看总面积记下来，再看Shape-area总面8积，要一模一样，如果不是就合Mapgis核对检查原因。
（如果很特别的掉去就去Mapgis中切割那块，在导入复制进去，其他不用动）9修改拓扑错误：若跳区，按住shift点跳去周围的面，在编辑中选自动生成面，在跳区出点3下要移动点，若属性相同就Merge，保存。
若前面的做不了，就去Mapgis中，把原来那块多切割几次，把整块变成多块后转成shape后，复制进去。
核对面积一样就可以了。
10检查重区：在Catalog数据集中New拓扑关系，重区，是。
11导入人废815中，让拓扑关系处于编辑状态，查看有多少错误，修改。
利用Arcgis完成土地利用规划图步骤
卢真珍一、总体规划图包含文件及属性：工程文件名：XX乡规划图YX（晕线面）DLTB（地类图斑面）YTFQ（用途分区面）：在原地类图斑属性的后面加TDYTQLX(土地用途区类型)字符串20，TDYTQLXDM(土地用途区类型代码)字符串3，GZQLX（管制区类型）字符串20，GZQLXDM(管制区类型代码)字符串20。
DLW（道路网面）YTJJSQ（有条件建设区面）与上面一样。
TMSC（透明输出面）DLJX（地类界线）XZQJX（行政区界线）XZDW（现状地物）JBNTBJ（基本农田边界）：加BJLX字符串20GZQBJ（管制区边界）：BJLX字符串20ZJ（注记）TK（图框点）TK（图框线）TK（图框面）二、按乡镇Arcgis在检查重区导入，修复，打散，检查拓扑错误，检查面积。
基本农田保护区1转成shape格式，放入建好的文件夹中。
2打开Catalog,在上面建好的文件家中，点右键，New个人数据库，New数据集导入是高斯克里格的文件，0.0001，3导入上面转好的文件,输入名为基本农田保护区，OK。
4打开Arcinfor，添加上面数据库的基本农田保护区。
5修复：在DMT中，Feature,Repaire中，不打钩，OK。
6打散：编辑，全选，打散。
7核对面积：在属性表中，右击面积Sta看总面积记下来，再看Shape-area总面8积，要一模一样，如果不是就合Mapgis核对检查原因。
（如果很特别的掉去就去Mapgis中切割那块，在导入复制进去，其他不用动）9修改拓扑错误：若跳区，按住shift点跳去周围的面，在编辑中选自动生成面，在跳区出点3下要移动点，若属性相同就Merge，保存。
若前面的做不了，就去Mapgis中，把原来那块多切割几次，把整块变成多块后转成shape后，复制进去。
核对面积一样就可以了。
10检查重区：在Catalog数据集中New拓扑关系，重区，是。
11导入Arcgis中，让拓扑关系处于编辑状态，查看有多少错误，修改。
利用Arcgis完成土地的利用规划图步骤
卢真珍一、总体规划图包含文件及属性：工程文件名：XX乡规划图YX（晕线面）DLTB（地类图斑面）YTFQ（用途分区面）：在原地类图斑属性的后面加TDYTQLX(土地用途区类型)字符串20，TDYTQLXDM(土地用途区类型代码)字符串3，GZQLX（管制区类型）字符串20，GZQLXDM(管制区类型代码)字符串20。
DLW（道路网面）YTJJSQ（有条件建设区面）与上面一样。
TMSC（透明输出面）DLJX（地类界线）XZQJX（行政区界线）XZDW（现状地物）JBNTBJ（基本农田边界）：加BJLX字符串20GZQBJ（管制区边界）：BJLX字符串20ZJ（注记）TK（图框点）TK（图框线）TK（图框面）二、按乡镇Arcgis在检查重区导入，修复，打散，检查拓扑错误，检查面积。
基本农田保护区1转成shape格式，放入建好的文件夹中。
2打开Catalog,在上面建好的文件家中，点右键，New个人数据库，New数据集导入是高斯克里格的文件，0.0001，3导入上面转好的文件,输入名为基本农田保护区，OK。
4打开Arcinfor，添加上面数据库的基本农田保护区。
5修复：在DMT中，Feature,Repaire中，不打钩，OK。
6打散：编辑，全选，打散。
7核对面积：在属性表中，右击面积Sta看总面积记下来，再看Shape-area总面8积，要一模一样，如果不是就合Mapgis核对检查原因。
（如果很特别的掉去就去Mapgis中切割那块，在导入复制进去，其他不用动）9修改拓扑错误：若跳区，按住shift点跳去周围的面，在编辑中选自动生成面，在跳区出点3下要移动点，若属性相同就Merge，保存。
若前面的做不了，就去Mapgis中，把原来那块多切割几次，把整块变成多块后转成shape后，复制进去。
核对面积一样就可以了。
10检查重区：在Catalog数据集中New拓扑关系，重区，是。
11导入Arcgis中，让拓扑关系处于编辑状态，查看有多少错误，修改。
利用Arcgis完成土地利用规划图步骤
卢真珍一、总体规划图包含文件及属性：工程文件名：XX乡规划图YX（晕线面）DLTB（地类图斑面）YTFQ（用途分区面）：在原地类图斑属性的后面加TDYTQLX(土地用途区类型)字符串20，TDYTQLXDM(土地用途区类型代码)字符串3，GZQLX（管制区类型）字符串20，GZQLXDM(管制区类型代码)字符串20。
DLW（道路网面）YTJJSQ（有条件建设区面）与上面一样。
TMSC（透明输出面）DLJX（地类界线）XZQJX（行政区界线）XZDW（现状地物）JBNTBJ（基本农田边界）：加BJLX字符串20GZQBJ（管制区边界）：BJLX字符串20ZJ（注记）TK（图框点）TK（图框线）TK（图框面）二、按乡镇Arcgis在检查重区导入，修复，打散，检查拓扑错误，检查面积。
基本农田保护区1转成shape格式，放入建好的文件夹中。
2打开Catalog,在上面建好的文件家中，点右键，New个人数据库，New数据集导入是高斯克里格的文件，0.0001，3导入上面转好的文件,输入名为基本农田保护区，OK。
4打开Arcinfor，添加上面数据库的基本农田保护区。
5修复：在DMT中，Feature,Repaire中，不打钩，OK。
6打散：编辑，全选，打散。
7核对面积：在属性表中，右击面积Sta看总面积记下来，再看Shape-area总面8积，要一模一样，如果不是就合Mapgis核对检查原因。
（如果很特别的掉去就去Mapgis中切割那块，在导入复制进去，其他不用动）9修改拓扑错误：若跳区，按住shift点跳去周围的面，在编辑中选自动生成面，在跳区出点3下要移动点，若属性相同就Merge，保存。
若前面的做不了，就去Mapgis中，把原来那块多切割几次，把整块变成多块后转成shape后，复制进去。
核对面积一样就可以了。
10检查重区：在Catalog数据集中New拓扑关系，重区，是。
11导入Arcgis中，让拓扑关系处于编辑状态，查看有多少错误，修改。
arcgis中图斑检查修改及属性录入(教程2)

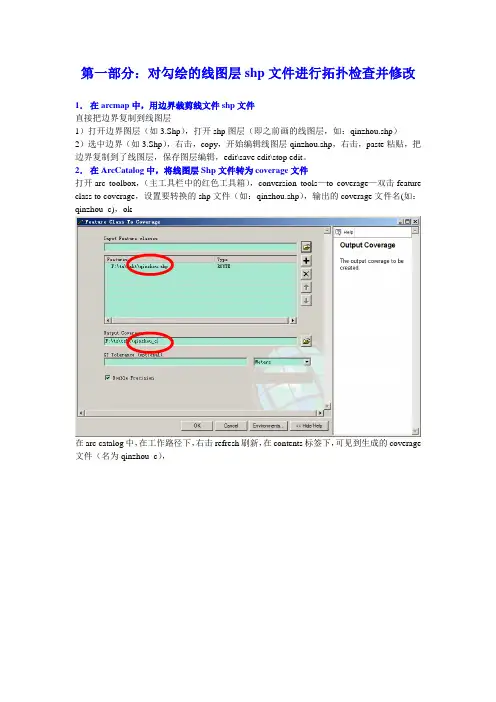

第一部分：对勾绘的线图层shp 文件进行拓扑检查并修改1． 在arcmap 中，用边界裁剪线文件shp 文件 直接把边界复制到线图层 1）打开边界图层（如3.Shp ），打开shp 图层（即之前画的线图层，如：qinzhou.shp ） 2）选中边界（如3.Shp ），右击，copy ，开始编辑线图层qinzhou.shp ，右击，paste 粘贴，把边界复制到了线图层，保存图层编辑，edit\save edit\stop edit 。
2． 在ArcCatalog 中，将线图层Shp 文件转为coverage 文件 打开arc toolbox ，（主工具栏中的红色工具箱），conversion tools —to coverage —双击feature class to coverage ，设置要转换的shp 文件（如：qinzhou.shp ），输出的coverage 文件名(如：qinzhou_c)，ok在arc catalog 中，在工作路径下，右击refresh 刷新，在contents 标签下，可见到生成的coverage 文件（名为qinzhou_c ），3．给coverage建立拓扑关系，生成面在arc catalog的右窗口中，contents标签下，右击生成的coverage（qinzhou_c）文件，点击propertis，打开属性窗口，在general标签下，点击build，再点击clean，此时，coverage文件中多了面状文件polygon，关闭属性窗口。
4．在arcmap中加载polygon，以polygon面为参考，修改线图层shp文件（qinzhou.shp）1）polygon的显示设置右击加载进来的qinzhou_c polygon文件名，在右键菜单点击properties，设置其显示方式，如图所示：（在symbology标签下，左侧选categories—unique values以唯一值的方式显示，value field选area，color ramp 选一种差异大的颜色，点击add all values，ok，关闭属性窗口。
ArcGIS勾图斑详细步骤(有图)
1.打开ArcGIS2.新建一个矢量图层：2.1打开ArcCatalog2.2选择你要新建的图层存储的位置2.3新建图层鼠标单击右键—new—folder2.4 图层名字（name）,图层属性（Feature Type:点线面选其一）如新建一个水体的图层，水体是面状的，要选polygen ,道路属性为polyline3.添加图层到ArcGIS3.1点击Add Data,选择你要添加的影像（一般为*.tif , *.img格式的）点击Add Data,选择你要添加的矢量（刚才新建的矢量图层，*.shp文件）3.2开始编辑：Editor-Start Editing3.3选择编辑工具（即勾图斑的笔）Sketch Tool, 如果加载了多个图层，工具栏中Target 选为你要编辑的图层:水体，start editing, 即可在该图层勾画水体部分了。
3.4 勾画完，保存。
附：这个是转载的第一部分：遥感影像解译的过程（人工目视解译）一．目标：在arc map软件中手工勾绘图斑，对遥感影像进行目视解译。
二．解译内容：梯田、沟台地、坝地、乔木林、灌木林、果园、人工草地、水库、淤地坝、剩余地类。
三．要求：1）图斑边界线的走向和形状与影像特征允许误差控制在1个像元内（ 2.5m）。
2）本项目成图比例尺为1：10000，最小图斑面积为400m2，条状图斑短边长度不应小于10m。
四．操作流程软件安装：先打开破解文件夹crack,看的安装说明文件install，照着操作步骤，先安装license，再装desktop主程序。
图斑勾绘：1．Arc Catalog中建立工作图层打开Arc Catalog，在自己的工作路径下，右击—new—shapefile，修改名字（如qinzhou），类型选择多段线polyline，导入影像的空间参考。
2．在Arc map中编辑图层（图示）1）打开影像数据和工作图层Editor工具条，Start editing，选择工作路径和要编辑的图层target：qinzhou，选择任务task：create new feature，使用铅笔工具，勾画图斑。
ArcGIS勾图斑详细步骤(有图)
1.打开ArcGIS2.新建一个矢量图层：2.1打开ArcCatalog2.2选择你要新建的图层存储的位置2.3新建图层鼠标单击右键—new—folder2.4 图层名字（name）,图层属性（Feature Type:点线面选其一）如新建一个水体的图层，水体是面状的，要选polygen ,道路属性为polyline3.添加图层到ArcGIS3.1点击Add Data,选择你要添加的影像（一般为*.tif , *.img格式的）点击Add Data,选择你要添加的矢量（刚才新建的矢量图层，*.shp文件）3.2开始编辑：Editor-Start Editing3.3选择编辑工具（即勾图斑的笔）Sketch Tool, 如果加载了多个图层，工具栏中Target 选为你要编辑的图层:水体， start editing, 即可在该图层勾画水体部分了。
3.4 勾画完，保存。
附：这个是的第一部分：遥感影像解译的过程（人工目视解译）一．目标：在arc map软件中手工勾绘图斑，对遥感影像进行目视解译。
二．解译容：梯田、沟台地、坝地、乔木林、灌木林、果园、人工草地、水库、淤地坝、剩余地类。
三．要求：1）图斑边界线的走向和形状与影像特征允许误差控制在1个像元（ 2.5m）。
2）本项目成图比例尺为1：10000，最小图斑面积为400m2，条状图斑短边长度不应小于10m。
四．操作流程软件安装：先打开破解文件夹crack,看的安装说明文件install，照着操作步骤，先安装license，再装desktop主程序。
图斑勾绘：1．Arc Catalog中建立工作图层打开Arc Catalog，在自己的工作路径下，右击—new—shapefile，修改名字（如qinzhou），类型选择多段线polyline，导入影像的空间参考。
2．在Arc map中编辑图层（图示）1）打开影像数据和工作图层Editor工具条，Start editing，选择工作路径和要编辑的图层target：qinzhou，选择任务task：create new feature，使用铅笔工具，勾画图斑。
用ARCGIS纠正地图
ARCGIS中进行地形图的配准1.1.1方法简介1.1.1.1方法0所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
对影像的配准有很多方法，下面介绍一种常用方法。
（1）打开 ArcMap，增加 Georeferncing 工具条。
（2）把需要进行纠正的影像增加到 ArcMap 中，会发现 Georeferncing 工具条中的工具被激活。
（3）在配准中我们需要知道一些特殊点的坐标，即控制点。
可以是经纬线网格的交点、公里网格的交点或者一些典型地物的坐标，我们可以从图中均匀的取几个点。
如果我们知道这些点在我们矢量坐标系内坐标，则用以下方法输入点的坐标值，如果不知道它们的坐标，则可以采用间接方法获取。
（4）首先将 Georeferncing 工具条的 Georeferncing 菜单下 Auto Adjust 不选择。
（5）在 Georeferncing 工具条上，点击 Add Control Point 按钮。
（6）使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置：（7）用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
（8）增加所有控制点后，在 Georeferencing 菜单下，点击 Update Display。
（9）更新后，就变成真实的坐标。
（10）在 Georeferencing 菜单下，点击 Rectify，将校准后的影像另存。
后面我们的数字化工作是对这个校准后的影像进行操作的。
1.1.1.2说法1在配准前，先在arctoolbox下的date management tool下的projections and transformations进行投影系统的定义；然后在arcmap中，利用georeferening工具，进行控制点的输入。
增加所有控制点后在georeferening工具下点击updatedisplay，最后rectify保存影像。
Mapgis勾绘地质图的基本操作
Mapgis勾绘地质图的基本操作一、扫描底图的装入1、打开Mapgis的主菜单，点击图形处理的输入编辑，在Mapgis编辑器中选择新建工程，确定后，进入Mapgis编辑子系统。
2、在“设置”菜单中，修改目录环境，使得以后所保存的项目都在某个预设的文件夹中。
3、在“v矢量化”菜单下，点击“装入光栅文件”，打开预先扫描好的地质底图（tif格式）。
二、制作坐标图框1、记下地图的比例尺，底图需要勾绘范围在工程图框中的对应坐标。
2、在Mapgis的主菜单，点击“实用服务”菜单下的“投影变换”。
3、在Mapgis投影变换系统中，点击自选图框进入“矩形图框参数输入”窗口。
在“矩形分幅方法”中选择“用户自定义坐标框”，在“网线类型中”选择“绘制实线坐标线”，根据勾图需要的坐标范围输入有关坐标起点、终点、间隔值、线宽、字体、文件名等参数，确定后计算机会自动生成需要的坐标图框。
然后保存。
4、如果所引入的坐标框与底图之间存在位置误差，可通过Mapgis 编辑子系统中“其他”菜单下的整体移动进行调整。
三、在工程图中引入坐标框在已打开地质底图的Mapgis编辑子系统中，于文件名底下的空白处右击鼠标，点击添加项目，将先前保存的坐标框点、线、面文件引入工程系统中。
四、点项目文件编辑所有的点图标、文字或数字标注都属于点文件。
1、在“文件名”下面的空栏中右击鼠标，后点击“新建点”，输入点文件名，确认。
2、在所要编辑的点文件前的小方框里打勾。
3、在“点编辑”菜单下或在图标栏中选择“输入点元”，进入“输入点图形”窗口，选择所要输入的类型，即注释或子图，确定后再输入相关的类型、大小、颜色等参数，确定后即完成一个点的点编辑。
4、点元输入后，如果位置、角度、大小、颜色和图案等参数不合适或需要改变，可在“点编辑”菜单下或在图标栏中选择相应的编辑工具进行调整。
5、某点元各项参数确定后，先点击需要保存的项目使其颜色变蓝，再点击鼠标右键，后点击“保存项目”保存该编辑项目。
利用Arcgis完成土地利用规划图步骤
卢真珍一、总体规划图包含文件及属性：工程文件名：XX乡规划图YX（晕线面）DLTB（地类图斑面）YTFQ（用途分区面）：在原地类图斑属性的后面加TDYTQLX(土地用途区类型)字符串20，TDYTQLXDM(土地用途区类型代码)字符串3，GZQLX（管制区类型）字符串20，GZQLXDM(管制区类型代码)字符串20。
DLW（道路网面）YTJJSQ（有条件建设区面）与上面一样。
TMSC（透明输出面）DLJX（地类界线）XZQJX（行政区界线）XZDW（现状地物）JBNTBJ（基本农田边界）：加BJLX字符串20GZQBJ（管制区边界）：BJLX字符串20ZJ（注记）TK（图框点）TK（图框线）TK（图框面）二、按乡镇Arcgis在检查重区导入，修复，打散，检查拓扑错误，检查面积。
基本农田保护区1转成shape格式，放入建好的文件夹中。
2打开Catalog,在上面建好的文件家中，点右键，New个人数据库，New数据集导入是高斯克里格的文件，0.0001，3导入上面转好的文件,输入名为基本农田保护区，OK。
4打开Arcinfor，添加上面数据库的基本农田保护区。
5修复：在DMT中，Feature,Repaire中，不打钩，OK。
6打散：编辑，全选，打散。
7核对面积：在属性表中，右击面积Sta看总面积记下来，再看Shape-area总面8积，要一模一样，如果不是就合Mapgis核对检查原因。
（如果很特别的掉去就去Mapgis中切割那块，在导入复制进去，其他不用动）9修改拓扑错误：若跳区，按住shift点跳去周围的面，在编辑中选自动生成面，在跳区出点3下要移动点，若属性相同就Merge，保存。
若前面的做不了，就去Mapgis中，把原来那块多切割几次，把整块变成多块后转成shape后，复制进去。
核对面积一样就可以了。
10检查重区：在Catalog数据集中New拓扑关系，重区，是。
11导入Arcgis中，让拓扑关系处于编辑状态，查看有多少错误，修改。
勾图斑
资料准备：新建文件夹，找好资料行政界线（xzjx）、数据库、前时相、后时相、落图，在模板中找到图斑和镶嵌块并改名字。
勾图斑：
1、准备：
（1）打开ArcMap，加入数据库的DLTB，提取出建设用地（jsyd），【若有批而未用（p），删除（在编辑状态）】；
（2）加入xzjx 、jctb、前后DOM；
（3）打渔网。
保存工程。
2、开始：
编辑状态、编辑jctb图层。
拉窗帘前后影像对比，按行走，根据手册，画出图斑。
随时保
存。
3、勾好图斑后，算面积；打散（看打散前后图斑数是否一致，若
增加，需要找到重号图斑，重新勾绘）。
4、若有云需要画云层矢量，用勾图斑模板
5、完成
镶嵌块：
1、打开ArcMap，加入行政界线（xzjx）、xq模板，复制xzjx到镶嵌块中；
2、加入落图（lt）、影像（DOM），选中lt，切镶嵌块（注意不要切xzjx）。
保存。
3、填属性表：算面积，其他手动填写。
土地挂钩MAPGIS制图方法
土地增减挂钩MAPGIS制图方法1、拿到土地利用现状分幅图后，将DLTB、DLJX、XZDW等有用的文件（一般是前三个）合并成总的文件，完成后关闭，打开合并后的DLTB区文件，在左边勾上文件，然后C 检查——工作区属性检查——属性结构（选择权属单位名称）——属性内容（选择项目所在的村）（不要关闭）；2、在左边新建区文件（区文件名称最好不要取名为DLTB），保存在你熟悉的文件夹里面，然后勾上。
再按第一步的最后双击你要的村Ctrl+C, Ctrl+V,(如果多村，就分别按标红的复制粘贴即可)，完后保存新建的文件关闭；备注：这个新建的区文件是为后面的第三步工程裁剪起作用的。
3、添加第一步合并的所有文件，然后在功能区选择其他——工程裁剪——新建文件夹（一般为项目区）——添加全部——选择全部——生成被裁剪工程——裁剪类型（内裁）——裁剪方式（拓扑裁剪）——装入裁剪框（选择第二步新建的区文件）——开始裁剪，完成后关闭，裁剪完成后新建文件夹内的所有内容就是项目区的内容。
（以下的工作内容都在这新建的文件夹里面进行）。
4、打开DLTB并勾上，然后在功能区选择其他——弧段转线，保存为DLJX（部分二调图的DLJX不完整，所以最后项目的文件建议用转出来的这个）。
复制粘贴一个DLJX成复件，改名为项目区范围线。
添加DLJX和项目区范围线，分别修改线参数（方法：关闭DLTB，在显示区右键打开工具箱，选择线部分，然后在左边选择DLJX并勾上，关闭项目区范围线，回到工具箱，选择统改线参数，替换结果勾上即可，完成后保存并关闭，打开项目区范围线，删除除边上的的所有线，完成后统改线参数，保存。
5、在左边新建一个区为拆旧区，勾上DLTB区文件，然后C检查——工作区属性检查——属性结构（选择地类名称）——属性内容（选择村庄）（不要关闭），然后再勾上拆旧区，双击村庄Ctrl+C,、Ctrl+V，保存。
关闭DLTB，在功能区选择其他——弧段转线，保存为拆旧地块范围线。
利用Arcgis完成土地利用规划图步骤
卢真珍一、总体规划图包含文件及属性：工程文件名：XX乡规划图YX （晕线面）DLTB （地类图斑面）YTFQ （用途分区面）：在原地类图斑属性的后面加TDYTQLX（土地用途区类型）字符串20, TDYTQLXDM（土地用途区类型代码）字符串3，GZQLX （管制区类型）字符串20，GZQLXDM（管制区类型代码）字符串20。
DLW （道路网面）YTJJSQ （有条件建设区面）与上面一样。
TMSC （透明输出面）DLJX （地类界线）XZQJX （行政区界线）XZDW （现状地物）JBNTBJ （基本农田边界）：力卩BJLX字符串20GZQBJ （管制区边界）：BJLX字符串20ZJ （注记）TK （图框点）TK （图框线）TK （图框面）二、按乡镇Arcgis在检查重区导入，修复，打散，检查拓扑错误，检查面积。
基本农田保护区1转成shape格式，放入建好的文件夹中。
2打开Catalog,在上面建好的文件家中，点右键，New个人数据库，New数据集导入是高斯克里格的文件，0.0001, 3导入上面转好的文件，输入名为基本农田保护区，0K。
4打开Arcinfor，添加上面数据库的基本农田保护区。
5 修复：在DMT 中，Feature,Repaire中，不打钩，OK。
6打散：编辑，全选，打散。
7核对面积：在属性表中，右击面积Sta看总面积记下来，再看Shape-area总面8积，要一模一样，如果不是就合Mapgis核对检查原因。
（如果很特别的掉去就去Mapgis中切割那块，在导入复制进去，其他不用动）9修改拓扑错误：若跳区，按住shift点跳去周围的面，在编辑中选自动生成面，在跳区出点3下要移动点，若属性相同就Merge，保存。
若前面的做不了，就去Mapgis中，把原来那块多切割几次，把整块变成多块后转成shape后,复制进去。
核对面积一样就可以了。
10检查重区：在Catalog数据集中New拓扑关系，重区，是。
ArcGIS勾图斑详细步骤(有图)
1.打开ArcGIS2.新建一个矢量图层：2.1打开ArcCatalog2.2选择你要新建的图层存储的位置2.3新建图层鼠标单击右键—new—folder2.4 图层名字（name）,图层属性（Feature Type:点线面选其一）如新建一个水体的图层，水体是面状的，要选polygen ,道路属性为polyline3.添加图层到ArcGIS3.1点击Add Data,选择你要添加的影像（一般为*.tif , *.img格式的）点击Add Data,选择你要添加的矢量（刚才新建的矢量图层，*.shp文件）3.2开始编辑：Editor-Start Editing3.3选择编辑工具（即勾图斑的笔）Sketch Tool, 如果加载了多个图层，工具栏中Target 选为你要编辑的图层:水体，start editing, 即可在该图层勾画水体部分了。
3.4 勾画完，保存。
附：这个是转载的第一部分：遥感影像解译的过程（人工目视解译）一．目标：在arc map软件中手工勾绘图斑，对遥感影像进行目视解译。
二．解译内容：梯田、沟台地、坝地、乔木林、灌木林、果园、人工草地、水库、淤地坝、剩余地类。
三．要求：1）图斑边界线的走向和形状与影像特征允许误差控制在1个像元内（2.5m）。
2）本项目成图比例尺为1：10000，最小图斑面积为400m2，条状图斑短边长度不应小于10m。
四．操作流程软件安装：先打开破解文件夹crack,看的安装说明文件install，照着操作步骤，先安装license，再装desktop主程序。
图斑勾绘：1．Arc Catalog中建立工作图层打开Arc Catalog，在自己的工作路径下，右击—new—shapefile，修改名字（如qinzhou），类型选择多段线polyline，导入影像的空间参考。
2．在Arc map中编辑图层（图示）1）打开影像数据和工作图层Editor工具条，Start editing，选择工作路径和要编辑的图层target：qinzhou，选择任务task：create new feature，使用铅笔工具，勾画图斑。
ArcGIS勾图斑详细步骤(有图)
1.打开ArcGIS
2.新建一个矢量图层：
2.1打开ArcCatalog
2.2选择你要新建的图层存储的位置
2.3新建图层鼠标单击右键—new—folder
2.4图层名字（name）,图层属性（FeatureType:点线面选其一）
如新建一个水体的图层，水体是面状的，要选polygen,道路属性为polyline
3.
点击
3.2
3.3选为你要3.4
在
1
210m。
四．操作流程
软件安装：
先打开破解文件夹crack,看的安装说明文件install，照着操作步骤，先安装license，再装desktop 主程序。
图斑勾绘：
仅供个人学习参考
1．?ArcCatalog中建立工作图层
打开ArcCatalog，在自己的工作路径下，右击—new—shapefile，修改名字（如qinzhou），类型选择多段线polyline，导入影像的空间参考。
2．?在Arcmap中编辑图层（图示）
1）打开影像数据和工作图层
Editor工具条，
3
C
4
Tools
5
3．?保存图层和项目工程
Editor—saveedits，stopediting保存图层编辑
File—save保存工作项目，设项目文件路径，文件名
仅供个人学习参考。
ArcGIS中地图配准步骤和注意点
ArcGIS中地图配准步骤和注意点ArcGIS中地图配准步骤和注意点在利用ArcGIS进行数字化,或者把栅格图像加载到已有坐标系的地图中时,首先的工作就是进行地图的空间配准。
对栅格图像进行配准时，可以用Georeferencing工具。
对已有GIS图与其它坐标系或者地图进行配准时，可以利用Spatial Adjustment工具。
1.利用Georeferencing工具配准栅格图像在ArcGIS里加载一幅栅格图，可以是照片或者是扫描图片。
如果在工具栏里没有显示Georeferencing工具条，则在工具栏处右击，点中Georeferencing。
在加载了栅格图后，Georeferencing工具条被激活。
如果加载了多幅图片，则在layer处选择要进行配准的图像。
点击Georeferencing工具条里的Georeferencing，取消auto adjust 选项。
（可以在Transformation里选择进行空间变换时所采用的方法。
）然后在Georeferencing工具条里点击add control point 命令添加控制点。
利用Georeferencing进行空间配准的原理即为栅格图上的特定点输入新的正确坐标。
此时点中某一点后可以有两种方式设置新的坐标：（1）点击某一点后，直接移动位置，在新的要配准的点上再次点击，则在两点之间建立连接。
（2）点击某一点后，再用鼠标右键点中它，在弹出的对话框里，点击输入X,Y值，然后可直接输入此点的绝对坐标。
为了使空间配准后尽量使配准的结果精确，可多设几个控制点（尽量围绕关注的地方平均设置）。
通常需要在7个点以上。
在设置好以后，可以点击Georeferencing工具条里的auto adjust或者update display进行配准。
此时可以看到配准的结果。
如果不满意，还可以对局部控制点进行调整，点中后直接手动即可。
完成配准后利用Georeferencing工具条中的update Georeferencing或者rectify命令保存配准结果。
在ARCGIS下土地利用图斑矢量化步骤
在ARCGIS下土地利用图斑矢量化步骤土地利用图斑矢量化步骤1、启动ArcMap程序，添加“栅格配准”工具条。
2、加载扫描的地形图。
3、对四个角进行配准。
4、校正，将配准后的地形图另存为GRID格式的栅格文件“”5、启动ArcCatalog，新建面要素的shp文件。
7、启动“编辑器”工具条，开始编辑，划出图框。
8、保存编辑。
9、停止编辑。
10、点击新建地图文档，将校正后的地形图“”和边框“”加载到ArcMap11、启动，找到空间分析工具(Spatial Analyst Tools)——提取——，双击进入.如图进行相应设置。
设置完成后，点确定，完成裁剪。
相应的数据保存为1-48-24-23c12、点击新建地图文档。
将1-48-24-23c加载到ArcMap13、启动ArcCatalog，新建线要素的shp文件。
命名为“1-48-24-23土地利用图斑线”14、将“1-48-24-23土地利用图斑线”添加到ArcMap 中。
15、编辑器—开始编辑——捕捉，用沿地形图边界先画一个边框线，16、继续用画地类图斑线。
如图（只画一部分作为示例，实际工作应全画完）17、保存编辑——停止编辑。
以下部分为拓朴查错，是为了检查图斑线的闭合情况，以便修改没有闭合的地方。
如果你画的好，全都闭合了，以下18——20步骤可以省略。
18、在ArcCatalog中建立个人地理数据库和要素集19、在ArcMap 中，将“1-48-24-23土地利用图斑线”导入要素集，命名为tpcc20、在ArcCatalog中，在上点右键——新建——拓扑。
下一步。
下一步在黑框中打勾，如下图下一步下一步点“添加规则”，选择“不能有悬挂点”，确定。
再点“添加规则”，选择“不能自重叠”，确定。
下一步完成。
选择“是”，得到如下结果：在ArcMap 中新建地图文档。
将和加载到ArcMap 中，如下图：上图中，红色的点表示图斑线没有闭合的地方。
如下图此时应打开编辑器，开始编辑——捕捉，对这些没有闭合的地方，进行修改，使之闭合，完成后保存编辑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.打开ArcGIS
2.新建一个矢量图层：
2.1打开ArcCatalog
2.2选择你要新建的图层存储的位置
2.3新建图层鼠标单击右键—new—folder
2.4 图层名字（name）,图层属性（Feature Type:点线面选其一）
如新建一个水体的图层，水体是面状的，要选polygen ,道路属性为polyline
3.添加图层到ArcGIS
3.1点击Add Data,选择你要添加的影像（一般为*.tif , *.img格式的）
点击Add Data,选择你要添加的矢量（刚才新建的矢量图层，*.shp文件）
3.2开始编辑：Editor-Start Editing
3.3选择编辑工具（即勾图斑的笔）Sketch Tool, 如果加载了多个图层，工具栏中Target 选为你要编辑的图层:水体，start editing, 即可在该图层勾画水体部分了。
3.4 勾画完，保存。
附：这个是转载的
第一部分：遥感影像解译的过程（人工目视解译）
一．目标：
在arc map软件中手工勾绘图斑，对遥感影像进行目视解译。
二．解译内容：
梯田、沟台地、坝地、乔木林、灌木林、果园、人工草地、水库、淤地坝、剩余地类。
三．要求：
1）图斑边界线的走向和形状与影像特征允许误差控制在1个像元内（ 2.5m）。
2）本项目成图比例尺为1：10000，最小图斑面积为400m2，条状图斑短边长度不应小于10m。
四．操作流程
软件安装：
先打开破解文件夹crack,看的安装说明文件install，照着操作步骤，先安装license，再装desktop主程序。
图斑勾绘：
1．Arc Catalog中建立工作图层
打开Arc Catalog，在自己的工作路径下，右击—new—shapefile，修改名字（如qinzhou），类型选择多段线polyline，导入影像的空间参考。
2．在Arc map中编辑图层（图示）
1）打开影像数据和工作图层
Editor工具条，
Start editing，选择工作路径和要编辑的图层target：qinzhou，选择任务task：create new feature，使用铅笔工具，勾画图斑。
结束线条编辑，直接双击，捕捉结点闭合，右击 finish sketch。
线条修改，task：modify futures，选中要修改的线条，鼠标移动到节点处，移动节点，右击，可删除，添加节点。
注意：线与线一定要闭合或相交成面。
2）打开捕捉：
editor—snapping—选择需捕捉的图层，vertex，edge，end前打勾，edit sketch，topology elements前打勾
3）编辑状态中的快捷键
C—移动，X—缩小，Z—放大，Ctrl+Z撤销
4）量测工具
Tools工具条中的量测工具（形如尺子），量测长度，面积
5）解译标识
（图表略）
3．保存图层和项目工程
Editor—save edits，stop editing保存图层编辑
File—save 保存工作项目，设项目文件路径，文件名。
