过零检测电路硬件平台说明书
PPE-1323 3323 电源检测器用户说明书
可程序电源供应器MODE : PPE1323 / 332382PEB33230M0目 录1.安全注意事项 (1)2.产品说明 (5)3.产品特性 (6)4.产品规格 (7)5.前面板与后面板说明 (9)5.1. 前面板说明﹕ (11)5.2. 后面板说明﹕ (15)6.操作使用说明 (15)6.1 输出电压/电流设定............................................................................................................................!C6.2 过电压( OVP ) / 过电流( OCP )保护设定.....................................................................................!C6.3 电压/ 电流步阶( STEP ) 设定.......................................................................................................!C6.4 数据储存( STORING ) 与叫出( RECALLING ) 设定.................................................................!C6.5 自动循序执行.....................................................................................................................................!C6.6 串联模式操作( PPE-3323 ONLY )...................................................................................................!C6.7TRACK 模式操作( PPE-3323 ONLY )............................................................................................!C6.83.3V / 5V 输出( PPE-3323 ONLY )..................................................................................................!C6.9PPE-1323/3323 最大输出设定值.......................................................................................................!C7.通讯接口 (20)7.1 串行传输命令表下命令方法.............................................................................................................!C7.2 错误讯息对照表.......................................................................................................................!C7.3RS-232C 串行接口命令.....................................................................................................................!C7.4 系统状态........................................................................................................................................!C8.调整与校正 (26)9.系统方块图与原理说明 (30)10. CE (33)1. 安全注意事项本仪器有针对个人使用安全做保护设计，并完成模拟各种恶劣环境的保护测试，以提供良好、安全的使用条件。
过零检测电路
硬件标准化格式
硬件标准化按以下步骤：
1.标准化的单元电路
如：开关电源电路、IPM驱动电路等
2.电路的基本功能
如：IPM驱动电路主要功能是驱动电机，使电机运行工作
3.应用范围（产品或负载）
如：IPM驱动电路，适合驱动哪些类型的电机，电机的基本参数电机基本参数：额定功率、额定线电压、额定电流、额定转速、最高转速、T-N曲线等等
4.原理图
PROTEL原理图和转成PDF图，关键器件的资料
5.工作原来
电路的工作原来描述：
6.应用的注意事项：
如A、电路基本参数的设置
B、PCB板的走线
C、软件对此电路配合使用的注意事项等等。
YTC642绝缘子零值测试仪 用户操作手册说明书
YTC642绝缘子零值测试仪用户操作手册目录一、概述 (2)二、原理 (2)三、使用方法 (2)四、注意技术参数 (3)五、保养、维修 (3)六、运输、贮存 (4)七、开箱及检查 (4)八、其它 (4)九、装箱清单 (5)十、注意事项 (5)一、概述YTC642绝缘子零值测试仪主要用于交流线路10～500kV的带电测量过线塔的绝缘子串电压分布值。
也可用于试验室内各种35kV以及交流电压绝缘子的电压分布测量。
是一种理想的保障线路运行安全的检测仪表和带电作业辅助工具。
二、原理YTC642绝缘子零值测试仪采用静电式结构，测量绝缘子两点之间电位差，将被测电压变成电场进行测量。
因而阻抗高，对于被测量系统的影响最小。
被测出的信号经内部放大处理，最后以电压值的形式，由LCD数字显示输出。
如果某一片绝缘子的电位差为 O 时 , 则该片绝缘于为零值绝缘子。
如果测试中某一节是标准值 50% 时说明其是劣化绝缘子。
根据所测的数据还可以绘制绝缘于分布电压图。
用来进下一步判断劣化绝缘子。
因此测量时操作迅速，简单明了。
三、使用方法参照装配图，组装YTC642仪表。
用M8螺丝将YTC642表装于绝缘操作杆上，杆的长度应符合带电作业的规定，见附表。
调整接头，使接触杆与被测绝缘子的悬挂方式对应，能顺利地接触到被测绝缘子两端的金属部分。
连接好插头，打开开关，有液晶显示便可工作，读数的单位为kV。
附表:配套绝缘操作杆要求额定电压（kV）有效长度（M）工频耐受电压试验时间（mim）试验结果标准值（KV）试验值（KV）35 2.5 95 95 1 合格66-110 3 220 220 1 合格220 3.5 440 440 1 合格330 4 380 380 5 合格500 5 580 580 5 合格四、主要技术参数测量范围：1~30kV精度：1级极间耐压：40kV极间电容：2Pf输出形式：液晶数字显示电源：DC9V （可充电电池）体积： Ø100*34（mm）重量：500g五、保养、维修１．验证设备的可用性仪器在使用前首先观察仪器外观是否有破损。
过零检测电路

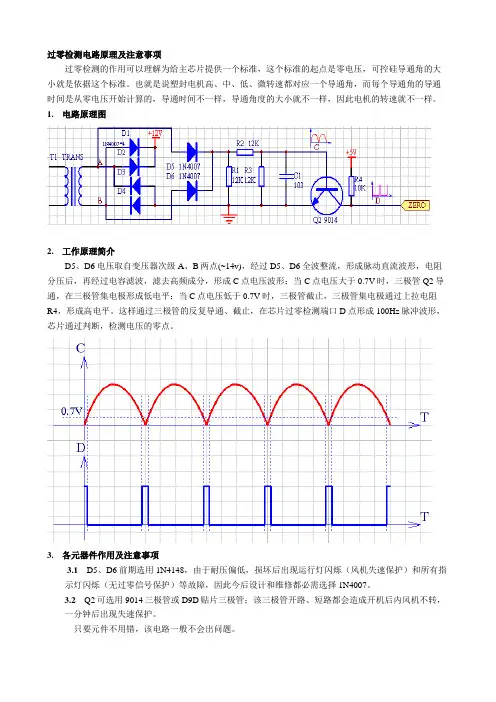

过零检测电路原理及注意事项
过零检测的作用可以理解为给主芯片提供一个标准，这个标准的起点是零电压，可控硅导通角的大小就是依据这个标准。
也就是说塑封电机高、中、低、微转速都对应一个导通角，而每个导通角的导通时间是从零电压开始计算的，导通时间不一样，导通角度的大小就不一样，因此电机的转速就不一样。
1.电路原理图
2.工作原理简介
D5、D6电压取自变压器次级A、B两点(~14v)，经过D5、D6全波整流，形成脉动直流波形，电阻分压后，再经过电容滤波，滤去高频成分，形成C点电压波形；当C点电压大于0.7V时，三极管Q2导通，在三极管集电极形成低电平；当C点电压低于0.7V时，三极管截止，三极管集电极通过上拉电阻
R4，形成高电平。
这样通过三极管的反复导通、截止，在芯片过零检测端口D点形成100Hz脉冲波形，芯片通过判断，检测电压的零点。
3.各元器件作用及注意事项
3.1D5、D6前期选用1N4148，由于耐压偏低，损坏后出现运行灯闪烁（风机失速保护）和所有指
示灯闪烁（无过零信号保护）等故障，因此今后设计和维修都必需选择1N4007。
3.2Q2可选用9014三极管或D9D贴片三极管；该三极管开路、短路都会造成开机后内风机不转，
一分钟后出现失速保护。
只要元件不用错，该电路一般不会出问题。
(电路设计)过零检测电路探讨
过零检测电路是一个常见的应用，其中运算放大器用作比较器。
它常被用来追踪正弦波形的变化，比如从正到负或从负到正的过零点电压的情况。
它同样被可被用作方波生成器。
过零检测电路还有许多应用，比如标志信号发生器，相位计和频率计等。
过零检测电路可以用很多方法来设计，比如使用晶体管，使用运算放大器或是光耦IC等。
该文中我们将使用运算放大器来打造一个过零检测电路，正如上面所说，此处的运算放大器用作比较器。
过零检测电路的理想波形如下从上图中可以看出当正弦波形过零时，运算放大器会从正转负或是从负转正。
这就是过零检测器如何检测波形过零的。
如你所见，输出波形为一个方波，所以过零检测器也被成为方波生成电路。
所需元器件运算放大器（LM741）变压器（23OV到12V）9V电源电阻（10kΩ χ3）面包板导线示波器电路图230V电源给到一个12-0-12V的变压器，它的相位输出连接到运算放大器的二号引脚，零线与电池的接地端短接。
电池的征集引脚与运算放大器的第7号引脚相连（VCc）。
过零检测电路的原理在过零检测电路中，运算放大器的非反向引脚与地相连,从而作为参考电压, 而一个正弦波输入（Vin）则输入运算放大器的反向引脚，如电路图说是。
随后输入电压与参考电压作比较。
此处可以使用大部分运算放大器的IC,这里我们用的是LM741.现在，我们来考虑正弦波的正半轴。
我们知道当非反向引脚端的电压要低于反向引脚时，运算放大器的输出为低或处于反向饱和状态。
因此，我们会看到一个负电压的波形。
再来看正弦波的负半轴，非反向引脚（参考电压）的电压大于反向引脚（输入电压），所以运算放大器的输出为高或正向饱和状态。
因此，我们会看到一个正电压的波形，如下图所示。
使用光耦的过零检测电路我们上面提到设计过零检测电路有许多方式。
以下电路中我们使用了光耦来实现同样的过零检测电路。
通过观察输出电压你可以发现每当输入交流波过零时，输出波形为高。
5个常用过零检测电路方案（有隔离和非隔离）过零检测电路在电子产品中是常见的电路，常用来测量关于AC电源零点、电源频率和相关相角等参数。
bldc反电动势过零检测方法

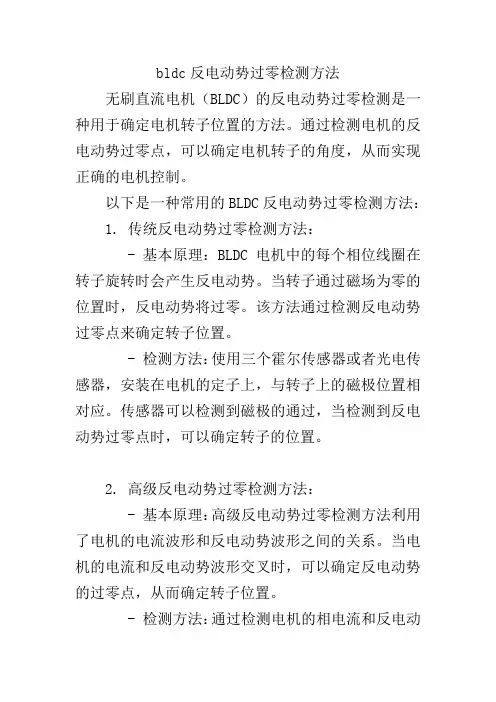

bldc反电动势过零检测方法
无刷直流电机（BLDC）的反电动势过零检测是一种用于确定电机转子位置的方法。
通过检测电机的反电动势过零点，可以确定电机转子的角度，从而实现正确的电机控制。
以下是一种常用的BLDC反电动势过零检测方法：
1. 传统反电动势过零检测方法：
- 基本原理：BLDC电机中的每个相位线圈在转子旋转时会产生反电动势。
当转子通过磁场为零的位置时，反电动势将过零。
该方法通过检测反电动势过零点来确定转子位置。
- 检测方法：使用三个霍尔传感器或者光电传感器，安装在电机的定子上，与转子上的磁极位置相对应。
传感器可以检测到磁极的通过，当检测到反电动势过零点时，可以确定转子的位置。
2. 高级反电动势过零检测方法：
- 基本原理：高级反电动势过零检测方法利用了电机的电流波形和反电动势波形之间的关系。
当电机的电流和反电动势波形交叉时，可以确定反电动势的过零点，从而确定转子位置。
- 检测方法：通过检测电机的相电流和反电动
势的波形，使用相位锁定环（PLL）或其他信号处理算法来计算反电动势的过零点。
这种方法可以提高反电动势过零检测的精度和稳定性。
无论是传统的反电动势过零检测方法还是高级的方法，都需要在电机控制器中进行相应的硬件和软件配置。
这些方法在BLDC电机控制系统中起着关键的作用，确保电机能够准确地进行控制和运行。
Doble TDR9000电路保护器测试系统用户手册说明书
Knowledge Is Power SM The World Leader in Diagnostic Test Instruments and Knowledge Services for Electric Power TDR9000Circuit BreakerTest SystemThe TDR9000 Circuit Breaker Test System provides efficient, accurate measurements of circuit breaker dynamic timingand motion. Field proven for over 25 years, more than 2,300 Doble circuit breaker diagnostic instruments are being used in the field today.TDR9000IntroductionThe TDR9000 Circuit Breaker T est System provides efficient, accurate measure-ments of circuit breaker dynamic timing and motion.Field proven for over 25 years, more than 2,300 Doble circuit breaker diagnos-tic instruments have been sold.Benefits• Accurate measurement of grading capacitors capacitance values, and insertion resistor resistance values –built-in, precision measurements for grading capacitors and insertion resistors testing eliminates the need for separate measuring instruments. No other product on the market can match the TDR9000 in this capability .• Immune to Interference –accuracy of test results is unaffected by severe conditions of electrostatic and electromagnetic inter-ference, present in harsh substation environments. • Modular Design –customize the system to match present testing requirements; field upgrade the system as required, to protect the capital investment.• High Accuracy Motion Recording –a patented digital rotary and linear transducer provides early diagnosis of mechanical problems, auxiliary switch and main contact timing errors. • Rugged and Reliable –the TDR9000 is a single box solution,providing the accuracy of a laboratory instrument with durability for field use.• Self-Diagnostics –self-diagnostics on demand ensures accurate and valid test results.• User-friendly PC interface –an intuitive control panel on your PC provides quick, efficient and simple testing of circuit breakers.• Comprehensive Testing –accurately measures all essential parameters of a circuit breaker in a single test for accurate diagnostics of the circuit breaker operation.DescriptionThe TDR9000 is a state-of-the art Circuit Breaker T est System engineered to test all types of circuit breakers. The modular con-struction of the TDR9000 allows testing of simple circuit breakers,to very complex circuit breakers, using a single, field-portable and rugged instrument. The modular design allows users to acquire a Circuit Breaker T est System matched to today’s specific testing applications and permits easy upgrades in the field to expand the capabilities to test different or more complex apparatus. The mod-ular design results in complete usage of its capital investment and simultaneously provides an upgrade path to test future circuit breaker designs.Packaged in a compact, portable and sturdy case, the TDR9000 is the singlebox solution for Circuit Breaker T esting in the field.The TDR9000 provides testing of up to eight breaks per phase,for a total of 24 main contacts simultaneously . The EHV TheBreaker Performance Report TDR9000 Version: RE 4.01Manufacturer :A.B.C. Electric Location: Webster CircuitModel Number: 1234-GW-10000Circuit : 45678Serial Number : 1-38Y1740Operator:YouInstr Book #: 33-123-C3Mechanism #:Mech Instr #:Special ID : 02472Operation Counter : 696::Test Type: TRIP Test Plan Name:Test was performed on 03/30/2004 at 13:09:10.Motion Channels 1-3 Transfer Function1.000 in Travel at the contacts is 1.000 in Travel at the transducer.Command ParametersTrip Pulse 4.00 cy Close Pulse 95.50 cyDelay 10.50 cy (Standing)Command Currents Trip Current16.55 A pkClose Current 0.72 A pkIdentificationTest TabulationOCB Contact Timing Reclose OperationReclose Dead Time Within a PhaseSpecificationsTest ResultsCompareMaximum 16.50 cy MinimumPhase A 16.92 cy Phase B 16.81Phase C 16.72Fail Fail FailReclose Dead Time Within the BreakerSpecificationTest ResultsCompareBreaker 16.72 cyFailMain Contact Opening Time Measured From Test InitiationSpecifications Test Results Travel Velocity CompareMaximum 1.90 cy Minimum 0.00CONTACT1 1.51 cy CONTACT2 1.60CONTACT3 1.680.48in0.680.848.84ft/s9.5011.40Pass Pass PassDelta Main Contact Opening Time Within the BreakerSpecifications Test results Compare Maximum 0.30 cyBreaker 0.17 cyPassMain Contact Reclosing Time Measured From Test InitiationSpecifications Test Results Travel Velocity Compare Maximum 20.00 cy Minimum 16.00CONTACT1 18.43 cy CONTACT2 18.41CONTACT3 18.400.52 in 0.500.477.40 ft/s 7.307.08Pass Pass PassDelta Main Contact Reclosing Time Within the BreakerSpecifications Test results Compare Maximum 0.30 cy Breaker 0.03 cyPass SpecificationsTest resultsCompareAverage Velocity in Open zone 1Maximum 16.00 ft/s Minimum 14.00Zone 1 1.000 in to 5.000 inVEL 1. 14.84 ft/sPassbounce. Digital transducers overcome errors associated with analog transducers,Reclose Operation Test Results such as slide wire transducers, where wire slippage or distortion can contributeThe TDR9000 System Panel with Trip and Close Command and Trip and CloseCommand Current Recording as well as general purpose event recording modulesTDR9000Doble Engineering CompanyMA USA 02472 Tel +Fax +1-617-926-0528Doble Engineered Strategies World-classLaboratoryServicesPremiereConferencesand EventsDobleOn-lineDatabaseIndustry-leadingDiagnosticsKnowledge Is PowerTDR9000 Control PanelEfficient operational Circuit Breakerverification is accomplished with theTDR9000 Control Panel. This user-friendly PC interface allows anoperator to configure the TDR9000for testing via a simple point and clickmouse operation. The TDR9000Control Panel’s intuitive controls allowcircuit breaker testing without the needfor an elaborate test plan. T est resultssuch as contact timing and instanta-neous velocity and displacement, canbe displayed graphically for instantanalysis, while an optional 8.5 inchthermal printer, provided with theTDR9000, prints out the test resultsfor a paper record. A test created in theTDR9000 Control Panel can be savedfor future use on the PC.。
过零检测
整个主控板上有三种电压：AC220V、DC12V和DC5V。
AC220V直接给压缩机、室外风机、室内风机和负离子产生器供电；AC220V经过降压，变为DC12V和DC5V，用于继电器和微控系统供电。
供电系统如图4-3所示，AC220V先经过变压器降压，然后从插座J1输入，经过整流桥进行全波整流，通过电容C2滤波，得到DC12V，再经过稳压片7805稳压，得到DC5V。
图中的采样点ZDS用于过零点的检测，二极管D1防止滤波电容C2 对采样点ZDS的影响。
图4-3供电系统4.4 过零检测电路过零检测电路如图4-4所示，用于检测AC220V的过零点，在整流桥路中采样全波整流信号，经过三极管及电阻电容组成整形电路，整形成脉冲波，可以触发外部中断，进行过零检测。
采样点和整形后的信号如图4-5所示。
过零检测的作用是为了控制光耦可控硅的触发角，从而控制室内风机风速的大小。
图4-4过零检测电路本文介绍的这种过零调功电路虽然简单，却能可靠的工作。
它适合于各类电热器具的调功，串激式电机的调功等。
可供电气工作人员参考。
字串6该装置的电路工作原理如图1所示（）。
它是由电源电路、交流电过零检测电路、十进制计数器/脉冲分配器及双向可控硅等组成。
220V市电经电源变压器T降压后，由二极管VD1、VD2构成的全波整流电路整流，由C滤波后供给整机电路工作。
经二极管VD3、VD4全波整流后，得到的脉动直流电压经R1后加到运算放大器IC1的反相输入端。
当脉动电压过零（也就是交流电压过零）时，IC1便出现过零脉冲。
IC2用于对过零脉冲进行计数和脉冲分配，从而产生可控硅触发信号。
S是功率调节开关，通过S改变IC2计数方式来调节交流负载的功率。
例如，当S位于“3”档时，IC2进行四进制计数，每输入4个过零脉冲仅产生2个触发脉冲去触发双向可控硅导通，因而该档为半功率档。
图中给出了4档，由于IC2具有10个输出端，将这些输出端适当的组合，就可以获得不同的功率档。
电路板检测说明书
主板耐久测试说明书一、设备说明本设备属自动化检测非标设备，用来检测电路板的品质。
可实现手动与自动检测功能，并对不良品可实现报警功能。
本设备外观图如图1所示，其结构主要是由开关电源、手动/自动旋钮、蜂鸣器、上升按钮、下降按钮、限位按钮、6个LED灯以及触摸屏组成。
6个LED 灯分别对应待检电路板5-6、12-13、14-15、16-17、18-19以及T3-T4输出端。
具体功能详见操作说明。
图1二、操作说明1、手动操作（1）将电路板正确安装在设备上，旋紧输出端子，确保接触良好。
（2）按下开关电源，使设备通电。
（3）旋动手动/自动旋钮，调到手动档。
（4）按住上升按钮，LED灯6亮，大概两秒后LED灯1亮，随后释放，LED6灭。
如图2-1所示。
16图2-1（5）按住下降按钮，LED3、4、5亮，释放后熄灭。
如图2-2所示。
1345图2-2（6）按住下降按钮，LED3、4、5亮后，再按住限位按钮，LED2亮，大概两秒后所有灯熄灭，手动测试结束。
如图2-3所示。
12345图2-3（7）如若LED指示灯不是按照上述方式点亮，请先检查接线端子处是否接好，其次检查电路板是否损坏。
2.自动测试（1）将电路板正确安装在设备上，旋紧输出端子，确保接触良好。
（2）按下开关电源，使设备通电。
（3）旋动手动/自动旋钮，调到自动档。
（4）点击触摸屏，进入监控画面。
如图2-4所示。
图2-4（5）测试循环次数设置。
点击触摸屏循环次数设置后面输入框，输入需要测试的次数。
如图2-5所示。
图2-5（6）点击开始，设备将自行进行检测。
触摸屏上运行状态灯变为绿色，并会实时显示测试次数。
如图3-6所示。
图3-6（7）自动测试结束后，若产品合格，触摸屏测试结果合格灯亮。
在检测中，若产品不合格，设备蜂鸣器响，触摸屏上测试结果不合格灯亮。
如图2-7所示。
图2-7（8）若测试中蜂鸣器警报响，请先检查接线端子处是否接好，其次检查电路板是否损坏。
三、注意事项1.正确接入220V交流电压，并确保电源线接地。
过零检测电路设计指引(5月28日)
文件编号：YK/ZB2-002版 本 号：1.0原 理 图 设 计 规 范一、过零检测电路设计指引编制/日期：审核/日期：会签/日期：批准/日期：广东盈科电子有限公司标记 次数更改文件号签名/日期更改记录过零检测电路设计指引（发布日期：2011-05-28）1 范围本设计指引对过零检测电路的电路原理，各器件的参数计算选择，相关技术要求和实际使用中的有关问题进行了阐述。
本设计指引适用于广东盈科电子有限公司的电控系统过零检测电路的设计。
2 定义无 3 总述过零检测的作用就是为给主芯片提供一个标准，这个标准的起点是零电压，可控硅导通角的大小就是依据这个标准。
一个好的过零检测电路必须是：保证电源电压过零时，会有一个脉冲信号输出。
并且，每个脉冲都有一个基准和过零点的时间一致。
4 典型电路在家电控制器中我们一般会用到以下几种单片机过零检测电路：变压器后取信号、变压器前取信号（三极管非隔离）、变压器前取信号（光耦隔离）、非隔离过零检测基本电路。
在实际应用时，可以根据不同的情况选用不同的方案。
4.1变压器后取信号（模块编号：GL-01） 4.1.1应用范围此电路主要应用于使用变压器的家用空调控制器中的过零检测。
4.1.2原理及框架标记 次数更改文件号签名/日期更改记录4.1.3电路说明图1取信号点在变压器的次级线圈，若未加虚线所示的二极管，经三极管整形后成为方波信号，也可以在变压器后加两个二极管（如图虚线框所示）进行全波整流后再取信号，且不会降低后面的电压（对电压要求高的电路可采用此方案）。
4.1.4关键元器件参数选择滤波电容C101取值1000PF。
4.1.5使用注意事项根据干扰情况加RC 滤波（C102、R104），R104取值1K，C102取值1000PF。
4.2变压器前取信号（非隔离）（模块编号：GL-02） 4.2.1应用范围此电路主要应用于使用可控硅且未隔离的家电控制器中的过零检测。
4.2.2原理及框架4.3.2原理及框架标记次数更改文件号签名/日期 更改记录标记 次数更改文件号签名/日期更改记录附加说明：本标准由技术委员会提出。
CN-0394说明书
Rev. 0Circuits from the Lab® reference designs from Analog Devices have been designed and built by Analog Devices engineers. Standard engineering practices have been employed in the design and construction of each circuit, and their function and performance have been tested and verified in a lab environment at room temperature. However, you are solely responsible for testing the circuit anddetermining its suitability and applicability for your use and application. Accordingly, in no event shall Analog Devices be liable for direct, indirect, special, incidental, consequential or punitive damages due to any cause whatsoever One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A. Tel: 电路笔记CN-0394带Arduino兼容模拟接口的灵活、低功耗、4通道热电偶系统评估和设计支持电路评估板CN-0394电路评估板(EVAL-CN0394-ARDZ) ADICUP360评估板(EVAL-ADICUP360)设计和集成文件原理图、布局文件、物料清单电路功能与优势图1所示电路是一种灵活的集成式4通道热电偶测量系统，基于Arduino兼容EVAL-ADICUP360平台，包含ADuCM360低功耗精密模拟微控制器。
M9000说明书
⑥检测完，测试线及时脱离交流电路，关闭电源开关，逆时针将（mA）调节旋钮旋到底，直键开关复位，量程转换开关推至100mA端。
3、测交流电压
按下V档直键开关，打开电源开关。
按接线图二，由“检测”二插座接至单相或三相电路中，分别可测单相220V或380V电压，此时显示屏显示在线交流电压值。
