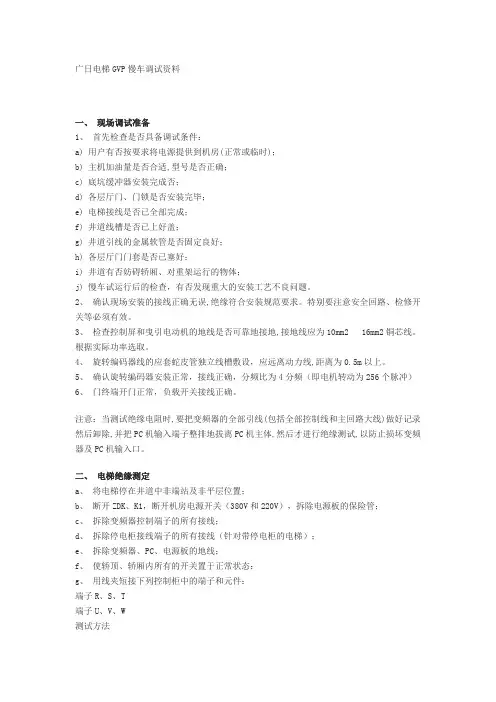

【日立】广日电梯GVP慢车调试资料
广日电梯GVP慢车调试资料一、现场调试准备1、首先检查是否具备调试条件：a) 用户有否按要求将电源提供到机房(正常或临时)；b) 主机加油量是否合适,型号是否正确；c) 底坑缓冲器安装完成否；d) 各层厅门、门锁是否安装完毕；e) 电梯接线是否已全部完成；f) 井道线槽是否已上好盖；g) 井道引线的金属软管是否固定良好；h) 各层厅门门套是否已塞好；i) 井道有否妨碍轿厢、对重架运行的物体；j) 慢车试运行后的检查，有否发现重大的安装工艺不良问题。
2、确认现场安装的接线正确无误,绝缘符合安装规范要求。
特别要注意安全回路、检修开关等必须有效。
3、检查控制屏和曳引电动机的地线是否可靠地接地,接地线应为10mm216mm2铜芯线。
根据实际功率选取。
4、旋转编码器线的应套蛇皮管独立线槽敷设，应远离动力线,距离为0.5m以上。
5、确认旋转编码器安装正常，接线正确，分频比为4分频（即电机转动为256个脉冲）6、门终端开门正常，负载开关接线正确。
注意：当测试绝缘电阻时,要把变频器的全部引线(包括全部控制线和主回路大线)做好记录然后卸除,并把PC机输入端子整排地拔离PC机主体,然后才进行绝缘测试,以防止损坏变频器及PC机输入口。
二、电梯绝缘测定a、将电梯停在井道中非端站及非平层位置；b、断开ZDK、K1，断开机房电源开关（380V和220V），拆除电源板的保险管；c、拆除变频器控制端子的所有接线；d、拆除停电柜接线端子的所有接线（针对带停电柜的电梯）；e、拆除变频器、PC、电源板的地线；f、使轿顶、轿厢内所有的开关置于正常状态；g、用线夹短接下列控制柜中的端子和元件：端子R、S、T端子U、V、W测试方法a、用模拟测试表分别量度下表中带（*）的回路于控制柜接地板之间的绝缘电阻；b、用DC500V直流高阻表分别测试下表中1~5项各回路与控制柜接地板之间的耐压和绝缘电阻。
电路名称测试点标准值（兆欧）1 电源端子R、S、T短接点≥0.52 电动机回路端子U、V、W短接点≥0.53 照明回路220V 端子FL-39、FL-40 ≥0.54 照明回路36V 端子FL-37、FL-38 ≥0.55 抱闸回路端子FL-12、FL-13 ≥0.5*6 信号回路电源板上端子排JP1.1~JP1.10、JP2.1~JP2.12 ≥0.25*7 控制回路空气开关K1次级端≥0.25注意：1、不要用高阻表对变频器的控制端子进行测试，否则将损坏变频器的电气元件。
广日电梯GVK GVB GVH GVZ调试资料
7]电梯下行未进入减速时投入消防;应不减速直接返基站，停车开门后M66↓M166↑。
8]电梯下行已进入减速时投入消防;应减速停车后不开门，起动返基站M66↓、M166↑。
9]消防投入后的消防返回状态，一切内、外呼信号均被清除。
2.消防管制试验;[消防管制时M66↓、M166↑]
5.用轿内检修随意上行或下行,观层楼数显的变化是否正确并从底层上行到顶层,又从顶层到底层,观层楼数显,若正确,即可试行快车.
二.平层精度调整
1. 各层上下均欠平层时;
a. 欠平层50mm以下时,上行可减少DD274数值,下行可减少DD276的值.
b. 超平层50mm以下时,上行可增加DD274的值,下行可增加DD276的值.,
五.若在正常行车时上、下端站总是超平层，很可能是由于上限位开关安装位置太低或下限位开关安装位置太高造成。请注意安装位置是否正确。
六。附注;
A.梯种不同、电梯速度不同，每个脉冲代表的井道实际距离的值则不同，DD270、DD292、DD274、DD276、D251等的设置也不同，请参看附表一。
l. 保证在完全平层时才调校该层隔磁板.
m. 隔磁板安装位置要确保精确.
n.另外,在发现平层不理想时,应首先检查电梯是否有足够的爬行段,接地是否良好,旋转编码器线敷设是否符合要求,不要急于调整平层参数及隔磁板.
三.自动状态
1.把自动[无司机]开关置自动状态[X25亮、M16↓]，检查各层楼外呼信号的选向、运行、减速、消号等情况是否正常。若不正常，应查找井道接线是否出错[因控制屏已经过厂内检查试验]。
5轿内检修下行可用11L40与最低层站的内指令输入点短接.
B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
广日电梯调试专业技术资料
广日电梯调试技术资料————————————————————————————————作者：————————————————————————————————日期：广日电梯调试技术资料首先进行现场电气线路检查。
一.检修状态试运行A.轿内检修：1.检查复核变频器的设定参数是否符合要求。
2.在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3.此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4.轿内检修上行可用11L14高层站的内指令输入点短接。
5.轿内检修下行可用11L40与最低层站的内指令输入点短接.B. 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
1.轿顶检修上行11L40与21L6 短接[X11亮]2 .轿顶检修下行11L40与21L7短接。
[X12亮]。
3.检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。
GMJ 上行;SJ上行或XJ上行]。
当门完全关闭后[Y3熄;GMJ下行。
Y14或Y15｀Y12｀Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否，就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上｀下行的行程不要控制太长。
6.在机房试验检修运行正常后，可进入轿顶操作。
C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。
2. 检查轿顶检修是否优先。
3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4. 若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
广日电梯GVK GVB GVH GVZ调试资料
广日电梯GVK GVB GVH GVZ调试资料.txt你妈生你的时候是不是把人给扔了把胎盘养大？别把虾米不当海鲜。
别把虾米不当海鲜。
首先进行现场电气线路检查。
一.检修状态试运行A轿内检修：1检查复核变频器的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4轿内检修上行可用11L14高层站的内指令输入点短接。
5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。
轿顶检修下行11L40与21L7短接。
[X12亮]。
3检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。
GMJ上行;SJ上行或XJ上行]。
当门完全关闭后[Y3熄;GMJ下行。
Y14或Y15`Y12`Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否，就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6.在机房试验检修运行正常后，可进入轿顶操作。
C.轿顶操作;1.检查各轿顶安全回路的所有开关是否有效。
2.检查轿顶检修是否优先。
3.在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4.若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
D.测层高。
1.电梯在最低层平层，保持正常状态待命。
广日电梯调试技术
广日电梯调试技术资料首先进行现场电气线路检查.一.检修状态试运行A.轿内检修：1.检查复核变频器的设定参数是否符合要求.2.在轿厢内将检修开关置于检修状态.然后轿厢内不要留人,而上机房控制屏上操作.3.此时PC机输入点X7亮,X10灭可用轿内检修方式试运行.4.轿内检修上行可用11L14高层站的内指令输入点短接.5.轿内检修下行可用11L40与最低层站的内指令输入点短接.B.轿顶检修：此时X7.X10不亮,可用轿顶检修试运行.1.轿顶检修上行11L40与21L6短接[X11亮]2.轿顶检修下行11L40与21L7短接.[X12亮].3.检修运行电梯状态;当11L40与慢上或慢下点时,电梯应立即关门[PC出点Y3.GMJ上行;SJ上行或XJ上行].当门完全关闭后[Y3熄;GMJ下行.Y14或Y15｀Y12｀Y0亮].电梯马上起动向上或向下运行.此时要观察电梯运行方向是否与你的指令方向一致;如否,就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致.同时,要观察变频器参数LF88和LF89的方向[+与-]是否一致.如否,就要将变频器LF18的设定值[on/off]改变.直到两者方向一致.4.检修状态运行停止后应立即开门.5.请注意,由于电梯首次运行,井道情况不清,恐防轿厢碰撞井道件故上｀下行的行程不要控制太长.6.在机房试验检修运行正常后,可进入轿顶操作.C.轿顶操作;1.检查各轿顶安全回路的所有开关是否有效.2.检查轿顶检修是否优先.3.在上面1、2项正常后可试按轿顶上行或下行按钮,进行轿顶检修运行,若不正常,应的打轿顶急停后进行检查.4.若轿顶检修点动上、下行均正常.可在轿顶上检修上下行对井道件进行全程检查.查看井道件安装是否正确.D.测层高.1.电梯在最低层平层,保持正常状态待命.2.将PLC运行开关置OFF,用HPP将M812置ON;M811、M510置OFF,M150置ON[M150是测层高的开关,M510自动,M811上减速M812下减速]C235清零.3.PLC、RUN开关置ON,此时电梯会自动关门,检修速度上行;到达顶层后自动停下.至此测高工作结束.且监测到Z=2n[n为层站数];D250=n.用编程器监测M510是否NO,如否,则测高失败,要重做上述工作.4.注意：PLC所记录的DD202～DD[200+2n]数值就是层高表,可作日后维修时使用,不得随意改动PC机内层高表的数值.5.用轿内检修随意上行或下行,观层楼数显的变化是否正确并从底层上行到顶层,又从顶层到底层,观层楼数显,若正确,即可试行快车.二.平层精度调整1.各层上下均欠平层时;a.欠平层50mm以下时,上行可减少DD274数值,下行可减少DD276的值.b.超平层50mm以下时,上行可增加DD274的值,下行可增加DD276的值.,c.上行3楼欠平层而下行3楼超平层时,设平层误差为20mm,此时;d.把3楼隔磁板上移20mm.e.把3楼对应的层高表中的存储器DD206的值加大对应于20mm距离脉冲数.f.在PC数据寄存器DD358的数值为每mm有多少个脉冲,所以20mm的脉冲数PI为;g.PI=20╳DD358h.设原来测高时测定的DD206=P,则新的DD206=P+P1.i.若上行3楼超平层,而下行3楼欠平层时,设平层误差为20mm,此时应;j.把3楼隔磁板下移20mm.k.把对应于3楼的层高表中存储器DD206的值减少对应于20mm距离的脉冲数.若测高测得DD206=P,则应要调整DD206=P-P1.由此可见,在测高之前必须耐心地调校好各层的平层隔磁板;l.保证在完全平层时才调校该层隔磁板.m.隔磁板安装位置要确保精确.n.另外,在发现平层不理想时,应首先检查电梯是否有足够的爬行段,接地是否良好,旋转编码器线敷设是否符合要求,不要急于调整平层参数及隔磁板.三.自动状态1.把自动无司机开关置自动状态X25亮、M16↓,检查各层楼外呼信号的选向、运行、减速、消号等情况是否正常.若不正常,应查找井道接线是否出错因控制屏已经过厂内检查试验.2.当需要测绝缘电阻时,要把变频器的全部引线包括全部控制线和主回路大线做好记录然后卸除,并把PC机输入端整排地拔离PC机主体,然后才进行各种端子的绝缘测试,以防止损坏变频器及PC机输入口.四.试运行自救功能和消防功能A.自救运行功能;试验方法是让电梯正常运行到脱离门区后,即X4↑时,按下急停开关使之停车,并使急停开关复位,此时M99↑.若此时电梯停在1楼或2楼,则选择上行M61↑;若此时电梯在3楼或3楼以上,则选择下行M62↑.与此同时M99↑后,延时4秒后T48↑、M100↑,Y14↑或Y15↑、Y12↑、Y0↑,电梯进入自救运行自救运行时Y27↑,蜂鸣器响,使电梯进入开门区X4↓,电梯便可停车、开门.B.电梯消防功能的试验;1.消防返回试验;消防返回时M66↑1电梯在基站关好门时投入消防;应立即开门,门开尽后M66↓、M166↑.2电梯开尽门停在基站时投入消防;即M66↓、M166↑.3电梯正在上行未进入减速时投入消防;应在就近层站减速停车后不开门,并马上启动返基站,返基站减速停车开门后M66↓、M166↑.4电梯正在上行进入减速时投入消防;减速后停车不开门,而启动返基站,停车开门M66↓、M166↑.5电梯停在非基站未关门时投入消防;应立即关门后起动返回基站,停车开门后M66↓、M166↑.6电梯停在非基站已关好门时投入消防;应立即启动返回基站,开门后M66↓、M166↑.7电梯下行未进入减速时投入消防;应不减速直接返基站,停车开门后M66↓M166↑.8电梯下行已进入减速时投入消防;应减速停车后不开门,起动返基站M66↓、M166↑.9消防投入后的消防返回状态,一切内、外呼信号均被清除.2.消防管制试验;消防管制时M66↓、M166↑1只有内指令有效,而且内指令不能在运行之前自保持,外呼信号无效.2在基站时内指令可以关门,但在运行之前松开内指令按钮,要求能立即关门即关门不可自保持.3每次停车均全消内指令即最近内指令有效.4在非基站停车,不能自动开门,而只能点动开门.当松开开门按钮,应立即停止开门,并马上自动连续地关门关门要求自保,但安全触板、超载仍有效.五.若在正常行车时上、下端站总是超平层,很可能是由于上限位开关安装位置太低或下限位开关安装位置太高造成.请注意安装位置是否正确.六.附注;A.梯种不同、电梯速度不同,每个脉冲代表的井道实际距离的值则不同,DD270、DD292、DD274、DD276、D251等的设置也不同,请参看附表一.附表一;数据寄存器数值设定表电梯速度DD274DD276DD270DD292DD251DD3401m/s1501503800n2n1.5m/s20020050002700n2n注;n为层高楼数.附表二;F4变频器参数表代号内容范围设定LF00操作许可0LF01更改密码LF02指令输入模式1～42LF03分频倍数1～1288LF04电机类型On～offOnLF05电机旋转方向On～offOnLF1O电机额定功率0.00～75.00按电机铭牌LF11电机额定转速100～6000按电机铭牌LF12电机额定电流1.0～200.0按电机铭牌LF13电机额定频率20～100按电机铭牌LF14电机额定电压1～650按电机铭牌LF15电机功率因数0.01～10.86LF17编码器脉冲数200～100001024LF18旋转编码器相序On～offOnLF20电梯额定速度0.000～15按设计书LF21曳引机绳轮直径200～2000按设计书LF22减速比0.99～99.99按设计书LF23绕绳方式1～8按设计书LF24载重量0～65535按设计书LF30控制方式0～12LF38运行频率0～8KHZ0LF41爬行速度0～0.300m/s0.02LF42额定速度0～15m/s按设计书LF43检修速度0～0.63m/s0.25LF44第一速度0～15m/s0.9LF45第二速度0.000～15m/s0LF50启动圆弧0.10～9.990.80LF51加速0.10～2.001.00LF52减速圆弧0.10～9.990.8LF53减速0.10～2.001.00LF54停车圆弧Off～9.990.02LF60抱闸速度0.000～0.0100.002LF61超速监视0.000～181.1×LF42LF62减速监视0.000～18等于LF42LF70松闸时间0.003～3.000.3注;有项为现场调整.日立NPX故障码一览表:主B95NPX副B95NPX10输入接口电压异常11机厢I/O传送异常12相对应之计算机故障13并列通讯故障14并列输入缓冲讯号异常15P48V电源不正常欠一相16控制电源不正常抑压回路OFF故障17电梯机号错误2050BON故障2050BON故障2210TON故障2215BON故障23运行方式输入讯号异常23规格表错误24安全装置动作24抑制电路异常抑压回路ON故障25软件WDT动作25软件WDT动作26连续三次门不开启27重复故障出现31慢车超速检出摩打速度32旋转编码器R.E故障133旋转编码器R.E故障235旋转编码器R.E接线错误37逆转运行检出38副计算机与SH计算机间通信错误39副计算机与SH计算机规格资料不一致3ASH计算机ROM恋和SUM故障40电压不足检出检查再生晶体管IGBT74140D40GON故障4250BOFF故障4410TOFF故障4415BOFF故障46速度指令输入缓冲故障48电流不足检出50IPM晶体故障51BCS动作测试52过电压检出53BCS制异常附有BCS1时使用B89芽箱时54SH计算机停止主B95NPX副B95NPX55光电耦合器检出故障不足电压检出56楼层高度表总和错误时终层停止61楼层高度测定错误62切断门电源的双向管异常62摩打速度不正常偏差63BCS故障64摩打高速运转超速64摩打高速运转超速70同步位置异常71SDS速度异常检出71SDS速度异常检出72楼层高度表总和错误82门热感动作90重量测试计算机异常91重复故障10分钟内6次以上93SDSON故障96过电压100次97ROM总和错误A0DZA飞器开路故障A1门微电脑测试A1DZB飞器开路故障A2门微电脑故障A2FML飞器开路故障A4对方计算机的WDT动作超过6次A4对方计算机的WDT动作超过6次A5摩打超荷检出A7安全回流运行经常发生B0联组电梯通讯异常B2待机系方面微电脑异常B3运行系方面微电脑异常B4外拎手共享线路异常B5群控微电脑故障B6单独之电梯外拎手回路异常C0EP型飞器MUMD故障C1门微电脑检测C2FML飞器OFF故障C4对方微电脑WDT动作C4对方微电脑WDT动作C5平时97N接点OFFC6ALP运行异常缆式C7门开或门闭死锁不能动C8BCS异常附有BCS2时。
广日GreenMax系统电梯调试手册V01
编号：SJG 05-008 版本号：01GreenMax系统电梯调试手册（电气部分）编制________________校对标准化审定_________________批准__________________广州广日电梯工业有限公司2005年12月说明：本调试手册所列的全部内容仅适用于GreenMax系统电梯（GreenMax系统适用于以无齿同步电机为拖动系统的梯种）控制系统调试使用，不作其它控制系统调试使用。
目录一、键盘操作说明 (2)二、井道开关及上、下平层感应器的位置 (2)三、慢车、快车调试说明 (4)四、变频器参数 (21)五、PI值调整说明 (26)六、故障代码表 (27)七、改进意见表................................... 附页第一章：键盘操作说明GreenMax系统可以通过控制板上的LED+按键的键盘部分及操纵面板部分对控制系统进行参数设定、状态监视、控制驱动器的运行/停止等操作。
其键盘操作方法与GRE01系统相同，具体操作方法请参考资料《SJK04-010》第二章：井道开关及上、下平层感应器的位置一、井道开关的位置在GreenMax系统中，要求井道中安装的开关有两种情形1、若梯速不超过1m/s时，要求井道中安装上下对应的上、下极限开关（SZK XZK、上、下限位开关（SWK XWK、上、下单层强慢开关（SHK XHK各一个；2、若梯速超过1m/s时，除要求井道中安装上下对应的上、下极限开关（SZK XZK、上、下限位开关（SWK XWK、上、下单层强慢开关（SHK XHK各一个外，还要求井道安装上下对应的上、下多层强迫慢车开关（SHK1 XHK、井道中的具体位置见下表。
1、在GreenMax控制系统中，电梯的平层控制需要现场安装门区感应器和若干块隔磁板。
有关感应器和隔磁板的具体要求见表：感应器安装位置示意图SQGMQGP rn I j ■2、当GreenMax 控制系统增加微动平层功能时，需按下图安装隔磁板和感应器，在平层位置 时，MQG MQ1MQ2均插入在隔磁板的正中间。
广日电梯调试资料
广日电梯调试资料3 检修速度 0~0.63m/s 0.25LF44 第一速度 0~15m/s 0.9LF45 第二速度 0.000~15m/s 0LF50 启动圆弧 0.10~9.99 0.80*LF51 加速 0.10~2.00 1.00*LF52 减速圆弧 0.10~9.99 0.8*LF53 减速 0.10~2.00 1.00*LF54 停车圆弧 Off~9.99 0.02LF60 抱闸速度 0.000~0.010 0.002* LF61 超速监视0.000~18 1.1×LF42 LF62 减速监视 0.000~18 等于LF42 LF70 松闸时间 0.003~3.00 0.3*注;有*项为现场调整。
日立NPX故障码一览表:主 B95(NPX) 副 B95(NPX)10 输入接口电压异常11 机厢I/O传送异常12 相对应之计算机故障13 并列通讯故障14 并列输入缓冲讯号异常15 P48V电源不正常(欠一相)16 控制电源不正常(抑压回路OFF故障)17 电梯机号错误20 #50B ON故障 20 #50B ON故障22 #10T ON故障 22 #15B ON故障23 运行方式输入讯号异常 23 规格表错误24 安全装置动作 24 抑制电路异常(抑压回路ON故障)25 软件WDT动作 25 软件WDT动作26 连续三次门不开启27 重复故障出现31 慢车超速检出(摩打速度)32 旋转编码器R.E故障(1)33 旋转编码器R.E故障(2)35 旋转编码器R.E接线错误37 逆转运行检出38 副计算机与SH计算机间通信错误39 副计算机与SH计算机规格资料不一致3A SH计算机ROM恋和(SUM)故障40 电压不足检出(检查再生晶体管IGBT7)41 #40D #40G ON故障42 #50B OFF故障44 #10T OFF 故障 44 #15B OFF 故障46 速度指令输入缓冲故障48 电流不足检出50 IPM晶体故障51 BCS动作测试52 过电压检出53 BCS制异常(附有BCS1时)(使用B89芽箱时)54 SH计算机停止主 B95(NPX) 副 B95(NPX)55 光电耦合器检出故障(不足电压检出)56 楼层高度表总和错误时终层停止61 楼层高度测定错误62 切断门电源的双向管异常 62 摩打速度不正常偏差63 BCS故障64 摩打高速运转超速 64 摩打高速运转超速70 同步位置异常71 SDS速度异常检出 71 SDS速度异常检出72 楼层高度表总和错误82 门热感动作90 重量测试计算机异常91 重复故障(10分钟内6次以上)93 SDS ON 故障96 过电压100次97 ROM总和错误A0 DZA飞器开路故障A1 门微电脑测试 A1 DZB飞器开路故障A2 门微电脑故障 A2 FML飞器开路故障A4 对方计算机的WDT动作超过6次A4 对方计算机的WDT动作超过6次A5 摩打超荷检出A7 安。
广日电梯GVK GVB GVH GVZ调试资料
广日电梯GVK GVB GVH GVZ调试资料.txt你站在那不要动！等我飞奔过去！雨停了天晴了女人你慢慢扫屋我为你去扫天下了你是我的听说现在结婚很便宜，民政局9块钱搞定，我请你吧你个笨蛋啊遇到这种事要站在我后面！跟我走总有一天你的名字会出现在我家的户口本上。
首先进行现场电气线路检查。
一.检修状态试运行A轿内检修：1检查复核变频器的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4轿内检修上行可用11L14高层站的内指令输入点短接。
5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。
轿顶检修下行11L40与21L7短接。
[X12亮]。
3检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。
GMJ上行;SJ上行或XJ上行]。
当门完全关闭后[Y3熄;GMJ下行。
Y14或Y15`Y12`Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否，就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6.在机房试验检修运行正常后，可进入轿顶操作。
C.轿顶操作;1.检查各轿顶安全回路的所有开关是否有效。
2.检查轿顶检修是否优先。
3.在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4.若轿顶检修点动上、下行均正常。
广日电梯gvk gvb gvh gvz调试资料
二平层精度调整
1. 各层上下均欠平层时;
a. 欠平层50mm以下时,上行可减少DD274数值,下行可减少DD276的值.
b. 超平层50mm以下时,上行可增加DD274的值,下行可增加DD276的值.,
i. 若上行3楼超平层,而下行3楼欠平层时,设平层误差为20mm,此时应;
j. 把3楼隔磁板下移20mm.
k.把对应于3楼的层高表中存储器DD206的值减少对应于20mm距离的脉冲数.若测高测得DD206=P,则应要调整DD206=P-P1.由此可见,在测高之前必须耐心地调校好各层的平层隔磁板;
l. 保证在完全平层时才调校该层隔磁板.
5轿内检修下行可用11L40与最低层站的内指令输入点短接.
B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
1 .轿顶检修上行11L40与21L6 短接[X11亮]
2 。轿顶检修下行11L40与21L7短接。[X12亮]。
3检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。GMJ
2.当需要测绝缘电阻时，要把变频器的全部引线[包括全部控制线和主回路大线]做好记录然后卸除，并把PC机输入端整排地拔离PC机主体，然后才进行各种端子的绝缘测试，以防止损坏变频器及PC机输入口。
四.试运行自救功能和消防功能
A. 自救运行功能;
试验方法是让电梯正常运行到脱离门区后，即X4↑时，按下急停开关使之停车，并使急停开关复位，此时M99↑。若此时电梯停在1楼或2楼，则选择上行M61↑;若此时电梯在3楼或3楼以上，则选择下行M62↑。与此同时M99↑后，延时4秒后T48↑、M100↑，Y14↑或Y15↑、Y12↑、Y0↑，电梯进入自救运行[自救运行时Y27↑，蜂鸣器响]，使电梯进入开门区X4↓，电梯便可停车、开门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广日电梯GVP慢车调试资料
[日期：2010-03-26] 来源：设计网赛尔电梯作者：[字体：大中小]
一、现场调试准备
1、首先检查是否具备调试条件：
a) 用户有否按要求
将电源提供到机房(正常或临时);
b) 主机加油量是否合适,型号是否正确;
c) 底坑缓冲器安装完成否;
d) 各层厅门、门锁是否安装完毕;
e) 电梯接线是否已全部完成;
f) 井道线槽是否已上好盖;
g) 井道引线的金属软管是否固定良好;
h) 各层厅门门套是否已塞好;
i) 井道有否妨碍轿厢、对重架运行的物体;
j) 慢车试运行后的检查，有否发现重大的安装工艺不良问题。
2、确认现场安装的接线正确无误,绝缘符合安装规范要求。
特别要注意安全回路、检修开关等必须有效。
16mm2铜芯线。
根据实际功率选取。
3、检查控制屏和曳引电动机的地线是否可靠地接地,接地线应为10mm2
4、旋转编码器线的应套蛇皮管独立线槽敷设，应远离动力线,距离为0.5m以上。
5、确认旋转编码器安装正常，接线正确，分频比为4分频(即电机转动为256个脉冲)
6、门终端开门正常，负载开关接线正确。
注意：当测试绝缘电阻时,要把变频器的全部引线(包括全部控制线和主回路大线)做好记录然后卸除,并把PC机输入端子整排地拔离PC机主体,然后才进行绝缘测试,以防止损坏变频器及PC机输入口。
二、电梯绝缘测定
a、将电梯停在井道中非端站及非平层位置;
b、断开ZDK、K1，断开机房电源开关(380V和220V)，拆除电源板的保险管;
c、拆除变频器控制端子的所有接线;
d、拆除停电柜接线端子的所有接线(针对带停电柜的电梯);
e、拆除变频器、PC、电源板的地线;
f、使轿顶、轿厢内所有的开关置于正常状态;
g、用线夹短接下列控制柜中的端子和元件：
端子R、S、T
端子U、V、W
测试方法
a、用模拟测试表分别量度下表中带(*)的回路于控制柜接地板之间的绝缘电阻;
b、用DC500V直流高阻表分别测试下表中1~5项各回路与控制柜接地板之间的耐压和绝缘电阻。
电路名称测试点标准值(兆欧)
1 电源端子R、S、T短接点≥0.5
2 电动机回路端子U、V、W短接点≥0.5
3 照明回路220V 端子FL-39、FL-40 ≥0.5
4 照明回路36V 端子FL-37、FL-38 ≥0.5
5 抱闸回路端子FL-12、FL-13 ≥0.5
*6 信号回路电源板上端子排JP1.1~JP1.10、JP2.1~JP2.12 ≥0.25
*7 控制回路空气开关K1次级端≥0.25
注意：
1、不要用高阻表对变频器的控制端子进行测试，否则将损坏变频器的电气元件。
2、在测试后，必须断开绝缘测试过程中的短接部分，接回拆除的接线。
三、检修状态试运行：
1、分别进行轿顶检修上、下行，轿内检修上、下行，观察检修点动是否正常。
请注意：由于电梯初装首次运行,井道情况不清楚,恐防轿厢碰撞井道件,故上、下行的行程不要太长。
运行时若发现轿厢运行方向与指令控制方向相反时,如果：
(1) 电机速度不能升到检修速度,而是速度很低,而且伴有振动现象,即可能是PG旋转编码器的A、B相速度反馈线对调接错,此时应对调再接。
若仍不能排除,则应检查反馈线是否有断线、旋转编码器的输入信号是否有干扰信号存在、旋转编码器的轴连接螺栓是否松脱、或旋转编码器是否损坏。
(2) 速度正常但主机运行方向错,可停机，任意调换电机的两相大线。
改后可再试。
先在机房试验轿顶检修轿内检修运行正常后,可进入轿顶、轿内操作。
2、轿顶操作：
(1) 检查各轿顶安全回路的所有开关是否有效。
(2) 检查轿顶检修是否优先。
(3) 在上面(1)、(2)项正常后,可试按轿顶上行或下行按钮进行轿顶检修运行。
若不正常,应打轿顶急停后进行检查。
(4) 若轿顶检修点动上、下行均正常,可在轿顶检修上、下行,对井道件进行全行程检查：查看井道件安装是否正确、门锁是否安装调校好、井道终端开关是否装好、是否合符安装规范及有效。
(5) 平层隔磁板的校正。
然后使轿顶检修开关置于轿内状态,轿顶不要留人。
调试人进入轿内,打开检修盒,先试验轿内急停开关是否有效,然后将检修开关置于检修状态。
若确认是检修状态,即可在轿厢内点动地按最高层站的指令按钮(上行),或按最低层站的指令按钮(下行)。
若电梯运行正常,且松开按钮后电梯能立即停车,即轿内检修正常。
此时可派人带齐工具上轿顶,留一人在轿厢操作,由轿内操作者用检修运行使轿厢与厅门踏板对好平层,由轿顶的人员调好隔磁板的安装位置。
要求对平层及隔磁板安装位置两者都要尽量准确。
各层的平层隔磁板都调好后,便可进行测高。
注：轿顶检修、轿内检修、层高准备应具下表条件：
轿顶检修轿内检修层高准备
PC输入点输入点状态
X0 ON或OFF ON或OF ON或OF
X1 OFF OFF OFF
X2 OFF OFF OFF
X3 ON或OFF ON或OFF OFF
X4 ON ON ON
X5 OFF OFF OFF
X6 OFF OFF OFF
X7 ON ON ON
X10 ON ON OFF
X11 ON ON OFF
X12 ON或OFF OFF ON
轿顶检修轿内检修层高准备PC输入点输入点状态
X13 ON OFF OFF
X14 ON或OFF OFF OFF
X15 ON或OFF OFF OFF
X16 OFF OFF OFF
X17 OFF OFF ON
X20 ON ON OFF
X21 OFF OFF OFF
X22 ON ON ON
X23 OFF OFF OFF
X24 OFF OFF OFF
X25 OFF OFF OFF
X26 ON或OFF ON或OFF ON X27 ON或OFF ON或OFF OFF X30 ON ON ON
X31 ON或OFF ON或OFF ON X32 ON或OFF ON或OFF OFF X33 OFF OFF OFF
X34 OFF OFF OFF
X35 ON ON ON
X36 ON ON ON
X37 OFF OFF ON
X40 OFF OFF OFF
X41 ON ON ON
X42 OFF OFF OFF
X43 OFF OFF OFF
∙0
∙顶一下。
