船舶阻力与推进
船舶阻力与推进理论考核试卷
7.船舶的舵可以提供船舶前进的推力。(×)
8.使用风帆推进的船舶对环境的影响最小。(√)
9.船舶的长宽比越高,其推进效率越低。(×)
10.螺旋桨叶片的损坏不会影响船舶的推进效率。(×)
五、主观题(本题共4小题,每题10分,共40分)
1.请简述船舶阻力的主要组成部分,并说明每种阻力的影响因素。
四、判断题(本题共10小题,每题1分,共10分,正确的请在答题括号中画√,错误的画×)
1.船舶的阻力与船速成正比关系。()
2.螺旋桨推进器在任何船速下都能保持高效推进。()
3.船舶的摩擦阻力与船体表面积成正比。()
4.喷水推进器的噪音通常比螺旋桨推进器大。()
5.船舶的载重量不会影响船舶的阻力。()
A.船舶的对水速度
B.水流的速度
C.船舶的航向
D.船舶的载重量
19.以下哪些是减小船舶阻力时可能采用的设计策略?()
A.优化船体线型
B.增加船体宽度
C.使用特殊的涂料
D.减少船体表面积
20.在船舶推进中,以下哪些情况下可能需要调整螺旋桨的位置?()
A.船舶负载变化
B.船舶速度变化
C.水质变化
D.船舶航向改变
D.船舶的吃水深度
13.以下哪些措施可以提高船舶推进的能效?()
A.使用高效的螺旋桨设计
B.减少船舶的阻力
C.优化船舶的载重量
D.提高船舶的航速
14.船舶推进中的伴流现象可能受到哪些因素的影响?()
A.船舶的形状
B.船舶的速度
C.水的粘度
D.船舶的载重量
15.以下哪些情况可能导致船舶的喷溅阻力增加?()
7. C
1船速 舵解读
二、观测与记录
(1) 船舶数据 试验之前,要记录船舶首、尾吃水,以便计算船舶平均吃水、 排水量和船舶纵向重心位置等。此外,还要记录试验的地理位置、 试验水域情况等。还要记录船舶的螺旋桨、舵以及侧推器的特性及 运行情况 (2) 环境数据 环境条件记录的内容包括:水深、波浪(浪级,涌浪的周期及 方向)、海流、能见度以及其他气象、水文情况
(4) 有效功率 (Effective horse power) EHP 是指克服R (阻力),以船速VS 行进所必需的功率.它等于船舶阻力R 与船速VS的乘积 EHP = R ·VS/1000 (kW) 2、各功率之间的关系 ⑴ 传送效率ηc,收到功率DHP与机器功率MHP之比 一般为0.95-0.98 称为传送效率 DHP/MHP 中机 0.95-0.97 尾机 0.97-0.98 ⑵推进系数ηP,有效功率EHP与收到功率DHP之比 EHP/DHP 称为推进系数,其大小与推进器种类、数量、性能、船 型、船舶大小因数不同而变化. 推进系数(推进器效率)EHP/DHP 0.60—0.75 (3)推进效率 =有效功率 EHP/主机功率MHP 0.50-0.70 通常R与VS平方成正比,主机功率MHP与VS 3次方约成正比 。 由此可见主机发出的功率变为船舶推进有效功率后损失将近一半。
二、观测与记录
1. 试验观测手段 随着测量技术的发展,传统方法基本上被淘汰了。目前的观测 位置的手段主要采用差分GPS(DGPS),观测方向的手段采用罗经 或姿态测量仪等。随着计算机的发展,实船试验测量获得的数据可 以进行自动处理。 2. 记录内容 每次船舶操纵性试验,都要求对有关的实验条件、试验观测数 据进行记录,这些条件和数据包括:
PD
( -)
PT
δ
PT——摩擦力(N)
船舶阻力推进计算题及答案
船舶阻力与推进典型例题详解1.1.FroudeFroude 比较定律和Froude 假定及其相关一些概念例题1:某万吨船的船长=wl L 167m,排水量=∆25000t,航速kn V s 16=,对应船模缩尺比33=α,试着求船模的长度、排水量及其相应的速度。
解:根据流体力学中相似定律,可以知道有以下规律:α=VmVsα=m sL L 3αρρsm m s =∆∆因此求解结果如下表所示:参数Lwl(m)∆(t)Vs 实船1672500016船模5.0606060610.6956618532.7852425例题2:设有五艘尺度、船型、航速各不相同的船舶如下表:船类船长(m)航速(kn/h)货船12012客货船16023高速客船8523鱼雷艇2632拖轮46127分别计算它们的Froude 数Fn 和速长比LV s,并判断它们属于何种速度范围?解:注意计算Froude 数中各个量单位,gLV Fr s=,其中速度使用m/s 单位,g 为9.8m/s^2,L 单位为m ,而在速长比中,v 的单位为kn ,L 的单位为ft ,两者关系:L V F sr 2977.0=Fr LVs355.3=计算结果如下:L (m )航速(kn/h )Vs(km/h)Fr 船长(ft )速长比货船120.0012.00 6.170.18393.700.60客货船160.0023.0011.830.30524.93 1.00高速客船85.0023.0011.830.41278.87 1.38鱼雷艇26.0032.0016.46 1.0385.30 3.46拖轮(单放)46.0012.00 6.170.29150.920.98拖轮(拖带)46.007.003.600.17150.920.57例题3:某海船m L wl 100=,m B 14=,m T 5=,排水体积34200m =∇,航速为17kn,(1)试求缩尺比为20、25、30、35时船模的相当速度和重量;(2)当缩尺比为25,在相当速度时测得兴波阻力为1公斤,实验水池温度为12度,求其他船模在相当速度时的兴波阻力;(3)所有船模对应的实船在水温15度的海水中兴波阻力为多少吨?解:第一问考查相似定律,第二问考查Froude 比较定律,计算结果如下:α实船排水体积船模排水体积(m3)实船航速(m/s)船模速度(m/s )船模相当重量kg 船模Rw (kg )实船(kg )204200.000.538.74 1.96524.50 1.9516049.77254200.000.278.74 1.75268.54 1.0016049.77304200.000.168.74 1.60155.410.5816049.77354200.000.108.741.4897.870.3616049.772.二因次法解决船舶阻力问题(62)(B)例题4:某海船的水线长m L wl 100=,宽度m B 14=,吃水m T 5=,排水体积34200m =∇,中央剖面面积269m A M =,航速17kn,试求尺度比为25=α的船模相应速度。
船舶阻力与推进
(a)横剖面面积曲线
图 3-20 船体形状对兴波阻力的影响
(b)剩余阻力曲线
2.造成有利的波系干扰
船首波
合成横波
球首兴波 图 3-21 球鼻船首减小兴波的原理
安装水翼后的水面
船首兴波
水翼波穴
消波水翼
图 3-22 消波水翼的"消波"原理
二、应用不同设计概念减小兴波阻力
1.双体和多体船设计概念
2.使船体抬出水面设计概念
q)
3 4
这样,对应于有利干扰和不利干扰分别为: 当q = 0.5时, CpL / λ = n-1 / 4 有利干扰 当q = 0 时, CpL / λ = n-3 / 4 不利干扰 定义ⓟ为船速υ与波长为CpL的波速之比,即
ⓟ υ / gCpL g λ / gCpL λ
2π
2π 2π
Cp L
上式称为“色散”关系式。当具有不同波数 或波频的平面进行波在水中传播时,存在有 传播速度不同的“色散”现象。
6.波 能
由流体力学知,波浪的动能 Ek 和位能 Ep
两部分相等,且均等于 1 ρg ,A2 因此单位波面
的总能量为:
4
E0
1 2
ρg
A2
1 8

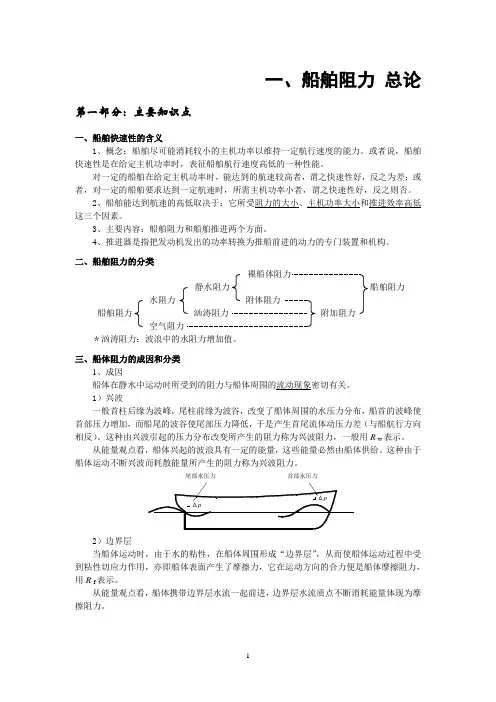

船舶阻力与船舶推进
一、船舶阻力 总论第一部分:主要知识点一、船舶快速性的含义1、概念:船舶尽可能消耗较小的主机功率以维持一定航行速度的能力。
或者说,船舶快速性是在给定主机功率时,表征船舶航行速度高低的一种性能。
对一定的船舶在给定主机功率时,能达到的航速较高者,谓之快速性好,反之为差;或者,对一定的船舶要求达到一定航速时,所需主机功率小者,谓之快速性好,反之则否。
2、船舶能达到航速的高低取决于:它所受阻力的大小、主机功率大小和推进效率高低这三个因素。
3、主要内容:船舶阻力和船舶推进两个方面。
4、推进器是指把发动机发出的功率转换为推船前进的动力的专门装置和机构。
二、船舶阻力的分类 裸船体阻力静水阻力 船舶阻力水阻力 附体阻力船舶阻力 汹涛阻力 附加阻力空气阻力*汹涛阻力:波浪中的水阻力增加值。
三、船体阻力的成因和分类1、成因船体在静水中运动时所受到的阻力与船体周围的流动现象密切有关。
1)兴波一般首柱后缘为波峰,尾柱前缘为波谷,改变了船体周围的水压力分布,船首的波峰使首部压力增加,而船尾的波谷使尾部压力降低,于是产生首尾流体动压力差(与船航行方向相反)。
这种由兴波引起的压力分布改变所产生的阻力称为兴波阻力,一般用R w 表示。
从能量观点看,船体兴起的波浪具有一定的能量,这些能量必然由船体供给。
这种由于船体运动不断兴波而耗散能量所产生的阻力称为兴波阻力。
2)边界层当船体运动时,由于水的粘性,在船体周围形成“边界层”,从而使船体运动过程中受到粘性切应力作用,亦即船体表面产生了摩擦力,它在运动方向的合力便是船体摩擦阻力,用R f 表示。
从能量观点看,船体携带边界层水流一起前进,边界层水流质点不断消耗能量体现为摩擦阻力。
首部水压力尾部水压力补充:牛顿内摩擦定律dv dyτμ=。
μ:流体的动力粘性系数,2/N s m ⋅;/νμρ=:流体的运动粘性系数,2/m s 。
ν和ρ均为水温的函数。
3)边界层分离在船体曲度骤变处,特别是较丰满船的尾部由于水具有粘性常会产生旋涡,旋涡处的水压力下降,从而改变了沿船体表面的压力分布情况,使首压力大于尾压力。

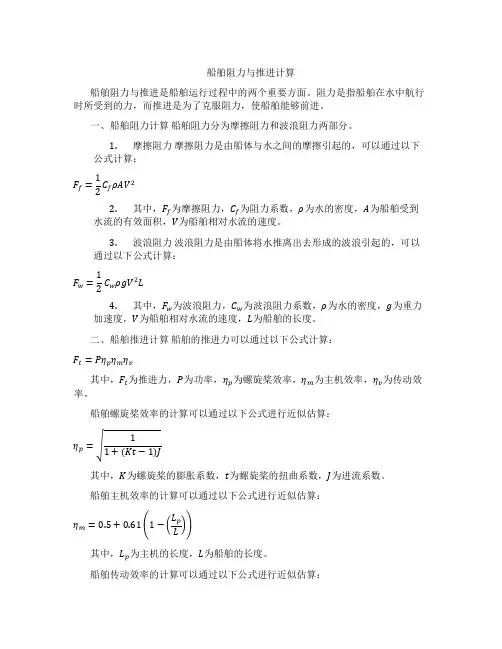

船舶阻力与推进计算题
船舶阻力与推进计算船舶阻力与推进是船舶运行过程中的两个重要方面。
阻力是指船舶在水中航行时所受到的力,而推进是为了克服阻力,使船舶能够前进。
一、船舶阻力计算船舶阻力分为摩擦阻力和波浪阻力两部分。
1.摩擦阻力摩擦阻力是由船体与水之间的摩擦引起的,可以通过以下公式计算:F f=12C fρAV22.其中,F f为摩擦阻力,C f为阻力系数,ρ为水的密度,A为船舶受到水流的有效面积,V为船舶相对水流的速度。
3.波浪阻力波浪阻力是由船体将水推离出去形成的波浪引起的,可以通过以下公式计算:F w=12C wρgV2L4.其中,F w为波浪阻力,C w为波浪阻力系数,ρ为水的密度,g为重力加速度,V为船舶相对水流的速度,L为船舶的长度。
二、船舶推进计算船舶的推进力可以通过以下公式计算:F t=Pηpηmηv其中,F t为推进力,P为功率,ηp为螺旋桨效率,ηm为主机效率,ηv为传动效率。
船舶螺旋桨效率的计算可以通过以下公式进行近似估算:ηp=√11+(Kt−1)J其中,K为螺旋桨的膨胀系数,t为螺旋桨的扭曲系数,J为进流系数。
船舶主机效率的计算可以通过以下公式进行近似估算:ηm=0.5+0.61(1−(L p L ))其中,L p为主机的长度,L为船舶的长度。
船舶传动效率的计算可以通过以下公式进行近似估算:ηv =√BL T其中,B 为船舶的宽度,L 为船舶的长度,T 为船舶的吃水深度。
三、总体计算 船舶的总阻力可以通过以下公式计算:F r =F f +F w其中,F r 为总阻力,F f 为摩擦阻力,F w 为波浪阻力。
船舶的净推进力可以通过以下公式计算:F n et =F t −F r其中,F n et 为净推进力,F t 为推进力,F r 为总阻力。
根据以上计算公式,可以对船舶的阻力和推进进行准确的计算。
在实际应用中,还需考虑船舶的工作状态、环境条件等因素,进行综合评估和调整。
船舶阻力与推进
∇/L 、 Cm 、Cp 或 Cb
3
船体形状: (3) 船体形状: 表征船体形状的因素很多, 表征船体形状的因素很多,可归纳为三个 主要方面: 主要方面: 横剖面面积曲线的形状: ① 横剖面面积曲线的形状:可由浮心纵向位 平行中体长度L 置xc,平行中体长度 p和位置,以及曲线两端 的形状来表征。 的形状来表征。 满载水线面的形状: ② 满载水线面的形状:可以由满载水线面的 面积,满载水线平行中段, 面积,满载水线平行中段,满载水线首尾端 的形状以及满载水线首端半进角等因素表征。 首尾形状: ③ 首尾形状:包括首尾横剖面形状和纵剖面 形状。 形状。
∆ (0.01L ) 3
对 Rr /∆的 的
▽/(0.1L)
3
2 9
4
6
8
1
2
▽/(0.1L) 3 4
3
5
Cp = 0.86
0.75 7 0.70 Rr/Δ (N/t) 0.65 5 0.60 Rr/Δ (N/t)
300
Cp = 0.80
0.75 250 0.55 0.70 200 0.60
Cp = 0.55
2.船舶分类及其主要阻力成分
低速船航速较低,兴波阻力很小, 低速船航速较低,兴波阻力很小,其总阻力中 航速较低 摩擦阻力与粘压阻力占主要成分, 摩擦阻力与粘压阻力占主要成分, 中速船的航速较低速船有所增大, 中速船的航速较低速船有所增大,兴波阻力成 的航速较低速船有所增大 分随之增大, 分随之增大,故在设计过程中既要注意减小兴波阻 又要防止其他阻力成分的增长。 力,又要防止其他阻力成分的增长。 高速船的兴波阻力是总阻力中的主要成分, 高速船的兴波阻力是总阻力中的主要成分,有 的兴波阻力是总阻力中的主要成分 时可达50%以上。为此, 时可达50%以上。为此,设计中应力求减少兴波阻 50%以上 力。
毕业答辩——船舶阻力与推进
阻力与推进1、试述浅水域和深水域中船舶兴波的不同深水中兴波的波幅随航速增加而增大,但是凯尔文角不随航速而变,浅水中随着航速的增大,不仅兴波波幅发生变化,凯尔文角也发生变化。
2、完整叙述利用基尔斯方法确定船舶剩余阻力的步骤1、确定棱形系数,宽度吃水比等船型参数,查3相关图谱分别确定设计船和母型船的剩余阻力修正系数K1、K2、K3,进而确定修正设计船剩余阻力系数的修正系数K。
2、由公式Cr=KCr’计算得出设计船剩余阻力系数,其中Cr’为母型船剩余阻力系数。
3、若船舶排水量、船舯横剖面系数、棱形系数以及船宽和吃水比不变,试论述船长增加对船舶阻力的影响在一定长度后,船长增大,摩擦阻力增大;剩余阻力下降;对低速船而言,随船长的增大总阻力不断增大;对高速船而言,船长较短时,船长增大,剩余阻力下降相当明显,剩余阻力减小值大于摩擦阻力增大值,因而总阻力减小相当明显,随着船长的继续增大,剩余阻力下降渐趋缓慢,总阻力的减小趋势也减缓,达到某一长度后,总阻力为最小值,在此基础上进一步增大船长,总阻力反趋增大。
4、若船舶的排水量、长度、船舯横剖面系数和棱形系数不变,试分析船宽和吃水比变化对船舶阻力的影响对摩擦阻力影响很小;在某些速度段B/T变小时剩余阻力趋于减小,但是有的速度段B/T减小时,剩余阻力大;对总阻力影响不大。
5、叙述基于傅汝德假设确定船舶阻力的步骤1、由相当平板理论确定船体摩擦阻力;2、利用船模法或剩余阻力近似估算法确定剩余阻力;3、船体摩擦阻力和剩余阻力相加确定船体总阻力。
6、叙述基于休斯观点确定船舶阻力的步骤1、由相当平板理论确定船体摩擦阻力;2、由船模实验方法确定形状因子K;3、由模型试验或理论计算或近似估算方法确定船舶兴波阻力;4、摩擦阻力,形状阻力和兴波阻力相加获得总阻力。
7、兴波阻力是怎样产生的,主要与那些船型参数和船型主尺度有关由于船体兴波导致船体前后压力分布不对称而产生船舶运动相反方向上的压差力,即兴波阻力。
船舶阻力与推进答案
船舶阻力与推进答案
一、选择题
1-5、BBADB 6-10、DDDAC 11-15、BBCCA 16-20、DDBBC
二、简答题
1. 答:(1)减小兴波阻力。
对于中高速船,球鼻艏产生的波系与船体波系可能发生有利干扰,从而减小兴波阻力;(2)减小舭涡阻力。
对于低速肥大船型,满载时球鼻艏可减小首部舭涡,压载时主要减小破波阻力。
此外,肥大船安装球鼻艏后,可减小埋首现象;(3)减小破波阻力。
对于低速肥大船型,加装球鼻艏,大大改善了船首柱附近的压力分布,缓和了船首破波情况,从而降低了破波阻力。
2. 答:(1)定义形状因子为r=(1+k)=Cvm/Cfm0 (2分); (2)在Fn=0.1~0.2,假定Cw=yFn4 ,→Ct/Cf0=r+ yFn4/Cf0 ,此即Ct/Cf0关于Fn4/Cf0的一次方程,取若干试验点,按直线拟合之,该直线在纵轴上的截距即为形状因子。
3. 答:当吃水受限制时,桨直径受限制,采用隧道艉型后,可增加螺旋桨直径,从而增加盘面积,使载荷系数减少,推进器效率得到提高
三、应用题
解: 首先根据额定转速和船后收到功率可以确定敞水额定扭矩:
m KN Q nQ P R DB -=⨯⨯=⇒=04.236
286001.1/200πηπ 进而根据额定扭矩可以确定系柱工况对应的转速:
rps ..n .D n Q K Q 4045
02042304505520=⨯=⇒==ρ 根据推力表达式可得系柱工况下螺旋桨发出的推力:
KN T 6421625.040=⨯⨯= 此时所需船后收到功率为KW nQ P R DB 573/20==ηπ。
快速性概述 船舶阻力 与推进
快速性概述一、船舶快速性概念船舶在航行过程中会受到流体(水与空气)阻止它前进的力,这种与船体运动方向相反的作用力称为船的阻力。
为了使船舶维持一定的速度航行,必须对船舶提供推力以克服阻力。
一般船舶航行过程中由主机供给能量,通过推进器(常用的是螺旋桨)转换为推动船舶前进的动力。
显然,船舶所具有的推力大小取决于主机功率的大小和推进器将主机功率转换成推力的效率,即推进效率的高低。
因此船舶能达到航速的高低分别取决于它所受阻力的大小、主机功率大小和推进效率高低这三个因素。
船舶快速性就是研究船舶尽可能消耗较小的机器功率以维持一定航行速度的能力,或者说,船舶快速性是在给定主机功率时,表征船舶航行速度快慢的一种性能。
因此,快速性的含义是:对一定的船舶在给定主机功率时,能达到的航速较高者,谓之快速性好,反之为差;或者,对一定的船舶要求达到一定航速时,所需主机功率小者,谓之快速性好,反之则否。
几乎每一艘船舶,在设计初始阶段就给定明确的快速性指标。
当船舶建成后,测定是否达到原快速性设计指标是交船试航的一个重要内容。
船舶克服阻力做功与主机提供能量的守恒关系是:RηηN υD s s ⋅⋅= 式中, υ —— 船速;R —— 船舶水阻力;N s —— 主机发出的功率;η s 和η D —— 分别为轴系传送效率和推进效率。
从快速性的含义中可知,在主机功率确定的情况下,快速性的优劣不仅与船舶的航行阻力有关,而且还与船的推进效率等有关。
显然,船舶快速性包括两部分内容,即“船舶阻力”和“船舶推进”两门课程:船舶阻力 —— 研究船体在运动过程中所受到的各种阻力问题;船舶推进 —— 研究克服船体阻力的推进器及其与船体间的相互干扰及船、机、桨的匹配问题。
二、本课程的研究内容和任务快速性是船舶诸性能中(如浮性,稳性、抗沉性、快速性、耐波性、操纵性等)的重要性能之一。
快速性的优劣,对民用船舶来说将在一定程度上影响船舶的使用性和经济性,对军用舰艇而言,快速性与提高舰艇的作战性能密切相关。
船舶阻力与船舶推进1知识讲解
船舶阻力与船舶推进1一、船舶阻力总论第一部分:主要知识点一、船舶快速性的含义1、概念:船舶尽可能消耗较小的主机功率以维持一定航行速度的能力。
或者说,船舶快速性是在给定主机功率时,表征船舶航行速度高低的一种性能。
对一定的船舶在给定主机功率时,能达到的航速较高者,谓之快速性好,反之为差;或者,对一定的船舶要求达到一定航速时,所需主机功率小者,谓之快速性好,反之则否。
2、船舶能达到航速的高低取决于:它所受阻力的大小、主机功率大小和推进效率高低这三个因素。
3、主要内容:船舶阻力和船舶推进两个方面。
4、推进器是指把发动机发出的功率转换为推船前进的动力的专门装置和机构。
二、船舶阻力的分类裸船体阻力静水阻力船舶阻力水阻力附体阻力船舶阻力汹涛阻力附加阻力空气阻力*汹涛阻力:波浪中的水阻力增加值。
三、船体阻力的成因和分类1、成因船体在静水中运动时所受到的阻力与船体周围的流动现象密切有关。
1)兴波一般首柱后缘为波峰,尾柱前缘为波谷,改变了船体周围的水压力分布,船首的波峰使首部压力增加,而船尾的波谷使尾部压力降低,于是产生首尾流体动压力差(与船航行方向相反)。
这种由兴波引起的压力分布改变所产生的阻力称为兴波阻力,一般用R w 表示。
从能量观点看,船体兴起的波浪具有一定的能量,这些能量必然由船体供2)边界层当船体运动时,由于水的粘性,在船体周围形成“边界层”,从而使船体运动过程中受到粘性切应力作用,亦即船体表面产生了摩擦力,它在运动方向的合力便是船体摩擦阻力,用R f 表示。
从能量观点看,船体携带边界层水流一起前进,边界层水流质点不断消耗能量体现为摩擦阻力。
补充:牛顿内摩擦定律dv dy τμ=。
μ:流体的动力粘性系数,2/N s m ⋅;/νμρ=:流体的运动粘性系数,2/m s 。
ν和ρ均为水温的函数。
3)边界层分离在船体曲度骤变处,特别是较丰满船的尾部由于水具有粘性常会产生旋涡,旋涡处的水压力下降,从而改变了沿船体表面的压力分布情况,使首压力首部水压力尾部水压力大于尾压力。
第七章 阻力近似估算 船舶阻力 与推进
146第七章 阻力近似估算方法在船舶设计过程中,特别是在方案设计的初期,当主尺度和船型系数被确定以后,必须要知道主机功率以预报船舶能达到设计航速;如果主机功率已知,则需要估计阻力,以确定船的航速,便于初步分析、比较各种方案的优劣。
在此阶段,由于船舶线型尚未确定,因而还不能应用船模试验方法来确定阻力,所以只能用近似方法进行估算。
此外在某些不准备作船模试验的小型船舶或航速不重要的船舶的设计过程中,只能用近似方法来确定其阻力值。
近似估算阻力的方法很多,但所有这些方法不外乎是根据船模系列试验结果或者是在总结、分析大量的船模试验和实船试验的基础上得出的。
因此可以想象应用近似估算法所得结果的准确程度取决于设计船与母型船或设计船与各图谱所依据的船模系列之间的相似程度。
所以为了尽可能提高近似估算的准确性,应该有针对性地选择适当的估算方法。
阻力近似估算方法按计算内容可分为两类:一类是直接近似估算总阻力或有效功率;另一类是估算剩余阻力,而用相当平板公式计算摩擦阻力;如果依阻力近似估算方法的表达形式可分为图谱法和回归公式法两种;若根据估算方法的资料来源进行分类,则可分为船模系列资料估算法、归纳实船和船模资料估算法、母型船数据估算法等三类估算方法。
§ 7-1 船模系列试验资料估算法这类方法都是根据船模系列试验资料,直接给出阻力图表等,供实际估算应用。
一、泰洛(Taylor )法泰洛估算法是根据泰洛标准系列船模试验结果整理得到的。
其所用母型船虽为军舰(参见§6-1),但也可用于民用船,特别是双螺旋桨客船的阻力估算。
最初的泰洛法其阻力数据绘制成单位排水量剩余阻力的等值线,并均采用英制单位。
1954年盖脱勒(Gertler)将泰洛标准组阻力数据重新进行分析整理,并对水温、层流和限制航道的影响分别加以修正,最后整理出一套无量纲剩余阻力系数图表,其中摩擦阻力系数按桑海公式计算。
计算所用的船体湿面积可以由无量纲湿面积系数图谱求得。
船舶阻力与推进
一、填空题(共40分) 1. 附加阻力包括 空气阻力、附体阻力和汹涛阻力2. 在进行螺旋桨模型空泡试验时需满足哪几个参数相等 σ、J 相等3. 兴波干扰为 首横波 和 尾横波 之间的干扰4. 伴流按产生原因来分类由于船身周围的流线运动而产生的是 势伴流5. 破波阻力产生的条件是 必须存在自由表面6. 剩余阻力通常包含 兴波阻力和粘压阻力7. 粗糙度补贴系数作用在于 计及表面粗糙度对摩擦阻力的影响8. 一般来说,螺旋桨的直径 大 转速 低 则效率越高。
二、 简答题(共40分)1. 船舶阻力包括哪些。
①、摩擦阻力;②、粘压阻力;③、兴波阻力。
2. 简述减小摩擦阻力的方法。
①、船体设计本身来看。
船型参数的选择,特别是船体主尺度的确定要恰当,另外减少不必要的附件如呆木等或尽量采用表面积较小的附体亦可以减小摩擦阻力;②、由于船体表面粗糙度对摩擦阻力的影响很大,因而在可能范围内使船体表面尽可能光滑以期减小由表面粗糙度所增加的摩擦阻力;③、控制边界层。
将边界层内一部分流体进行抽吸,或自物体表面沿流动方向吹喷流体,达到减小摩擦阻力的目的;④、采用聚合物溶液降阻剂。
在物体表面不断喷注稀释的聚合物溶液来减阻; ⑤、改变与船体表面接触的流体。
如水翼艇或气垫船在航行过程中都将船体抬出水面,从而得分 得分使船体表面与空气接触;3. 计算粘性阻力的一般步骤。
①、计算船的湿表面积;②、计算雷诺数Re ;③、根据光滑平板摩擦阻力系数公式算出或由相应的表中查出摩擦阻力系数f C ;④、决定粗糙度补贴系数的数值,目前我国一般取30.410f C -∆=⨯;⑤、根据21/2()f f f R C C v S ρ=+∆算出船的摩擦阻力;⑥、将计算的摩擦阻力与粘压阻力相加得到粘性阻力。
4. 简述减小兴波阻力的方法。
①、选择合理的船型参数。
如应用P 理论根据给定的航速,合理选取船长和棱形系数避免处于波阻峰点,选取进流段长度以不致发生肩波不利干扰;②、设计良好的首尾形状。
第九章 高速船型的阻力特性 船舶阻力 与推进
187第九章 高速船型的阻力特性高速船,又称高性能船,是当前世界造船事业的热门课题。
这些船舶无论在军用上,还是在民用交通运输方面都占有相当重要的地位。
世界各国十分重视对各种形式高性能船开发与研制,高速船被预言是“21世纪海上主要的运输工具之一”。
本章仅简要介绍那些应用较广或颇受有关方面关注的某些船型以及它们的阻力问题。
§ 9-1 船舶航行中的航态与高速船种类由于各类船舶所处的航速范围不同,所以航行中的航态亦各不相同。
航态变化往往与阻力特性的变化联系在一起,通常的排水型船舶由于其航速处于排水航行状态,航态变化极小,所以通常不考虑航态对阻力的影响。
但对各种快艇而言,航态对阻力的影响相当重要,因此在讨论阻力特性时必须与航态联系在一起。
一、船舶航行中的航态有关研究表明,船舶航行中的航态有时会对阻力特性产生较大的影响。
一般说来,船舶在航行时的航态与静浮状态是不相同的,而且航态随航速变化而变化。
根据已有资料表明:船舶在航行过程中,船体各部位的吃水较静浮时将发生变化。
图9-1是巴甫连柯根据试验给出的船舶在不同速度下,船首、船尾和重心处的吃水变化情况,其中速度参数为:Fr ▽=3/1s gυ∇(这里▽为排水体积,Fr ▽ 称为体积傅汝德数)。
船舶航行过程中,伴随有航态变化,即在垂直方向出现运动和位移,表明其不但受到静力作用,而且必然存在着流体动力的作用。
设Δ为船体排水量,▽为船体静浮时的排水体积,▽1为船体在航行过程中的排水体积,L 为沿垂直方向作用在船体上的流体动力或称升力。
则船体在航行时,沿垂直方向的受力关系为:L ρ+∇⋅=1g Δ (9-1)实际航行表明,根据船舶的Fr ▽值,所有水面船舶大致可以划分为三种航态: (1) 排水航行状态:当Fr ▽<1.0,此时航速较低,流体动力所占比重极小,船体基本上由静浮力支持,船体航态与静浮时变化不大。
因而可以认为L /Δ→0,▽1 ≈▽。
在这个速度范围内的各种船舶,它们的阻力问题可以认为与航态无关。
【速度】附加阻力船舶阻力与推进
【关键字】速度第四章附加阻力排水型船在航行时,除了裸船体受到兴波阻力、摩揩阻力、粘压阻力和破波阻力之外,船的各种附属体也受到水阻力,水面以上的船体受到空气阻力,风浪亦使船的阻力相对静水时有一定增加。
这三种因素产生的阻力合称为附加阻力。
本章就这三种阻力加以概述,并适当介绍这些阻力的确定方法及在船舶设计时应注意的事项。
§ 4-1 附体阻力船舶设计水线以下的附属体,如舭龙骨、舵、轴包架、轴和支轴架等,统称为船的附体。
由于附体的存在而产生的阻力称为附体阻力。
由于船的附体通常位于水下较深位置,且相对尺寸较小,因而认为附体阻力的主要成分是摩揩阻力和粘压阻力。
那些较短的附体,如支轴架等,其阻力成分几乎都是粘压阻力,并认为其阻力系数与速度无关;另一类是长附体或沿流线方向安装的附体,如舭龙骨、轴包架等,其阻力几乎都是摩揩阻力。
一、确定附体阻力的方法目前要准确地确定附体阻力尚有相当困难,其原因在于两个方面:其一是由于附体阻力的复杂性所决定。
因为确定附体阻力问题除要精确地确定各种附体的自身阻力外,还要确定附体与船体之间的干扰阻力;其二,如果试图通过模型试验的方法来确定附体阻力,由于船模速度低,附体尺度小,因而存在着较严重的尺度效应问题。
工程上,确定附体阻力系数采用近似方法,主要有两种:一种是应用经验公式或经验数据来确定每一个附体的阻力值或附体系数值;另一种是船模附体阻力试验,通常可给出较满意的结果。
1.经验公式确定附体阻力(1) 舭龙骨:应沿水流方向安装。
其长度常在船长的1/3~1/2之间,布置时在船中央以前的长度不宜大于船长的10%。
其深度不宜伸至界层边缘以外或龙骨以下,所增的阻力约等于由于湿面积加大而增加的摩揩阻力,一般不大于裸船体阻力的1%~3%。
若舭龙骨沿对角线设置,所增加的总阻力可取其摩揩阻力的5/3倍。
(2) 舵:对于不同尾型、舵型及舵的安装位置,所产生的附加阻力也不同。
流线型舵的阻力可取其自身摩揩阻力的1.5倍。
第五章船模阻力试验船舶阻力与推进
第五章 船模阻力试验船模试验是研究船舶阻力最普遍的方法,目前关于船舶阻力方面的知识,特别是提供设计应用的优良船型资料及估算阻力的经验公式和图谱绝大多数是由船模试验结果得来的。
新的理论的发展和新船的设计是否能得到预期的效果都需要由船模试验来验证。
而理论分析的进一步发展,又为船型设计和船模试验提供更为丰富的内容,以及指出改进的方向。
因此船模试验是进行船舶性能研究的重要组成部分。
本章先对船模试验池和船模阻力试验作一简要介绍,然后分别从设计和研究观点来讨论表达船模阻力数据的方法。
§ 5-1 拖曳试验依据、设备和方法船模试验是研究船舶阻力性能的主要方法。
因此需要了解船模阻力试验的依据,试验设备和具体的试验方法。
一、船模阻力试验的依据由§1-2的阻力相似定律指出:如能使船模和实船实现全相似,即船模和实船同时满足Re 和Fr 数相等,则可由船模试验结果直接获得实船的总阻力系数。
§1-4中已阐述船模和实船难以实现全相似条件。
根据现实可能性,也不能实现船模和实船单一的粘性相似,即保持Re 相等,这是因为,如要使Re m = Re s ,则必有:υm L m /v m = υs L s /v s即 υm = α υs v m / v s (5-1) 式中,α为船模缩尺比。
因为船模和实船的运动粘性系数两者数值相近,如假定v m = v s ,则(5-1)式为:υm = α υs (5-2) 由于船模均要比实船缩小几十倍以上,因而要求船模的速度较实船速度大几十倍,甚至达到超音速情况下进行试验,显然是不现实的。
因此船模阻力试验,对水面船舶来说,实际上就是在满足重力相似条件下(保持Fr 数相等)进行的。
由于是在部分相似条件下所得的船模阻力值,因此必需借助于某些假设,诸如傅汝德假定,休斯假定等才能换算得到相应的实船总阻力。
二、船模试验池船模试验池是进行船舶性能研究和某些结构、强度试验的重要设施,因而世界各国均普遍建造了各种船模试验池。
第二章 粘性阻力 船舶阻力与推进
第二章粘性阻力在前一章船舶阻力的成因及分类一节中已简要提到:当船体运动时,由于水的粘性,在船体周围形成“边界层”,从而使船体运动过程中受到粘性切应力作用,亦即船体表面产生了摩擦力,它在运动方向的合力便是船体摩擦阻力。
另外由于水具有粘性,旋涡处的水压力下降,从而改变了沿船体表面的压力分布情况,这种由粘性引起船体前后压力不平衡而产生粘压阻力。
因此,粘性阻力由摩擦阻力和粘压阻力两部分组成,它与船体的形状和雷诺数密切相关。
本章着重从船舶工程实际使用的需要出发,分别讨论摩擦阻力和粘压阻力的成因、特征以及计算和处理方法。
§2-1 边界层和摩擦阻力由于船体形状比较复杂,目前用理论精确计算船体的摩擦阻力尚不能付诸工程实用,为此船舶工程中仍不得不沿用傅汝德提出的相当平板假定,即船体的摩擦阻力与同速度、同长度、同湿面积的平板摩擦阻力相等。
这一假定是计算船体摩擦阻力的基础。
本节首先介绍平板边界层,然后介绍平板摩擦阻力的成因、特性,最后指出船体边界层与平板界层的主要区别。
一、平板边界层假设顺着流动方向放置一薄平板,水流以均匀速度υ流经平板,如图2-1所示。
当水流过平板时,由于水具有粘性,故平板表面处的水质点均被吸附在平板上,平板表面上流速为零。
随着与平板表面距离y的增加,流速逐渐增加,当y增至某一距离δ时,其处流速达到来流的速度值。
我们称存在粘性作用的这一薄层水流为边界层,δ是纵向位置x的函数,称为界层厚度。
在相应平板各处距离为δ的点,可连成一界面,此界面称为界层边界。
图2-1 平板边界1718应当指出,一般定义边界层厚度常以界层内流速达到99%来流速度作为界层的边缘,该处与板面的距离作为界层厚度值。
根据实验测定,影响边界层厚度的主要因素是流速υ、距板前端点o 的距离x 和流体的粘性,即运动粘性系数ν。
进一步的实验指出δ取决于由这三个物理量所组成的无量纲数Re x =νxυ,即局部雷诺数。
如果υ,x 一定,当Re x 很大时,则表示流体的粘性作用很小,δ就很小。
船舶阻力与推进
船舶阻力与推进主要复习粘性阻力理论,要求大家掌握一个基本概念和减小粘性阻力的方法,包括减小摩擦阻力和减小粘压阻力。
基本概念比如说什么是边界层?大家要知道理想流体中它的运动粘压系数是0对吧,那么它的雷诺数就是无穷大,所以呢它的边界层支撑厚度也是0。
在这样一些极端的情况下要知道。
雷诺数的定义,公式一定要掌握住,考试是不会给大家的,还有牛顿内摩擦定律。
船体边界层与平板边界层的区别。
第一个呢船体边界层外缘的流速不同,船体有一个曲面,所以呢它和平板的差别就在于各点的速度不同,速度不同压力就不同。
船中的压力较低,船尾的较高,所以呢它有一个纵向的压力梯度。
正因为有了压力梯度产生了摩擦倾力,还有界层内的纵向压力分布不同。
然后要求大家掌握几个平板摩擦阻力公式,一共4个。
第一个桑海公式,第二个柏兰特-许立汀公式,第三个休斯公式,第四个1957ITTC公式。
这四个公式有什么特点呢,基本形式是一样的,分母都包含一个雷诺数,所以在计算时首先要计算雷诺数,那么雷诺数怎么计算呢?一个是速度,一个是特征尺寸,还有一个是运动粘压系数。
还要求大家掌握相当平板假定,实体船或模型船的摩擦阻力等于其同长度、同速度、同矢表面积的光滑平板摩擦阻力,叫做相当平板假定。
接着我们讲船体表面曲度对摩擦阻力的影响。
分别有横向曲度和纵向曲度,船体首部和尾部曲度,它们是如何影响摩擦阻力的。
接着是船体表面粗糙度对摩擦阻力影响,这是要求掌握的。
粗糙度补贴系数,国内的是多少?中国的粗糙度补贴系数是....有了这个系数后,摩擦阻力的计算公式就变成了....下面还要掌握一个概念,什么是污底?船体长时间浸泡在水中,除钢板被腐蚀外,水中的生物附着在船体表面生长,使船体表面凹凸不平,大大增加了其表面粗糙度,阻力增大,这种现象称为污底。
那么如何有效的降低污底的影响呢,措施如下:一是涂两遍防锈漆,二是海船在淡水中停泊数日后出海。
那么如何减小摩擦阻力呢,当时讲了八种,考试时至少写出六种。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
8.附加阻力:船的各种附属体受到水的阻力、水面以上的船体受到空气阻力、风浪使船的阻力相对静水时有一定增加。由这三种因素产生的阻力合成为附加阻力。
9.船舶快速性:研究船舶尽可能消耗较小的机器功率以维持一定航速的能力的科学;或者说是在给定主机功率时,表征船舶航行速度快慢的一种性能。
2)高速船的 较低速船要小得多,所以高速船船型瘦长,低速船短而肥;
3)由于 的变化对摩擦阻力和剩余阻力两种阻力成分产生相反的影响,因此实际上对于给定航速的船存在一个对应于最低阻力的 最佳值。而对于不同航速应该存在 的最佳曲线。
6.船体阻力按能量观点如何分类?
总阻力 是由兴波阻力 和粘压阻力 两部分组成。这两部分力归因于尾流及波形能量消耗。
能量:在船尾部形成漩涡要消耗能量,而一部分漩涡被冲向船的后方,同时船尾处又继续不断的产生漩涡,这样船体就要不断地供给能量,这部分能量的消耗就是以粘压阻力的形式表现的。
14.二因次法和三因次法的区别是什么?
1)傅汝德算法中,应用平板公式计算船的摩擦阻力,所以可以叫做二因次换算法;而在三因次换算法中引进形状因子以照顾船的三因次流动,所以叫做三因次换算法,又称(1+k)法;
特点:
1)首横波通常在首柱稍后处始于波峰,二为横波在尾柱之前始于波谷。在船后首尾两横波系相叠加,组成合成横波;二两波系中的散波系各不相混,清楚地分开。
2)船行波的另一特点是船波随船一起前进。
5.从阻力的角度考虑,如何选取船舶的 ?
1)低中速船的 宜取适当大一些;随着航速增大,则应降低 值,对阻力的影响是有利的;
3)船体形状是相当复杂的三因次物体,琪周围流动情况与平板相比显然有一定的差别。因为用相当平板的摩擦阻力来代替船体的摩擦阻力,必然是有误差的。
2.休斯假定是什么?
平板的几何形状不相似,也就是琪展弦比,即宽度与长度比B/L不相等时,琪摩擦阻力系数应该是雷诺数和B/L两者函数。
3.写出公式 每个字母的含义。
4.污底:船下水后船体水下部分因长期浸泡在水中,出钢板被腐蚀外,海水中的生物,如贝类、海藻等将附着在船体上生长,使船体表面粗糙不平,大大增加了船体表面的粗糙度,阻力增加很大,这种现象称为污底。
5.形状效应:由于船体弯曲表面影响使琪摩擦阻力与相当平板计算所得的结果有差别,这种差别叫做形状效应。
6.尺度效应:由于模型与实船(或实浆)之间绝对尺度不同,且不能同时满足所有的有关的动力相似定律,因而引起某些力、力矩或压力系数甚至流态等性能方面的差别。这种差别称为尺度效应。
10.普遍粗糙度:又称漆表面粗糙度,主要是油漆表面的粗糙度和壳板表面的凹凸不平等。
储备功率:考虑到波浪中的阻力增值,如要维持静水中的相同航速,则必须较原静水功率有所增加,所增加的功率称为储备功率。
二、简答题
1.傅汝德假定是什么?琪不合理之处是什么?
1)假定船体总阻力可以分为独立的两部分:一为摩擦阻力 ,至于雷诺数有关;另一个为粘压阻力 与兴波阻力 合并后的剩余阻力 ,至于傅汝德数有关,且适用比较定律。
7.什么是比较定律?
兴波阻力相似定律又称傅汝德比较定律。即:形似船在相应速度时(或相同 时),单位排水量兴波阻力必然相等。 或者 。
8.什么是雷诺定律?
粘性阻力相似定律又称雷诺定律。即:平板摩擦阻力系数 仅仅是雷诺数函数,当雷诺数相同时,则摩擦阻力系数必然相等。 和
9.兴波阻力与波高的关系是什么?
兴波阻力与波高的平方和波宽成正比关系。
船舶阻力部分复习题
一、名词解释
1.结构粗糙度:结构粗糙度又称局部粗糙度,是船体表面粗糙度的一类。主要为焊缝、铆钉、开孔以及突出物等粗糙度。
2.兴波长度:船首横波的第一个波峰和船尾横波的第一个波峰之间的距离。
3.兴波阻力:船体在运动过程中兴起波浪,这种由波浪引起的压力分布的改变所产生的阻力叫做兴波阻力。
2)假定船体的摩擦阻力等于同速度、同长度、同湿面积的平板摩擦阻力,通常称为平板假定
不合理之处:
1)傅汝德把船体阻力机械地分为两个独立部分。一部分仅与重力或傅汝德数有关;另一部分仅与粘性或者雷诺数有关。忽略了两者的相互影响。
2)傅汝德将兴波阻力和粘压阻力这两种不同性质的阻力成分合并为剩余阻力,并认为符合傅汝德比较定律,在理论上是不恰当的。
:计及波浪中阻力增值等因素后实际有效功率
:裸船体所需的有小功率 阻力、所需静水航行功率以后在增加的功率百分数
4.船行波是由哪些波系组成的?琪特点是什么?
船行波的组成:船行波由与单个压力点兴波图形相似的首波系和尾波系组成,每一个波系均有各自的横波系和散波系。
2)减小舭涡阻力(低速肥大船型):满载时主要是减小首部舭涡。肥大船安装球鼻艏后,在低速时,可使水流近于径向对称流动,船首底部不产生漩涡运动,从而达到降低阻力和减小首埋现象的目的。
3)减小破波阻力(低速肥大型船):压在是主要是减小破波阻力。安装球鼻艏后使船首部分前伸,该处横剖面面积曲线的坡度和首部水线进角较小,大大改善了船首柱附近的压力分布,因而缓和了船首破浪情况,从而降低破波阻力。
单一满足雷诺数相等也是不可行的。因为 ,则有 ,琪中 是船模缩尺比。因为粘性系数相近,假定 ,得 ,有余船模均要比实船缩小十几倍,因此要求船模的速度较实际船速大几十倍。
12.球鼻艏的减阻机理是什么?
1)减小兴波阻力(对于中高速船):在一定速度范围内,球鼻艏产生的波系与船体波系可能发生有干扰作用,合成波地波高将降低,兴波阻力下降。
10.船模试验时,在船模上加激流丝的目的是什么?
人工激流法就是认为地使船模处于与实船相同的紊流状态所采取的措施。琪目的是:消除船模首部层流段对阻力试验和换算准确性的影响。
11.船模阻力试验时,为什么不能实现全相似?单一满足雷诺数相等是否可行?为什么?
根据全相似条件,雷诺数和傅汝德数同时相等时有 ,下表m、s分别代表船模和实船。设实船尺度比 ,带入上式可得 ,即要求水池水的粘性系数是实船航行介质的216分之一,不切实际;若满足试验时满足粘性系数相差不大 ,除非 即 意味着实船在试验池试验,也不可能。
13.试从受力和能量两种观点说明粘压阻力的成因。
受力:由于粘性而消耗水质点的动能,导致水质点不能到达船尾,在分离点水质点速度到达零,在增压区的压力差的作用下使流体往回流,迫使边界层外离,导致阶层分离。阶层分离后,船后部形成许多不稳定的漩涡,与水流一起冲向后方,漩涡的产生使船尾部的压力下降,形成首尾压力差,产生的阻力。
2)傅汝德算法将粘压阻力与摩擦阻力合并处理,且认为是雷诺数的函数;
3)在三因次算法中适用于比较定律的阻力成分较傅汝德算法大为减小。
