FAG保持架及材料
FAG轴承代号含义说明
FAG轴承代号含义说明FAG 轴承代号由基本代号、前置代号、后置代号构成。
基本代号表示 FAG 轴承的基本类型、结构和尺寸。
前置代号置于基本代号之前。
后置代号表示 FAG 轴承结构形状、尺寸、密封、保持架、公差、游隙、热处理、包装、技术要求等有改变时，在 FAG 轴承基本代号后添加补充代号。
FAG 轴承基本代号可参考:轴承型号的含义，见下表: FAG 轴承代号排列规则前后置代号(组) 置基本代号代 1 2 3 4 5 6 7 8 9 10 11 12 13 号尺寸内轴承无系径密轴类内外形保持保公测试成列代封热特殊承型部尺寸架及持差游噪声对润包代号与处技术零代结及外其材架等隙的轴轴滑装号防理条件件号构部结料轴级承承配合安装尘构承特征尺寸表示FAG 轴承补充代号-前置代号 FAG 轴承前置代号 R 或 L 直接放在 FAG 轴承基本代号之前，其余前置代号用“.”与基本代号隔开。
GS.:推力圆柱滚子轴承座圈。
例:GS.81112 K.:滚动体与保持架的组合件。
R:不带可分离内圈或外圈的 FAG 轴承。
RNU207: 例: 不带内圈的 NU207 轴承。
WS.:推力圆柱滚子轴承轴圈。
L:单个轴承套-后置代号 FAG 轴承圈。
例:LNU207E:NU207 轴承的内圈。
FAG 轴承补充代号后置代号置于基本代号的后面。
当具有多组后置代号时，应按 FAG 轴承型号表示中(上表)所列后置代号的顺序从左至右排列。
某些后置代号前用“.”与基本代号隔开。
1，内部结构 A、B、C、D、E:内部结构变化。
例如:角接触球轴承7205C，C 表示 15 度接触角;圆柱滚子轴承 N309E，E 表示加强型设计，FAG 轴承负载能力提高。
VH:滚子自锁的满滚子圆柱滚子轴承(滚子的复圆直径不同于同型的 FAG 标准轴承)。
例:NJ2312 VH2，FAG 轴承外形尺寸及外部结构 DA:带双半内圈的可分离型双列角接触球轴承。
FAG轴承代号含义说明
UP：尺寸精度相当于4级，旋转精度高于4级（双列圆柱滚子轴承）。
HG：尺寸精度相当于4级，旋转精度高于4级，低于2级（主轴轴承）。
7，游隙
C1：游隙符合标准规定的1组，小于2组。
C2：游隙符合标准规定的2组，小于0组。
C0：游隙符合标准规定的0组，代号中省略，不表示。
.2ZRN：轴承两面带防1）实体保持架
A或B置于保持架代号之后，A表示保持架由外圈引导，B表示保持架由内圈引导。
F：钢制实体保持架，滚动体引导。
FA：钢制实体保持架，外圈引导。
FAS：钢制实体保持架，外圈引导,带润滑槽。
FB：钢制实体保持架，内圈引导。
FBS：钢制实体保持架，内圈引导,带润滑槽。
fag轴承代号排列规则基本代号后置代号组10111213轴承外形尺寸测试噪声特殊技术条件配合安装特征尺寸表示fag轴承补充代号前置代号fag轴承前置代号r直接放在fag轴承基本代号之前其余前置代号用
FAG轴承代号由基本代号、前置代号、后置代号构成。
基本代号表示FAG轴承的基本类型、结构和尺寸。前置代号置于基本代号之前。后置代号表示FAG轴承结构形状、尺寸、密封、保持架、公差、游隙、热处理、包装、技术要求等有改变时，在FAG轴承基本代号后添加补充代号。FAG轴承基本代号可参考：轴承型号的含义，见下表：
2）通用配对型轴承，可任意（串联，面对面或背对背）配对安装，后置代号为UA，UO和UL。
.UA：在轴承面对面或背对背安装时有小的轴向游隙。
.UO：在轴承面对面或背对背安装时无游隙。
.UL：在轴承面对面或背对背安装时有轻度预过盈。例如，B7004.TPA.P4.K5.UL表示主轴用接触角为15度的角接触球轴承，酚醛层压布管直兜孔实体保持架，外圈引导，轴承公差等级4级，内径和外径公差缩小，成对安装的通用型结构，轴承在背靠背或面对面安装时有轻度预过盈。
常见轴承保持架材质
常见轴承保持架材质（附图）保持架（即轴承保持架，又称轴承保持器），指部分地包裹全部或部分滚动体，并随之运动的轴承零件，用以隔离滚动体，通常还引导滚动体并将其保持在轴承内。
滚动轴承在工作时，由于滑动摩擦而造成轴承发热和磨损，特别在高温运转条件下，惯性离心力的作用加剧了摩擦、磨损与发热，严重时会造成保持架烧伤或断裂，致使轴承不能正常工作。
因此，要求保持架的材料除具有一定强度外，还必须导热性好、摩擦因数小、耐磨性好、冲击韧性强、密度较小且线胀系数与滚动体相接近。
此外，冲压保持架需经受较复杂的冲压变形，还要求材料具有良好的加工性能。
在一些要求极高的保持架上面有的还会渡一层银。
就轴承保持架材质富海合精工机械小编给大家介绍几种常见材质：冲压钢保持架：大多数冲压钢保持架是用符合 (DIN) EN 10111:1998的连续热轧低碳薄钢板制造的。
这些轻型保持架有较高的强度，能进行表面处理进一步减少摩擦和磨损。
通常用在不锈钢轴承中的冲压钢保持架是用符合EN 10088-1:1995的X5CrNi18-10不锈钢制造的。
机削钢保持架：机削钢保持架通常是用符合EN 10 025:1990 + A:1993的S355GT (St 52) 型非合金结构钢制造的。
为了改善抗滑动与耐磨损特性，有些加工的钢保持架经过表面处理。
机削钢保持架多用于大型轴承或者使用黄铜保持架可能出现化学反应引起时效开裂危险的应用场合。
钢保持架可以用于高达摄氏300度的工作温度。
它们不受通常用于滚动轴承的矿物或合成油基润滑剂的影响，也不受用来清洗轴承的有机溶剂的影响。
冲压铜保持架：冲压铜保持架多用于小型和中型轴承。
用于保持架的黄铜符合EN 1652:1997。
在使用氨的制冷压缩机等应用场合，冲压铜可能出现时效开裂，因此应当使用机削钢或铜保持架。
保持架学习
奎斯特发明了自动调
了万物滚动的大门
心双列球轴承，及产
生使用了菊型、葵型
保持架，其再一次把
1895年美国的亨利·铁姆 肯为当时的车轴发明 了一种使用圆锥形滚
浪型保持架 菊型、葵型保持架
轴承科技带入新纪元， 同时于1907年成立世 界第一的SKF公司
子的轴承，就创造了
框型保持架，并成立 框型保持架
TIMKEN公司
簧钢板（5）不锈钢板（6）合金钢板（7）其他钢板
碳素结构钢按生产方法分类： （1）热轧钢板（2）冷轧钢板
根据材料成分和板材性能的不同，冷轧钢板、热轧钢板和 不锈钢板是生产钢保持架的优选材料。
（1）热轧钢板
用连铸板坯或初轧板坯作原料，经步进式加热炉加热，高压水除鳞 后进入粗轧机，粗轧料经 切头、尾、再进入精轧机，终轧后即 经过层流冷却和卷取机卷取、成为直发卷。将直发卷经切头、 切尾、切边及多道次的矫直、平整等精整线处理后，再切板或重 卷，即成为：热轧钢板、平整热轧钢卷、纵切带等产品。
铜的定义及分类： 黄铜
铜呈紫红色光泽的金属，密度8.92克/
立方厘米。熔点1083.4±0.2℃，沸
点2567℃。铜是人类发现最早的金
属之一，也是最好的纯金属之一，
稍硬、极坚韧、耐磨损。还有很好
青铜
的延展性。导热和导电性能较好。
铜按合金成本可分为：黄铜、青铜、紫 铜
紫铜
黄铜是保持架最常用的材料，青铜有部 分轧机产品使用，多数青铜用于铸 造工艺品，紫铜常用于电器上面
1、铁素体不锈钢。含铬12％～30％。其耐蚀性、韧性和 可焊性随含铬量的增加而提高 ， 耐氯化物应力腐蚀性 能优于其他种类不锈钢。
2、奥氏体不锈钢。含铬大于18％，还含有 8％左右的镍 及少量钼、钛、氮等元素。综合性能好，可耐多种介 质腐蚀。
轴承保持架材料
动轴承保持架材料冲压钢保持架大多数冲压钢保持架是用符合 (DIN) EN 10111:1998的连续热轧低碳薄钢板制造的。
这些轻型保持架有较高的强度，能进行表面处理进一步减少摩擦和磨损。
通常用在不锈钢轴承中的冲压钢保持架是用符合EN 10088-1:1995的X5CrNi18-10不锈钢制造的。
机削钢保持架机削钢保持架通常是用符合EN 10 025:1990 + A:1993的S355GT (St 52) 型非合金结构钢制造的。
为了改善抗滑动与耐磨损特性，有些加工的钢保持架经过表面处理。
机削钢保持架多用于大型轴承或者使用黄铜保持架可能出现化学反应引起时效开裂危险的应用场合。
钢保持架可以用于高达摄氏300度的工作温度。
它们不受通常用于滚动轴承的矿物或合成油基润滑剂的影响，也不受用来清洗轴承的有机溶剂的影响。
冲压铜保持架冲压铜保持架多用于小型和中型轴承。
用于保持架的黄铜符合EN 1652:1997。
在使用氨的制冷压缩机等应用场合，冲压铜可能出现时效开裂，因此应当使用机削黄铜或钢保持架。
机削黄铜保持架多数黄铜保持架是用符合EN 1652:1997的CW612N铸黄铜或锻压黄铜来加工的。
它们不受多数常用轴承润滑剂的影响，包括合成油和油脂，可以用通常的有机溶剂来清洗。
黄铜保持架不应当用于超过摄氏250度的温度。
尼龙保持架尼龙6,6大多数铸塑成形的保持架采用尼龙6,6。
这种材料或有或无玻璃纤维增强，特点是强度与弹性有良好的结合。
尼龙材料的强度与弹性等机械特性取决于温度，而且根据运行条件经受永久性改变，成为老化。
在这种老化行为中起作用的最重要因素是温度、时间和所接触的介质（润滑剂）。
玻璃纤维增强尼龙6,6的老化关系如图1所示。
保持架的寿命随着温度上升和润滑剂的侵蚀性而缩短。
因此，尼龙保持架是否适合某个具体用途，取决于运行条件和寿命要求。
在表18中将润滑剂分成“有侵蚀性”和“温和”两类，表中显示了玻璃纤维增强尼龙6,6保持架用于各种润滑剂的“允许工作温度”。
INA FAG轴承样本中文版-滚针和保持架组件
轴径
内径公差 轴公差
表面粗糙度
公称尺寸 mm
轴承游隙
大于 到
小 正常 大 max.
–
80 G6
j5 h5 g6 Ra0.2 (Rz1)
H6
h5 g5 f6
Hale Waihona Puke 80 120 G6 120 – G6
H6
h5 g5 h5 g5 – f5
f6 Ra0.3 (Rz1.6) f6 Ra0.4 (Rz2.5)
e6
圆度 平行度
只供应有特殊包络圆直径 用后缀 ZW 表示。
FW
的双列滚针和保持架组件。
根据下表中标准滚针分组提供滚针和保持架组件。 每个滚针和保持架组件只包含同一组别的滚针。包装上印有组别 并印有代表组别的颜色代码，请见下表。 每组提供上、下偏差 ( 单位 m )，最大尺寸公差 2 m，请见下 表。对每种情况，两个相邻的滚针组别匹配使用。
Schaeffler Group Industrial
HR 1 665
102 149a
产品概览 滚针和保持架组件
单列 K
双列 K..-ZW
其它产品 KZK
曲柄销轴承布置用 滚针和保持架组件
活塞销轴承布置用 滚针和保持架组件
KBK
102 146
102 153a
102 154
666 HR 1
Schaeffler Group Industrial
内部径向游隙........................................................................ 669
滚针和保持架组件，单列...................................................... 670 滚针和保持架组件，单列和双列 ........................................... 671 滚针和保持架组件，单列...................................................... 678
skf 轴承铜保持架与钢保持架使用要求
skf 轴承铜保持架与钢保持架使用要求轴承是一种常用的机械零件，用于支撑和定位旋转轴或轴上的零件。
轴承保持架是轴承中用于保持滚动体的零件，常见的有铜保持架和钢保持架。
本文将以简体中文写，讨论轴承铜保持架与钢保持架的使用要求。
1.材料选择轴承保持架材料的选择是非常重要的，它直接影响轴承的使用寿命和性能。
铜保持架是由铜材制成的，具有良好的导热性和耐腐蚀性，适用于低速、中小型的轴承。
钢保持架则主要是由钢材制成，具有高强度和较好的耐磨性，适用于高速、大型的轴承。
在选择材料时，需要根据具体的使用环境和要求来进行选择，确保在各种工况下都能提供良好的轴承性能。
2.加工精度轴承保持架的加工精度是保证轴承性能的关键之一。
加工精度越高，保持架与滚动体之间的配合越紧密，能够提供更高的旋转精度和负载能力。
特别是对于高速运转的轴承，加工精度的要求更为严格。
因此，在使用轴承保持架之前，需要对其进行检查和测试，确保其加工精度符合要求。
3.润滑要求轴承保持架在使用中需要进行适当的润滑，以减少磨损和摩擦，延长轴承的使用寿命。
润滑方式主要有干摩擦润滑和润滑脂润滑两种。
对于铜保持架，由于其导热性好，可以采用干摩擦润滑的方式，节约润滑材料和维护成本。
而钢保持架则常常使用润滑脂进行润滑，以保持良好的运转状态。
4.温度要求轴承保持架在使用过程中会因为轴承摩擦产生热量，有时还会受到外界高温环境的影响。
在选择轴承保持架时，需要根据具体的工作温度来选择适合的材料。
铜保持架具有较好的导热性，适用于低温或一些需要散热的情况。
钢保持架则可以在更高的温度下工作，但在高温环境下需要采取一些措施，如增加润滑剂的使用量，以保证轴承的正常运转。
5.维护要求轴承保持架的维护对于轴承性能的保持和寿命的延长非常重要。
维护工作主要包括定期润滑、清洁和检查等。
在轴承保持架上有时还会有一些封堵措施，以防止灰尘、液体等进入轴承内部。
另外，轴承保持架的拆卸和装配也需要格外小心，以免对保持架和滚动体造成损伤。
滚动轴承型号后缀(SKF、FAG、NSK、INA)
滚动轴承型号后缀（SKF、FAG、NSK、INA）20瑞典SKF品牌一. 内部设计ACD——接触角为25度。
B——接触角为40度。
CC——接触角为12度。
CD——接触角为15度。
BE——接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6保持架。
v 双列角接触球轴承A——外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架。
E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。
v 调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。
CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——是SKF公司采用最新标准设计。
E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。
v 圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。
B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。
EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。
二. 外部设计CA，CB，CC——通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。
背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。
-2F——外球面球轴承两侧带甩尘挡圈。
-2FF——外球面球轴承两侧带组合甩尘挡圈。
G——通用配对单列角接触球轴承。
面对面或背靠背排列时，轴承内有一定的安装前预载荷。
GA——面对面，背靠背排列时，轴承内有较轻的预载荷。
GB——面对面，背靠背排列时，轴承内有中等预载荷。
GC——面对面，背靠背排列时，轴承内有较重的预载荷。
K——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
-LS——轴承一面具有接触式密封，内圈无密封凹槽。
-2LS——轴承两面具有LS密封。
N——轴承外圈上有止动槽。
NR——轴承外圈上有止动槽并有止动环。
FAG后缀
FAG冲压保持架J——钢板冲压保持架。
JN——深沟球轴承铆接保持架。
1 实体保持架。
A 或B 置于保持架代号之后， A 表示保持架由外圈引导， B 表示保持架由内圈引导。
F——钢制实体保持架，滚动体引导。
H ，H1——渗碳淬火保持架。
FP——钢制实体窗型保持架。
FV ， FV1——钢制实体窗孔保持架，经时效、调质处理。
L——轻金属制实体保持架，滚动体引导。
LA——轻金属制实体保持架，外圈引导。
LAS——轻金属制实体保持架，外圈引导，带润滑槽。
LB——轻金属制实体保持架，内圈引导。
LBS——轻金属制实体保持架，内圈引导，带润滑槽。
LP——轻金属制实体窗型保持架。
LPA——轻金属制实体窗型保持架，外圈引导。
LPB——轻金属制实体窗型保持架，内圈引导（推力滚子轴承为轴引导）。
M ， M1——黄铜实体保持架。
MA——黄铜实体保持架，外圈引导。
MAS——黄铜实体保持架，外圈引导，带润滑槽。
MB——黄铜实体保持架，内圈引导（推力调心滚子轴承为轴圈引导）。
MBS——黄铜实体保持架，内圈引导，带润滑槽。
MP——黄铜实体直兜孔保持架。
MPA——黄铜实体直兜也保持架，外圈引导。
MPB——黄铜实体直兜孔保持架，内圈引导。
T——酚醛层压布管实体保持架，滚动体引导。
TA——酚醛层压布管实体保持架，外圈引导。
TB——酚醛层压布管实体保持架，内圈引导。
THB——酚醛层压布管兜孔型保持架，内圈引导。
TP——酚醛层坟布管直兜孔保持架。
TPA——酚醛层压布管直兜孔保持架，外圈引导。
TPB——酚醛层压布管直兜孔保持架，内圈引导。
TN——工程塑料模注保持架，滚动体引导，用附加数字表示不同的材料。
TNH——工程塑料自锁兜孔型保持架。
TV——玻璃纤维增强聚酰胺实体保持架，钢球引导。
TVH——玻璃纤维增强聚酰胺自锁兜孔型实体保持架，钢球引导。
TVP——玻璃纤维增强聚酰胺窗式实体保持架，钢球引导。
TVP2——玻璃纤维增强聚酰胺实体保持架，滚子引导。
FAG轴承型号后缀注解说明
FAG轴承型号后缀注解(1) 内部结构A，B，C，D，E内部结构变化例1：角接触球轴承7205C，7205E，7205B，C-15度接触角，E-25度接触角，B-40度接触角。
例2：圆柱滚子,调心滚子及推力调心滚子轴承N309E,21309E,29412E-加强型设计，轴承负载能力提高。
VH-滚子自锁的满滚子圆柱滚子轴承(滚子的复圆直径不同于同型号的标准轴承)。
例：NJ2312VH(2)轴承的外形尺寸及外部结构DA-带双半内圈的可分离型双列角接触球轴承。
例：3306DADZ-圆柱型外径的滚轮轴承。
例：ST017DZK-圆锥孔轴承,锥度1：12。
例:2308K。
K30-圆锥孔轴承，锥度1：30。
例:24040K30。
2LS-双内圈，两面带防尘盖的双列圆柱滚子轴承。
例：NNF5026C.2LS.V-内部结构变化，双内圈，两面带防尘盖，满滚子双列圆柱滚子轴承。
N-外圈上带止动槽的轴承。
例：6207N。
NR-外圈上带止动槽和止动环的轴承。
例:6207NR。
N2-外圈上带两个止动槽的四点接触球轴承。
例：QJ315N2。
S-外圈带润滑油槽和三个润滑油孔的轴承。
例：23040是。
轴承外径D大于等于320毫米的调心滚子轴承均不标注S。
X-外型尺寸符合国际标准的规定。
例：32036X。
Z..-特殊结构的技术条件。
从Z11起依次向下排列。
例：Z15-不锈钢制轴承(W-N01.3541)。
ZZ-滚轮轴承带两个引导外圈的挡圈。
(3)密封与防尘RSR-轴承一面带密封圈。
例:6207RSR。
ZR-轴承一面带防尘盖。
例:6207ZR。
2ZR-轴承两面带密封盖。
例:62072ZR。
ZRN-轴承一面带防尘盖，另一面外圈上带止动槽。
例：6207ZRN。
2ZRN-轴承两面带防尘盖，外圈上带止动槽。
例：62072ZRN。
(4)保持架及其材料1)实体保持架。
A或B置于保持架代号之后，A表示保持架由外圈引导，B表示保持架由内圈引导。
F-钢制实体保持架，滚动体引导。
FAG技术资料-后缀含义
FAG轴承后缀含义深沟球轴承M 机加工黄铜保持架，钢球引导.2RS、.2RSR 双面带密封圈.W203B 不锈钢轴承.2Z、.2ZR 双面带防尘盖FAG角接触球轴承B 修改过的内部结构MP 机加工窗式黄铜保持架TVP 玻璃纤维增强尼龙保持架UA 成对安装轴承的通用结构设计，O型或X型布置的小轴向游隙轴承组UO 成对安装轴承的通用结构设计，O型或X型布置的零游隙轴承组FAG主轴轴承C 接触角 a=15°E 接触角 a=25°P4S 公差等级为 P4ST 酚醛树脂实体窗式保持架UL 成对轴承的通用结构，加轻预载的 X 或 O 型布置FAG四点接触球轴承MPA 窗式黄铜实体保持架，外圈引导N2 带两个止动槽TVP 窗式玻璃纤维增强型聚酰胺实体保持架，钢球引导FAG调心球轴承C3 径向游隙大于普通游隙K 圆锥孔M 钢球引导的机加工黄铜实体保持架2RS 带两端密封盖TV 钢球引导的玻璃纤维增强型聚酰胺（尼龙）实体保持架FAG圆柱滚子轴承E 加强型M,M1 滚子引导的机加工黄铜实体保持架TVP2 滚子引导的窗式玻璃纤维增强型聚酰胺实体保持X 依据标准更改的内部结构FAG满滚子轴承B 外圈上油孔更新和油孔间距更新，双半内圈C 加强型结构，外圈上油孔更新和油孔间距更新，双半内圈C3 径向游隙比普通组大.2LS 两个密封盖V 满滚子H 自动定位FAG圆锥滚子轴承A 内部结构变更A...N11CA 轴向游隙A（um），外圈之间有隔圈的两个 X 型布置的圆锥滚子轴承B 增大的接触角X 外形尺寸采用国际标准FAG鼓形滚子轴承C3 径向游隙大于普通组K 圆锥孔MB 机加工黄铜实体保持架，内圈引导T 窗玻璃纤维增强型聚酰胺实体保持架FAG调心滚子轴承A 内部结构变更B 内部结构变更D 内圈材料为100CrMn6E 内部结构增强型K 圆锥孔，锥度1：12K30 圆锥孔，锥度1：30M 机加工黄铜保持架，滚子引导MA 机加工黄铜保持架，外圈引导MB 机加工黄铜保持架，内圈引导S 外圈带润滑油槽和进油孔T41A 适合于振动载荷的特殊轴承，直径公差带变窄，径向游隙C4组TVPB 窗式玻璃纤维增强型聚酰胺保持架，内圈引导FAG推力球轴承FP 机加工窗式钢保持架，钢球引导M 机加工黄铜保持架，钢球引导MP 机加工窗式黄铜保持架，钢球引导FAG推力角接触球轴承TVP 实体窗式玻璃纤维增强型聚酰胺保持架，钢球引导FAG推力圆柱滚子轴承LPB 机加工窗式轻金属保持架，轴引导MB 机加工黄铜保持架，轴引导MPB 机加工窗式黄铜保持架，轴引导TVPB，TVPB1 模压窗式玻璃纤维增强型聚酰胺保持架，轴引导FAG推力调心滚子轴承E 最大承载能力结构MB 机加工黄铜保持架，轴圈引导。
FAG轴承代号
FAG 公司的轴承代号由基本代号、前置代号和后置代号构成。
基本代号表示轴承的基本类型、结构和尺寸。
前置代号表示轴承零件置于基本代号之前。
后置代号表示轴承结构形状、尺寸、密封、保持架、公差、游隙、热处理、包装、技术要求等有改变时，在轴承基本代号后添加的补充代FAG 公司轴承代号排列规则见下表 。
轴承代号的基本构成滚动轴承的代号滚动轴承代号的基本组成滚动轴承代号 —— 前缀滚动轴承代号 —— 后缀—— 前置代号前置代号 R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
GS.—— 推力圆柱滚子轴承座圈。
例： GS.81112 。
K.—— 滚动体与保持架的组合件。
例：推力圆柱滚子与保持架的组合件 K.81108R—— 不带可分离内圈或外圈的轴承。
例： RNU207—— 不带内圈的 NU207 轴承。
WS—— 推力圆柱滚子轴承轴圈。
例： WS.81112.—— 后置代号—— 内部设计—— 外形尺寸及变形设计—— 密封—— 保持架—— 公差—— 游隙—— 热处理—— 特殊设计—— 机床主轴轴承—— 低噪省轴承E 、 21309 E 、 29412E—— 加强型设计，轴承负载能力提高。
VH—— 滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。
例： NJ2312VH 。
后置代号 — 轴承外形尺寸及外部结构DA—— 带双半内圈的可分离型双列角接触球轴承。
例： 3306DA 。
DZ—— 圆柱型外径的滚轮轴承。
例： ST017DZ 。
K—— 圆锥孔轴承，锥度 1 ： 12 。
例： 2308K 。
K30- 圆锥孔轴承，锥度 1 ： 30 。
例： 24040 K30 。
2LS—— 双内圈两面带防尘盖的双列圆柱滚子轴承。
例： NNF5026VC.2LS.V—— 内部结构变化，双内圈，两面带防尘盖、满滚子双列圆N—— 外圈上带止动槽的轴承。
例： 6207N 。
NR—— 外圈上带止动槽和止动环的轴承。
FAG轴承后缀含义说明综述
FAG进口轴承后置代号含义：冲压保持架J——钢板冲压保持架。
JN——深沟球FAG轴承铆接保持架。
保持架变动加在保持架代号之后，或者插在保持架代号中间的数字，表示保持架结构经过变动。
这些数字只用于过渡时期，例： NU 1008M 1 。
后置代号—无保持架FAG轴承V——满装滚动体FAG轴承。
例： NU 207V 。
VT——带隔离球或滚子的满装滚动体FAG轴承。
例： 51120VT 。
后置代号——公差等级（尺寸精度和旋转精度）P0——公差等级符合国际标准 ISO 规定的 0 级，代号中省略，不表示。
P6——公差等级符合国际标准 ISO 规定的 6 级。
P6X——公差等级符合国际标准 ISO 规定的 6 级圆锥滚子FAG轴承。
P5——公差等级符合国际标准 ISO 规定的 5 级。
P4——公差等级符合国际标准 ISO 规定的 4 级。
P2——公差等级符合国际标准 ISO 规定的 2 级（不包括圆锥滚子FAG轴承）。
SP——尺寸精度相当于 5 级，旋转精度相当于 4 级（双列圆柱滚子FAG轴承）。
UP——尺寸精度相当于 4 级，旋转精度高于 4 级（双列圆柱滚子FAG轴承）。
HG——尺寸精度相当于 4 级，旋转精度高于 4 级，低于 2 级（主轴FAG轴承）。
后置代号—游隙C1——游隙符合标准规定的 1 组，小于 2 组。
C2——游隙符合标准规定的 2 组，小于 0 组。
C0——游隙符合标准规定的 0 组，代号中省略，不表示。
C3——游隙符合标准规定的 3 组，大于 0 组。
C4——游隙符合标准规定的 4 组，大于 3 组。
C5——游隙符合标准规定的 5 组，大于 4 组。
公差等级代号与游隙代号需同时表示时，取公差等级代号（ P0 级不表示）加上游隙组号（ 0 组不表示）组合表示。
例： P63=P6+C3 ，表示FAG轴承公差等级 P6 级，径向游隙 3 组。
P52=P5+C2 ，表示FAG轴承公差等级 P5 级，径向游隙 2 组。
FAG轴承代号含义
FAG轴承代号含义由基本代号、前置代号和后置代号构成。
基本代号表示FAG轴承的基本类型、结构和尺寸。
前置代号表示FAG轴承零件置于基本代号之前。
后置代号表示FAG轴承结构形状、尺寸、密封、保持架、公差、游隙、热处理、包装、技术要求等有改变时，在轴承基本代号后添加的补充代号。
FAG轴承代号排列规则见下表。
FAG轴承代号的基本构成滚动FAG轴承的代号滚动FAG轴承代号的基本组成滚动FAG轴承代号——前缀滚动FAG轴承代号——后缀——前置代号前置代号R直接放在FAG轴承基本代号之前，其余代号用小圆点与基本代号隔开。
GS.——推力圆柱滚子FAG轴承座圈。
例：GS.81112。
K.——滚动体与保持架的组合件。
例：推力圆柱滚子与保持架的组合件K.81108R——不带可分离内圈或外圈的FAG轴承。
例：RNU207——不带内圈的FAGNU207轴承。
WS——推力圆柱滚子FAG轴承轴圈。
例：WS.81112.——内部设计——外形尺寸及变形设计——密封——保持架——公差——游隙——热处理——特殊设计——机床主轴FAG轴承——低噪省FAG轴承——后置代号后置代号置于基本代号的后面。
当具有多组后置代号时，应按FAG轴承代号表中所列后置代号的顺序从左至右排列。
某些后置代号前用小圆点与基本代号隔开。
后置代号—内部结构A、B、C、D、E——内部结构变化例:角接触球FAG轴承7205C、7205E、7205B，C—15°接触角,E-25°触角，B—40°接触角。
例：圆柱滚子、调心滚子及推力调心滚子FAG轴承N309E、21309E、29412E——加强型设计，FAG轴承负载能力提高。
VH——滚子自锁的满装圆柱滚子FAG轴承（滚子的复圆直径不同于同型号的标准FAG轴承）。
例：NJ2312VH。
后置代号—FAG轴承外形尺寸及外部结构DA——带双半内圈的可分离型双列角接触球FAG轴承。
例：3306DA。
INA FAG轴承样本中文版-圆柱滚子轴承
d BrrD d11DF圆柱滚子轴承带保持架的圆柱滚子轴承带盘式保持架或隔片的圆柱滚子轴承单列满装圆柱滚子轴承双列满装圆柱滚子轴承高精密圆柱滚子轴承圆柱滚子轴承带保持架的圆柱滚子轴承 (394)带保持架的单列圆柱滚子轴承具有很高的径向承载能力，与满装滚子轴承相比，适用于较高的转速。
滚动体由内圈或外圈的两个挡边引导，通过保持架和这个套圈组成一个单元。
这种轴承的一个套圈可拆下，因此内外圈可分别安装。
这类轴承可作为浮动、半定位及定位轴承。
带盘式保持架或隔片的圆柱滚子轴承 (446)这类轴承的黄铜盘式保持架或塑料隔片防止了滚动体间的相互接触。
此类轴承是介于满装轴承与带保持架轴承之间的一种设计。
滚动体由外圈的刚性挡边引导。
内圈可拆分，因此内外圈可以分开安装。
此类轴承专门用作半定位轴承。
单列满装圆柱滚子轴承 (460)此类轴承带有满装圆柱滚子组。
滚动体由套圈挡边引导。
由于具有尽可能多的滚子，满装圆柱滚子轴承具有极高的承载能力和高刚性。
限于运动学条件，此类轴承没有带保持架的圆柱滚子轴承那样高的极限转速。
此类轴承专门用作半定位轴承。
双列满装圆柱滚子轴承 (478)滚动体由套圈挡边引导。
轴承具有极高的承载能力和高刚性。
限于运动学条件，该类轴承没有带保持架的圆柱滚子轴承那样高的极限转速。
索轮轴承（轴承外圈带有止动槽）通过止动环可以很方便地进行轴向定位。
双列满装圆柱滚子轴承可用作浮动、半定位及定位轴承。
高精密圆柱滚子轴承 (500)这类双列高精密圆柱滚子轴承（浮动轴承）主要应用于机床，精度等级为SP。
可为主轴提供径向支撑。
此类轴承外圈可拆分，因而便于安装与拆卸。
内圈带有圆锥内孔，用于轴承内部游隙的优化设置。
392HR 1Schaeffler Group IndustrialSchaeffler Group Industrial HR 1393FE Br r1d D带保持架的圆柱滚子轴承页带保持架的圆柱滚子轴承产品概览带保持架的圆柱滚子轴承 (396)特性 (397)浮动轴承 (397)半定位轴承 (397)定位轴承 (398)密封 (398)润滑 (398)工作温度 (398)保持架 (398)后缀 (399)设计与安全指南容许的倾斜角度 (400)轴向承载能力 (400)最小径向载荷 (401)轴承当量动载荷 (402)轴承当量静载荷 (402)轴承布置设计 (402)精度内部径向游隙 (403)尺寸表带保持架的圆柱滚子轴承，浮动轴承 (404)带保持架的圆柱滚子轴承，半定位轴承与定位轴承..............420Schaeffler Group Industrial HR 1395396HR 1Schaeffler Group Industrial 产品概览带保持架的圆柱滚子轴承浮动轴承NU10、NU19、NU2..-E 、NU4、NU3..-E 、NU22..-E 、NU23..-E N2..-E 、N3..-E113 437a 113 439a半定位轴承NJ2..-E 、NJ3..-E 、NJ4、NJ22..-E 、NJ23..-E113 430a 定位轴承带平挡圈NUP2..-E 、NUP3..-E 、NUP22..-E 、NUP23..-E113 438a 带L 型斜挡圈NJ2..-E+HJ 、NJ3..-E +HJ 、NJ4+HJ 、NJ22..-E +HJ 、NJ23..-E +HJ00014089Schaeffler Group Industrial HR 1397特性带保持架的单列圆柱滚子轴承由内圈、外圈、圆柱滚子及保持架组件构成。
轴承保持架材料的表示
轴承保持架材料的表示F—钢、球墨铸铁或粉末冶金实体保持架，用附加数字表示不同的材料。
F1—碳钢；F2—石墨钢；F3—球墨铸钢；F4—粉末冶金。
Q—青铜实体保持架，用附加数字表示不同的材料。
Q1—铝铁锰青铜；Q2—硅铁锌青铜；Q3—硅镍青铜；Q4—铝青铜。
M—黄铜实体保持架。
L—轻合金实体保持架，用附加数字表示不同的材料。
L1—LY11CZL2—LY12CZT—酚醛层压布管实体保持架。
TH—玻璃纤维增强酚醛树脂保持架。
TN—工程塑料模注保持架，用附加数字表示不同的材料。
TN1—尼龙；TN2—聚砜；TN3—聚酰亚胺；TN4—聚碳酸酯；TN5—聚甲醛。
J—钢板冲压保持架，材料有变化时附加数字区别。
SZ—保持架有弹簧丝或弹簧制造。
轴承保持架结构形式及表面处理H—自锁兜孔保持架；W—焊接保持架；R—铆接保持架（用于大型轴承）；E—磷化处理保持架；D—碳氢渗保持架；D1—渗碳保持架；D2—渗氮保持架；C—有镀层的保持架C1—镀银。
A—外圈引导；B—内圈引导；P—由内圈或外圈引导的拉孔或冲孔德窗形保持架；S—引导面有润滑槽；JA—钢板冲压保持架，外圈引导；FE—经磷化处理的钢制实体保持架；其它V—满装滚动体（无保持架）例：6208V—满装球深沟球轴承。
当然也有轴承的保持架根据结构采用固定的材料，且保持架后置代码不变。
一、深沟球轴承1、当轴承外径D≤400mm时，采用钢板（带）或黄铜板（带）冲压保持架；2、当保持架外径Ｄ＞400mm时，采用黄铜实体保持架。
二、调心球轴承1、当轴承外径D≤200mm时，采用钢板（带）冲压保持架；2、当轴承外径D＞200mm时，采用黄铜实体保持架三、圆柱滚子轴承1. 圆柱滚子轴承（1）轴承外径D≤400mm时，采用钢板（带）冲压保持架；（2）轴承外径Ｄ＞400mm时，采用钢制实体保持架。
2.双列圆柱滚子轴承，采用黄铜实体保持架。
四、调心滚子轴承1、对称调心滚子轴承（带活动中档圈），采用钢板（带）冲压保持架；2、其它调心滚子轴承，采用黄铜实体保持架。
FAG后缀 (1)
FAG冲压保持架J——钢板冲压保持架。
JN——深沟球轴承铆接保持架。
1 实体保持架。
A 或B 置于保持架代号之后， A 表示保持架由外圈引导， B 表示保持架由内圈引导。
F——钢制实体保持架，滚动体引导。
H ，H1——渗碳淬火保持架。
FP——钢制实体窗型保持架。
FV ， FV1——钢制实体窗孔保持架，经时效、调质处理。
L——轻金属制实体保持架，滚动体引导。
LA——轻金属制实体保持架，外圈引导。
LAS——轻金属制实体保持架，外圈引导，带润滑槽。
LB——轻金属制实体保持架，内圈引导。
LBS——轻金属制实体保持架，内圈引导，带润滑槽。
LP——轻金属制实体窗型保持架。
LPA——轻金属制实体窗型保持架，外圈引导。
LPB——轻金属制实体窗型保持架，内圈引导（推力滚子轴承为轴引导）。
M ， M1——黄铜实体保持架。
MA——黄铜实体保持架，外圈引导。
MAS——黄铜实体保持架，外圈引导，带润滑槽。
MB——黄铜实体保持架，内圈引导（推力调心滚子轴承为轴圈引导）。
MBS——黄铜实体保持架，内圈引导，带润滑槽。
MP——黄铜实体直兜孔保持架。
MPA——黄铜实体直兜也保持架，外圈引导。
MPB——黄铜实体直兜孔保持架，内圈引导。
T——酚醛层压布管实体保持架，滚动体引导。
TA——酚醛层压布管实体保持架，外圈引导。
TB——酚醛层压布管实体保持架，内圈引导。
THB——酚醛层压布管兜孔型保持架，内圈引导。
TP——酚醛层坟布管直兜孔保持架。
TPA——酚醛层压布管直兜孔保持架，外圈引导。
TPB——酚醛层压布管直兜孔保持架，内圈引导。
TN——工程塑料模注保持架，滚动体引导，用附加数字表示不同的材料。
TNH——工程塑料自锁兜孔型保持架。
TV——玻璃纤维增强聚酰胺实体保持架，钢球引导。
TVH——玻璃纤维增强聚酰胺自锁兜孔型实体保持架，钢球引导。
TVP——玻璃纤维增强聚酰胺窗式实体保持架，钢球引导。
TVP2——玻璃纤维增强聚酰胺实体保持架，滚子引导。
FAG轴承后缀含义详细
FAG轴承后缀含义详细FAG常见后缀及含义常见后缀及含义（新）深沟球轴承：E强化设计J冲压刚保持架M机削黄铜保持架，钢球导引DBO型配置的两个深沟球轴承，配对使用游戏为零DF某型配置的两个深沟球轴承，配对使用游戏为零DT串联配置的两个深沟球轴承，配对使用游戏为零2RSR两侧唇式密封RSR单侧唇式密封BRS迷宫式密封TVH玻璃纤维增强尼龙实体保持架Y冲压黄铜板保持架2Z两侧间隙式密封Z单侧间隙式密封S-W203B不锈钢材质单列角接触球轴承：B改进的内部结构设计JP冲压钢板保持架MP黄铜实体保持架DBO型布置的两个角接触球轴承，零游隙DF某型布置的两个角接触球轴承，零游隙DT串联布置的两个角接触球轴承，配对设计TVHTVP 玻璃纤维增强尼龙实体保持架UA万能组合设计的配对安装轴承，O型和某型布置，轴承组具有很小的轴向内部游隙UO万能组合设计的配对安装轴承，O型和某型布置，轴承组具有零游隙UL万能组合设计的配对安装轴承，O型和某型布置，轴承对具有很小的预载P5公差等级为P5的轴承2RS两侧接触式密封双列角接触球轴承：B改进的内部结构，接触角α=25°，没有装球缺口C2内部轴向游隙C2C3内部轴向游隙C3DA双内圈M黄铜实体保持架，钢球引导MA黄铜实体保持架，外圈引导TVH爪式尼龙实体保持架，钢球引导2RSR两侧唇式密封2Z两侧间隙式密封主轴轴承：C接触角15°E接触角25°H重预载L轻预载M中预载P4S公差等级P4ST增强纤维实体窗式保持架UL万能配对轴承，在某型或O型布置条件下，轴承对有轻载荷2RSD 双侧间隙密封（B系列和HCB系列）四点接触球轴承：C3轴向游隙大于普通游隙MPA黄铜实体保持架TVP玻璃纤维增强的尼龙66窗式保持架N2外圈有两个止动槽调心球轴承：C3内部径向游隙大于普通组K圆锥内孔M黄铜实体保持架TVH玻璃纤维增强的尼龙66实体保持架2RS两端接触式密封推力球轴承：MP实体黄铜窗式保持架，球引导P5高精度等级P5P6高精度等级P6单列圆柱滚子轴承：C3内部径向游隙大于CN组C4内部径向游隙大于C3组J30P黑色氧化涂层E加强型设计E某加强型设计，根据标准设计变更（轴承部件不能与同尺寸的E型设计的轴承互换）M1实体黄铜保持架，双片、滚子引导TVP2玻璃纤维增强尼龙66实体窗式保持架JP3冲压钢窗式保持架，单片、滚子引导MP1A实体黄铜保持架，单片、外圈挡边引导MP1B实体黄铜保持架，单片、内圈挡边引导M1A实体黄铜保持架，双片、外圈挡边引导M1B实体黄铜保持架，双片、内圈挡边引导双列圆柱滚子轴承：A改进的内部结构K圆锥孔，锥度为1:12M实体黄铜保持架，滚子引导S外圈带润滑油槽和润滑油孔SP精度等级SP 单列满装圆柱滚子轴承：BR黑色氧化涂层C3内部径向游隙大于CN组C4内部径向游隙大于C3组C5内部径向游隙大于C4组E加强型设计TB提高了轴向承载能力的轴承双列满装圆柱滚子轴承：BR黑色氧化涂层C3内部径向游隙大于CN组C4内部径向游隙大于C3组C5内部径向游隙大于C4组TB提高了轴向承载能力的轴承索轮轴承：C3内部径向游隙大于CN组C4内部径向游隙大于C3组C5内部径向游隙大于C4组RR防腐设计，带Corrotect涂层2NR索轮轴承带有两个散装的止动环WRE-不带密封P单侧密封PP双侧密封，用于索轮轴承圆锥滚子轴承：A改进的内部设计N11CA-A外圈之间有隔圈的两个某型布置的圆锥滚子轴承。
轴承保持架材质类型及特点

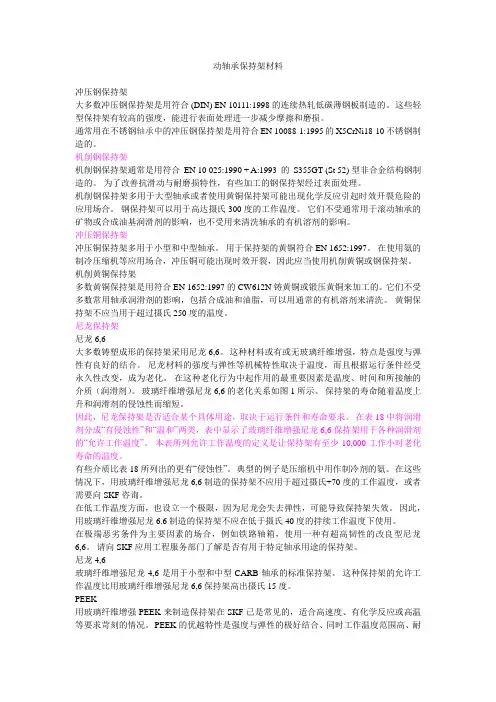

轴承保持架材质类型及特点保持架（即轴承保持架，又称轴承保持器），指部分地包裹全部或部分滚动体，并随之运动的轴承零件，用以隔离滚动体，通常还引导滚动体并将其保持在轴承内。
保持架的材质的类型有：低碳钢/不锈钢保持架，胶木/塑料（尼龙）保持架，黄铜/青铜/铝合金保持架等。
接下来跟随洛阳富海合精工机械来认识一下各种材质的轴承保持架都有都有什么特点吧：钢质保持架：保持架类型：冲压和实体两种；材质：钢板或钢锻件；优点性能：此种保持架强度高，材质较轻。
多用于深沟球轴承、调心滚子轴承和大多数圆锥滚子轴承一般不受滚动轴承的矿物油基或含碱油基润滑剂的影响；使用限制：易受水，水蒸汽的影响而生锈；工作温度：保持架运行温度可达300°C。
黄铜保持架：保持架类型：冲压和实体两种，冲压仅适合于小型和中型；材质：黄铜板、黄铜铸件或黄铜锻件黄铜具有高拉伸强度，机械强度与钢板冲压保持架相当，但密度相对小，极限转速高；优点性能：不受润滑剂的影响，包括合成油和脂；使用限制：黄铜保持架不能用于300°C以上的场合，不适用于氨（例如冷却）中，因为氨会引起黄铜季节性破碎；工作温度：工作温度低于300°C。
聚酰胺（尼龙66）保持架：保持架类型：实体保持架（注射成型法）；材质：聚酰胺（尼龙66）；优点性能：聚酰胺尼龙材料弹性大和重量轻的优势,这种保持架有非常好的滑动和自润滑性能。
特别适合于有振动冲击应力或高加减速度或者轴承内外圈出现相互倾斜时的情况；使用限制：（1）聚酰胺尼龙保持架可能因特殊润滑而受到影响（润滑剂中腐蚀性添加剂）（2）不能应用于真空中，因为它将因脱水而变脆；工作温度：工作温度低于120°C大于－40°C 温度过低会使尼龙失去弹性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北亚轴承给您分析FAG进口轴承保持架及材料
FAG进口轴承保持架及材料
1)实体保持架。
A或B置于保持架代号之后，A表示保持架由外圈引导，B表示保持架由内圈引导。
F-钢制实体保持架，滚动体引导。
FA-钢制实体保持架，外圈引导。
FAS-钢制实体保持架，外圈引导，带润滑槽。
FB-钢制实体保持架，内圈引导。
FBS-钢制实体保持架，内圈引导，带润滑槽。
FH-钢制实体保持架，经渗碳淬火。
H，H1-渗碳淬火保持架。
FP-钢制实体窗型保持架。
FPA-钢制实体窗型保持架，外圈引导。
FPB-钢制实体窗型保持架，内圈引导。
FV，FV1-钢制实体窗孔保持架，经时效，调质处理。
L-轻金属制实体保持架，滚动体引导。
LA-轻金属制实体保持架，外圈引导。
LAS-轻金属制实体保持架，外圈引导，带润滑槽。
LB-轻金属制实体保持架，内圈引导。
LBS-轻金属制实体保持架，内圈引导，带润滑槽。
LP-轻金属制实体窗型保持架。
LPA-轻金属制实体窗型保持架，外圈引导。
LPB-轻金属制实体窗型保持架，内圈引导（推力滚子FAG进口轴承为轴引导）。
M，M1-黄铜实体保持架。
MA-黄铜实体保持架，外圈引导。
MAS-黄铜实体保持架，外圈引导，带润滑槽。
MB-黄铜实体保持架，内圈引导（推力调心滚子FAG进口轴承为轴圈引导）。
MBS-黄铜实体保持架，内圈引导，带润滑槽。
MP-黄铜实体直兜孔保持架。
MPA-黄铜实体直兜孔保持架，外圈引导。
MPB-黄铜实体直兜孔保持架，内圈引导。
T-酚醛层压布管实体保持架，滚动体引导。
TA-酚醛层压布管实体保持架，外圈引导。
TB-酚醛层压布管实体保持架，内圈引导。
THB-酚醛层压布管兜孔型保持架，内圈引导。
TP-酚醛层压布管直兜孔保持架。
TPA-酚醛层压布管直兜孔保持架，外圈引导。
TPB-酚醛层压布管直兜孔保持架，内圈引导。
TN-工程塑料模注保持架，滚动体引导，用附加数字表示不同的材料。
TNH-工程塑料自锁兜孔型保持架。
TV-玻璃纤维增强聚酰胺实体保持架，钢球引导。
TVH-玻璃纤维增强聚酰胺自锁兜孔型实体保持架，钢球引导。
TVP-玻璃纤维增强聚酰胺窗式实体保持架，钢球引导。
TVP2-玻璃纤维增强聚酰胺实体保持架，滚子引导。
TVPB-玻璃纤维增强聚酰胺实体保持架，内圈引导（推力滚子FAG进口轴承为轴引导）。
TVPB1-玻璃纤维增强聚酰胺实体窗式保持架，轴引导（推力滚子FAG进口轴承）。
2）冲压保持架J-钢板冲压保持架。
JN-深沟球FAG进口轴承铆接保持架。
3）保持架变动加在保持架代号之后，或者插在保持架代号中间的数字，表示保持架结构经过变动。
这些数字只用于过渡时期，
例：NU1008M1 。
