《机械设计》课程实验指导书前言《机械设计》是高等院校机械类专业的一门技术基础课。
实验课是其中一个重要教学环节。
通过实验教学使学生了解机器是由机构组成的，了解机器基本组成要素——机械零件在各类机械中的功用及性能，以便更好的学习《机械设计》课程，为学习专业设备中的机械部分提供必要的基础。
为了搞好本课程的实验教学，我们挑选了机构与机械零件认识、螺栓联接、带传动和减速器结构分析及拆装等实验供任课教师根据不同专业选选择。
本指导书中术语、名词、计量单位等全部符合国家最新标准。
由于水平有限，书中错误和不适之处敬请广大教师和同学提出批评指导。
目录实验一：机械零件认识实验实验二：带传动实验实验三：减速器结构分析及拆装实验实验四：轴系结构分析及拆装实验实验一机械零件认识实验一、实验目的1.初步了解各种常用零件的结构、类型、特点及应用实例。
2.增强学生对机构与机器的感性认识。
3.了解各种标准零件的结构形式及相关的国家标准；了解各种传动的特点及应用；了解各种常用的润滑剂及相关的国家标准。
二、实验内容陈列室展示各种常用机构和机械零件的模型，通过模型的动态展示，增强学生对机构与机器的感性认识。
实验教师只作简单介绍，提出问题，供学生思考，学生通过观察，增加对常用机构和常用零件的结构、类型、特点的理解，培养对课程理论学习和专业方向的兴趣。
三、实验设备和工具机构陈列室机构展柜和各种机构和常用机械零件模型。
四、实验原理机械零件（一）螺纹联接螺纹联接是利用螺纹零件工作的，主要用作紧固零件。
基本要求是保证联接强度及联接可靠性，同学们应了解如下内容：1．螺纹的种类：常用的螺纹主要有普通螺纹、米制锥螺纹、管螺纹、梯形螺纹、矩形螺纹和锯齿螺纹。
前三种主要用于联接，后三种主要用于传动。
除矩形螺纹外，都已标准化。
除管螺纹保留英制外，其余都采用米制螺纹。
2．螺纹联接的基本类型：常用的有普通螺栓联接，双头螺柱联接、螺钉联接及紧定螺钉联接。
除此之外，还有一些特殊结构联接。
机械设计综合实验指导书及实验报告
机械设计综合实验指导书及实验报告班级学号姓名机械基础实验中心雷代明2017年3月第一部分机械设计实验一机械零件认知与分析实验一、实验目的1、熟悉常用的机械零件的基本结构，以便对所学理论知识产生一定的感性认识。
2、分析常用机械零件的基本构造及制造原理。
3、了解常用机械零件的实际使用情况。
二、实验内容通过观察，掌握常用的机械零件的基本结构及应用场合。
三、实验简介机械零件陈列观摩，共包括：(1)螺纹联接与应用(2)键、花键、销、铆、焊、铰接(3)带传动(4)链传动(5)齿轮传动(6)蜗杆传动(7)滑动轴承与润滑密封(8)滚动轴承与装置设计(9)轴的分析与设计(10)联轴器与离合器。
共10个陈列柜，罗列了机械设计内容中大多数常用的基本零件与标准件，并对相应的零件进行了结构和基本受力分析，联接和安装的基本方法的说明，有些常用的零件还给出了简单的应用举例。
通过本实验的观摩，学生可以对照书本所学的基本内容，初步领会机械设计的一些常用零部件的基本设计与应用原理，从而达到举一反三的教学目的，对其所学的课本理论知识进一步巩固和深化。
四、实验要求1、学生必须带上课本，以便于与书本内容进行对照观察。
2、进入实验室必须保持安静，不得大声喧哗，以免影响其他同学。
3、不得私自打开陈列柜，不得用手触摸各种机械零件模型。
4、服从实验人员的安排，认真领会机械零件的构造原理。
五、思考题1、常用螺纹联接的方法有哪些?2、说明无键联结的优缺点．3、在带传动中，带张紧的方法有哪些?4、轴上零件轴向常用的定位方法有哪些?举例说明。
第二章滑动轴承实验实验二滑动轴承基本性能实验一、概述滑动轴承用于支承转动零件，是一种在机械中被广泛应用的重要零部件。
根据轴承的工作原理，滑动轴承属于滑动摩擦类型。
滑动轴承中的润滑油若能形成一定的油膜厚度而将作相对转动的轴承与轴颈表面分开，则运动副表面就不发生接触，从而降低摩擦、减少磨损，延长轴承的使用寿命。
根据流体润滑形成原理的不同，润滑油膜分为流体静压润滑(外部供压式)及流体动压润滑(内部自生式)，本章讨论流体动压轴承实验。
机械设计实验指导书

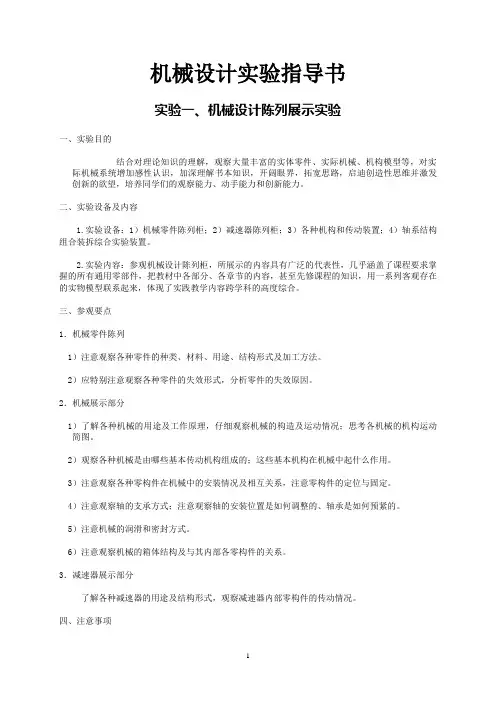

机械设计实验指导书实验一、机械设计陈列展示实验一、实验目的结合对理论知识的理解，观察大量丰富的实体零件、实际机械、机构模型等，对实际机械系统增加感性认识，加深理解书本知识，开阔眼界，拓宽思路，启迪创造性思维并激发创新的欲望，培养同学们的观察能力、动手能力和创新能力。
二、实验设备及内容1.实验设备：1）机械零件陈列柜；2）减速器陈列柜；3）各种机构和传动装置；4）轴系结构组合装拆综合实验装置。
2.实验内容：参观机械设计陈列柜，所展示的内容具有广泛的代表性，几乎涵盖了课程要求掌握的所有通用零部件，把教材中各部分、各章节的内容，甚至先修课程的知识，用一系列客观存在的实物模型联系起来，体现了实践教学内容跨学科的高度综合。
三、参观要点1．机械零件陈列1）注意观察各种零件的种类、材料、用途、结构形式及加工方法。
2）应特别注意观察各种零件的失效形式，分析零件的失效原因。
2．机械展示部分1）了解各种机械的用途及工作原理，仔细观察机械的构造及运动情况；思考各机械的机构运动简图。
2）观察各种机械是由哪些基本传动机构组成的；这些基本机构在机械中起什么作用。
3）注意观察各种零构件在机械中的安装情况及相互关系，注意零构件的定位与固定。
4）注意观察轴的支承方式；注意观察轴的安装位置是如何调整的、轴承是如何预紧的。
5）注意机械的润滑和密封方式。
6）注意观察机械的箱体结构及与其内部各零构件的关系。
3．减速器展示部分了解各种减速器的用途及结构形式，观察减速器内部零构件的传动情况。
四、注意事项1．分小组按顺序观看，可以提问和讨论。
2.注意安全；不要在实验室内跑动或打闹，以免被设备碰伤。
3.爱护设备；动作要轻，不要随便移动设备，以免损坏设备；禁止从非拆卸设备或展台上取下零件。
4. 实验完成后，应将清理实验教室，将物品摆放整齐。
五、写出参观体会作为实验报告实验二、减速器装拆实验一、实验目的：拆装减速器实验是为后面即将进行的课程设计做准备；为能够正确地设计机械传动装置或设计简单机械获取感性知识。
机械设计实验指导书

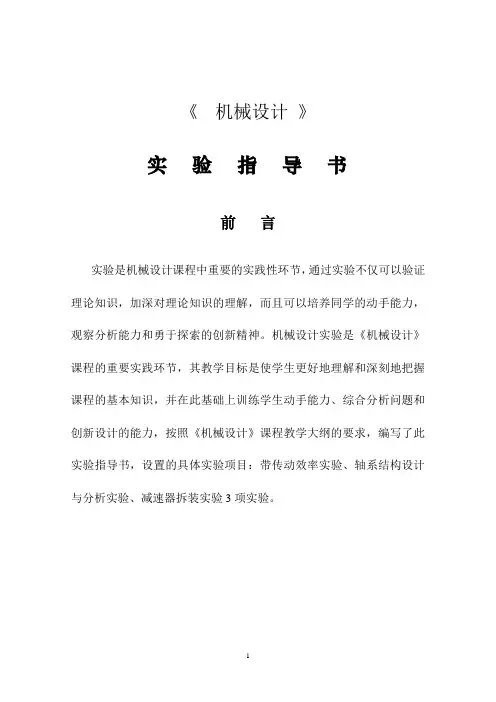

《机械设计》实验指导书前言实验是机械设计课程中重要的实践性环节，通过实验不仅可以验证理论知识，加深对理论知识的理解，而且可以培养同学的动手能力，观察分析能力和勇于探索的创新精神。
机械设计实验是《机械设计》课程的重要实践环节，其教学目标是使学生更好地理解和深刻地把握课程的基本知识，并在此基础上训练学生动手能力、综合分析问题和创新设计的能力，按照《机械设计》课程教学大纲的要求，编写了此实验指导书，设置的具体实验项目：带传动效率实验、轴系结构设计与分析实验、减速器拆装实验3项实验。
实验一 带传动效率实验实验学时：2 实验类型：验证一、实验目的了解带传动实验台的组成和工作原理；观察带传动中的弹性滑动现象，以及它们与带传递的载荷和转速之间的关系。
测定传动效率和滑动率与所传递的载荷和转速之间的关系，绘制带传动的效率曲线和滑动曲线。
二、实验原理、方法和手段带传动原理是张紧在至少两轮上带作为中间挠性件，靠带与轮接触面间产生摩擦力来传递运动与动力。
带传动的效率，当主动轮与从动轮直径相等，即传动比i=1时，可按下式求得1122n T n T ==主动轮的功率从动轮的功率η式中：T 1 ——输入力矩，N·m ；T 2 ——输出力矩，N·m ； n 1 ——输入转速，r/min ； n 2 ——输出转速，r/min 。
由于带的紧边与松边拉力不等，使带的两边弹性形变不等引起带与轮面的微量相对滑动称为弹性滑动。
带传动在工作中的滑动程度用滑动系数ε表示，它是随负载的大小而变化的。
可按下式求得121n n n -=ε 式中： n 1 ——输入转速，r/min ； n 2 ——输入转速，r/min 。
滑动曲线就是表示带在不同负载时滑动的程度的曲线，可分别以主动轮转速和负荷档位为横坐标，以滑动系数ε为纵坐标来绘制。
三、实验条件1．柜式带传动效率测试分析实验台。
2．笔、草稿纸(此项自带)。
四、实验内容与步骤1．根据实验要求加初拉力（调整张紧螺丝）。
机械设计学实验指导书

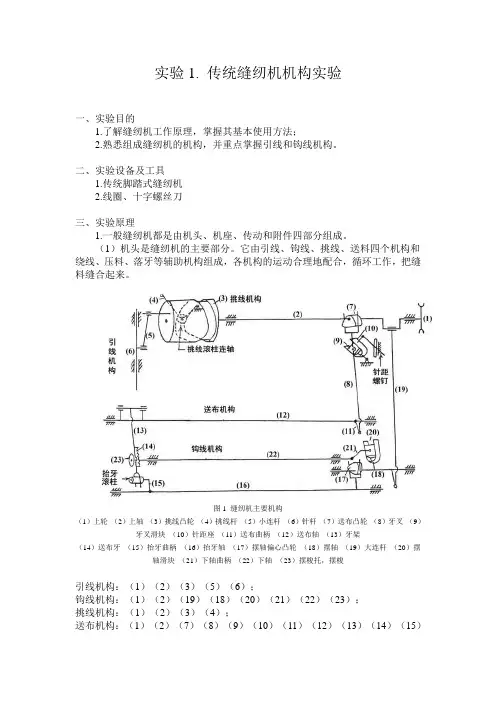

实验1. 传统缝纫机机构实验一、实验目的1.了解缝纫机工作原理，掌握其基本使用方法；2.熟悉组成缝纫机的机构，并重点掌握引线和钩线机构。
二、实验设备及工具1.传统脚踏式缝纫机2.线圈、十字螺丝刀三、实验原理1.一般缝纫机都是由机头、机座、传动和附件四部分组成。
（1）机头是缝纫机的主要部分。
它由引线、钩线、挑线、送料四个机构和绕线、压料、落牙等辅助机构组成，各机构的运动合理地配合，循环工作，把缝料缝合起来。
图1 缝纫机主要机构（1）上轮（2）上轴（3）挑线凸轮（4）挑线杆（5）小连杆（6）针杆（7）送布凸轮（8）牙叉（9）牙叉滑块（10）针距座（11）送布曲柄（12）送布轴（13）牙架（14）送布牙（15）抬牙曲柄（16）抬牙轴（17）摆轴偏心凸轮（18）摆轴（19）大连杆（20）摆轴滑块（21）下轴曲柄（22）下轴（23）摆梭托，摆梭引线机构：（1）（2）（3）（5）（6）；钩线机构：（1）（2）（19）（18）（20）（21）（22）（23）；挑线机构：（1）（2）（3）（4）；送布机构：（1）（2）（7）（8）（9）（10）（11）（12）（13）（14）（15）（16）（17）（18）。
图上未画出的压紧杆部分也属于送布机构。
还有自成一体的第五大机构：绕线机构，由于它是辅助机构，故未在图上画出。
（2）缝纫机的传动部分由机架、手摇器或电动机等部件构成。
（3）机架是机器的支柱，支撑着台版和脚踏板。
使用时操作者踩动脚踏板，通过曲柄带动皮带轮的旋转，又通过皮带带动机头旋转，手摇器或电动机多数直接装在机头上。
（4）缝纫机的附件包括机针、梭心、开刀、油壶等。
2.缝纫机成缝的工作原理要形成一个完整的线迹，4大机构工作中包含了形成线迹过程中的8个阶段，即进针、入线（送线）、形成线环、退针、入圈、挑线、送料、线迹形成等。
它们分别包含在各个机构的工作过程中，形成一个严密的工作配合，以实现各种缝纫目的。
四、实验方法与步骤1.正确拆装缝纫机机头部分，观察其工作过程；2.掌握引线机构和钩线机构的工作原理，并画出机构运动简图。
《机械设计》实验指导书-评分标准-实验报告
《机械设计》实验指导书制定人：卢学玉审核人：陈伟明江南大学机械工程学院2014年9月实验一螺栓的静、动态特性实验一、实验目的螺栓联接广泛应用于机械工程中，如何计算和测量螺栓受力情况及动、静态性能参数是工程技术人员的一个重要课题。
本实验通过对螺栓组及单个螺栓的受力测试和分析，要求达到下述目的：1、了解螺栓联接在拧紧过程中各部分的受力情况。
2、计算螺栓相对刚度，并绘制螺栓联接的受力变形图。
3、验证受轴向工作载荷时，预紧螺栓联接的变形规律，及对螺栓总拉力的影响。
4、通过螺栓的动载实验，观察螺栓动应力幅值的变化。
二、实验任务（空心）螺栓联接静、动态实验。
（空心螺杆+刚性垫片+无锥塞）。
三、实验设备及原理（一）概述承受预紧力和工作拉力的紧螺栓连接是常用的且较重要的一种连接形式。
这种连接中零件的受力属于静不定问题。
由理论分析可知，螺栓的总拉力除与预紧力FP 、工作拉力F有关外，还受到螺栓刚度Cb和被连接件刚度Cm等因素的影响。
图1所示为一单个螺栓连接及其受力变形图。
图1 单个螺栓连接及其受力变形图图1a)所示为螺栓刚好拧到与被连接件相接触，但尚未拧紧的状态。
图1b)所示为螺母已拧紧，但螺栓未受工作载荷的状态，此时，螺栓受预紧力FP的拉伸作用，其伸长量为λ1，而被连接件则在FP的压缩作用下产生的压缩量为λ2。
图1c)所示为承受工作载荷F时的情况，此时螺栓所受拉力由FP 增至F，继续伸长量为Δλ，总伸长量为λ1+Δλ。
被连接件则因螺栓伸长而被放松，根据连接的变形协调条件，其压缩变形的减小量应等于螺栓拉伸变形的增加量Δλ。
因此，总压缩量为λ2-Δλ；而被连接件的压缩力由FP减至FP‘，FP‘称为残余预紧力。
由于螺栓和被连接件的变形发生在弹性范围内，上述受力与变形关系线图如图2所示。
图2 受力与变形关系线图由图1可知，螺栓总拉力F0并不等于预紧力FP与工作拉力F之和，而等于残余预紧力FP‘与工作拉力之和，即F0= FP‘+F或F= FP+ ΔF根据刚度定义，C1=FP/λ1，C2=FP/λ2。
机械设计实验指导书
机械设计实验指导书机械工程学院前言《机械设计实验指导书》是根据《机械设计》教学大纲要求，对机械类、近机类本科教学基本要求，结合我院的实际情况编写的。
机械设计实验是配合理论学习开设的一门重要的实践课程。
通过实验可以使学生加深对《机械设计》课程的基本概念、基本理论的理解，初步掌握机械设计的基本技能，提高学生分析问题和解决问题的能力。
每个实验项目包括：实验目的、实验原理、实验方法和操作步骤等内容。
在编写过程中，参考了有关的教材、仪器设备使用说明及兄弟院校实验教材。
全书由赵小军老师编写，并绘制所有插图，最后整理完成。
编写过程中，得到机制教研室全体教师的大力支持和帮助，在此表示感谢。
由于编者水平有限，书中难免有误漏，不妥之处，恳请读者批评指正。
目录目录错误!未定义书签。
学生实验守则错误!未定义书签。
实验一、平面机构运动简图测绘与分析错误!未定义书签。
实验二、机械传动的特性与运动分析错误!未定义书签。
实验三、渐开线直齿圆柱齿轮的参数测定错误!未定义书签。
实验四、渐开线齿轮齿廓的范成错误!未定义书签。
实验五、减速器的拆装及结构分析错误!未定义书签。
实验六、轴系结构设计错误!未定义书签。
实验七、轴系结构的测绘与分析错误!未定义书签。
学生实验守则1．学生必须遵守实验室各项规章制度，进入实验室，要服从教师的指导和安排，在规定的房间和设备仪器上操作。
2．实验前应根据教学要求做好预习，准备好实验用书、文具、纸张及计算器等。
3．按时到达实验室，不迟到，不早退，不得无故缺课。
4．认真上好实验课，积极思考，仔细观察和测取数据，做到人人动手，互相配合，使实验获得正确的结果。
5．爱护实验设备和器材，了解有关设备仪器的性能和使用方法，严格按照安全操作规程，并在教师的指导下进行操作。
6．设备仪器发生故障时，学生要及时报告指导教师和管理人员，保护现场。
因违反实验室制度和操作规范而造成设备仪器损坏的，除按学校有关规定做出书面检查外，还应根据损失大小予以经济赔偿。
机械设计实验指导书综述
第4章机械性能和工作能力的测试与分析4.1概述提高机械及其零部件的性能和工作能力是提高机械产品质量的关键。
机械及其零部件的性能和工作能力的测试涉及运动学特性、动力学特性、精确度、承载能力、可靠性、安全性、人机工程、节能环保等，项目和内容十分广泛，其基本内容包括机械传动的效率、振动、噪声等，这些测试项目常常作为评定机械产品性能的基本质量指标。
因此，掌握机械性能和工作能力的测试方法，对于研究、改进和创新机械以及对机械设备进行故障诊断具有重要的意义。
4.2机械设计展示开放实验4.2.1实验目的通过实验对各种机械零部件、各种传动装置的结构组成形式以及润滑与密封、零件的失效形式等有个比较全面的认识与了解。
4.2.2实验设备机械设计示教板，由18个陈列柜组成，如图4-1所示。
图4-1机械设计示教板4.2.3实验内容(1)螺纹联接1 :螺纹的类型、螺纹联接的基本类型、常见的各种螺纹联接件；(2)螺纹联接2 :螺纹联接的防松、提高螺纹联接强度的措施、螺纹联接的装拆；(3)键、销和花键联接；(4)铆、焊、粘和过盈联接；(5)带传动1 : V带传动、平带传动、同步带传动及带传动的张紧装置；(6)带传动2 :平带的材料与接头形式、V带的结构与型号、其它带传动、各种带轮的结构;(7)链传动：滚子链的结构与接头形式、齿形链、无级变速链、起重链、链传动的布置与张紧；(8)齿轮和蜗杆传动：齿轮的结构、蜗杆的类型、蜗轮的结构；(9)滑动轴承：轴瓦与衬的材料、滑动轴承的结构、动压滑动轴承油膜压力分布；(10)滚动轴承1:滚动轴承的结构、常用类型与代号、尺寸系列、滚动轴承的装拆；(11)滚动轴承2:内圈和外圈的固定方法、轴承的预紧与调整、密封、轴承座的形式；(12)联轴器：刚性固定式、刚性可移式、弹性联轴器、安全联轴器；(13)离合器：牙嵌离合器、摩擦离合器、安全离合器、离心式离合器、超越离合器；(14)轴1 :轴的承载类型、轴的结构类型、轴的结构设计；(15)轴2 :轴上零件的定位；(16)弹簧：拉伸弹簧、压缩弹簧、扭转弹簧、组合弹簧以及弹簧的应用；(17)润滑与密封：润滑装置、密封件、润滑剂；(18)机械零件的失效形式：残余变形、断裂、磨损、胶合、点蚀、腐蚀。
机械设计实验指导书
