交流电的基本概念
三相交流电与旋转磁场的对应关系
三相交流电与旋转磁场的对应关系
摘要：
1.三相交流电的基本概念
2.旋转磁场的形成原理
3.三相交流电与旋转磁场的对应关系
4.旋转磁场的应用
正文：
一、三相交流电的基本概念
三相交流电是指由三个频率相同、振幅相等、相位差120°的正弦波电压或电流组成的电力系统。
在三相交流电中，每个相位之间的电压和电流都会随着时间的推移而发生变化。
在我国，电力系统中使用的三相交流电的频率一般为50Hz。
二、旋转磁场的形成原理
旋转磁场是指在空间中，随着时间的推移而旋转的磁场。
在三相交流电机中，旋转磁场的形成与电机定子绕组通入三相交流电有关。
当三相交流电通入定子绕组时，会在定子绕组内产生电磁力，进而产生磁场。
这个磁场会随着时间的推移而旋转，且其旋转方向与通入定子绕组的三相交流电的相序有关。
三、三相交流电与旋转磁场的对应关系
三相交流电与旋转磁场之间的对应关系主要体现在以下几个方面：
1.频率：旋转磁场的转速与交流电的频率成正比。
频率越高，旋转磁场的转速越快。
2.极对数：旋转磁场的转速与极对数成反比。
极对数越多，旋转磁场的转
速越慢。
3.相序：旋转磁场的旋转方向与通入定子绕组的三相交流电的相序有关。
当相序改变时，旋转磁场的旋转方向也会发生改变。
四、旋转磁场的应用
旋转磁场在电机、发电机等电力设备中具有广泛的应用。
旋转磁场可以用来产生转矩，使电机旋转，也可以用来切割线圈，产生电流，从而实现电能的转换。
交流电知识点总结
交流电知识点总结一、交流电的基本概念交流电，也称为AC，是一种以周期性变化的电波形表示的电流。
它由正弦波或余弦波构成，其幅度和方向随时间变化。
在电力系统中，交流电被广泛使用，因为它的变化可以方便地通过变压器进行升压或降压，从而实现电力的长距离传输和分配。
二、交流电的特性1、频率：交流电的频率是指电流每秒变化的次数。
在大多数电力系统中，频率被设定为50赫兹（Hz）或60赫兹。
2、相位：相位描述的是在某一特定时刻电流的方向。
在正弦波形的交流电中，相位通过角度来表示，例如0度、90度、180度等。
3、幅度：幅度是指电流的最大值，也就是电压的峰值。
幅度的大小直接影响了电流的有效值。
4、相位角：相位角是指电流与参考电压之间的角度差。
它对交流电的功率因数和电压平衡有重要影响。
三、交流电的产生和传播交流电可以通过机械方法产生，例如通过汽轮机或水轮机的转动来产生交流电。
交流电也可以通过电子器件如晶体管产生。
在电力系统中，交流电通过输电线路进行传输，其传播速度等于光速。
四、交流电的接收和使用在电力系统中，交流电被接收并转换为各种电压等级，以供各种电器设备使用。
通过变压器，交流电的电压可以得到调整，以适应不同的电器设备需求。
通过整流器等电子设备，交流电可以被转换为直流电，供一些电器设备使用。
五、交流电的安全使用在使用交流电时，需要注意安全。
不应在没有专业人员指导的情况下尝试修理电气设备。
对于高压线路，应保持足够的距离以避免触电。
在处理电力设备时，应始终佩戴适当的防护设备。
六、交流电的未来发展随着科技的发展，电力系统的技术和设备也在不断进步。
例如，柔性交流输电系统（FACTS）和超导变压器等新技术的应用将极大地提高电力系统的效率和稳定性。
随着可再生能源如风能和太阳能的广泛应用，电力系统的能源结构也在发生变化，这将进一步推动电力系统的可持续发展。
总结：交流电是现代电力系统的基础和核心，对于它的理解和掌握是理解现代电力系统的关键。
三相交流电相位差
三相交流电相位差摘要：一、三相交流电的基本概念二、三相交流电的相位差定义与计算三、相位差在电力系统中的应用四、相位差对电力设备的影响五、减小相位差的方法六、总结正文：一、三相交流电的基本概念三相交流电是指在电气系统中，电流和电压按照一定的规律相互转换和分布的电源系统。
它由三个相互独立的交流电源组成，每个电源的频率、电压和相位差都相同，但它们的空间位置相差120度。
三相交流电广泛应用于工业、民用电力系统等领域。
二、三相交流电的相位差定义与计算相位差是指两个同频率的交流信号在时间上的相对位置差。
在三相交流电中，相位差通常是指线电压或线电流之间的相对相位差。
相位差的计算公式为：相位差（θ）= arccos[(Uab * Uab + Ubc * Ubc + Uca * Uca) / (√3 * Uab * Ubc * Uca)]其中，Uab、Ubc、Uca分别为三相电压的幅值，θ为相位差。
三、相位差在电力系统中的应用1.电力传输与分配：相位差在电力系统中用于监测和控制电压、电流的平衡，确保电力传输和分配的稳定。
2.电机控制：相位差在电机控制中起到关键作用，通过改变电机的输入电压相位差，实现电机的调速、制动等功能。
3.保护装置：相位差在保护装置中用于判断故障类型和位置，实现电力系统的自动保护。
四、相位差对电力设备的影响1.设备损耗：相位差会导致电力设备内部的电流分布不均，增加设备损耗，影响设备寿命。
2.电力系统稳定性：相位差过大时，可能导致电力系统失去稳定性，甚至发生故障。
3.能效降低：相位差会导致电力系统中的有用功率减小，从而降低整个系统的能效。
五、减小相位差的方法1.优化电力系统结构：合理布局发电、输电、配电设备，降低电压等级和线路长度，以减小相位差。
2.提高电力设备性能：选用高精度、低损耗的电力设备，提高系统的整体性能。
3.采用补偿装置：通过电容器、电感器等补偿装置，改善电力系统的电压、电流平衡。
4.优化运行方式：合理调整发电机组的运行参数，降低相位差。
电工交流电
13
五、单相交流电路
相量图 y
e
e1
ωt1
0
0
Em
x
ωt1
ωt
既有方向又有大小的 量叫做矢量。
14
相 量
仅反映正弦量的最大值和初相的 不动的”矢量。 “不动的”矢量。 用大写字母上加一“ · ”表示。 表示。 用大写字母上加一“ 表示
& E
最大值相量 有效值相量
φ
15
相量的运算——平行四边形法则
0
ωt
U 1 = I ωC
26
容 抗
衡量电容器对交流电流阻碍作 用的物理量。 表示。 用的物理量。用xC表示。
U 1 xC = = I ωC
单位：欧姆（Ω） 单位：欧姆（
27
（4）阻抗三角形 阻 抗
阻抗是电路总电压与电流有效值的比值，表 阻抗是电路总电压与电流有效值的比值， 示了电路中所有元件对电流的阻碍作用。 示了电路中所有元件对电流的阻碍作用。 符号：Z 符号： 单位：欧姆 。 单位：
& I 1 = 10(sin 30 ° + j cos 30 ° )
& I 2 = 8(sin 60° + j cos 60°)
& = 220e j 30° U
& = 10e j 30° I1
18
（1）纯电阻正弦交流电路
i
~ u
R
iu
电流与电压的关系 相位相同。 相位相同。 频率相同。 频率相同。
24
（3）纯电容正弦交流电路
电 容
i
u
C
衡量电容器容纳电荷本领大 小的物理量 单位：法拉（F）。 单位：法拉（ ） 常用单位：微法（ ） 常用单位：微法（µF） 皮法（ ） 皮法（pF） 1µF＝106pF

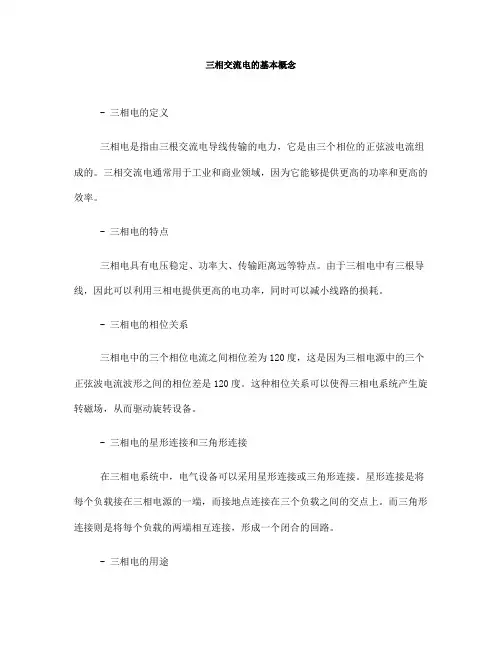

三相交流电的基本概念(一)
三相交流电的基本概念- 三相电的定义三相电是指由三根交流电导线传输的电力，它是由三个相位的正弦波电流组成的。
三相交流电通常用于工业和商业领域，因为它能够提供更高的功率和更高的效率。
- 三相电的特点三相电具有电压稳定、功率大、传输距离远等特点。
由于三相电中有三根导线，因此可以利用三相电提供更高的电功率，同时可以减小线路的损耗。
- 三相电的相位关系三相电中的三个相位电流之间相位差为120度，这是因为三相电源中的三个正弦波电流波形之间的相位差是120度。
这种相位关系可以使得三相电系统产生旋转磁场，从而驱动旋转设备。
- 三相电的星形连接和三角形连接在三相电系统中，电气设备可以采用星形连接或三角形连接。
星形连接是将每个负载接在三相电源的一端，而接地点连接在三个负载之间的交点上。
而三角形连接则是将每个负载的两端相互连接，形成一个闭合的回路。
- 三相电的用途三相电广泛应用于各种电力系统和设备，例如电动机、变压器、发电机等。
由于三相电具有功率大、效率高的特点，因此在工业生产和电力传输中得到了广泛的应用。
- 三相电的平衡与不平衡在三相电系统中，如果各相之间的电压和电流相等，称为平衡三相电系统；如果各相之间的电压和电流不相等，则称为不平衡三相电系统。
不平衡三相电系统会导致电力系统的不稳定和设备的损坏，因此需要及时进行调整和维护。
- 三相电的配电系统三相电的配电系统是指将输送到用户的三相电能够合理、稳定地分配给各个用户。
配电系统通常包括变压器、开关设备、电力线路等组成，可以根据用户的需求灵活配置，保障电力的稳定供应。
通过以上列点的方式，对三相交流电的基本概念进行了详细的阐述，包括其定义、特点、相位关系、连接方式、用途、平衡与不平衡以及配电系统等内容，使得文章结构完整，层次清晰。
新版建筑电工第二章第一节交流电的基本概念doc
第二章交流电路本章内容及要求：电压、电流的大小和方向不随时间变化的，被称为直流电（DC），函数波形如图所示。
把电压、电流的大小和方向随时间按正弦规律变化的称为正弦交流电，简称交流电（AC），函数波形如图所示。
正弦交流电的优点是：（1）方便地实现电能的生产、传输、分配。
（2）交流电的设备比直流电的设备结构简单成本低，工作可靠。
通过本章学习要求学生了解正弦交流电，掌握三相交流电的功率的计算，知道提高功率因数的意义。
本章主要学习的内容有交流电的基本概念、交流电的相量表示、单一参数的交流电路、提高功率因数的意义和方法以及三相交流电路和三相交流电路功率的计算。
第一节交流电的基本概念一、教学目标1、知道正弦交流电的产生2、掌握正弦交流电的三要素3、掌握交流电的有效值4、了解交流电的经济意义及优点二、过程与方法1、通过观察生活中的用电，培养学生应用知识的能力2、通过交流电基本概念的学习，培养学生应用工具的测量能力三、情感态度与价值观1、通过交流电基本概念的学习，激发学生用所学知识解决建筑电路的测算能力。
2、从了解交流电的经济意义和优点，增强学生的环保意识。
四、教学重点及难点1、正弦交流电的三要素与表示2、正弦交流电的有效值五、教学方法学生自主学习及提问、最后教师讲授，使用多媒体教学内容：一、交流电1、交流电的产生矩形线圈在外力作用下，在匀强磁场中以角速度匀速转动时，线圈的两条边作切割磁感线运动，线圈产生感应电动势。
如果外电路是闭合的，闭合回路将产生感应电流。
2、交流电的定义交流电简称交流，一般指大小和方向随时间做周期性变化的电压或电流。
3、交流电的分类按其性质可分为：（1）正弦交流电，电流和电压的大小和方向随时间呈正弦规律变化，是最基本的交流电。
（2）模拟交变信号：用大小和方向都随时间变化的交流表示声音图像信息的内容的交流电。
（3）脉冲：有方波、三角波、梯形波、钟形波及阶梯波。
4、交流电的使用意义及优点（1）方便地实现电能的生产、传输、分配。
§6-1 交流电的基本知识(标准教案)
技师学院教案第页技师学院教案第页教学内容教学方法2.稳恒直流电:电压的大小和方向不随时间的变化而变化.3.正弦交流电:大小和方向安正弦规律变化的电动势，电压和电流统称为正弦交流电。
4.非正弦交流电: 电压的大小和方向不安正弦规律变化.非正弦交流电可以看成一系列正弦交流电叠加合成的结果.注意:无特别说明所讲交流电都指正弦交流电二.交流电的产生交流电可以由交流发电机提供也可以由振荡器产生.交流发电机主要用于提供电能,振荡器主要用于产生各种交流信号.如图交流发电机,当线圈在磁场中以角速度 逆时针匀速转动时,由于导线切割磁感线,线圈将产生感应电动势,技师学院教案第页技师学院教案第页技师学院教案第页技师学院教案第页技师学院教案第 页教 学 内 容 教 学 方 法情况。
【教学回顾】复习交流电的瞬时值表达式，能够画出简单的正弦波形图。
给出解析式能够熟练求出交流电的最大值，有效值和平均值。
【新课进行】三.正弦交流电的周期.频率.角频率 正弦交流电的波形图如图1.周期:交流电每重复变化一次所需要的时间.用T 表示,单位:秒(s)2.频率:交流电在1s 内重复变化的次数.用 f 表示,单位:赫兹(HZ)周期和频率的关系 :Tf 1=或者f T 1=说明:我国动力和照明用电的标准频率为50赫兹(称工频),高频感应电炉的电源频率为200-300KHZ,我国广播电视的频率为几十兆赫兹到几百兆赫兹.技师学院教案第 页教 学 内 容教 学 方 法3.角频率:正弦交流电每秒变化的电角度.用ω表示,单位:弧度/秒(rad/s)角频率和周期频率的关系f Tππω22==四．正弦交流电的相位和初相位 1.相位（1） 定义:任一时刻线圈平面与中性面的夹角.称相位或者相角.它反映了交流电的变化进程.（2）初相位:正弦量在t=0时的相位,也称初相角或者初相.(1) t=0时正弦量的瞬时值为正,则初相为正 (2) t=0时正弦量的瞬时值为负,则初相为负(3) 初相通常用不大于0180的角来表示.如: V t e )240sin(500+=ω应记为V t e )120sin(500-=ω【练习】技师学院教案第页技师学院教案第 页教 学 内 容教 学 方 法2. 公式:2121)()(ϕϕϕωϕωϕ-=+-+=t t即： 两个同频正弦量的相位差等于它们的初相之差。
交流电的基本概念资料
正弦交流电压、电流等表达式与此相似。
若从线圈平面与中性面成一夹角开始计时，则
e Em sin(t 0 )
正弦交流电压、电流等表达式与此相似。
三、正弦交流电的周期、频率和角频率
周期： 交流电每重复变化一次所需的时间， 用符号T表示，单位是s
其中，0为正弦量t=0时的相位，称为初相位，
也称初相角或初相。
2.相位差 两个同频率交流电的相位之差称为相位差，
用符号φ表示，即
(t 1) (t 2) 1 2
两个同频率交流电的相位差就等于它们 的初相之差。
e1超前e2
e1与e2同相
e1与e2反相
e1与e2正交
非正弦交流电 ：一系列正弦交流 电叠加合成的结果
二、交流电的产生
正弦交流电的产生设备 交流电可以由交流发电机提供，也可由
振荡器产生。交流发电机主要是提供电能， 振荡器主要是产生各种交流信号。
正弦交流电的产生过程
整个线圈所产生的感应电动势为 e = 2Blvsinωt
2Blv为感应电动势的最大值，设为Em，则 e = Em sinωt
2 π
Um
Ip
2 π
Im
有效值与平均值之间的关系是：
π
π
π
E 2
2 EP 1.1EP
U 2
2 UP 1.1UP
I 2
2 IP 1.1IP
五、正弦交流电的相位与相位差
1. 相位
在式 e Em sin(t 0) 中，(t 0 )表示在任意时 刻线圈平面与中性面所成的角度，这个角度称 为相位角，也称相位或相角 ，它反映了交流电 变化进程。
三相交流电的基本概念
三相交流电的基本概念三相交流电是一种常用的电力供应方式，广泛应用于工业和民用领域。
它是指电能通过三根相互间隔120度的导线传输，形成一个闭合的回路。
三相交流电具有很多优点，包括高效率、稳定性和方便性。
首先，三相交流电的高效率是其最大的优点之一。
与单相交流电相比，三相交流电可以提供更大的功率输出。
这是因为三相电源中的三个相位可以同时提供电能，而不会出现单相电源中的功率波动问题。
因此，在工业领域中，使用三相交流电可以更好地满足大功率设备的需求。
其次，三相交流电具有较高的稳定性。
由于三个相位之间的间隔为120度，所以在任何时刻至少有一个相位的电压在上升或下降。
这种相位之间的错位使得电能传输更加平稳，减少了电压波动和电流波动的可能性。
因此，使用三相交流电可以有效地减少设备故障和损坏的风险。
此外，三相交流电还具有方便性。
在供电过程中，只需要连接三个导线即可完成供电。
这与单相交流电相比，省去了额外的连接和调整步骤，使得供电更加简单和方便。
此外，三相交流电还可以通过变压器进行变压和分配，以满足不同设备和区域对电能的需求。
在实际应用中，三相交流电广泛用于工业生产、商业用途和家庭供电。
在工业生产中，三相交流电可以为各种设备提供稳定和可靠的电源，包括电机、发动机、照明设备等。
在商业用途中，三相交流电可以满足商店、办公室和酒店等场所对大功率设备和照明系统的需求。
在家庭供电中，三相交流电可以为家庭电器提供可靠的供电，如冰箱、洗衣机、空调等。
总之，三相交流电是一种高效、稳定和方便的电力供应方式。
它在工业和民用领域中广泛应用，并带来了许多优点。
通过了解三相交流电的基本概念和特点，我们可以更好地理解其在现代社会中的重要性，并为相关领域的发展做出贡献。
电工基础(第五版)第五章劳动版
从正弦交流电的反向最大值到正向最大值称为峰—峰值。
从正弦交流电的反向最大值到正向最大值称为峰—峰值。
交流电的峰值和峰—峰值
(2)有效值
交流电的有效值
让交流电和稳恒直流电分别通过大小相同的电阻,如果在交流电的
一个周期内它们产生的热量相等,而这个稳恒直流电的电压是U ,电流 是I, U 、I 称为相应交流电的有效值。有效值用大写字母表示,如E、 U 、I。
二、电感器 1.电感器的结构、类型和符号
空心电感器 微调电感器
有磁心或铁心的电感器 有中心抽头的电感线圈
2.电感器的主要参数 (1)电感 (2)品质因数（ Q 值） 3.感抗—电感对交流电的阻碍作用
电感对交流电的阻碍作用称为感抗,用XL表示。感抗的单位
也是欧姆(Ω )。 感抗的计算式为
电感的感抗与频率的关系可以简单概括为：通直流,阻交 流,通低频,阻高频,因此电感也称为低通元件。
一、交流电的概念 交流电与直流电的根本区别是:直流电的方向不随时
间的变化而变化,交流电的方向则随时间的变化而变化。 电源只有一个交变电动势的交流电称为单相交流电。
稳恒直流电
正弦交流信号 电视机显像管 的偏转电流
直流电和交流电波形
计算机中的 方波信号
右图所示为某信号发生器输出的信号 电压,其大小和方向都按正弦规律变化,所 以称为正弦交流电。
§5—1 交流电的基本概念 §5—2 电容器和电感器 §5—3 单一参数交流电路 §5—4 RLC串联电路 §5—5 RLC并联电路
§5—1 交流电的基本概念
1.了解正弦交流电的产生和特点。 2.理解正弦交流电的有效值、频率、初相位 及相位差的概念。 3.掌握正弦交流电的三种表示方法。
交流电路中的电压和电流关系
XX,a click to unlimited possibilities
汇报人：XX
目录
01 交 流 电 路 的 基 本 概 念
03 电 压 和 电 流 的 测 量 05 电 压 和 电 流 的 调 节
与控制
02 电 压 和 电 流 的 关 系 04 电 压 和 电 流 的 功 率
电磁干扰的传播途径
辐射干扰：通过空间电磁场传播，影响电子设备性能 传导干扰：通过导电介质传播，影响电子设备正常工作 感应耦合：通过磁场变化感应出干扰电压或电流，影响电子设备工作 静电放电：瞬间产生高压静电，对电子设备造成干扰或损坏
电磁干扰的抑制方法
屏蔽技术：通 过金属材料将 电磁干扰隔离 在一定区域内
交流电的应用
家电设备：如电冰 箱、洗衣机、空调 等
工业生产：电动机、 电焊机、电动工具 等
交通运输：电力机 车、电动汽车、飞 机等
电力系统：发电、 输电、配电等
Part Two
电压和电流的关系
电压和电流的相位关系
电压和电流的相位差：描述电 压和电流在时间上的相对位置， 影响交流电路的性质
相位差与功率因数：解释相位 差对交流电路功率因数的影响， 以及如何提高功率因数
电流的测量
电流表：用于测量交流电路中的电流值 测量方法：串联在电路中，读取表盘上的数值 注意事项：选择合适的量程，避免电流过大烧毁电流表 测量单位：安培（A）
相位差的测量
定义：相位差是指 交流电信号在任意 时刻的瞬时值与其 基准值之间的角度 差
测量方法：使用相 位测量仪表或示波 器观察两个信号的 相位差
意义：相位差对于 交流电路的性能和 稳定性具有重要影 响
影响因素：电源频 率、阻抗和感抗等 参数都会影响相位 差
直流电和交流的概念
直流电和交流的概念直流电和交流电是电流的两种基本形式。
直流电指的是电流的方向在电路中始终保持不变的电流类型，而交流电指的是电流的方向以一定的频率交替变化的电流类型。
直流电的概念：直流电是指电流的方向在电路中始终保持不变的电流类型。
简单来说，电流的方向在电路中只有一个，并且始终保持不变。
直流电可以通过直流电源（如电池）产生，其特点是电流的方向始终一致，大小可以恒定或随时间变化。
直流电的电荷在电路中只沿一个方向移动，因此它们只在一个方向上产生能量和功率。
直流电流是用直线表示，并且符号上常用大写字母I表示。
交流电的概念：交流电是指电流的方向以一定的频率交替变化的电流类型。
简单来说，电流的方向在电路中交替变化，呈周期性变化。
交流电可以通过交流电源（如发电机）产生，其特点是电流方向以一定的频率来回交替变化，大小也会随着时间而变化。
交流电的电荷在电路中来回摆动，因此它们在不同的方向上产生能量和功率。
交流电流是用曲线表示，并且符号上常用小写字母i表示。
直流电和交流电的特点及应用：1. 直流电的特点及应用：- 电流方向保持不变，大小可以恒定或随时间变化。
- 直流电容易实现稳定的电压和电流输出。
- 直流电可以长距离传输，并且电压损耗较小。
- 直流电在许多电子设备中广泛应用，如电池供电的设备、电动机驱动器等。
2. 交流电的特点及应用：- 电流方向以一定的频率来回交替变化，大小也会随着时间变化。
- 交流电可以通过变压器实现电压的升降。
- 交流电在长距离传输中能够有效减少能量损耗。
- 交流电在家庭、工业等各个领域中广泛应用，如家庭电源、电动机、照明等。
直流电和交流电的区别：1. 方向不同：直流电的电流方向保持不变，而交流电的电流方向以一定频率交替变化。
2. 特点不同：直流电的电流大小可以恒定，也可以随时间变化，而交流电的电流大小随时间变化，同时在电路中有正负半个周期的存在。
3. 产生方式不同：直流电可以通过直流电源（如电池）供应，而交流电可以通过发电机等交流电源产生。
直流电与交流电的概念
直流电与交流电的概念直流电和交流电是电学中两种基本的电流类型。
一、直流电（Direct Current）直流电是电流方向保持不变的电流。
直流电常用符号为DC （Direct Current），它的特点是电流方向始终不变。
直流电的电流方向可以是正向的、负向的或者零电流。
直流电常用直流电源（如电池）产生，其电流方向从正极（电流流出的地方）到负极（电流流入的地方）。
直流电的特点有以下几点：1. 电流方向不变：直流电的电流方向始终不变，即电流只在一个方向上流动。
2. 电流大小恒定：直流电的电流大小是恒定的，不随时间变化。
3. 电压恒定：直流电的电压大小也是恒定的，不随时间变化。
4. 波形简单：直流电的波形为一条直线，没有周期性的振动。
5. 无频率：直流电没有频率，因为它的电流方向保持不变。
直流电在实际生活中有广泛的应用，如电池供电的电子设备、汽车的12V电源等。
直流电的特点使得它在某些特定的场合下更加适用，比如电子设备的稳定供电。
二、交流电（Alternating Current）交流电是电流方向周期性改变的电流。
交流电常用符号为AC （Alternating Current），它的特点是电流方向会随时间周期性地反复改变。
交流电的电流方向可以是正向的或者负向的，而且在一个周期内会多次改变。
交流电的特点有以下几点：1. 电流方向周期性改变：交流电的电流方向在一个周期内会周期性地多次改变。
2. 电流大小随时间变化：交流电的电流大小会随时间周期性地变化。
3. 电压随时间变化：交流电的电压大小也会随时间周期性地变化。
4. 波形复杂：交流电的波形通常为正弦波，具有周期性的振动。
5. 有频率：交流电的频率是指单位时间内交流电周期的个数，通常用赫兹（Hz）来表示。
交流电是我们生活中最常用的电流，如住宅和工厂所使用的电力就是交流电。
交流电的特点使得它在长距离输送电能、提供稳定的供电等方面具有优势。
三、直流电与交流电的比较直流电和交流电在许多方面有着明显的区别。
交流电的基本概念
交流电的基本概念一、正弦交流电的产生正弦交流电是由交流发电机产生的，最简单的交流发电机示意图如下图所示：由于电枢表面的磁感应强度是按正弦规律分布的，所以产生的感应电动势也是按正弦规律变化的。
即e=E m sinα如线圈经电刷与外电路的负载接通，形成闭合回路，所以外电路中也就产生了相应的正弦电压和正弦电流，表示如下u=U m sinαi=I m sinα二、表征正弦交流电的物理量1.频率和周期正弦量每秒内变化的次（周）数，称为频率，用字母f表示，其单位为赫兹简称赫，用字母Hz来表示。
频率的其它单位还有千赫（KHz）、兆赫（MHz），它们的换算关系为：1KHz=103Hz1MHz=106Hz根据我国国家标准，供电系统采用的频率为50Hz，这个频率通常称为工业频率（简称为“工频”），另外，像美国、日本等国家的电网频率采用60Hz，通常收音机中波段的频率是530—1600KHz，短波段的频率是2.3－23MHz。
正弦量每变化一次（周）所需要的时间，称为周期，用字母T表示，其单位为秒（S）。
根据频率和周期的上述定义，它们之间有如下关系：我国工频为50Hz，则其周期为正弦量在1秒钟内变化的电角度，称为角频率，用字母ω表示。
正弦量变化一次，其电角度变化了2π弧度，1秒钟内共变化了f次，所以角频率可表示为其单位为弧度/秒（rad/s），对于工频50Hz来说，其角频率为314rad/s。
有了角频率ω的概念后，t秒钟正弦量变化的电角度可表示为α=ωt。
于是参照式（3-1），正弦交流电流、电压和电动势的表达式可表示为i=I m sinωt u=U m sinωt e=E m sinωt2.最大值与有效值正弦量在任一瞬间的值，称为瞬时值，习惯上用小写的字母来表示，如i、u、e等，见上式。
正弦量瞬时值中的最大者，称为最大值或幅值，习惯上用带下标m的大写字母来表示，如I m、U m、E m等。
在分析和计算交流电路时，为了有效地表示正弦量的大小，往往不是用它们的瞬时值或最大值来计量的，而是采用有效值来计量的。
交流电知识学习基础
交流电知识学习基础简称“交流”。
一般指大小和方向随时间作周期性变化的电压或电流。
它的最基本的形式是正弦电流。
我国交流电供电的标准频率规定为50赫兹。
交流电随时间变化的形式可以是多种多样的。
不同变化形式的交流电其应用范围和产生的效果也是不同的。
以正弦交流电应用最为广泛，且其他非正弦交流电一般都可以经过数学处理后，化成为正弦交流电的迭加。
正弦电流（又称简谐电流），是时间的简谐函数i=Imsin（ωt+φ0）当线圈在磁场中匀速转动时，线圈里就产生大小和方向作周期性改变的交流电。
现在使用的交流电，一般是方向和强度每秒改变52赫兹。
我们常见的电灯、电动机等用的电都是交流电。
在实用中，交流电用符号"~"表示。
电流i随时间的变化规律，由此看出：正弦交流电需用频率、峰值和位相三个物理量来描述。
交流电所要讨论的基本问题是电路中的电流、电压关系以及功率（或能量）的分配问题。
由于交流电具有随时间变化的特点，因此产生了一系列区别于直流电路的特性。
在交流电路中使用的元件不仅有电阻，而且有电容元件和电感元件，使用的元件多了，现象和规律就复杂了。
【交流电的频率和周期】频率是表示交流电随时间变化快慢的物理量。
即交流电每秒钟变化的次数叫频率，用符号f表示。
它的单位为周／秒，也称赫兹常用“Hz”表示，简称周或赫。
例如市电是50周的交流电，其频率即为f=50周／秒。
对较高的频率还可用千周（kC）和兆周（MC）作为频率的单位。
1千周（kC）=103周／秒1兆周（MC）=10千周（kC）=106周／秒例如，我国第一颗人造地球卫星发出的讯号频率是20.009兆周，亦即它发出的是每秒钟变化20.009×106次的交变讯号。
交流电正弦电流的表示式中I = Imsin（ωt+φ0）中的ω称为角频率，它也是反映交流电随时间变化的快慢的物理量。
角频率和频率的关系为ω=2πf。
交流电随时间变化的快慢还可以用周期这个物理量来描述。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流电的基本概念本节概述：
➢一、静电、直流电、交流电➢二、交流电的基本知识
➢1）交流电的概念
➢2）交流电的分类
➢3）交流电的经济意义
➢4）交流电的优点
➢三、正弦交流电的基本知识➢1）正弦交流电的概念
➢2）正弦交流电的表示方法➢3）正弦交流电的三要素
一、静电、直流电、交流电
➢静电：
是一种静止不动的电，就好像把水放在一根平放的管子里，水在管中静止不动一样，也就是当电荷积聚不动时，这种电荷称为静电。
➢直流电：
是指方向一定而大小不变的电流，我们使用的手电筒和拖拉机、汽车上的电池都是直流电。
➢交流电：
是指方向和大小都在不断改变的电流。
我们常见的电灯、电动机等用的电都是交流电。
在实用中，直流电用符
号"="表示，交流电用符号"~"表示。
二、交流电的基本知识
•1、交流电的基本概念
交流电，简称“交流”。
一般指大小和方向随时间作周期性变化的电压或电流。
它的最基本的形式是正弦电流。
我国交流电供电的标准频率规定为50赫兹。
交流电随时间变化的形式可以是多种多样的。
不同变化形式的交流电其应用范围和产生的效果也不同的。
以正弦交流电应用最为广泛，且其他非正弦交流电一般都可以经过数学处理后，化成为正弦交流电的迭加。
•2、交流电的分类
•交流电按其性质分分以下三种：
１、正弦交流电：电流和电压的大小和方向随时间呈正弦规律变化，是最
基本的交流电。
２、模拟交变信号：用大小和方向都随时间变化的交流表示声音、图像信息内容的交流电称为模拟交变信号。
例如模拟声音的交流称为音频信号，模拟图像的交流称为视频信号。
３、脉冲：顾名思义，脉冲含有脉动和短促的意思。
将这一意义推广到电工学上泛指按一定规律（不按正弦规律）出现的电流和电压。
常见的脉冲信号有以下几种：（１）方形波（矩形波）；（２）三角波（斜波、锯齿波）；（３）梯形波（４）阶梯波；（５）钟形波。
若交流电随时间按周期性规律变化，则称为周期性交流电，如下图所示：
•3、交流电的使用意义
在现代共农业生产和日常生活中，广泛地使用着交流电。
主要原因是与直流电相比，交流电在产生、输送和使用方面具有明显的优点和重大的经济意义。
例如在远距离输电时，采用较高的电压可以减少线路上的损失。
对于用户来说，采用较低的电压既安全又可降低电器设备的绝缘要求。
这
种电压的升高和降低，在交流供电系统中可以很方便而又经济地由变压器来实现。
此外，异步电动机比起直流电动机来，具有构造简单、价格便宜，运行可靠等优点。
在一些非用直流电不可的场合，如工业上的电解和电镀等，也可利用整流设备，将交流电转化为直流电。
•4、交流电的优点
•交流电和直流电相比有许多优点：
•1）交流电可以利用变压器升高或降低电压，作远距离传输。
•2）采用交流电作电源的电动机结构简单、成本低廉、工作可靠、维修方便。
•3）交流电可以通过变压整流装置获得任意电压值的直流电。
三、正弦交流电的基本知识
➢1、正弦交流电的概念
交流电随时间的变化，有的是有规律的，有的是无规律的。
若交流电是随时间按正弦规律变化，则称为正弦交流电。
正弦交流电是一种最基本的、应用最广泛的交流电。
发电厂发出的交流电是正弦波，电视、雷达、通信等技术中所用的载波也是正弦波。
正弦交流电波形如：
➢2、正弦交流电的表示方法
正弦交流电通常有数学表达式（解析法）、波形图（曲线法）、矢量图（旋转矢量法）三种表达方法。
1）数学表达式
正弦交流电的电压、电流、数学表达式分别为：
式中：Em(Um、Im) 振幅；w频率（W= 2f为频率）；初相角。
•从上述可知，只要知道交流电的三要素（振幅、频率f、初相），就可以写出它们的表达式。
2）波形图
在平面直角坐标系，用横坐标表示时间t或角度（t），纵坐标表示交流电的大小，对上式可以画出它们的波形图如下。
下图的初相角为0。
3）矢量图（略）
2、正弦交流电的三要素（振幅、频率、初相角）
一、振幅值和有效值
振幅值：正弦交流电的瞬时最大值称作振幅值。
有效值：交流电的有效值是与振幅值相关的一个重要参量。
假设有一周期交流电i通过一电阻R，它在周期内产生的热量，与一恒定直流电流I通过该电阻R,在相同的时间内所产生的热量相等，则该直流电流I与周期交流电流i在发热方面是等效的。
因而就把该直流电I的数什定义为该周期交流电i的有效值。
通常，用交流电压表或万用表的交流电压档测量正弦波电压，测出的就是有效值。
例如，市电电压220V就是指其有效值为220V。
同样，交流电流表测出的也是交流电流的有效值。
正弦交流电路的计算一般也用有效值。
二、频率f、周欺T、角频率ω
1、频率f
频率是表征交流电变化快慢的物理量。
在1秒钟内，交流电正、负交替出现的次数，称为频率。
频率是表征正弦波的三要素之一。
频率越高表示交流电变化越快。
频率的符号用“f”表示，单位为赫兹（Hz），或周/秒。
电
子技术中，频率越高，常采用千赫兹（kHz）、兆赫兹(MHz)、千兆赫兹(GHz)为单位，它们之间的换算关系是：1 kHz＝103 Hz；1 MHz＝103 kHz＝106 Hz；1 GHz＝103 MHz＝106 kHz＝109 Hz
我国市叫频率为50 Hz，音频信号频率在几十赫兹至十几千赫兹，电视视频信号的频率为0～6 MHz，无线电广播中波段频率为535～1605 kHz，短波段为几十兆赫兹。
电视广播频率在几十兆赫兹到几百兆赫兹，雷达、通信应用的频率可有几十兆赫兹、几百兆赫兹至几千兆赫兹、甚至几十千兆赫兹。
2、周期T
周期T也是一个反映正弦交流电变化快慢的物理量。
正弦交流电变化一周（正、负交替出现一次）所需要的时间，称为交流电的周期。
周期T的单位为秒、毫秒、微秒、纳秒等。
它们之间的关系为：1秒（s）=103毫秒(ms)=106微秒(µs)=109纳秒（ns）
周期T与频率f的关系为：f＝1/T显然，周期越长（即频率越低）表明交流电的变化越慢。
3、角频率ω
正弦交流电变化的快慢还可以用角频率ω（或称角速度）来表征。
角频率ω与频率f的关系为：ω＝2лf
式中л＝3.1416。
角频率ω是指正弦交流电流每秒所经历的电角度，其单位为：弧度/秒（rad/s）。
三、初相位（略）。
