ndk晶振参数

ndk晶振参数

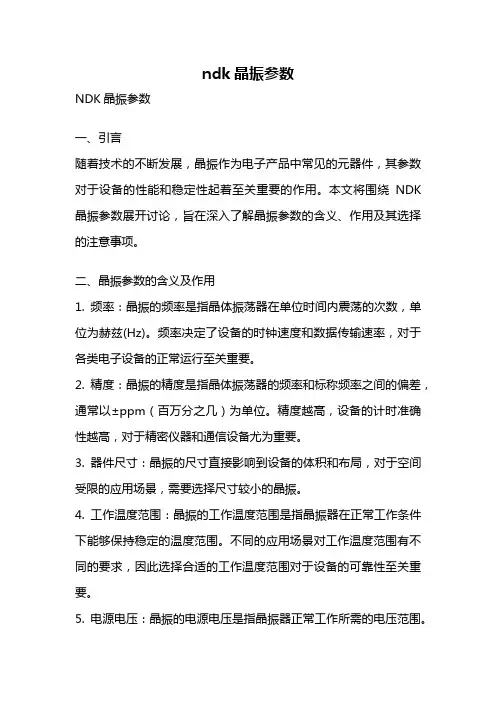

ndk晶振参数NDK晶振参数一、引言随着技术的不断发展,晶振作为电子产品中常见的元器件,其参数对于设备的性能和稳定性起着至关重要的作用。

本文将围绕NDK 晶振参数展开讨论,旨在深入了解晶振参数的含义、作用及其选择的注意事项。

二、晶振参数的含义及作用1. 频率:晶振的频率是指晶体振荡器在单位时间内震荡的次数,单位为赫兹(Hz)。

频率决定了设备的时钟速度和数据传输速率,对于各类电子设备的正常运行至关重要。

2. 精度:晶振的精度是指晶体振荡器的频率和标称频率之间的偏差,通常以±ppm(百万分之几)为单位。

精度越高,设备的计时准确性越高,对于精密仪器和通信设备尤为重要。

3. 器件尺寸:晶振的尺寸直接影响到设备的体积和布局,对于空间受限的应用场景,需要选择尺寸较小的晶振。

4. 工作温度范围:晶振的工作温度范围是指晶振器在正常工作条件下能够保持稳定的温度范围。

不同的应用场景对工作温度范围有不同的要求,因此选择合适的工作温度范围对于设备的可靠性至关重要。

5. 电源电压:晶振的电源电压是指晶振器正常工作所需的电压范围。

不同的设备对电源电压有不同的要求,选择合适的电源电压可以确保设备的正常运行。

6. 电流消耗:晶振的电流消耗是指晶振器在工作状态下消耗的电流。

电流消耗越低,设备的功耗越低,有助于延长电池使用寿命和提高设备的能效。

7. 驱动能力:晶振的驱动能力是指晶振器输出的信号能够驱动的负载电容。

驱动能力越好,晶振器输出的信号质量越好,对于通信设备和数字电路尤为重要。

8. 相位噪声:晶振的相位噪声是指晶振器输出信号的相位稳定性,通常以dBc/Hz为单位。

相位噪声越低,设备的抗干扰能力越强,对于无线通信设备和高精度测量仪器尤为重要。

三、晶振参数的选择注意事项1. 根据应用需求选择合适的频率,确保设备的正常运行。

2. 对于对时钟精度要求较高的应用,选择精度较高的晶振。

3. 根据设备的空间布局选择适合尺寸的晶振。

如何选取正确的晶振

如何选取正确的晶振

一个号的晶体振荡器可以被泛应用到军、民用通信电台,微波通信设备,程控电话交换机,无线电综合测试仪,BP机、移动电话发射台,高档频率计数器、GPS、卫星通信、遥控移动设备等。

它具有多种封装类型,最主要的特点是电气性能规范多种多样。

它有以下几种不同的类型:电压控制晶体振荡器(VCXO)、温度补偿晶体振荡器(TCXO)、恒温晶体振荡器(OCXO),以及数字补偿晶体振荡器(MCXO或DTCXO),每种类型都有自己的独特性能。

如果你的设备需要即开即用,您就必须选用VCXO或温补晶振,如果你的要求稳定度在0.5ppm以上,凯越翔建议你选择数字温补晶振(MCXO)。

而模拟温补晶振则适用于稳定度要求在5ppm~0.5ppm之间的需求。

VCXO只适合于稳定度要求在5ppm以下的产品。

如果你的设备在不需要即开即用的环境下,如果需要信号稳定度超过0.1ppm的,可选用OCXO。

从频率稳定性方面考虑:晶体振荡器的主要特性之一是工作温度内的稳定性,它是决定振荡器价格的重要因素。

稳定性愈高或温度范围愈宽,器件的价格亦愈高。

工业级标准规定的-40~+75℃这个范围往往只是出于设计者们的习惯,倘若-30~+70℃已经够用,那么就不必去追求更宽的温度范围。

所以设计工程师要慎密决定特定应用的实际需要,然后规定振荡器的稳定度。

指标过高意味着花钱愈多。

晶体老化:造成频率变化的又一重要因素。

根据目标产品的预期寿命不同,有多种方法可以减弱这种影响。

晶体老化会使输出频率按照对数曲线发生变化,也就是说在产品使用的第一年,这种现象才最为显著。

例如,使用10年以上的晶体,其老化速度大约是第一年的3倍。

采用特殊的晶体加工工艺可以改善这种情况,也可以采用调节的办法解决,比如,可以在控制引脚上施加电压(即增加电压控制功能)等。

与稳定度有关的其他因素还包括电源电压、负载变化、相位噪声和抖动,这些指标应该规定出来。

对于工业产品,有时还需要提出振动、冲击方面的指标,军用品和宇航设备的要求往往更多,比如压力变化时的容差、受辐射时的容差,等等。

晶振怎么选?有哪些注意点?这里有详细说明!

晶振怎么选?有哪些注意点?这里有详细说明!

晶振怎么选?有哪些注意点?这里有详细说明!1.引言1.1 概述晶振是一种电子元件,广泛应用于电子设备中的时钟电路、计时器、通信系统等领域。

它主要用于产生稳定的时钟信号,确保电子设备的正常运行。

在电子设备中,晶振起到了至关重要的作用。

它能够提供稳定、准确的时钟信号,使得电子设备能够按照预定的时序工作。

通过晶振产生的时钟信号,我们可以精确地控制各个元器件的工作状态,从而保证整个电子系统的稳定性和可靠性。

在选择晶振的时候,需要考虑一些注意点。

首先,需要确定所需的频率范围。

不同的应用场景对晶振的频率要求是不同的,因此我们需要根据具体的需求来选择适合的频率范围。

其次,需要考虑晶振的稳定性和准确性。

晶振的稳定度和准确度决定了时钟信号的精度,对于一些对时间要求较高的应用场景,我们需要选择稳定性和准确度较高的晶振。

此外,还需要考虑晶振的尺寸和功耗。

不同的应用场景对晶振的尺寸和功耗要求也是不同的,我们需要根据具体的应用来选择适合的晶振类型。

总结起来,选择晶振时需要考虑频率范围、稳定性、准确性、尺寸和功耗等因素。

根据具体的应用需求,在这些因素中找到一个平衡点,选择合适的晶振,将有助于确保电子设备的正常运行和稳定性。

在进行晶振选择时,我们可以参考一些相关的技术规范和数据手册,以便更好地理解和评估不同晶振的性能指标,从而做出明智的决策。

1.2文章结构1.2 文章结构本文将按照以下结构进行叙述,以便读者更好地了解晶振的选择要点和注意事项。

第一部分是引言。

在引言中,我们将概述晶振的作用,并明确本文的目的。

第二部分是正文。

正文将分为两个小节,分别介绍晶振的作用以及晶振的选择要点。

在2.1小节中,我们将详细介绍晶振的作用。

晶振作为电子设备中的重要元件,其作用十分关键。

我们将从频率稳定性、时钟精确性以及电路可靠性等方面逐一进行讲解,以帮助读者充分了解晶振的重要性。

在2.2小节中,我们将重点介绍晶振的选择要点。

在选择晶振时,需要考虑多种因素,如频率稳定性、温度特性、功耗以及封装形式等。

晶振选型的参数

晶振选型的参数

晶振选型的参数1.、频率大小:频率越高一般价格越高。

但频率越高,频差越大,从综合角度考虑,一般工程师会选用频率低但稳定的晶振,自己做倍频电路。

总之频率的选择是根据需要选择,并不是频率越大就越好。

要看具体需求。

比如基站中一般用10MHz的恒温晶振(OCXO),因其有很好的频率稳定性,属于高端晶振。

至于范围,晶振的频率做的太高的话,就会失去意义,因为有其他更好的频率产品代替。

JFVNY的产品频率范围是:25kHz-1.3G,基本上所有应用中的晶振都可以在JFVNY产品种找到。

2.、频率稳定度:关键参数,JFVNY的高端晶振可以达到10-9级别。

指在规定的工作温度范围内,与标称频率允许的偏差,用PPm (百万分之一)表示。

一般来说,稳定度越高或温度范围越宽,价格越高。

对于频率稳定度要求±20ppm或以上的应用,可使用普通无补偿的晶体振荡器。

对于介于±1 至±20ppm 的稳定度,应该考虑温补晶振TCXO 。

对于低于±1ppm 的稳定度,应该考虑恒温晶振OCXO。

如果客户有十分特别的频稳要求,JFVNY可根据客户要求参数定做。

2、电源电压:常用的有1.8V、2.5V、3.3V、5V等,其中3.3V应用最广。

3、输出:根据需要采用不同输出。

(HCMOS,SINE,TTL,PECL,LVPECL,LVDS,LVHCMOS等)每种输出类型都有它的独特波形特性和用途。

应该关注三态或互补输出的要求。

对称性、上升和下降时间以及逻辑电平对某些应用来说也要作出规定,根据客户需要我们可以帮助客户选型。

5.、工作温度范围:工业级标准规定的-40~+85℃这个范围往往只是出于设计者们的习惯,倘若-20℃~+70℃已经够用,那么就不必去追求更宽的温度范围。

对于某些特殊场合如航天军用等,对温度有更苛刻的要求。

6.、相位噪声和抖动:相位噪声和抖动是对同一种现象的两种不同的定量方式,是对短期稳定度的真实度量。

24晶振参数

24晶振参数

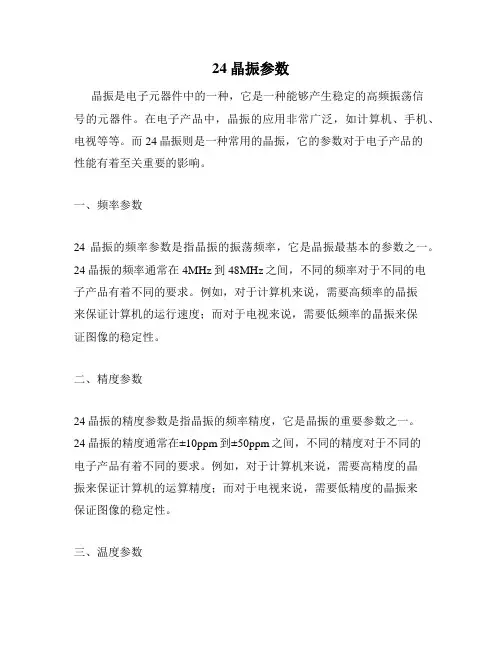

24晶振参数晶振是电子元器件中的一种,它是一种能够产生稳定的高频振荡信号的元器件。

在电子产品中,晶振的应用非常广泛,如计算机、手机、电视等等。

而24晶振则是一种常用的晶振,它的参数对于电子产品的性能有着至关重要的影响。

一、频率参数24晶振的频率参数是指晶振的振荡频率,它是晶振最基本的参数之一。

24晶振的频率通常在4MHz到48MHz之间,不同的频率对于不同的电子产品有着不同的要求。

例如,对于计算机来说,需要高频率的晶振来保证计算机的运行速度;而对于电视来说,需要低频率的晶振来保证图像的稳定性。

二、精度参数24晶振的精度参数是指晶振的频率精度,它是晶振的重要参数之一。

24晶振的精度通常在±10ppm到±50ppm之间,不同的精度对于不同的电子产品有着不同的要求。

例如,对于计算机来说,需要高精度的晶振来保证计算机的运算精度;而对于电视来说,需要低精度的晶振来保证图像的稳定性。

三、温度参数24晶振的温度参数是指晶振的频率随温度变化的程度,它是晶振的重要参数之一。

24晶振的温度参数通常在±10ppm/℃到±50ppm/℃之间,不同的温度参数对于不同的电子产品有着不同的要求。

例如,对于计算机来说,需要低温度参数的晶振来保证计算机的稳定性;而对于电视来说,需要高温度参数的晶振来保证图像的稳定性。

四、负载参数24晶振的负载参数是指晶振的负载电容,它是晶振的重要参数之一。

24晶振的负载参数通常在8pF到30pF之间,不同的负载参数对于不同的电子产品有着不同的要求。

例如,对于计算机来说,需要低负载参数的晶振来保证计算机的稳定性;而对于电视来说,需要高负载参数的晶振来保证图像的稳定性。

总之,24晶振的参数对于电子产品的性能有着至关重要的影响。

在选择24晶振时,需要根据不同的电子产品的要求来选择不同的参数,以保证电子产品的性能和稳定性。

epson晶振选型手册

epson晶振选型手册

Epson晶振选型手册引言概述:Epson晶振选型手册是一本提供关于Epson晶振选型的专业指导手册。

晶振作为一种重要的电子钟振装置,广泛应用于各类电子设备中,对于设备的稳定性和精准性起到关键作用。

本手册将从多个方面介绍Epson晶振的选型原则和方法,以帮助读者准确选型和应用。

正文内容:1. 晶振的基本原理1.1 晶振的作用与功能1.1.1 提供时钟信号1.1.2 稳定电子设备的工作频率1.1.3 控制和同步各设备之间的通信1.1.4 精确计时和定时功能1.2 晶振的工作原理1.2.1 晶体振荡原理1.2.2 纯谐振条件与频率稳定性1.2.3 晶振的构造与材料选择2. Epson晶振的特点与优势2.1 高稳定性和低功耗2.1.1 稳定性与频率偏移2.1.2 低功耗对电池寿命的影响2.2 宽温度范围和长寿命2.2.1 温度对晶振频率的影响2.2.2 长期使用的可靠性和稳定性2.3 大容量和小封装尺寸2.3.1 容量对数据传输速率的影响2.3.2 封装尺寸对电路板设计的要求3. Epson晶振选型原则3.1 需求分析和参数确定3.1.1 设备类型和用途3.1.2 工作频率和精度要求3.1.3 温度范围和环境影响3.2 选择适合的晶振类型3.2.1 晶振频率范围和精度等级3.2.2 温度补偿和温度响应特性3.2.3 封装尺寸和安装要求3.3 参考设计和测试验证3.3.1 参考电路设计3.3.2 振荡电路测试和频率测量3.3.3 选型结果评估和优化4. Epson晶振选型案例分析4.1 移动方式晶振选型4.1.1 高稳定性和小封装尺寸的需求4.1.2 多频段应用的选择考虑4.2 电子表计晶振选型4.2.1 长期使用和温度范围要求4.2.2 低功耗和电池寿命的平衡4.3 工业自动化控制晶振选型4.3.1 高频率和精度要求4.3.2 多通道同步和控制4.3.3 长寿命和可靠性的考虑5. Epson晶振应用注意事项5.1 环境温度和封装要求5.2 抗振动和抗干扰性能5.3 防静电措施和电源干扰5.4 长期使用和老化问题结语:本手册全面介绍了Epson晶振的选型原则和方法,包括晶振的基本原理、Epson晶振的特点与优势、选型原则、案例分析以及应用注意事项。

晶振的主要参数有哪些?

晶振的主要参数有哪些?

目前来说说晶振的标称频率在1 ~ 200 MHz之间,如3.2768MHz、8MHz、12MHz、24MHz、125MHz等,这些都是晶振的参数。

对于更高的输出频率,通常使用PLL将低频倍频至1GHz以上,这些都是常见的晶振参数的,当然对于详细的参数,建议大家可以直接询问我们客服,我们可以根据用户的需求进行推荐或定制适合您的参数,因为现在晶振的参数有很多种哦。

参数一:精度要求SMD 晶振的最高精度通常是10PPM,这是相当常见的。

特殊精度要求需要订单。

其次依次分布15ppm、20ppm、25ppm、30ppm、50ppm 的等级。

插件晶振以气缸晶振为例。

5ppm是钢瓶晶振的最高精度,其次是10ppm、20ppm和30ppm。

参数二:负载电容负载电容有时候是一个很重要的参数。

如果晶振的负载电容与晶振外接两端连接的电容参数匹配不正确,容易造成频率偏移、精度误差等。

这将导致产品无法满足最终精度要求。

当然也有厂家对负载电容的参数要求不是特别严格。

那么我们来说一个音叉晶体。

常见的负载电容有6PF、7PF、9PF、12.5PF;20PF和12PF是MHZ 晶振中最常见的负载电容,其次是8PF、9PF、15PF和18PF。

负载电容CL是电路中晶体两端的总有效电容,不是晶振外部匹配电容,主要影响负载谐振频率和等效负载谐振电阻,并与晶体一起决定振荡器电路的工作频率。

通过调整负载电容,振荡器的工作频率可以微调到标称值。

参数三:频率单位通常分为KHZ和MHZ。

对于有源晶振和无源晶振,32.768既有KHZ 单位,也有MHZ单位,所以频率单位必须标准明确。

标称频率(正常频率)标准频率,如8MHz、26MHz、32.768KHz等。

参数四:温度频率差表示特定温度范围内工作频率与参考温度的允许偏差,单位为ppm。

值越小,精确度越高。

1MHz是晶振,1 PPM是1Hz的偏差。

负载电容CL负载电容是指晶振正常振荡所需的电容。

为了使晶体正常工作,需要在晶体两端连接外部电容,以匹配晶体的负载电容。

选用晶振应遵循以下原则

选用晶振应遵循以下原则

6、晶振的代换原则。一个晶振如果损坏了,原则上应选用原型号晶振代换。在没有原型号时,可考虑用其他型号或其他类型的晶振来代换,代换方法将在后面专题讲解。
研发新产品,或者产品替代的时候,这是很多采购和工程师所烦恼的问题。下面松季电子告诉你选用晶振应遵循以下原则。
通过技术人员的分析得出了结论,我们都知道晶振的作用是构成振荡电路,产生电器工作需要且频率稳定的振荡信号,用于控制电器正常工作。但在实际中一定要根据振荡电路的类型选配合适的晶振,否则将因晶振使用不当或选用错误造成电器工作异常或不能工作。
1、表面观看。看外壳标记文字是否清晰规范、外壳是否存在裂痕、引脚上是否已经焊过锡。如果从外表上发现了产品不完善,就不应拿来使用。
2、选择型号。应用晶振要看清外壳的型号标记,型号表明了晶振的多项性能,如果晶振型号选择不当,将导致应用错误。

3、选择谐振频率。应用晶振要慎重考虑谐振频率是否适应实际电路的要求。如果振荡电路需要4.43MHz的晶振,就绝不能选用谐振频率为500lmz的晶振。
4、选择负载电容。应用晶振选准了谐振频率后,还要特别注意晶振的负载电容属性,辨明它是低负载电容型还是高负载电容型。只有谐振频率、负载电容两项参数同时满足实际电路的需求,才算选择正确。如果有一项参数不符合要求,就选择错了。
5、选择晶振的类型。在选用晶振时,还要考虑类型,即要搞清楚晶振是串联谐振型还是并联谐振型。前面讲过,串联谐振型晶振为低负载电容,并联谐振型晶振为高负载电容,如果上一步把握正确,那么选用晶振的类型也就符合了。

晶振主要参数

晶振主要参数

晶振主要参数频率准确度在标称电源电压、标称负载阻抗、基准温度(252℃)以及其他条件保持不变,技术’>晶体振荡器的频率相对与其规定标称值的最大允许偏差,即(fmax-fmin)/f0;温度稳定度其他条件保持不变,在规定温度范围内晶体振荡器输出频率的最大变化量相对于温度范围内输出频率极值之和的允许频偏值,即(fmax-fmin)/(fmax+fmin);频率调节范围通过调节晶振的某可变元件改变输出频率的范围。

调频(压控)特性包括调频频偏、调频灵敏度、调频线性度。

①调频频偏:压控晶体振荡器控制电压由标称的最大值变化到最小值时输出频率差。

②调频灵敏度:压控晶体振荡器变化单位外加控制电压所引起的输出频率的变化量。

③调频线性度:是一种与理想直线(最小二乘法)相比较的调制系统传输特性的量度。

负载特性其他条件保持不变,负载在规定变化范围内晶体振荡器输出频率相对于标称负载下的输出频率的最大允许频偏。

电压特性其他条件保持不变,电源电压在规定变化范围内晶体振荡器输出频率相对于标称电源电压下的输出频率的最大允许频偏。

杂波输出信号中与主频无谐波(副谐波除外)关系的离散频谱分量与主频的功率比,用dBc表示。

谐波谐波分量功率Pi与载波功率P0之比,用dBc表示。

频率老化在规定的环境条件下,由于元件(主要是石英谐振器)老化而引起的输出频率随时间的系统漂移过程。

通常用某一时间间隔内的频差来量度。

对于高稳定晶振,由于输出频率在较长的工作时间内呈近似线性的单方向漂移,往往用老化率(单位时间内的相对频率变化)来量度。

日波动指振荡器经过规定的预热时间后,每隔一小时测量一次,连续测量24小时,将测试数据按S=(fmax-fmin)/f0式计算,得到日波动。

开机特性在规定的预热时间内,振荡器频率值的最大变化,用V=(fmax-fmin)/f0表示。

相位噪声短期稳定度的频域量度。

用单边带噪声与载波噪声之比?(f)表示,?(f)与噪声起伏的频谱密度Sφ(f)和频率起伏的频谱密度Sy(f)直接相关,由下式表示:f2S(f)=f02Sy(f)=2f2?(f)f—傅立叶频率或偏离载波频率;f0—载波频率。

晶振r25参数

晶振r25参数

晶振r25参数
晶振是一种电子元器件,主要用于振荡电路中,产生高频信号。

晶振r25是一种常用的振荡器,它的参数包括共振频率、频率稳定度、温度特性等。

以下是晶振r25的具体参数介绍:
1. 共振频率:晶振r25的共振频率一般在10MHz左右,这个值是由晶体的物理结构和尺寸决定的。

2. 频率稳定度:频率稳定度指的是晶振输出的信号频率在工作温度范围内的波动程度,通常用ppm(百万分之一)来表示。

晶振r25的频率稳定度一般在±30ppm左右,这个值与晶体的质量、晶振的制造技术等因素有关。

3. 温度特性:晶振r25的温度特性是指在不同的温度下,晶振输出的信号频率的变化情况。

晶振r25的温度特性一般在±10ppm/℃左右,这个值与晶体的材料、尺寸等因素有关。

总之,晶振r25是一种常见的振荡器元件,它的参数包括共振频率、频率稳定度、温度特性等,这些参数的优劣将直接影响到振荡电路的性能和稳定性。

- 1 -。

晶振的四个重要参数

晶振的四个重要参数

晶振的四个重要参数晶振,全称晶体振荡器,它能够产生中央处理器(CPU)执行指令所必须要的时钟频率信号,CPU一切指令的执行都是建立在这个基础上的,时钟信号频率越高,通常CPU的运行速度也就越快。

凡是包含CPU的电子产品,其中至少含有一个时钟源,哪怕我们在电路板中看不到实际的振荡电路,那也是晶振在芯片内部被集成,往往被人们称之为电路系统的心脏。

一旦心脏停止跳动,整块电路板可能出现瘫痪的状况。

因此晶振的质量问题是很多厂商放在第一位的最终抉择的考虑基础!所以很多客户对日系晶振有了十足的信任感,近年来台系的TXC晶振在国内厂商也有了较高的重视度晶振质量的好坏由什么决定了?有人会说从外观的崭新程度分辨,或者是外包装,又或者产品印字标识。

这一切真的能有助于我们分辨晶振的好坏吗?像晶振这样的电子元器件拿在手上我们是无法判断其好坏程度的,通常晶振人所指的坏即是在电路工作中晶振不起振,或者时而稳定时而不稳定的现象!那么这一切现象终究是归根于质量问题还是晶振参数?晶振不可忽视的四个参数1,频率单位,频率单位通常分为KHZ与MHZ,而对于有源晶振和无源晶振来讲,32.768既存在KHZ的单位,也存在MHZ的单位,因此频率的单位一定要标准清晰。

2,精度要求,贴片晶振最高精度通常为10PPM比较常见,比较特殊的精度要求得订货。

其次15ppm,20ppm,25ppm,30ppm,50ppm的等级依次分布。

插件晶振以圆柱晶振为例,5ppm是其圆柱晶振中精度最高的一个等级,其次10ppm,20ppm,30ppm.3,负载电容,负载电容有时候是一个非常至关重要的参数,如果晶振的负载电容与晶振外部两端连接的电容参数匹配不正确的话,很容易造成频率偏差,精度误差等等,从而导致产品无法达到最终的精准要求。

当然也存在对负载电容参数不是特别严格的厂家,那么我们说说关于音叉晶体一块,常见的负载电容有6PF,7PF,9PF,12.5PF;MHZ晶振常见的负载电容以20PF和12PF最为广泛,其次8PF,9PF,15PF,18PF等等比较常用。

晶振主要参数

晶振主要参数

晶振主要参数晶振是一种电子元件,可以将电信号转换成机械振动信号,广泛应用于电子产品中。

晶振的主要参数包括频率、精度、稳定性、温度系数、负载能力等。

1. 频率:晶振的频率是指其振荡的频率,通常用赫兹(Hz)表示。

不同的应用需要不同的频率,常见的频率有4MHz、8MHz、16MHz等。

频率越高,晶振的精度和稳定性就越高,但成本也越高。

2. 精度:晶振的精度是指其输出频率与标称频率之间的偏差,通常用ppm(百万分之几)表示。

例如,一个10MHz的晶振,如果其精度为±50ppm,那么其实际输出频率可能在10MHz的基础上偏差不超过500Hz。

精度越高,晶振的稳定性就越好,但成本也越高。

3. 稳定性:晶振的稳定性是指其输出频率在长时间使用中的变化程度,通常用ppm/年表示。

例如,一个10MHz的晶振,如果其稳定性为±10ppm/年,那么在一年的时间内,其输出频率可能会发生不超过100Hz的变化。

稳定性越高,晶振的可靠性就越好,但成本也越高。

4. 温度系数:晶振的温度系数是指其输出频率随温度变化的程度,通常用ppm/℃表示。

例如,一个10MHz的晶振,如果其温度系数为±10ppm/℃,那么在温度变化1℃的情况下,其输出频率可能会发生不超过100Hz的变化。

温度系数越小,晶振的稳定性就越好,但成本也越高。

5. 负载能力:晶振的负载能力是指其能够驱动的负载电容的大小,通常用pF表示。

例如,一个10MHz的晶振,如果其负载能力为20pF,那么其输出频率可能会因为负载电容的变化而发生不超过100Hz的变化。

负载能力越大,晶振的适用范围就越广,但成本也越高。

总之,晶振的主要参数包括频率、精度、稳定性、温度系数、负载能力等,不同的应用需要不同的参数。

在选择晶振时,需要根据具体的应用需求来选择合适的晶振,以保证系统的稳定性和可靠性。

晶振的关键参数及选型

晶振的关键参数及选型

SMD5032 (5mmX3.2mm)
10MHz~40MHz
常用,价格比 SM4025 稍贵
常用,价格比 SM6035 稍贵
谐振器
SMD6035 (6mmX3.5mm)
10MHz~80MHz
常用,价格比 SM7050 稍贵
谐振器 谐振器 谐振器
谐振器
谐振器 谐振器 谐振器 谐振器
SMD7050 (7mmX5mm)
32.000KHz~192.000KHz 1.000MHz~125.000MHz
常用,推荐 DT38
常用,价格较 低,推荐使用
SMD5032 (5mmX3.2mm)
700KHz~66.666MHz
常用,价格比 SMD7050 贵。
14PIN (20mmX18mm) 8PIN (11mmX11mm) SMD7050 (7mmX5mm)
SMD12.5X4.6
3.579MHz~27.000MHz
(12.5mmX4.6mm)
SMD8.0X3.8
(8.0mmX3.8mm)
UM-1 (H=8mm)
8,0MHz~125MHz
UM-5 (H=5.8mm)
AT26 (D2mmXL6mm)
3.579MHz~60.000MHz
AT38 (D3mmXL8mm)
高度不加 X;49SM-X)
X=3.5mm(默认)
X=2.5mm
X=2.2mm
SMD8.0X3.8
20.000KHz~165.00KHz
(8.0mmX3.8mm)
常用,价格较 便宜,性能好, 推荐使用。 常用,价格最 低
常用,价格较 低
常用,价格比 49US 稍高, 但生产方便, 推荐使用。

晶振概念及选择

晶振概念及选择

晶振全称为晶体振荡器,其作用在于产生原始的时钟频率,这个频率晶振经过频率发生器的放大或缩小后就成了电脑中各种不同的总线频率。

以声卡为例,要实现对模拟信号44.1kHz或48kHz的采样,频率发生器就必须提供一个44.1kHz或48kHz的时钟频率。

如果需要对这两种音频同时支持的话,声卡就需要有两颗晶振。

但是娱乐级声卡为了降低成本,通常都采用SRC将输出的采样频率固定在48kHz,但是SRC会对音质带来损害,而且现在的娱乐级声卡都没有很好地解决这个问题。

晶振一般叫做晶体谐振器,是一种机电器件,是用电损耗很小的石英晶体经精密切割磨削并镀上电极焊上引线做成。

这种晶体有一个很重要的特性,如果给它通电,它就会产生机械振荡,反之,如果给它机械力,它又会产生电,这种特性叫机电效应。

他们有一个很重要的特点,其振荡频率与他们的形状,材料,切割方向等密切相关。

由于石英晶体化学性能非常稳定,热膨胀系数非常小,其振荡频率也非常稳定,由于控制几何尺寸可以做到很精密,因此,其谐振频率也很准确。

根据石英晶体的机电效应,我们可以把它等效为一个电磁振荡回路,即谐振回路。

他们的机电效应是机-电-机-电..的不断转换,由电感和电容组成的谐振回路是电场-磁场的不断转换。

在电路中的应用实际上是把它当作一个高Q值的电磁谐振回路。

由于石英晶体的损耗非常小,即Q 值非常高,做振荡器用时,可以产生非常稳定的振荡,作滤波器用,可以获得非常稳定和陡削的带通或带阻曲线。

参数:网络有两个谐振点,以频率的高低分其中较低的频率为串联谐振,较高的频率为并联谐振。

由于晶体自身的特性致使这两个频率的距离相当的接近,在这个极窄的频率范围内,晶振等把它们称为计时器(timer)可能更恰当一点。

计算机的计时器通常是一个精密加工过的石英晶体,石英晶体在其张力限度内以一定的频率振荡,这种频率取决于晶体本身如何切割及其受到张力的大小。

有两个寄存器与每个石英晶体相关联,一个计数器(counter)和一个保持寄存器(holdingregister)。

晶振应用场景和指标要求

晶振应用场景和指标要求

晶振应用场景和指标要求
晶振是一种用于产生稳定的电子信号的电子元件,它在许多电
子设备中都有广泛的应用。

以下是晶振的一些应用场景和指标要求:
1. 应用场景:
通信设备,晶振被广泛应用于无线通信设备、移动电话、卫
星通信等领域,用于产生稳定的时钟信号。

计算设备,晶振被用于计算机、微处理器、微控制器等设备中,以确保各个部件之间的协调和同步。

消费电子,晶振也广泛应用于各种消费电子产品,如电视、
音响、数码相机等,用于时序控制和数据传输。

工业控制,在工业自动化领域,晶振被用于PLC(可编程逻
辑控制器)、传感器和执行器等设备中。

2. 指标要求:
频率稳定性,晶振的频率稳定性是其最重要的指标之一,通常用ppm(百万分之一)来衡量,要求频率稳定性高,以确保设备的正常运行。

温度特性,晶振的频率随温度变化的特性也是需要考虑的,一般要求温度特性尽可能小,以适应不同的工作环境。

相位噪声,对于一些高要求的应用场景,如通信设备,对晶振的相位噪声也有一定的要求,要求相位噪声尽可能低。

工作温度范围,晶振的工作温度范围也是一个重要的指标,一般要求能够适应广泛的工作温度范围,特别是在工业领域。

总的来说,晶振作为一种重要的电子元件,在各种电子设备中都有着广泛的应用,其频率稳定性、温度特性、相位噪声和工作温度范围等指标都是需要考虑的重要因素。

在不同的应用场景下,对晶振的要求也会有所不同,因此在选择晶振时需要根据具体的应用需求来进行综合考虑。

关于晶振,看这一篇就够了。

关于晶振,看这一篇就够了。

关于晶振,看这一篇就够了。

一、晶振简介无源晶振,准确的说叫晶体(Crystal),它没有极性。

一般有两个引脚,需要专门的时钟电路和起振电容配合才能输出时钟信号。

晶体一般是2脚或者4脚,2脚最常见。

有源晶振(oscillator),只需要供电就可以输出时钟信号。

可以认为是晶体和外围电路的结合(晶振里面包含了晶体和起振电路)。

一般是四个引脚。

二、重要参数1、标称频率(Normal Frequency)晶振的标准频率,如8MHz、26MHz、32.768KHz等。

2、温度频差(Frequency Stability vs Temp)表示在特定温度范围内,工作频率相对于基准温度时工作频率的允许偏离,它的单位是ppm。

此值越小表示精度越高,1MHz的晶振,1个PPM就是1Hz的偏差。

3、负载电容CL负载电容是指晶振正常震荡工作所需要的电容。

为使晶体能够正常工作,需要在晶体两端外接电容,来匹配达到晶体的负载电容。

一般IC的数据手册中会给出负载电容的大小。

晶振负载电容的计算公式是:CL=C1*C2/(C1+C2)+Cic+CpC1和C2为晶振两脚对地电容,称为匹配电容。

Cic为集成电路内部电容,Cp为PCB板的寄生电容,一般大小为3~5pF。

匹配电容一般取C1=C2=2CL,这样并联起来就接近负载电容CL 了,在一般情况下,增大负载电容会使振荡频率下降,而减小负载电容会使振荡频率升高。

如果晶体所接的IC内部有负载电容,那外部的C1和C2就不需要了。

三、PCB设计注意事项①两个匹配电容尽量靠近晶振摆放。

②晶振由石英晶体构成,容易受外力撞击或跌落的影响,所以在布局时,最好不要放在PCB边缘,尽量靠近芯片摆放。

③晶振的走线需要用GND保护好,并且远离敏感信号,如RF及高速信号。

④晶振的摆放需要远离热源,因为高温也会影响晶振频偏。

晶振参数 cs12pf

晶振参数 cs12pf

晶振参数 cs12pf晶振,全称为晶体振荡器(Crystal Oscillator),是一种利用晶体在电场或机械应力作用下产生谐振而产生稳定频率振荡的元器件。

晶振具有频率稳定度高、可靠性好、功耗低等特点,广泛应用于通信设备、计算机、电子钟表、汽车电子、医疗设备等各种电子设备中。

cs12pf晶振的频率为12MHz,频率是晶振最重要的参数之一。

不同的应用场景对频率有不同的要求,选择合适的频率是确保电子设备正常工作的关键。

cs12pf适用于一些高频率要求较高的设备,如无线通信设备、高速数据传输设备等。

除了频率,晶振的稳定性也是非常重要的一个参数。

稳定性指的是晶振输出的频率在一定时间范围内的变化程度,通常用ppm(百万分之一)或ppb(十亿分之一)来表示。

cs12pf晶振的稳定性较高,通常在几十ppm或更低的范围内,保证了设备的稳定性和精确性。

晶振还有一个重要的参数是工作电压。

工作电压是指晶振正常工作所需的电压范围,一般用V表示。

cs12pf晶振一般工作电压为3.3V,适用于大多数电子设备的工作电压范围。

除了上述参数外,晶振还有一些其他的特性和性能,如启动时间、功耗、工作温度范围等。

启动时间是指晶振从停止状态到稳定输出所需的时间,通常在几毫秒到几十毫秒之间。

功耗是指晶振工作时所消耗的电功率,一般以mW为单位。

cs12pf晶振的启动时间和功耗较低,适用于对功耗和启动时间有要求的设备。

晶振的工作温度范围也是一个重要的考虑因素。

不同的晶振有不同的工作温度范围,一般分为商业级(0℃~70℃)、工业级(-40℃~85℃)和军用级(-55℃~125℃)等不同级别。

cs12pf晶振一般适用于商业级和工业级的温度范围,能够满足大部分设备的要求。

cs12pf晶振是一种频率为12MHz,封装为贴片式的晶振。

它具有频率稳定度高、可靠性好、功耗低等优点,适用于无线通信设备、高速数据传输设备等高频率要求较高的设备。

在选择晶振时,除了考虑频率外,还需要综合考虑稳定性、工作电压、启动时间、功耗、工作温度范围等因素,以满足设备的要求。
