凸轮机构练习题
凸轮练习题及答案
凸轮练习题及答案凸轮是机械工程中常用的一种机构，它能够将旋转运动转化为直线运动，广泛应用于各种机械设备中。
为了提高学生对凸轮的理解和运用能力，下面将介绍一些凸轮练习题及其答案。
第一题：求凸轮的基本参数已知凸轮的工作半径为50mm，凸轮轴的转速为1000rpm，求凸轮的线速度和加速度。
解答：凸轮的线速度可以通过下式计算：线速度= 2π × 半径× 转速线速度= 2 × 3.14 × 50 × 1000 / 60 = 523.33 mm/s凸轮的加速度可以通过下式计算：加速度 = 4π² × 半径× 转速²加速度= 4 × 3.14² × 50 × (1000 / 60)² = 172,417.03 mm/s²第二题：凸轮的运动曲线已知凸轮的轮廓是一个半径为30mm的圆，凸轮轴的转速为500rpm，求凸轮在60°、120°和180°时的凸点坐标。
解答：凸轮的凸点坐标可以通过下式计算：x = 半径× cos(角度)y = 半径× sin(角度)当角度为60°时：x = 30 × cos(60°) = 15 mmy = 30 × sin(60°) = 25.98 mm当角度为120°时：x = 30 × cos(120°) = -15 mmy = 30 × sin(120°) = 25.98 mm当角度为180°时：x = 30 × cos(180°) = -30 mmy = 30 × sin(180°) = 0 mm第三题：凸轮的运动周期已知凸轮的工作半径为40mm，凸轮轴的转速为800rpm，求凸轮完成一次完整运动所需的时间。

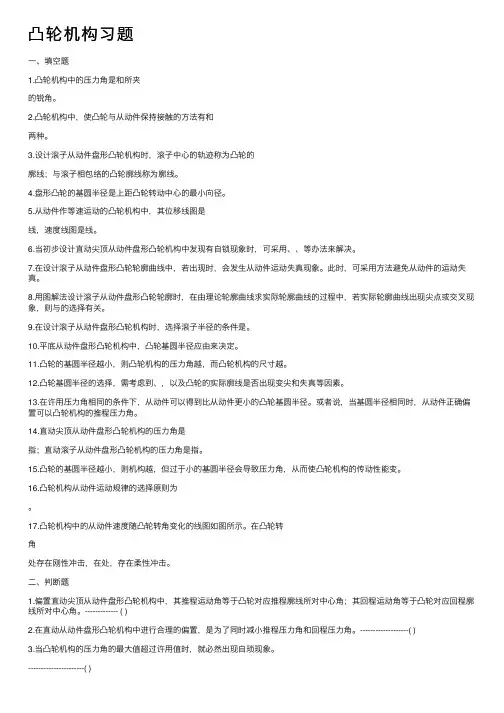

凸轮机构习题
凸轮机构习题⼀、填空题1.凸轮机构中的压⼒⾓是和所夹的锐⾓。
2.凸轮机构中，使凸轮与从动件保持接触的⽅法有和两种。
3.设计滚⼦从动件盘形凸轮机构时，滚⼦中⼼的轨迹称为凸轮的廓线；与滚⼦相包络的凸轮廓线称为廓线。
4.盘形凸轮的基圆半径是上距凸轮转动中⼼的最⼩向径。
5.从动件作等速运动的凸轮机构中，其位移线图是线，速度线图是线。
6.当初步设计直动尖顶从动件盘形凸轮机构中发现有⾃锁现象时，可采⽤、、等办法来解决。
7.在设计滚⼦从动件盘形凸轮轮廓曲线中，若出现时，会发⽣从动件运动失真现象。
此时，可采⽤⽅法避免从动件的运动失真。
8.⽤图解法设计滚⼦从动件盘形凸轮轮廓时，在由理论轮廓曲线求实际轮廓曲线的过程中，若实际轮廓曲线出现尖点或交叉现象，则与的选择有关。
9.在设计滚⼦从动件盘形凸轮机构时，选择滚⼦半径的条件是。
10.平底从动件盘形凸轮机构中，凸轮基圆半径应由来决定。
11.凸轮的基圆半径越⼩，则凸轮机构的压⼒⾓越，⽽凸轮机构的尺⼨越。
12.凸轮基圆半径的选择，需考虑到、，以及凸轮的实际廓线是否出现变尖和失真等因素。
13.在许⽤压⼒⾓相同的条件下，从动件可以得到⽐从动件更⼩的凸轮基圆半径。
或者说，当基圆半径相同时，从动件正确偏置可以凸轮机构的推程压⼒⾓。
14.直动尖顶从动件盘形凸轮机构的压⼒⾓是指；直动滚⼦从动件盘形凸轮机构的压⼒⾓是指。
15.凸轮的基圆半径越⼩，则机构越，但过于⼩的基圆半径会导致压⼒⾓，从⽽使凸轮机构的传动性能变。
16.凸轮机构从动件运动规律的选择原则为。
17.凸轮机构中的从动件速度随凸轮转⾓变化的线图如图所⽰。
在凸轮转⾓处存在刚性冲击，在处，存在柔性冲击。
⼆、判断题1.偏置直动尖顶从动件盘形凸轮机构中，其推程运动⾓等于凸轮对应推程廓线所对中⼼⾓；其回程运动⾓等于凸轮对应回程廓线所对中⼼⾓。
------------- ( )2.在直动从动件盘形凸轮机构中进⾏合理的偏置，是为了同时减⼩推程压⼒⾓和回程压⼒⾓。
凸轮机构综合练习题(精.选)
凸轮机构综合练习题一、填空题1.在凸轮机构的几种基本的从动件运动规律中,_________运动规律使凸轮机构产生刚性冲击，___________________运动规律产生柔性冲击，________________运动规律则没有冲击。
2.在凸轮机构的各种常用的推杆运动规律中，_____________只宜用于低速的情况,__________宜用于中速，但不宜用于高速的情况；而______________可在高速下应用。
3.设计滚子推杆盘形凸轮机构的凸轮廓线时，若发现凸轮廓线有变尖现象，则在尺寸参数的改变上应采用的措施是_______________或___________________。
4.凸轮的基圆半径是从______到_______的最短距离。
5.滚子移动从动件盘状凸轮，它的实际廓线是理论廓线的________曲线。
6.维持凸轮与从动杆高副接触封闭的方法有_________、__________。
7.凸轮的基圆半径越小，则凸轮机构的压力角越_____,而凸轮机构的尺寸越______。
8.设计凸轮机构，若量得其中某点的压力角超过许用值，可以用__________________的方法使最大压力角减小。
9.移动从动件盘形凸轮机构，当从动件运动规律一定时，欲同时降低升程和回程的压力角，可采用的措施是_______________。
若只降低升程的压力角，可采用____________的方法。
10.写出两种既无刚性冲击、又无柔性冲击的运动规律_____________________、__________。
11.凸轮轮廓的形状是由________________决定的。
12.平底垂直于导路的直动推杆盘形凸轮机构中，其压力角等于___________。
13.在设计直动滚子推杆盘形凸轮机构的工作廓线时，发现压力角超过了许用值，且廓线出现变尖现象，此时应用采用的措施是。
14.凸轮机构中的压力角是和所夹的锐角。
凸轮机构测试题（附答案）
凸轮机构测试题（附答案）第八章凸轮机构测试题姓名分数一、选择题1、组成凸轮机构的基本构件有 ( B )个。
A. 2个B. 3个C. 4个2、与平面连杆机构相比，凸轮机构的突出优点是（ A ）。
A. 能严格的实现给定的从动件运动规律B. 能实现间歇运动C. 能实现多种运动形式的变换D. 传力性能好3、与连杆机构相比，凸轮机构最大的缺点是（ B. ）。
A. 惯性力难以平衡B. 点、线接触，易磨损C. 设计较为复杂D. 不能实现间歇运动4、凸轮轮廓与从动件之间的可动联接是 ( B )。
A. 移动副B. 高副C. 转动副D. 可能是高副也可能是低副5、若要盘形凸轮机构的从动件在某段时间内停止不动，对应的凸轮轮廓应是 ( D )。
A. 一段直线B. 一段圆弧C. 一段抛物线D. 一段以凸轮转动中心为圆心的圆弧6、从动件的推程采用等速运动规律时，在 ( D )会发生刚性冲击。
A. 推程的起始点B. 推程的中点C. 推程的终点D. 推程的起点和终点7、凸轮机构中通常用作主动件的是（ A ）。
A、凸轮B、从动杆C、轨道D、固定机架8、等加速等减速运动规律的位移曲线是（ B ）。
A、斜直线B、抛物线C、双曲线D、直线9、凸轮机构中从动件的最大升程叫（ C ）。
A、位移B、导程C、行程D、升程10、按等速运动规律工作的凸轮机构会产生（ B ）。
A、柔性冲击B、刚性冲击C、中性冲击D、剧烈冲击11、（ A ）从动杆的行程不能太大。
A、盘形凸轮机构B、移动凸轮机构C、圆柱凸轮机构12、对于较复杂的凸轮轮廓曲线，也能准确的获得所需的运动规律的从动杆（ A ）。
A、尖顶从动杆B、滚子从动杆C、平底从动杆D、曲面从动杆13、自动车床横刀架进给机构采用的凸轮机构是（ A ）A、圆柱凸轮机构B、移动凸轮机构C、盘形凸轮机构D、球面凸轮机构14、（C ）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。
A、尖顶从动件B、滚子从动件C、平底从动件15、多用于传力小，速度低，传动灵敏场合的是（ A ）。
机械原理凸轮机构习题与答案（五篇材料）
机械原理凸轮机构习题与答案（五篇材料）第一篇：机械原理凸轮机构习题与答案解：曲柄的存在的必要条件是1）最短杆与追长杆的杆长之和应小于或等于其余两杆的长度之和；2)连架杆与机架必有最短杆1）.杆件1为曲柄2）.在各杆长度不变的情况下，选取c杆做为机架就可以实现双摇杆机构试以作图法设计一偏置尖底推杆盘形凸轮的轮廓曲线。
已知凸轮以等角速度顺时针回转，正偏距e=10,基园半径r0=30mm.推杆运动规律为：凸轮转角δ=0~150时，推杆00.凸轮转角δ=180~300时推杆等速上升16mm;.凸轮转角δ=150~180时推杆远休；等加速回程16mm;.凸轮转角δ=300~360时推杆近休。
解：解题步骤1）首先绘制位移S与转角δ的关系曲线S-δ曲线。
2）根据S-δ曲线、凸轮基园半径和正偏距，绘制凸轮的轮廓曲线。
000000凸轮仅用了0度，90度，150度，180度，300度几个点绘制轮廓曲线，同学们绘制时英多用些点（一般取12个点，再勾画轮廓曲线）第二篇：机械原理_凸轮机构设计机械原理课程设计——凸轮机构设计（一）目录 (1)＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿（一）、题目及原始数据 (2)（二）、推杆运动规律及凸轮廓线方程 (3)（三）、（四）、（五）、（六）、（七）、（八）、计算程序方框图..........................5 计算源程序..............................6 程序计算结果及分析......................10 凸轮机构图..............................15 心得体会................................16 参考书. (16)（一）、题目及原始数据试用计算机辅助设计完成偏置直动滚子推杆盘形凸轮机构的设计，凸轮以1rad/s的角速度沿逆时针方向转动。
要求：（1）、推程运动规律为等加速等减速运动，回程运动规律为五次多项式运动规律；（2）、打印出原始数据；（3）、打印出理论轮廓和实际轮廓的坐标值；（4）、打印出推程和回程的最大压力角，以及出现最大压力角时凸轮的相应转角；（5）、打印出凸轮实际轮廓曲线的最小曲率半径，以及相应的凸轮转角；（6）、打印出凸轮运动的位移；（7）、打印最后所确定的凸轮的基圆半径。
专升本凸轮机构练习题
专升本凸轮机构练习题一、选择题1. 凸轮机构中，凸轮的旋转方向通常是（）。
A. 顺时针B. 逆时针C. 任意方向D. 无旋转2. 凸轮机构的从动件按运动形式可分为（）。
A. 直线运动和旋转运动B. 平面运动和空间运动C. 往复直线运动和往复旋转运动D. 往复直线运动和往复曲线运动3. 凸轮机构的类型按从动件的运动形式可分为（）。
A. 摆动式和旋转式B. 直线式和旋转式C. 摆动式和直线式D. 摆动式和往复式4. 凸轮机构的从动件按其形状可分为（）。
A. 滚子从动件和平面从动件B. 滚子从动件和滑块从动件C. 平面从动件和滑块从动件D. 滚子从动件和滑块从动件5. 凸轮机构的凸轮轮廓曲线设计时，需要考虑的因素不包括（）。
A. 凸轮的转速B. 从动件的重量C. 从动件的材质D. 凸轮的材质二、填空题6. 凸轮机构的工作原理是利用凸轮的_________与从动件接触，通过凸轮的_________来实现从动件的_________。
7. 凸轮机构的从动件在凸轮上运动时，通常会产生_________、_________、_________等运动。
8. 凸轮机构的凸轮轮廓曲线设计，需要满足从动件的_________、_________、_________等运动规律。
9. 凸轮机构的从动件按其运动轨迹可分为_________、_________、_________等类型。
10. 凸轮机构的从动件按其运动方式可分为_________、_________、_________等类型。
三、简答题11. 简述凸轮机构的工作原理及其应用领域。
12. 描述凸轮机构从动件的几种常见运动形式，并解释其特点。
13. 解释凸轮机构中凸轮轮廓曲线设计的重要性，并列举设计时需要考虑的几个主要因素。
四、计算题14. 假设有一个凸轮机构，凸轮的转速为1000转/分钟，从动件的行程为50mm，求从动件完成一个行程所需的时间。
五、论述题15. 论述凸轮机构在现代机械设计中的作用及其发展趋势。
6-2 凸轮机构练习题
6－2 凸轮机构练习题班级姓名学号一，填空题1，凸轮机构广泛应用于各种、和装置中。
2，凸轮机构可以实现各种的运动要求，且结构、。
3，凸轮机构是由、和三个基本构件组成的机构。
4，凸轮是一个具有的构件，一般为，作运动或。
5，与凸轮轮廓接触的构件一般作运动或，称为从动杆。
6，凸轮机构的基本特点在于能使从动件获得的运动规律，从动件的运动规律取决于凸轮。
7，按凸轮的形状分，凸轮有、、、。
8，盘形凸轮又称为，它是凸轮的。
9，盘形凸轮是一个绕回定轴转动且径向尺寸的盘形构件，其轮廓曲线位于。
10，盘形凸轮的结构，应用，但从动杆的不能太大，所以多用于的场合。
11，圆柱凸轮是在圆柱的上作出曲线轮廓，或在圆柱面上开有曲线。
从动杆一端顶在上或夹在中，当凸轮转动时从动杆沿或作运动或。
12，圆柱凸轮与从动件的运动不在同一平面内，因此是一种，可使从动杆得到的行程13，按从动杆的运动方式分，凸轮机构有从动杆凸轮机构和从动杆凸轮机构。
14，按从动杆的端部结构形式分，有、、。
15，尖顶式从动杆凸轮机构构造、动作，但容易适用于、和动作等场合。
16，滚子式从动杆凸轮机构中，凸轮接触，解决了凸轮机构的问题，故可用来传递的动力。
17，平底式从动杆凸轮机构中，凸轮对推杆的作用力始终推杆的底边，故受力比较，而且凸轮与底面接触面，容易形成，减少了，但较差。
18，在运动副中，凸轮与从动件的接触属于＿＿副。
19，在凸轮机构中一般为主动件。
20，以凸轮的半径所作的圆称为基圆。
21，仪表中应用式从动杆凸轮机构22，当盘形凸轮匀速转动，而凸轮没有变化时，从动杆停歇。
23，凸轮机构中从动杆锁合方式有外力锁合和锁合24、尖顶式从动杆多用于传力，速度较以及传动灵敏的场合。
二，判断题（）1，凸轮机构可以任意改变凸轮轮廓形状而获得所需从动件的运动规律。
（）2．设计凸轮的轮廓曲线形状主要是根据强度要求。
（）3．盘形凸轮一般用于从动件行程很大的场合。
（）4．凸轮副属于低副。
凸轮机构习题
凸轮机构习题一、填空题1）凸轮机构从动件按余弦加速度规律运动时，在运动开始和终止的位置，加速度有突变，会产生柔性冲击。
2）根据从动件凸轮廓线保持接触方法的不同，凸轮机构可分为力封闭和几何形状封闭两大类型。
写出两种几何形状封闭的凸轮机构槽道凸轮和等径凸轮。
3）为了使凸轮廓面与从动件底面始终保持接触，可以利用从动件自身的重力，弹簧力，或依靠凸轮上的几何形状来实现。
4）凸轮机构的主要优点为只要适当地设计出凸轮廓线，就可以是从动件可以各种预期的运动规律。
主要缺点为从动件与凸轮之间是高副（点接触、线接触），易磨损，所以凸轮机构多用在传力不大的场合。
5)为减小凸轮机构的推程压力角，可将从动杆由对心改为偏置，正确的偏置方向是将从动杆偏在凸轮转动中心的正偏置侧。
6）凸轮机构的从动件按等加速等减速运动规律运动，在运动过程中，加速度将发生突变，从而引起柔性冲击。
7）当凸轮机构的最大压力角超过许用压力角时，可采取以下措施来减小压力角增大基圆半径、改变偏置方向。
9）平底垂直于导路的直动杆盘形凸轮机构，其压力角等于 0 。
10）在凸轮机构推杆的四种常用运动规律中，等速运动运动规律有刚性冲击；等加速等减速、余弦加速度运动规律有柔性冲击；正弦加速度运动规律无冲击。
11）凸轮机构推杆运动规律的选择原则为首先要满足机器的工作要求，同时还应使机器具有良好的动力特性和使所设计的凸轮便于加工。
12）设计滚子推杆盘形凸轮机构凸轮廓线时，若发现工作廓线有变尖现象时，则尺寸参数上应采取的措施是适当增大基圆半径或适当减小滚子半径。
二、选择题及简答1）滚子从动件盘形凸轮的理论廓线和实际廓线之间的关系为（d）a)两条廓线相似b)两条廓线相同c)两条廓线之间的径向距离相等d)两条廓线之间的法向距离相等2）何谓凸轮机构的压力角？其在凸轮机构的设计中有何重要意义？一般是怎样处理的？3）设计直动推杆盘形凸轮机构时，在推杆运动规律不变的条件下，要减小推程压力角，可采用哪两种措施？4）图1中两图均为工作廓线为圆的偏心凸轮机构，试分别指出它们的理论廓线是圆还是非圆，运动规律是否相同。
机械基础中凸轮机构练习题资料
凸轮机构一、填空1.凸轮机构主要是由_______、_______和固定机架三个基本构件所组成。
2.按凸轮的外形，凸轮机构主要分为_______凸轮和_______凸轮两种基本类型。
3.从动杆与凸轮轮廓的接触形式有_______、_______和平底三种。
4.以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的_______。
5.凸轮理论轮廓曲线上的点的某点的法线方向(即从动杆的受力方向）与从动杆速度方向之间的夹角称为凸轮在该点的_______。
6.随着凸轮压力角α增大，有害分力F2将会_______而使从动杆自锁“卡死”，通常对移动式从动杆，推程时限制压力角α_______。
7.凸轮机构从动杆等速运动的位移为一条_______线，从动杆等加速等减速运动的位移曲线为一条_______线。
8.等速运动凸轮在速度换接处从动杆将产生_______冲击，引起机构强烈的振动。
9.凸轮机构的移动式从动杆能实现_______。
(a 匀速、平稳的直线运动 b 简偕直线运动 c各种复杂形式的直线运动10.从动杆的端部形状有_______、_______和平底三种。
11.凸轮与从动件接触处的运动副属于_______。
(a 高副 b 转动副 c 移动副)12. 要使常用凸轮机构正常工作，必须以凸轮_______。
( a 作从动件并匀速转动 b 作主动件并变速转动 c 作主动件并匀速转动）13.在要求_______的凸轮机构中，宜使用滚子式从动件。
( a 传力较大 b 传动准确、灵敏 c 转速较高）14.使用滚子式从动杆的凸轮机构，为避免运动规律失真，滚子半径r与凸轮理论轮廓曲线外凸部分最小曲率半径ρ最小之间应满足_______。
(a r >ρ最小 b r =ρ最小 c r <ρ最小)15.凸轮与移动式从动杆接触点的压力角在机构运动时是_______。
( a 恒定的 b 变化的 c 时有时无变化的）16.当凸轮转角δ和从动杆行程H一定时，基圆半径r b与压力角α的关系是_______。
凸轮机构练习题
凸轮机构练习题
凸轮机构练习题
凸轮机构是由凸轮，从动件和机架三个基本构件组成的高副机构，你学会了吗？下面是凸轮机构练习题，希望对大家有帮助。
例一、
某凸轮机构，原动件凸轮匀速转动，其角速度ω=6rad/s。
从动件在推程段按同一运动规律运动。
已知推程段从动杆的位移方程为S=hsin(0.5π·φ/Φ)，其中升距h=30mm，Φ为推程角，φ为凸轮转角。
若知回程角Φ′=0.5π时，试求回程段回程凸轮转角φ=π/6时，从动杆的位移S=?速度v=?
【解题过程】回程段回程凸轮转角φ=π/6时，S=h[1-sin(0.5π·φ/Φ)]=h[1-sin(π/6)]=15mm
v=ds/dφ=hωcos(0.5π·φ/Φ)=155.89mm/s
例二、
何谓凸轮机构传动中的刚性冲击和柔性冲击?试补全图所示各段的s-δ，v-δ，a-δ曲线，并指出哪些地方有刚性冲击，哪些地方有柔性冲击?
【解题过程】
在推杆运动开始和终止的瞬间，速度有突变，使推杆在理论上出现瞬时的`无穷大加速度，致使推杆突然产生非常大的惯性力，使凸轮机构受到极大的冲击。
这种冲击称为刚性冲击。
当推杆的加速度和惯性力发生突变，但突变为有限值时，所引起的冲击将会较小，这种冲击为柔性冲击。
下图B、C处有刚性冲击，O、A、D、E处有柔性冲击
例三、在下图所示中有一偏置尖端移动从动件盘形凸轮机构。
试用图解法做出从动间的位移曲线s-φ
【解题过程】
(1)以凸轮上最小向径OBo的模rb为半径做基圆
(2)以偏心距e为半径作偏置圆
例四、。
凸轮机构习题
一、填空题[1]___________________________决定了从动杆的运动规律。
[2]凸轮机构中, 凸轮基圆半径愈___________, 压力角愈___________ , 机构传动性能愈好。
[3]凸轮机构是由___________________、____________________、 ____________________三个基本构件组成的。
[4]凸轮机构中的压力角是指__________________________________________间的夹角。
[5]凸轮机构常用的从动件运动规律有_______________________________, ________________________________________, __________________________________及__________________________________。
[6]以凸轮的理论轮廓的最小向径为半径所做的圆称为凸轮的______________________。
[7]在设计凸轮机构时, 凸轮基圆半径取得越_____________, 所设计的机构越紧凑, 但是压力角_______________使机构的工作情况变坏。
[8]按凸轮的形状凸轮可分为________________________、____________________________、和___________________________三大类。
[9]在凸轮机构的设计中, 适当加大凸轮的________________________是避免机构发生运动失真的有效措施。
[10]通常, 可用适当增大凸轮________________________的方法来减小最大压力角。
[11]平底垂直于导路的直动推杆盘形凸轮机构, 其压力角等于_______________________。
[12]对于尖顶直动从动件凸轮机构, 在其余条件不变的情况下, 基圆半径越小, 机构的传动效率____________________。
(完整版)凸轮机构练习题
凸轮机构练习题一、单项选择题（从给出的A、B、C、D中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。
A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。
A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。
A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。
A．偏置比对心大B．对心比偏置大C．一样大D．不一定5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。
A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。
A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。
A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。
A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。
A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。
A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。
A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。
A 基圆 B. 转角 C 轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。
A. 不变的B. 变化的14．凸轮压力角的大小与基圆半径的关系是（）。
凸轮机构习题.doc
直，则平底左右两侧的宽度必须分别大于导路中心线到左右两侧最远切点的距 离，以保证在所有位 置平底理论廓线一定的条件下，从动件上的滚子半径越大，则四轮机构
的压力角越小。()
20.在对•心直动平底从动件凸轮机构中，如平底与从动件导路中心线垂直， 平底与实际轮廓线相切的切点位置是随凸轮的转动而变化的，从导路中心线到左 右两侧最远的切点分别对应于升程和回程出现知ax的位置处。
17.四轮机构中的从动件速度随四轮转角变化的线图如图所示。在四轮转 角
处存在刚性冲击，在 处，存在柔性冲击。
1.偏置直动尖顶从动件盘形凸轮机构中，其推程运动角等于凸轮对应推程廓
线所对中心角；其回程运动角等于凸轮对应回程廓线所对中心角。
( )
2.在直动从动件盘形凸轮机构中进行合理的偏置，是为了同时减小推程压力
角和回程压力角。()
3.当凸轮机构的压力角的最大值超过许用值时，就必然出现自琐现象。( )
4.凸轮机构中，滚子从动件使用最多，因为它是三种从动件中的最基本形式。( )
5.直动平底从动件盘形凸轮机构工作中，其压力角始终不变。
( )
6.滚子从动件盘形凸轮机构中，基圆半径和压力角应在凸轮的实际廓线上来
度量。()
( )
21 .在盘形凸轮机构中，其对•心直动尖顶从动件的位移变化与相应实际廓线 极径增量的变化相等。()
22.在盘形凸轮机构中，对心直动滚子从动件的位移变化与相应理论廓线极
径增量变化相等。()
23.在盘形凸轮机构中，对心直动滚子从动件位移变化与相应实际廓线极径
增量变化相等。()
三、选择题
1 .理论廓线相同而实际廓线不同的两个对心直动滚子从动件盘形凸轮机构, 其从动件的运动规律。
凸轮机构习题
一、填空题[1]___________________________决定了从动杆的运动规律。
[2]凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。
[3]凸轮机构是由___________________、____________________、 ____________________三个基本构件组成的。
[4]凸轮机构中的压力角是指__________________________________________间的夹角。
[5]凸轮机构常用的从动件运动规律有_______________________________，________________________________________，__________________________________及__________________________________。
[6]以凸轮的理论轮廓的最小向径为半径所做的圆称为凸轮的______________________。
[7]在设计凸轮机构时，凸轮基圆半径取得越_____________，所设计的机构越紧凑，但是压力角_______________使机构的工作情况变坏。
[8]按凸轮的形状凸轮可分为________________________、____________________________、和___________________________三大类。
[9]在凸轮机构的设计中，适当加大凸轮的________________________是避免机构发生运动失真的有效措施。
[10]通常，可用适当增大凸轮________________________的方法来减小最大压力角。
[11]平底垂直于导路的直动推杆盘形凸轮机构，其压力角等于_______________________。
[12]对于尖顶直动从动件凸轮机构，在其余条件不变的情况下，基圆半径越小，机构的传动效率____________________。
凸轮-习题和答案
凸轮-习题和答案凸轮——周练一、判断题（准确的选A，错误的选B。
每空4分，共60分）1.一只凸轮只有一种预定的运动规律。
（）2.凸轮在凸轮机构中是从动件。
（）3.盘形凸轮机构从动杆的运动规律，主要决定于凸轮半径的变化规律。
（）4.凸轮机构工作目的，就是获得预定的运动规律。
（）5.凸轮转速的高低，影响从动杆的运动规律。
（）6.盘形凸轮的结构尺寸与基圆半径成犯比。
（）7.由于盘形凸轮制造方便，所以最适用于较大行程的传动。
（）8.适合尖顶式从动杆工作的轮廓曲线，也必然适合于滚子式从动杆工作。
（）9.凸轮轮廓线上某点的压力角，是该点的法线方向与速度方向之间的夹角。
（）10.凸轮轮廓曲线上各点的压力角是不变的。
（）11.选择滚子从动杆滚子的半径时，必须使滚子半径小于凸轮实际轮廓曲线外凸部分的最小曲率半径。
（）12.压力角的大小影响从动杆的运动规律。
（）13.压力角的大小影响从动杆的正常工作和凸轮机构的传动效率。
（）14.滚子从动杆滚子半径选用得过小，将会使运动规律“失真”。
（）15.凸轮的基圆尺寸越大，推动从动杆的有效分力也越大。
（）16.等加速等减速运动规律会引起柔性冲击，因而这种运动规律适用于中速、轻载凸轮机构（）二、单项选择题（从给出的A、B、C、中选一个答案。
每空4分，共60分）1.与连杆机构相比，凸轮机构最大的缺点是（）A、惯性力难以平衡B、点、线接触，易磨损C、设计较为复杂2.与其他机构相比，凸轮机构最大的优点是（）A、可实现各种预期的运动规律B、便于润滑C、制造方便，易获得较高的精度3.盘形凸轮机构的压力角恒等于常数（）A、摆动尖顶推杆B、直动滚子推杆C、摆动平底推杆4.对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为（）A、偏置比对心大B、对心比偏置大C、不一定5.下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合的是（）A、等速运动规律B、摆线运动规律（正弦加速度运动规律）C、等加速等减速运动规律6.对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用的解决措施是（）A、增大基圆半径B、改变凸轮转向C、改为偏置直动尖顶推杆7.从动杆的行程不能太大的是（）A、盘形凸轮机构B、移动凸轮机构C、圆柱凸轮机构8.对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律的是（）A .尖顶式从动杆B、滚子式从动杆C、平底式从动杆9.可使从动杆得到较大的行程的是（）A、盘形凸轮机构B、移动凸轮机构C、圆柱凸轮机构10.摩擦阻力较小，传力能力大的是（）A、尖顶式从动杆B、滚子式从动杆C、平底式从动杆11.计算凸轮机构从动杆行程的基础是（）A、基圆B、转角C、轮廓曲线12.凸轮轮廓曲线上各点的压力角是（）A、不变的B、变化的C、不确定13.凸轮压力角的大小与基圆半径的关系是（）A、基圆半径越小，压力角偏小B、基圆半径越大，压力角偏小C、不确定14.压力角增大时，对（）A、凸轮机构的工作不利B、凸轮机构的工作有利C、凸轮机构的工作无影响15.使用下列凸轮机构，凸轮的理论轮廓曲线与实际轮廓曲线是不相等的是（）A、尖顶式从动杆B、滚子式从动杆C、平底式从动杆16.为保证滚子从动杆凸轮机构从动杆的运动规律不“失真”，滚子半径应（）A、小于凸轮理论轮廓曲线外凸部份的最小曲率半径B、小于凸轮实际轮廓曲线外凸部份的最小曲率半径C、大于凸轮理论轮廓曲线外凸部份的最小曲率半径三、填空题（每空4分，共76分）1.凸轮机构是副机构。
凸轮机构练习题
A.同一个概念B.两个不同的概念
21.若使凸轮轮廓曲线在任何位置都不变尖，也不变成叉形，则滚子半径必须（）理论轮廓 外凸部分的最小曲率半径。
A.大于B.小于C.等于
22.凸轮轮廓曲线没有凹槽，要求机构传力很大，效率要高，从动杆应选（）。
A.尖顶式B.滚子式C.平底式
6设计滚子推杆盘形凸轮机构时，若发现工作廓线有变尖现象，则在尺寸参数改变上应采用的 措施是，。
7在设计直动滚子推杆盘形凸轮机构的工作廓线时发现压力角超过了许用值，且廓线出现变尖 现象，此时应采用的措施是。
8设计凸轮机构时，若量得其中某点的压力角超过许用值，可以用使压力角减小。
9•凸轮机构能使从动件按照，实现各种复杂的运动。
凸轮机构练习题
、单项选择题(从给出的A、B、C D中选一个答案)
与连杆机构相比，凸轮机构最大的缺点是
.点、线接触，易磨损 •不能实现间歇运动
与其他机构相比，凸轮机构最大的优点是
盘形凸轮机构的压力角恒等于常数。
A.摆动尖顶推杆
B. C.摆动平底推杆
对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆
21.以凸轮的半径所做的圆，称为基圆。
22.在凸机构中，从动杆的称为行程。
23.凸轮轮廓线上某点的方向与从动杆方向之间的夹角，叫压力角。
24.如果把从动杆的量与凸轮的之间的关系用曲线表示，则此曲线就称为从动
杆的位移曲线。
25.当凸轮作等速转动时，从动杆上升或下降的速度为一，这种运动规律称为
运动规律。
C.法线方向与从动杆速度方向之间的夹角
18•为了保证从动杆的工作顺利，凸轮轮廓曲线推程段的压力角应取（）为好。
机械设计基础IA--第三章凸轮机构--习题与答案
第3章凸轮机构一、判断题（正确T，错误F）1.凸轮机构出现自锁是由于驱动力小造成的。
（）2.在凸轮从动件运动规律中，等速运动的加速度冲击最小。
（）3.适用于高速运动的凸轮机构从动件运动规律为余弦加速度运动。
（）4.基圆是凸轮实际廓线上到凸轮回转中心距离最小为半径的圆。
（）5.若要使凸轮机构压力角减小，应增大基圆半径。
（）6.凸轮机构的从动件按简谐运动规律运动时，不产生冲击。
（）二、单项选择题1. 设计凸轮机构，当凸轮角速度和从动件运动规律已知时，则。
A.基圆半径越大，压力角越大B.基圆半径越小，压力角越大C.滚子半径越小，压力角越小D.滚子半径越大，压力角越小2. 凸轮机构的从动件选用等加速等减速运动规律时，其从动件的运动。
A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击3. 在设计直动滚子从动件盘形凸轮机构时，若发生运动失真现象，可以。
A.增大滚子半径B.减少基圆半径C.增大基圆半径D.增加从动件长度4. 在下列凸轮机构中，从动件与凸轮的运动不在同一平面中的是。
A.直动滚子从动件盘形凸轮机构B.摆动滚子从动件盘形凸轮机构C.直动平底从动件盘形凸轮机构D.摆动从动件圆柱凸轮机构5. 与连杆机构相比，凸轮机构最大的缺点是。
A.设计较为复杂B.惯性力难以平衡C.点、线接触，易磨损D.不能实现间歇运动6. 有限值的突变引起的冲击为刚性冲击。
A.位移B.速度C.加速度D.频率7.对于转速较高的凸轮机构，为减小冲击振动，从动件运动规律宜采用运动规律。
A.等速B.等加速等减速C.正弦加速度8.若从动件的运动规律为等加速等减速运动规律、简谐运动规律或正弦加速度运动规律，当把凸轮转速提高一倍时，从动件的加速度是原来的倍。
A. 1B. 2C. 4D. 89.当凸轮基圆半径相同时，采用适当的从动件导路偏置可以凸轮机构推程的压力角。
A.减小B.增加C.保持原来10.滚子从动件盘形凸轮机构的滚子半径应凸轮理论廓线外凸部分的最小曲率半径。
6-2凸轮机构练习题
6-2 凸轮机构练习题6－2 凸轮机构练习题班级姓名学号一，填空题1，凸轮机构广泛应用于各种、和装置中。
2，凸轮机构可以实现各种的运动要求，且结构、。
3，凸轮机构是由、和三个基本构件组成的机构。
4，凸轮是一个具有的构件，一般为，作运动或。
5，与凸轮轮廓接触的构件一般作运动或，称为从动杆。
6，凸轮机构的基本特点在于能使从动件获得的运动规律，从动件的运动规律取决于凸轮。
7，按凸轮的形状分，凸轮有、、、。
8，盘形凸轮又称为，它是凸轮的。
9，盘形凸轮是一个绕回定轴转动且径向尺寸的盘形构件，其轮廓曲线位于。
10，盘形凸轮的结构，应用，但从动杆的不能太大，所以多用于的场合。
11，圆柱凸轮是在圆柱的上作出曲线轮廓，或在圆柱面上开有曲线。
从动杆一端顶在上或夹在中，当凸轮转动时从动杆沿或作运动或。
12，圆柱凸轮与从动件的运动不在同一平面内，因此是一种，可使从动杆得到的行程 13，按从动杆的运动方式分，凸轮机构有从动杆凸轮机构和从动杆凸轮机构。
14，按从动杆的端部结构形式分，有、、。
15，尖顶式从动杆凸轮机构构造、动作，但容易适用于、和动作等场合。
16，滚子式从动杆凸轮机构中，凸轮接触，解决了凸轮机构的问题，故可用来传递的动力。
17，平底式从动杆凸轮机构中，凸轮对推杆的作用力始终推杆的底边，故受力比较，而且凸轮与底面接触面，容易形成，减少了，但较差。
18，在运动副中，凸轮与从动件的接触属于＿＿副。
19，在凸轮机构中一般为主动件。
20，以凸轮的半径所作的圆称为基圆。
21，仪表中应用式从动杆凸轮机构22，当盘形凸轮匀速转动，而凸轮没有变化时，从动杆停歇。
23，凸轮机构中从动杆锁合方式有外力锁合和锁合24、尖顶式从动杆多用于传力，速度较以及传动灵敏的场合。
二，判断题（）1，凸轮机构可以任意改变凸轮轮廓形状而获得所需从动件的运动规律。
（）2．设计凸轮的轮廓曲线形状主要是根据强度要求。
（）3．盘形凸轮一般用于从动件行程很大的场合。
凸轮机构综合练习题
凸轮机构综合练习题一、填空题1.在凸轮机构的几种基本的从动件运动规律中,_________运动规律使凸轮机构产生刚性冲击，___________________运动规律产生柔性冲击，________________运动规律则没有冲击。
2.在凸轮机构的各种常用的推杆运动规律中，_____________只宜用于低速的情况,__________宜用于中速，但不宜用于高速的情况；而______________可在高速下应用。
3.设计滚子推杆盘形凸轮机构的凸轮廓线时，若发现凸轮廓线有变尖现象，则在尺寸参数的改变上应采用的措施是_______________或___________________。
4.凸轮的基圆半径是从______到_______的最短距离。
5.滚子移动从动件盘状凸轮，它的实际廓线是理论廓线的________曲线。
6.维持凸轮与从动杆高副接触封闭的方法有_________、__________。
7.凸轮的基圆半径越小，则凸轮机构的压力角越_____,而凸轮机构的尺寸越______。
8.设计凸轮机构，若量得其中某点的压力角超过许用值，可以用__________________的方法使最大压力角减小。
9.移动从动件盘形凸轮机构，当从动件运动规律一定时，欲同时降低升程和回程的压力角，可采用的措施是_______________。
若只降低升程的压力角，可采用____________的方法。
10.写出两种既无刚性冲击、又无柔性冲击的运动规律_____________________、__________。
11.凸轮轮廓的形状是由________________决定的。
12.平底垂直于导路的直动推杆盘形凸轮机构中，其压力角等于___________。
13.在设计直动滚子推杆盘形凸轮机构的工作廓线时，发现压力角超过了许用值，且廓线出现变尖现象，此时应用采用的措施是。
14.凸轮机构中的压力角是和所夹的锐角。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凸轮机构练习题 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】凸轮机构练习题一、单项选择题（从给出的A、B、C、D中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。
A．惯性力难以平衡 B．点、线接触，易磨损C．设计较为复杂 D．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。
A．可实现各种预期的运动规律 B．便于润滑C．制造方便，易获得较高的精度 D．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。
A．摆动尖顶推杆 B．直动滚子推杆C．摆动平底推杆 D．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。
A．偏置比对心大 B．对心比偏置大C．一样大 D．不一定5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。
A．等速运动规律 B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律 D．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。
A．增大基圆半径 B．改用滚子推杆C．改变凸轮转向 D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。
A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。
A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。
A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。
A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。
A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。
A 基圆 B. 转角 C 轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。
A. 不变的B. 变化的14．凸轮压力角的大小与基圆半径的关系是（）。
A 基圆半径越小，压力角偏小 B. 基圆半径越大，压力角偏小15．压力角增大时，对（）。
A. 凸轮机构的工作不利B. 凸轮机构的工作有利C. 凸轮机构的工作无影响16．使用（）的凸轮机构，凸轮的理论轮廓曲线与实际轮廓曲线是不相等的。
A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆17. 压力角是指凸轮轮廓曲线上某点的（）。
A. 切线与从动杆速度方向之间的夹角B. 速度方向与从动杆速度方向之间的夹角C. 法线方向与从动杆速度方向之间的夹角18．为了保证从动杆的工作顺利，凸轮轮廓曲线推程段的压力角应取（）为好。
A. 大些B. 小些19．为保证滚子从动杆凸轮机构从动杆的运动规律不“失真”，滚子半径应（）。
A. 小于凸轮理论轮廓曲线外凸部份的最小曲率半径B. 小于凸轮实际轮廓曲线外凸部份的最小曲率半径C. 大于凸轮理论轮廓曲线外凸部份的最小曲率半径20．从动杆的运动速度规律，与从动杆的运动规律是（）。
A. 同一个概念B. 两个不同的概念21．若使凸轮轮廓曲线在任何位置都不变尖，也不变成叉形，则滚子半径必须（）理论轮廓外凸部分的最小曲率半径。
A. 大于B. 小于C. 等于22．凸轮轮廓曲线没有凹槽，要求机构传力很大，效率要高，从动杆应选（）。
A. 尖顶式B. 滚子式C. 平底式二、填空题1 在凸轮机构几种常用的推杆运动规律中，只宜用于低速；和不宜用于高速；而和都可在高速下应用。
2 滚子推杆盘形凸轮的基圆半径是从到的最短距离。
3 平底垂直于导路的直动推杆盘形凸轮机构中，其压力角等于。
4 在凸轮机构推杆的四种常用运动规律中，有刚性冲击；、运动规律有柔性冲击；运动规律无冲击。
5 凸轮机构推杆运动规律的选择原则为：①，②，③。
6 设计滚子推杆盘形凸轮机构时，若发现工作廓线有变尖现象，则在尺寸参数改变上应采用的措施是，。
7 在设计直动滚子推杆盘形凸轮机构的工作廓线时发现压力角超过了许用值，且廓线出现变尖现象，此时应采用的措施是。
8 设计凸轮机构时，若量得其中某点的压力角超过许用值，可以用使压力角减小。
9．凸轮机构能使从动件按照，实现各种复杂的运动。
10．凸轮机构是副机构。
11．凸轮是一个能从动件运动规律，而具有或凹槽的构件。
12．凸轮机构主要由，和三个基本构件所组成。
13．当凸轮转动时，借助于本身的曲线轮廓，从动件作相应的运动。
14．凸轮的轮廓曲线可以按任意选择，因此可使从动件得到的各种运动规律。
15．盘形凸轮是一个具有半径的盘形构件，当它绕固定轴转动时，推动从动杆在凸轮轴的平面内运动。
16．盘形凸轮从动杆的不能太大，否则将使凸轮的尺寸变化过大。
17．圆柱凸轮是个在圆柱开有曲线凹槽或是在圆柱上作出曲线轮廓的构件。
18．凸轮机构从动杆的形式有从动杆，从动杆和从动杆。
19．尖顶式从动杆与凸轮曲线成尖顶接触，因此对较复杂的轮廓也能得到运动规律。
20．凸轮机构从动杆的运动规律，是由凸轮决定的。
21．以凸轮的半径所做的圆，称为基圆。
22．在凸轮机构中，从动杆的称为行程。
23．凸轮轮廓线上某点的方向与从动杆方向之间的夹角，叫压力角。
24．如果把从动杆的量与凸轮的之间的关系用曲线表示，则此曲线就称为从动杆的位移曲线。
25．当凸轮作等速转动时，从动杆上升或下降的速度为一，这种运动规律称为运动规律。
26．将从动杆运动的整个行程分为两段，前半段作运动，后半段作运动，这种运动规律就称为运动规律。
27．凸轮机构从动杆位移曲线的横坐标轴表示凸轮的，纵坐标轴表示从动杆的量。
28．画凸轮轮廓曲线时，首先是沿凸轮转动的方向，从某点开始，按照位移曲线上划分的在基圆上作等分角线。
29．凸轮机构的从动件都是按照 运动规律而运动的。
30．凸轮的轮廓曲线都是按完成一定的 而进行选择的。
31．当盘形凸轮只有转动，而 没有变化时，从动杆的运动是停歇。
32．凸轮机构可用在作间歇运动的场合，从动件的运动时间与停歇时间的 ，以及停歇 都可以任意拟定。
33．凸轮机构可以 起动，而且准确可靠。
34．圆柱凸轮可使从动杆得到 的行程。
35．尖顶式从动杆多用于传力 、速度较 以及传动灵敏的场合。
36．滚子从动杆与凸轮接触时摩擦阻力 ，但从动杆的结构复杂，多用于传力要求 的场合。
37．平底式从动杆与凸轮的接触面较大，易于形成油膜，所以 较好， 较小，常用于没有 曲线的凸轮上作高速传动。
38．滚子式从动杆的滚子 选用得过大，将会使运动规律“失真”。
39．等加速等减速运动凸轮机构，能避免传动中突然的 ，消除强烈的 提高机构的工作平稳性，因此多用于凸轮转速 和从动杆质量 的场合。
40．凸轮在工作中作用到从动杆上的力，可以分解成：与从动杆运动速度方向 的分力，它是推动从动杆运动的 分力；与从动杆运动速度方向 的分力，它会使从动杆与支架间的正压力增大，是 分力。
41．凸轮的基圆半径越小时，则凸轮的压力角 ，有效推力就 ，有害分力 。
42．凸轮的基圆半径不能过小，否则将使凸轮轮廓曲线的曲率半径 ，易使从动杆的 “失真”。
43．凸轮基圆半径只能在保证轮廓的最大压力角不越过 时，才能考虑 。
44．凸轮轮廓曲线上的向径公差和表面粗糙度，是根据凸轮的 而决定的。
45．凸轮机构主要由 、 和 三部分组成。
46．等速运动规律会引起 冲击，因而这种运动规律只适用于 速 载的凸轮机构。
47．由于尖顶从动件 能力低，不 ，因而在实际中常采用 从动件和 从动件。
48．以凸轮轮廓最小向径为半径所作的圆称为 圆。
49．若已知位移的比例尺为︒=3φμ/mm ，则图纸上量出的20mm 相当于凸轮转角的值为 .50. 若已知位移的比例尺为2 mm /mm ，则图纸上量出的20mm 相当于从动杆位移的值为 .51．凸轮是一个能从动杆运动规律具有轮廓的构件；通常是作并转动。
52. 基圆是以凸轮半径所作的圆，基圆半径越小则压力角，有效推力从而使工作条件变坏。
53．从动杆的形式一般有，和等。
54．从动杆常用运动速度规律，有规律和运动规律。
三、问答题1．什么样的机构是凸轮机构2．凸轮机构的功用是什么3．什么样的构件叫做凸轮4．凸轮的种类有哪些都适合什么工作场合5．凸轮机构的从动件有几种各适合什么工作条件6．凸轮轮廊曲线是根据什么确定的7．从动杆的运动速度规律有几种各有什么特点8．凸轮的压力角对凸轮机构的工作有什么影响9．什么叫基圆基圆与压力角有什么关系10．从动杆的等速位移曲线是什么形状等速运动规律有什么缺点11．凸轮机构的从动杆为什么能得预定的要求12．在什么情况下凸轮机构从动杆才能得到运动的停歇13．基圆在凸轮结构中有何意义14．滚子式从动杆的滚子半径的大小，对凸轮工作有什么影响15．某一凸轮机构的滚子损坏后，是否可任取一滚子来替代为什么16．凸轮压力角太大有什么不好17．凸轮压力角越小越好吗为什么18设计直动推杆盘形凸轮机构时，在推杆运动规律不变的条件下，需减小推程的最大压力角，可采用哪两种措施19 何谓凸轮机构的压力角它在哪一个轮廓上度量压力角变化对凸轮机构的工作有何影响与凸轮尺寸有何关系20 题17图中两图均为工作廓线为偏心圆的凸轮机构，试分别指出它们理论廓线是圆还是非圆，运动规律是否相同21 滚子推杆盘形凸轮的理论廓线与实际廓线是否相似是否为等距曲线22试问将同一轮廓曲线的凸轮与不同型式的推杆配合使用，各种推杆的运动规律是否一样若推杆的运动规律相同，使用不同型式的推杆设计的凸轮廓线又是否一样23 若凸轮是以顺时针转动，采用偏置直动推杆时，推杆的导路线应偏于凸轮回转中心的哪一侧较合理为什么24 已知一摆动滚子推杆盘形凸轮机构，因滚子损坏，现更换了一个外径与原滚子不同的新滚子。
试问更换滚子后推杆的运动规律和推杆的最大摆角是否发生变化为什么25 为什么平底推杆盘形凸轮机构的凸轮廓线一定要外凸滚子推杆盘形凸轮机构的凸轮廓线却允许内凹，而且内凹段一定不会出现运动失真26 在一个直动平底推杆盘形凸轮机构中，原设计的推杆导路是对心的，但使用时却改为偏心安置。
试问此时推杆的运动规律是否改变若按偏置情况设计凸轮廓线，试问它与按对心情况设计的凸轮廓线是否一样为什么27 两个不同轮廓曲线的凸轮，能否使推杆实现同样的运动规律为什么28 滚子半径的选择与理论廓线的曲率半径有何关系图解设计时，如出现实际廓线变尖或相交，可以采取哪些方法来解决29 如摆动尖顶推杆的推程和回程运动线图完全对称，试问其推程和回程的凸轮轮廓是否也对称为什么30 力封闭和几何封闭凸轮机构许用压力角的确定是否一样为什么四、判断题1．一只凸轮只有一种预定的运动规律。
（）2．凸轮在机构中经常是主动件。
