revit的一般步骤
Revit教程

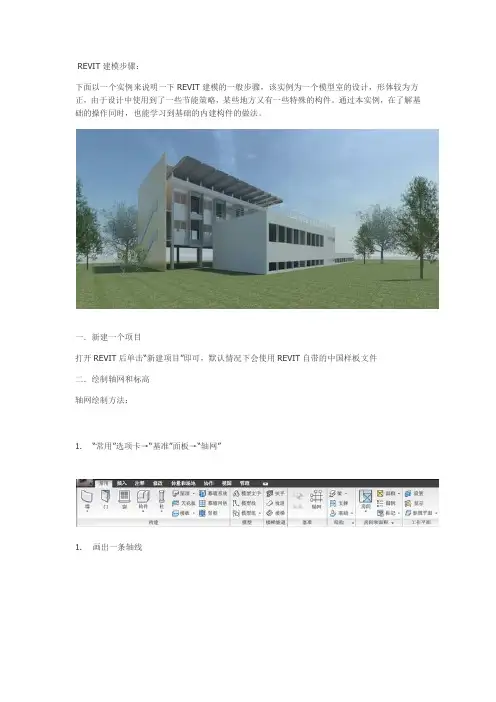

REVIT建模步骤：下面以一个实例来说明一下REVIT建模的一般步骤，该实例为一个模型室的设计，形体较为方正，由于设计中使用到了一些节能策略，某些地方又有一些特殊的构件。
通过本实例，在了解基础的操作同时，也能学习到基础的内建构件的做法。
一．新建一个项目打开REVIT后单击“新建项目”即可，默认情况下会使用REVIT自带的中国样板文件二．绘制轴网和标高轴网绘制方法：1.“常用”选项卡→“基准”面板→“轴网”1.画出一条轴线1.画第二条轴线，该案例中采用的是3900间距的轴网将鼠标放在轴网一端→向右移动，出现一条水平的虚线捕捉线→然后输入数据“3900” →回车键→画出第二条轴线1.可以依照以上方法，画出所有轴线，如果像本实例一样，轴线之间尺寸都是相同的，也可以使用“阵列”命令选择一条画好的轴线→“修改轴网”选项卡→“阵列”→点选轴线→向右水平移动→输入间距“390 0” →回车键→输入阵列数“10” →回车键1.依照以上轴线画法，完成轴网，横向轴网的间距分别为8100，3600，8100轴网的常用设置：1.更改轴网符号一般情况下轴网会按照阿拉伯数字一直排列下去，可以把横向的轴线改为用大写字母表示双击轴网旁的小球→输入大写字母“A”→回车键以后再画横向轴线时，便会从大写字母A开始排列1.不显示轴网编号或者两头显示轴网编号点选一条轴线→单击轴网编号旁边的小方框→可切换是否显示轴网符号1.修改轴网符号位置点选一条轴线→单击轴网编号附近的折断符号→拖拽小圆点，将轴网编号移动至合适的位置标高的绘制方法：标高在REVIT建模中有着非常重要的作用，REVIT建模中很多图元的定位都需要依靠标高来进行，因此建立一套精确详细的标高会使后面的建模过程方便很多。
标高绘制最好再轴网绘制之后进行，因为先画过轴网的话，绘制标高的时候会在里面图上显示轴网的位置，在绘制标高的时候能够有所参照。
1.在左侧的REVIT项目浏览器中，打开“南立面”视图1.“常用”选项卡→“基准”面板→“标高”1.将鼠标移动至标高线左侧端点，直至出现竖向虚线捕捉线，输入需要偏移于该标高线的高度，这里这条标高线为±0.000，输入偏移数量为“5400”，回车1.向右移动鼠标，将标高线拉至需要的位置，这里我们拉至第六条轴网线的旁边1.按照以上方法，画出剩余的标高线，结果如下轴网的绘制工作便完成了标高的相关设置：1.改变标高名称，在标高比较多比较复杂的时候，需要建立完善的标高名称，以便以后建模过程的使用，本实例中建筑由两部分组成，两部分分别用L1和L2来表示。
Revit输出施工图分为下面五个步骤
Revit输出施工图分为下面五个步骤星期四, 08/20/2009 - 11:05 —夏彬我通过在惟邦环球建筑设计（北京）事务所的实践，把通过Revit输出施工图分为下面五个步骤：第一步：建出带有基本信息的建筑三维模型。
在定好轴网和层高以后，建出建筑的柱，墙，楼板，楼梯，屋顶和基地等。
通过这个模型，可以输出建筑基本的平面图，立面图，剖面图和透视图等。
第二步：定义好施工图需要的族。
Revit中的所有构件都基于族。
族可以帮助用户轻松管理数据和进行变更。
其内涵是构件可以在内部定义多种类型，每种类型的尺寸和形状各不相同。
尽管每种类型可能看起来完全不同，但它们相互关联，并源自相同的族。
例如绘制门窗前先定义各种门窗的族；绘制坡屋顶大样前先定义保温瓦屋面族，非保温瓦屋面族,天沟轮廓族等；绘制栏杆大样前时先定义各种栏杆的族。
第三步：绘制二维的细部大样。
通过第二步建好的族和建筑物的基本模型，输出二维的剖面轮廓，在上面加上绘制符号，文字说明和其他相关信息，完成外墙身和楼梯等部分的所有详图。
第四步：输出准确的明细表。
除了向建设方提供门窗明细表以外，Revit还可以对相应的建筑材料和装修材料作出统计。
例如设计方可以统计项目中的房间面积明细表，说明各房间在整个项目中所占面积是多少，占多少比例，房间利用率是多少，通道占多少面积和其他房间占多少面积等；创建材料明细表说明该项目混凝土用量，内外墙水泥砂浆用量，砖用量，外墙涂料用量，花岗岩用量，地面砖用量等。
第五步：输出所有需要的施工图纸。
在Revit里建立所有需要的施工图纸框，然后把项目信息，施工说明，平面图，立面图，剖面图，和详图排列在这些图框里。
这样，用Revit便完成了一套建筑的施工图。
技术进步对施工图则的影响星期四, 08/20/2009 - 11:08 —夏彬一、图纸编制层次目前国内普遍采用二级结构方式，即直接从１：１００的剖面图上引出节点大样。
这种方式从１：１００的大图跳跃到１：２０以内的局部节点图，跨度太大。
REVIT建模步骤
REVIT建模步骤第一步：项目设置在开始建模之前，首先需要设置项目参数。
这包括选择适当的长度、面积和体积单位，初始视图缩放比例，图纸尺寸以及任何项目特定的设置。
第二步：创建楼层平面使用REVIT的楼层平面功能，创建建筑的基本布局。
首先，绘制建筑的外轮廓，包括墙体、柱子和楼梯等主要结构。
然后，使用绘图工具绘制内部的隔墙、隔断和其他细节元素。
第三步：创建立面和剖面将立面和剖面添加到模型中，以显示建筑物的外部特征和内部结构。
可以使用REVIT提供的多种工具，如墙、窗户和门等，快速创建立面和剖面。
第四步：添加屋顶和地板使用REVIT的屋顶和地板工具，将屋顶和地板添加到建筑模型中。
可以根据实际需要选择不同的屋顶和地板类型，如平面屋顶、斜屋顶、混凝土地板等。
第五步：添加家具和设备在建模过程中，可以使用REVIT的家具和设备库，添加室内家具、电器设备和管道等。
可以选择从库中选择现有对象，也可以自定义创建新的对象。
第六步：创建族第七步：应用材质和质感使用REVIT的材质库，可以为建筑模型添加适当的材质，如砖、大理石、玻璃等。
可以根据需要调整材质的颜色、纹理和反射率。
第八步：设置视图和渲染使用REVIT的视图设置工具，可以创建不同的视图，如平面图、立面图、剖面图和3D视图等。
还可以使用REVIT的渲染工具，增强建模的逼真度。
第九步：添加标记和注释使用REVIT的标记和注释功能，可以为建筑模型添加文字、箭头和尺寸线等。
这有助于清晰地传达设计意图和施工要求。
第十步：生成施工文档使用REVIT的文档生成工具，可以将建筑模型转换为施工文档。
这包括平面图、立面图、剖面图、图纸和材料清单等。
可以根据需要进行调整和修订。
总结：REVIT建模步骤包括项目设置、创建楼层平面、创建立面和剖面、添加屋顶和地板、添加家具和设备、创建族、应用材质和质感、设置视图和渲染、添加标记和注释，以及生成施工文档。
通过这些步骤，可以使用REVIT创建精确、可视化和可操作的建筑模型，以及相关的施工文档。
REVIT建模步骤详细说明
REVIT建模步骤详细说明Revit是一种三维建模软件，广泛应用于建筑设计、结构设计和机电设计等领域。
在Revit中进行建模可以帮助建筑师和设计师以更快速、更准确的方式创建建筑模型。
下面是Revit建模的详细步骤：1. 创建项目：打开Revit软件后，首先需要创建一个新项目。
选择“新建项目”，根据项目的类型选择相应的模板，然后确定项目的名称和位置。
2.设置项目：在项目创建完成后，需要设置项目的单位、起始视图和图纸尺寸等信息。
这些设置可以根据项目的需求进行调整。
3. 绘制墙体：在Revit中，墙体是建模的基本元素之一、选择“墙体”工具，在平面视图中绘制外墙和内墙，可以根据需要调整墙的高度和厚度。
4.添加窗户和门：绘制完墙体后，可以使用“窗户”和“门”的工具将它们添加到墙体上。
选择相应的工具，然后在墙上点击添加窗户和门的位置。
5. 创建楼层和楼梯：在Revit中，可以使用“楼板”工具创建楼层。
选择楼层的厚度和材料后，在平面视图中绘制楼层的轮廓。
如果需要添加楼梯，可以使用“楼梯”工具，在平面视图中绘制楼梯的轮廓。
6.创建屋顶：使用“屋顶”工具可以在平面视图中绘制屋顶的轮廓。
选择屋顶的类型和材料后，绘制屋顶的形状。
7. 添加家具和装饰：在Revit中，可以使用“家具”和“装饰”等工具添加室内装饰物。
选择相应的工具，在平面视图中添加家具、灯具、壁画等物品。
8.创建结构构件：如果需要进行结构设计，可以使用“结构柱”、“结构梁”和“结构板”等工具创建结构构件。
选择相应的工具，在平面视图中绘制结构构件的轮廓。
9.放置管道和电线：对于机电设计，可以使用“管线”和“电线”工具布置管道和电线。
选择相应的工具，在平面视图中绘制管道和电线的路径。
10.创建制图视图：在建模完成后，可以创建制图视图以产生平面图、立面图和剖面图等。
选择“视图”选项卡，然后选择相应的制图视图。
11.输出图纸和模型：一旦建模和制图完成，可以输出图纸和模型。
revit二次开发的基本流程

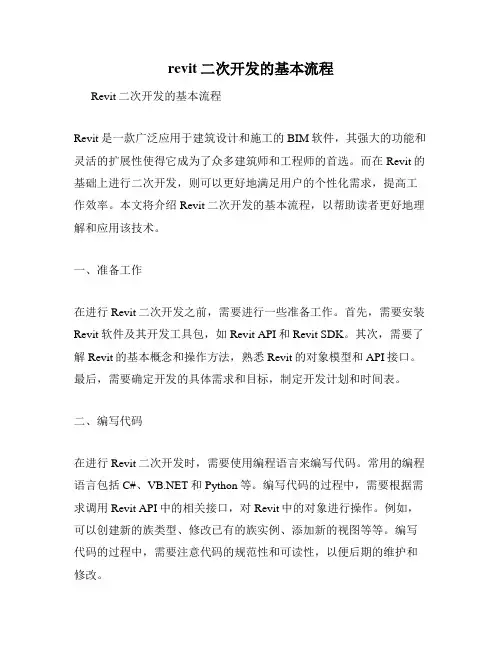

revit二次开发的基本流程Revit二次开发的基本流程Revit是一款广泛应用于建筑设计和施工的BIM软件，其强大的功能和灵活的扩展性使得它成为了众多建筑师和工程师的首选。
而在Revit的基础上进行二次开发，则可以更好地满足用户的个性化需求，提高工作效率。
本文将介绍Revit二次开发的基本流程，以帮助读者更好地理解和应用该技术。
一、准备工作在进行Revit二次开发之前，需要进行一些准备工作。
首先，需要安装Revit软件及其开发工具包，如Revit API和Revit SDK。
其次，需要了解Revit的基本概念和操作方法，熟悉Revit的对象模型和API接口。
最后，需要确定开发的具体需求和目标，制定开发计划和时间表。
二、编写代码在进行Revit二次开发时，需要使用编程语言来编写代码。
常用的编程语言包括C#、和Python等。
编写代码的过程中，需要根据需求调用Revit API中的相关接口，对Revit中的对象进行操作。
例如，可以创建新的族类型、修改已有的族实例、添加新的视图等等。
编写代码的过程中，需要注意代码的规范性和可读性，以便后期的维护和修改。
三、调试和测试在编写完代码之后，需要进行调试和测试。
调试的过程中，需要检查代码的正确性和稳定性，排除可能存在的错误和异常。
测试的过程中，需要模拟实际使用场景，检查代码的功能和性能是否符合要求。
如果发现问题，需要及时进行修改和优化，直到代码能够正常运行并满足需求为止。
四、部署和发布在完成调试和测试之后，需要将代码部署到实际的工作环境中。
部署的过程中，需要将代码打包成插件或应用程序，以便用户能够方便地安装和使用。
发布的过程中，需要将插件或应用程序上传到Revit官方网站或其他第三方平台，以便其他用户能够下载和使用。
总结Revit二次开发是一项非常有价值的技术，可以帮助用户更好地应对复杂的建筑设计和施工任务。
在进行Revit二次开发时，需要进行准备工作、编写代码、调试和测试、部署和发布等一系列步骤。
revit基本建模步骤
revit基本建模步骤1）新建一个项目：打开Revit后选择“新建项目”即可，不更改设置的情况下，软件默认使用自带的中国样板文件。
2）绘制轴网和标高：轴网和标高在Revit建模中有很重要的作用，模型的图元需要依靠标高和轴网来确定它们的位置，因此建立一套精确详细的标高和轴网首先就为建筑物模型定下一个正确而精确的方向，就会使后面的建模过程更加便捷。
在Revit中只需选择任意一个平面视图绘制一次轴网，其他平面和剖面、立面等视图都会自动显示。
轴网和标高的绘制顺序是先轴网后标高，因为视图中会显示轴网的位置，在绘制标高的时候能够有所参照。
3）绘制墙：根据绘制好的轴网绘制墙体，在墙的类型属性中可以更改墙体信息，包括墙体的结构厚度以及材质等，也可以构造较为复杂的墙体，比如设置墙的分隔缝，踢脚线等。
然后根据楼层标高设置墙的高度。
在绘制墙体的过程中我们可以绘制参照平面来辅助。
4）绘制柱：首先在选项卡选择柱下拉菜单中的柱子的形式，柱分为结构柱和建筑柱两种，根据模型的结构形式来选择。
然后在属性面板中选择合适尺寸的柱子，在轴网的交点处点击插入柱。
和墙一样，我们可以在它的属性面板中更改它的尺寸、材质以及填充图案等等。
最后在属性中限制条件一栏，我们可以设置合适的高度以及偏移。
5）绘制梁：梁的绘制方式和绘制柱的方式很类似，在此不再重复。
6）绘制楼板：首先在选项卡选择楼板下拉菜单中的楼板的类型，然后选择楼板的结构形式，然后以绘制线和拾取线两种最常用的方式绘制楼板边缘线，完成以后在楼板的属性中修改楼板的结构、厚度、材质等。
7）绘制屋顶：屋顶绘制方法较为简单，和楼板的绘制方式类似，这里不再赘述。
常用的是迹线屋顶，拉伸屋顶通常是用于绘制不规则屋顶使用。
8）添加门窗：在Revit建模中门窗类型都是以族的形式存储在Revit 的族库内，使用时可以方便的调用。
如果族库中没有我们需要的门窗族的类型，我们可以自己新建一个符合类型的族，然后存储到Revit 的族库内，方便下次使用。
revit2023安装教程
Revit 2023安装教程Revit是一款由Autodesk开发的建筑信息建模(BIM)软件。
它在建筑设计和工程领域广泛使用，可以帮助建筑师、结构工程师和施工人员进行项目设计、协同工作和模拟。
在本文档中，我们将为您提供Revit 2023的安装教程。
请按照以下步骤操作，以确保成功安装Revit 2023。
步骤一：准备工作在安装Revit 2023之前，确保您的计算机满足以下最低系统要求：•操作系统：64位版本的Windows 10。
•处理器：至少具有单核2.5 GHz的处理能力，建议使用多核处理器。
•内存：至少16 GB RAM，建议使用32 GB RAM。
•硬盘空间：至少20 GB的可用硬盘空间。
•显卡：具备OpenGL 4.0或更高版本的支持。
确保关闭所有其他正在运行的程序，并断开与计算机连接的外部设备。
步骤二：获取Revit 2023安装程序要获取Revit 2023安装程序，请按照以下步骤操作：1.打开您的Web浏览器并访问Autodesk官方网站。
2.导航到Revit产品页面。
3.单击“下载”按钮，并选择适用于您的操作系统的版本（32位或64位）。
4.接受软件许可协议，并选择下载位置。
请注意，Revit是商业软件，您可能需要购买许可证或使用现有的许可证来完成安装。
步骤三：运行安装程序下载Revit 2023安装程序后，按照以下步骤操作：1.找到下载的安装程序文件，并双击运行。
2.如果系统提示用户授权，请提供管理员权限以继续安装过程。
3.在安装向导中选择“安装”选项，并等待安装程序加载所需的文件。
4.接受许可协议并选择安装路径。
建议您保留默认设置，除非您有特定的需求。
5.单击“安装”，并等待安装程序完成。
6.安装完成后，您可以选择启动Revit 2023或关闭安装程序。
请注意，安装过程可能需要一些时间，具体取决于您的计算机性能和网络速度。
步骤四：激活Revit 2023完成Revit 2023的安装后，您需要激活软件以开始使用。
revit基础建模步骤
revit基础建模步骤
Revit 基础建模的步骤如下：
1. 新建项目：打开 Revit 软件，选择合适的项目模板，根据需要设置项目的单位、坐标系等参数。
2. 创建标高和轴网：在 Revit 中，标高和轴网是建模的基础，用于定位和组织建筑元素。
根据设计需求，创建相应的标高和轴网。
3. 绘制建筑轮廓：使用 Revit 的绘图工具，绘制建筑的外墙、内墙、楼板、屋顶等基本轮廓。
4. 添加建筑元素：根据建筑设计，逐步添加门窗、楼梯、栏杆、家具等建筑元素。
可以从 Revit 的库中选择合适的族进行放置，或者根据需要创建自定义族。
5. 定义构件属性：为每个建筑元素设置相应的属性，如尺寸、材质、型号等。
这些属性将用于统计工程量和生成施工图纸。
6. 建立连接关系：在建模过程中，需要建立建筑元素之间的连接关系，如墙与墙、墙与楼板、门窗与墙体等。
这样可以确保模型的准确性和一致性。
7. 调整视图：根据需要设置不同的视图，如平面视图、立面视图、三维视图等，以便更好地展示模型。
8. 检查和修改：在建模过程中，定期检查模型的准确性和完整性，对发现的问题进行修改和调整。
9. 协作与共享：Revit 支持多人协作和模型共享，可以与团队成员或其他相关方共享模型，进行协同设计和交流。
10. 输出成果：完成建模后，可以生成各种成果，如平面图纸、剖面图、三维效果图等，用于设计沟通和施工参考。
以上是 Revit 基础建模的一般步骤，具体操作可能因项目需求和个人偏好而有所不同。
在实际建模过程中，还可以根据需要运用更高级的功能和技巧，以提高建模效率和质量。
Revit学习入门教学教案(一看就会~)
Revit学习入门教学教案(一看就会~)写在前面：REVIT作为一款专门面向建筑的软件，它的功能是非常强大的，它可以兼任辅助建筑设计和建筑表现两方面工作，以下所谈到的建模过程指的是建筑表现方面的工作，用REVIT 辅助建筑设计需要设计者对REVIT建模有着非常熟练的掌握，相比于辅助建筑设计，对于初学者来说用REVIT来做建筑表现更加容易上手一些。
因此以下所谈到的REVIT建模主要是针对建筑表现方面。
建模观念上的改变：REVIT作为一款BIM软件，它的建模跟我们平时常用到的建模软件，如SKETCH UP，RHINO等，还是有着不小的差距的，要接受这款软件，在建模观念上就需要有一些改变。
如果把常用的SKETCHUP、RHINO比作手工模型的话，REVIT便可以比作实际建造，SKETCHUP、RHINO等软件的建模是通过形体的组成来完成，而REVIT的建模是通过组合不同的建筑元素来完成，如梁、柱、门、窗等等。
既然是模拟实际建造，便有着实际建造的一些特点，如掌握建筑各部分精确的尺寸，了解建筑各部分材料的运用，构造做法等等，综合来说，用REVIT建模，必须对你的建筑方案有深入准确的了解，才可以建出一个完善的REVIT模型。
这个观念对于一个刚刚接触REVIT的同学来说是很重要的，对自己的建筑方案了解的不够准确细致深入的话，建模的时候会碰到很多困难，让自己不得不停下手中的建模工作，来确定某一部分的尺寸、材料或构造等。
REVIT模型的细致程度最终取决于设计者所做的方案的深度和对方案的了解程度。
两个重要的专有名词：我从官方解释和我小我的理解两个方面来说一下对于REVIT中两个比较重要的专有名词的意思样板文件：官方解释：项目样板提供项目的初始状态。
RevitArchitecture提供几个样板，您也可以创建自己的样板。
基于样板的任意新项目均继承来自样板的所有族、设置（如单位、填充样式、线样式、线宽和视图比例）以及几何图形。
revit道路建模步骤
Revit道路建模步骤介绍Revit是一款BIM（建筑信息模型）软件，它能够在三维环境中进行建筑和道路的建模和设计。
本文将介绍如何使用Revit进行道路建模，并提供详细的步骤和操作指南。
步骤1. 创建道路工程项目在Revit中，首先需要创建一个新的工程项目来开始道路建模。
打开Revit软件，选择”新建”，然后选择”道路工程模板”。
这将为您提供一个基础的道路建模环境。
2. 绘制道路轮廓在Revit中，使用道路工具来绘制道路的轮廓。
选择”道路”选项卡，然后选择”轮廓”工具。
在视图中绘制道路的起点和终点，并根据需要添加更多的控制点来定义道路的曲线和形状。
3. 调整道路参数绘制道路轮廓后，可以通过调整道路参数来进一步定义道路的特征。
选择”道路”选项卡中的”道路”工具，然后在属性面板中调整各种参数，如宽度、边坡和曲线半径等。
4. 添加标高和道路剖面在道路建模中，通常需要添加标高和道路剖面来完善道路设计。
选择”标高”工具，在起始点和终止点处添加标高。
然后选择”剖面”工具，在视图中创建道路的剖面图。
5. 细化道路几何使用Revit的细化工具来优化道路的几何形状。
选择”道路”选项卡中的”细化”工具，然后根据需要在道路轮廓上添加、删除或移动点，以优化道路的形状和曲线。
6. 添加道路标记和标识为了更好地理解道路设计，可以在Revit中添加道路标记和标识。
选择”注释”选项卡中的”标记”工具，然后在道路上添加标记，如起点、终点和转角等。
选择”注释”选项卡中的”标识”工具，然后在剖面图上添加道路的标识，如断面和边坡等。
7. 添加道路材料和质地在道路建模中，可以为道路添加不同的材料和质地，以更好地模拟真实道路的外观和属性。
选择”道路”选项卡中的”材料”工具，然后在视图中选择道路的各个部分并为其分配相应的材料和质地。
8. 创建道路样板族如果需要使用相同的道路设计多次，可以创建道路样板族。
选择”创建”选项卡，然后选择”道路样板族”工具。
Revit教程--小别墅案例(完整版)[5]
![Revit教程--小别墅案例(完整版)[5]](https://img.taocdn.com/s3/m/c3248f3453ea551810a6f524ccbff121dd36c524.png)
Revit教程--小别墅案例(完整版)一、绘制标高和轴网1.1 创建新项目打开Revit软件，选择“新建项目”。
在“项目浏览器”中，展开“平面视图”，双击“1F”视图，打开一层平面视图。
1.2 绘制标高在“结构”选项卡中，选择“标高”工具。
在“属性”窗口中，设置标高的类型为“建造标高”，名称为“标高1”，偏移量为0。
在视图中，沿着红色箭头的方向绘制一条水平的标高线，长度为2 0米。
在视图中，沿着绿色箭头的方向绘制一条垂直的标高线，长度为1 5米。
在视图中，选中两条标高线，右键单击，选择“创建相交点”。
在视图中，选中水平的标高线，按住Ctrl键拖动复制一条标高线，偏移量为3米。
在视图中，选中垂直的标高线，按住Ctrl键拖动复制一条标高线，偏移量为3米。
在视图中，选中四条标高线，右键单击，选择“创建相交点”。
在视图中，双击水平的标高线上的文字“标高1”，修改为“一层”。
在视图中，双击垂直的标高线上的文字“标高1”，修改为“A轴”。
在视图中，双击水平的复制的标高线上的文字“标高1”，修改为“二层”。
在视图中，双击垂直的复制的标高线上的文字“标高1”，修改为“B轴”。
1.3 绘制轴网在“结构”选项卡中，选择“轴网”工具。
在“属性”窗口中，设置轴网的类型为“轴网”，名称为“A1”，偏移量为0。
在视图中，在A轴和一层交点处单击鼠标左键，在A轴和二层交点处再次单击鼠标左键，绘制一条垂直的轴网线。
在视图中，在B轴和一层交点处单击鼠标左键，在B轴和二层交点处再次单击鼠标左键，绘制一条水平的轴网线。
在视图中，在A轴和二层交点处按住Ctrl键拖动复制一条垂直的轴网线，偏移量为6米。
在视图中，在B轴和二层交点处按住Ctrl键拖动复制一条水平的轴网线，偏移量为6米。
在视图中，在A轴和二层交点处按住Ctrl键拖动复制一条垂直的轴网线，偏移量为12米。
在视图中，在B轴和二层交点处按住Ctrl键拖动复制一条水平的轴网线，偏移量为12米。
Autodesk Revit建筑信息模型软件注册流程
Autodesk Revit建筑信息模型软件注册流程Autodesk Revit是一款在建筑和工程设计领域广泛使用的建筑信息模型（BIM）软件，它提供了卓越的设计和建模工具，以及协作和数据管理功能。
如果您打算使用Autodesk Revit软件，那么首先需要了解注册流程，以确保您能够合法并顺利地使用这一重要工具。
在本文中，我们将详细介绍Autodesk Revit建筑信息模型软件的注册流程。
### 第一步：获取Autodesk账户在开始注册Autodesk Revit之前，您需要拥有一个有效的Autodesk账户。
如果您尚未拥有这样的账户，可以按照以下步骤创建一个：1. 访问Autodesk官方网站（请注意，本文不包含具体网址链接，您可以自行搜索Autodesk官方网站）。
2. 在网站首页，点击“注册”或“注册账户”等类似选项。
3. 按照网站提示，填写必要的个人信息，包括姓名、电子邮件地址和密码。
4. 点击“注册”或“创建账户”按钮完成账户注册过程。
### 第二步：登录到Autodesk账户一旦您成功创建了Autodesk账户，您需要登录到该账户才能进行Revit软件的注册。
以下是登录步骤：1. 访问Autodesk官方网站。
2. 点击网站右上角的“登录”或“Sign In”按钮。
3. 输入您之前创建的Autodesk账户的电子邮件地址和密码。
4. 点击“登录”按钮，进入您的Autodesk账户。
### 第三步：注册Autodesk Revit软件现在，您已经登录到Autodesk账户，可以开始注册Autodesk Revit 软件。
请按照以下步骤操作：1. 在Autodesk账户中，查找“产品与服务”或类似选项，通常位于页面顶部或侧边栏。
2. 在“产品与服务”下，找到并点击“添加产品”或“Register a product”选项。
3. 在弹出的窗口中，选择“Autodesk Revit”作为您要注册的产品。
Revit基础教程制作和编辑门窗
Revit基础教程制作和编辑门窗Revit基础教程：制作和编辑门窗在Revit软件中，门窗是建筑模型中重要的构件，通过准确制作和编辑门窗，可以实现建筑模型的准确性和逼真度。
本教程将介绍如何在Revit中制作和编辑门窗的基本步骤和技巧。
一、门窗类型的选择在Revit中，可以选择不同类型的门窗样式，包括单开门、推拉门、窗户等。
根据建筑设计的需求，选择合适的门窗类型非常重要。
在“建筑”选项卡的“墙”下拉菜单中，选择“门”或“窗”工具，然后选择相应的门窗类型。
二、制作门窗1. 定位门窗：在Revit软件中，门窗可以根据几何约束和直接距离进行定位。
通过在模型中选取合适的墙面或窗洞，将门窗放置在预定位置。
可以使用“链”工具将门窗与墙面连接起来，确保门窗与墙体的一致性。
2. 调整尺寸：通过选择门窗并调整其尺寸来适应实际需求。
在Revit软件中，可以直接拖动门窗边缘来调整其大小。
确保门窗与建筑模型比例的一致性。
3. 定义参数：通过编辑门窗元素的属性，可以实现不同的功能和效果。
例如，可以定义门的开启方向、窗户的开启方式等。
在门窗的属性设置中，选择相应的参数并进行编辑。
三、编辑门窗1. 修改尺寸：在建筑模型设计的过程中，门窗的尺寸可能需要进行调整。
在Revit软件中，可以通过选择门窗并修改其尺寸来实现。
选择门窗，然后在属性编辑器中修改其宽度、高度等参数。
2. 更换样式：Revit软件提供了多种门窗样式供选择。
在需要更换门窗样式的情况下，选择门窗并在属性编辑器中更改其类型。
可以根据实际需求选择不同的样式，如现代风格、传统风格等。
3. 调整位置：如果门窗的位置需要调整，可以通过选择门窗并拖动到新的位置。
在Revit软件中，门窗可以与墙面或其他构件进行关联，互相影响位置。
四、门窗的注释和标记1. 添加标记：在建筑模型中，门窗需要进行注释和标记，以方便阅读和识别。
在Revit软件中，可以选择门窗，并在其上方或侧面添加标记。
REVIT建模步骤详细说明
R E V I T建模步骤详细说明-CAL-FENGHAI.-(YICAI)-Company One1REVIT建模步骤：下面以一个实例来说明一下REVIT建模的一般步骤，该实例为一个模型室的设计，形体较为方正，由于设计中使用到了一些节能策略，某些地方又有一些特殊的构件。
通过本实例，在了解基础的操作同时，也能学习到基础的内建构件的做法。
一．新建一个项目打开REVIT后单击“新建项目”即可，默认情况下会使用REVIT自带的中国样板文件二．绘制轴网和标高轴网绘制方法：1“常用”选项卡→“基准”面板→“轴网”2画出一条轴线3画第二条轴线，该案例中采用的是3900间距的轴网将鼠标放在轴网一端→向右移动，出现一条水平的虚线捕捉线→然后输入数据“3900” →回车键→画出第二条轴线4可以依照以上方法，画出所有轴线，如果像本实例一样，轴线之间尺寸都是相同的，也可以使用“阵列”命令选择一条画好的轴线→“修改轴网”选项卡→“阵列”→点选轴线→向右水平移动→输入间距“3900” →回车键→输入阵列数“10” →回车键5依照以上轴线画法，完成轴网，横向轴网的间距分别为8100，3600，8100轴网的常用设置：6更改轴网符号一般情况下轴网会按照阿拉伯数字一直排列下去，可以把横向的轴线改为用大写字母表示双击轴网旁的小球→输入大写字母“A”→回车键以后再画横向轴线时，便会从大写字母A开始排列7不显示轴网编号或者两头显示轴网编号点选一条轴线→单击轴网编号旁边的小方框→可切换是否显示轴网符号8修改轴网符号位置点选一条轴线→单击轴网编号附近的折断符号→拖拽小圆点，将轴网编号移动至合适的位置标高的绘制方法：标高在REVIT建模中有着非常重要的作用，REVIT建模中很多图元的定位都需要依靠标高来进行，因此建立一套精确详细的标高会使后面的建模过程方便很多。
标高绘制最好再轴网绘制之后进行，因为先画过轴网的话，绘制标高的时候会在里面图上显示轴网的位置，在绘制标高的时候能够有所参照。
REVIT建模步骤详细说明
REVIT建模步骤详细说明Revit是一款专业的建筑信息模型（BIM）软件，用于建筑建模、施工图制作和建筑可视化等方面。
下面将详细说明Revit建模的步骤，帮助您了解如何使用Revit进行建模设计。
步骤一：创建项目在使用Revit进行建模之前，首先需要创建一个项目。
打开Revit软件，选择“新建项目”，然后选择相应的模板，如建筑、机械或电气等模板。
根据项目的要求和需要，填写适当的项目信息，如名称、单位和测量标准等。
步骤二：设置工作视图Revit的工作区域是一个三维的建模环境，所以需要设置适当的视图来进行建模。
可以选择平面视图、立面视图和剖面视图等来查看建筑模型的不同方面。
还可以设置制图缩放比例，以适应不同的图纸尺寸和要求。
步骤三：绘制墙体在Revit中，墙体是建模的基础元素。
在平面视图中选择“墙”工具，然后点击鼠标来绘制墙体的起点和终点。
可以通过输入具体的尺寸和标高来设置墙体的属性，如高度、厚度和类型等。
步骤四：创建楼板和屋顶通过选择“楼板”和“屋顶”工具，可以创建楼板和屋顶。
在平面视图中，选择楼板工具，然后点击鼠标来绘制楼板的边界。
可以通过输入精确的尺寸来设置楼板的属性，如厚度、高度和类型等。
类似地，选择屋顶工具来创建屋顶，设置其属性和参数。
步骤五：添加门窗和家具在建模过程中，还需要添加门窗和家具等元素。
选择“门”和“窗户”工具，然后点击鼠标来绘制这些元素。
可以通过选择不同的门窗类型来设置其属性，如尺寸、材质和开启方式等。
同样，选择“家具”工具来添加家具模型到建模中。
步骤六：绘制管道和电气布线在建筑模型中，还需要绘制管道和电气布线等系统。
选择“管道”和“电气”工具，然后点击鼠标来绘制这些系统。
可以选择不同的管道和电气组件来设置其属性，如直径、材质和连接方式等。
步骤七：设定材质和贴图步骤八：进行建筑分析Revit还提供了建筑分析的功能，可以对建筑模型进行能耗分析、结构分析和照明分析等。
选择“分析”工具，然后选择相应的分析类型，可以获得建筑模型在各个方面的数据和结果。
2024版干货篇史上最简单也最全新手Revit教程
技巧1
建立准确的轴网和标高
技巧2
注意元素之间的连接和约束关系
拓展学习资源推荐
01
02
03
04
书籍推荐
《Revit 2023宝典》、《BIM 与Revit建筑设计实战》等
在线课程推荐
网易云课堂、慕课网等平台上 的Revit相关课程
学习网站推荐
Autodesk官网、BIM论坛等， 提供丰富的教程、案例和资料
07
CATALOGUE
总结回顾与拓展学习资源推荐
关键知识点总结回顾
建筑建模
墙体、门窗、楼板、屋顶等元 素的创建与编辑
系统建模
管道、风管、电缆桥架等元素 的创建与编辑
Revit基础操作
包括界面介绍、基本命令、视 图控制等
结构建模
梁、板、柱、基础等元素的创 建与编辑
族与参数化设计
族的创建、编辑与应用，参数 化设计的实现
运行安装程序，按照提示完成安装过程。
软件安装与启动
• 在安装过程中选择需要安装的组件和功能。
软件安装与启动
启动方法 在Windows开始菜单中找到Revit程序并单击启动。
如果是首次启动，可能需要完成一些初始化设置。
界面介绍及基本设置
菜单栏
包含文件、编辑、视图等基本操作命令。
工具栏
提供常用命令的快捷方式。
柱的布置
柱是垂直承重元素，用于支撑梁和楼板。在Revit中，选择“结构”选项卡中的“柱”工具， 然后在绘图区域中放置柱。可以调整柱的形状、尺寸和材质等属性。
支撑的布置
支撑用于传递荷载并保持稳定，如斜撑和横撑。在Revit中，选择“结构”选项卡中的“支撑” 工具，然后在需要的位置绘制支撑。可以调整支撑的类型、尺寸和角度等参数。
revit建模的基本步骤
revit建模的基本步骤Revit建模的基本步骤Revit是一款由Autodesk公司开发的建筑信息模型（BIM）软件，它提供了一种全面的建模工具，用于创建、编辑和分析建筑设计。
在使用Revit进行建模时，有一些基本的步骤需要遵循，以确保模型的准确性和可靠性。
本文将介绍Revit建模的基本步骤，帮助初学者了解如何使用Revit进行建模。
第一步：创建项目在开始使用Revit进行建模之前，首先需要创建一个项目。
在Revit 中，项目是一个容纳所有建筑元素的容器，包括建筑模型、图纸和其他相关文档。
通过创建项目，可以将所有相关内容组织起来，并确保建模工作的顺利进行。
第二步：设置建筑参数在开始建模之前，需要设置建筑参数。
这些参数包括单位制、坐标系统、视图设置等。
通过正确设置这些参数，可以确保模型的一致性和准确性，并减少后期修改的工作量。
第三步：创建构件在Revit中，建模的基本单位是构件。
构件可以是墙体、楼板、窗户、门等。
通过选择合适的构件并进行创建，可以逐步构建整个建筑模型。
第四步：编辑构件创建构件后，可以对其进行编辑。
通过编辑构件的参数和属性，可以实现对构件形状、尺寸、材质等方面的调整。
同时，还可以添加构件间的连接关系，以形成一个完整的建筑模型。
第五步：创建视图在建模的过程中，需要创建多个视图来展示不同的信息。
例如，平面图、立面图和剖面图等。
通过创建视图，可以更好地理解建筑模型的结构和布局，并进行进一步的分析和设计。
第六步：添加注释和标记在建模完成后，可以添加注释和标记，以提供更多的信息和说明。
例如，可以添加尺寸标记、文字注释、图例等。
这些注释和标记可以帮助他人更好地理解模型，并进行后续的施工和维护。
第七步：进行分析和优化通过Revit的分析功能，可以对建模进行性能和效果的评估。
例如，通过进行能量分析和照明分析，可以评估建筑的能源利用和照明效果，并进行优化。
这些分析结果可以帮助设计师做出更好的决策，提高建筑的质量和效益。
REVIT建模步骤-revit建模实例
REVIT建模步调：之答禄夫天创作下面以一个实例来说明一下REVIT建模的一般步调，该实例为一个模型室的设计，形体较为方正，由于设计中使用到了一些节能战略，某些地方又有一些特殊的构件。
通过本实例，在了解基础的操纵同时，也能学习到基础的内建构件的做法。
一．新建一个项目打开REVIT后单击“新建项目”即可，默认情况下会使用REVIT 自带的中国样板文件二．绘制轴网和标高轴网绘制方法：1“经常使用”选项卡→“基准”面板→“轴网”2画出一条轴线3画第二条轴线，该案例中采取的是3900间距的轴网将鼠标放在轴网一端→向右移动，出现一条水平的虚线捕获线→然后输入数据“3900”→回车键→画出第二条轴线4可以依照以上方法，画出所有轴线，如果像本实例一样，轴线之间尺寸都是相同的，也可以使用“阵列”命令选择一条画好的轴线→“修改轴网”选项卡→“阵列”→点选轴线→向右水平移动→输入间距“3900”→回车键→输入阵列数“10”→回车键5依照以上轴线画法，完成轴网，横向轴网的间距分别为8100，3600，8100轴网的经常使用设置：6更改轴网符号一般情况下轴网会依照阿拉伯数字一直排列下去，可以把横向的轴线改为用大写字母暗示双击轴网旁的小球→输入大写字母“A”→回车键以后再画横向轴线时，便会从大写字母A开始排列7不显示轴网编号或者两头显示轴网编号点选一条轴线→单击轴网编号旁边的小方框→可切换是否显示轴网符号8修改轴网符号位置点选一条轴线→单击轴网编号附近的折断符号→拖拽小圆点，将轴网编号移动至合适的位置标高的绘制方法：标高在REVIT建模中有着非常重要的作用，REVIT建模中很多图元的定位都需要依靠标高来进行，因此建立一套精确详细的标高会使后面的建模过程方便很多。
标高绘制最好再轴网绘制之后进行，因为先画过轴网的话，绘制标高的时候会在里面图上显示轴网的位置，在绘制标高的时候能够有所参照。
9在左侧的REVIT项目浏览器中，打开“南立面”视图10“经常使用”选项卡→“基准”面板→“标高”11将鼠标移动至标高线左侧端点，直至出现竖向虚线捕获线，输入需要偏移于该标高线的高度，这里这条标高线为±0.000，输入偏移数量为“5400”，回车12向右移动鼠标，将标高线拉至需要的位置，这里我们拉至第六条轴网线的旁边13依照以上方法，画出剩余的标高线，结果如下轴网的绘制工作便完成了标高的相关设置：14改变标高名称，在标高比较多比较复杂的时候，需要建立完善的标高名称，以便以后建模过程的使用，本实例中建筑由两部分组成，两部分分别用L1和L2来暗示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我从官方解释和我个人的理解两个方面来说一下对于REVIT中两个比较重要的专有名词的意思
样板文件：
官方解释：项目样板提供项目的初始状态。Revit Architecture提供几个样板，您也可以创建自己的样板。基于样板的任意新项目均继承来自样板的所有族、设置（如单位、填充样式、线样式、线宽和视图比例）以及几何图形。
按照以上方法修改所有标高的名称，最终结果如下
改变标高编号位置
这里两个标高靠的太近，为了看清楚，可以改变标高编号的位置，方法和改变轴网编号位置相同，最终结果如下：
三．场地
打开REVIT后单击“新建项目”即可，默认情况下会使用REVIT自带的中国样板文件
二．绘制轴网和标高
轴网绘制方法：
“常用”选项卡→“基准”面板→“轴网”
画出一条轴线
依照以上轴线画法，完成轴网，横向轴网的间距分别为8100，3600，8100
轴网的常用设置：
更改轴网符号
一般情况下轴网会按照阿拉伯数字一直排列下去，可以把横向的轴线改为用大写字母表示
revit的一般步骤
619
好友
5万
积分
第三章
第三章,积分52738,距离下一级还需17262积分
发消息
1发
Mian_弥安发表于2012-3-13 18:11:05 |只看该作者|倒序浏览
转载。
这是寒假的一个作业，倪伟桥让我把我做的一个REVIT案例的详细过程写下来，所以就写了这么一篇类似教程的东西，既然写了就发上来分享一下，相信对于REVIT初学者还是有一些帮助的。同时希望大家能指出不足呀，我也用REVIT不久，也还有很多要学习的，欢迎分享心得经验~
建模观念上的改变：
REVIT作为一款BIM软件，它的建模跟我们平时常用到的建模软件，如SKETCH UP，RHINO等，还是有着不小的差距的，要接受这款软件，在建模观念上就需要有一些改变。
如果把常用的SKETCH UP、RHINO比作手工模型的话，REVIT便可以比作实际建造，SKETCH UP、RHINO等软件的建模是通过形体的组成来完成，而REVIT的建模是通过组合不同的建筑元素来完成，如梁、柱、门、窗等等。既然是模拟实际建造，便有着实际建造的一些特点，如掌握建筑各部分精确的尺寸，了解建筑各部分材料的运用，构造做法等等，综合来说，用REVIT建模，必须对你的建筑方案有深入准确的了解，才可以建出一个完善的REVIT模型。这个观念对于一个刚刚接触REVIT的同学来说是很重要的，对自己的建筑方案了解的不够准确细致深入的话，建模的时候会碰到很多困难，让自己不得不停下手中的建模工作，来确定某一部分的尺寸、材料或构造等。REVIT模型的细致程度最终取决于设计者所做的方案的深度和对方案的了解程度。
标高绘制最好再轴网绘制之后进行，因为先画过轴网的话，绘制标高的时候会在里面图上显示轴网的位置，在绘制标高的时候能够有所参照。
在左侧的REVIT项目浏览器中，打开“南立面”视图
“常用”选项卡→“基准”面板→“标高”
将鼠标移动至标高线左侧端点，直至出现竖向虚线捕捉线，输入需要偏移于该标高线的高度，这里这条标高线为±0.000，输入偏移数量为“5400”，回车
向右移动鼠标，将标高线拉至需要的位置，这里我们拉至第六条轴网线的旁边
按照以上方法，画出剩余的标高线，结果如下
轴网的绘制工作便完成了
标高的相关设置：
改变标高名称，在标高比较多比较复杂的时候，需要建立完善的标高名称，以便以后建模过程的使用，本实例中建筑由两部分组成，两部分分别用L1和L2来表示。
点选标高为5400的标高线→单击右端的文字“标高3”，出现文字输入口→输入“L1-1”，这里代表L1部分的第一层→回车键
双击轴网旁的小球→输入大写字母“A”→回车键
以后再画横向轴线时，便会从大写字母A开始排列
不显示轴网编号或者两头显示轴网编号
点选一条轴线→单击轴网编号旁边的小方框→可切换是否显示轴网符号
修改轴网符号位置
点选一条轴线→单击轴网编号附近的折断符号→拖拽
标高在REVIT建模中有着非常重要的作用，REVIT建模中很多图元的定位都需要依靠标高来进行，因此建立一套精确详细的标高会使后面的建模过程方便很多。
写在前面：
REVIT作为一款专门面向建筑的软件，它的功能是非常强大的，它可以兼任辅助建筑设计和建筑表现两方面工作，以下所谈到的建模过程指的是建筑表现方面的工作，用REVIT辅助建筑设计需要设计者对REVIT建模有着非常熟练的掌握，相比于辅助建筑设计，对于初学者来说用REVIT来做建筑表现更加容易上手一些。因此以下所谈到的REVIT建模主要是针对建筑表现方面。
个人的理解：如果把一个REVIT项目比作一张图纸的话，那么样板文件就是制图规范，样板文件中规定了这个REVIT项目中各个图元的表现形式：线有多宽、墙该如何填充、度量单位用毫米还是用英寸等等，除了这些基本设置，样板文件中还包含了该样板中常用的族文件，如工业建筑的样板文件中，族里面便会包括一些吊车之类的只有在工业建筑中才会常用的族文件。
还有一些专有名词会在后面的建模步骤中出现的时候进行解释。
REVIT建模步骤：
下面以一个实例来说明一下REVIT建模的一般步骤，该实例为一个模型室的设计，形体较为方正，由于设计中使用到了一些节能策略，某些地方又有一些特殊的构件。通过本实例，在了解基础的操作同时，也能学习到基础的内建构件的做法。
一．新建一个项目
族文件：
官方解释：族是一个包含通用属性（称作参数）集和相关图形表示的图元组。属于一个族的不同图元的部分或全部参数可能有不同的值，但是参数（其名称与含义）的集合是相同的。族中的这些变体称作族类型或类型。
个人的理解：族文件可算是REVIT软件的精髓所在。初学者常常拿SKETCH UP中的组件来和REVIT中的族来做比较，从形式上来看，两者确实有相似之处，族可以看做是一种参数化的组件，如：一个门，在SKETCH UP中的一个门组件，门的尺寸是固定的，需要不同尺寸的门就需要再重新做一个，而REVIT中的一个门的族，是可以对门的尺寸、材质等属性进行修改的，所以说，族可以看做是一种参数化的组件。
