施工图纸自审提疑表

施工图纸自审提疑表一、引言在工程建设过程中，施工图纸的审查是至关重要的一环。

它决定了项目的规划、设计、施工以及最后的完成效果。

为了确保施工图纸的准确性和完整性，本文将详细介绍施工图纸自审提疑表及其重要性。

二、施工图纸自审提疑表概述施工图纸自审提疑表是一种用于审查施工图纸的工具，它帮助设计师、工程师和管理员等项目相关人员对图纸进行全面、细致的审查，以确保图纸的准确性和完整性。

该表格包含了各种需要检查的项目，包括设计理念、结构安全、建筑规范、施工工艺等。

三、施工图纸自审提疑表的重要性1、提高图纸准确性：通过使用施工图纸自审提疑表，可以确保图纸中的所有细节都被仔细审查，从而减少错误和疏漏，提高图纸的准确性。

2、提升施工效率：通过提前发现和解决问题，可以避免在施工过程中出现不必要的停工和返工，从而提高施工效率。

3、保障工程质量：施工图纸自审提疑表的使用，可以确保图纸满足所有相关标准和规范，从而保障了工程质量。

四、施工图纸自审提疑表的实施步骤1、组织专业团队：组织由设计师、工程师、技术专家等组成的专业团队，进行图纸审查。

2、制定审查计划：根据项目的实际情况，制定详细的审查计划，包括审查内容、时间、人员等。

3、填写自审提疑表：按照审查计划，使用施工图纸自审提疑表对图纸进行审查，并记录发现的问题和建议。

4、问题反馈与处理：将审查中发现的问题反馈给设计团队，并协商解决方案。

5、完成审查报告：根据审查结果，编写详细的审查报告，包括问题的描述、解决方案和建议等。

五、结论施工图纸自审提疑表是工程建设过程中不可或缺的一部分。

通过使用该工具，我们可以确保施工图纸的准确性和完整性，从而提高施工效率和质量。

因此，我们应该充分认识到施工图纸自审提疑表的重要性，并在实际工作中认真执行。

在任何建筑工程项目中，施工图纸的审查都是至关重要的环节。

这不仅涉及到工程的施工质量，也直接影响到工程的安全与效益。

本文将探讨施工图纸的自审与会审记录的重要性。

图纸会审记录

采用C35P8，保护层按结构。
14
图中板负筋标注说明不明确？
15
建施修2地下室建筑设计总说明第2条附加防水层中水泥砂浆保护层标号与建施修9详图4不符？
以建施修9为准。
16
建施修2三：地下室人防设计墙身1、风机房、管理用房、休息用房、隔墙用MU3.5非承重空心砖190×190×190，龙岩市场上无此规格砖，建议采用水泥空心砖？
给排水部分
序号
自审疑问
会审解答
1
因当地自来水公司的要求，甲方决定给水系统改为变频恒压供水？
同意。
2
会审确定：给水分区仍按高低分为两个分区，一至六层(低区)水表设在架空层，七至十二层(高区)水表设在七层。
暖通部分
序号
自审疑问
会审解答
1
P6预留洞在预埋平面位置有误，是否以平时通风排烟平面图为准？
是。
电梯部分
采用190厚水泥预制多孔砖。
4
建筑说明中屋面40厚C20细石防水砼配
Φ4@150双向钢筋网，可否把Φ4改为Φ6.5？
同意改为Φ6.5。
5
设计图中所有Φ6可否改为Φ6.5？
同意改为Φ6.5。
6
建筑总说明中当L＝1200或H＞370时采用砖砌平拱，建议采用钢筋砼过梁。所有钢筋砼过梁主筋是否采用三级钢？
按结施通2修图15g施工。
序号
自审疑问
会审解答
1
电梯井道顶层4.0m，无法达到验收要求？
改为4.5m。
人防部分
序号
自审疑问
会审解答
1
上、下口部1：平面图中HFM1520(6)靠闭锁边无墙，无法安装，大样图为HM1220，HFM1220(6)应确定开启方向。

施工图纸自审记录

3.19.3结6－18A，M－41顶面标高为▽-1.000，无处放置；M－35、M－38顶面标高为▽0.100，能否变为▽0.150；d－d剖面标有M－39，平面未见？
施工单位：审核人：年月日
记录编号：JL/GJZ（15）09

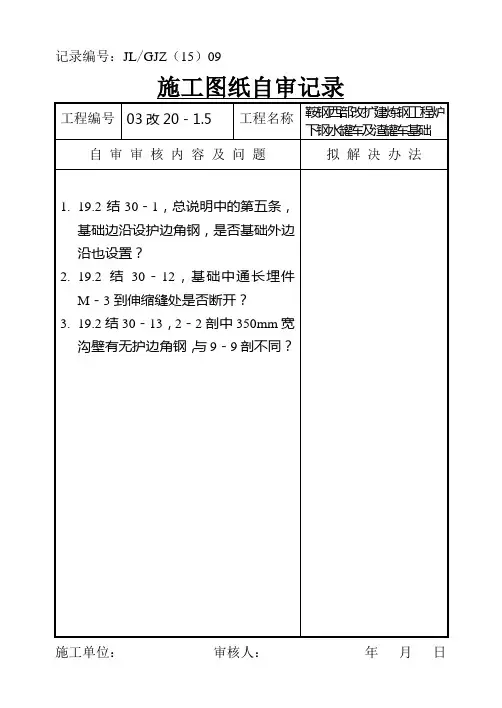

施工图纸自审记录
工程编号
03改21－1.1
工程名称
鞍钢西部改扩建连铸工程连铸厂房柱基础
3.19.3结7－39，地沟梁布置中，M－16位置？
施工单位：审核人：年月日
记录编号：JL/GJZ（15）09
施工图纸自审记录
工程编号
03改21－1.1.2
工程名称
鞍钢西部改扩建连铸工程2＃连铸机基础（Ⅰ段及浇注平台）
自审审核内容及问题
拟解决办法
1.19.3结6－1，说明中第7.4条伸缩缝处梁垫截面及配筋与19.3结6－31、6－32不符，混凝土强度也不符？
2.19.2结26－7，12－12剖中底板标高▽-1.250与所给尺寸不符？
施工单位：审核人：年月日
记录编号：JL/GJZ（15）09
施工图纸自审记录
工程编号
03改21－1.1.2
工程名称
鞍钢西部改扩建连铸工程2＃连铸机基础（Ⅱ段）
自审审核内容及问题
拟解决办法
1.19.3结7－2，表示什么？
2.19.3结7－5、30，剖面1－1中▽-7.56区段以⑦－还是⑦－为准？
3.19.2结30－13，2－2剖中350mm宽沟壁有无护边角钢，与9－9剖不同？
施工单位：审核人：年月日记录编号：JL/GJZ（15）09
施工图纸自审记录
工程编号
03改20－1.4
工程名称
鞍钢西部改扩建炼钢工程脱硫扒渣站基础

图纸自审管理制度

图纸自审管理制度第一章总则第一条为规范图纸自审工作，提高自审质量，保证建筑工程设计图纸的合法合规性，制定本制度。

第二条本制度适用于公司工程设计部门所有设计人员，包括设计师、工程师、技术人员等。

第三条图纸自审是指设计人员在完成设计图纸后，按照相关规范和标准，对设计图纸进行自我审核、检查、评定和确认的行为。

第四条图纸自审应当遵循科学、严谨、细致、规范的原则，确保设计图纸的质量和可靠性。

第五条图纸自审应当根据工程设计图纸的复杂程度和重要性设置不同的自审级别，并明确各级别的自审内容和要求。

第六条图纸自审不得替代专业评审和审核工作，设计人员应当积极配合专业评审和审核人员进行设计工作。

第七条设计人员应当按照有关规范和标准，对图纸自审进行记录和归档，以备查阅和审核。

第八条公司工程设计部门应当建立健全图纸自审管理制度，配备足够的自审人员，确保自审工作的顺利进行。

第二章自审人员的组成和要求第九条设计人员应当具有相应的技术资格和行业经验，具备良好的设计能力和自审素质。

第十条自审人员应当认真负责，严格执行自审要求，严禁违反规定，造成设计失误和经济损失。

第十一条自审人员应当不断学习和提高自身业务水平，积极参加各类培训和学习活动，不断提升自我审查能力。

第十二条自审人员应当具备团队合作精神，善于与他人沟通合作，共同完成设计图纸的自审工作。

第十三条自审人员应当具备较强的责任心和敬业精神，对设计图纸的准确性和完整性负责，并积极主动发现和解决问题。

第三章自审流程和方法第十四条设计人员应当在完成设计图纸后，根据设计要求和自审级别要求，确定自审范围和内容。

第十五条自审人员应当结合相关规范和标准，对设计图纸进行逐项审核，发现问题及时整改。

第十六条自审人员应当发布自审报告，记录自审过程和结果，形成自审记录，并报送设计主管审核。

第十七条自审人员应当根据设计主管的审核意见，及时修改和完善设计图纸，确保设计质量达到要求。

第十八条自审人员应当及时将自审记录和修改意见反馈给设计主管，以便下一步的设计工作进行。

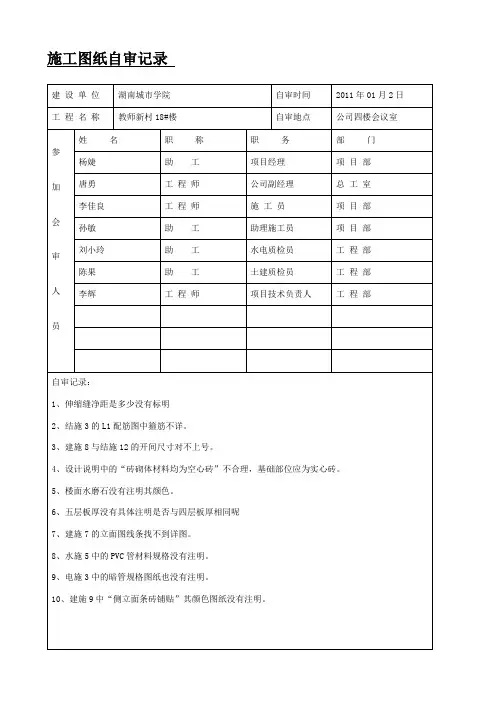

施工图自审、会审记录
