示波器实验报告完整版
示波器的原理与使用实验报告
示波器的原理与使用实验报告示波器是一种常见的电子测量仪器，用于观察和分析电信号的波形。
它在电子工程、通信工程、物理实验等领域有着广泛的应用。
本文将介绍示波器的原理和使用方法，并结合实验报告，详细说明示波器的操作步骤和注意事项。
一、示波器的原理示波器的原理基于电压-时间的图形显示原理，通过将电压信号转换为电流信号，再通过电流信号驱动示波器的竖直偏转系统，使得电压信号的波形能够在示波器屏幕上显示出来。
同时，示波器的水平偏转系统可以控制波形的时间轴，从而实现对信号频率和时间关系的观测。
二、示波器的使用方法1. 准备工作在使用示波器之前，需要先将电压信号输入示波器。
可以通过信号发生器、电源等设备提供电压信号，或者直接将待测电路的信号接入示波器的输入端口。
2. 示波器的调节示波器的调节主要包括垂直和水平调节。
垂直调节用于调整信号的幅度，通过调节示波器的增益和偏移量来使波形在屏幕上适当显示。
水平调节用于调整信号的时间轴，通过调节示波器的时间基准和扫描速率来控制波形的水平位置和宽度。
3. 观察波形调节好示波器后，可以开始观察波形。
示波器屏幕上显示的波形可以是正弦波、方波、脉冲波等不同形式的信号。
通过观察波形的峰值、周期、频率等参数，可以对电路或信号进行分析和判断。
4. 测量信号示波器不仅可以观察波形，还可以进行一些基本的信号测量。
例如，可以通过示波器的游标功能测量信号的幅度、频率、周期等参数。
此外，示波器还可以进行波形的存储和回放，方便后续的数据分析和处理。
三、实验报告为了更好地理解示波器的原理和使用方法，我们进行了一次实验。
实验的目的是观察不同频率下的正弦波信号，并学习如何使用示波器进行测量和分析。
实验步骤：1. 连接电路首先，我们将信号发生器的输出端口与示波器的输入端口相连，确保信号能够正确地输入示波器。
2. 调节示波器根据实验要求，我们调节示波器的增益和偏移量，使得波形在屏幕上适当显示。
同时，调节示波器的时间基准和扫描速率，使得波形的时间轴能够清晰可见。
示波器实验报告(共7篇)
示波器实验报告(共7篇)一、实验目的1.了解示波器的基本原理和工作原理。
2.掌握示波器在电路测试和故障诊断中的应用。
3.学习示波器的操作方法，掌握各项操作技巧。
二、实验原理示波器是用来观察波形的一种仪器。
它以示波管为核心，通过电子束扫描屏幕，形成比较直观的波形图，实现对信号的观测、测量和分析。
示波器一般有模拟示波器和数字示波器两种，本实验采用数字示波器进行测试。
数字示波器以模拟数字转换技术为基础，是一种精确分析波形的仪器。
它接收被测电路中的信号，经过采样后经过模拟数字转换（ADC）转换成数字信号，同时进行多次采样，得到不同时刻下的波形数据，并将其传输到计算机中进行处理和显示。
数字示波器具有显示快、分辨率高、操作方便等优点，适用于对高频信号进行测量和分析。
三、实验内容1.了解示波器的基本操作方法，包括示波器的输入接口、触发系统、扫描方式、显示控制等内容。
2.使用示波器测量不同频率、振幅的正弦信号，并进行分析。
四、实验步骤与数据分析1.测量正弦波(1)将正弦波信号输入示波器的通道1，选择“正弦波”测量模式。
(2)调整示波器的扫描方式、扫描速率和显示控制，以得到清晰的信号波形。
(3)通过示波器测量正弦波的振幅和频率，得出如下数据：振幅：3V频率：50Hz(4)分析得出，正弦波是具有一定周期性的波形，它的幅度和频率可以通过示波器的测量得到。
在实际电路测试和故障诊断中，正弦波可以用作交流信号的测试，并可以通过触发系统实现高精度数据的采样和分析。
2.测量直流信号电压：5V3.测量矩形波和脉冲信号(3)通过示波器测量矩形波和脉冲信号的各项参数，如上升沿和下降沿时间、占空比等，得到实验数据。
五、实验结果本次实验使用数字示波器测量了不同频率、振幅的正弦信号、直流信号、矩形波信号和脉冲信号。
通过对示波器的操作和分析，得出了对信号波形的各项参数，进一步理解了示波器的原理和工作方式，并掌握了数字示波器的操作和应用技巧。
示波器得实验报告结论
示波器得实验报告结论引言示波器是一种非常重要的电子测量仪器，广泛应用于电子技术领域。
它可以显示电压信号随时间的变化情况，帮助我们分析和解决各种电路问题。
本次实验我们使用了一台数字示波器，通过对不同信号的观测和测量，验证了示波器的可靠性和准确性。
实验内容本次实验主要包括以下几个部分：1. 示波器的基本操作和使用；2. 测量正弦信号的频率和幅值；3. 观测方波信号的占空比；4. 观测脉冲信号的上升时间。
结论通过本次实验，我们得到了以下几个结论：1. 示波器的操作和使用在实验中，我们学会了示波器的基本操作和使用。
通过调节示波器的水平和垂直调节旋钮，我们可以获得合适的波形显示效果，并且可以根据需要调整水平和垂直的放大倍数，以获得更清晰和准确的波形图。
2. 正弦信号的频率和幅值测量在实验中，我们使用示波器测量了一定频率和幅值的正弦信号。
根据示波器上的标尺和游标，我们可以得到该信号的周期，并根据周期计算出频率。
同时，示波器显示的峰峰值可以帮助我们确定该信号的幅值。
3. 方波信号的占空比观测方波信号是特殊的矩形脉冲信号，具有固定的频率和占空比。
在实验中，我们通过示波器观测到了一定频率和占空比的方波信号。
示波器的游标功能可以帮助我们测量方波信号的高电平和低电平时间，从而计算出占空比。
4. 脉冲信号的上升时间测量脉冲信号是窄脉冲的信号，常常用于数字电路和通信系统中。
在实验中，我们使用示波器观测到了一个脉冲信号，并且测量了它的上升时间。
示波器的触发和测量功能使得我们可以精确地获得脉冲信号的上升时间，这对于数字电路的设计和故障排除非常重要。
结束语通过本次实验，我们对示波器的操作和使用有了更深入的了解，并且掌握了使用示波器进行信号测量的方法和技巧。
示波器是电子技术领域中必不可少的仪器之一，它能够帮助我们观测、分析和解决各种电路问题。
在今后的学习和工作中，我们将继续学习和应用示波器，为电子技术领域的发展做出更大的贡献。
示波器的实验报告(共7篇)
篇一：电子示波器实验报告一、名称：电子示波器的使用二、目的：2．学会使用常用信号发生器；掌握用示波器观察电信号波形的方法。
3．学会用示波器测量电信号电压、周期和频率等电参量。
三、器材：2、ee1641b型函数信号发生器/计数器。
四、原理：1、示波器的基本结构：y输入外触发x输入 2、示波管（crt）结构简介：3、电子放大系统：竖直放大器、水平放大器（2）触发电路：形成触发信号。
#内触发方式时，触发信号由被测信号产生，满足同步要求。
#外触发方式时，触发信号由外部输入信号产生。
5、波形显示原理：只在竖直偏转板上加正弦电压的情形示波器显示正弦波原理只在水平偏转板上加一锯齿波电压的情形五、步骤：1、熟悉示波器的信号发声器面板各旋钮的作用，并将各开关置于指定位3、将信号发生器输出的频率为500hz和1000hz的正弦信号接入示波器，通过调整相应的灵敏度开关和扫描速度选择开关，使波形不超出屏幕范围，显示2~3个周期的波形。
4、将time/div顺时针旋到底至"x-y"位置，分别调节y1通道和y2六、记录：七、预习思考：1、示波器上观察到的正弦波形和李萨如图形实际上分别是哪两个波形的合成？答：正弦波形：是两组磁场使电子受力改变运动状态，然后将不同电子打到荧光屏上不同的位置而形成的；2、用示波器观察待测信号波形和用示波器观察李萨如图形时，示波器的工作方式有什么不同？3、当开启示波器的电源开关后，在屏上长时间不出现扫描线或点时，应如何调节各旋钮？八、操作后思考题1、如果y轴信号的频率?x比x轴信号的频率?y大很多，示波器上看到什么情形？相反又会看到什么情形？答：因为 ?y / ?x=nx / ny ,当?x /?y=1:1时，示波器上是一个圆柱，当?x /?y=2:1时，示波器上是一个横向的8，当?x /?y=3:1时，示波器上是三个横向的圆。
所以?y如果越大的话，横向圆的数量就越多。
篇二：示波器的原理与使用实验报告大连理工大学大学物理实验报告院（系）材料学院专业材料物理班级 0705 姓名童凌炜学号 200767025 实验台号实验时间 2008 年 11 月 18 日，第13周，星期二第 5-6 节实验名称示波器的原理与使用教师评语实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：yb4320g 双踪示波器， ee1641b型函数信号发生器实验原理和内容： 1. 示波器基本结构电子枪的作用是释放并加速电子束。
最新大学物理实验——示波器的使用实验报告.
最新大学物理实验——示波器的使用实验报告.实验目的：1. 熟悉示波器的基本结构和工作原理。
2. 掌握使用示波器观察和分析不同类型电信号的方法。
3. 学习测量电信号的基本参数，如幅度、周期、频率和相位差。
实验仪器：1. 示波器（型号：DSO-XXXXX）2. 函数信号发生器3. 电阻、电容等基本电子元件4. 电烙铁及焊接工具5. 电源实验步骤：1. 首先，将示波器接通电源，并进行预热。
2. 打开函数信号发生器，设置所需的频率和幅度，产生标准电信号。
3. 使用探头将函数信号发生器的输出连接到示波器的输入端。
4. 调整示波器的垂直和水平控制钮，使屏幕上显示清晰的波形。
5. 观察并记录波形的幅度和周期，使用示波器的内置测量工具计算信号的频率。
6. 改变函数信号发生器的输出频率和幅度，重复步骤4和5，观察不同参数下的波形变化。
7. 通过串联和并联电阻、电容等元件，生成复杂的电路，观察示波器上显示的波形变化。
8. 实验结束后，关闭所有设备并断开连接。
实验数据与分析：1. 记录不同频率和幅度下的波形图像，并列出测量到的信号参数。
2. 分析波形的变化趋势，如频率增加时波形的变化，幅度变化对波形的影响。
3. 讨论可能出现的误差源，例如探头的接地问题、示波器的校准误差等。
实验结论：通过本次实验，我们成功地使用示波器观察并分析了不同电信号的特性。
我们了解了示波器的基本操作方法，并能够准确地测量电信号的基本参数。
此外，我们还学习了如何通过改变电路参数来观察波形的变化，这将对我们未来在电子实验和研究中起到重要的帮助作用。
示波器实验报告

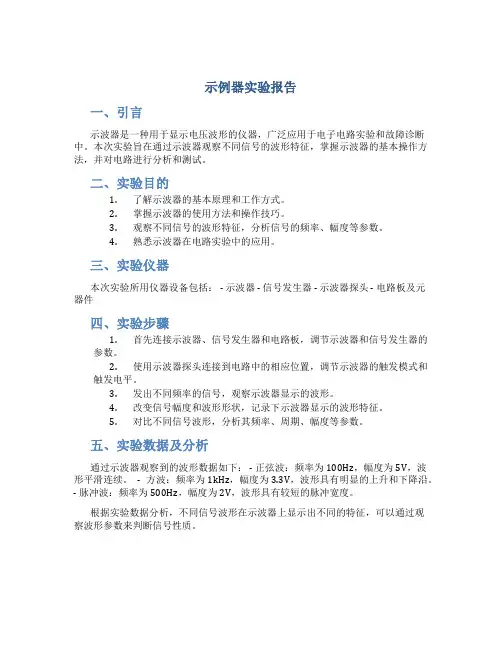

示例器实验报告一、引言示波器是一种用于显示电压波形的仪器，广泛应用于电子电路实验和故障诊断中。
本次实验旨在通过示波器观察不同信号的波形特征，掌握示波器的基本操作方法，并对电路进行分析和测试。
二、实验目的1.了解示波器的基本原理和工作方式。
2.掌握示波器的使用方法和操作技巧。
3.观察不同信号的波形特征，分析信号的频率、幅度等参数。
4.熟悉示波器在电路实验中的应用。
三、实验仪器本次实验所用仪器设备包括： - 示波器 - 信号发生器 - 示波器探头 - 电路板及元器件四、实验步骤1.首先连接示波器、信号发生器和电路板，调节示波器和信号发生器的参数。
2.使用示波器探头连接到电路中的相应位置，调节示波器的触发模式和触发电平。
3.发出不同频率的信号，观察示波器显示的波形。
4.改变信号幅度和波形形状，记录下示波器显示的波形特征。
5.对比不同信号波形，分析其频率、周期、幅度等参数。
五、实验数据及分析通过示波器观察到的波形数据如下： - 正弦波：频率为100Hz，幅度为5V，波形平滑连续。
- 方波：频率为1kHz，幅度为3.3V，波形具有明显的上升和下降沿。
- 脉冲波：频率为500Hz，幅度为2V，波形具有较短的脉冲宽度。
根据实验数据分析，不同信号波形在示波器上显示出不同的特征，可以通过观察波形参数来判断信号性质。
六、实验总结通过本次实验，我们掌握了示波器的基本原理和操作方法，能够准确观察和分析不同信号的波形特征。
示波器在电子电路实验中具有重要作用，可以帮助我们快速、准确地了解电路工作状态，有效提高电路设计和调试效率。
七、参考资料•《电子技术基础》•《示波器使用手册》以上为本次示波器实验报告内容。
希望这份示波器实验报告符合您的要求。
示波器使用实验报告范文2篇
示波器使用实验报告范文示波器使用实验报告范文精选2篇〔一〕示波器使用实验报告1.熟悉示波器的功能和使用方法，掌握示波器的使用技巧；2.理解示波器的原理和构造，掌握示波器的根本性能参数；3.理解示波器在电子测量中的应用，掌握示波器的使用考前须知。
1.示波器；2.信号发生器；3.变压器；4.电阻箱、电容箱、电感箱；5.电缆、插头、连接线等。
1.示波器的根本原理示波器是一种电子测量仪器，可将电信号的波形显示在示波器屏幕上，以便进展分析和测量。
示波器由垂直放大系统和程度扫描系统组成。
当待测信号经过垂直放大系统放大后，送入程度扫描系统，再以一定速度左右扫描，并将扫描的信号通过屏幕显示出来，形成一条连续的波形。
不同的波形形态可以反映出电路中的不同参数和特性。
2.示波器的构造及性能参数示波器通常由示波管、放大器、扫描器、触发电路、时间基准电路、校准电路等局部组成。
其中，示波管是示波器的核心局部，扫描器和时间基准电路决定了示波器的工作特性和测量精度。
示波器的性能参数包括带宽、灵敏度、扫描速度和垂直放大倍数等。
3.示波器的应用在实际电子测量中，示波器被广泛应用于电路测试、信号分析、波形显示等领域。
通过示波器，可以准确地测量电路中的电压、电流、频率、相位等参数，并可以分析电路的稳定性、干扰特性和响应速度等。
1.示波器的根本操作(3) 调节垂直和程度放大系数，以显示信号的适宜波形；(4) 调节触发电路，使信号可以稳定地显示在屏幕上。
2.示波器的性能测试(4) 测量示波器的垂直放大倍数，并记录测试结果。
3.示波器的应用实验(1) 测量电路中的电压、电流、频率等参数，并用示波器显示；(3) 测量电路中的噪声和干扰等参数，并进展分析和处理。
1.示波器的性能测试(1) 带宽测试结果为30MHz，符合示波器的规格要求；(2) 灵敏度测试结果为1mV/Div，符合示波器的规格要求；(3) 扫描速度测试结果为1us/Div，符合示波器的规格要求；(4) 垂直放大倍数测试结果为5F/Div，符合示波器的规格要求。
示波器的调整和使用实验报告
示波器的调整和使用实验报告示波器的调整和使用实验报告引言：示波器是一种常用的电子测量仪器，广泛应用于电子工程、通信工程、医疗设备等领域。
它可以用来观察和测量电信号的波形、幅度、频率等参数，对于电路故障排除和信号分析有着重要的作用。
本实验旨在通过调整示波器的各项参数，并进行实际测量，掌握示波器的正确使用方法。
一、示波器的基本调整1. 亮度和聚焦调整示波器的亮度和聚焦调整对于显示清晰的波形至关重要。
首先，将亮度调节旋钮逆时针旋转至最低，然后逐渐调节至合适的亮度。
接下来，通过旋转聚焦调节旋钮，使波形显示清晰锐利。
2. 触发调整触发是示波器稳定显示波形的关键。
在进行触发调整前，需选择适当的触发源和触发方式。
通常情况下，选择外部触发源，并将触发方式设置为边沿触发。
然后，通过调节触发电平和触发斜率，使波形能够稳定地显示在屏幕上。
3. 垂直和水平调整垂直调整主要是调节信号的幅度和位置。
首先，将示波器的垂直灵敏度调节旋钮设置为合适的量程，使波形能够占满屏幕。
然后，通过调节垂直位移旋钮，使波形在屏幕上的位置合适。
水平调整主要是调节波形的时间基准和位置。
首先，选择合适的时间基准，例如1ms/div或0.1ms/div，以便观察波形的细节。
然后，通过调节水平位移旋钮，使波形在屏幕上的位置合适。
二、示波器的使用方法1. 测量直流电压示波器可以用来测量直流电压。
首先，将示波器的输入通道连接到待测电路的输出端。
然后，选择合适的量程和耦合方式，例如直流耦合。
最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。
2. 测量交流电压示波器也可以用来测量交流电压。
与测量直流电压类似，首先将示波器的输入通道连接到待测电路的输出端。
然后，选择合适的量程和耦合方式，例如交流耦合。
最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。
3. 测量频率和周期示波器可以用来测量信号的频率和周期。
首先，将示波器的输入通道连接到待测信号源。
然后，选择合适的触发源和触发方式。
示波器实验报告
方波信号（HZ）
序号
1
2
3
选择时基（ms）
0.1
0.2
0.5
方波信号（HZ）
1000
1000
1000
2.选择信号发生器的对称方波接y输入(幅度和y轴量程任选)，信号频率为200Hz～2kHz(每隔200Hz测一次)，选择示波器合适的时基，测量对应频率的厘米数、周期和频率。
序号
1
2
3
4
5
6
7
8
9
10
时基
0.5
0.5
0.5
0.5
0.2
0.2
0.2
0.2
0.2
0.2
厘米
5.0
2.5
1.7
1.2
5.0
4.0
3.5
3.0
2.8
2.4
周期
5.00
2.50
1.6
1.25
1.00
0.8
0.7
0.6
0.55
0.50
频率
200
400
600
800
1000
1202000
序号
1
2
3
fx/fy
1
0.5
2
公用信号频率
1149.5
537.6
1977.3
序号
1
2
3
4
已知频率
500
1000
1500
2000
三角信号上升时间
1.2
0.6
0.4
0.3
三角信号下降时间
1.2
0.6
0.4
0.3
大学物理实验实验报告——示波器的使用
大学物理实验实验报告——示波器的使用篇一：大物实验示波器的使用实验报告实验二十三示波器的使用班级自动化153班姓名廖俊智学号6101215073日期2019 3.21指导老师代国红【实验目的】1、了解示波器的基本结构和工作原理，学会正确使用示波器。
2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。
3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。
【实验仪器】固纬GOS-620型双踪示波器一台，GFG-809型信号发生器两台，连线若干。
【实验原理】示波器是利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。
在各行各业与各个研究领域都有着广泛的应用。
其基本结构与工作原理如下1、示波器的基本结构与显示波形的基本原理本次实验使用的是台湾固纬公司生产的通用双踪示波器。
基本结构大致可分为示波管（CRT）、扫描同步系统、放大与衰减系统、电源系统四个部分。
“示波管（CRT）”是示波器的核心部件如图1所示的。
可细分为电子枪，偏转系统和荧光屏三部分。
1）电子枪电子枪包括灯丝F，阴极K，控制栅极G，第一阳极A1，第二阳极A2等。
阴极被灯丝加热后，可沿轴向发射电子。
并在荧光屏上显现一个清晰的小圆点。
2）偏转系统偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。
从电子枪射出的电子束若不受横向电场的作用，将沿轴线前进并在荧光屏的中心呈现静止的光点。
若受到横向电场的作用，电子束的运动方向就会偏离轴线，F灯丝，K阴极，G控制栅极，A1、A2第一、第二阳极，Y、X 竖直、水平偏转板图1示波管结构简图屏上光点的位置就会移动。
x偏转板之间的横向电场用来控制光点在水平方向的位移，y偏转板用来控制光点在竖直方向的位移。
如果两对偏转板都加上电场，则光点在二者的共同控制下，将在荧光屏平面二维方向上发生位移。
3）荧光屏荧光屏的作用是将电子束轰击点的轨迹显示出来以供观测。
示波器的使用实验报告
示波器的使用实验报告一、实验目的1、了解示波器的基本结构和工作原理。
2、掌握示波器的基本操作方法，包括垂直灵敏度、水平扫描速度、触发方式等的调节。
3、学会用示波器观察正弦波、方波、三角波等常见信号的波形，并测量其频率、幅值等参数。
二、实验仪器示波器、函数信号发生器、探头三、示波器的基本结构和工作原理示波器是一种用于观察和测量电信号波形的电子仪器。
它主要由示波管、垂直放大器、水平放大器、触发电路和电源等部分组成。
示波管是示波器的核心部件，它由电子枪、偏转系统和荧光屏组成。
电子枪发射出电子束，经过偏转系统的作用，使电子束在荧光屏上产生偏转，从而形成波形。
垂直放大器用于放大输入信号的垂直分量，以便在荧光屏上显示出清晰的波形。
水平放大器则用于控制电子束在水平方向上的扫描速度。
触发电路用于选择触发信号的来源和触发方式，以保证示波器能够稳定地显示波形。
四、实验内容及步骤1、示波器的校准将示波器的探头接到校准信号输出端。
调节示波器的垂直灵敏度和水平扫描速度，使校准信号的方波在荧光屏上显示出清晰的波形。
观察校准信号的幅值和频率，与标称值进行比较，如有偏差，进行相应的调整。
2、观察正弦波信号将函数信号发生器的输出设置为正弦波，频率为 1kHz，幅值为 5V。
将示波器的探头接到函数信号发生器的输出端。
调节示波器的垂直灵敏度和水平扫描速度，使正弦波的波形在荧光屏上显示出合适的大小。
观察正弦波的波形，测量其幅值和周期，并计算出频率。
3、观察方波信号将函数信号发生器的输出设置为方波，频率为 2kHz，幅值为 3V。
重复步骤 2 中的操作，观察方波的波形，测量其幅值和周期，并计算出频率。
4、观察三角波信号将函数信号发生器的输出设置为三角波，频率为 500Hz，幅值为4V。
重复步骤 2 中的操作，观察三角波的波形，测量其幅值和周期，并计算出频率。
5、改变信号的频率和幅值，观察示波器的显示变化分别改变函数信号发生器输出信号的频率和幅值，观察示波器上波形的变化。
示波器的调整与使用实验报告
示波器的调整与使用实验报告示波器的调整与使用实验报告引言：示波器是一种广泛应用于电子工程领域的测量仪器，它可以显示电压随时间变化的波形图像。
在电路调试、信号分析以及故障排除等方面都有着重要的作用。
本实验旨在通过对示波器的调整与使用，掌握示波器的基本原理和操作技巧。
一、示波器的调整1. 通道校准示波器的通道校准是确保示波器能够准确显示输入信号的关键步骤。
首先，将示波器的输入通道连接到标准信号源，如函数发生器。
然后，调整示波器的垂直灵敏度和偏移量，使得示波器显示的波形与标准信号源输出的波形一致。
通过这一步骤，可以保证示波器的垂直尺度和零点的准确性。
2. 水平校准水平校准是为了确保示波器的水平扫描速度和时间基准的准确性。
在进行水平校准前，需要先选择合适的时间基准，如1ms/div或10ms/div。
然后，将示波器的输入通道连接到一个稳定的方波信号源，并调整示波器的水平扫描速度，使得示波器显示的波形的周期与方波信号源的周期一致。
通过水平校准，可以保证示波器的时间测量的准确性。
二、示波器的使用1. 波形观察示波器的主要功能是观察电压随时间变化的波形。
在使用示波器观察波形时，首先需要连接待测电路的信号源到示波器的输入通道。
然后，调整示波器的垂直灵敏度和水平扫描速度，使得波形的幅值和周期适合显示在示波器的屏幕上。
最后，通过观察示波器的屏幕，可以直观地了解待测信号的特征和变化情况。
2. 信号测量示波器不仅可以观察波形，还可以对信号进行各种测量。
例如，示波器可以测量信号的幅值、频率、周期、占空比等。
在进行信号测量时，需要先选择合适的测量功能，并将示波器的测量参数进行设置。
然后，示波器会自动对信号进行测量，并在屏幕上显示出相应的测量结果。
通过信号测量，可以更加精确地了解待测信号的特性。
3. 故障排除示波器在故障排除中也起到了重要的作用。
当电子设备出现故障时，可以通过示波器观察各个信号的波形，从而判断出故障的原因和位置。
示波器的使用实验报告
课程名称：大学物理实验（一）实验名称：示波器的使用图3 不加信号时显示图图6 触发扫描示意图李萨如图形原理：两个相互垂直的振动的合成X=A cos(ωt+φ) (1)图2 任意波形发生器四、实验内容与步骤、在用通道１或２观察频率为1KHz的正弦，方波、三角波波形型函数信号发生器的output线连接到示波器中的CH1orX或CH2orY或CH2，以及内部触发选择开关中的CH1或CH2；在示波器上显示出占满屏幕上80%范围一个完整图形。
将波形分别画在准备好的坐标绘图纸上记录示波器的扫描频率f x和扫描时间。
）将待测信号输入通道CH1或CH2；（2）按下AUTO按件，示波器将自动使波形显示达到最佳状态。
可调节垂直、水平档位，直至波形显示符合要求。
、自动测量信号的电压有效值按键，在屏的右侧可显示自动测量菜单；图1 扫描周期为0.1ms/div时频率为1kHz的正弦波图像图2 扫描周期为0.1ms/div时频率为1kHz的方波图像图3 扫描周期为0.1ms/div时频率为1kHz的三角波图像=1(kHz)=110×0.1×0.001此时扫描频率与信号频率相等，故当扫描频率等于信号频率时，示波器上正好显示一个周期的信号。
和正弦波形画在坐标纸上，并记录示波器扫描时间：1/2个） 0.05ms/div，扫描周期（2个） 0.2ms/div图4 扫描周期0.05ms/div时频率为1kHz的正弦波图像图5 扫描周期0.2ms/div时频率为1kHz的正弦波图像1 T1=110×0.05×0.001=2(kHz)1 T2=110×0.2×0.001=0.5(kHz)可见，当扫描频率是信号频率的两倍时，示波器只显示半个周期的信号；当扫描频率是信号频率的一半时，示波器显示两个周期的信号。
、画出频率比为1：1、2：1和1：2的李萨如图形（2V）并记录相应的信号频率：：f x= 1 kHz ，（2：1）f x = 4 kHz ，（1：2个）f x= 1 kHz ，f y= 1 kHz f y = 2 kHz , f y = 2 kHz ,图6 频率比为1：1的李萨如图形图7 频率比为2：1的李萨如图形图8 频率比为1：2的李萨如图形可知当频率为f xf y=1时，李萨如图形与x轴的交点只有一个，与y轴的交点也只有一个，即可知当频率为f xf y=2时，李萨如图形与x轴的交点只有一个，与y轴的交点有两个，即可知当频率为f xf y =12时，李萨如图形与x轴的交点有四个，与y轴的交点只有两个，即2V）的有效电压：500mv/div，信号所占格数：4 div，11李萨如图形是由两个正交的简谐运动合成的，其中一个运动的频率是水平方向的频率，率是垂直方向的频率；当两个频率不相等时，李萨如图形会发生变化，运动的相位差会不断变化，导致合成的李萨如图形的形态也会不断变化，从而在屏幕上呈现出旋转的效果。
示波器实验报告4篇
示波器实验报告示波器实验报告4篇我们眼下的社会，报告的使用成为日常生活的常态，不同的报告内容同样也是不同的。
在写之前，可以先参考范文，下面是小编帮大家整理的示波器实验报告，仅供参考，欢迎大家阅读。
示波器实验报告1一、【实验名称】示波器的使用二、【实验目的】1.了解示波器的基本结构和工作原理，掌握示波器的调节和使用方法2.掌握用示波器观察电信号波形的方法3.学会使用双踪示波器观察李萨如图形和控制示波管工作的电路三、【实验原理】双踪示波器包括两部分，由示波管和控制示波管的控制电路构成1.示波管示波管是呈喇叭形的玻璃泡，抽成高真空，内部装有电子枪和两队相互垂直的偏转板，喇叭口的球面壁上涂有荧光物质，构成荧光屏，高速电子撞击在荧光屏上会使荧光物质发光，在荧光屏上就能看到一个亮点。
Y偏转板是水平放置的两块电极。
在Y偏转板上和X偏转板上分别加上电压，可以在荧光屏上得到相应的图形。
2.双踪示波器的原理双踪示波器控制电路主要包括：电子开关，垂直放大电路，水平放大电路，扫描发生器，同步电路，电源等；其中，电子开关使两个待测电压信号YCH1和YCH2周期性的轮流作用在Y偏转板，这样在荧光屏上忽而显示YCH1信号波形，忽而显示YCH2信号波形，由于荧光屏荧光物质的余晖及人眼视觉滞留效应，荧光屏上看到的是两个波形。
如果正弦波与锯齿波电压的周期稍不同，屏上呈现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的，为了获得一定数量的完整周期波形，示波器上设有“Time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波性。
（看到稳定波形的条件：只有一个信号同步）当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”；反之则为“外同步”。
示波器实验报告精选
示波器实验报告精选示波器的基本组成部分：示波管、竖直放大器、水平放大器、扫描产生器、触发同步和直流电源等。
下面就是作者给大家带来的示波器实验报告，期望能帮助到大家!示波器实验报告1【实验题目】示波器的原理和使用【实验目的】1.了解示波器的基本机构和工作原理，掌控使用示波器和信号产生器的基本方法。
2.学会使用示波器观测电信号波形和电压副值以及频率。
3.学会使用示波器视察李萨如图并测频率。
【实验原理】1.示波器都包括几个基本组成部分：示波管(阴极射线管)、垂直放大电路(Y放大)、水平放大电路(X放大)、扫描信号电路(锯齿波产生器)、同步电路、电源等。
2.李萨如图形的原理：如果示波器的X和Y输入时频率相同或成简单整数比的两个正弦电压，则荧光屏上将出现特别的光点轨迹，这种轨迹图称为李萨如图形。
如果作一个限制光点x、y方向变化范畴的假想方框，则图形与此框相切时，横边上的切点数nx与竖边上的切点数ny之比恰好等于Y与X输入的两正弦信号的频率之比，即fy:fx=nx:ny。
【实验仪器】示波器×1，信号产生器×2，信号线×2。
【实验内容】1.基础操作：了解示波器工作原理的基础上浏览所用机器的说明书，了解每个旋钮的作用。
其中最主要也是常常使用的旋钮为横向和纵向两个。
横向旋钮是控制扫描时间的旋钮，调解时表现为荧光屏上显示波形产生横向的紧缩或展开;纵向旋钮是调解垂直放大电路的旋钮，调解时表现为荧光屏上显示波形产生纵向的展开或紧缩，次旋钮为两个，分别控制示波器的两个输入信号。
明确操作步骤及注意事项后，接通示波器电源开关。
先找到扫描线并调至清楚。
2.观测李萨如图形：向CH1、CH2分别输入两个信号源的正弦波，“扫描时间”的“粗调”旋钮置于“X-Y”方式(即便两路信号进行合成)。
调出不同比值的李萨如图形来，画出草图，并分析图形的特点与两个信号频率之间的关系。
绘出所视察到的各种频率比的李萨如图形。
数字示波器的使用实验报告
竭诚为您提供优质文档/双击可除数字示波器的使用实验报告篇一：大物实验示波器的使用实验报告实验二十三示波器的使用班级姓名学号同组人日期【实验目的】1、了解示波器的基本结构和工作原理，学会正确使用示波器。
2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。
3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。
【实验仪器】固纬gos-620型双踪示波器一台，gFg-809型信号发生器两台，连线若干。
【实验原理】(:数字示波器的使用实验报告)示波器是利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。
在各行各业与各个研究领域都有着广泛的应用。
其基本结构与工作原理如下1、示波器的基本结构与显示波形的基本原理本次实验使用的是台湾固纬公司生产的通用双踪示波器。
基本结构大致可分为示波管（cRT）、扫描同步系统、放大与衰减系统、电源系统四个部分。
“示波管（cRT）”是示波器的核心部件如图1所示的。
可细分为电子枪，偏转系统和荧光屏三部分。
1）电子枪电子枪包括灯丝F，阴极K，控制栅极g，第一阳极A1，第二阳极A2等。
阴极被灯丝加热后，可沿轴向发射电子。
并在荧光屏上显现一个清晰的小圆点。
2）偏转系统偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。
从电子枪射出的电子束若不受横向电场的作用，将沿轴线前进并在荧光屏的中心呈现静止的光点。
若受到横向电场的作用，电子束的运动方向就会偏离轴线，F灯丝，K阴极，g控制栅极，A1、A2第一、第二阳极，Y、x竖直、水平偏转板图1示波管结构简图屏上光点的位置就会移动。
x偏转板之间的横向电场用来控制光点在水平方向的位移，y偏转板用来控制光点在竖直方向的位移。
如果两对偏转板都加上电场，则光点在二者的共同控制下，将在荧光屏平面二维方向上发生位移。
3）荧光屏荧光屏的作用是将电子束轰击点的轨迹显示出来以供观测。
示波器的使用实验报告
示波器的使用实验报告导语：示波器是一种用于测量电信号波形及各种参数的仪器，它在电子工程领域起着至关重要的作用。
通过本次实验，我们将探索示波器的基本使用方法，并了解其在电路测量中的应用。
1. 实验目的本实验旨在熟悉示波器的基本功能和使用方法，掌握正确的测量技巧，并通过实验验证理论知识。
2. 实验仪器本次实验主要使用的仪器设备包括：示波器、信号发生器、电阻箱等。
3. 实验原理示波器通过水平和垂直两个方向的扫描，将电信号转换为可视化的波形。
它可以显示电压、电流、频率、相位等波形参数，并能够精确测量各种电路特性。
4. 实验步骤及结果4.1 设置信号发生器：将信号发生器的频率调节为100Hz，并将其输出连接到示波器的输入端。
4.2 示波器调节：根据信号的幅值，选择合适的量程，调节示波器的垂直位置和扫描速度，以便完整显示波形。
4.3 观察波形：通过示波器的触发调节，使波形稳定显示在屏幕上，并调整水平位置以确保完整显示。
4.4 测量波形参数：根据实际需要，通过示波器的光标功能可以测量波形的幅值、频率、周期等参数。
4.5 实验结果：在本次实验中，我们测量了信号发生器输出的正弦波频率为100Hz，幅值为5V。
示波器显示出稳定的正弦波形，并成功测量了其相应的参数。
5. 实验总结通过本次实验，我们深入了解了示波器的基本原理和使用方法。
示波器是电子工程师必备的重要工具，能够有效地测量和分析各类信号波形。
在实际的电路调试和故障排查中，掌握示波器的使用技巧和测量方法，可以提高工作效率并保证测量结果的准确性。
6. 实验感想本次实验让我更加体会到了示波器的重要性和便利性。
借助示波器，我们可以直观地观察到电信号的波形，对电路工作状态有更直观的认识。
同时，示波器提供了丰富的测量功能，可以精确测量各种参数，帮助我们更好地分析和优化电路性能。
因此，在今后的学习和工作中，我会更加注重示波器的应用，深入学习其更高级的功能和技巧。
7. 参考文献[1] 《电子技术与技能实验指导书》[2] 联合利华电子《示波器原理及使用技巧手册》以上就是本次实验的实验报告。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：TQC/K970示波器实验报告完整版Daily description of the work content, achievements, and shortcomings, and finally put forward reasonable suggestions or new direction of efforts, so that the overall process does not deviate from the direction, continue to move towards the established goal.【适用信息传递/研究经验/相互监督/自我提升等场景】编写：________________________审核：________________________时间：________________________部门：________________________示波器实验报告完整版下载说明：本报告资料适合用于日常描述工作内容，取得的成绩，以及不足，最后提出合理化的建议或者新的努力方向，使整体流程的进度信息实现快速共享，并使整体过程不偏离方向，继续朝既定的目标前行。
可直接应用日常文档制作，也可以根据实际需要对其进行修改。
【实验题目】示波器的原理和使用【实验目的】1.了解示波器的基本机构和工作原理，掌握使用示波器和信号发生器的基本方法。
2.学会使用示波器观测电信号波形和电压副值以及频率。
3.学会使用示波器观察李萨如图并测频率。
【实验原理】1.示波器都包括几个基本组成部分：示波管(阴极射线管)、垂直放大电路(Y 放大)、水平放大电路(X放大)、扫描信号电路(锯齿波发生器)、同步电路、电源等。
2.李萨如图形的原理：如果示波器的X和Y输入时频率相同或成简单整数比的两个正弦电压，则荧光屏上将呈现特殊的光点轨迹，这种轨迹图称为李萨如图形。
如果作一个限制光点x、y方向变化范围的假想方框，则图形与此框相切时，横边上的切点数nx与竖边上的切点数ny之比恰好等于Y与X输入的两正弦信号的频率之比，即fy:fx=nx:ny。
【实验仪器】示波器×1，信号发生器×2，信号线×2。
【实验内容】1.基础操作：了解示波器工作原理的基础上阅读所用机器的说明书，了解每个旋钮的作用。
其中最主要也是经常使用的旋钮为横向和纵向两个。
横向旋钮是控制扫描时间的旋钮，调节时表现为荧光屏上显示波形发生横向的压缩或展开;纵向旋钮是调节垂直放大电路的旋钮，调节时表现为荧光屏上显示波形发生纵向的展开或压缩，次旋钮为两个，分别控制示波器的两个输入信号。
明确操作步骤及注意事项后，接通示波器电源开关。
先找到扫描线并调至清晰。
2.观测李萨如图形：向CH1、CH2分别输入两个信号源的正弦波，“扫描时间”的“粗调”旋钮置于“X-Y”方式(即使两路信号进行合成)。
调出不同比值的李萨如图形来，画出草图，并分析图形的特点与两个信号频率之间的关系。
绘出所观察到的各种频率比的李萨如图形。
设fx=1000Hz为约定真值，依次求出另一信号发生器的输出频率fy，并与该信号发生器读数值f′y进行比较，一一求出它们的相对误差。
【实验数据】【实验结果】【误差分析】1.两台信号发生器不协调。
2.桌面振动造成的影响。
3.示波器上显示的荧光线较粗，取电压值时的荧光线间宽度不准，使电压值不准。
4.取正弦周期时肉眼调节两荧光线间宽度不准，导致周期不准。
5.机器系统存在系统误差。
6.fy选取时上下跳动，可能取值不准。
相关知识1 示波器工作原理示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。
它是观察数字电路实验现象、分析实验中的问题、测量实验结果必不可少的重要仪器。
示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。
1.1 示波管阴极射线管(CRT)简称示波管，是示波器的核心。
它将电信号转换为光信号。
正如图1所示，电子枪、偏转系统和荧光屏三部分密封在一个真空玻璃壳内，构成了一个完整的示波管。
1.荧光屏现在的示波管屏面通常是矩形平面，内表面沉积一层磷光材料构成荧光膜。
在荧光膜上常又增加一层蒸发铝膜。
高速电子穿过铝膜，撞击荧光粉而发光形成亮点。
铝膜具有内反射作用，有利于提高亮点的辉度。
铝膜还有散热等其他作用。
当电子停止轰击后，亮点不能立即消失而要保留一段时间。
亮点辉度下降到原始值的10%所经过的时间叫做“余辉时间”。
余辉时间短于10μs为极短余辉，10μs—1ms为短余辉，1ms—0.1s为中余辉，0.1s-1s为长余辉，大于1s为极长余辉。
一般的示波器配备中余辉示波管，高频示波器选用短余辉，低频示波器选用长余辉。
由于所用磷光材料不同，荧光屏上能发出不同颜色的光。
一般示波器多采用发绿光的示波管，以保护人的眼睛。
2.电子枪及聚焦电子枪由灯丝(F)、阴极(K)、栅极(G1)、前加速极(G2)(或称第二栅极)、第一阳极(A1)和第二阳极(A2)组成。
它的作用是发射电子并形成很细的高速电子束。
灯丝通电加热阴极，阴极受热发射电子。
栅极是一个顶部有小孔的金属园筒，套在阴极外面。
由于栅极电位比阴极低，对阴极发射的电子起控制作用，一般只有运动初速度大的少量电子，在阳极电压的作用下能穿过栅极小孔，奔向荧光屏。
初速度小的电子仍返回阴极。
如果栅极电位过低，则全部电子返回阴极，即管子截止。
调节电路中的W1电位器，可以改变栅极电位，控制射向荧光屏的电子流密度，从而达到调节亮点的辉度。
第一阳极、第二阳极和前加速极都是与阴极在同一条轴线上的三个金属圆筒。
前加速极G2与A2相连，所加电位比A1高。
G2的正电位对阴极电子奔向荧光屏起加速作用。
电子束从阴极奔向荧光屏的过程中，经过两次聚焦过程。
第一次聚焦由K、G1、G2完成，K、K、G1、G2叫做示波管的第一电子透镜。
第二次聚焦发生在G2、A1、A2区域，调节第二阳极A2的电位，能使电子束正好会聚于荧光屏上的一点，这是第二次聚焦。
A1上的电压叫做聚焦电压，A1又被叫做聚焦极。
有时调节A1电压仍不能满足良好聚焦，需微调第二阳极A2的电压，A2又叫做辅助聚焦极。
3.偏转系统偏转系统控制电子射线方向，使荧光屏上的光点随外加信号的变化描绘出被测信号的波形。
图8.1中，Y1、Y2和Xl、X2两对互相垂直的偏转板组成偏转系统。
Y轴偏转板在前，X轴偏转板在后，因此Y 轴灵敏度高(被测信号经处理后加到Y轴)。
两对偏转板分别加上电压，使两对偏转板间各自形成电场，分别控制电子束在垂直方向和水平方向偏转。
4.示波管的电源为使示波管正常工作，对电源供给有一定要求。
规定第二阳极与偏转板之间电位相近，偏转板的平均电位为零或接近为零。
阴极必须工作在负电位上。
栅极G1相对阴极为负电位(—30V~—100V)，而且可调，以实现辉度调节。
第一阳极为正电位(约+100V~+600V)，也应可调，用作聚焦调节。
第二阳极与前加速极相连，对阴极为正高压(约+1000V)，相对于地电位的可调范围为±50V。
由于示波管各电极电流很小，可以用公共高压经电阻分压器供电。
1.2 示波器的基本组成从上一小节可以看出，只要控制X轴偏转板和Y轴偏转板上的电压，就能控制示波管显示的图形形状。
我们知道，一个电子信号是时间的函数f(t)，它随时间的变化而变化。
因此，只要在示波管的X轴偏转板上加一个与时间变量成正比的电压，在y轴加上被测信号(经过比例放大或者缩小)，示波管屏幕上就会显示出被测信号随时间变化的图形。
电信号中，在一段时间内与时间变量成正比的信号是锯齿波。
示波器的基本组成框图如图2所示。
它由示波管、Y轴系统、X轴系统、Z轴系统和电源等五部分组成。
被测信号①接到“Y"输入端，经Y轴衰减器适当衰减后送至Y1放大器(前置放大)，推挽输出信号②和③。
经延迟级延迟Г1时间，到Y2放大器。
放大后产生足够大的信号④和⑤，加到示波管的Y轴偏转板上。
为了在屏幕上显示出完整的稳定波形，将Y轴的被测信号③引入X轴系统的触发电路，在引入信号的正(或者负)极性的某一电平值产生触发脉冲⑥，启动锯齿波扫描电路(时基发生器)，产生扫描电压⑦。
由于从触发到启动扫描有一时间延迟Г2，为保证Y轴信号到达荧光屏之前X轴开始扫描，Y轴的延迟时间Г1应稍大于X轴的延迟时间Г2。
扫描电压⑦经X轴放大器放大，产生推挽输出⑨和⑩，加到示波管的X轴偏转板上。
z轴系统用于放大扫描电压正程，并且变成正向矩形波，送到示波管栅极。
这使得在扫描正程显示的波形有某一固定辉度，而在扫描回程进行抹迹。
以上是示波器的基本工作原理。
双踪显示则是利用电子开关将Y轴输入的两个不同的被测信号分别显示在荧光屏上。
由于人眼的视觉暂留作用，当转换频率高到一定程度后，看到的是两个稳定的、清晰的信号波形。
示波器中往往有一个精确稳定的方波信号发生器，供校验示波器用。
2 示波器使用本节介绍示波器的使用方法。
示波器种类、型号很多，功能也不同。
数字电路实验中使用较多的是20MHz或者40MHz 的双踪示波器。
这些示波器用法大同小异。
本节不针对某一型号的示波器，只是从概念上介绍示波器在数字电路实验中的常用功能。
2.1 荧光屏荧光屏是示波管的显示部分。
屏上水平方向和垂直方向各有多条刻度线，指示出信号波形的电压和时间之间的关系。
水平方向指示时间，垂直方向指示电压。
水平方向分为10格，垂直方向分为8格，每格又分为5份。
垂直方向标有0%，10%，90%，100%等标志，水平方向标有10%，90%标志，供测直流电平、交流信号幅度、延迟时间等参数使用。
根据被测信号在屏幕上占的格数乘以适当的比例常数(V/DIV，TIME/DIV)能得出电压值与时间值。
2.2 示波管和电源系统1.电源(Power)示波器主电源开关。
当此开关按下时，电源指示灯亮，表示电源接通。
2.辉度(Intensity)旋转此旋钮能改变光点和扫描线的亮度。
观察低频信号时可小些，高频信号时大些。
一般不应太亮，以保护荧光屏。
3.聚焦(Focus)聚焦旋钮调节电子束截面大小，将扫描线聚焦成最清晰状态。
4.标尺亮度(Illuminance)此旋钮调节荧光屏后面的照明灯亮度。
正常室内光线下，照明灯暗一些好。
室内光线不足的环境中，可适当调亮照明灯。
2.3 垂直偏转因数和水平偏转因数1.垂直偏转因数选择(VOLTS/DIV)和微调在单位输入信号作用下，光点在屏幕上偏移的距离称为偏移灵敏度，这一定义对X轴和Y轴都适用。
灵敏度的倒数称为偏转因数。
垂直灵敏度的单位是为cm/V，cm/mV或者DIV/mV，DIV/V，垂直偏转因数的单位是V/cm，mV/cm或者V/DIV，mV/DIV。
