基础工程课程设计——铁路桥墩桩基础设计指导老师：班级：姓名：学号：目录第一篇设计说明书 (2)第二篇设计计算书 (3)一、收集资料 (3)二、拟定尺寸 (5)三、承台底面形心处的位移计算 (7)四、墩身弹性水平位移δ的计算 (11)五、桩基检算 (13)六、电算结果 (19)第一篇设计说明书1.铁路桥墩桩基础设计中所依据规范有《铁路桥涵地基和基础设计规范》TB1002.5《混凝土结构设计规范》GB50010-2002《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》TB1002.3-992．铁路桥墩桩基础设计内容及步骤①收集资料②拟定桩的尺寸及桩数③承台底面形心处的位移计算④墩身弹性水平位移计算⑤承载力、位移、稳定性、抗裂性检算及桩身截面配筋设计⑥绘制桩基础布置及桩身钢筋构造图3.设计方案线路为双线、直线、坡度4‰、线间距5m，双块式无碴轨道。
桥跨31.1m，采用桩基础，蹲下设八根桩，设计直径为1.25m，成孔直径为1.28m，钻孔灌注桩，用旋转式钻头，桩身采用C25混凝土，桩长42m，粗砂层为持力层，桩底标高为-8.69m。
地基容许承载力[σ]=644kPa，单桩轴向受压容许承载力[P]=4048.52KN，对于主力加附加力[P]乘以1.2的提高系数。
桩顶和承台连接为主筋伸入式，桩顶深入承台0.1m。
桩身对称布置20根Φ20的光圆钢筋，钢筋总长15m，深入承台0.9m。
箍筋用Φ8@200mm，且沿钢筋笼方向，每隔2m设一道骨架钢筋和定位钢筋，均为Φ18的一级钢。
第二篇设计计算书一、收集资料㈠设计资料1、线路：双线、直线、坡度4‰、线距5m，双块式2无石渣轨道及双侧1.7m人行道，其重量为44.4kN/m。
2、桥跨：等跨L=31.1m无渣桥面单箱单室预应力混凝土梁，梁全长32.6m，梁端缝0.1m。
梁高3m，梁宽13.4m，每孔梁重8530kN，简支箱梁支座中心距梁端距离0.75m，同一桥墩相邻梁支座间距1.6m。
铁路桩基设计
第一章设计说明书1.1铁路桥墩桩基础设计中所依据规范有《铁路桥涵地基和基础设计规范》TB1002.5《混凝土结构设计规范》GB50010-2002《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》TB1002.3-991.2铁路桥墩桩基础设计内容及步骤（1）综合地层、荷载情况、使用要求、上部结构条件等确定桩基持力层；（3）选择桩材，确定桩的类型、外形尺寸和构造；（4）确定单桩承载力设计值；（5）根据上部结构荷载情况，初步拟定桩的数量和平面布置；（6）根据桩的平面布置，初步拟订承台的轮廓尺寸及承台底标高；（7）单桩竖向承载力验算（8）验算承台结构强度；（9）群桩承载力验算；（10）单桩桩身内力计算；（11）绘制桩的平面、横断面布置图。
1.3设计方案线路为双线、直线、坡度4‰、线间距5m，双块式无碴轨道。
桥跨31.1m，采用桩基础，墩下设八根桩，设计直径为1m，成孔直径为1.05m，钻孔灌注桩，用旋转式钻头，桩身采用C25混凝土，桩长31m，粗砂层为持力层，桩底标高为2.31m。
地基容许承载力[σ]=803.6kPa，单桩轴向受压容许承载力[P]=3683.29KN，对于主力加附加力[P]乘以1.2的提高系数。
建筑材料：支撑垫石、顶帽、托盘采用C40钢筋混凝土，墩身采用C30混凝土，桩身采用C25混凝土。
1.4地质资料墩柱下地层情况及主要物理力学指标如下： 地层号 岩层名称 标 高厚度基本 承载力 （kPa ）容重 （kN/m 3）内摩擦角 （°） 1-1耕地36.79～36.290.56018101-2粉砂（中密）36.29～23.3113.020019.5181-3粗砂（中密）23.31～未揭穿40020.522地下水位高程为-50m 。
地层分布情况见图1。
36.7936.2923.31粉 砂33.31粗 砂比例 1：1000图1 地质横断面示意图1.5荷载资料该墩柱与承台布置详见图2。

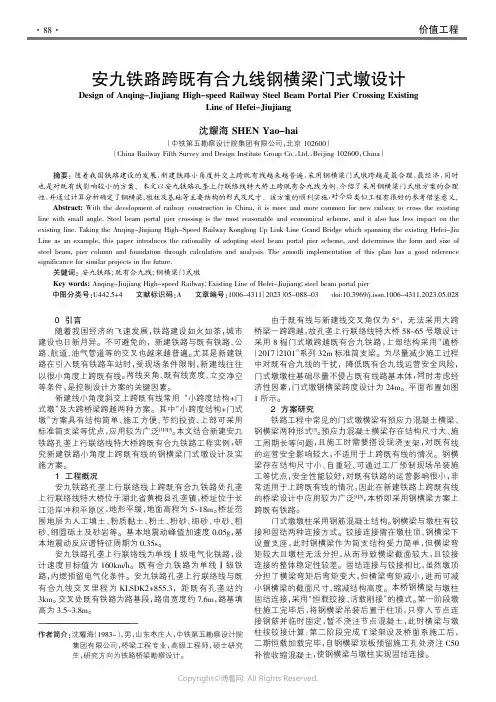

210878146_安九铁路跨既有合九线钢横梁门式墩设计
价值工程0引言随着我国经济的飞速发展，铁路建设如火如荼，城市建设也日新月异。
不可避免的，新建铁路与既有铁路、公路、航道、油气管道等的交叉也越来越普遍。
尤其是新建铁路在引入既有铁路车站时，受现场条件限制，新建线往往以很小角度上跨既有线。
两线夹角、既有线宽度、立交净空等条件，是控制设计方案的关键因素。
新建线小角度斜交上跨既有线常用“小跨度结构+门式墩”及大跨桥梁跨越两种方案。
其中“小跨度结构+门式墩”方案具有结构简单、施工方便、节约投资、上部可采用标准简支梁等优点，应用较为广泛[1][2][3]。
本文结合新建安九铁路孔垄上行联络线特大桥跨既有合九铁路工程实例，研究新建铁路小角度上跨既有线的钢横梁门式墩设计及实施方案。
1工程概况安九铁路孔垄上行联络线上跨既有合九铁路处孔垄上行联络线特大桥位于湖北省黄梅县孔垄镇，桥址位于长江沿岸冲积平原区，地形平缓，地面高程为5~18m 。
桥址范围地层为人工填土、粉质黏土、粉土、粉砂、细砂、中砂、粗砂、细圆砾土及砂岩等。
基本地震动峰值加速度0.05g ，基本地震动反应谱特征周期为0.35s 。
安九铁路孔垄上行联络线为单线Ⅰ级电气化铁路，设计速度目标值为160km/h 。
既有合九铁路为单线Ⅰ级铁路，内燃预留电气化条件。
安九铁路孔垄上行联络线与既有合九线交叉里程为KLSDK2+855.3，距既有孔垄站约3km 。
交叉处既有铁路为路基段，路肩宽度约7.6m ，路基填高为3.5~3.8m 。
由于既有线与新建线交叉角仅为5°，无法采用大跨桥梁一跨跨越，故孔垄上行联络线特大桥58~65号墩设计采用8榀门式墩跨越既有合九铁路，上部结构采用“通桥（2017）2101”系列32m 标准简支梁。
为尽量减少施工过程中对既有合九线的干扰，降低既有合九线运营安全风险，门式墩墩柱基础尽量不侵占既有线路基本体，同时考虑经济性因素，门式墩钢横梁跨度设计为24m 。
平面布置如图1所示。
2方案研究铁路工程中常见的门式墩横梁有预应力混凝土横梁、钢横梁两种形式[3]。
高速铁路桥梁桩基础施工3
三、施工方法及工艺 3.8钢筋安装
承 台 钢 筋 绑 扎
三、施工方法及工艺 3.8钢筋安装
墩 身 钢 筋 预 埋
三、施工方法及工艺 3.8钢筋安装
承 台 钢 筋 验 收
三、施工方法及工艺 3.8钢筋安装
5）桩基钢筋与承台钢筋连接 • 采用基桩顶主钢筋伸入承台联结时，承台底层钢筋
标识存放。 • 电弧焊有防风、雪及保温措施。 • 焊接后接头严禁立即接触冰雪。 • 钢筋弯曲成型时,按设计弯曲角度一次弯曲成型,不得反复弯折。
三、施工方法及工艺 3.7钢筋 3.7.1一般规定
浇筑混凝土前,对钢筋进行下列检査: 1）钢筋的品种、规格、数量、位置和间距等； 2）钢筋的连接方式、接头位置、接头数量和接头面积百分率等； 3）钢筋保护层厚度,垫块品种、规格、数量等； 4）预埋件的品种、规格、位置和数量等。
三、施工方法及工艺 3.4凿除桩头
第三步：风镐剥离缺口上 侧钢筋外保护层。
第四步：钢筋向外侧微弯， 便于施工。
三、施工方法及工艺 3.4凿除桩头
第五步，加钻顶断，钻头水平或稍向上，位置在桩顶 线以上10~15CM。
第六步：将桩头破除混凝土提出，然后用人工 凿除并清顶，保证不破坏保护层，并至桩头微凸。
• 弯钩的弯曲内直径应大于受力钢筋直径，且不应小于箍筋直径的2.5倍。
• 对一般结构，箍筋弯钩的弯折角度不应小于90°，弯钩平直部分的长度 不宜小于箍筋直径的5倍。
• 对有抗震设防要求的结构构件，圆形箍筋的接头必须采用焊接，焊接长 度不应小于10倍箍筋直径；矩形箍筋端部应有135°弯钩，弯钩伸入核心 混凝土的平之部分长度不应小于20cm。
三、施工方法及工艺 3.8钢筋安装
1）平面位置放样： 在基坑底标出每根底层主筋的平面位置，准确安放
铁路桥墩基础设计(可编辑
铁路桥墩基础设计(可编辑
1.确定基础类型：根据桥梁所处环境条件和土质情况，选择适合的基
础类型。
常见的基础类型包括桩基、浅基础和深基础。
2.土质勘察和地质资料分析：进行土质勘察和地质资料分析，获取有
关地下水位、土壤类型、土层厚度等信息。
这些数据对基础设计起到了至
关重要的作用。
3.荷载计算：根据桥梁的设计荷载标准，计算出列车荷载、水流冲击、地震力等外部荷载的大小和作用方式。
4.基础尺寸确定：根据荷载计算结果和土壤特性，确定合适的基础尺寸。
基础尺寸的确定包括基础平面形状、所需面积、墩柱形式、锚固长度等。
5.基础槽型设计：根据基础尺寸确定的要求，进行基础槽型设计。
基
础槽型设计主要包括基础底床的形状、墩柱的支撑方式等。
6.基础材料选择：根据桥墩基础设计的要求，选择适合的材料，如混
凝土、钢材等。
材料的选择应与土壤特性和荷载要求相适应。
7.基础施工工艺设计：根据基础类型和设计要求，确定合理的施工工艺。
施工工艺设计要考虑到施工的可行性和经济性。
8.基础施工监测与验收：在基础施工过程中进行监测，以确保施工质
量符合设计要求。
施工结束后，进行基础验收，并编制验收报告。
以上是铁路桥墩基础设计的主要步骤。
在设计过程中，需要综合考虑
桥梁的荷载与土壤的承载能力，以及地震、水流等外部荷载的作用，以确
保桥墩基础的安全性和稳定性。
同时，还需要根据具体情况进行合理的设计优化，以实现经济高效的设计方案。

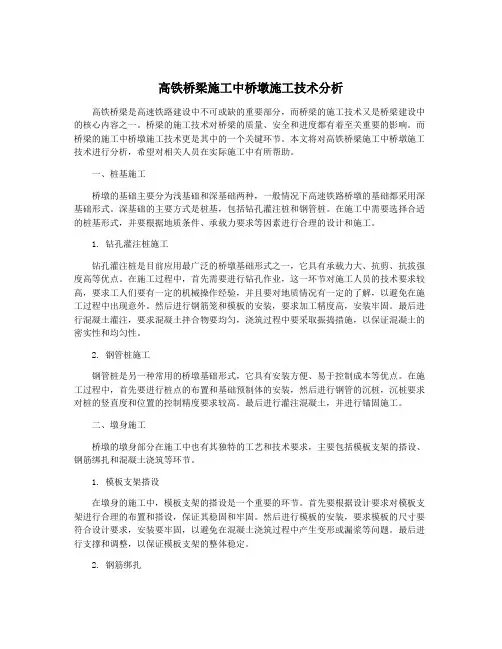

高铁桥梁施工中桥墩施工技术分析
