一种新的缺陷地微带线定向耦合器
定向耦合器
定向耦合器是一种通用的微波/毫米波部件，可用于信号的隔离、分离和混合，如功率的监测、源输出功率稳幅、信号源隔离、传输和反射的扫频测试等。
主要技术指标有方向性、驻波比、耦合度、插入损耗。
基本简介定向耦合器是微波系统中应用广泛的一种微波器件，它的本质是将微波信号按一定的比例进行功率分配。
定向耦合器由传输线构成，同轴线、矩形波导、圆波导、带状线和微带线都可构成定向耦合器，所以从结构来看定向耦合器种类繁多，差异很大。
但从它的耦合机理来看主要分为四种，即小孔耦合、平行耦合、分支耦合以及匹配双T。
定向耦合器是把两根传输线放置在足够近的位置使得一条线上的功率可以耦合到另一条线上的元件。
它的两个输出端口的信号幅度可以相等也可以不等，一种应用特别广泛的耦合器是3dB 耦合器，这种耦合器的两个输出端口输出信号的幅度是相等的。
在20世纪50年代初以前，几乎所有的微波设备都采用金属波导和同轴线电路，那个时候的定向耦合器也多为波导小孔耦合定向耦合器，其理论依据是Bethe小孔耦合理论，Cohn和Levy等人也做了很多贡献。
随着航空和航天技术的发展，要求微波电路和系统做到小型化、轻量化和性能可靠，于是出现了带状线和微带线。
随后由于微波电路与系统的需要有相继出现了鳍线、槽线、共面波导和共面带状线等微波集成传输线。
这样就出现了各种传输线定向耦合器。
第一个真正意义上的定向耦合器由H. A. Wheeler在1944年设计实现，Wheeler使用了一对长为四分之一中心频率波长的圆柱来实现电场与磁场的能量相互耦合，遗憾的是这种方法只能实现一个倍频程的带宽。
定向耦合器是一种具有方向性的功率耦合(分配)元件。
它是一种四端口元件，通常由称为直通线(主线)和耦合线(副线)的两段传输线组合而成。
直通线和耦合线之间通过一定的耦合机制(例如缝隙、孔、耦合线段等)把直通线功率的一部分(或全部)耦合到耦合线中，并且要求功率在耦合线中只传向某一输出端口，另一端口则无功率输出。

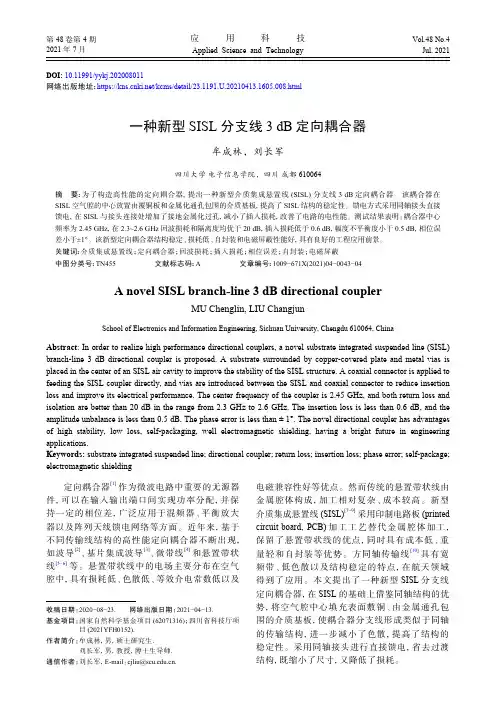

一种新型SISL分支线3 dB定向耦合器
间存在 90°相移，端口 4 隔离。图 4 中，λg 为中心 频率工作波长，Z0 为归一化阻抗。
Z0 ①
Z0/√￣2
Z0 ②
Z0
④ Z0
λg/4 λg/4
Z0/√￣2
Z0
③ Z0
图4 分支线定向耦合器原理
耦合器散射参数[12] 为
S=−
√1 2
0 j 1
j 0 0
1 0 0
0 1 j
01 j0
基于上述原理，设计一款中心频率工作于
第4期
牟成林，等：一种新型 SISL 分支线 3 dB 定向耦合器
·45·
2.45 GHz 的 SISL 分支线定向耦合器，其金属导带 所在的 G5 金属层结构如图 5(a) 所示。在正交混 合网络的中心敷铜，使每一条支线都保持相同尺 寸的 SISL 传输通路，通路两侧用金属通孔模拟金 属边界条件，实现电磁屏蔽。介质基板堆叠利用 金属通孔进行定位，铆钉穿过金属通孔将 5 层介 质基板铆接在一起，实现 SISL 结构的自封装。
·44·
应
用
科
技
第 48 卷
1 介质集成悬置线结构及设计
图 1 为 SISL 的三维结构图，由 5 层双面敷铜 的介质基板构成，介质基板和金属层自上而下分 别命名如图 1 所示。将第 2 层和第 4 层介质基板 局部切除形成空气腔，在空气腔周围由金属通孔 模拟金属波导的边界条件，实现电磁屏蔽，其 横截面如图 2 所示。5 层介质基板（substrate，Sub） 材料均为 FR-4，微波电路设计在 Sub3 的上层 G5 金 属层。
3 测试结果与分析
耦合器整体尺寸为 53.6 mm×58.3 mm×3.8 mm， 实物如图 7 和图 8 所示。在实际加工时，将 SMA 接 头 的 法 兰 盘 焊 接 到 SISL 结 构 G1 层 和 G10 层 ， 实现共同接地。在 Sub1 和 Sub5 耦合器端口处增 加一排金属通孔，缩短电流路径，改善过渡结构 的电性能。

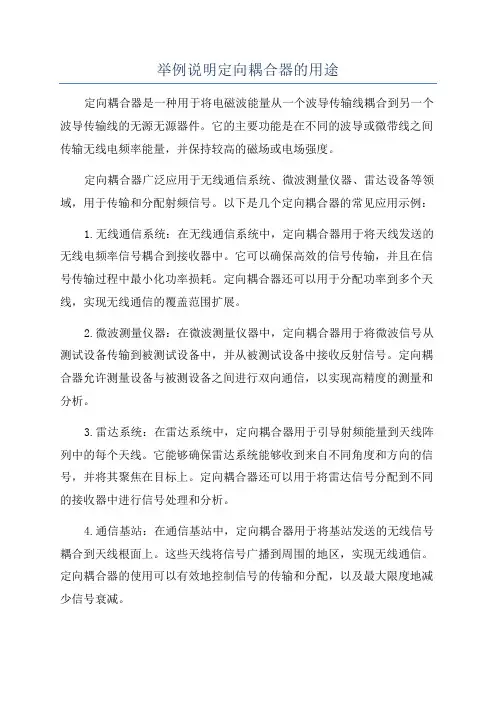

举例说明定向耦合器的用途
举例说明定向耦合器的用途定向耦合器是一种用于将电磁波能量从一个波导传输线耦合到另一个波导传输线的无源无源器件。
它的主要功能是在不同的波导或微带线之间传输无线电频率能量，并保持较高的磁场或电场强度。
定向耦合器广泛应用于无线通信系统、微波测量仪器、雷达设备等领域，用于传输和分配射频信号。
以下是几个定向耦合器的常见应用示例：1.无线通信系统：在无线通信系统中，定向耦合器用于将天线发送的无线电频率信号耦合到接收器中。
它可以确保高效的信号传输，并且在信号传输过程中最小化功率损耗。
定向耦合器还可以用于分配功率到多个天线，实现无线通信的覆盖范围扩展。
2.微波测量仪器：在微波测量仪器中，定向耦合器用于将微波信号从测试设备传输到被测试设备中，并从被测试设备中接收反射信号。
定向耦合器允许测量设备与被测设备之间进行双向通信，以实现高精度的测量和分析。
3.雷达系统：在雷达系统中，定向耦合器用于引导射频能量到天线阵列中的每个天线。
它能够确保雷达系统能够收到来自不同角度和方向的信号，并将其聚焦在目标上。
定向耦合器还可以用于将雷达信号分配到不同的接收器中进行信号处理和分析。
4.通信基站：在通信基站中，定向耦合器用于将基站发送的无线信号耦合到天线根面上。
这些天线将信号广播到周围的地区，实现无线通信。
定向耦合器的使用可以有效地控制信号的传输和分配，以及最大限度地减少信号衰减。
5.太阳能系统：在太阳能系统中，定向耦合器用于将太阳能电池板收集到的能量传输到电池储存系统中。
定向耦合器可以最大限度地增加太阳能电池板收集到的能量，并将其有效地转化为可用的电力。
总的来说，定向耦合器用途广泛，可以在各种领域中实现高效、稳定的无线电能量传输和分配。
它在无线通信、测量仪器、雷达系统、基站和可再生能源等领域发挥着重要作用，并促进了现代通信和电力技术的发展。
定向耦合器的研究分析
定向耦合器的研究分析定向耦合器的研究——⼏种微带定向耦合器结构与分析摘要定向耦合器是⼀种通⽤的微波/毫⽶波部件，可⽤于信号的隔离、分离和混合，如功率的监测、源输出功率稳幅、信号源隔离、传输和反射的扫频测试等。
主要技术指标有⽅向性、驻波⽐、耦合度、插⼊损耗。
现在国内外研究定向耦合器都向体积⼩、功率容量⼤、频带宽、插⼊损耗⼩，有良好的驻波⽐和⽅向性等发展。
如今已研制出的⾼性能的耦合器，如中国电⼦科技集团公司第四⼗⼀研究所研制的耦合器，频率范围可从30kHz达到110GHz，耦合度也有3dB、10dB、20dB 各种型号，且它的功率有的可以达到10KW，例如AV70606耦合器，它在保证⽅向性⼤于30dB的情况下，功率就可达到10KW。
甚⾄有些公司在耦合度控制在10dB的情况下，它的回波损耗可以低于-50到-60dB，甚⾄更低。
然⽽在某些特性场合，对耦合器的要求也是越来越⾼，因⽽更加优良的耦合器也有待我们去研究。
关键词: 传输线；微带线；定向耦合器；耦合度；奇模；偶模1引⾔在⼀些电桥及平衡混频器等元件中，常⽤到分⽀线定向祸合器分⽀线电桥或定向藕合器由两根平⾏传输线所组成，通过⼀些分⽀线实现拐合它们在中⼼频率上分⽀线的长度及其间的间隔全都是四分之⼀波长。
由于徽带线分⽀定向祸合器在结构和加⼯制造⽅⾯都⽐波导和同轴线简便得多，因此在徽带电路，分⽀线电桥和定向祸合器得到了较多的应⽤。
随着定向耦合器技术的发展，它应⽤到了更多更⼴泛的领域当中去，例如相控阵雷达等，越来越多的⼈开始关注这项技术，这更使定向耦合器得到了长⾜发展，随着时间的推移它在电⼦技术领域占到了越来越重要的地位。
2 微带定向耦合器的种类微带定向耦合器的种类有很多，例如：平⾏耦合微带线定向耦合器、微波3dB 微带双分⽀定向耦合器、宽带微带定向耦合器等。
2.1 平⾏耦合微带线定向耦合器图12所⽰，是平⾏耦合微带线定向耦合器的⽰意图。
当①端⼝信号激励时，③端⼝为隔离端⽆输出、⽽耦合端⼝②及直通端⼝④有输出。

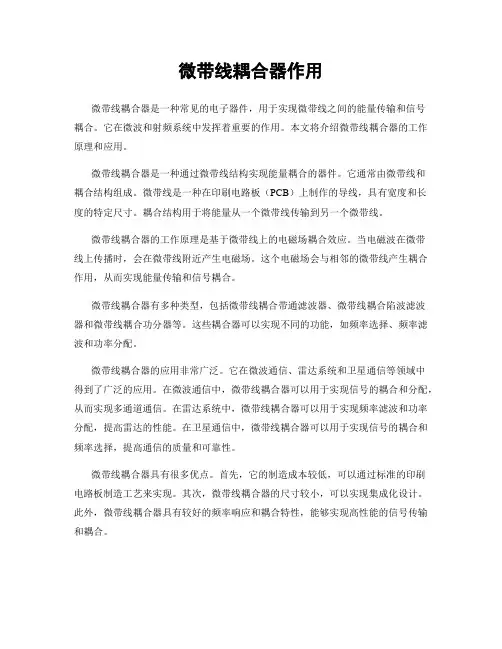

微带线耦合器作用
微带线耦合器作用微带线耦合器是一种常见的电子器件，用于实现微带线之间的能量传输和信号耦合。
它在微波和射频系统中发挥着重要的作用。
本文将介绍微带线耦合器的工作原理和应用。
微带线耦合器是一种通过微带线结构实现能量耦合的器件。
它通常由微带线和耦合结构组成。
微带线是一种在印刷电路板（PCB）上制作的导线，具有宽度和长度的特定尺寸。
耦合结构用于将能量从一个微带线传输到另一个微带线。
微带线耦合器的工作原理是基于微带线上的电磁场耦合效应。
当电磁波在微带线上传播时，会在微带线附近产生电磁场。
这个电磁场会与相邻的微带线产生耦合作用，从而实现能量传输和信号耦合。
微带线耦合器有多种类型，包括微带线耦合带通滤波器、微带线耦合陷波滤波器和微带线耦合功分器等。
这些耦合器可以实现不同的功能，如频率选择、频率滤波和功率分配。
微带线耦合器的应用非常广泛。
它在微波通信、雷达系统和卫星通信等领域中得到了广泛的应用。
在微波通信中，微带线耦合器可以用于实现信号的耦合和分配，从而实现多通道通信。
在雷达系统中，微带线耦合器可以用于实现频率滤波和功率分配，提高雷达的性能。
在卫星通信中，微带线耦合器可以用于实现信号的耦合和频率选择，提高通信的质量和可靠性。
微带线耦合器具有很多优点。
首先，它的制造成本较低，可以通过标准的印刷电路板制造工艺来实现。
其次，微带线耦合器的尺寸较小，可以实现集成化设计。
此外，微带线耦合器具有较好的频率响应和耦合特性，能够实现高性能的信号传输和耦合。
然而，微带线耦合器也存在一些局限性。
首先，微带线耦合器的带宽有限，不能实现宽频带的耦合。
其次，微带线耦合器的耦合特性受到微带线尺寸和材料特性的影响，需要进行精确的设计和制造。
总结起来，微带线耦合器是一种常见的微波和射频器件，用于实现微带线之间的能量传输和信号耦合。
它具有广泛的应用领域，如微波通信、雷达系统和卫星通信等。
微带线耦合器具有制造成本低、尺寸小和频率响应好的优点，但也存在带宽有限和受尺寸和材料影响的局限性。
基于缺陷地结构的三分支线定向耦合器设计
电子元件与材料 ELECTRONIC COMPONENTS AND MATERIALS
Vol． 39 No． 2 Feb． 2020
基于缺陷地结构的三分支线定向耦合器设计
李霁晨1,2 , 刘开雨1 , 李天龙1
(1． 中国科学院空天信息创新研究院, 北京 100190; 2． 中国科学院大学 电子电气与通信工程学院, 北京 100049)
LI Jichen1,2 , LIU Kaiyu1 , LI Tianlong1
(1． Aerospace Information Research Institute( AIR) , Chinese Academy of Sciences( CAS) , Beijing 100190, China; 2． University of Chinese Academy of Sciences, School of Electronic, Electrical and Communication Engineering, Beijing 100049, China)
经过多年研究发展, 各类新型 DGS 结构相继被提 出并且应用领域涉及微波无源、 有源电路, 天线和 频率选择表面等[2-5] 。
分支线 定 向 耦 合 器 是 一 种 重 要 的 微 波 电 路 结 构, 它具有设计方法简单、 制作方便等优势。 单级 分支线定向耦合器性能受到带宽的限制, 采用增加 分支线节数方式可有效增加工作带宽[6] 。 伴随分支
摘要: 针对高特征阻抗微带传输线的线宽过窄难以加工实现以及器件耐功率性差的问题, 提出了利用缺陷地结构
( DGS) 提高微带传输线特征阻抗的方法, 在传统三分支线定向耦合器结构支节线下方接地平面设计蚀刻矩形 DGS 结构, 实 现高特征阻抗支节线, 完成阻抗匹配, 且实现了较大的工作带宽。 采用电磁仿真软件进行建模仿真分析、 参数优化并制作出 实际电路进行测试验证, 结果表明该定向耦合器在 4． 5 ~ 5． 5 GHz 频带内具有较低的插入损耗、 较高的幅度和相位稳定度, 性能良好, 具有一定的实用价值。
微带线定向分支线耦合器
设计仿真微带线分支线定向耦合器一、设计要求:设计3dB微带分支定向耦合器已知条件：微带线介质基片厚度h二0・5俪，er = 4.20 指标要求：1）通带：50MHz2）耦合度：3dB3）中心频率:1.8GHz4）输入输出阻抗：50Q二、理论分析:2.1结构分析在一些电桥电路及平衡混频器等元件中，常用到分支线定向耦合器，微带二分支定向耦合器如下图所示，图中的字母G、H和数字1是各线段特性导纳的归一化值（对50欧姆阻抗对应的导纳值归一化），因各端口的导纳值相同，所以又称为等阻二分支定向耦合器。
Z ---------- Ag/4 ------------- ►）H (Zb)当功率由（1）臂输入时，（2）、（3）两臂有输出；理想情况下，（4）臂无功率输出，故（4）臂是隔离臂，（2）、（3）两臂的输出可按一定的比例分配，若（2）、（3）两臂的输出功率相同，都等于输入功率的一半，则成为3dB定向耦合器或3dB分支电桥。
利用奇偶模分析法，将上述电路在中心线A-A1处切开，此时可将两条线（1）—（2）及（3） - （4）从A-A1面分开来考虑，这样将四端口网络转换为二端口网络，上下是对称的。
所以利用各端口理想的匹配及（1）、（4）端口之间理想的隔离条件，得岀下列公式：其中C 称为定向耦合器的耦合度，111、112、U3分别为（1） 口输入电压和（2）、 （3） 口输岀电压，可见（2） 口和（3） 口的输出电压相位差90度，对与3dB 定向耦合器（C = 3dB ）代入上式得： 1 1G = \,H =y/2 ^a =~ = = 5OC2.2主要技术指标乙=# == 35.3。
含量定向耦合器性能的主要技术指标有耦合度、定向性、隔离度、输入电压 驻波比和频带宽度。
（1）耦合度C当端口 1接信号源，端口 2、3、4均接匹配负载时，端口 1的输入功率 pl 与端口 2的输岀功率p2之比的分贝数为该定向耦合器的耦合度C,则（2）方向性系数D端口 2的输出功率p2与端口 3的输出功率p3之比的分贝为定向耦合器 的方向性系数D,则（3） 隔离度I端口 1的输入功率pl 与端口 2的输出功率p3之比的分贝数为该定向耦 合器的隔离度I,则（4） 输入电压驻波比指定向耦合器直通端口 4、反向耦合端口 2、隔离端口 3都匹配负载时，在输入端口1测量到的驻波系数。
一种新型双层微带定向耦合器
M ode D irectiona l Couplers [ J]. T heory and T echniques, 1965, [ 4] logue CM OS R ank F ilter [ J].
W ang Chunle,i Chang K a.i H igh - speed, A ccura te A na less Co m ponents L ette rs, 2002, 12( 5) : 160- 162.
电子
电路
2011 年第 24 卷第 1 期 E lectronic Sc i & T ech / Jan 15 , 2010
一种新型双层微带定向耦合器
冉
摘 要
涛, 傅
光, 范一鹏
710071)
( 西安电子科技大学 天线与微波技术 国家重点实验室 , 陕西 西安
提出了一种新型双层微带结构的 3 dB 定向耦合器。 此耦合器由两层带有耦合缝隙和寄生单元的介质板背对背
放置。 通过增加耦合面积和引入寄生单元补偿电容起到了均衡奇 、偶模相速提高了耦合度, 实现了宽频的 3 dB 紧耦合 。通 过优化设计, 在频带范围内 , 此双层微带定向耦合器的定向性优于普通的耦合微带线定向耦合器 。设计结果在 450~ 860MH z 频带内插入损耗 < 0 5 dB, 端口回波损耗 < - 23 dB, 端口隔离度 关键词 双层微带 ; 定向耦 合器 ; 耦 合系数 TN 751 1 文献标识码 A 文章编号 1007- 7820( 2011) 01- 118- 03 中图分类号 20 dB , 仿真和实测结果取得了良好的吻合 。
[ 1] H orst S, Cressler J D . AM /P M N on linearities in S i G e HBT s S ilicon M ono lithic Integ ra ted C ircuits in RF Syste m s [ C]. Si RF# 09 I EEE T op ica lM eeting , 2009( 3): 1- 4 . W ang C M, H su H T, Shu H C. I m proved InG aP /G a As HBT s AC P erfor m ance and L inear ity w ith Co llector D esign [ C] . R ad io F requency Integrated C ircuits( RF IC) Symposi
一种新颖的蝴蝶结形缺陷接地结构微带线
DGS Dimensions
f（o GHz） f（c GHz） S21ma（x dB） L（r nH） C（r pF ） R（r Ω）
g = 0. 2mm 25. 48 15. 30 - 25. 8 0. 6652 0. 0587 2172
L = 1. 5mm，θ = 60º g = 0. 4mm 33. 50 18. 36 - 24. 5 0. 6065 0. 0372 1675
图 2（ a）给出了蝴蝶结形 DGS 结构微带线具有 良好的带阻特性，图 2（ b）给出其相移特性，表明该
表 1 不同尺寸 DGS 微带线的带阻特性对比（ εr = 2. 22，h = 0. 254mm） Table 1 Comparative Study for stop-band characteristics of DGS microstrip line with different dimensions
引言
自 1999 年韩国学者 J. I. Park 等人［1，2］提出缺 陷接地结构（ Defected Ground Structure，简称 DGS） 以来，DGS 结构逐渐成为微波毫米波电路设计领域 的一个研究热点. 和光子带隙结构（ Photonic Bandgap，简称 PBG）类似，DGS 结构也是通过在电路的 接地板上刻蚀出缺陷图案，以改变电路衬底材料有 效介电常数的分布，从而改变微带线的有效电感和 有效电容，使得由 DGS 结构构成的微带线具有慢波 特性和带阻特性. 然而，PBG 结构在光学领域中由 于其尺寸极小造成加工难度很大，因而应用受限；而 在微波毫米波电路中，PBG 结构往往达到厘米级甚 至分米级，尺寸过大，在单片集成电路实际应用中也
（1. Department of Electronic Engineering，Shanghai Jiao Tong University，Shanghai 200030，China 2. Shanghai Institute of Microsystem and Information Technology，Chinese Academy of Sciences， Shanghai 200050，China）
