风道计算法

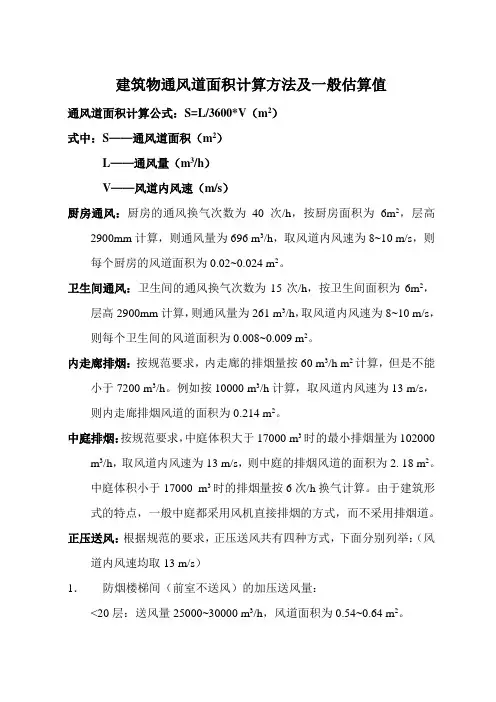

建筑物通风道面积计算方法及一般估算值
建筑物通风道面积计算方法及一般估算值通风道面积计算公式：S=L/3600*V（m2）式中：S——通风道面积（m2）L——通风量（m3/h）V——风道内风速（m/s）厨房通风：厨房的通风换气次数为40次/h，按厨房面积为6m2，层高2900mm计算，则通风量为696 m3/h，取风道内风速为8~10 m/s，则每个厨房的风道面积为0.02~0.024 m2。
卫生间通风：卫生间的通风换气次数为15次/h，按卫生间面积为6m2，层高2900mm计算，则通风量为261 m3/h，取风道内风速为8~10 m/s，则每个卫生间的风道面积为0.008~0.009 m2。
内走廊排烟：按规范要求，内走廊的排烟量按60 m3/h m2计算，但是不能小于7200 m3/h。
例如按10000 m3/h计算，取风道内风速为13 m/s，则内走廊排烟风道的面积为0.214 m2。
中庭排烟：按规范要求，中庭体积大于17000 m3时的最小排烟量为102000 m3/h，取风道内风速为13 m/s，则中庭的排烟风道的面积为2. 18 m2。
中庭体积小于17000 m3时的排烟量按6次/h换气计算。
由于建筑形式的特点，一般中庭都采用风机直接排烟的方式，而不采用排烟道。
正压送风：根据规范的要求，正压送风共有四种方式，下面分别列举：（风道内风速均取13 m/s）1．防烟楼梯间（前室不送风）的加压送风量：<20层：送风量25000~30000 m3/h，风道面积为0.54~0.64 m2。
20~32层：送风量35000~40000 m3/h，风道面积为0.75~0.86 m2。
2．防烟楼梯间及其合用前室的分别加压送风量：<20层：楼梯间：送风量16000~20000 m3/h，风道面积为0.342~0.43 m2。
合用前室：送风量12000~16000 m3/h，风道面积为0.26~0.342 m2。
20~32层：楼梯间：送风量20000~25000 m3/h，风道面积为0.43~0.54 m2。
风量风压风速的计算方法
风量风压风速的计算方法一、测定点位置的选择：通风管道内风速及风量的测定，是通过测量压力再换算取得的。
要得到管道中气体的真实压力值，除了正确使用测压仪器外，合理选择测量断面，减少气流扰动对测量结果的影响，也很重要。
测量断面应选择在气流平稳的直管段上。
由于速度分布的不均匀性，压力分布也是不均匀的，因此必须在同一断面上多点测量，然后求出平均值。
圆形风道在同一断面设两个互相垂直的测孔，并将管道断面分成一定数量的等面积同心环。
矩形风道可将风道断面分成若干等面积的小矩形，测点布置在每个小矩形的中心。
二、风道内压力的测定。
测试中需测定气体的静压、动压和全压。
测全压的孔应迎着气流的方向，测静压的孔应垂直于气流的方向，全压和静压之差即为动压。
气体压力的测量通常是用插入风道中的测压管将压力信号取出，常用的仪器是皮托管和压力计。
标准皮托管是一个弯成90°的双层同心圆管。
压力计有U形压力计和倾斜式微型压力计。
皮托管和压力计相配合测出压力。
三、风速的测定。
常用的测定管道内风速的方法有间接式和直读式。
间接式先测得管内某点动压，再算出该点风速。
此法虽然繁琐，由于精度高，在通风测试系统中得到广泛应用。
直读式测速仪是热球式热电风速仪，测头会受到周围空气流速的影响，根据温升的大小即可测出气流的速度。
四、局部吸排风口风速的测定：1，匀速移动法：使用叶轮式风速仪，沿风口断面匀速移动，测得风口平均风速。
2，定点测定法：使用热球式热电风速仪，按风口断面大小，分成若干面积相等的小方块，在小方块的中心测定风速，取其平均值。
五、局部吸排风口风量的测定：1，用动压法测定断面动压，计算出风速，算出风量。
2，用动压法不易找到稳定的测压断面时，使用静压法求得风量。
空调风道风速计算方法与风口选择
风管，是用于空气输送和分布的管道系统。
有复合风管和无机风管两种。
风管可按截面形状和材质分类。
中央空调风口是中央空调系统中用于送风和回风的末端设备，是一种空气分配设备。
送风口将制冷或者加热后的空气送到室内，而回风口则将室内污浊的空气吸回去，两者形成一整个空气循环，在保证室内制冷采暖效果的同时，也保证了室内空气的制冷及舒适度。
风口的大小取决于室内机容量的大小，如果出风口过大，风管过长，则气流速度就会下降，从而影响空调使用效果；如果出风口选择过小，则气流速度会变大，从而导致风直吹人体上引起的不适感，还有可能导致噪音过大。
1、风管内的风速：一般空调房间对空调系统的限定的噪音允许值控制在40 ～50dB（A）之间，即相应NR（或NC）数为35 ～ 45dB（A）。
根据设计规范，满足这一范围内噪音允许值的主管风速为4 ～ 7m/s，支管风速为2 ～ 3m/s。
通风机与消声装置之间的风管，其风速可采用8 ～10m/s。
2、出风口尺寸的计算：为防止风口噪音，送风口的出风风速宜采用2 ～ 5m/s。
风口的尺寸计算与风管道尺寸的计算基本相同，一般当层高在3 ～ 4米的房间大约取风速在2 ～ 2.5m/s。
3、回风口的吸风速度：回风口位于房间上部时，吸风速度取4 ～ 5m/s，回风口位于房间下部时，若不靠近人员经常停留的地点，取3 ～ 4m/s，若靠近人员经常停留的地点，取1.5 ～2m/s，若用于走廊回风时，取1 ～1.5m/s。
4、风管安装注意事项及风管计算：在风管设计尽量小的情况下保证主管风速5m/s，支管风速3m/s。
（1）风管计算公式：所选设备风量÷3600÷风速=风管截面积；同时注意保证风管：长边÷短边≤4，一般不要＞4，特殊情况特殊对待；（2）风口的选择：所选房间风量÷3600÷风速=散流器喉部截面积；注意：双百叶风口截面积为以上公式所得面积÷0.7。
风管表面积计算公式
风管表面积计算公式
风管表面积是指风管外部表面的面积，它是计算风道壁面损失的关键因素。
在风道系统设计和计算中，掌握风管表面积的计算方法非常重要。
下面将介绍一下风管表面积的计算公式。
风管表面积的计算公式根据不同的风管形状而有所不同。
一般来说，风管可以分为圆形和矩形两种，下面将分别介绍它们的计算公式。
1. 圆形风管表面积计算公式
对于圆形风管，它的表面积可用以下公式进行计算：
S = πDL
其中，S为表面积，π为圆周率，D为风管直径，L为风管长度。
对于圆柱形风管，它的两端为圆形，中间为矩形，可以将其表面积分为两部分，分别计算出矩形部分和圆形部分的面积，然后相加即可。
2. 矩形风管表面积计算公式
对于矩形风管，它的表面积可用以下公式进行计算：
S = 2ab + 2bc + 2ac
其中，S为表面积，a为风管宽度，b为风管高度，c为风管长度。
需要注意的是，在实际应用中，矩形风管的表面积可能会出现许多不规则的形状，需要计算的表面积也需要分为多个部分进行计算。
此时，可以将其分解为多个基本形状（如矩形、三角形、梯形等）的组合，并计算出其各自的表面积，最后将各部分表面积相加即为总表面积。
总之，风管表面积的计算公式主要是根据其形状的不同而不同。
但无论是什么形状，都需要按照一定的计算方法进行计算，以确保风道系统的设计和计算的准确性。
在实际应用中，可以利用计算软件，或手算公式进行计算，并对结果进行比对和验证，以保障风道系统的正常运行。
风量简易计算公式是什么
风量简易计算公式是什么风量是指单位时间内通过风道或管道的空气量，通常以每小时立方米或每小时立方英尺计算。
在工程领域中，对于通风系统的设计和运行管理来说，准确计算风量是非常重要的。
风量的计算可以帮助工程师确定通风系统的风机功率、管道尺寸和风速等参数，从而保证系统的正常运行和效率。
风量的计算通常可以使用简易计算公式来进行估算，这些公式可以帮助工程师在设计和规划通风系统时快速计算出所需的风量，为后续的详细设计提供参考。
下面将介绍一些常用的风量简易计算公式，并讨论它们的应用和限制。
1. 静压法计算风量。
静压法是一种常用的风量计算方法，它基于风道或管道的静压损失来估算风量。
静压损失是指风道或管道中空气流动时由于摩擦和阻力产生的压力损失，它与风速、管道尺寸和管道长度等因素有关。
根据静压法，可以使用以下公式来计算风量：Q = (P1 P2) / (ρ g)。
其中，Q表示风量，单位为立方米/小时；P1和P2分别表示风道或管道两端的静压，单位为帕斯卡；ρ表示空气密度，单位为千克/立方米；g表示重力加速度，单位为米/秒^2。
静压法计算风量的优点是简单易用，只需测量静压即可得到风量。
但是，它的精度较低，只适用于对风量要求不高的场合。
2. 风速法计算风量。
风速法是另一种常用的风量计算方法，它基于风道或管道中的空气流速来估算风量。
风速与风量之间存在着直接的关系，可以使用以下公式来计算风量：Q = A V。
其中，Q表示风量，单位为立方米/小时；A表示风道或管道的横截面积，单位为平方米；V表示空气流速，单位为米/秒。
风速法计算风量的优点是精度较高，适用于对风量要求较高的场合。
但是，它需要测量风道或管道中的空气流速，因此需要相应的测量设备和技术支持。
3. 综合法计算风量。
综合法是一种结合了静压法和风速法的风量计算方法，它可以在一定程度上弥补两种方法的不足。
综合法的基本思想是通过测量风道或管道两端的静压和空气流速，综合考虑静压损失和风速对风量的影响，从而得到更准确的风量计算结果。
风道设计计算方法与步骤(带例题）
风道设计计算方法与步骤(带例题）一．风道水力计算方法风道的水力计算是在系统和设备布置、风管材料、各送、回风点的位置和风量均已确定的基础上进行的。
风道水力计算方法比较多，如假定流速法、压损平均法、静压复得法等。
对于低速送风系统大多采用假定流速法和压损平均法，而高速送风系统则采用静压复得法。
1 ．假定流速法假定流速法也称为比摩阻法。
这种方法是以风道内空气流速作为控制因素，先按技术经济要求选定风管的风速，再根据风管的风量确定风管的断面尺寸和阻力。
这是低速送风系统目前最常用的一种计算方法。
2 ．压损平均法压损平均法也称为当量阻力法。
这种方法以单位管长压力损失相等为前提。
在已知总作用压力的情况下，取最长的环路或压力损失最大的环路，将总的作用压力值按干管长度平均分配给环路的各个部分，再根据各部分的风量和所分配的压力损失值，确定风管的尺寸，并结合各环路间的压力损失的平衡进行调节，以保证各环路间压力损失的差值小于15%。
一般建议的单位长度风管的摩擦压力损失值为0.8~1.5Pa/m。
该方法适用于风机压头已定，以及进行分支管路压损平衡等场合。
3 ．静压复得法静压复得法的含义是，由于风管分支处风量的出流，使分支前后总风量有所减少，如果分支前后主风道断面变化不大，则风速必然下降。
风速降低，则静压增加，利用这部分“复得”的静压来克服下一段主干管道的阻力，以确定管道尺寸，从而保持各分支前的静压都相等，这就是静压复得法。
此方法适用于高速空调系统的水力计算。
二．风道水力计算步骤以假定流速法为例：1．确定空调系统风道形式，合理布置风道，并绘制风道系统轴测图，作为水力计算草图。
2．在计算草图上进行管段编号，并标注管段的长度和风量。
管段长度一般按两管件中心线长度计算，不扣除管件（如三通、弯头）本身的长度。
3．选定系统最不利环路，一般指最远或局部阻力最多的环路。
4．选择合理的空气流速。
风管内的空气流速可按下表确定。
表8-3 空调系统中的空气流速（m/s）5．根据给定风量和选定流速，逐段计算管道断面尺寸，然后根据选定了的风管断面尺寸和风量，计算出风道内实际流速。
风道设计计算的方法与步骤
风道设计计算的方法与步骤评论(3)浏览(1777)[转帖]2010-7-23 15:03:56§8.3 风道设计计算的方法与步骤一．风道水力计算方法风道的水力计算是在系统和设备布置、风管材料、各送、回风点的位置和风量均已确定的基础上进行的。
风道水力计算方法比较多，如假定流速法、压损平均法、静压复得法等。
对于低速送风系统大多采用假定流速法和压损平均法，而高速送风系统则采用静压复得法。
1．假定流速法假定流速法也称为比摩阻法。
这种方法是以风道内空气流速作为控制因素，先按技术经济要求选定风管的风速，再根据风管的风量确定风管的断面尺寸和阻力。
这是低速送风系统目前最常用的一种计算方法。
2．压损平均法压损平均法也称为当量阻力法。
这种方法以单位管长压力损失相等为前提。
在已知总作用压力的情况下，取最长的环路或压力损失最大的环路，将总的作用压力值按干管长度平均分配给环路的各个部分，再根据各部分的风量和所分配的压力损失值，确定风管的尺寸，并结合各环路间的压力损失的平衡进行调节，以保证各环路间压力损失的差值小于15%。
一般建议的单位长度风管的摩擦压力损失值为0.8~1.5Pa/m。
该方法适用于风机压头已定，以及进行分支管路压损平衡等场合。
3．静压复得法静压复得法的含义是，由于风管分支处风量的出流，使分支前后总风量有所减少，如果分支前后主风道断面变化不大，则风速必然下降。
风速降低，则静压增加，利用这部分“复得”的静压来克服下一段主干管道的阻力，以确定管道尺寸，从而保持各分支前的静压都相等，这就是静压复得法。
此方法适用于高速空调系统的水力计算。
<<返回二．风道水力计算步骤以假定流速法为例:1．确定空调系统风道形式，合理布置风道，并绘制风道系统轴测图，作为水力计算草图。
2．在计算草图上进行管段编号，并标注管段的长度和风量。
管段长度一般按两管件中心线长度计算，不扣除管件（如三通、弯头）本身的长度。
3．选定系统最不利环路，一般指最远或局部阻力最多的环路。
风量的计算方法
风量的计算方法风量是指单位时间内通过风道或通风设备的空气流量。
在工程设计、建筑通风、空调系统等领域，风量的计算是非常重要的。
本文将介绍几种常见的计算风量的方法。
一、静压法计算风量静压法计算风量是一种简单有效的方法。
静压法通过测量风道两端的静压差来计算风量。
首先，需要用静压传感器测量风道两端的静压值，然后根据风道的截面积和气体状态方程，可以计算出风道中的风量。
这种方法适用于直线风道和简单的风道系统。
二、速度法计算风量速度法计算风量是一种常用的方法。
速度法通过测量风道中的空气流速来计算风量。
首先，需要用风速仪等设备测量风道中的平均风速。
然后，根据风道的截面积，可以计算出单位时间内通过风道的空气体积，即风量。
这种方法适用于比较复杂的风道系统和通风设备。
三、风压法计算风量风压法计算风量是一种较为准确的方法。
风压法通过测量风道中的总风压来计算风量。
首先，需要用风压传感器测量风道中的总风压，即静压和动压之和。
然后，根据风道的截面积和气体状态方程，可以计算出单位时间内通过风道的空气体积，即风量。
这种方法适用于复杂的风道系统和气流较大的通风设备。
四、热量法计算风量热量法计算风量是一种间接的方法。
热量法通过测量风道中的温度差来计算风量。
首先，需要用温度传感器测量风道两端的温度差，然后根据风道的截面积、气体的密度和定压比热，可以计算出单位时间内通过风道的空气质量，即风量。
这种方法适用于需要同时考虑温度和风量的情况，如空调系统。
以上是几种常见的计算风量的方法。
不同的方法适用于不同的场景和要求。
在实际应用中，需要根据具体情况选择合适的计算方法，并结合其他因素进行综合分析。
同时，为了保证计算结果的准确性，还需要注意测量设备的选择和校准，以及计算公式的正确使用。
通过合理计算风量，可以为工程设计和设备选择提供依据，确保通风系统的正常运行和舒适性。
中央空调风道风速计算方法与风口选择
中央空调风道风速计算方法与风口选择中央空调风口是中央空调系统中用于送风和回风的末端设备，是一种空气分配设备。
送风口将制冷或者加热后的空气送到室内，而回风口则将室内污浊的空气吸回去，两者形成一整个空气循环，在保证室内制冷采暖效果的同时，也保证了室内空气的制冷及舒适度。
风口的大小取决于室内机容量的大小，如果出风口过大，风管过长，则气流速度就会下降，从而影响空调使用效果；如果出风口选择过小，则气流速度会变大，从而导致风直吹人体上引起的不适感，还有可能导致噪音过大。
1、风管内的风速：一般空调房间对空调系统的限定的噪音允许值控制在40 ～ 50dB（A）之间，即相应NR（或NC）数为35 ～ 45dB（A）。
根据设计规范，满足这一范围内噪音允许值的主管风速为4 ～ 7m/s，支管风速为2 ～ 3m/s。
通风机与消声装置之间的风管，其风速可采用8 ～ 10m/s。
2、出风口尺寸的计算：为防止风口噪音，送风口的出风风速宜采用2 ～ 5m/s。
风口的尺寸计算与风管道尺寸的计算基本相同，一般当层高在3 ～ 4米的房间大约取风速在2 ～2.5m/s。
3、回风口的吸风速度：回风口位于房间上部时，吸风速度取4 ～ 5m/s，回风口位于房间下部时，若不靠近人员经常停留的地点，取3 ～ 4m/s，若靠近人员经常停留的地点，取1.5 ～ 2m/s，若用于走廊回风时，取1 ～ 1.5m/s。
4、风管安装注意事项及风管计算：在风管设计尽量小的情况下保证主管风速5m/s，支管风速3m/s。
（1）风管计算公式：所选设备风量÷3600÷风速=风管截面积；同时注意保证风管：长边÷短边≤4，一般不要＞4，特殊情况特殊对待；（2）风口的选择：所选房间风量÷3600÷风速=散流器喉部截面积；注意：双百叶风口截面积为以上公式所得面积÷0.7。
5、计算风管尺寸：（1）等阻尼法（等压法）是一种方便的计算法，适用于多种场合；（2）根据下表确定主风管中的基本阻尼系数：因回风管位于吸风部位，主要承受外部压力，应注意减轻其风管负担。
通风管道的计算方法
通风管道的计算方法一、引言通风管道是建筑物中非常重要的设备之一，它能够将新鲜空气输送到室内，排出室内的污浊空气，保持室内空气的流通和清洁。
在设计和安装通风管道时，需要进行一系列的计算，以确保管道的尺寸和布局能够满足通风系统的要求。
本文将介绍通风管道计算的方法和步骤。
二、通风管道的基本参数在进行通风管道计算之前，需要了解以下几个基本参数：1. 风量：通风系统所需输送的空气量，一般以立方米/小时或立方英尺/分钟表示。
2. 风速：空气在管道中的流速，一般以米/秒或英尺/分钟表示。
3. 压力损失：空气在管道中流动时产生的阻力，一般以帕斯卡或英寸水柱表示。
三、通风管道的计算步骤1. 确定风量：根据建筑物的使用性质和人员密度等因素，确定通风系统所需输送的空气量。
一般情况下，可以参考相关标准或规范进行计算。
2. 确定风速：根据通风系统的要求和管道的布局，确定空气在管道中的流速。
一般情况下，风速不宜过高，以免产生噪音和能耗过大。
3. 计算管道尺寸：根据风量和风速，使用通风管道计算公式，计算出管道的尺寸。
通风管道的尺寸通常以直径或截面积表示。
4. 考虑压力损失：根据通风系统中的风机性能和管道的长度、弯曲等特性，计算出压力损失。
压力损失的计算可以使用通风管道压力损失计算公式或相关的计算表格。
5. 考虑风道材料和形状：通风管道可以采用不同的材料，如镀锌钢板、不锈钢、铝合金等。
根据实际需求和经济性考虑，选择合适的材料和管道形状。
6. 确定管道布局：根据建筑物的结构和通风系统的要求，确定通风管道的布局。
管道的布局应尽量简洁，避免过多的弯曲和分支，以减小压力损失和阻力。
四、通风管道的其他考虑因素除了上述基本步骤外，通风管道的设计和计算还需要考虑以下因素：1. 热损失：通风管道在冬季输送暖空气时，可能会发生热损失。
需要根据实际情况，在计算中考虑热损失，并采取相应的保温措施。
2. 声功率：通风系统中的风机会产生噪音，需要合理设计管道布局和选择静音设备，以减少噪音的传播和影响。
风道设计计算原则及方法
风道设计计算一．风道设计原则1.风管的界面尺寸，应采用国家颁布的通风管道的统一规格，以利于工业化的加工制作。
2.各并联支管之间的计算压力损失差值，应不大于15%。
如果不满足此要求，可以通过调整管径的方法使之达到平衡。
由于管径与总阻力之间有以下的类似关系：⊿P∝D0.22若以D，D'表示调整前后的管径，⊿P、⊿P'表示调整前后的总阻力，则有D'=D（⊿P⊿P'）0.22按照上式调整管径，直到阻力平衡达到要求为此。
此外，在不可能通过确定分支管路管径达到阻力平衡要求时，则可利用风阀进行调节。
3.尽量减少局部部件，以减少局部阻力损失。
4.风机风压的确定，宜按风道总压力损失的10%~15%数值附加；风机风量的大小宜按系统总风量的10%附加。
二．风道的设计计算方法风道的设计计算方法有以下几种：1.流速控制法流速控制法的特点是,先按技术经济要求选定风管的流速，再根据风量确定风管的断面尺寸和阻力。
2.压损平均法压损平均无法也称为当量阻力法。
这种方法的特点是在已知总作用压头的情况下将总压头按干管长度平均分配给各部分，再根据各部分的风量和分配到的作用压头，计算管道断面尺寸。
该方法适用于风机压头已定，以及进行分支管路压损平衡等场合。
3.静压复得法当流体的全压一定时，风速降低，则静压增加。
静压复得法就是利用这种管段内静压和动压的相互转换，由风管的每一分支处复得的静压来克服该管段的阻力，根据这一原则确定风管的断面尺寸。
此法适用于高速空调系统的设计计算。
工程上应用的最多的是流速控制法，下面主要介绍用这种方法进行风道系统的设计计算。
三．假定流速法风道设计计算方法假定流速法的设计计算步骤是：1.绘制系统轴测图，标注各段长度和风量。
2.选定最不利环路（一般是指最长或局部构件最多的分支管路）。
3.选定流速，确定断面尺寸。
4.计算各管段的单位长度摩擦阻力R m和局部阻力Z。
阻力计算应从最不利环路开始。
风机 风道压力计算
风机风道压力计算
风道压力计算是通过考虑风机流量和风道阻力来确定的。
计算风道压力需要知道以下几个参数：
1. 风机流量（Q）：风机的送风量，通常以立方米/小时或立方英尺/分钟表示。
2. 风道尺寸（A）：风道的截面面积，通常以平方米或平方英尺表示。
3. 风道阻力（ΔP）：风道内的摩擦阻力和流动阻力。
计算步骤如下：
1. 将风机流量转换为风速：风速（V）等于风机流量除以风道截面积。
即 V = Q / A。
2. 计算风道阻力：风道阻力可以通过风道阻力计算公式或风道阻力表格进行估算。
通常，风道阻力与风速的平方成正比。
即ΔP = K * V^2，其中K是风道的阻力系数。
3. 最终的风道压力等于风机出口的总压力减去风道阻力。
即 P = P总 - ΔP，其中P总是风机出口的总压力。
这样就可以得到风道的压力。
需要注意的是，这个方法只适用于较简单的风道系统。
对于复杂的风道系统，可能需要使用CFD（计算流体力学）等更复杂的方法来计算风道压力。
关于通风管道阻力的计算与公式和方法
关于通风管道阻力的计算与公式和方法通风管道阻力是指空气在管道内流动过程中所克服的运动阻力，计算和求解通风管道阻力是工程设计中非常重要的一项内容。
下面将介绍通风管道阻力的计算公式和方法。
一、计算公式：通风管道阻力的计算公式一般可以分为两种情况：对于圆形管道，采用简化计算公式；对于非圆形管道，一般采用雷诺数公式或进口流量公式。
1.圆形管道的简化计算公式：（1）流量公式：Q=πd²V/4其中，Q为流量，d为管道直径，V为流速。
（2）雷诺数公式：Re=dVρ/μ其中，Re为雷诺数，ρ为空气密度，μ为空气动力粘度。
（3）彭伯托公式：ΔP=KQ²其中，ΔP为管道阻力，K为阻力系数，Q为流量。
2.非圆形管道的计算公式：非圆形管道的计算公式相对复杂，一般需要根据具体的几何形状和流速情况进行求解。
二、计算方法：通风管道阻力的计算方法主要有以下几种：1.试算法：试算法是通过对不同管道直径和流速的组合进行试算，根据实测数据绘制函数曲线，然后通过函数曲线来计算阻力。
这种方法相对简单易行，适用于不需要精确计算的情况。
2.实测法：实测法是通过在实际通风系统中进行流量和压力的实测，然后根据实测数据来计算阻力。
这种方法的计算结果较为准确，但需要实际设备和条件的支持。
3.数值模拟法：数值模拟法是利用计算机进行数值模拟，通过对通风系统进行建模，并利用数值方法求解流场和压力场分布，从而计算阻力。
这种方法的计算结果精度较高，但需要一定的计算资源和专业软件的支持。
4.经验公式法：经验公式法是通过总结和归纳大量实测数据，得出经验公式来计算阻力。
这种方法适用于一般工程设计情况下的快速计算，但精度相对较低。
三、影响因素：通风管道阻力的计算还需要考虑一些影响因素，如管道长度、管道直径、流速、管道材料、管道内壁粗糙度等。
不同的影响因素会对通风管道阻力产生不同程度的影响，因此在计算阻力时需要综合考虑。
综上所述，通风管道阻力的计算需要根据具体的管道形状和流动条件选择合适的计算公式和方法，并考虑影响因素来进行精确计算。
风量的计算方法范文
风量的计算方法范文风量（Air Flow）是指单位时间内空气通过其中一区域的量，通常以体积单位（立方米/小时，立方英尺/分钟等）来表示。
在工程领域中，计算风量非常重要，因为它影响着通风、空调和暖气系统的设计和运行。
下面将介绍几种常见的风量计算方法：1.速度和面积法：这是最基本的风量计算方法之一、首先需要测量风流截面的面积（A）和风速（V）。
然后，通过乘以面积和速度可以得到风量（Q）：Q=A×V。
例如，如果风速为3米/秒，风流截面的面积为4平方米，则风量为12立方米/秒。
2.等速线法：这种方法用于计算复杂的风流场。
首先将风流截面划分成小方格，并测量每个方格中的风速。
将这些风速值连接起来，形成等速线。
然后，根据等速线的间距和长度计算每个方格的面积。
最后，将这些面积值相加，即可得到风量。
3.等分点法：这种方法适用于计算分散点的风流场。
首先需要在风流截面上确定一组等距的分散点，并测量每个点处的风速。
然后，计算每个点周围的小面积，并将风速值和小面积相乘。
最后，将这些小面积乘积相加，即可得到总的风量。
4.压力差法：这种方法适用于计算通过通道或管道中的风量。
首先需要测量风道的两个点之间的静压差（△P）。
然后，根据通道的几何形状和气体的密度计算出通道的阻力。
最后，使用阻力和静压差的关系来计算风量。
5.风速捕捉器法：这种方法通常用于室外环境中的风速测量。
风速捕捉器是一种装置，可以根据被风吹过的面积和时间来测量风速。
通过将测得的风速应用于截面积，即可计算出风量。
需要注意的是，以上方法只是一些常见的风量计算方法，根据具体的应用场景，还可能需要使用其他更复杂的方法来计算风量。
此外，风量计算还需要考虑一些其他因素，如温度、湿度和空气密度等。
在工程设计和施工过程中，准确计算风量对于确保系统的正常运行至关重要。
因此，建议在实际操作中结合相关标准和规范，以确保风量计算的准确性和可靠性。
风量的计算方法_风压和风速的关系
风量的计算方法_风压和风速的关系在通风工程、空调系统、工业生产等众多领域中，风量的计算以及风压和风速之间的关系都是非常重要的概念。
正确理解和掌握这些知识，对于优化系统设计、提高能源利用效率以及确保设备正常运行都具有至关重要的意义。
首先，我们来了解一下风量的计算方法。
风量，简单来说，就是单位时间内通过某一截面的空气体积。
其计算方法会因具体的应用场景和条件而有所不同。
在通风系统中，如果已知风道的截面积和空气的流速，那么风量（Q）可以通过截面积（A）乘以流速（v）来计算，即 Q ＝ A × v 。
例如，风道的截面积为 1 平方米，空气流速为 5 米/秒，那么风量就是5 立方米/秒。
在一些特定的设备或场景中，风量的计算可能会更加复杂。
比如在风机性能测试中，可能会使用皮托管等测量仪器来测量压力差，然后通过特定的公式计算风量。
接下来，我们探讨一下风压和风速的关系。
风压是指由于空气流动而在垂直于气流方向上产生的压力。
风速则是空气流动的速度。
风压和风速之间存在着密切的关系，这种关系可以用伯努利方程来描述。
在理想情况下，忽略空气的粘性和可压缩性，风压（P）与风速（v）的平方成正比，即 P ＝ 05 ×ρ × v² ，其中ρ 是空气的密度。
从这个公式可以看出，风速的增加会导致风压的急剧增加。
这意味着在设计通风系统或其他与空气流动相关的设备时，需要充分考虑风速变化对风压的影响。
例如，在高层建筑的通风系统中，由于风速随着高度的增加而增加，风压也会相应增大。
如果在设计时没有充分考虑这一因素，可能会导致风道破裂、设备损坏等问题。
在实际应用中，我们常常需要根据已知的风压来计算风速，或者根据已知的风速来计算风压。
如果已知风压，要求风速，可以通过对上述公式进行变形得到：v＝√（2P ／ρ) 。
如果已知风速，要求风压，直接使用 P ＝05 × ρ × v² 即可。
风速风量计算公式
风速风量计算公式风速风量的计算可是个挺有趣的事儿呢！咱们先来说说风速的计算。
风速，简单来说就是风跑的速度。
那怎么算呢？一般我们会用到这样一个公式：风速（米/秒）= 距离（米）÷时间（秒）。
比如说，有一阵风在 10 秒钟内吹过了 50 米的距离，那风速就是 50÷10 = 5 米/秒。
那风量又是啥呢？风量其实就是在一定时间内通过某个区域的风的体积。
计算风量的公式通常是：风量（立方米/秒）= 风速（米/秒）×风道截面积（平方米）。
给您讲个我之前遇到的事儿。
有一次，我去参观一个工厂的通风系统。
那个工厂的负责人跟我抱怨，说他们车间的通风效果不太好，总感觉闷得慌。
我就想着帮他们看看是不是风速或者风量出了问题。
我先测量了风道的尺寸，计算出了风道的截面积。
然后，我用一个小仪器测了一下风经过一个固定点的时间和距离，算出了风速。
结果发现，风速比正常要求的低了不少。
经过一番检查，原来是风道里堆积了一些杂物，挡住了风的去路，导致风速变慢，风量自然也就跟着变小了。
咱们接着说啊，在实际生活中，风速风量的计算非常重要。
比如在建筑设计中，要是算错了风速风量，那房间的通风效果可能就会很差，住起来不舒服。
在空调系统里，如果风量不够，就没办法有效地调节室内温度和湿度，夏天热得要命，冬天又冷得打哆嗦。
再比如，在气象学里，风速风量的准确测量和计算能帮助我们预测天气，提前做好防范灾害的准备。
要是计算有误，可能会导致对台风、龙卷风等灾害的预警不准确，那后果可就严重啦！还有哦，在环保领域，监测工厂排放的废气的风速风量，可以帮助我们判断对环境的影响程度，从而采取相应的措施来保护环境。
总之，风速风量的计算虽然看起来有点复杂，但只要掌握了方法，了解了它的重要性，就能在很多方面派上用场。
就像我遇到的那个工厂，如果能早点准确计算和调整风速风量，工人们就能在更舒适的环境里工作啦！希望通过我上面的这些讲解，能让您对风速风量的计算公式有更清楚的了解和认识。
风量计算方法
风量计算方法风量计算是指根据空气流动的速度和截面积来确定空气的流量，通常用于工业生产中的通风、空调系统设计以及空气质量监测等领域。
正确的风量计算可以保证系统的正常运行，提高能源利用率，同时也能够保证室内空气的清新和舒适。
下面将介绍几种常见的风量计算方法。
首先，最常见的风量计算方法是利用空气流速和截面积来计算。
通过在管道内部安装风速测量仪器，可以准确地测量空气的流速。
然后，通过测量管道的截面积，即管道横截面的面积，可以得到管道内空气的流量。
这种方法简单直接，适用于一般的通风系统和空调系统。
其次，还可以利用风压来进行风量计算。
在一些特殊的工业生产场所，由于空气流速较大或者管道形状复杂，无法直接测量空气流速。
这时可以利用风压传感器来测量管道内的风压，然后通过风压和管道的特性参数来计算出空气的流量。
这种方法适用于一些特殊的工业场所，可以准确地得到空气流量的数据。
另外，还有一种常见的风量计算方法是利用风量计来进行测量。
风量计是一种专门用于测量空气流量的仪器，通常包括热式风量计、旋翼风量计、超声波风量计等。
这些风量计可以直接测量管道内空气的流量，无需额外的计算步骤，具有测量精度高、操作简便等优点。
除了以上几种方法外，还有一些其他的风量计算方法，如利用风道阻力、风机性能曲线等进行计算。
这些方法通常需要结合空气动力学理论和流体力学知识，适用于一些复杂的工程设计和科研领域。
总的来说，风量计算是工程设计和空气质量监测中非常重要的一部分，正确的风量计算方法可以保证系统的正常运行和室内空气的清新舒适。
在实际应用中，需要根据具体的工程需求和实际情况选择合适的风量计算方法，并结合实际测量数据进行验证，以确保计算结果的准确性和可靠性。
