结构的刚度计算
关于结构侧向刚度的计算

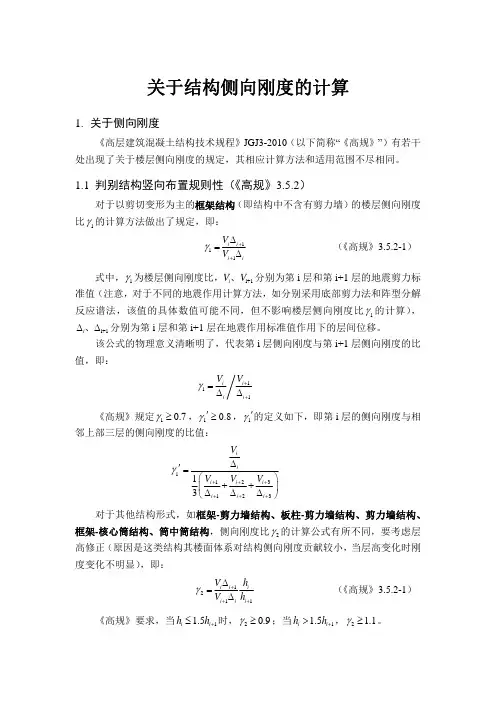

关于结构侧向刚度的计算1. 关于侧向刚度《高层建筑混凝土结构技术规程》JGJ3-2010（以下简称“《高规》”）有若干处出现了关于楼层侧向刚度的规定，其相应计算方法和适用范围不尽相同。
1.1 判别结构竖向布置规则性（《高规》3.5.2）对于以剪切变形为主的框架结构（即结构中不含有剪力墙）的楼层侧向刚度比1γ的计算方法做出了规定，即： 111i i i i V V γ++∆=∆ （《高规》3.5.2-1）式中，1γ为楼层侧向刚度比，i+1i V V 、分别为第i 层和第i+1层的地震剪力标准值（注意，对于不同的地震作用计算方法，如分别采用底部剪力法和阵型分解反应谱法，该值的具体数值可能不同，但不影响楼层侧向刚度比1γ的计算），i+1i ∆∆、分别为第i 层和第i+1层在地震作用标准值作用下的层间位移。
该公式的物理意义清晰明了，代表第i 层侧向刚度与第i+1层侧向刚度的比值，即：111ii i i V V γ++=∆∆ 《高规》规定10.7γ≥，10.8γ'≥，1γ'的定义如下，即第i 层的侧向刚度与相邻上部三层的侧向刚度的比值： 112312313i i i i i i i i V V V V γ++++++∆'=⎛⎫++ ⎪∆∆∆⎝⎭对于其他结构形式，如框架-剪力墙结构、板柱-剪力墙结构、剪力墙结构、框架-核心筒结构、筒中筒结构，侧向刚度比2γ的计算公式有所不同，要考虑层高修正（原因是这类结构其楼面体系对结构侧向刚度贡献较小，当层高变化时刚度变化不明显），即： 1211i i i i i i V h V h γ+++∆=∆ （《高规》3.5.2-1）《高规》要求，当11.5i i h h +≤时，20.9γ≥；当11.5i i h h +>，2 1.1γ≥。
可以看出，《高规》关于该类结构考虑层高修正后的侧向刚度比2γ的限值要求较框架结构的侧向刚度比1γ严。
另外，《高规》还要求，对结构底部嵌固层，该比值2 1.5γ≥。
第六章结构的位移计算和刚度计算
各点的位置产生（相对）移动（线位移），使 杆件横截面产生（相对）转动（角位移）。 2、位移的分类：6种 绝对位移：点（截面）线位移––分解成水平、 垂直两方向 截面角位移： 杆件角位移： 相对位移：两点（截面）相对线位移––沿连线 方向 两截面相对角位移： 两杆件相对角位移：
3、引起位移的原因 A、荷载作用：（荷载→内力→变形→位移） B、温度改变：静定结构，温度改变，→0应力 非0应变→结构变形 （材料胀缩引起的位移性质同） C、支座移动；(无应力，无应变，但几何位置 发生变化) 6-2-2单位荷载法
Nl l EA
若将式改写为 及轴向线应变 l 代入，则可得出胡克定律的 l 另一表达式为
l 1 N l E A
，并以轴向应力
N A
E
故胡克定律也可简述为：当杆内应力不超 过材料的比例极限（即正应力与线应变成正比 的最高限应力）时，应力与应变成正比。
例题6-1-1 有一横截面为正方形的阶梯形砖柱， 由上下I、II两段组成。其各段的长度、横截面 尺寸和受力情况如图2-12所示。已知材料的弹 性模量E＝0.03×105MPa，外力P＝50kN。试 P 求砖柱顶面的位移。 解：假设砖柱的基础没有沉陷， A P P Ⅰ 3m 则砖柱顶面A下降的位移等于全 B 柱的缩短。由于柱上、下两段 4m 的截面尺寸和轴力都不相等， Ⅱ C 故应用公式
例题6-1-2 在图所示的结构中，杆AB为钢杆， 横截面为圆形，其直径d＝34mm；杆BC为木 杆，横截面为正方形，其边长a＝170mm。二 杆在点B铰接。已知钢的弹性模量E1＝ 2.1×105MPa，木材顺纹的弹性模量E2＝ 0.1×105MPa。试求当结构在点B作用有荷载P ＝40kN时，点B的水平位移及铅直位移。 解： （1）取出节点B为脱离体，并以N1、N2分别表 示AB及BC二杆的内力。运用平衡方程 P 40 Y 0 由 ，可得 N1 80kN o
刚度计算公式

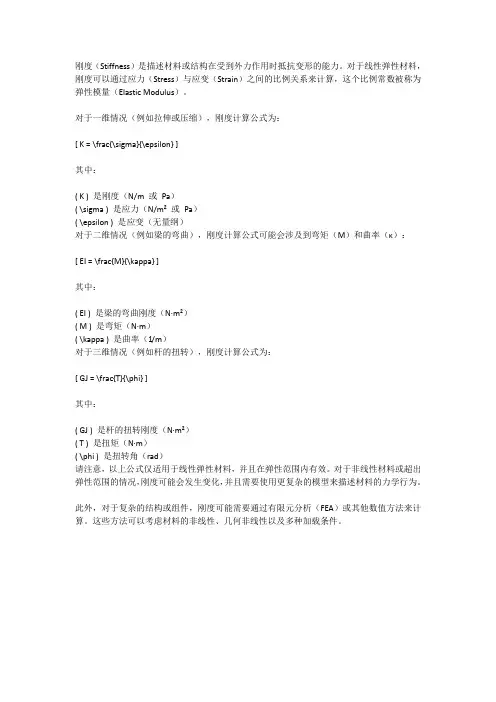

刚度（Stiffness）是描述材料或结构在受到外力作用时抵抗变形的能力。
对于线性弹性材料，刚度可以通过应力（Stress）与应变（Strain）之间的比例关系来计算，这个比例常数被称为弹性模量（Elastic Modulus）。
对于一维情况（例如拉伸或压缩），刚度计算公式为：
[ K = \frac{\sigma}{\epsilon} ]
其中：
( K ) 是刚度（N/m 或Pa）
( \sigma ) 是应力（N/m²或Pa）
( \epsilon ) 是应变（无量纲）
对于二维情况（例如梁的弯曲），刚度计算公式可能会涉及到弯矩（M）和曲率（κ）：
[ EI = \frac{M}{\kappa} ]
其中：
( EI ) 是梁的弯曲刚度（N·m²）
( M ) 是弯矩（N·m）
( \kappa ) 是曲率（1/m）
对于三维情况（例如杆的扭转），刚度计算公式为：
[ GJ = \frac{T}{\phi} ]
其中：
( GJ ) 是杆的扭转刚度（N·m²）
( T ) 是扭矩（N·m）
( \phi ) 是扭转角（rad）
请注意，以上公式仅适用于线性弹性材料，并且在弹性范围内有效。
对于非线性材料或超出弹性范围的情况，刚度可能会发生变化，并且需要使用更复杂的模型来描述材料的力学行为。
此外，对于复杂的结构或组件，刚度可能需要通过有限元分析（FEA）或其他数值方法来计算。
这些方法可以考虑材料的非线性、几何非线性以及多种加载条件。
结构的刚度
第一节 刚度定义
• 刚度是在力的作用下，产生单位位移时 所需的作用力
• Ｋ＝Ｐ／Δ
Hale Waihona Puke ＰABC
B
Δ
• Ｐ＝ Δ＊Ｋ
• 对于刚度较大的物体使之产生位移需要 较大的力。
• Δ ＝Ｐ／Ｋ
• 当外力一定时，物体的位移与它的刚度 成反比。
第二节 杆件的刚度概念
• 轴向刚度是产生单位轴向伸长或者缩短 所需的轴向力；
• 杆件的线刚度是杆件横截面抗弯刚度Ｅ ＊Ｉ被杆件的长度去除的值．
• i=E*I/l • 杆件的弯曲变形与外力Ｍ成正比，与杆
件的线刚度i成反比．
έ －－－轴向应变
Ｍ＝Ｅ＊Ｉ＊dθ/dx=E*Ｉ*ρ Ρ曲率－－单位长度转角变化
第三节 截面的弯曲刚度
Ｍ ＝ dθ
• Ｅ＊Ｉ
dx
• Ｅ＊Ｉ叫杆件的弯曲刚度．对长度相同的杆件， Ｅ＊Ｉ越大，杆件抗弯能力越强．
例：估计木梁的变形大小
杆件长，横截面积和材料相同时，截面惯 性Ｉ大的杆件抗弯能力强．
第四节 杆件的线刚度
• 抗弯刚度是产生单位转角所需的弯矩。
N
• K轴=
dl
K弯=
E*A
=
dx
Ｍ
=
dθ
E*Ｉ dx
• 单位：力／长度，力矩／转角
• 杆件的轴向刚度与乘积Ｅ＊Ａ成正比， 与杆件的长度成反比；
• 抗弯刚度与Ｅ＊Ｉ成反比，与杆件的长 度成反比。
每产生单位轴向应变所需的作用力为Ｅ＊Ａ Ｎ＝Ｅ＊Ａ＊dl/dx=E*A*έ
结构刚度和自振频率

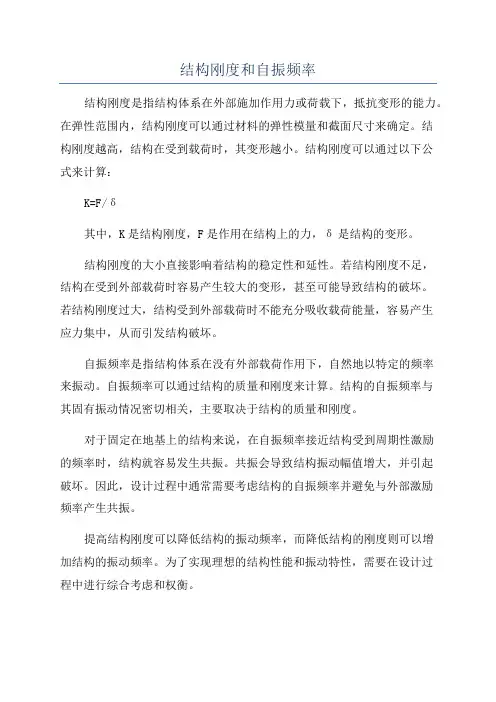

结构刚度和自振频率结构刚度是指结构体系在外部施加作用力或荷载下，抵抗变形的能力。
在弹性范围内，结构刚度可以通过材料的弹性模量和截面尺寸来确定。
结构刚度越高，结构在受到载荷时，其变形越小。
结构刚度可以通过以下公式来计算：K=F/δ其中，K是结构刚度，F是作用在结构上的力，δ是结构的变形。
结构刚度的大小直接影响着结构的稳定性和延性。
若结构刚度不足，结构在受到外部载荷时容易产生较大的变形，甚至可能导致结构的破坏。
若结构刚度过大，结构受到外部载荷时不能充分吸收载荷能量，容易产生应力集中，从而引发结构破坏。
自振频率是指结构体系在没有外部载荷作用下，自然地以特定的频率来振动。
自振频率可以通过结构的质量和刚度来计算。
结构的自振频率与其固有振动情况密切相关，主要取决于结构的质量和刚度。
对于固定在地基上的结构来说，在自振频率接近结构受到周期性激励的频率时，结构就容易发生共振。
共振会导致结构振动幅值增大，并引起破坏。
因此，设计过程中通常需要考虑结构的自振频率并避免与外部激励频率产生共振。
提高结构刚度可以降低结构的振动频率，而降低结构的刚度则可以增加结构的振动频率。
为了实现理想的结构性能和振动特性，需要在设计过程中进行综合考虑和权衡。
总之，结构刚度和自振频率是结构设计中非常重要的概念。
结构刚度决定了结构对外部载荷的抵抗能力，而自振频率则表示了结构在没有外部载荷作用下自然振动的频率。
在设计过程中，需要合理选择结构刚度和自振频率，以确保结构的稳定性、耐久性和抗震安全性。
刚度系数 (2)

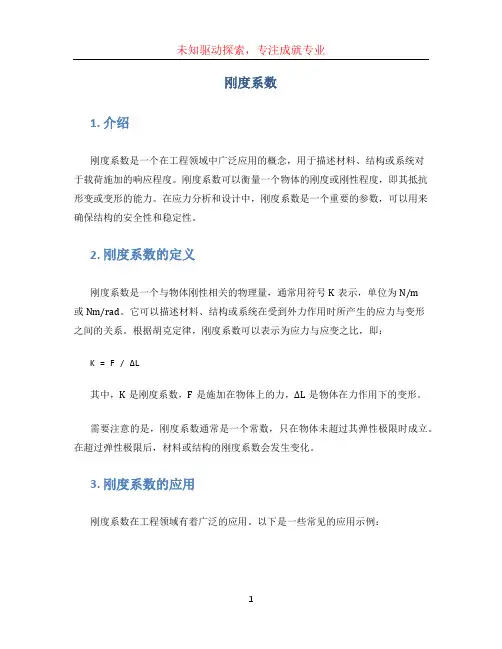

刚度系数1. 介绍刚度系数是一个在工程领域中广泛应用的概念，用于描述材料、结构或系统对于载荷施加的响应程度。
刚度系数可以衡量一个物体的刚度或刚性程度，即其抵抗形变或变形的能力。
在应力分析和设计中，刚度系数是一个重要的参数，可以用来确保结构的安全性和稳定性。
2. 刚度系数的定义刚度系数是一个与物体刚性相关的物理量，通常用符号K表示，单位为N/m或Nm/rad。
它可以描述材料、结构或系统在受到外力作用时所产生的应力与变形之间的关系。
根据胡克定律，刚度系数可以表示为应力与应变之比，即：K = F / ΔL其中，K是刚度系数，F是施加在物体上的力，ΔL是物体在力作用下的变形。
需要注意的是，刚度系数通常是一个常数，只在物体未超过其弹性极限时成立。
在超过弹性极限后，材料或结构的刚度系数会发生变化。
3. 刚度系数的应用刚度系数在工程领域有着广泛的应用。
以下是一些常见的应用示例：3.1 结构设计在结构设计过程中，刚度系数被用来评估结构的稳定性和安全性。
通过计算结构元素的刚度系数，可以确定结构的刚度分布情况，并进行结构的优化设计。
例如，在桥梁设计中，刚度系数可以用来评估桥梁的抗弯刚度，以确保桥梁在承受重载时不发生过度变形或破坏。
3.2 材料性能评估刚度系数也可以用于评估材料的性能。
根据刚度系数的大小，可以判断材料的刚性，从而推断材料的强度和硬度等性质。
一般来说，刚度系数越大，材料的刚性越高，意味着材料对应力的响应更加迅速，具有更好的强度和硬度。
3.3 振动分析在振动分析中，刚度系数被用来描述振动系统对于外力激励的响应情况。
通过测量系统在不同频率下的刚度系数，可以得到系统的共振频率和阻尼特性。
这对于设计和调整机械和结构的振动性能非常有用。
4. 刚度系数的计算方法刚度系数的计算通常需要通过实验或数值模拟进行。
以下是几种常见的计算方法：4.1 弹性模量法弹性模量法是一种常用的计算刚度系数的方法，它基于材料的弹性模量和截面面积。
建筑工程中的强度与刚度计算
施工过程中的监控与检测
01
在施工过程中，应对结构的变形 、位移和应力等参数进行实时监 测，以确保施工质量和安全。
02
对于关键部位和重要结构，应采 用无损检测技术进行质量检测， 以确保结构在使用过程中具有足 够的可靠性和耐久性。
06
结论
强度与刚度在建筑工程中的重要性
确保结构安全
强度和刚度是衡量结构安全性的重要指标，通过计算可以确保结构 在各种载荷下的稳定性，防止因承载不足而发生破坏或变形。
结构设计的影响
结构形式
不同的结构形式对强度和 刚度有不同的要求，如框 架结构、剪力墙结构和悬 索结构等。
构件连接
构件之间的连接方式和质 量对结构的整体强度和刚 度有重要影响。
预应力技术
预应力技术可以提高结构 的抗裂性和刚度，减少结 构的变形。
环境因素的影响
温度变化
温度变化可能导致结构产生热胀 冷缩，影响结构的强度和刚度。
提高工程质量
准确的强度和刚度计算有助于优化设计方案，减少不必要的材料浪 费和结构冗余，从而提高工程质量。
降低工程成本
通过合理的强度和刚度计算，可以在满足安全性和功能性的前提下， 选择更为经济合理的材料和设计方案，从而降低工程成本。
未来研究方向与展望
新型材料的强度与刚度研究
随着新型材料的不断涌现，对其强度和刚度的研究将成为未来的 重要研究方向，以适应建筑行业的发展需求。
抗压强度
抗压强度是指材料在压力作用下不发生破裂的最大应 力值。
输入 标题
详细描述
抗压强度是评估材料在承受压力时抵抗破裂的能力的 重要参数。在建筑工程中，抗压强度决定了结构在承 受垂直或水平压力时的稳定性。
总结词
计算方法
刚度的计算公式
刚度的计算公式
在机械设计过程中，刚度的计算公式是一个重要的工具。
它可以帮助工程师正确计算材料刚度和构件位移、变形等参数。
在此，本文将阐述刚度计算的常见方法和公式。
一、刚度的概念
刚度是指一个物体受力时结构的阻力，它是一个测量材料强度和形状的比值（一般单位是MPa/mm），这个比值越大，材料耐受力越大，可以承受更大的应力，形状也更加稳定。
二、刚度计算公式
（1）有偏力的情况下：
刚度=支撑力/位移
其中，位移是指支撑力的作用下物体的距离变化量，支撑力是指根据正常荷载或指定力介质施加的所有外力。
（2）无偏力的情况下：
刚度=应力/应变
其中，应力是指物体在正常荷载或指定力介质作用下受到的外力，应变是指按照特定外力情况下物体形变量。
三、刚度计算实例
假设一个圆形截面受到一个偏载，半径为20mm，偏载作用时，
物体位移为8mm，刚度计算公式为：
刚度=支撑力/位移=0.25MPa/mm
四、刚度计算的实际应用
刚度的计算是机械设计过程中一个重要的环节。
它可以帮助设计人员准确地估算机构的可靠性、精度及构件的位移变形，以及它们抗载荷的能力。
此外，它还可以帮助设计人员准确地估算材料的强度和形状，以便采用最合适的材料来构建机构。
另外，刚度计算也可用于估算滑动系统动态性能，以及振动、噪音等。
以上就是有关刚度计算公式的详细介绍。
总之，在机械设计中，刚度计算公式是一种重要的手段，可以用于确定材料和机构的力学性能，以及估算滑动系统的动态性能和振动噪音。
结构动力学的刚度系数柔度系数
P
1 k1
P
1 k2
P
1 k1
1 k2
k1 、k2 — 楼层刚度
k1
12i1 h12
k2
12i2 h22
总刚度： k P 1
1 k1
1 k2
串联一般公式：
1 1 1 1 n 1
k k1 k2
kn k j1 j
▲ 楼层刚度与位移法刚度系数的关系
EI∞
k2
EI∞
1 k1
k
my
（惯性力和弹力）
解：（刚度法）
由∑MA=0 得：
2m(2 y) l my 5l k(4 y) l 0
52
45
化简得：
33my 16ky 0
16k
33m
[例9]建立图示结构的振动方程，并计算自振频率。
A
m E1I1=∞ m
EA=∞
A
m E1I1=∞ m
k
（等效图）
EI
l /2
l /2
l
解：（刚度法）
(2l)3 l3
48EI 6EI
k
1
6EI l3
由∑MA=0
得： m( y )
l
my l
ky l
0
22
化简得： 5my 4ky 0
4k 5m
24EI 5ml 3
1y 2
y
（位移几何关系）
ky
A
m(1 y) 2
my
（惯性力和弹力）
k12=k21=－k2
k22=k2
3. 应用举例
求图示三层刚架的顶端侧移。
P
解： 1）计算各楼层（侧移）刚度
i3
i2
i1
第四章 结构刚度计算
毕业设计计算书Guang Xi university of technology 第四章结构（构件）刚度计算和荷载基本信息现浇框架柱和剪力墙的混凝土强度等级采用C40，现浇混凝土楼盖及框架梁和主梁的等级选用C30。
为简化计算，计算剪力墙的内力和位移时，忽略纵横墙的共同工作。
把计算方向上的剪力墙作为“一”字形截面剪力墙。
第一节框架刚度计算一、框架梁线刚度计算现浇混凝土结构框架梁的转动刚度应考虑楼板的影响。
框架梁的线刚度计算见表4－1－1。
表4－1－1框架梁线刚度注：主梁截面惯性矩考虑楼板平面外刚度影响，按《高规》第5.2.2条乘以放大系数计算。
其计算公式如下中跨：32212bhI I⨯==，边跨：31.51.512bhI I⨯==，线刚度：EIil=。
二、框架柱刚度计算（一）框架柱线刚度计算框架柱抗弯刚度见表4－1－2。
毕业设计计算书Guang Xi university of technology表4－1－2 框架柱线刚度（二）框架柱抗侧刚度和抗推刚度计算对于高宽比小于50m，且高宽比小于4的建筑物，仅考虑梁柱弯曲变形引起的柱侧移刚度，忽略柱的轴向变形。
框架柱的抗侧刚度应考虑与其相连的框架梁的影响，以梁、柱线刚度的比值K和抗侧刚度修正系数α来衡量。
柱的抗侧刚度和抗推刚度计算见表4－1－3。
表4－1－3 框架柱抗侧刚度（D值）注：1.系数K 为梁柱线刚度比，其值为2b c i K i ∑=(一般层)，bci K i ∑=(底层)。
b i 为计算平面内与柱子两端刚接的梁的线刚度。
2.修正系数α的值计算如下：2K K α=+(一般层)，0.5K Kα+=(底层)。
3.H 为层高。
三、框－剪抗侧力模型中框架刚度框剪结构协同工作中框架抗推刚度可取各层延高度的加权平均值，即NHhCC iFi F 9910563.3104.415.3175.345.3385.34.3645.34.374.322.4478.32.449.35.4446.4⨯=⨯⨯+⨯⨯+⨯+⨯+⨯⨯+⨯+⨯==∑第二节 剪力墙刚度计算剪力墙的等效抗侧刚度计算采用连梁连续化的假定，即假定：1）连梁是延整片墙高度连续均匀分布的，且忽略连梁的轴向变形；2）剪力墙的截面几何特征和材料性能延高度无变化；3）结构各层层高均匀相等。
弹簧刚度系数计算公式
弹簧刚度系数计算公式
1.钢丝弹簧的刚度系数计算公式：
钢丝弹簧是一种较为常见的弹簧结构，其刚度系数可以根据以下公式进行计算：
k=(Gd^4)/(8ND^3)
其中
k是弹簧的刚度系数；
G是钢丝的剪切模量；
d是钢丝的直径；
N是弹簧的有效圈数；
D是弹簧的平均直径。
2.螺旋弹簧的刚度系数计算公式：
螺旋弹簧是一种常见的弹簧结构，其刚度系数可以根据以下公式进行计算：
k=(Gd^4)/(8D^3n)
其中
k是弹簧的刚度系数；
G是螺旋弹簧钢丝的剪切模量；
d是螺旋弹簧钢丝的直径；
D是螺旋弹簧的平均直径；
n是螺旋弹簧的圈数。
3.压缩弹簧的刚度系数计算公式：
压缩弹簧是一种常见的弹簧结构，其刚度系数可以根据以下公式进行计算：
k=(Gd^4)/(8D^3)
其中
k是弹簧的刚度系数；
G是弹簧钢丝的剪切模量；
d是弹簧钢丝的直径；
D是弹簧的直径。
需要注意的是，上述公式只给出了一些常见类型弹簧的刚度系数计算公式。
在实际应用中，由于弹簧的形状和特性各异，可能需要根据具体情况进行适当调整。
此外，要注意单位的恰当使用。
计算刚度系数时，常使用国际单位制中的牛顿和米。
在进行计算时，使用正确的单位可以保证计算结果的准确性。
最后，当计算弹簧刚度系数时，还应注意所用公式适用的范围和假设条件是否符合实际情况。
在实际应用中，还应结合实际使用环境以及所需的设计要求进行综合考虑和选择。
结构的刚度和抗震能力怎么计算
结构的刚度和抗震能力怎么计算
结构的刚度和抗震能力怎么计算
1）水平地震作用的双向的，结构布置应使结构能抵抗任意方向的地震作用。
通常，可使结构沿平面上两个主轴方向具有足够的刚度和搞震能力。
结构的抗震能力则是结构承载力及延性的综合反映。
2）结构刚度选择时，虽可考虑场地特征，选择结构刚度，以减少地震作用效应，但也要注意控制结构变形的增大，过大的变形将会因P-Δ效应过大而导致结构破坏。
3）结构除需要满足水平方向的刚度和抗震能力外，还应具有足够的抗扭刚度和抵抗扭转振动的能力。
现有抗震设计计算中不考虑地震地面运动的扭转分量，在概念设计中应注意提高结构的抗扭刚度和抵抗扭转振动的能力。
第 1 页共1 页。
结构的刚度计算范文
结构的刚度计算范文一、结构的刚度概述结构的刚度是指结构在受到外力作用时产生的抗力，并且具有阻碍形变的能力。
在结构分析和设计中，刚度通常通过刚度矩阵或柔度矩阵来描述。
刚度矩阵可以通过结构的几何参数和材料参数来求解，从而得到结构的刚度信息。
二、结构的刚度计算方法1.刚度法刚度法是通过建立结构的刚度方程系统进行刚度计算的一种方法。
首先，将结构划分为单元，建立每个单元的刚度矩阵。
然后，根据单元的拓扑关系和约束条件，将单元刚度矩阵组装成整个结构的刚度矩阵。
最后，通过求解刚度方程组，得到结构的位移和应力分布。
刚度法适用于各种结构类型的刚度计算，但对于复杂结构，单元的建立和刚度矩阵的组装较为复杂。
2.弹性力学方法弹性力学方法是通过应力—应变关系，计算结构的刚度和应力分布的一种方法。
根据结构的材料特性和受力情况，可以得到材料的弹性模量和泊松比等参数。
然后，通过应力—应变关系，将结构的受力情况转化为应变和位移，进而计算结构的刚度和变形。
弹性力学方法适用于线性弹性材料的刚度计算，但对于非线性和超弹性材料，需要考虑材料的非线性特性和应变硬化等因素。
3.有限元方法有限元方法是一种将结构离散为有限个单元，通过单元间的刚度关系计算整个结构的刚度的方法。
首先，将结构按照一定的离散规则划分为单元，建立每个单元的刚度矩阵。
然后，根据单元的连接关系和约束条件，将单元刚度矩阵组装成整个结构的刚度矩阵。
最后，通过求解刚度方程组，得到结构的位移和应力分布。
有限元方法适用于各种结构类型的刚度计算，具有较高的计算精度和灵活性。
4.渐进弹性力学方法渐进弹性力学方法是通过渐进弹性力学原理，计算结构的刚度和应力分布的一种方法。
渐进弹性力学方法利用结构的渐进响应行为和应力局部化现象，通过运用变体原理和渐进流行度原理，建立线弹性刚度与载荷关系的微分方程组，并通过求解微分方程组得到结构的刚度和变形。
三、刚度计算的工程应用结构的刚度计算在工程设计中具有广泛的应用。
刚度的计算公式
刚度的计算公式一词“刚度”源自力学，代表一个物体在外力作用下产生的变形或应变的程度。
它表示物体在力或载荷作用下所能承受的抗力及其运动性能，是衡量物体与其他物体交互作用时可靠性的基础指标。
它也是材料结构及结构机构力学设计的重要标准。
我们可以从两个角度，来代表刚度的计算公式。
从物理学角度，根据力学基本定理，可以用以下公式表达刚度：刚度＝变形量/外力，即：K =x / F其中K为刚度，Δx为物体作用力时的变形量，F为外加力。
这个表达式说明，物体受到外加力F时，变形量Δx越小，则刚度越大。
从力学角度，刚度由力学系统对于外加力及应力的反应构成，可以用以下公式表达：刚度＝反应力/变形量，即：K =F /x其中K为刚度，ΔF为物体作用力的反应力，Δx为变形量。
这个表达式也表明物体作用力F时，变形量Δx越小，则刚度越大。
由上述公式可以得知，刚度在力学中描述为抗力与载荷之间的关系，这对结构机构的力学设计具有重要意义。
当计算刚度值时，机械工程师需要确定物体受力时的变形量，然后根据上述公式计算出刚度大小。
实际应用中，刚度的计算公式不仅仅限于结构机构的力学设计，它也被用于其它领域，比如工程设计，机器设计，仪器设计，精密测量等。
比如，在计算机控制系统中，需要利用刚度的计算公式来确定控制系统的反应特性，从而决定控制系统的稳定性。
在机器人控制系统中，刚度公式也可以用来估算机器人的运动性能，以期达到最佳运行状态。
同时，刚度公式也可以用来对材料结构进行有效地分析，用以标定材料结构的刚度。
也就是说，利用刚度公式，可以确定物体在受力作用时，各项应力是否达到其承受力。
比如，用刚度公式可以确定桁架的抗侧力性，用以衡量桁架的稳定性，这也是刚度公式的一个重要应用。
总而言之，刚度是衡量物体的重要力学性能指标，计算它的公式也被广泛应用于材料结构、结构机构力学设计及其它各个方面。
只要正确地计算出刚度值，就能够确保结构物的安全性以及可靠性，并为材料结构的力学设计提供重要的参考信息。
结构力学侧移刚度计算公式
结构力学侧移刚度计算公式1 结构力学侧移刚度简介结构力学是研究建筑物、桥梁、机械等实体结构在力学作用下的反应和稳定行为的学科。
在结构力学中，侧移刚度是一个非常重要的概念。
侧移刚度是结构物在水平荷载作用下产生的相对位移与荷载之比。
2 侧移刚度计算公式侧移刚度计算公式是侧移刚度与刚度有关的公式，其具体公式如下：K = F / U其中，K表示结构物的侧移刚度，F表示荷载，U表示相对位移。
3 侧移刚度的功能和作用结构物如果承受不了水平荷载，就会向一侧倾斜或是产生位移。
因此，侧移刚度可以充分说明结构物的抗侧移能力。
侧移刚度较小的结构物，其抗侧移能力较弱，容易受到水平荷载的影响，因此需要进行有效的改进。
4 侧移刚度与结构物设计的关系设计结构物时，首先要对结构物的抗侧移能力进行充分分析。
如果结构物的侧移刚度较小，说明其抗拔能力很差，需要增加钢筋、加粗柱子等方法来增强结构物的强度，以提高其抗拔能力。
如果结构物的侧移刚度较大，则说明其抗拔能力较强，可以在设计之初就减少钢筋数量、减小柱子的横截面积等操作，以降低建造成本、提高施工效率。
5 结构物侧移刚度的识别和改进方法识别结构物侧移刚度的方法主要有两种：一是在设计之初进行数值分析和仿真计算，以确定结构物的侧移刚度，二是在结构物建造完成之后进行实验分析，通过实验数据对结构物的侧移刚度进行识别。
改进结构物侧移刚度的方法主要有两种：一是加强结构物的荷载承受能力，增加钢筋、加粗柱子等方法来增强结构物的强度；二是增加结构物的水平稳固性，采用加厚基础、增加横向墙体等方法来提高结构物的整体稳定性。
6 总结侧移刚度是结构物的一项重要参数，是衡量结构物抗侧移能力的关键指标。
在结构物设计和建造过程中，充分考虑结构物的侧移刚度，并采取有效的措施对其进行优化和提高，对提高结构物的整体稳定性、减少建造成本具有重要的实际意义。
结构的刚度计算
建筑力学行动导向教学案例教案提纲模块六：静定结构的位移计算及刚度校核6.1.1 杆系结构的位移杆系结构在荷载或其它因素作用下，会发生变形。
由于变形，结构上各点的位置将会移动，杆件的横载面会转动，这些移动和转动称为结构的位移。
图6-1 刚架的绝对位移图6-2刚架的相对位移我们将以上线位移、角位移及相对位移统称为广义位移。
除荷载外，温度改变、支座移动、材料收缩、制造误差等因素，也将会引起位移，如图11.3(a) 和图11.3(b)所示。
图6-3其他因素引起的位移6.1.2 计算位移的目的在工程设计和施工过程中，结构的位移计算是很重要的，概括地说，计算位移的目的有以下三个方面：1、验算结构刚度。
即验算结构的位移是否超过允许的位移限制值。
2、为超静定结构的计算打基础。
在计算超静定结构内力时，除利用静力平衡条件外，还需要考虑变形协调条件，因此需计算结构的位移。
3、在结构的制作、架设、养护过程中，有时需要预先知道结构的变形情况，以便采取一定的施工措施，因而也需要进行位移计算。
建筑力学中计算位移的一般方法是以虚功原理为基础的。
本章先介绍虚功原理，然后讨论在荷载等外界因素的影响下静定结构的位移计算方法。
6.2.构件的变形与刚度校核6.2.1轴心拉压变形一、纵向变形1、拉压杆的位移：等直杆在轴向外力作用下，发生变形，会引起杆上某点处在空间位置的改变，即产生了位移△l。
2、计算公式N N F F l l dx dx dx E EA EA σε∆====⎰⎰⎰ 图6-4轴心受拉变形EAlF l N =∆—— EA 称为杆的拉压刚度 （4-2）上式只适用于在杆长为l 长度N 、E 、A 均为常值的情况下， 即在杆为l 长度内变形是均匀的情况[例6.2-1]某变截面方形柱受荷情况如图6-5所示，F=40KN 上柱高3m 边长为240mm,下柱高4m 边长为370mm ，E=0.03×105 Mpa 。
试求：该柱顶面A 的位移。
结构刚度计算
结构刚度计算一、引言结构刚度计算是结构力学中的重要内容之一。
在工程设计和施工过程中，需要对结构的刚度进行准确计算，以确保结构的稳定性和安全性。
本文将从结构刚度的定义、计算方法、影响因素等方面进行阐述，以期能对读者有所帮助。
二、结构刚度的定义结构刚度是指结构在受到外力作用时，抵抗变形的能力。
在计算结构刚度时，需要考虑结构的几何形状、材料性质以及约束条件等因素。
结构刚度通常通过计算结构的弹性系数和刚度矩阵来确定。
三、结构刚度的计算方法1. 刚度矩阵法刚度矩阵法是一种常用的计算结构刚度的方法。
它将结构划分为多个单元，根据单元的几何形状和材料性质，计算出每个单元的刚度矩阵，然后将这些刚度矩阵组装成整个结构的刚度矩阵。
最后，通过对刚度矩阵进行求逆运算，可以得到结构的位移响应。
2. 有限元法有限元法是一种近似计算结构刚度的方法。
它将结构划分为多个小单元，每个小单元内的刚度可以通过解析解或经验公式计算得到。
然后，通过组装这些小单元的刚度矩阵，可以得到整个结构的刚度矩阵。
有限元法的优点是适用于任意复杂的结构形状，但需要注意选择合适的单元类型和网格划分。
四、影响结构刚度的因素1. 结构的几何形状结构的几何形状对刚度的计算有着重要影响。
一般来说，结构的尺寸越大，刚度越高。
此外，结构的形状也会影响刚度的分布，例如柱子的刚度在轴向比较高，而在弯曲方向较低。
2. 材料的性质材料的弹性模量是影响结构刚度的重要因素。
不同材料具有不同的弹性模量，弹性模量越大，结构的刚度也越大。
此外，材料的屈服强度、抗弯强度等性质也会影响结构的刚度。
3. 约束条件约束条件是指结构在受力时的边界条件。
不同的约束条件会导致结构的刚度分布不同。
例如，在一根悬臂梁上施加力，梁的刚度将在受力点处最大，而在悬臂端较小。
五、结构刚度的应用结构刚度的计算在工程设计和施工过程中具有重要意义。
通过准确计算结构的刚度，可以评估结构的稳定性和安全性。
同时，结构刚度的计算也为结构优化提供了依据，可以通过调整结构的几何形状、材料性质和约束条件等因素，来改善结构的刚度性能。
钢结构的计算公式
钢结构的计算公式钢结构的计算公式一、引言钢结构是一种常用的建筑结构，其计算公式的准确性对于结构的安全性至关重要。
本文将详细介绍钢结构计算公式的相关知识，包括受力分析、强度计算、刚度计算等方面。
二、受力分析1. 桁架结构受力分析在桁架结构中，每个节点上受力平衡是关键，根据受力平衡可以得到节点处的受力方程。
常用的计算公式有：- 节点受力平衡方程- 钢材弹性变形计算公式2. 悬挑梁结构受力分析在悬挑梁结构中，梁的自重、外部荷载等都需要考虑在内，可以通过以下公式计算受力情况：- 悬挑梁的自重计算公式- 外部荷载引起的受力计算公式三、强度计算1. 杆件强度计算钢结构中的杆件需要满足一定的强度要求，常用的强度计算公式有：- 杆件抗弯强度计算公式- 杆件抗压强度计算公式- 杆件抗剪强度计算公式2. 连接件强度计算连接件承担着钢结构中的力传递任务，常用的强度计算公式有：- 螺栓连接的强度计算公式- 焊缝连接的强度计算公式四、刚度计算1. 杆件刚度计算杆件的刚度对于结构的整体性能起到重要作用，在计算杆件刚度时，可以使用以下公式：- 杆件弹性模量的计算公式- 杆件截面惯性矩的计算公式2. 连接件刚度计算连接件的刚度影响着结构的整体刚度，常用的刚度计算公式有：- 螺栓连接的刚度计算公式- 焊缝连接的刚度计算公式五、结论以上是钢结构计算公式的详细介绍，通过对受力分析、强度计算和刚度计算等方面的公式应用，可以准确计算钢结构的力学性能。
在实际工程中，应根据具体情况选择适当的公式进行计算。
【附件】本文档所涉及附件如下：1. 结构荷载计算表2. 钢材强度参数表3. 连接件强度参数表【法律名词及注释】本文档所涉及的法律名词及注释如下：1. 施工安全法：指施工现场的安全管理法规和详细实施细则。
2. 建筑法：指涉及建筑工程规范性文件的法律。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑力学行动导向教学案例教案提纲模块六：静定结构的位移计算及刚度校核6.1.1 杆系结构的位移杆系结构在荷载或其它因素作用下，会发生变形。
由于变形，结构上各点的位置将会移动，杆件的横载面会转动，这些移动和转动称为结构的位移。
图6-1 刚架的绝对位移图6-2刚架的相对位移我们将以上线位移、角位移及相对位移统称为广义位移。
除荷载外，温度改变、支座移动、材料收缩、制造误差等因素，也将会引起位移，如图11.3(a) 和图11.3(b)所示。
图6-3其他因素引起的位移6.1.2 计算位移的目的在工程设计和施工过程中，结构的位移计算是很重要的，概括地说，计算位移的目的有以下三个方面：1、验算结构刚度。
即验算结构的位移是否超过允许的位移限制值。
2、为超静定结构的计算打基础。
在计算超静定结构内力时，除利用静力平衡条件外，还需要考虑变形协调条件，因此需计算结构的位移。
3、在结构的制作、架设、养护过程中，有时需要预先知道结构的变形情况，以便采取一定的施工措施，因而也需要进行位移计算。
建筑力学中计算位移的一般方法是以虚功原理为基础的。
本章先介绍虚功原理，然后讨论在荷载等外界因素的影响下静定结构的位移计算方法。
6.2.构件的变形与刚度校核6.2.1轴心拉压变形一、纵向变形1、拉压杆的位移：等直杆在轴向外力作用下，发生变形，会引起杆上某点处在空间位置的改变，即产生了位移△l。
2、计算公式N N F F l l dx dx dx E EA EA σε∆====⎰⎰⎰ 图6-4轴心受拉变形EAlF l N =∆—— EA 称为杆的拉压刚度 （4-2）上式只适用于在杆长为l 长度N 、E 、A 均为常值的情况下， 即在杆为l 长度内变形是均匀的情况[例6.2-1]某变截面方形柱受荷情况如图6-5所示，F=40KN 上柱高3m 边长为240mm,下柱高4m 边长为370mm ，E=0.03×105 Mpa 。
试求：该柱顶面A 的位移。
解：1.绘内力图图6-5二、横向变形 1、横向变形(公式6-1)2.横向变形因数或泊松比（公式6-2）【例6.2-2】 一矩形截面钢杆，其截面尺寸b ×h =3mm ×80mm ，材料的E =200GPa 。
经拉伸试验测得：在纵向100mm 的长度内，杆伸长了0.05mm ，在横向60mm 的高度内杆的尺寸缩小了0.0093mm ，试求：⑴ 该钢材的泊松比；⑵ 杆件所受的轴向拉力F P 。
解：（1）求泊松比。
求杆的纵向线应比ε求杆的横向线应变ε′求泊松比μ（2）计算杆受到的轴向拉力由虎克定律σ=ε·E 计算图示杆件在F P 作用下任一横截面上的正应力 σ=ε·E =5×10-4×200×103=100MPa333352522.4010310120104100.03102400.03103701.86BC BC AB AB AB BC AB BCN l N l l l l EA EA ∆=∆+∆=+-⨯⨯⨯-⨯⨯⨯=+⨯⨯⨯⨯=-求变形：a a d -1=∆a a∆-='εεεν'=νεε-='410510005.0-⨯==∆=l l ε4'1055.1600093.0-⨯-=-=∆=a a ε31.01051055.144'=⨯⨯-==--εεμAF N=σM eM eγOBAϕ可求得在F P 作用下，杆件横截面上的轴力F N=σ·A =100×3×80=24×103 =24kN该杆为二力杆，任一截面上的轴力与两端拉力相等，即F N=F P ，所以该杆受到的轴向外力F P=24kN 。
6.2.2等直圆轴扭转时的变形及刚度条件1、转角计算公式扭转角（ϕ）：任意两截面绕轴线转动而发生的角位移。
图6-6pp 1dx d e e ll M M lx GI GI ϕγρ===⎰⎰pe M lGI ϕ=（公式6-3） p GI 称为圆轴扭转刚度，它表示轴抵抗扭转变形的能力。
2、刚度校核（公式6-4）6.2.3梁的位移及刚度校核 一、梁的位移 1、 梁的位移梁平面弯曲时，每个截面都发生了移动和转动，如图6-7所示。
横截面形心在垂直于轴线方向的线位移称为挠度，用w 表示。
对于水平方位的梁，规定w 向下为正。
实际上梁平面弯曲时横截面形心沿梁的轴线方向还有线位移。
工程中梁的变形一般为小变形，曲率很小，弯曲引起的最大轴向位移不足杆长的十万分之一，所以忽略这种轴向位移。
横截面的角位移θ称为转角。
在图6-7b 所示的坐标系下，以顺时针转向的θ为正。
图6-7 梁的弹性曲线与梁的位移梁的位移计算方法有挠曲线方程法、叠加法、图乘法，一般采用图乘法。
[]θφ≤⨯⎪⎪⎭⎫⎝⎛=π180max p max GI T2、挠曲线方程法通常梁的挠度是沿x 轴变化的，称为挠度方程：()w f x =，如图6-7所示。
//()tan ()dwf x dxf x θθθ==≈∴= ()//()322//11x w M EIw ρ==±⎡⎤+⎢⎥⎣⎦由于1dwdxθ=<< 所以2()//2x M d w w dx EI==± 积分得 图6-8挠度w 正负号确定（相反）/()1x w M dx C EIθ==-+⎰()1x w M dx dx Cx D EI⎡⎤=-++⎣⎦⎰⎰ 积分常数C 、D 利用梁的边界条件确定。
【例6.2-3】一悬臂梁在自由端受集中力Fp 作用。
试求梁的转角方程和挠度方程，并求最大转角和最大挠度。
（EI 为常数）解：1、弯矩方程为()()x M F l x =--2、挠曲线近似微分方程为()"x M Fl Fxw EIEI-=-=3、一次积分得 21()2Fx Flx C EI θ=-+ （1） 二次积分得 231()26Flx Fx w Cx D EI =-++ (2) 4、边界条件 x=0 w=0θ=0代入（1）（2）式得C=0;D=0 5、转角方程及挠度方程为22Flx Fx EI EI θ=- 2326Flx Fx w EI EI=-6、转角、挠度的最大值均发生在自由端。
2max2Fl EI θ= 3max 3Fl w EI= 3、叠加法在工程设计手册中列有常见梁的位移的计算结果（如表6-1所示），可供计算时查用。
表6-1 梁的最大挠度与最大转角公式梁及荷载类型最大转角最大挠度EIl F P B 22=θEIl F w P 33max =EIMl B =θEIMl w 22max =EIql B 63=θEIql w 84max =2l b a ==时 =A θ－EIl F P B 162=θb a =2l =时 EIl F w P 483max ==A θ-EIql B 243=θEIql w 38454max =二、梁的刚度校核梁的位移过大，则不能正常工作。
比如桥梁的挠度过大，车辆通过时将发生很大的振动。
必须将位移限制在工程允许的范围内。
对于梁的挠度，其许可值以许可的挠度与梁跨长之比⎥⎦⎤⎢⎣⎡l w 为标准。
土木工程的⎥⎦⎤⎢⎣⎡l w 值对于不同类型的梁差别较大，在10001~2501 之间，铁路钢桁梁为9001. 梁的刚度条件为: []θθ≤⎥⎦⎤⎢⎣⎡≤max max l w l w （公式6-5）应当指出，对于一般土建工程中的构件，强度要求如能满足，刚度条件一般也能满足。
因此，在设计工作中，刚度要求比起强度要求来，常处于次要地位。
但是，当正常工作条件对构件的位移限制很严，或按强度条件所选用的构件截面过于单薄时，刚度条件也可能起控制作用。
【例6.2-5】 如6-11图示简支木梁。
横截面为圆形。
已知F P=3.6kN ，l =4m 木材的容许应力[σ]=10MPa ，弹性模量E =10×103MPa,容许相对挠度[f /l ]=1/250，试选择木梁的直径。
图6-11解 (1)画梁的弯矩图。
（2）由梁的正应力强度条件设计截面由得满足正应力强度时梁的抗弯截面系数为：又圆形截面的抗弯截面系数计算公式为所以梁满足正应力强度时应有 F M3.6kN/mmkN 6.3max ⋅=M ][maxmax σσ≤=zW M 3536max mm 103.6mm 10106.3][⨯=⨯=≥σM W z 323d W z π=53106.332⨯≥d π实际结构取(3) 对直径为d =160mm ，的梁进行刚度校核由表查得该梁的最大挠度发生在跨中，其值为：满足刚度要求因此，该木梁的直径取为d =160mm 。
三、提高梁抗弯刚度的措施梁的挠度和转角与梁的抗弯刚度EI 、梁的跨度l 、荷载作用情况有关，那么，要提高梁的抗弯刚度可以采取以下措施：（1） 增大梁的抗弯刚度EI梁的变形与梁的抗弯刚度EI 成反比，增大梁的抗弯刚度EI 将使梁的变形减小，从而提高其刚度。
增大梁的EI 值主要是设法增大梁截面的惯性矩I 值，一般不采用增大E 值的方法。
在截面面积不变的情况下，采用合理的截面形状，即来用材料尽量远离中性轴的截面形状，比如采用工字形、箱形、圆环形等截面，可显著提高惯性矩。
（2） 减小梁的跨度L梁的变形与其跨度的n 次幂成正比。
设法减小梁的跨度L ，将有效地减小梁的变形，从而提高其刚度。
在结构构造允许的情况下，可采用两种办法减小L 值。
①增加中间支座 如图 6-12 a 所示简支梁跨中的最大挠度为EIql f a 38454=；图6-12b 所示在跨中增加一中间支座，则梁的最大挠度约为原梁的38１，即=bf 38１a f 。
图6-12②两端支座内移 如图6-13所示，将简支梁的支座向中间移动而变成外伸梁，一方面减小了梁的跨度，从而减小梁跨中的最大挠度；另一方面在梁外伸部分的荷载作用下，使梁跨中产生向上的挠度（图6-13c ），从而使梁中段在荷载作用下产生的向下的挠度被抵消一部分，减小了梁跨中的最大挠度值。
mm154≥d mm160=d ()mm 9.14mm 6416014.3101048104106.348433333max =⎪⎪⎪⎪⎭⎫ ⎝⎛⨯⨯⨯⨯⨯⨯⨯==P EI l F y ⎥⎦⎤⎢⎣⎡<=⨯=l f l y 26911049.143max图6-13(3) 改善荷载的作用情况在结构允许的情况下，合理地调整荷载的位置及分布情况，以降低弯矩，从而减小梁的变形，提高其刚度。
如图6-14所示，将集中力分散作用，甚至改为分布荷载，则弯矩降低，从而梁的变形减小，刚度提高。
图6-146.3结构的位移计算6.3.1 虚功原理和单位荷载法 一、 变形体的虚功原理W 11=21F P1∆11 梁弯曲后，再在点2外加静力荷载F P2，梁产生新的弯曲(图6-15c)。
