ACS510变频器恒压供水参数设定
ACS510恒压供水一拖三系统图及参数表

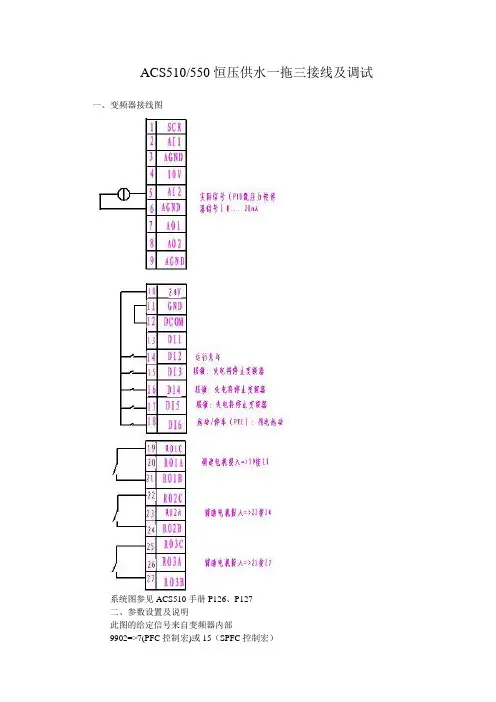

ACS510/550恒压供水一拖三接线及调试一、变频器接线图系统图参见ACS510手册P126、P127二、参数设置及说明此图的给定信号来自变频器内部9902=>7（PFC控制宏)或15（SPFC控制宏）9905=〉电机额定电压9906=〉电机额定电流（选取三电机中最大值）9907=〉电机额定频率9908=〉电机额定转速9907=〉电机额定功率(选取三电机中最大值）1002=>6（DI6）1003=>1(FORWARD）1102=〉7（EXT2）1304=>如压力表是4～20mA,应设为41401、1402、1403=>31(PFC）1601=〉2（DI2）4010=〉194011=>定义内部给值8117=>2(辅机数量）8718=〉自动切换间隔（>0才有效）8120=>38123=〉2（循环软启）8127=>3（电机数量）8109（起动频率）、8112(停止频率）、8115(辅机起动延时时间）8115（辅机停止延时时间）=〉说明:f最小 <8112<8109<f最大81组其余参数请结合ACS510手册及现场实际设置如需要睡眠功能:4022=〉7（内部）4023=〉说明：f最小<40234024、4026=>睡眠延时、唤醒延时4025=>唤醒偏差三、循环工作时序：1、ROI（继电器1)吸合，这样接触器K1也吸合,M1变频起动。
2、如果压力不够，准备将M2投入。
于是：●变频器暂时停机,RO1断开,K1断开；●RO2吸合，因此K2吸合，M2投入变频；●RO1吸合，因此K1。
1吸合保持，M1投入工频。
3、如果压力还不够,准备将M3投入,于是:●变频器暂时停机，RO2断开,因此K2断开,K1。
1保持，M1继续工频运行●RO3吸合，因此K3吸合，M3变频●RO2吸合，因此K2。
1吸合并保持，M2投入工频4、如果此时M1、M2工频运行，M3变频,实际压力高于给定压力●RO1断开，这时K1。
ABBACS510变频器主要参数设定
ABBACS510变频器主要参数设定ABBACS510变频器是ABB公司生产的一款中低压变频器，主要用于驱动各种电动机，在各种工业场合中广泛应用。
变频器主要参数的设置包括输入电压、输出电压、额定频率、输出电流、过载能力、过程控制参数等。
以下是ABBACS510变频器主要参数的设定详解：1.输入电压：输入电压表示变频器工作时的电源电压。
一般情况下，输入电压为380V/400V/415V/440V等，根据实际电源的电压来决定。
在设备安装前，需要确认设备的输入电压，以免发生设备损坏或发生故障。
2.输出电压：输出电压表示变频器对电机的输出电压。
输出电压的设定要根据电机的额定电压来进行调节。
一般情况下，输出电压与输入电压相同，但是也可以通过变频器的参数设定进行调节。
在设备调试和运行过程中，需要保持输出电压的稳定，在电机额定电压的范围内进行调节。
3.额定频率：额定频率表示电机的额定工作频率。
一般情况下，额定频率为50Hz或60Hz，根据实际需求来进行设定。
在实际工作中，需要根据生产工艺的要求以及电源的供电频率来确定变频器的额定频率。
4.输出电流：输出电流表示变频器对电机的输出电流。
输出电流的设定取决于电机的额定电流和负载要求。
根据实际需要进行设定，将输出电流控制在电机额定电流的范围内。
5.过载能力：过载能力表示变频器对负载的适应能力。
在设备运行中，可能会出现瞬时的负载过大的情况，要求变频器具有一定的过载能力，能够稳定地工作并驱动负载。
6.过程控制参数：过程控制参数包括加速时间、减速时间、PID参数等。
加速时间和减速时间表示电机从静止状态到额定转速或从额定转速到静止状态的时间。
PID参数表示变频器对于开闭环控制的参数，实现对负载的精确控制。
以上是ABBACS510变频器主要参数的设定。
在实际使用过程中，需要根据具体的应用要求和工艺要求进行参数的设定，并进行调试和优化，以保证变频器的正常运行。
ACS510恒压供水一拖三系统图及参数表
ACS510/550恒压供水一拖三接线及调试一、变频器接线图系统图参见ACS510手册P126、P127二、参数设置及说明此图的给定信号来自变频器内部9902=>7(PFC控制宏)或15（SPFC控制宏）9905=>电机额定电压9906=>电机额定电流（选取三电机中最大值）9907=>电机额定频率9908=>电机额定转速9907=>电机额定功率（选取三电机中最大值）1002=>6（DI6）1003=>1（FORW ARD）1102=>7（EXT2）1304=>如压力表是4~20mA，应设为41401、1402、1403=>31（PFC）1601=>2（DI2）4010=>194011=>定义内部给值8117=>2（辅机数量）8718=>自动切换间隔（>0才有效）8120=>38123=>2（循环软启）8127=>3（电机数量）8109（起动频率）、8112（停止频率）、8115（辅机起动延时时间）8115（辅机停止延时时间）=>说明：f最小 <8112<8109<f最大81组其余参数请结合ACS510手册及现场实际设置如需要睡眠功能：4022=>7（内部）4023=>说明：f最小<40234024、4026=>睡眠延时、唤醒延时4025=>唤醒偏差三、循环工作时序：1、ROI（继电器1）吸合，这样接触器K1也吸合，M1变频起动。
2、如果压力不够，准备将M2投入。
于是：●变频器暂时停机，RO1断开，K1断开；●RO2吸合，因此K2吸合，M2投入变频；●RO1吸合，因此K1.1吸合保持，M1投入工频。
3、如果压力还不够，准备将M3投入，于是：●变频器暂时停机，RO2断开，因此K2断开，K1.1保持，M1继续工频运行●RO3吸合，因此K3吸合，M3变频●RO2吸合，因此K2.1吸合并保持，M2投入工频4、如果此时M1、M2工频运行，M3变频，实际压力高于给定压力●RO1断开，这时K1.1掉电，M1停止工频运行5、如果实际压力仍高于给定压力●RO2断开，这时K2.1掉电，M2停止工频运行，只有M3变频运行6、如果此时压力又不够，这时：●RO3断开，K3断开停止变频器运行●RO1闭合，K1吸合，M1变频运行●RO闭合，K3.1吸合并保持，M3工频运行7、注意：在电机起动之前，可以随意将S1、S2和S3开关拨动零位和手动位，这样变频器就找不到该位的电机。
ACS510恒压供水一拖三系统图及参数表
ACS510/550恒压供水一拖三接线及调试一、变频器接线图系统图参见ACS510手册P126、P127二、参数设置及说明此图的给定信号来自变频器内部9902=> 15（SPFC控制宏）9905=>电机额定电压9906=>电机额定电流（选取三电机中最大值）9907=>电机额定频率9908=>电机额定转速9907=>电机额定功率（选取三电机中最大值）1002=>6（DI6）1003=>1（FORW ARD）1102=>7（EXT2）1304=>如压力表是4~20mA，应设为41401、1402、1403=>31（PFC）1601=>2（DI2）4010=>194011=>定义内部给值8117=>2（辅机数量）8718=>自动切换间隔（>0才有效）8120=>38123=>2（循环软启）8127=>3（电机数量）8109（起动频率）、8112（停止频率）、8115（辅机起动延时时间）8115（辅机停止延时时间）=>说明：f最小 <8112<8109<f最大81组其余参数请结合ACS510手册及现场实际设置如需要睡眠功能：4022=>7（内部）4023=>说明：f最小<40234024、4026=>睡眠延时、唤醒延时4025=>唤醒偏差三、循环工作时序：1、ROI（继电器1）吸合，这样接触器K1也吸合，M1变频起动。
2、如果压力不够，准备将M2投入。
于是：●变频器暂时停机，RO1断开，K1断开；●RO2吸合，因此K2吸合，M2投入变频；●RO1吸合，因此K1.1吸合保持，M1投入工频。
3、如果压力还不够，准备将M3投入，于是：●变频器暂时停机，RO2断开，因此K2断开，K1.1保持，M1继续工频运行●RO3吸合，因此K3吸合，M3变频●RO2吸合，因此K2.1吸合并保持，M2投入工频4、如果此时M1、M2工频运行，M3变频，实际压力高于给定压力●RO1断开，这时K1.1掉电，M1停止工频运行5、如果实际压力仍高于给定压力●RO2断开，这时K2.1掉电，M2停止工频运行，只有M3变频运行6、如果此时压力又不够，这时：●RO3断开，K3断开停止变频器运行●RO1闭合，K1吸合，M1变频运行●RO闭合，K3.1吸合并保持，M3工频运行7、注意：在电机起动之前，可以随意将S1、S2和S3开关拨动零位和手动位，这样变频器就找不到该位的电机。
ACS510参数设置
ACS510参数设置
ACS510参数设置
1、按EXIT（退出）键、一步一步直到回到正常模式。
（1)在正常模式下按MENU（菜单）键。
注：在这时显示屏的中间区域会出现多个模式列表，而在右上角显示Main menu（主菜单）。
2、使用UP/DOWN（上\下）按键会滚动到想要的模式。
3、按ENTER（进入）键进入高亮显示的那个模式
下面分别介绍了其它的各种模式
参数模式
使用参数模式查看和手动设置参数
1、在主菜单选择PARAMETERS（参数）
2、按UP/DOWN（上/下）键滚动到相应的参数组，接着按SEL （选中）键。
3、按UP/DOWN（上/下）键滚动到组中的参数。
4、按EDIT（编辑）键。
5、按UP/DOWN（上/下）键设定所需要的参数值。
注意：可以在设置模式显示默认值，同时按UP/DOWN（上/下）键。
6、按SAVE（存储）键保存要更改的参数值或按CANCEL （取消）键回到设置模式，未存储的参数将取消。
7、按EXIT回到参数列表。
ACS510变频器参数设置
ACS510变频器参数设置1.电机参数设置：首先需要设置电机的额定功率、额定电压和额定转速等基本参数。
这些参数可以从电机的电气参数名牌上获取。
输入这些参数可以帮助变频器更好地控制电机的运行。
2.基本运行参数设置：包括基本的运行模式、控制方式和调速范围等。
可以根据实际情况选择恒定转速控制、恒定扭矩控制或者恒定电流控制等运行模式。
控制方式可以选择开环控制或闭环控制。
调速范围也需要根据具体需求进行设置。
3.速度闭环参数设置：如果选择闭环控制方式，则需要进行速度闭环参数设置。
参数包括速度环比例系数、速度环积分系数和速度环补偿系数等。
这些参数的设置可以根据实际的调速要求进行调整，以达到良好的速度稳定性和响应性。
4.数据通信参数设置：ACS510变频器可以与上位机进行通信，实现远程控制和监视。
通信参数需要进行设置，包括通信协议、通信速率和通信地址等。
这样可以方便地进行参数调整和状态监测。
5.保护参数设置：ACS510变频器内置了多种保护功能，包括过流保护、过载保护、过压保护和欠压保护等。
这些保护参数需要进行设置，以保护电机和变频器的安全运行。
6.应用特定参数设置：根据具体的应用需求，还可以进行一些特定参数的设置。
比如，如果是用于泵站的变频器，可以设置最大和最小压力限制，以实现对水泵的自动控制。
总结起来，ACS510变频器参数设置需要根据具体的应用需求进行调整，以实现最佳的调速效果和保护措施。
参数设置包括电机参数设置、基本运行参数设置、速度闭环参数设置、数据通信参数设置、保护参数设置和应用特定参数设置等。
通过合理的参数设置，ACS510变频器可以更好地满足不同应用场合的需求。
ACS510恒压供水参数表
ACS510恒压供水参数表序号参数号参数值参数说明备注99组:启动数据此参数组专门用于配置变频器及电机数据199010=ENGLIS选择所显示的语言基本型操作面板无中文显示299026应用宏06为PID宏39905380V电机额定电压必须等于电机铭牌上的值4990621.3A电机额定电流必须等于电机铭牌上的值5990750Hz电机额定频率必须等于电机铭牌上的值699082900r/min电机额定转速必须等于电机铭牌上的值7990911KW电机额定功率必须等于电机铭牌上的值10组:输入指令定义用于启停的外部控制源810010=NOT SET定义外部控制1(EXT1)不使用外部控制1(EXT1) 910021=DI1定义外部控制2(EXT2)DI1为2线制起停1010031=FORWARD定义电机转向方向固定为正转11组:给定选择定义变频器如何选择控制源1111012=REF2(%)-给定控制盘给定选择选择控制盘为百分比给定1211027=EXT2此参数用于选择外部1/外部2选择外部控制21311030=KEYPAD 本参数定义外部给定1的信号源给定来自控制盘1411040Hz给定1最小限值外部给定1的最小值为0Hz 15110550Hz给定1最大限值外部给定1的最大值为50Hz 16110619给定值2选择给定值来源于PID1的输出1711070%给定2最小值外部给定2的最小值为0% 181108100%给定2最大值外部给定2的最大值为100%1912010恒速选择未选择,恒速功能无效2013040%AI2低限定义AI2的低限为0% 211305100%AI2高限定义AI2的高限为100%2214018继电器输出1 当监控器1(3201)设定的参数超过限幅值(3203)时继电器动作23140210继电器输出2 当监控器2(3204)设定的参数高于限幅值(3206)时继电器动作12组:恒速运行本参数定义了一组恒速设定13组:模拟输入这组参数定义了模拟输入的限幅值和滤波时间14组:继电器输出定义了每个继电器动作的条件24140430s 继电器1延时接通继电器1延时30s后接通,避免增泵信号在临界点波动25140630s继电器2延时接通继电器2延时30s后接通,避免减泵信号在临界点波动261501103AO1赋值定义AO1为变频器实际输出频率271604故障复位选择定义只有控制盘才能复位故障28200323A 最大电流变频器最大输出电流为23A 2920051=ENABLE 过压调节器允许过压调节器工作3020061=ENABLE TIME欠压调节器欠压调节器最大工作时限为500毫秒31200720Hz 最小频率定义了变频器输出的最小频率为20Hz 32200850Hz 最大频率定义了变频器输出的最大频率为50Hz3321018起运功能斜坡起动3421021=COAST 停车功能直接切断电机电源，电机自由停车21组：起动/停止这组参数定义了电机的启运和停止方式15组:模拟输出定义变频器模拟信号输出(电流信号0--20mA)16组:系统控制定义了系统控制参数,如锁定、复位和使能功能20组：限幅这组参数对电机的频率、电流等做出最大和最小限定3521080=OFF 禁止起动禁止起运无效3621135s启动延时当启动条件满足之后，变频器经过5秒延时等待后开始启动电机3422010加减速曲线选择选择未使能，使用第1组斜坡曲线参数35220230s 加速时间（第1组参数）设定曲线1由0Hz升到最高频率所需的时间为30S3622035s 减速时间（第1组参数）设定曲线1由最高频率减到0Hz所需的时间为5S3722040.1速度曲线形状（第1组参数）设定加减速曲线1为S曲线3825010=OFF 危险速度选择关闭此功能393201103监控器1参数设定变频器实际输出频率为监控器1的值40320249.7监控器1低限设定监控器1的低限为49.7Hz 41320349.9监控器1高限设定监控器1的高限为49.9Hz 423204130监控器2参数设定PID反馈值为监控器2的值43320567监控器2低限设定监控器2的低限为67%44320667.1监控器2高限设定监控器1的高限为67.1%32组：监控器监控器监控某个参数，当该参数超过限定值后使继电器动作22组：加速/减速这组参数定义了加减速积分曲线的低斜率25组：危险频率变频器在运行时将跨过所设定的危险频率段，避免机械共振454001 1.5增益46400215s积分时间4740030s微分时间4840041s微分滤波4940050=NOT偏差值取反反馈信号减小时，引起电机转速上升50401019给定值选择内部给定，即给定值是恒定的，由4011设定51401163.5%内部给定5240141=ACT1反馈值选择选择实际值ACT1为反馈信号5340162=AI2ACT1输入取AI2为ACT1544019100%ACT上限设定ACT1的最大值5540227睡眠选择睡眠状态由输出频率，实际值和给定值来控制56402330Hz睡眠频率睡眠频率为30Hz574024120s睡眠延时 当输出频率低于4023所设定的值延时60s 后，变频器停车5840255%唤醒偏差 当对应给定值大于此参数定义的值后，PID 调节器根据4026参数延时重新启动40组：设置PID1这组参数定义了PID调节器1的参数设置5940262s唤醒延时 当对应给定值大于此参数定义的值后，PID 调节器根据4026参数延时重新启动6040270PID1参数组选择使用PID参数组1。
ABB_ACS510变频器参数设置
ABB_ACS510变频器参数设置ABBACS510变频器是一款功能强大的变频器，可以广泛应用于各种工业自动化领域。
在使用前，需要合理设置变频器的参数，以满足不同的应用需求。
下面是ABBACS510变频器参数设置的一些基本信息和指导。
1.运行模式设置：ACS510变频器可选择多种运行模式，如自动，手动，外部，自适应等。
根据实际需求选择合适的模式。
2.主要技术参数设置：包括功率，电压，电流，频率等参数设置。
这些参数通常根据实际应用需求和电源参数来确定。
3.运行速度控制：变频器可以通过控制电机转速来实现对负载的控制。
通过设置运行速度参数，可以实现精确的速度控制。
4.加减速时间设置：加减速时间是变频器实现平稳运行的重要参数之一、通常根据实际应用需求和设备特性设置合适的加减速时间。
5.过载保护设置：ACS510变频器具有过载保护功能，可以保护电机和变频器免受过载损坏。
根据电机额定功率和实际负载情况，设置合适的过载保护参数。
6.反向运行设置：反向运行功能可以实现电机正反转的切换。
根据实际应用需求选择相应的设置。
7. 通信接口设置：ACS510变频器支持多种通信接口，如RS485，Modbus等。
根据实际需求选择和设置相应的通信接口参数。
8.安全设置：变频器具有各种安全功能和设置，例如输入输出相序保护，过流保护等。
根据实际应用需求对这些安全参数进行设置。
9.参数保存和读取：设置完成后，需要将参数保存到变频器存储器中，以便在下次启动时自动加载。
同时，变频器还可以通过通信接口将参数导出到电脑进行备份或修改。
以上是ABBACS510变频器参数设置的一些基本信息和指导。
具体的参数设置需要根据实际应用需求和设备特性来确定。
在设置参数之前，建议仔细阅读ACS510变频器的用户手册，以了解更详细的设置方法和细节。
同时，建议在设置参数时遵循相关安全操作规程，以确保人员和设备的安全。
ABB——ACS510系列变频器PID控制参数设定
ABB—-ACS510系列变频器PID控制参数设定，我是用压力传感的一拖一就是99组电机参数输进去，把9902选PID宏，信号要是4-20MA的就直接接AI2上就可以了,电压信号接AI1上，4—20MA的话在13组中将下限调成20％.继电器有三个，用哪个就把你用的接任何一个上，在14组调你用的功能！15组时变频器输出，要什么反馈值，选上再接反馈线就哦了!稳压参数在40组,睡眠也在这组,自己看下就哦了！你的5分有点少，我调一次北京都得要500，呵呵！看玩笑,有问题给我留言啊！ABB ACS510变频器的压力如何设置参数？？？浏览次数：2846次悬赏分:0 ｜解决时间:2009—5—14 16：04 |提问者：陆五lw新买的变频器用与水池供水，一拖三，请问一些参数如何设置问题补充：有一个远传压力表，一台供水,压力不够时启动第二台、第三台加压，用一个控制柜，第一次用ABB的变频器，我不知道参数如何设定,关键是压力值设定的代码，请高手指教我的邮箱：压力设定在40组（因为咱们的一定是稳压控制)具体参数，看你是4—20MA 还是0—10V的，它AI1默认电压信号，AI2默认电流信号。
继电器都选成PFC或SPFC（14组的参数，看你用PFC切泵控制还是SPFC 循环软起控制)压力值在4011设定(用你要的水压数比上你水压表的总量程求得的百分比就是这组参数，注意4010这时选19就是内部给定）压力值会有偏差，自己找下就行。
还有什么问题可以给我留言！abb变频器ACS510恒压供水时具体参数设置浏览次数:833次悬赏分:50 ｜解决时间：2010—5—26 16：41 ｜提问者:dongbao10有ACS510变频器一台，三台电机，远传压力表及PLC,恒压供水。
要求：先一台泵运行，压力不足，变频器输出一信号给PLC作为增泵信号，PLC投入第二台泵，压力还不够，投第三台。
水压高出要求,变频器输出减泵信号给PLC。
.。
ACS510变频器参数设置
ACS510变频器参数设置
1.控制模式设置：
2.输出频率设置：
3.输出电压设置：
4.加速度和减速度设置：
ACS510变频器的加速度和减速度设置可以根据实际需要进行调整。
它可以控制变频器输出给电机的加速度和减速度，以实现平滑的启停过程。
加速度和减速度设置通常以赫兹/秒（Hz/s）为单位，可以根据电机的性
能和应用需求进行调整。
5.动态性能参数设置：
6.通信参数设置：
ACS510变频器支持各种通信接口，可以与其他设备进行数据交换和
远程控制。
通信参数设置可以用来配置通信接口类型、通信协议、波特率等。
这些参数设置可以根据实际需求进行调整，以实现与其他设备的连接
和数据传输。
7.故障报警和保护参数设置：
ACS510变频器还具有一些故障报警和保护参数设置，以保证设备和
人员的安全。
例如，可以设置过流保护、过压保护、欠压保护、过载保护等。
这些参数设置可以根据实际需求进行调整，以确保设备在故障情况下
能够及时停机并保护设备。
以上是ACS510变频器的一些常见参数设置。
根据不同的应用需求，还可以对其他参数进行调整，以满足特定的控制要求。
为了确保变频器的正常运行，请在进行参数设置时，仔细阅读产品说明书并按照要求进行操作。
abbacs510低压交流传动变频器pid控制恒压的设置方法
ABB ACS510低压沟通传动变频器PID 控制恒压的设置方法1、一定设置成远程控制模式才能够用电气柜上的二档开关控制变频器的手动电位器调频、停止和依据端子 AI1 反应量 PID 控制。
这步需要按变频器操作面板上的 LOC/REM按钮，按此按钮使变频器屏幕上左方显示 REM。
2、设置 99 组应用宏中的 9902 为 PID 宏。
3、若硬件端子上远传压力表接在AI1 上，则设置 40 组的 4016 为 AI1 输入，具体数值见说明书。
电阻式远传压力表与端子的链接方法：低端接AGND，中端接AI1 ，高端接 10V。
（有时在高端与10V间又串了个精准电阻是为了让电流小于变频器端子要求的最小电流）附：怎样判断使用中的三线电阻式远传压力表（1MPA）的低中高端答：分别量三线间的电阻，若某两头电阻为压力表的最大电阻如：400 欧姆，则这两头为低端或许高端不可以确立，但一定的是为接入的那条线为中端。
此时察看压力表指针所在地点，以中端为一端，分别丈量其与未判断出高低的两线，若此时指针大于，则刚测两电阻值较大的为中端与低端，较小的为中端与高端。
若指针小于，则相反。
4、当压力表高端与 10V 间串了个精准电阻时，计算保持的压力对应的 PID 百重量是有变化的是不易的，（比如， 1MPA量程的表，若想保持在的压力， PID 的设置将不再是50%），此时有个特别好的方法，不需要计算也可实现设定适合的PID 数值，即察看变频器的 01 状态组的 0130，这里显示的是压力表的反应值，比如40%。
这个状态特别实用，有了它，你不需要再换算。
5、将 4011 数据设置成比 0130 中反应值大的某数，比方0130 为 40%，将 4011 （PID 设定值功能项）设置成 50%，此时变频器开车，再看 0130 状态，因为反应值在增大以趋近于 50%，此过程察看压力表能否达到你需要的压力，并记着当达到你需要的压力时 0130 的数值，并将等值的数输入到 4011 中，即可实现 PID控制。
ABB变频器ACS510系列恒压供气接线图及参数设置
ABB变频器ACS510系列恒压供气接线
图及参数设置
接线图
下面是ABB变频器ACS510系列恒压供气的接线图：
该接线图展示了变频器与气体供气系统之间的正确连接方式。
请注意，接线应按照ABB变频器ACS510系列恒压供气的技术手册指导进行。
参数设置
为了正确配置ABB变频器ACS510系列恒压供气，以下是需要设置的关键参数：
1. 输入电压：根据现场的电源电压情况，设置变频器的输入电压。
2. 电机额定功率：根据气体供气系统所使用的电机的额定功率，设置变频器的电机额定功率。
3. 恒压供气参数：根据恒压供气的要求，设置变频器的相关参数，如目标压力、迟滞、PID参数等等。
请注意，在进行参数设置时，确保参考了ABB变频器ACS510系列恒压供气的技术手册，并仔细按照手册中的说明进行操作。
注意事项
在进行变频器ACS510系列恒压供气接线和参数设置时，请注
意以下事项：
- 接线需由具备相关电气知识和技能的人员进行，确保安全可靠。
- 确保正确设置变频器的输入电压，以避免损坏设备或人身安
全风险。
- 在进行参数设置时，仔细阅读技术手册中的说明，并根据实际需求进行调整。
- 如果遇到问题或需要进一步的技术支持，请联系___的技术服务团队。
以上是ABB变频器ACS510系列恒压供气接线图及参数设置的相关信息。
如需更详细的操作步骤和说明，请参阅ABB变频器ACS510系列恒压供气的技术手册。
ACS510恒压供水一拖三系统图及参数表
ACS510/550恒压供水一拖三接线及调试一、变频器接线图系统图参见ACS510手册P126、P127二、参数设置及说明此图的给定信号来自变频器内部9902=〉7(PFC控制宏）或15（SPFC控制宏）9905=〉电机额定电压9906=>电机额定电流（选取三电机中最大值）9907=〉电机额定频率9908=>电机额定转速9907=〉电机额定功率(选取三电机中最大值）1002=〉6(DI6)1003=>1(FORWARD）1102=>7(EXT2）1304=〉如压力表是4～20mA，应设为41401、1402、1403=〉31（PFC）1601=〉2（DI2）4010=>194011=>定义内部给值8117=>2（辅机数量）8718=>自动切换间隔(>0才有效)8120=〉38123=>2(循环软启）8127=〉3（电机数量）8109（起动频率）、8112（停止频率）、8115（辅机起动延时时间）8115(辅机停止延时时间)=〉说明:f最小〈8112<8109<f最大81组其余参数请结合ACS510手册及现场实际设置如需要睡眠功能：4022=>7（内部)4023=>说明:f最小<40234024、4026=>睡眠延时、唤醒延时4025=>唤醒偏差三、循环工作时序:1、ROI(继电器1）吸合，这样接触器K1也吸合，M1变频起动。
2、如果压力不够，准备将M2投入.于是：●变频器暂时停机，RO1断开，K1断开;●RO2吸合，因此K2吸合，M2投入变频；●RO1吸合，因此K1.1吸合保持，M1投入工频。
3、如果压力还不够,准备将M3投入,于是：●变频器暂时停机,RO2断开,因此K2断开，K1。
1保持，M1继续工频运行●RO3吸合，因此K3吸合,M3变频●RO2吸合,因此K2。
1吸合并保持，M2投入工频4、如果此时M1、M2工频运行,M3变频，实际压力高于给定压力●RO1断开，这时K1.1掉电，M1停止工频运行5、如果实际压力仍高于给定压力●RO2断开，这时K2。
ABB ACS510 变频器主要参数设定：
给煤机ABB ACS510变频器主要参数设定：1.Group 99：启动数据。
此参数组专门用于配置：a、设置变频器；b、输入电机数据。
1）、9901：language语言。
设置为9901=0。
0、英文；1、中文；2、韩语；3、日语。
2）、9902：applicmacro应用宏。
选择一个应用宏，应用宏自动设置参数，使变频器得以完成某些特定的应用。
设置为9902=5：手动/自动宏。
3）、9905：motor nom volt电机额定电压。
定义电机额定电压：a必须等于电机铭牌上的值；b、ACS510输出到电机的电压无法大于电源电压。
设置为9905=？V。
4）、9906：motor nom curr电机额定电流。
定义电机额定电流：a必须等于电机铭牌上的值；b、允许范围：0.2...2.0 *l2n。
设置为9906=？A。
5)、9907：motor nom freq电机额定频率。
定义电机额定频率：a、范围：10...500HZ（通常是50或60HZ）；b、设定频率点，使得变频器输出电压在该点时等于电机额定电压。
C、弱磁点=电机额定频率*供电电压/电机额定电压。
设置为9907=？HZ。
6）、9908：motor nom speed电机额定转速。
定义电机额定转速：必须等于电机铭牌上的值。
设置为9908=？RPM。
7）、9909：motornompower电机额定功率。
定义电机额定转速：必须等于电机铭牌上的值。
设置为9908=？KW。
2. Group 10：输入指令。
这组参数所含内容：a、定义用于控制启停，方向的外部控制源（外部1和外部2）；b、电机方向锁定或允许电机正反转。
在下一参数组（参数1102）中选择哪一个外部控制源有效。
1）、1001：ext1 commands(外部1命令)。
定义外部控制1（ext1）-设定起、停和方向。
设置为1001=1：DI1-2-线控制起停，a、DI1控制起/停,( DI1得电=起动，DI1断电=停止)；b、参数1003定义方向。
