高压电容补偿柜的工作原理

高压电容补偿柜：功率因数优化的必备设备
在电力系统运行过程中，电源供电装置的功率因数会受到诸如负
载变化、变压器接线方式等因素的影响，从而导致电网的功率因数偏低。

而高压电容补偿柜则是一种常见的用于提高电网功率因数的设备。

高压电容补偿柜的工作原理是利用其内部的电容器来补偿电网负
载产生的电感效应，并使电网的功率因数趋近于1。

具体地，补偿柜内部的电容器将带有感性负载的电路中的无功电能转化为有功电能，并
通过电网输送出去。

这样不仅可以提高电网的功率因数，降低系统的
电能损耗，还能减小电网的电流波动和谐波干扰，提高电能的使用效率。

高压电容补偿柜通常由补偿控制器、电容器组、断路器、电抗器、集中控制系统等组成。

其中，补偿控制器是补偿柜的主要控制部分，
它能够对补偿柜的补偿能力进行动态监测和控制，实现自动化的补偿
控制。

电容器组则是补偿柜的核心部分，其电容量及其数量直接决定
了补偿柜的功率因数补偿能力，常见的电容器组为并联结构。

断路器
和电抗器等辅助设备则用于保护和限制补偿柜的故障扩散，从而保证
补偿装置的安全性和稳定性。

需要注意的是，高压电容补偿柜内部的电容器会因为工作温度的
变化而发生渗漏，还会引起电容器可能出现短路、击穿等故障。

因此，
在补偿柜的选择和使用过程中，需要综合考虑补偿装置的技术性能、可靠性、安全性等多个因素，保证电网的运行安全和稳定。

总之，高压电容补偿柜作为实现电网功率因数优化的必备设备，凭借其高效、精准的功率因数补偿能力，正在逐步受到电力系统管理者的重视，成为未来电网发展的重要组成部分。

电容无功补偿原理

电容无功补偿原理
电容无功补偿是一种电力系统中常用的措施，通过添加电容器来提供无功功率，从而改善电力系统的功率因数。

其原理基于电容器具有存储和释放电能的能力。

在电力系统中，电流由有功分量和无功分量组成。

有功功率用于供应实际的负载功率需求，而无功功率用于维持电力系统的稳定性和电压质量。

功率因数是衡量电力系统负载对电源的有功功率利用效率的指标，它描述了有功功率和视在功率之间的关系。

当电力系统的功率因数较低时，系统的无功功率需求较大，这会导致电压下降、能源浪费以及系统效率降低。

为了改善功率因数和减少无功功率，电容无功补偿可以被应用。

电容器连接到电力系统中，在负载端补充无功功率，并改善功率因数。

当负载需要无功功率时，电容器通过释放储存的电能来满足这一需求；而当负载产生多余的无功功率时，电容器则可以吸收多余的无功功率来维持系统的平衡。

通过电容无功补偿，系统的功率因数可以得到改善，无功功率的流动得到控制，系统的电压稳定性得到提升，能源浪费得到减少。

同时，这种补偿措施对电力系统的可靠性和稳定性也有积极的影响。

总而言之，电容无功补偿利用电容器的储能和释能能力来提供无功功率，从而改善电力系统的功率因数，减少能源浪费，并
提高电压质量和系统的稳定性。

这是一种有效的电力系统优化措施。

电力系统中的电容器无功补偿技术

电力系统中的电容器无功补偿技术随着电力需求的不断增长，电力系统的稳定性和效率成为关注的重点。

无功功率是系统中不可避免的存在，对电力系统的稳定性和供电质量产生很大的影响。

电容器无功补偿技术的引入成为解决无功功率问题的一种重要方法。

本文将探讨电容器无功补偿技术在电力系统中的应用和优势。

首先，了解电容器无功补偿技术的基本原理是必要的。

电容器是一种能够存储电荷的电器元件，具有无功部件，并且能够快速响应电力系统中的电压变化。

当电力系统中存在无功功率时，引入电容器无功补偿技术可以提供补偿电流，从而改善系统的功率因数。

电容器无功补偿技术通过提供负无功功率来补偿系统中的正无功功率，从而实现电力系统的功率平衡。

这种技术可以有效降低输电损耗和提高系统的稳定性。

其次，电容器无功补偿技术在电力系统中的应用是多样化的。

在输电线路中，长距离输电会导致无功功率的损失，而电容器无功补偿技术可以用于减少输电损耗，提高电力系统的效率。

此外，在配电系统中，电容器无功补偿技术可以用于降低谐波电流，提高电能质量。

在工业生产中，大型电机和设备的启动和停止会产生突变负载，从而导致无功功率的波动。

电容器无功补偿技术可以在瞬态过程中快速响应，提供稳定的无功功率补偿，降低对电力系统的冲击。

此外，电容器无功补偿技术还具有一些显著的优势。

首先，与传统的有源无功功率补偿技术相比，电容器无功补偿技术具有成本低、维护简便等优点。

传统的有源无功功率补偿技术需要使用复杂的电子器件和控制系统，而电容器无功补偿技术只需要使用简单的电容器和补偿控制器。

其次，电容器无功补偿技术可以快速响应电力系统的需求，提供快速的功率平衡。

无论是在长距离输电线路、配电系统还是工业生产过程中，电容器无功补偿技术都可以迅速对无功功率进行补偿，提高系统的稳定性和效率。

此外，电容器无功补偿技术还可以减少电力系统中的谐波污染，提高电能质量。

然而，电容器无功补偿技术也存在一些挑战和问题。

首先，由于电容器本身具有容量限制，无法进行无限的无功功率补偿。

电容补偿柜原理介绍以及特点（附加原理图）

电容补偿柜原理介绍以及特点（附加原理图）来源：电⼯维修学习1、电⼒电容器的补偿原理电容器在原理上相当于产⽣容性⽆功电流的发电机。

其⽆功补偿的原理是把具有容性功率负荷的装置和感性功率负荷并联在同⼀电容器上,能量在两种负荷间相互转换。

这样,电⽹中的变压器和输电线路的负荷降低,从⽽输出有功能⼒增加。

在输出⼀定有功功率的情况下,供电系统的损耗降低。

⽐较起来电容器是减轻变压器、供电系统和⼯业配电负荷的简便、经济的⽅法。

因此,电容器作为电⼒系统的⽆功补偿势在必⾏。

当前,采⽤并联电容器作为⽆功补偿装置已经⾮常普遍。

2、电⼒电容器补偿的特点2.1、优点电⼒电容器⽆功补偿装置具有安装⽅便,安装地点增减⽅便;有功损耗⼩(仅为额定容量的0.4 %左右);建设周期短;投资⼩;⽆旋转部件,运⾏维护简便;个别电容器组损坏,不影响整个电容器组运⾏等优点。

2.2、缺点电⼒电容器⽆功补偿装置的缺点有:只能进⾏有级调节,不能进⾏平滑调节;通风不良,⼀旦电容器运⾏温度⾼于70 ℃时,易发⽣膨胀爆炸;电压特性不好,对短路稳定性差,切除后有残余电荷;⽆功补偿精度低,易影响补偿效果;补偿电容器的运⾏管理困难及电容器安全运⾏的问题未受到重视等。

以上是对电容柜的特点和知识简介下⾯是详细解说关于电容补偿柜的⼀些知识低压电容补偿柜也叫低压⽆功补偿装置MSCGD，⼯作原理是根据电⽹向⽤电设备提供的负载电流由有功电流和⽆功电流两部分组成，⽆功电流在电源和负载之间往复交换，⼤⼤占⽤电⽹，使供电设备的供电能⼒⼤⼤降低，使功率因数降低。

就是⽤装置产⽣的容性⽆功电流快速、准确地跟踪抵消电⽹中的感性⽆功电流，从⽽提⾼功率因数，保证⽤电质量，提⾼供电设备的供电能⼒，并减⼩电路中的损耗。

⼀般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、⼀、⼆次导线、端⼦排、功率因数⾃动补偿控制装置、盘⾯仪表等组成。

电容器柜功能及其结构电容器补偿柜的作⽤电容补偿柜的作⽤是提⾼负载功率因数，降低⽆功功率，提⾼供电设备的效率；电容柜是否正常⼯作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为⼯作正常。

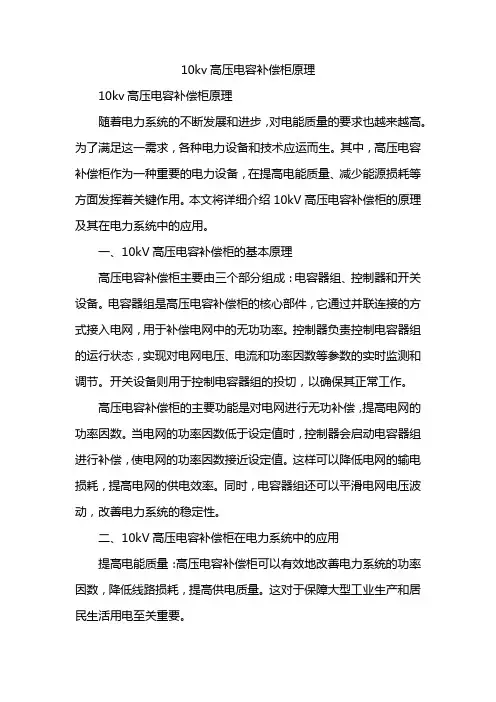

10kv高压电容补偿柜原理

10kv高压电容补偿柜原理10kv高压电容补偿柜原理随着电力系统的不断发展和进步，对电能质量的要求也越来越高。

为了满足这一需求，各种电力设备和技术应运而生。

其中，高压电容补偿柜作为一种重要的电力设备，在提高电能质量、减少能源损耗等方面发挥着关键作用。

本文将详细介绍10kV高压电容补偿柜的原理及其在电力系统中的应用。

一、10kV高压电容补偿柜的基本原理高压电容补偿柜主要由三个部分组成：电容器组、控制器和开关设备。

电容器组是高压电容补偿柜的核心部件，它通过并联连接的方式接入电网，用于补偿电网中的无功功率。

控制器负责控制电容器组的运行状态，实现对电网电压、电流和功率因数等参数的实时监测和调节。

开关设备则用于控制电容器组的投切，以确保其正常工作。

高压电容补偿柜的主要功能是对电网进行无功补偿，提高电网的功率因数。

当电网的功率因数低于设定值时，控制器会启动电容器组进行补偿，使电网的功率因数接近设定值。

这样可以降低电网的输电损耗，提高电网的供电效率。

同时，电容器组还可以平滑电网电压波动，改善电力系统的稳定性。

二、10kV高压电容补偿柜在电力系统中的应用提高电能质量：高压电容补偿柜可以有效地改善电力系统的功率因数，降低线路损耗，提高供电质量。

这对于保障大型工业生产和居民生活用电至关重要。

稳定电网电压：由于电容器可以在短时间内完成充放电操作，因此它们可以有效地响应电力系统的负荷变化。

当负载增加时，电容器会释放储存的能量以维持电网中的电压稳定；而当负载减少时，电容器则会吸收多余的能量以备下一次使用。

这种快速的能量响应能力使得高压电容补偿柜成为一种理想的节能设备。

总之，10kV高压电容补偿柜是一种有效的电能质量改善设备。

电容补偿柜补偿电容的作用和工作原理

电容补偿柜补偿电容的作用和工作原理电容补偿柜是用于补偿发电机无功电流、减轻发电机工作负荷，增加发电机可使用容量，可减少工厂一定的用电量、节省工业电力，提高发供电设备的供电质量和供电能力。

一般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。

今天山西锦泰恒为大家解释一下电容补偿柜的工作原理。

一.电容柜工作原理用电设备除电阻性负载外，大部分用电设备均属感性用电负载（如日光灯、变压器、马达等用电设备）这些感应负载，使供电电源电压相位发生改变（即电流滞后于电压），因此电压波动大，无功功率增大，浪费大量电能。

当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。

电容补偿柜内的电脑电容控制系统可解决以上弊端，它可根据用电负荷的变化，而自动设置。

电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到最低程度，提供一个高素质的电力源。

二.电容补偿技术:在工业生产中广泛使用的交流异步电动机，电焊机、电磁铁工频加热器导用点设备都是感性负载。

这些感性负载在进行能量转换过程中，使加在其上的电压超前电流一个角度。

这个角度的余弦，叫做功率因数，这个电流（既有电阻又有电感的线圈中流过的电流）可分解为与电压相同相位的有功分量和落后于电压90 度的无功分量。

这个无功分量叫做电感无功电流。

与电感无功电流相应的功率叫做电感无功功率。

当功率因数很低时，也就是无功功率很大时会有以下危害：增长线路电流使线路损耗增大，浪费电能。

因线路电流增大，可使电压降低影响设备使用。

对变压器而言，无功功率越大，则供电局所收的每度电电费越贵，当功率因数低于0.7 时，供电局可拒绝供电。

对发电机而言，以310KW 发电机为例。

310KW 发电机的额定功率为280KW ，额定电流为530A ，当负载功率因数0.6 时功率= 380 x 530 x 1.732 x 0.6 = 210KW从上可看出，在负载为530A时，机组的柴油机部分很轻松，而电球已不堪重负，如负荷再增加则需再开一台发电机。

电容补偿柜的作用与工作原理

电容补偿柜的作用与工作原理电容补偿柜是一种用来提高电力传输和配电系统的功率因数的设备。

当电力系统中存在大量的电感负载时，由于电感负载会产生感性无功功率，使得电力系统的功率因数下降，导致能源的浪费和电力设备的性能下降。

电容补偿柜的作用就是通过补偿感性无功功率，提高电力系统的功率因数，提高系统的效能。

接下来，我将详细介绍电容补偿柜的工作原理。

电容补偿柜的工作原理基于对电源电压的检测和对感性无功功率进行补偿。

当感性无功功率增大，功率因数降低时，电容补偿柜会通过自动检测电源的电压变化，并利用自带的电容器进行无功功率的补偿。

其基本工作原理如下：1. 电源电压检测：电容补偿柜通过内部的电压检测装置实时监测电源电压的变化，包括电压的大小和波形。

这可以用来判断是否需要进行补偿。

如果电压低于设定的阈值或电压波动较大，则可以认为电力系统负载较重，功率因数较低，需要进行补偿。

2. 电容器选择：根据电源的电压和波形的特点，电容补偿柜会自动选择合适的电容器进行补偿。

电容器通常由铝电解电容器或绕组形电容器组成。

铝电解电容器适用于低功率、低电压的系统，而绕组形电容器适用于高功率、高电压的系统。

3. 电容器补偿：一旦检测到需要补偿，电容补偿柜就会自动通过开合电容开关，将电容器接入电力系统中。

这样，电容器就可以提供无功电流，抵消感性负载产生的感性无功功率，以提高系统的功率因数。

在补偿过程中，电容补偿柜还需根据实际负载情况实施动态补偿，即根据负载变化调整电容器的并联或串联数量，以确保及时、准确的补偿。

4. 功率因数控制：电容补偿柜通常会设置一个目标功率因数值，通过内部控制器实时监测电流和功率因数，以及负载的变化情况。

控制器会自动调整电容器的并联或串联状态，以实现系统功率因数的稳定控制，并保持在目标功率因数范围内。

总之，电容补偿柜通过检测电源电压、选择合适的电容器、进行动态补偿和控制功率因数，实现对感性无功功率的补偿，提高电力系统的功率因数。

无功补偿装置技术和原理

无功补偿装置技术和原理
电容器是无功补偿装置的主要组成部分，其作用是提供无功功率补偿。

当电力系统的功率因数低于1时，装置通过连接并断开电容器来改变系统
的电流相位，从而减小无功功率。

在理想情况下，电容器通过提供与负载
所需相反的电流来补偿无功功率。

电感器是另一个重要的组件，其作用是提供有功功率。

当系统功率因
数高于1时，装置通过连接并断开电感器来改变系统的电流相位，从而提
供额外的有功功率。

电感器通过存储电流并在电源电压变为零时释放电流，以增加有功功率。

开关器件用于控制电容器和电感器的连接和断开。

常见的开关器件包
括继电器、晶体管和可控硅等。

这些开关器件能够根据控制信号来切换电
容器和电感器的连接状态，从而实现无功功率的补偿。

控制器是无功补偿装置的智能中枢，通过对电网参数的实时监测和分析，确定所需的补偿方式和补偿量，并生成相应的控制信号。

控制器可以
根据系统需求自动调整无功补偿装置的工作状态，实现动态无功补偿。

此外，无功补偿装置还包括过滤器、接触器、保护装置等组件，用于
实现对电网中的谐波和并联故障的处理和保护。

总之，无功补偿装置通过电容器和电感器的有序连接和断开，利用电
力电子技术和控制原理对电流进行调节，将系统中的无功功率转换为有功
功率，以提高电力系统的功率因数。

它在电力系统中具有重要的应用价值，可以提高电网的功率质量，降低能耗，提高系统的稳定性和可靠性。

电容柜（电容补偿柜）以及容量对照表相关问答

电容柜（电容补偿柜）以及容量对照表相关问答电容柜（电容补偿柜）作用：提高电网功率因数，节约电能，提高供电质量。

工作原理：通过自动补偿控制器收集到负荷端的无功损耗(功率因数)情况,自动进行电容补偿的投切动作,从而达到减少无功损耗、提高功率因数的目的。

电力系统中的负载类型大部分属于感性负载，加上用电企业普遍广泛地使用电力电子设备，使电网功率因数较低。

较低的功率因数降低了设备利用率，增加了供电投资，损害了电压质量，降低了设备使用寿命，大大增加了线路损耗。

是否进行无功补偿与设备功率没有直接关系，若设备功率因数小于0．9则要进行补偿。

目前无功补偿主要是在变电所低压侧集中补偿，就地补偿用得很少。

一般来说，民用建筑，不会有太多的功率因数低的大设备，一般在变压器低压侧集中补偿就可对于电梯，一般配套控制箱内都有补偿措施的。

无功功率补偿，简称无功补偿，在电力供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。

所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。

合理的选择补偿装置，可以做到较大限度的减少电网的损耗，使电网质量提高。

反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。

电容柜无功补偿容量计算表参数符号数值单位系统电压Va=400V系统补偿电容的容量Qa=25KVAR额定频率f=50Hz电容充电电流Ia=36.08545035A选用熔断器的电流规格大于54.12817552A接触器规格电抗器（SR）规格Xl=7%Xc电抗器电感值L=3.835353743mH谐振共振点f03.77964473次B点的工作电压Vb=430.1075269VB点的无功等效补偿量Qb=26.88172043KVAR设计安全电压Vm=11.6%补偿电容实际电压Vc=480V 电容补偿的容量Qc=33.48KVAR补偿电容的电容值C=462.7786624μF设计安全电压是根据各地区的电压波动选择的，该值即为（U-400）/400的百分值，因此根据实际值计出的电容型号。

电容器组混合补偿原理

电容器组混合补偿原理电容器组混合补偿是一种常见的电力系统电压补偿技术，通过在电力系统中安装电容器组来改善电压质量，提高电力系统的有效功率传输。

本文将介绍电容器组混合补偿的原理和工作机制。

一、电容器组混合补偿的基本原理电容器组混合补偿的基本原理是利用电容器的特性来补偿电力系统的无功功率，从而改善系统的功率因数和电压质量。

在电力系统中，无功功率是由感性负载引起的，通过添加并联连接的电容器组，可以在电力系统中注入等量的无功功率，从而抵消感性负载引起的无功功率，提高系统的功率因数。

电容器组由多个并联连接的电容器单元组成，每个电容器单元能够提供一定的无功功率补偿能力。

通过调整电容器组的容量和连接方式，可以实现对电力系统的无功功率补偿。

一般情况下，电容器组可以分为定容型和可调型两种。

定容型电容器组适用于功率因数波动小的电力系统，容量固定不变。

可调型电容器组适用于功率因数波动较大的电力系统，容量可以根据需求进行调整。

可调型电容器组一般采用自动电容器组控制器（ACCR）进行控制和调节，根据电力系统的负载变化实时调整电容器组的容量。

二、电容器组混合补偿的工作机制电容器组混合补偿通过注入无功功率来改善电力系统的功率因数和电压质量。

当感性负载引起电力系统的功率因数较低时，电容器组开始工作。

电容器组将无功功率注入系统，与感性负载产生抵消作用，使得电力系统的功率因数得以提高。

电容器组的无功功率补偿能力取决于其容量和电压。

电容器组的容量越大，其补偿能力越强。

电容器组通常安装在电力系统的低电压侧，通过并联连接到感性负载的馈线上。

在感性负载的电压波动时，电容器组可以快速响应，并输出适应性的无功功率。

同时，电容器组还可以改善电力系统的电压质量。

在感性负载引起电力系统的电压下降时，电容器组可以提供额外的电源并稳定电压。

这对于电力系统中的敏感负载（如计算机、电子设备等）来说，是非常重要的。

三、电容器组混合补偿的优势和应用电容器组混合补偿具有以下优势：1. 提高功率因数：电容器组能够补偿感性负载引起的无功功率，提高电力系统的功率因数。

电容柜的自动补偿功能实操,故障-电容超前滞后

电容柜的自动补偿功能实操，故障-电容超前滞后下面我们实际操作，电容柜智能控制补偿器的参数设定与故障判断上图位控制器只是通了电压，没有接负荷的状态，所以控制器显示000，这3个000表示控制器没有采样当控制电流，就是采样电流，低压柜是从进线柜采样电流。

上图的A表示控制器现在为自动控制状态，这时按下设置键，没通电流信号显示H000，代表手动控制，这时点设置可是切换手动自动，切换到H切换到手动我投第一路电容器，一下按上箭头表示投入电容器，投每路电容要间隔30秒到50秒，现在投入了10路电容器，根据当前需要补偿的无功功率，投入当需要的每一路的交流接触器控制的电容器，退出当补偿任务完成后，控制器退出它是从最早投入的电容器开始退出，这样可以保护电容器的有效使用，在正常状态下，就不需要手动投切了，投切电容器间隔时间在30秒左右。

因为投入间隔时间较短的话，第一很容易把交流接触器烧毁，第二很容易使电容器损坏。

现在没有投入负荷的状态下，只能设置手动，自动。

下面把负荷送下现在送负荷显示0.46，表示当前的功率因数是0.46，如果显示负数，就表示你采样电流采反了，你把电流采样线交换一下就可以下面我们先断开负荷，先设置其它的功能，因为正常通负荷，打到自动补偿，它就会自动开始投切。

因为控制器显示设置功能A到H分别有什么功能我们按住设置键不放它到了b，b代表投入门限目标功率因数，比如说我们公司正常情况的，供电局是功率因数低于0.9就罚款，那我们设置功率因数就可以设到0.9以上，设置到0.95，就是只要它检测到功率因数低于0.95它就会投入，高于0.95它就会退出，一般情况设置当0.95，或设置当0.99以下，不要超过1，如果超过1了，就属于过补偿了。

建议大家设置当0.95左右。

再按住设置键到了下个功能键，到了C功能键，C代表投切延时，就是控制器有自动投入和自动退出，投入和退出是有时间间隔的，现在默认间隔时间为30秒，也就是说当你目标功率因数b投入目标是0.95，当你实际上检测当时0.46，现在功率因数为0.46，没到控制器设置目标功率因数0.95，那它就会每30秒就会往里面投入一次，如果超过了设置目标0.95，控制器就会每30秒往回退出一次现在功率因数是0.46，当需要时，它会从第一路开始投入，它会一直投入，一直当设置目标功率因数0.95这时当你断开负荷，控制器检测当了，控制器会以为故障，它就会开始退出电容器，从开始投入的第一路开始退出按住设置键到d功能键时，d代表过压门限，过压门限就是现在电压到了多少伏，它会自动提出一部分电容器，比如说我现在全部投进去了，现在电压突然到了500伏，那么我的设备要烧坏，所以说控制器就设置了过压门限，电压超过设定值就会自动退出电容器，默认的是440伏，建议大家设置低一点设置420伏，我们正常电压是380伏，380乘上1.1倍就是420伏，这样电容器就不会因为过压造成损坏，当然如果你买的电容器额定电压是450伏，你设置440伏也是可以的。

关于电容补偿的相关知识

电容补偿的相关知识电网中的电力负荷如电动机、变压器等，大部分属于感性负荷，在运行过程中需向这些设备提供相应的无功功率。

在电网中安装并联电容器等无功补偿设备以后，可以提供感性负载所消耗的无功功率，减少了电网电源向感性负荷提供、由线路输送的无功功率，由于减少了无功功率在电网中的流动，因此可以降低线路和变压器因输送无功功率造成的电能损耗，这就是无功补偿。

无功补偿的基本原理是：把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换。

这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。

无功补偿的意义：⑴补偿无功功率，可以增加电网中有功功率的比例常数。

⑵减少发、供电设备的设计容量，减少投资，例如当功率因数cosΦ=0.8增加到cosΦ=0.95时，装1Kvar电容器可节省设备容量0.52KW；反之，增加0.52KW对原有设备而言，相当于增大了发、供电设备容量。

因此，对新建、改建工程，应充分考虑无功补偿，便可以减少设计容量，从而减少投资。

⑶降低线损，由公式ΔΡ%=（1-cosΦ/cosΦ）×100%得出其中cosΦ为补偿后的功率因数，cosΦ为补偿前的功率因数则：cosΦ>cosΦ，所以提高功率因数后，线损率也下降了，减少设计容量、减少投资，增加电网中有功功率的输送比例，以及降低线损都直接决定和影响着供电企业的经济效益。

所以，功率因数是考核经济效益的重要指标，规划、实施无功补偿势在必行。

电网中常用的无功补偿方式包括：①集中补偿：在高低压配电线路中安装并联电容器组；②分组补偿：在配电变压器低压侧和用户车间配电屏安装并联补偿电容器；③单台电动机就地补偿：在单台电动机处安装并联电容器等。

加装无功补偿设备，不仅可使功率消耗小，功率因数提高，还可以充分挖掘设备输送功率的潜力。

确定无功补偿容量时，应注意以下两点：①在轻负荷时要避免过补偿，倒送无功造成功率损耗增加，也是不经济的。

电容补偿装置的讲解

电容补偿装置的讲解
电容补偿装置是一种用于补偿电源系统中电容器的装置。

在电源系统中，电容器常被用于增加电源系统的容性负荷，以提高电力因素和稳定电压。

然而，电容器的存在也会带来一些问题，例如电容器对谐波产生共振、增加谐波电流、损耗电能等。

为了解决这些问题，电容补偿装置应运而生。

它通过检测电源系统中的电压和电流，实时控制电容器的连接或断开，以达到补偿电容器的效果。

电容补偿装置由控制器、接触器、电容器和其他辅助设备组成。

控制器是电容补偿装置的核心部分，通过对电源系统中的电压和电流信号进行检测和处理，确定电容器的连接或断开状态。

接触器负责根据控制器的指令实现电容器的连接或断开。

电容器则是用来存储和释放电能的设备。

电容补偿装置的工作原理是根据电源系统的实时电压和电流信号来判断电容器的连接或断开状态。

当电源系统的电压过高或电流过大时，控制器会命令接触器断开电容器的连接，以降低电源系统的电压或电流。

当电源系统的电压过低或电流过小时，控制器会命令接触器连接电容器，以提高电源系统的电压或电流。

通过电容补偿装置的应用，可以减小电源系统的谐波电流，提高电源系统的电力因素，降低电能损耗，并提高电源系统的稳定性和可靠性。

它广泛应用于工业生产、商业建筑和公共设施等领域。

电容补偿柜的工作原理

电容补偿柜的工作原理
电容补偿柜是一种用于电力系统中的电能质量补偿设备。

它基于功率因数的概念，通过调节系统中的电容器的容量来提高功率因数，从而改善电网的电能质量。

工作原理如下：
1. 检测功率因数：
电容补偿柜中安装了功率因数控制器，它能够检测电网中的功率因数。

功率因数是反映电网负载状态的重要参数，它衡量了有功功率和视在功率之间的相位差，可以用来评估电网的效率。

2. 调节电容器容量：
根据功率因数控制器的检测结果，电容补偿柜能够自动调节电容器的容量。

当电网中的功率因数较低时，意味着电网中存在较多的感性负载，此时电容补偿柜会增加电容器的容量，以提高功率因数。

相反，当功率因数较高时，电容补偿柜会减少电容器的容量。

3. 补偿无功功率：
增加电容器的容量可以提高功率因数，意味着减少了系统中的无功功率。

无功功率是由感性负载产生的，并且会导致电网中的电压下降、电流增大等问题。

通过补偿无功功率，电容补偿柜可以提高电网的电能质量，降低电网的损耗。

总之，电容补偿柜通过调节电容器的容量来提高功率因数，从
而改善电网的电能质量，减少无功功率的损耗，提高电网的效率和稳定性。

伊莱尔电容补偿控制器说明书

伊莱尔电容补偿控制器说明书产品概述ELR-JKFB智能电容补偿控制器(以下简称控制器)是江苏伊莱尔电力科技有限公司研制的新一代自动无功补偿产品。

具有低压配电测量、信号、保护、远动以及无功自动补偿控制等功能。

控制器与本公司生产的ELR(CL)系列抑谐式低压电力电容组合模块、ELR(GL)系列复合抑谐式低压电力电容组合模块、ELR(JL)系列快速抑谐式低压电力电容组合模块结合，组成低压配电测量与无功补偿系统。

控制器软、硬件采用模块化结构，可根据需要进行增减以满足不同用户的需求。

控制器的外观新颖，安装便捷，显示直观，操作简单。

2.工作原理ELR-JKFB智能电容补偿控制器以高性能的微处理器为核心，包括信号采集、逻辑控制、RS485通信以及键盘、中文液晶显示面板、运行指示灯等组成部分。

来自各相间电压、电流信号经电压互感器和电流互感器隔离，输入信号由采集电路进行采样，将有关数据输入逻辑控制电路部分，逻辑控制电路经软件计算无功功率大小，判断需要投切补偿电容量的多少，通过RS485通信部分发出控制命令给抑谐式低压电力电容组合模块。

同时，将控制结果通过中文液晶显示器显示出来。

3.主要特点3.1混合显示采用大屏幕LCD中文液晶显示器、结合LED数码复合显示。

可以直观的观察三相功率因数。

可同时显示三相参数。

显示内容丰富，参数查询、设定简便.3.2中文界面无论是三相参数显示，还是菜单操作均为中文菜单，用户界面友好、直观。

3.3数字化采用高性能微处理器，数字化处理三相参数，实时准确，控制更优。

3.4手动投切可实现手动、自动功能切换，在控制器界面下直接对终端电容手动投切3.5编码投切控制器投切控制程序支持等容/编码(1:1:1、1:2:2、l:2:3:3、...)共12种编码投切方式，根据客户配置可选择相匹配的编码投切方式，达到更佳的补偿效果。

3.6电容状态指示控制器通过LCD液晶屏，能显示每一路终端电容的投切状态。

4.主要功能4.1测量配电三相电压、电流、功率因数、有功功率、无功功率等参数的实时测量。

指月高压电容补偿控制器说明书

指月高压电容补偿控制器说明书摘要：一、引言- 指月高压电容补偿控制器说明书的目的和作用- 阅读对象和适用范围二、产品概述- 指月高压电容补偿控制器的定义和功能- 产品型号和规格- 工作原理和性能特点三、操作与维护- 开关机操作- 参数设置和调整- 故障排除和维修四、安全注意事项- 使用环境要求- 电气安全措施- 操作人员安全素养五、包装与运输- 包装标准- 运输方式和注意事项六、售后服务- 质保期限- 售后服务渠道和联系方式- 客户反馈和建议的收集和处理正文：指月高压电容补偿控制器说明书一、引言指月高压电容补偿控制器是一款针对电力系统中电容补偿问题的设备，具有精确控制、高效节能等特点。

本说明书旨在为用户提供产品的基本信息、操作方法、维护保养以及安全注意事项等方面的指导。

适用于指月高压电容补偿控制器的使用、调试、维护和维修人员。

二、产品概述指月高压电容补偿控制器是一种用于电力系统中，对电容进行精确补偿的设备。

通过对系统中的电容进行实时监测和调整，使得系统的功率因数保持在最佳状态，从而提高电力系统的运行效率，降低能耗。

指月高压电容补偿控制器产品型号多样，规格齐全，可满足不同场合和需求。

产品工作原理先进，性能稳定，能够在各种复杂环境下正常运行。

三、操作与维护1.开关机操作指月高压电容补偿控制器在开机前，应确保电源、信号和通讯线接线正确。

接通电源后，控制器将自动进行自检，待自检完成后，指示灯亮，表明控制器已正常运行。

在关机时，请先关闭控制器电源，等待30 秒后，再断开信号和通讯线。

2.参数设置和调整指月高压电容补偿控制器具有丰富的参数设置和调整功能，用户可根据实际需求进行相关设置。

具体操作方法可参考产品使用手册。

3.故障排除和维修如果在使用过程中遇到故障，请首先根据产品使用手册中的故障排除方法进行处理。

如无法解决，请联系售后服务人员，切勿自行拆卸维修。

四、安全注意事项1.使用环境要求指月高压电容补偿控制器应安装在干燥、通风、无腐蚀性气体的室内，避免阳光直射和雨淋。

vl电容控制器说明书

vl电容控制器说明书摘要：1.电容控制器简介2.电容控制器的功能与特点3.电容控制器的工作原理4.电容控制器的应用领域5.电容控制器的使用方法与注意事项6.电容控制器的规格与参数7.电容控制器的维护与故障排除正文：电容控制器说明书1.电容控制器简介电容控制器是一种电子元器件，主要用于控制电容的充放电过程，从而实现对电路中电容值的调节。

电容控制器广泛应用于各种电子设备中，如电源、通信、家电等领域。

2.电容控制器的功能与特点电容控制器具有以下功能：（1）精确控制电容充放电过程；（2）具有过压、过流、短路等保护功能；（3）具有温度补偿功能，保证在不同温度下电容值的稳定性；（4）具有远程控制功能，可以通过外部信号控制电容充放电。

电容控制器的特点：（1）高精度，可实现微小电容值的调节；（2）高可靠性，具有自恢复功能；（3）低噪声，适用于对噪声要求较高的场合；（4）体积小，重量轻，便于安装与使用。

3.电容控制器的工作原理电容控制器的工作原理主要是通过内部的控制电路，对电容的充放电过程进行控制。

当外部信号作用于电容控制器时，控制器内部电路会根据信号调整电容的充放电状态，从而实现对电容值的调节。

4.电容控制器的应用领域电容控制器广泛应用于以下领域：（1）电源：用于稳压电源、开关电源等电源设备的电容值调节；（2）通信：用于通信设备的天线、滤波器等电容值的调节；（3）家电：用于电视机、空调、洗衣机等家用电器的电容值调节；（4）其他：如仪器仪表、汽车电子、医疗设备等。

5.电容控制器的使用方法与注意事项（1）使用前，请仔细阅读产品说明书，了解电容控制器的性能、规格、工作原理等；（2）根据实际需求选择合适的电容控制器型号；（3）在安装过程中，请确保电容控制器与电容之间的连接正确且牢固；（4）使用过程中，请勿过载、短路，以免损坏电容控制器；（5）如需拆卸电容控制器，请在断电状态下进行，以免触电。

6.电容控制器的规格与参数电容控制器的规格与参数包括：（1）工作电压：控制器能够正常工作的电压范围；（2）工作电流：控制器能够承受的最大电流；（3）电容值：控制器能够控制的电容范围；（4）响应速度：控制器对信号的响应速度；（5）温度范围：控制器能够正常工作的温度范围。

电容补偿

电容补偿电容补偿就是无功补偿或者功率因数补偿。

电力系统的用电设备在使用时会产生无功功率，而且通常是电感性的，它会使电源的容量使用效率降低，而通过在系统中适当地增加电容的方式就可以得以改善。

电力电容补偿也称功率因数补偿!(电压补偿,电流补偿,相位补偿的综合). 1,电容在交流电路里可将电压维持在较高的平均值!(近峰值).(高充低放),可改善增加电路电压的稳定性! 2,对大电流负载的突发启动给予电流补偿!电力补偿电容组可提供巨大的瞬间电流!可减少对电网的冲击! 3,电路里大量的感性负载会使电网的相位产生偏差,(感性元件会使交流电流相位滞后,电压相位超前.)90度!而电容在电路里的特性与电感正好相反!起补偿作用!GWB-Z型高压无功自动补偿装置一、概述GWB-Z型高压无功自动补偿装置，适用于6KV、10KV的大中型工矿企业等负荷波动较大、功率因数需经常调节的变电站配电系统。

本装置是根据系统电压和无功缺额等因素，通过综合测算，自动投切电容器组，以提高电压质量、改善功率因数及减少线损。

本装置适用于无人值守变电站和谐波电压、谐波电流满足国际GB/T14549-93规定允许值的场合。

如现场谐波条件超标，可根据情况配备1%-13%的电抗以抗拒谐波进入补偿设备。

二、、结构及基本工作原理GWB-Z型高压无功自动补偿装置，由控制器、高压真空开关或真空接触器、高压电容器组、电抗器、放电线圈、避雷器和一些必要的保护辅助设备组成。

GWB-Z型数字式高压无功自动补偿控制器是根据九区图结合模糊控制原理、按电压优先和负荷无功功率以及投切次数限量等要求决定是否投切电容器组，使母线电压始终处于标准范围内，确保不过补最大限度减少损耗。

在电压允许的范围内依据负荷的无功要求将电容器组一次投切到位。

在投入电容器之前预算电压升高量，如果超标则降低容量投入或不投入。

异常情况时控制器发出指令退出所有电容器组，同时发出声光报警。

故障排除后，手动解除报警才能再次投入自动工作方式。

集成式电容补偿

集成式电容补偿
集成式电容补偿是一种用于电力系统中的电力补偿技术，其目的是通过调节电容器的电容值来实现电力系统的无功功率补偿，以提高系统的功率因数和电压质量。

在传统的电力系统中，无功功率的产生会导致电压下降和电能损耗，影响电力系统的稳定性和运行效率。

集成式电容补偿的核心是电容器的选取和控制。

通过选取合适的电容器容值，可以使得系统的功率因数接近1，从而降低电流的大小，减少线路损耗。

同时，通过合理地控制电容器的连接和断开时机，可以有效地提高系统的电压质量，减少电压波动和谐波干扰。

集成式电容补偿的优点在于其结构简单、可靠性高和成本相对较低。

传统的电容补偿技术需要单独设置电容器组，而集成式电容补偿则将电容器集成在其他设备中，如电力变压器或断路器中，从而减少了设备的数量和占地面积。

同时，集成式电容补偿还具有反馈控制功能，可以根据系统的实时运行状态来动态调整电容器的补偿效果，以适应电力系统的变化。

集成式电容补偿技术在电力系统中应用广泛。

它可以用于电力输电和配电系统中，用于提高电力系统的稳定性和可靠性。

此外，集成式电容补偿还可以应用于工业生产中的电力系统，用于改善电力质量和提高生产效率。

在电动车充电桩等新能源领域，集成式电容补偿也可以用于提高充电设备的功率因数和电能利用率。

集成式电容补偿是一种重要的电力补偿技术，通过调节电容器的电容值来实现电力系统的无功功率补偿。

它可以改善电力系统的功率因数和电压质量，提高系统的稳定性和运行效率。

在电力系统和工业生产中都有广泛的应用前景。
