太阳能+热泵系统运行原理说明
智能型太阳能、热泵互补热水系统原理说明

智能型太阳能、热泵互补热水系统原理说明本文来源给排水知识分享现在《建筑设计节能设计标准》等国家规范、地方规范都对太阳能的设置做了要求,基本多层住宅、高层住宅都需要设置太阳能热水器,本文就来介绍一下太阳能热水系统,其组成,运行原理讲的都比较清楚,和传统的太阳能系统也有对比,大家可以看看,了解一下。
太阳能中央热水器由以下四大部分组成:太阳能集热器:吸收太阳能,将光能转化为热能,使冷水在集热器内被加热;保温水箱:储存热水,可保温3天,内胆为不锈钢,外包8厘米保温层,最外层是铝合金外壳;热泵辅助加热系统:用于阴雨天辅助加热;供热水管道:将经过增压泵加压后的热水引向各用水点,主管道有保温层,未端有回水管。
晴天,当太阳能把集热器内的冷水加热至55℃时(该温度可调),冷水管上的电磁阀门自动打开,冷水被自来水压力压入集热器内,集热器内的热水被挤出,然后进入到保温水箱中储存待用,当冷水到达集热器出口处的温度探头时,探头温度底于55℃,电磁阀门就立刻关闭,冷水停留在集热器内继续被太阳能加热,2-5分钟后,水温又达到55℃时,电磁阀门再次打开,集热器内的热水又被挤到保温水箱中,按此规律,一次又一次的产生热水进入水箱,水箱内热水逐渐增加,一直增加到水箱水满为止。
水箱水满后,就停止进水,如果还有太阳,为了充分利用太阳能,循环泵会自动启动,把水箱内55℃的热水抽出来,经过太阳能集热器循环加热,使水温进一步升高至60-70℃,当水温达到70℃时,就停止循环加热,限制水温不要超过70℃,以免烫伤人,又可防止结水垢(产生水垢的温度条件是水温超过80℃)。
热泵加热系统只有在太阳能光照不足时才启动,为最大限度地利用太阳能,减少电能的消耗,我们将设定3个时间段检测保温水箱的水位。
在上午10:30~11:30,如果保温水箱内热水水位还不到40%的位置,则自动启动热泵加热系统,往保温水箱补充50℃的热水,如果水位达到设定值,则热泵系统停止工作。
太阳能热泵技术研究

太阳能热泵技术研究一、太阳能热泵技术原理1.太阳能收集:通过太阳能集热器,将太阳能转化为热能。
太阳能集热器分为平板式、真空管式等多种类型,能有效地吸收太阳辐射热能。
2.热泵工作:太阳能热泵系统利用热泵的工作原理,将低温的热能提取,通过压缩机进行加热,提高温度,再通过换热器,将热能传递给水或空气,实现供热或供热水。
3.能量回收:在太阳能热泵系统中,采用热回收装置,将压缩机排放的冷凝热能进行回收利用,提高了热泵的热量转化效率。
二、太阳能热泵技术的应用领域1.供暖领域:太阳能热泵技术可以用于居民楼宇、商业建筑等供暖系统,通过太阳能和热泵的组合利用,实现节能减排。
2.热水领域:太阳能热泵系统可以用于家庭热水供应,通过太阳能的收集和热泵的工作,将太阳能转化为热能,为家庭提供热水。
3.工业领域:太阳能热泵技术可以用于工业生产过程中的热能利用,可以替代传统的燃煤、燃气锅炉,降低能源成本、减少污染。
4.农业领域:太阳能热泵技术可以应用于农业温室,通过太阳能和热泵的协同作用,实现温室的供暖和制冷,提高农业生产效益。
三、太阳能热泵技术的发展前景1.节能减排:太阳能热泵技术能够实现太阳能的充分利用,减少对传统能源的依赖,从而达到节能减排的目的。
2.生态环保:太阳能热泵技术无燃烧过程,无排放物产生,对环境无污染,符合可持续发展的要求。
3.成本降低:太阳能热泵技术可以提供多种能源转化方式,根据不同需求,选择合适的方式,降低能源成本。
4.市场需求:随着人们对可再生能源的关注度不断提高,市场对太阳能热泵技术的需求也在增加,有着广阔的市场前景和商业机会。
综上所述,太阳能热泵技术是一种将太阳能和热泵技术相结合的热能利用技术,其原理是通过太阳能热能的收集和热泵的工作原理,将太阳能转化为可使用的热能,在供暖、热水、工业和农业等领域有着广泛的应用。
太阳能热泵技术具有节能、环保、成本降低和市场需求增加等优势,有着广阔的发展前景。
热泵的工作原理

热泵的工作原理热泵是一种利用热能传递原理来完成制冷或供暖的装置。
它可以通过循环工作流体来将热能从一个系统传递到另一个系统,使得低温的系统温度升高,高温的系统温度降低。
下面将详细介绍热泵的工作原理。
1. 环境中的热能采集:热泵最常见的使用场景就是从环境中采集热能,通常是从空气、地下或地下水中采集热能。
这是通过吸收器(蒸发器)来完成的,吸收器中有一种工质(制冷剂)流动。
当制冷剂流过吸收器时,它会吸收环境中的热能并蒸发。
2. 压缩蒸发液体:在吸收器中蒸发后,制冷剂成为气体,然后通过压缩机被压缩为高压蒸汽。
压缩的过程会使得温度升高。
3. 热能释放:高压蒸汽会被输送到释放器(冷凝器),释放器中有一种传热介质(如空气或水)流动。
当高压蒸汽在释放器内流动时,它会放出热能,从而使得传热介质的温度升高。
4. 冷却冷凝液:高压蒸汽在释放热能后会逐渐冷却成为高压液体。
这个过程是通过冷却器(凝汽器)来完成的,冷却器中有一种传热介质(如空气或水)流动。
高压液体在冷却器中流动时,会吸收环境中的热量,冷却并凝结为高压液体。
5. 膨胀到低压液体:经过冷却的高压液体会进入膨胀阀(节流装置),流经膨胀阀后,其压力会降低,从而变成低压液体。
在这个过程中,液体的温度会下降。
6. 循环重复:低压液体再次进入吸收器(蒸发器),循环过程再次开始。
通过循环工作流体的不断流动,热泵可以将热能从一个较低温度的系统中提取,并传递给一个较高温度的系统。
热泵的工作原理基于热力学中的能量平衡原理,通过不断把环境中的热能转移到需要加热的系统中,在冷气季节则是相反的操作,将热能从需要冷却的系统传递到环境中。
这种热能传递的方式,使得热泵能够高效地完成供暖和制冷的任务。
需要特别注意的是,热泵的工作需要消耗一定的电力来驱动压缩机和循环泵等设备的运行,因此在使用热泵时需要考虑到其能源消耗和运行成本。
另外,热泵的工作效果也会受到环境温度的影响,对于环境温度较低的地区,热泵的供暖效果可能有所下降。
热泵的工作原理

热泵的工作原理
热泵是一种利用热力学原理来实现空间加热或制冷的装置。
它通过循环传递热量的方式,将低温热量转移至高温区域,实现室内空间的加热;相反地,它也可以将高温区域的热量转移至低温区域,实现室内空间的制冷。
以下是热泵的工作原理:
1. 压缩机:热泵系统中的核心部件之一是压缩机。
通过机械方式,压缩机将制冷剂(也称为工质)的压力提高,使其处于高温高压状态。
2. 蒸发器:制冷剂由压缩机释放后,进入蒸发器。
蒸发器内部有一个外界空气可以流动的环境,制冷剂在这里吸收空气中的热量并蒸发。
这个过程会导致蒸发器内部温度下降。
3. 冷凝器:蒸发后的制冷剂进入冷凝器。
冷凝器是一个热交换器,通过与外部空气接触,使制冷剂释放已吸收的热量,同时发生冷凝过程。
这时,制冷剂的温度升高。
4. 膨胀阀:经过冷凝器的制冷剂进入膨胀阀。
膨胀阀控制制冷剂从高压区域流动到低压区域的速度,并减少制冷剂的压力。
这个过程使制冷剂的温度和压力下降。
通过这个循环过程,热泵能够从低温环境中吸收热量,然后通过压缩、蒸发、冷凝和膨胀阀的作用,将热量传递到高温环境中。
这样,热泵就能够实现室内空间的加热。
同样地,当热泵需要制冷时,它可以反向工作,将室内热量传递到外部环境,从而实现室内空间的制冷。

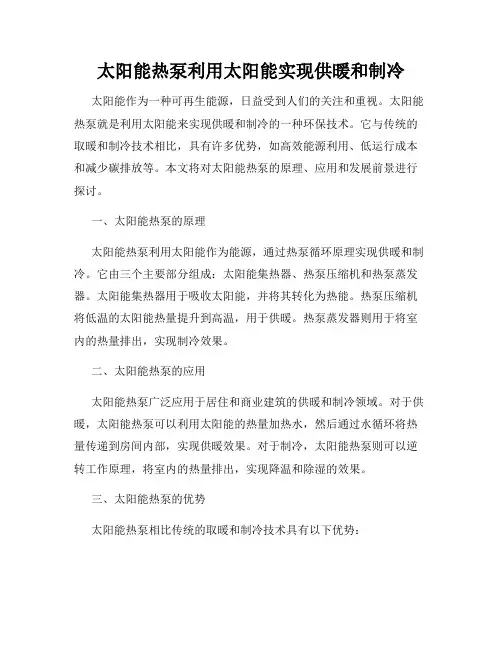

太阳能热泵利用太阳能实现供暖和制冷

太阳能热泵利用太阳能实现供暖和制冷太阳能作为一种可再生能源,日益受到人们的关注和重视。
太阳能热泵就是利用太阳能来实现供暖和制冷的一种环保技术。
它与传统的取暖和制冷技术相比,具有许多优势,如高效能源利用、低运行成本和减少碳排放等。
本文将对太阳能热泵的原理、应用和发展前景进行探讨。
一、太阳能热泵的原理太阳能热泵利用太阳能作为能源,通过热泵循环原理实现供暖和制冷。
它由三个主要部分组成:太阳能集热器、热泵压缩机和热泵蒸发器。
太阳能集热器用于吸收太阳能,并将其转化为热能。
热泵压缩机将低温的太阳能热量提升到高温,用于供暖。
热泵蒸发器则用于将室内的热量排出,实现制冷效果。
二、太阳能热泵的应用太阳能热泵广泛应用于居住和商业建筑的供暖和制冷领域。
对于供暖,太阳能热泵可以利用太阳能的热量加热水,然后通过水循环将热量传递到房间内部,实现供暖效果。
对于制冷,太阳能热泵则可以逆转工作原理,将室内的热量排出,实现降温和除湿的效果。
三、太阳能热泵的优势太阳能热泵相比传统的取暖和制冷技术具有以下优势:1. 高效能源利用:太阳能作为可再生能源,利用太阳能热泵可以更高效地利用能量,节约能源消耗。
2. 低运行成本:太阳能热泵的运行成本相对较低,因为其主要能源来源来自太阳,无需额外的能源投入。
3. 环保节能:太阳能热泵不产生污染物和温室气体的排放,对保护环境和减少碳排放具有重要意义。
4. 适用性广泛:太阳能热泵适用于不同气候条件下的供暖和制冷需求,可以在各种环境下实现高效运行。
5. 可持续利用:太阳能作为一种源源不断的能源,可以持续供给太阳能热泵系统,实现可持续供暖和制冷。
四、太阳能热泵的发展前景随着人们对环境保护和可持续发展的重视,太阳能热泵作为一种清洁能源技术将有着广阔的市场前景。
太阳能热泵具有适用性广泛、运行成本低等优势,在各个领域都有着广泛的应用前景。
随着技术的不断创新和进步,太阳能热泵的效率和性能将进一步提高,推动其在未来市场的发展。
太阳能热泵的工作原理与应用领域分析

太阳能热泵的工作原理与应用领域分析随着环境保护意识的增强和能源需求的不断增长,太阳能热泵作为一种高效、清洁的能源利用技术,受到了越来越多人的关注。
本文将从太阳能热泵的工作原理和应用领域两个方面进行分析。
一、太阳能热泵的工作原理太阳能热泵利用太阳能作为热源,通过热泵的工作原理将太阳能转化为热能,进而供暖、供热水或制冷。
其工作原理主要包括太阳能的收集、传热和热泵的运行。
首先,太阳能的收集是通过太阳能集热器实现的。
太阳能集热器通常由太阳能热管组成,太阳能热管内部充满了工质,当太阳光照射到太阳能热管上时,工质会吸收太阳能并转化为热能。
其次,热能的传热是通过热泵系统实现的。
热泵系统由压缩机、蒸发器、冷凝器和节流装置等组成。
当太阳能热管中的工质被加热后,通过压缩机的作用,工质的温度和压力升高,然后进入蒸发器,通过蒸发器的蒸发过程,工质从低温低压状态转变为低温高压状态,吸收室内的热量。
接着,工质进入冷凝器,通过冷凝器的冷凝过程,工质释放出热量,使室内温度升高。
最后,工质通过节流装置降压后,重新进入太阳能热管,循环往复。
二、太阳能热泵的应用领域太阳能热泵具有广泛的应用领域,下面将从建筑供暖、热水供应和制冷方面进行分析。
在建筑供暖方面,太阳能热泵可以利用太阳能提供热能,实现对建筑物的供暖。
相比传统的燃气锅炉或电锅炉,太阳能热泵具有更高的能源利用效率和更低的运行成本。
此外,太阳能热泵还可以与地暖系统结合使用,提供更加舒适的供暖效果。
在热水供应方面,太阳能热泵可以利用太阳能提供热能,实现对热水的供应。
太阳能热泵可以将太阳能转化为热能,用于热水的加热,既可以满足家庭的日常生活用水需求,又可以满足工业和商业领域的热水需求。
与传统的热水锅炉相比,太阳能热泵具有更高的能源利用效率和更低的运行成本。
在制冷方面,太阳能热泵可以利用太阳能提供冷量,实现对建筑物的制冷。
太阳能热泵的制冷工作原理与供暖相反,通过热泵系统将室内的热量排出,使室内温度降低。
热泵的工作原理

热泵的工作原理热泵是一种能够将低温热能转化为高温热能的设备,它采用了热力学循环原理,通过循环工质的蒸发和冷凝过程,从低温热源中吸收热量,然后通过压缩工质将热量释放到高温热源中。
热泵系统主要由压缩机、蒸发器、冷凝器和节流阀等组成。
下面将详细介绍热泵的工作原理。
1. 蒸发器(蒸发过程):热泵系统中的蒸发器是一个热交换器,它将低温热源中的热量吸收到工质中。
当工质进入蒸发器时,它处于低压状态,此时低温热源的热量使工质蒸发成为低温蒸汽。
蒸发过程中,工质吸收了低温热源中的热量,并将其温度提高。
2. 压缩机(压缩过程):蒸发器中的低温蒸汽进入压缩机,压缩机通过增加工质的压力,使其温度升高。
在压缩过程中,工质的温度和压力都会增加,从而使其能够释放更多的热量。
3. 冷凝器(冷凝过程):压缩机排出的高温高压蒸汽进入冷凝器,冷凝器是一个热交换器,它将高温蒸汽中的热量传递给高温热源。
在冷凝过程中,工质的温度逐渐降低,从而使其从蒸气状态转变为液体状态。
4. 节流阀(膨胀过程):冷凝器中的液体工质通过节流阀进入蒸发器,节流阀的作用是降低工质的压力,使其能够再次蒸发。
在膨胀过程中,工质的温度和压力都会下降,从而使其能够吸收更多的热量。
通过以上四个过程的循环,热泵系统能够将低温热源中的热量转移到高温热源中,实现热能的升级。
热泵的工作原理基于热力学循环原理,它利用了工质在不同压力下的相变特性和热量传递特性。
通过循环工质的蒸发和冷凝过程,热泵能够将低温热源中的热量吸收,并通过压缩工质将热量释放到高温热源中。
这种工作原理使得热泵系统能够实现高效的能量转换,从而节约能源和降低能源消耗。
需要注意的是,热泵系统的效率受到环境温度的影响。
在低温环境下,热泵系统需要消耗更多的能量来提供热量,因此效率会相对较低。
而在高温环境下,热泵系统的效率会更高。
因此,在选择和设计热泵系统时,需要考虑到实际应用环境的温度条件,以达到最佳的能源利用效果。
总结起来,热泵的工作原理是通过循环工质的蒸发和冷凝过程,将低温热源中的热量转移到高温热源中。
太阳能、地能热泵采暖供热系统原理图

太阳能、地能热泵采暖供热系统原理图太阳能、地能热泵采暖供热系统原理图采暖供热原理:如图一所示,热泵主要由制冷压缩机、冷凝器、膨胀阀、蒸发器等组成制冷回路,在制冷回路内充注制冷剂。
制冷压缩机通入三相交流电高速旋转,将低温低压制冷剂气体吸入压缩机,经压缩后变成高压高温气体,该高温高压气体经冷凝器被冷却水冷却,变成中压中温制冷剂液体,制冷剂液体经过膨胀阀节流减压后送入蒸发器,由于蒸发器连接在压缩机的吸气口上,压缩机不停的吸入蒸发器的制冷剂气体,使得进入蒸发器的大量制冷剂压力减低,制冷剂进一步大量蒸发。
由于蒸发器另一侧与地下水中水泵连接,所以当地下水大量流过蒸发器时,被蒸发的制冷剂带走大量的地下水中的热量(因为制冷剂蒸发过程,也就是制冷剂吸热的过程)。
地下水中含有大量的地球浅层土壤低温热量,这些低温热量通过地下水媒介被蒸发器中蒸发的制冷剂吸收提取变成制冷剂热量,被源源不断地吸入制冷压缩机。
经压缩机压缩之后,又变成为80-90℃ 的高温气体,这个高温气体在被冷凝器冷却的过程中,将大量的高温热量传给了冷凝器另一侧的采暖系统,80-90℃ 高温制冷剂气体被冷却的过程,也可以看作是将这些高温热量传递给冷却系统的过程,或者说是对采暖系统的加热过程,维持采暖系统水温在50-60℃, 通过风机盘管或暖气片负荷向空调房间供热。
综上所述,热泵机组是将电能通入压缩机,压缩机将电能变为高速旋转的机械能,机械能又通过压缩机将机械能变成为热能,压缩机输出的总热能=压缩机电功率+压缩机向地下水吸收的热能,而向井水中吸取的热能远远大于压缩机的电功率。
一般从井水中提取的热能是压缩机电功率产生热能的 4-5倍,所以热泵机组的能效比=输出热能(kw)/输入电功率 (kw)≈4.5左右。
而电锅炉的能效比=输出热能(kw)/输入功率(kw)≈0.9~0.98左右,从上面的对比可以看出热泵机组是节能环保设备,与电锅炉相比也同样是电采暖设备,只不过热泵比电锅炉更节省运行费用,理应得到电力部门大力推广的设备,最终受益的首先是电力部门,然后是用户,对环保、对电力部门、对全社会都是有很大好处的事。
热泵工作原理

热泵工作原理标题:热泵工作原理引言概述:热泵是一种能够实现热能转换的设备,通过循环工作来实现热量的传递。
热泵工作原理涉及热力学、热传递等多个领域知识,下面将详细介绍热泵的工作原理。
一、蒸发器部份1.1 蒸发器是热泵循环系统中的一个重要组成部份,其作用是将低温低压的工质吸收外界热量并蒸发成气体。
1.2 在蒸发器中,工质通过吸收外界热量而蒸发,此过程需要吸收外界热量来提供蒸发所需的能量。
1.3 蒸发器中的蒸发过程是热泵工作的第一步,也是热泵吸热的阶段。
二、压缩机部份2.1 压缩机是热泵循环系统中的另一个重要组成部份,其作用是将低温低压的气体压缩成高温高压的气体。
2.2 压缩机通过提供外部功率,将气体压缩,使其温度和压力升高,从而增加气体的焓值。
2.3 压缩机中的气体压缩过程是热泵工作的第二步,也是热泵增压的阶段。
三、冷凝器部份3.1 冷凝器是热泵循环系统中的另一个重要组成部份,其作用是将高温高压的气体放热并冷凝成液体。
3.2 在冷凝器中,气体通过放热而冷却,从而将热量释放到外界,使气体冷凝成液体。
3.3 冷凝器中的冷凝过程是热泵工作的第三步,也是热泵放热的阶段。
四、膨胀阀部份4.1 膨胀阀是热泵循环系统中的另一个重要组成部份,其作用是将高温高压的液体通过膨胀阀降压成低温低压的液体。
4.2 膨胀阀通过限制液体流速,使其压力和温度降低,从而实现液体的膨胀。
4.3 膨胀阀中的膨胀过程是热泵工作的第四步,也是热泵降压的阶段。
五、循环过程5.1 热泵工作原理是通过蒸发器、压缩机、冷凝器和膨胀阀四个部份的协同作用来实现热量的传递。
5.2 在循环过程中,热泵不断地吸热、增压、放热和降压,从而实现热量的转移和利用。
5.3 热泵循环过程中的各个部份密切配合,确保热泵能够高效地工作,并实现热能的转换。
结论:热泵工作原理是一个复杂的热力学过程,通过蒸发器、压缩机、冷凝器和膨胀阀四个部份的协同作用来实现热能的转换。
深入了解热泵的工作原理,有助于提高热泵系统的效率和性能,为热泵技术的发展提供重要参考。
太阳能热泵系统分析

太阳能热泵系统分析太阳能热泵系统是一种新兴的能源转换技术,可以将太阳能和热泵技术相结合,充分利用可再生资源,实现空气调节、热水供应和供暖等多种功能。
本文将对太阳能热泵系统的原理、特点、优缺点以及应用进行分析。
一、原理太阳能热泵系统是以太阳能为能源供应,利用热泵技术将太阳能转化为供暖、空调和热水等热能的一种系统。
其主要由太阳能集热器、蓄热器、热泵、调节设备以及辅助设备等组成。
太阳能集热器通过吸收太阳辐射能将其转换为热能,将其传输到蓄热器中储存。
当需要使用热能时,热泵通过回收热能进行转化,将热能转化为热量并通过调节设备进行传递,最终达到供热、空调和热水的功能。
二、特点1. 节能环保:太阳能热泵系统可以充分利用太阳能等可再生能源,减少对传统化石能源的依赖,从而实现能源的节约和环境的保护。
2. 稳定性强:太阳能热泵系统不受季节、天气、气温等因素的影响,可稳定运行,并可适应不同的气候条件。
3. 储能效果好:系统配备有蓄能器,可以对太阳能进行有效储存,避免能源浪费。
4. 可靠性高:太阳能热泵系统稳定、可靠、安全性能优良,可以长期使用,降低了维修和更换成本。
三、优缺点优点:1. 太阳能热泵系统具有非常可靠的供暖与热水功能。
2. 在不同啤酒节气候条件下,太阳能热泵系统能够提供可靠的供暖、空调和热水服务。
3. 该系统在安装和运行成本上,相较于传统中央供暖和锅炉更加节约。
4. 长期使用成本低,维护费用低廉。
缺点:1. 太阳能热泵在寒冷天气下,性能也会受到影响,使效率下降。
2. 一些高海拔地区无法使用太阳能热泵系统。
3. 对于使用者购买设备和使用方面的普及程度比较低。
四、应用太阳能热泵系统可以应用于小型家庭、酒店、办公楼、公寓等有特殊需求的热水、空调和供暖设施。
比如温泉度假村、菜市场、制药工厂、冷藏仓库等应用,也可以用于夜间照明系统。
结论:太阳能热泵系统可充分利用太阳能等可再生资源,可靠、环保、节能、安装简便并可节约维护成本。
太阳能热泵工作原理

太阳能热泵工作原理太阳能热泵是一种利用太阳能作为能源的环保供暖技术。
它可以将太阳能转化为热能,用于供暖、热水等方面。
太阳能热泵的工作原理非常简单,下面将详细介绍。
一、理论原理太阳能热泵的工作原理基于热力学的基本原理,利用热力学循环原理实现能源转换。
太阳能热泵工作主要分为蒸发、压缩、冷凝和膨胀四个过程。
首先,太阳能热泵中的低温工质(一般是制冷剂)通过蒸发器吸收太阳能散发的热量,从而蒸发变为气体。
这个过程需要从外部环境中吸收热量,达到吸热效果。
接下来,该气体通过压缩机进行压缩,温度和压力随之升高。
这将使气体的焓值提高,以便能够输送到需要供暖的场所。
随后,高温高压的气体进入冷凝器,在冷凝器中通过换热的方式将热量传递给热水,使气体冷却并变为液体。
这个过程释放出的热量可以被利用于供暖、热水等方面。
最后,液体通过膨胀阀进入蒸发器,降低其压力和温度,从而重新开始一个新的循环。
二、组成部分太阳能热泵一般由蒸发器、压缩机、冷凝器、膨胀阀和循环水系统等组成。
蒸发器是太阳能热泵中的核心组件,用于吸收太阳能的热量。
它通过与外部环境发生热交换,将低温工质蒸发成气体,从而吸收外部热量。
压缩机是太阳能热泵中的另一个重要组件,负责将低温低压的气体压缩成高温高压的气体。
冷凝器是太阳能热泵中的换热器,在这里,高温高压的气体通过与热水进行换热而冷却并凝结成液体。
膨胀阀用于控制工质流动的压力和流量,使其能够再次进入蒸发器继续循环。
循环水系统是太阳能热泵中的另一个重要组成部分,主要用于将热量传送到需要供暖的区域,以实现供暖和热水等需求。
三、工作流程太阳能热泵的工作流程可以简单概括为以下几个步骤:1. 太阳能电池板将太阳能转化为电能,供给太阳能热泵系统使用。
2. 太阳能热泵系统通过循环水系统吸收外界热量,使制冷剂蒸发并吸收热量。
3. 蒸发的制冷剂通过压缩机进行压缩,温度和压力升高。
气体进一步释放热量。
4. 高温高压气体进入冷凝器,通过与循环水系统的热交换,将热量传递给循环水。
太阳能热泵供暖与制冷技术

太阳能热泵供暖与制冷技术1.介绍太阳能热泵供暖与制冷技术是一种环保、高效的能源利用方式,已经在许多领域得到了广泛应用。
通过结合太阳能和热泵的原理,这种技术可以实现对建筑物的供暖和制冷,为人们提供舒适的居住环境,同时又减少对传统能源的依赖,降低能源消耗和环境污染。
2.太阳能热泵的工作原理太阳能热泵利用太阳能作为热源,通过光伏电池板或太阳能集热器将太阳能转化为热能,再传递给热泵系统。
热泵系统在接收到热能后,通过蒸发、压缩、冷凝和膨胀等过程,将热能提升到足够的温度用于供暖或制冷。
这种原理既能实现能源的转换利用,又可以根据需要进行供暖和制冷,具有很高的灵活性和适用性。
3.太阳能热泵的优势相比传统的供暖和制冷方式,太阳能热泵具有许多明显的优势。
首先,太阳能是一种免费的能源来源,通过太阳能热泵可以将其充分利用,减少对有限资源的依赖。
其次,太阳能热泵系统可以实现能源的多重利用,提高能源利用率,降低能源消耗。
此外,太阳能热泵具有环保性,减少温室气体排放,对环境影响较小。
最重要的是,太阳能热泵可以降低能源成本,减少居民的能源支出,符合可持续发展的理念。
4.应用领域太阳能热泵供暖与制冷技术在各个领域都有广泛的应用。
在居民住宅中,太阳能热泵可以替代传统的天然气、燃油等供暖方式,为居民提供舒适的居住环境。
在商业建筑和工业厂房中,太阳能热泵可以实现对建筑物的供暖和制冷,为企业节约能源成本。
在农业和温室种植领域,太阳能热泵可以提供适宜的温度和湿度,促进作物生长。
总的来说,太阳能热泵技术具有非常广泛的应用前景,有望在未来成为主流的能源利用方式。
5.技术挑战与发展趋势尽管太阳能热泵技术具有许多优势,但也面临一些挑战。
首先,太阳能的不稳定性和不可控性会影响热泵系统的运行效果,需要设计合理的储能系统和控制策略。
其次,太阳能热泵系统的成本相对较高,需要进一步降低成本,提高技术的竞争力。
另外,太阳能热泵系统的性能和稳定性也需要进一步改进,以满足不同需求的用户。
热泵的循环工作原理

热泵的循环工作原理热泵是一种利用压缩和膨胀工质的循环工作原理,将低温热量转移到高温区域的装置。
其工作原理是基于热力学中的热力循环和传热原理。
下面将详细介绍热泵的循环工作原理。
1.压缩过程:热泵的循环工作开始时,压缩机将低温低压的蒸汽吸入,通过压缩提高其温度和压力。
压缩机是热泵中最重要的组件之一,它的作用是将低温低压的蒸汽压缩成高温高压的气体。
2.对流过程:经过压缩机处理后的高温高压气体流入冷凝器,与外界的冷却介质接触,通过传热将热量释放给冷却介质,同时气体冷却成为饱和蒸汽。
3.膨胀过程:饱和蒸汽经过膨胀阀进入蒸发器,由于膨胀阀前后压力差,蒸发器内的蒸汽快速膨胀,从而使温度和压力下降。
在膨胀过程中,蒸汽吸收蒸发器内外环境的环境热量,完成制冷过程。
4.蒸发过程:蒸汽从膨胀阀膨胀后进入蒸发器,通过传热与蒸发器内的冷凝介质(如空气、水等)接触,将热量释放给冷凝介质,同时蒸汽变成低温低压的蒸汽。
5.动力供应:经过蒸发过程后的低温低压蒸汽再次被压缩机吸入,继续进行压缩和膨胀循环工作。
这一过程需要额外的能量供应,通常使用电能作为动力。
通过以上循环过程,热泵可以将低温的热量从蒸发器吸收并提升温度,然后通过冷凝器释放到高温地区。
该循环可以反复进行,实现热量的输送。
需要注意的是,热泵的性能表现由其工作介质和不同的循环方式共同决定。
常见的热泵介质包括氨、氟利昂等。
同时,热泵有空气源热泵、地源热泵、水源热泵等多种类型,循环工作的具体过程也略有不同。
总的来说,热泵的循环工作原理是通过压缩和膨胀工质来实现低温热量转移到高温区域的过程。
其应用广泛,可以用于制冷、供暖和热水等领域,具有较高的能效和环保性能。
1:热泵的工作原理

热泵的工作原理一、热泵也是利用太阳能:热泵的工作也是利用太阳能生产热水的过程。
太阳在向地球辐射能量过程中,将30%的能量留在空气中,60-70%的能量被土壤、水所吸收。
这种能源比地球所有能源总和还要大几千倍。
二、热泵的分类:热泵根据热源介质来分,热泵可分为空气源热泵和水源热泵,水源热泵又分为水环热泵和地源热泵。
三、泵的工作原理:所谓泵是一种把分散物质集中并提高其位能的装置。
如水泵把水集中后,从低处提升到高处。
四、热泵的工作原理:1、热的集中和提升:作为自然现象,热量总是从高温端流向低温端。
“热”不是物质,而是能,“热”的集中和提高位能必须通过载体来实现,载体就是制冷剂也叫冷媒。
2、热泵的工作原理:热泵就是利用少量高品位的电能作为驱动能源,从低温分散的热源高效吸收低品位热能并传输给高温热源,达到“泵热”的目的。
所以热泵实质上是一种热量提升装置,它本身消耗一部分能量,把环境介质中储存的能量加以挖掘,提高温位进行利用,而整个热泵装置所消耗的功仅为供热量的三分之一或更低,这就是热泵节能的关键所在。
热泵目前应用最普遍的是蒸汽压缩式热泵。
这种热泵系统的工作原理:冷媒在蒸发器内吸热后蒸发,蒸发成过热蒸汽进入压缩机,在压缩机中经绝热压缩变为高温高压的气体,经冷凝器定压冷凝为低温高压液体,液态工质经节流为低温低压液体,再进入蒸发器定压吸热,依次往复循环。
热泵技术是一种提高能量品位的技术,它不是能量转换的过程,所以不受能量转换效率极限100%的制约,而是遵守逆卡诺原理。
其搬运的能量与驱动热泵的电能之比称为制热性能系数又称为能效比(用COP来表示)。
能效比COP值越大越节能。
3、空气能热泵的工作原理:运用逆卡诺循环原理,用电能驱动压缩机,载热体[冷媒]到蒸发器吸收空气的热量蒸发,经压缩--冷凝热力循环过程,将从空气中吸收的大量分散的太阳能热量转移到生活用水中,制取热水。
4、水源热泵的工作原理:水源热泵机组工作原理就是利用地球表面浅层地热能如土壤、地下水或地表水(江、河、海、湖或浅水池)中吸收的太阳能和地热能而形成的低位热能资源,采用热泵原理,通过少量的高位电能输入,在夏季利用制冷剂蒸发将空调空间中的热量取出,放热给封闭环流中的水,由于水源温度低,所以可以高效地带走热量;而冬季,利用制冷剂蒸发吸收封闭环流中水的热量,通过空气或水作为载冷剂提升温度后在冷凝器中放热给空调空间。
太阳能热泵工作原理 (2)

热泵热水机组介绍
一、工作原理:
热泵热水机组是利用设备内的吸热介质(冷媒)从空气或自然环境中采集热能,经压缩机压缩后提高冷媒的温度,并通过热交换器冷媒放出热量加热冷水,同时排放出冷气,制取的热水通过水循环系统送入用户进行采暖或直接用于热水供应。
二、产品特征:
1、高效节能:其输出能量与输入电能之比即能效比(COP)一般在2~6之间,平均可达到3以上,而普通电热水锅炉的能效比(COP)不大于0.95,燃气、燃油锅炉的能效比(COP)一般只有0.6~0.8,燃煤锅炉的能效比(COP)更低一般只有0.3~0.7。
2、环保无污染:该产品是通过吸收环境中的热量来制取热水,所以与传统型的煤、油、气等燃烧加热制取热水方式相比,无任何燃烧外排物,制冷剂对臭氧层零污染,是一种低能耗的环保产品,具有良好的社会效益,是一种可持续发展的环保型产品。
3、运行安全可靠:整个系统的运行无传统热水器(燃油、燃气、燃煤)中可能存在的易燃、易爆、中毒、腐蚀、短路、触电等危险,热水通过高温冷媒与水进行热交换得到,电与水在物理上分离,是一种完全可靠的热水系统。
4、使用寿命长,维护费用低:该产品的使用寿命可长达15年以上,设备性能稳定,运行安全可靠,并可实现无人操作(全自动化智能程序控制)。
5、可一年四季全天候运行:该机组热源来源广泛,包括阳光、雨水、空气、地下水和土壤等,无论白天、黑夜、室内、室外、地下室,不管晴天、阴天、刮风下雨或下雪都能照常工作。
6、适用范围广:可用于酒店、宾馆、工矿、学校、医院、桑拿浴室、美容院、游泳池、温室、养殖场、洗衣店、家庭等,可单独使用,亦可集中使用,不同的供热要求可选择不同的产品系列和安装设计,全方位满足您的要求。
评论|。
太阳能热泵原理

太阳能热泵原理
太阳能热泵是一种能够利用太阳能进行空间加热和制热水的装置。
它的工作原理可以分为以下几个步骤:
1. 太阳能吸收:太阳能热泵使用太阳能集热器来吸收太阳辐射。
这些集热器通常安装在建筑物的屋顶或其他开阔的地方,确保能够接收到充足的太阳能。
2. 热泵循环:太阳能热泵通常采用空气泵和制冷剂来实现热的传递。
在太阳能集热器中,空气泵将室外的空气吹入制冷剂管道中。
3. 制冷剂循环:制冷剂是一种能够在低温下蒸发和凝结的物质。
当空气泵将空气吹入制冷剂管道中时,制冷剂开始蒸发,吸收空气中的热量。
蒸发后的制冷剂进入压缩机。
4. 压缩机压缩:压缩机将蒸发后的制冷剂进行压缩,使其温度和压力升高。
5. 热交换:高温高压的制冷剂通过热交换器与储水箱中的水进行热传递。
热交换器将热量从制冷剂传递给水,使水温升高。
6. 循环回路:高温高压的制冷剂在热交换器中失去了热量,因此温度降低,变成高温液体。
然后,它进入膨胀阀,降低压力,使制冷剂重新变成低温低压状态,循环回到太阳能集热器。
通过这个循环回路,太阳能热泵能够将太阳能转化为热能,并
传递给空气或水体,以提供供暖和热水。
这种利用太阳能的热泵技术能够高效地利用可再生能源,减少对传统能源的依赖,从而降低能源消耗和环境污染。
太阳能热泵系统的工作原理和优化方法

太阳能热泵系统的工作原理和优化方法太阳能热泵系统是一种利用太阳能和热泵技术相结合的高效能的供暖和热水系统。
它通过太阳能集热器收集太阳能,并利用热泵技术将太阳能转化为热能,为建筑物提供供暖和热水。
本文将介绍太阳能热泵系统的工作原理以及优化方法。
太阳能热泵系统的工作原理可以简单地分为三个步骤:太阳能收集、热能转化和供暖/热水供应。
首先,太阳能集热器收集太阳能。
太阳能集热器通常由太阳能吸收器、传热管和保温层组成。
太阳能吸收器吸收太阳辐射,将其转化为热能。
传热管将吸收到的热能传输到热泵系统中。
保温层可以减少热量的损失,提高系统的效率。
其次,热泵系统将太阳能转化为热能。
热泵系统由压缩机、膨胀阀、蒸发器和冷凝器等部件组成。
压缩机将低温低压的制冷剂压缩成高温高压的制冷剂。
膨胀阀将高压制冷剂膨胀为低压制冷剂。
蒸发器中的低压制冷剂吸收太阳能集热器传输过来的热能,使其蒸发成低温低压的气体。
冷凝器中的高压制冷剂释放热能,使其冷凝成高温高压的液体。
通过这样的循环过程,热泵系统将太阳能转化为热能。
最后,太阳能热泵系统将转化后的热能供应给建筑物。
热能可以通过地板辐射、暖气片或热水供应系统来供暖或供应热水。
这样,太阳能热泵系统可以为建筑物提供舒适的室内温度和热水。
为了优化太阳能热泵系统的性能,可以采取以下几种方法:首先,合理设计太阳能集热器。
太阳能集热器的设计应充分考虑太阳辐射的接收效率和热量的损失。
合理选择太阳能吸收器的材料和结构,以提高吸收效率。
同时,加强保温层的绝缘性能,减少热量的损失。
其次,优化热泵系统的运行参数。
热泵系统的运行参数包括制冷剂的种类、压缩机的工作压力和膨胀阀的开度等。
通过选择合适的制冷剂和优化运行参数,可以提高热泵系统的性能。
另外,可以采用能量储存技术来提高太阳能热泵系统的效率。
能量储存技术可以将太阳能转化的热能储存起来,以便在需要的时候供应给建筑物。
常见的能量储存技术包括地下蓄能和水蓄能等。
最后,定期维护和清洁太阳能热泵系统。
太阳能水泵工作原理

太阳能水泵工作原理
太阳能水泵的工作原理是太阳能电池在光照下将光能转换成电能,并通过控制器把电能转变成机械能,驱动水泵工作。
太阳能电池板在太阳光下被照射后,在光电效应的作用下产生电子流,使太阳能电池的两端产生电压,通过控制器对电压进行变换,使之达到所需的直流电压。
同时将直流电能转换成与之相适应的交流电能。
这种现象叫做光电效应。
光电效应只发生在光照物体上,当光照强度降低时,半导体材料的电阻率随之降低,当光照消失时,电阻率随之恢复正常。
所以光能也可以用来发电。
在光伏发电中,把太阳能电池板做成一个半导体器件,当太阳光照射到太阳能电池板上时,一部分光能被吸收转化为电能;当有电流通过时,就会产生电压和电流。
直流电通过控制器送到动力蓄电池中储存起来;当需要用电时,控制器控制动力蓄电池将储存的直流电变成交流电输出。
在蓄电池中储存的电能就是太阳能电池板转化出来的电能。
它经过逆变装置转换成高频交流电输出,通过控制电路送入交流电机中带动水泵工作。
—— 1 —1 —。
太阳能+热泵系统运行原理说明

一、系统运行原理图: 热泵温度探头循环水泵电脑控制系统泄空阀电磁阀增压泵温度探头排污阀水位传感器温度探头贮热水箱温度探头溢流二、系统运行原理1、正常情况下,太阳能定温加热在光照条件下,当太阳集热器内水温达到设定水温时(可在0~100℃之间任意设定,一般设定在45~55℃之间),电脑控制器使供冷水电磁阀自动打开,自来水进入太阳集热器底部,同时将太阳集热器顶部达到设定温度的热水顶入储热水箱;当太阳集热器顶部水温低于设定温度时(一般定在40~45℃之间),电脑控制器使供冷水电磁阀自动关闭。
如此运行,不断将达到设定温度的热水顶入储热水箱储存。
2、储热水箱满水位时,太阳能温差循环加热当储热水箱水满时,为了防止水满溢流,电脑控制器使太阳能系统自动转入温差循环。
当太阳集热器水温高于储热水箱水温时,循环水泵自动启动,将储热水箱内较低温度的水泵入太阳集热器继续加热,同时将太阳集热器内较高温度的热水顶入储热水箱。
如此,通过使储热水箱水温升高的方法储存太阳集热器吸收的太阳能。
当用户使用热水,使储热水箱水位下降后,电脑控制器使太阳能系统自动转入定温加热。
3、太阳能不足时,自动启动热泵辅助加热电脑控制器将随时监测储热水箱水温,当水箱水温达不到使用要求时,自动启动热泵辅助加热,以保证用热水。
4、储热水箱水位控制PLC控制器将随时监测储热水箱水位。
在天气正常的情况下,储热水箱的水位在一天中不同的时间将达到不同的水位。
如果在某一时间内,储热水箱的水位没有达到正常的水位,说明太阳能产热水不足或用户用热水过度,此时,PLC控制器使热泵自动启动,当达到正常水位时,PLC使热泵自动停止。
5、储热水箱水温控制当由于循环散热等原因,使储热水箱的水温低于设定值时(一般应设定在45~55℃之间),PLC控制器会自动根据情况选择加热方式。
当太阳能正常时,自动启动太阳能循环水泵,通过太阳能加热储热水箱内的水;当太阳能不足时,自动启动热泵,加热到设定温度,热泵自动停止。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、系统运行原理图: 热泵温
度
探
头
循环水泵电脑控制系统
泄
空
阀电磁阀
增
压
泵温度探头
排污阀水位传感器
温度探头
贮热水箱温度探头
溢流
二、系统运行原理
1、正常情况下,太阳能定温加热
在光照条件下,当太阳集热器内水温达到设定水温时(可在0~100℃之间任意设定,一般设定在45~55℃之间),电脑控制器使供冷水电磁阀自动打开,自来水进入太阳集热器底部,同时将太阳集热器顶部达到设定温度的热水顶入储热水箱;当太阳集热器顶部水温低于设定温度时(一般定在40~45℃之间),电脑控制器使供冷水电磁阀自动关闭。
如此运行,不断将达到设定温度的热水顶入储热水箱储存。
2、储热水箱满水位时,太阳能温差循环加热
当储热水箱水满时,为了防止水满溢流,电脑控制器使太阳能系统自动转入温差循环。
当太阳集热器水温高于储热水箱水温时,循环水泵自动启动,将储热水箱内较低温度的水泵入太阳集热器继续加热,同时将太阳集热器内较高温度的热水顶入储热水箱。
如此,通过使储热水箱水温升高的方法储存太阳集热器吸收的太阳能。
当用户使用热水,使储热水箱水位下降后,电脑控制器使太阳能系统自动转入定温加热。
3、太阳能不足时,自动启动热泵辅助加热
电脑控制器将随时监测储热水箱水温,当水箱水温达不到使用要求时,自动启动热泵辅助加热,以保证用热水。
4、储热水箱水位控制
PLC控制器将随时监测储热水箱水位。
在天气正常的情况下,储热水箱的水位在一天中不同的时间将达到不同的水位。
如果在某一时间内,储热水箱的水位没有达到正常的水位,说明太阳能产热水不足或用户用热水过度,此时,PLC控制器使热泵自动启动,当达到正常水位时,PLC使热泵自动停止。
5、储热水箱水温控制
当由于循环散热等原因,使储热水箱的水温低于设定值时(一般应设定在45~55℃之间),PLC控制器会自动根据情况选择加热方式。
当太阳能正常时,自动启动太阳能循环水泵,通过太阳能加热储热水箱内的水;当太阳能不足时,自动启动热泵,加热到设定温度,热泵自动停止。
6、用热水
采用循环供热水方式,保证打开淋浴喷头很快就出热水。
