ZY系列气举阀产品说明书
ZY压缩氧自救器说明书

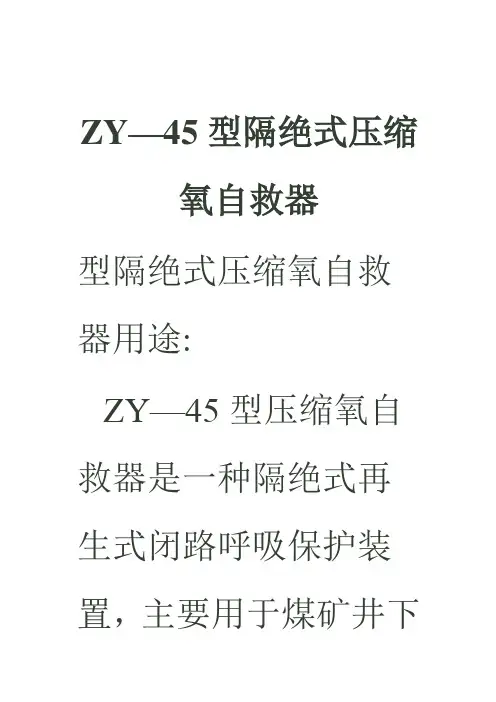

ZY—45型隔绝式压缩氧自救器型隔绝式压缩氧自救器用途:ZY—45型压缩氧自救器是一种隔绝式再生式闭路呼吸保护装置，主要用于煤矿井下发生爆炸、火灾、突出、冒顶堵人等各种事故时，现场人员配带用逃生互救，也可用于救护队抢救伤员时给他们配拥及于救护队员做备用呼吸器使用。
二、主要技术参数：1、使用时间：做工量54.8W时45min2、氧气瓶充填压力：20MPa3、氧气瓶储氧：≥80L4、.供气方式:20-3MPa定量供气≥1.2L/min20-5MPa 手动供气 >60L/min 安全阀开启压力：≤1MPa6、自动排气压力： 150p a-300Pa7、CO2吸收剂：≥43 0g8、气囊容积： >4L9、产品质量（包括CO2吸收剂剂氧气） 2.3Kg10、外形尺寸： 17 0*95*210三、结构ZY—45(原ZY45Y)型压缩氧自救器主要有鼻夹、口具、气囊、清净罐、清净罐底盖、排气阀、供氧接头、氧气瓶、减压器、安全阀、手动供气阀、开关主体、气瓶开关把手、压力表、安全瓶、呼吸阀组成。
四、工作原理1、供气原理：转动开关把手，打瓶阀，氧气瓶中的高压氧气就通过开关流入减压器和供气阀，这时减压器将以>1.2L/min的流量向气囊供气，如果定量供养不能满足人体需要时，可短时间按动手动补给板，以>60L/min的流量向气囊供气。
2、呼吸原理：使用时，人体咬住口具，加上鼻夹，人体就和自救器组成“人—机”呼吸系统。
呼吸时，气流通过呼吸阀经气囊进入清净罐，其中的CO2与清净罐中的CO2吸收剂发生化学反应，而被吸收。
余下的O2进入外气囊。
吸气时，通过吸气阀进入人体就完成了整个呼吸循环过程。
在整个佩用过程手，人的鼻孔被鼻夹夹住，通过“人口——口具”的呼吸连接，完全用嘴进行呼吸。
“人——机”呼吸系统与外界完全隔绝，有效的防止了甲烷瓦斯等有害气体进入人体。
五、使用方法：1、将自救器从佩戴时的腰部侧面移到人体正前面。

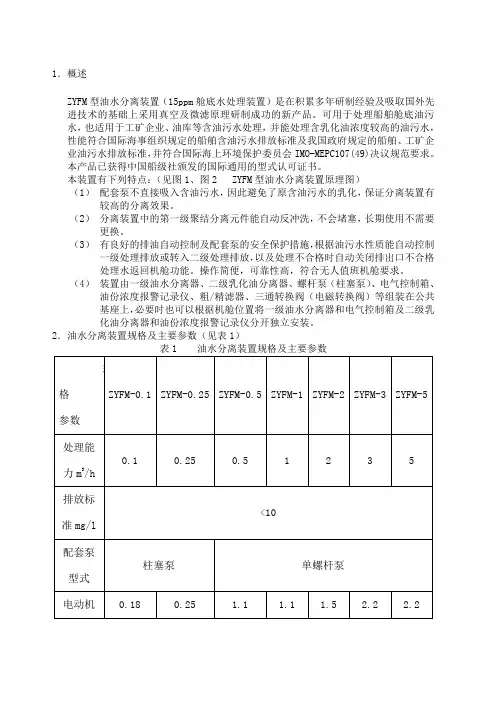

ZYFM系列说明书
当处理工况为二级微滤分离时，乳化油分离器中上部的排污调节阀为常开式，一部分带有细小固体悬浮物的油污水通过此阀回舱底以减少微滤器堵塞阻力，排污调节阀的开启量，通过观察流量计调节至额定的1/2排出水量。
分离后的污油在一级分离器的顶部集聚到一定程度时，油位检测器触发信号，气控型分离装置使一级处理电磁阀开启，压缩空气同时进入三只三通阀的顶部气缸，推动活塞向下，关闭常通口，打开常闭口，舱底水暂停进入分离器，分离后的水暂停排出。海水（清水）由进水三通阀的常闭口进入泵吸入口，从泵的出口再通过排水三通阀的常闭口进入分离器底部，逆向经过聚结器进行反冲洗，并使分离器内部由真空变成压力状态。集聚在顶部的污油通过上部吸水/排油三通阀的常闭口排向污油柜。电控型分离装置使清水入口电磁阀和排油电磁阀打开，舱底水暂停进入分离器，分离后的水暂停排出。海水（清水）被柱塞泵泵至分离器底部，逆向经过聚结器进行反冲洗，并使分离器内部由真空变成压力状态。集聚在顶部的污油通过上部排油电磁阀排向污油柜。
ZY系列气举阀产品说明书
ZY系列气举阀产品说明书气举采油作为机械采油（采气）方式的一种，具有成本低、无复杂的机械装置、不受砂、石蜡及盐的影响、容易维护等优点，在石油矿场得到了广泛的应用。
它通过向井下注入高压天然气既能使停喷油井恢复生产，也可作为自喷井的能量补充方式。
一、分类按操作压力方式的不同，气举阀可分为套管压力操作阀和油管压力操作阀；按投捞方式的不同可分为固定式阀和投捞式阀。
ZY系列的气举阀的主要型二、结构见各种气举阀附图，主要由尾堵、气门芯、波纹管组件、阀体、阀座、阀头和单流阀等组成。
其中波纹管组件是气举阀的心脏，为气举阀的启闭提供位移。
该阀吸收了国内外同类产品的优点，并对波纹管、气门芯、尾堵和阀座进气孔的结构，以及单流阀和气举阀的阀头和阀座材质进行了改进。
结构特点：1、壳体采用Cr-Ni不锈钢制造，具有较好防腐蚀能力；2、三层Ni-Cu合金波纹管；3、波纹管内充硅油防止波纹管疲劳；4、机械结构限制波纹管行程；5、碳化钨钢球（Cu-Ag合金填充焊接）。
工作原理：气举阀由注气压力控制。
波纹管充装氮气压力，此压力提供气举阀的关闭压力。
当注气压力超过关闭压力时，波纹管被压缩，因此，气举阀阀杆离开阀座，使气注入生产的管道。
三、技术参数1、总长：425mm2、直径：25.4mm3、重量：ZYG型1.1kg，ZYT型1.25kg4、最高工作温度：140℃5、最大下井深度：3500m6、波纹管内的最高充气压力：15MPa7、波纹管的最大位移：2mm8、波纹管的最高承压值（内外压差）：65MPa9、阀座孔径：ф3.2mm(1/8＂) ф4.7mm(3/16＂)ф6.3mm(1/4＂)1、波纹管的强度性能：当波纹管内充气压10Mpa，外加压力35Mpa，即内外压差为25Mpa时稳压45分钟（分三次进行，每次15分钟，中间间隔5分钟），波纹管不渗、不漏、不变形。
2、阀球阀座：阀开启前（或关闭前）0.7MPa时，阀球阀座间漏失量不大于100泡/分钟;3、密封件：耐压大于30MPa，耐温不小于160℃，耐石油、天然气腐蚀;4、气门芯：连续敲击100次后能可靠密封;5、波纹管：耐单独内压15MPa，耐内外压差35Mpa;6、单流阀：在15MPa液压作用下漏失量<3滴/分钟。

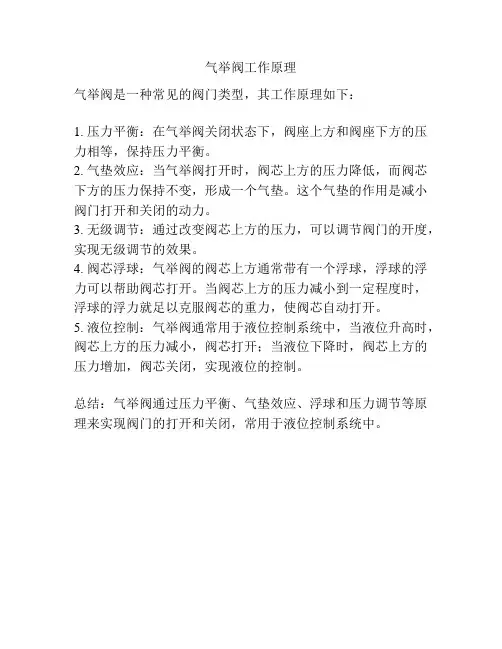

气举阀工作原理
气举阀工作原理
气举阀是一种常见的阀门类型，其工作原理如下：
1. 压力平衡：在气举阀关闭状态下，阀座上方和阀座下方的压力相等，保持压力平衡。
2. 气垫效应：当气举阀打开时，阀芯上方的压力降低，而阀芯下方的压力保持不变，形成一个气垫。
这个气垫的作用是减小阀门打开和关闭的动力。
3. 无级调节：通过改变阀芯上方的压力，可以调节阀门的开度，实现无级调节的效果。
4. 阀芯浮球：气举阀的阀芯上方通常带有一个浮球，浮球的浮力可以帮助阀芯打开。
当阀芯上方的压力减小到一定程度时，浮球的浮力就足以克服阀芯的重力，使阀芯自动打开。
5. 液位控制：气举阀通常用于液位控制系统中，当液位升高时，阀芯上方的压力减小，阀芯打开；当液位下降时，阀芯上方的压力增加，阀芯关闭，实现液位的控制。
总结：气举阀通过压力平衡、气垫效应、浮球和压力调节等原理来实现阀门的打开和关闭，常用于液位控制系统中。
气举采油技术说明手册
中国石油气举技术研究中心一、企业概况1、简介 (4)2、发展历程 (5)3、研究力量及研究成果 (6)4、服务业绩 (7)5、企业文化 (9)二、气举工艺技术系列1、连续气举采油技术 (10)2、气举系统优化技术 (11)3、本井气气举采油技术 (12)4、邻井气气举采油技术 (13)5、本井气柱塞气举采油技术 (14)6、外加气源柱塞气举采油技术 (15)7、气举排水采气技术 (16)8、压裂快速返排工艺 (17)9、套管气助流举升技术 (18)10、钢丝作业技术 (19)三、气举主要产品一）气举井下工具系列1、KPX系列固定工作筒 (20)2、KPX系列投捞式偏心工作筒 (21)3、气举阀 (22)4、气举阀捞出工具 (23)5、气举阀投入工具 (24)6、气举阀投捞造斜器 (25)7、Y221系列封隔器 (26)8、Y453—113永久式封隔器 (27)9、Y453—113永久式封隔器坐封工具 (28)二）钢丝作业工具1、钢丝割刀 (29)2、钢丝作业打捞工具 (30)3、钢丝作业滑套 (31)4、钢丝作业用滚球扶正器 (32)5、钢丝作业震击器 (33)6、活动肘节 (34)7、井下油嘴 (35)8、内钩 (35)9、平衡式单流阀 (37)10、软释放工具 (38)11、绳帽 (39)12、仪表悬挂器 (40)13、移位工具 (41)14、油管堵塞器 (42)15、油管规 (43)16、找绳器 (44)17、坐放短节 (45)三）试验及检测设备气举阀调试台 (46)简介：吐哈气举技术中心前身是吐哈油田钻采工艺研究院机械采油室的一个项目组，从1991年吐哈油田会战开始从事气举人工举升技术研究与服务工作，全体技术研究与服务人员通过十多年的技术积累，精心培育的气举特色技术已形成连续气举完井、气举排液、气举工具配套等多项技术系列。
如今气举技术服务领域发展到国内外5个区块服务市场，开展5项气举技术服务，价值工作量由1998年的70多万元，增加到2006年的收入4500万元，人均产值达到150万元，8年来累计完成产值近1.9亿元，并取得多项集团公司、自治区级成果和国家专利。
zy45zy30zy60压缩氧自救器使用说明书
ZY15 ZY30 ZY45 ZY60隔绝式压缩氧自救器产品使用说明书执行标准： MT 711-1997版本号： VER1.0出版日期： 2007年1月感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。
警告1、使用本产品前请详细阅读产品使用说明书，并严格按照使用说明书之要求对产品各项指标进行检验、使用、操作维护、保养。
2、产品使用、贮存、运输应远离火源。
3、各零部件严禁油污。
4、禁止替代、更改添加或遗漏零部件，只允许使用本公司提供的零件。
5、要清楚压缩氧的危险性。
在有明火或火花的场合严禁打开氧气瓶阀。
6、开启气瓶开关应缓慢进行，否则突然释放的高压氧气会起火或爆炸。
7、严禁未经过专业训练的人员拆卸、装配、操作、使用本产品。
8、在更换氢氧化钙和充填氧气时应按规定执行。
目录一、概述 (1)二、结构特征与工作原理 (1)三、技术性能 (4)四、使用与操作 (4)五、使用注意事项 (6)六、日常维护与保养 (6)七、故障分析与排除 (7)八、运输与贮存 (7)九、开箱及检查 (7)十、售后服务 (7)十一、成套性 (8)一、概述1、产品主要用途及适用范围压缩氧自救器主要用于煤矿井下或环境空气发生有毒气体污染及缺氧窒息性灾害时，现场人员迅速佩戴，保护佩戴人员正常呼吸讯速逃离灾区实现自救。
本自救器主要适用于下述场合：1）可供煤矿井下作业人员在发生瓦斯突出、爆炸、井下环境空气被有害气体污染等灾害性事故时，以及救护人员在呼吸器发生故障时迅速撤离灾区使用。
2）可供化工部门在对设备进行简单维护以及有毒有害气体逸出时使用。
3）可供石油开采作业时，天然气及其它有毒气体大量突出时使用。
4）可装备在现代化高层建筑中，当发生灾害性火灾、二氧化碳严重污染环境时，供遇难人员佩戴逃生和待救时使用。
5）也可供其它部门在有毒有害气体或缺氧环境中使用。
2、产品特点1）本系列压缩氧自救器采用了人体呼吸系统与外界环境完全隔绝，可以有效防止各种有毒有害气体侵入人体呼吸系统，能满足遇险人员快速逃生时使用。
石油气举介绍
气举
我们的气举产品不但具有优良的品质，而且在应用上具有很
大的灵活性。
如果需要对设计或系统性能进行调整，可将可
回收式钢丝气举阀起出并进行更换，对油管没有任何影响。
气举装置可适用于磨蚀性物质环境，如出砂环境，也可用于
低产、高气油比井或斜井中。
新型气举系统适用于高压环境，可在深水井中提供可靠的性
XLift 高压气举系统
能。
额定压力的提高意味着可以降低立管部分硬件设备的复
杂度，因为第一个阀门可以被放置在泥线以下。
常规气举
利用常规气举设备最大限度提高产量。
PerfLift射孔层段气举系统
气举系统对非常规气井和水淹长射孔层段进行脱水。
可回收式气举阀
Camco可回收式气举产品具有成本效益优势，可帮助您在竞争激烈、需求苛刻的市场环境中实现生产和效益最大化。
偏心气举阀工作筒
市场上最先进的偏心工作筒。
地面流体控制阀
借助地面流体控制设备提高效率。
XLift
高压气举系统
PIPESIM气举优化软件
利用有限的举升气实现产量最大化，并通过确定系统的气举需求增加天然气销量。
气举阀工作原理
气举阀工作原理
首先，气举阀的工作原理很简单，就是气举气的进出开关！以套压操作阀（最常用）为例，套管压力作用在封包面上，再加上油管内压力作用在球阀上，这两个力大于封包内的压力时，将封包（nnd，还得解释下，就是气室，那里注的一般是氮气，照着图自己琢磨下）压缩，球阀提起，气举气开始进入油管。
气体高速进入油管后，将与管内流体混合，使混合物密度降低，进而降低压力梯度，使油水能够高速上升，如同自喷。
如何进行气举设计就不说了。
其次，气举阀的类型主要有2种：套压操作阀，油压操作阀，当然还有一堆其他的叫法的操作阀，大同小异。
套压操作阀由套压来操作开启和关闭，油压操作阀由油压控制。
比较常用的是套压操作阀，因为操作相对简单，可控性要好。
气举阀的排液效果取决于一个合理的管柱结构，也就是各级气举阀的深度和气举孔径的大小。
第一级阀要考虑气压所能达到的深度，就目前的设备能力，一般第一级阀下至600-900m，气举孔径3-6mm；最后一级阀的下入深度要考虑套管结构和地层的产液状况，一般下入深度为1200-2000m。
深井可下入更深位置，气举孔径6-8mm；气举阀之间的间隔距离从上至下应逐渐减小，气举孔尺寸逐级增大；气举阀的级数要考虑井深、流压、产层性质等综合因素。
ZW说明书(2014.4首版)
注意：不正确吊装可能对电动装置造成损坏，对于不正确安装、吊装所造 成的设备损坏，本公司不予承担！！！
常州兰陵自动化设备有限公司
Changzhou Lanling Automation Equipment Co., Ltd.
概述
多回转阀门电动装置，主要用于启闭件做直线运动的阀门配套使用，如闸阀、截止阀、隔膜阀、闸门等，用于对阀门 的开启、关闭、调节。是阀门实现远控、集控和自控必不可少的驱动装置。具有功能全、性能可靠、控制系统先进、体积 小、重量轻、使用维护方便等特点。
电动装置与阀门组装后，必须对行程、开度指示器分别进行调整，方可使用；调整前，必须检查开度指示器上的电位 器是否已脱开(把电位器轴上齿轮的紧定螺钉松开即可)，以防损坏；检查电机的旋向，控制线路是否正确，以防电机失控。
普通户外型电动装置调试方法
一、力矩控制器的调整(参见图5) 出厂时已按用户的要求调整好转矩，一般不需再调整。如需改变整定值，可旋转凸轮的调整轴至相应刻度，先调关
开度指示器与开度电位器外形结构
为全系列通用部件，其结构见图6。输入齿轮由计数器个位齿轮带动，经减速后，指示盘随开阀、关阀的过程转动、 指示阀门的开启或关闭位置。电位器轴和指示盘同步转动，供远传开度指示用，移动转圈数调整齿轮可以改变指示盘开 到位与关到位之间的角度；开度电位器的调整：开度电位器旋转角度为270°旋转角，将计数器齿轮调整到相应的变比 档位，在调整好电动装置行程限位开到位、关到位，依据带电位器齿轮的旋转方向，调整好电位器的旋转角度(应该小于 270°大于180°)，电位器在起始位应当留有一定的余量。
普通型电动装置原理图及端子出线图
普通型电动装置电气控制原理图见（图8）端子出线图见（图9）
注：特殊线路可根据用户要求设计定做
气举阀设计
一、基本参数1．气井基本数据井深：3552.0m油管尺寸：Φ73×5.51mm套管尺寸：Φ139.7×9.17mm2．气水参考数据气体相对密度:0.66水相对密度：1.02二、气举工艺设计目的根据气田现状进行气举设计，并完井作业下入压裂酸化气举联作管柱，为以后实施气举排水采气做好准备。
三、设计结果1.气源条件：氮气气举，注气压力10～20 MPa，最大排气压力20 MPa，排量3～5×104Nm3/d。
2.启动方式：初期卸载时放空。
3.气举设计参数：1）启动压力：14～20MPa （根据地层压力而变化） 2）工作压力：10～12MPa 3）注气量：4～5×104m 3/d 4）井口油压：3.5～4MPa5）排水量：20~40m 3/d （启动时水量可能达60~100m 3/d ） 6）管鞋深度：3500±100m4.气举阀设计调试参数（严格按照气举阀调试操作规程进行调试）5.工具参数6、技术性能要求1）气举阀适用于定向井井斜度≤ 45°气井；2）清除油管内的脏物，严防各种脏物或砂土粘附油管，以防阀孔堵塞； 3）工作筒丝扣与油管连接时丝扣缠聚四氟乙烯密封胶带及涂抹密封脂； 4）气井储层改造后，机械分层压裂工具中封隔器解封与否，不会影响气举阀后期排水采气正常工作；5）气举阀内径58mm ，若气井采取投放节流器生产，受气举阀内径尺寸影响， 节流器投放须选择合理位置；且受多级气举阀工作原理影响，节流器只能投放至最上面一级气举阀以上位置；6）一级、二级气举阀活塞阀座打开压力依次为13 MPa 、11MPa ，且可回座，因此不影响压裂施工油套压差及油、套连通问题。
四、施工要求1、施工组织与协调1）甲方应成立气举施工领导小组，明确职责和分工，统一组织、协调和检查，甲方应协调施工队伍协助做好气举过程中的参数记录。
乙方为气举提供技术支持。
各施工队伍应作好自己充分的准备工作，确保工艺成功。
ZY新产品使用说明书
ZY12000/55型掩护式液压支架产品使用维护说明书天地科技股份有限公司开采设计事业部二○一四年十月目录第一节支架的适用条件及配套设备------------------------2第二节支架的特点及组成----------------------------------- 3第三节支架的主要技术特征-------------------------------- 3第四节支架的主要结构件及其作用------------------------ 6第五节防护装置-----------------------------------------------10第六节立柱及千斤顶-----------------------------------------11第七节支架的操作及维护------------------------------------14第八节支架常见故障及其排除----------------17第九节警示-------------------------------------------------24附录一液压系统常见故障、原因及排除方法---------28第一节支架的适用条件及配套设备一、支架的适用条件老顶 I、II级直接顶 1、2类煤层倾角≤45°煤层厚度～5.3m二、支架的主要配套设备1、液压支架： ZY12000/26/552、采煤机： KSW-1500EU13、刮板机： SGZ1000/2×12004、转载机： SZZ1200/7005、破碎机： PLM3000三、执行标准1、《液压支架通用技术条件》2、MT550-1996 《大采高液压支架技术条件》四、型号含义Z——液压支架； Y——掩护式； 12000——工作阻力为12000kN；27——支架最小高度为2550mm；55——支架最大高度为6000mm。
第二节 ZY12000/55掩护式液压支架的组成ZY12000/55掩护式液压支架主要由金属结构件、液压元件二大部分组成。
ZZY型系列自力式压力调节阀说明书
产品技术规格选型说明书ZZY型自力式压力调节阀ZZY型自力式压力调节阀，是一种无需外来能源，而只依靠被调介质自身的压力变化达到自动调节和稳定阀前（或阀后）压力为恒定值的一种节能型压力调节阀。
该阀是一种理想的节能型产品，它广泛应用于蒸汽的保压与稳定，也适用于非腐蚀性气体，低粘度液体介质减压稳压（阀后）或泄压稳压（阀前）的自动控制。
标准技术参数阀体型式：直通单座/双座/三通铸造球形阀阀尺寸：DN20～300额定压力：PN16，PN40，PN63连接形式：法兰法兰标准：钢制法兰按GB9113-2000，JB/T-94 密封面型式：PN16为突面，PN40/63为凹凸面法兰端面距：按GB12221-89材料：ZG230-450（SCPH2）ZG0Cr18Ni9Ti（SCS13A）ZG0Cr18Ni12Mo2Ti（SCS14A）结构形式：·标准型（-5℃～+80℃）见图1 ·中温型(冷凝器)（＜+350℃）见图1·波纹管平衡型见图2·活塞平衡型见图3 压盖型式：螺纹式填料：V型聚四氟乙烯填料柔性石墨填料垫片：型式，齿型和平型材料，F4/改性F4，不锈钢+石墨阀内组件阀芯：·单座柱塞型阀芯见图1 ·压力平衡型式柱塞型阀芯见图4·双座柱塞型阀芯见图5金属密封软密封快开特性执行机构型式：薄膜式(用于被调压力≤0.6MPa)ZY70，ZY100，ZY200，ZY280，ZY400膜片材料：丁腈橡胶夹增强涤纶织物信号接口：内螺纹M16×1.5环境温度：-30℃～+70℃型式：活塞式（用于被调压力＞0.6MPa）ZYH28，ZYH70，ZYH103，ZYH133，ZYH188，ZYH201活塞材料：ZALSi12信号接口：内螺纹M16×1.5环境温度：-30℃～+70℃性能额定Kv值：参照第2页表1流量特性：快开（特殊可要求等百分比或线性）整机作用方式：·阀前压力控制见图2※特殊要求可采用等百分比特性或线性特性材料：1Cr18Ni9Ti0Cr18Ni12Mo2TiPTFE·阀后压力控制见图1压力调节范围：参照第2页表2阀前/阀后压力比：10:1～10:8参照第3页表3 压力控制精度：±5%附件调节手柄，其他附加规格（根据要求生产制造）·特殊检查，材料检查（制造记录表）无损检查，蒸气检查，低温检查·法兰背面加工·带排污栓·双重填料·蒸气夹套·禁油禁水处理·禁铜处理·特殊配管和接头·SUS304制品的外裸螺栓，螺母·盐害对策·防砂，防尘要求·热带地区规格·寒冷地区规格·真空（用途）阀座泄漏率（对于额定Kv值%）：金属密封小于0.01%（ANSI B16.104-1976Ⅳ级）软密封小于0.00001%以下（ANSI B16.104-1976Ⅵ级）外形尺寸：参照第5页表4产品重量：参照第8页表5型号编制：参照第8页型号编制油漆颜色：调节阀的气动执行机构和阀的表面应涂漆，不锈钢和铜的阀可不涂漆。
气举阀的作用及工作原理
气举阀的作用及工作原理宝子们！今天咱们来唠唠气举阀这个超有趣的东西。
你可别小瞧它，在油气开采的大舞台上，它可是个相当重要的角色呢！气举阀啊，它主要的作用就像是一个超级智能的流量调控大师。
你想啊，在地下那深深的油井里，油啊气啊都藏在那些缝隙和孔隙里。
要把它们开采出来可不容易。
气举阀就在这个时候闪亮登场啦。
它能控制气体注入油井的流量和压力。
比如说，油井里的油可能因为压力不够，不太愿意往上跑，就像小朋友赖床一样。
这时候气举阀就会让适量的气体进入油井，给油施加一个向上的推力，就像在油的屁股后面轻轻推了一把，让油欢快地朝着井口奔去。
那它的工作原理呢？这就像是一场精心编排的舞蹈。
气举阀就安装在油管柱上。
在油井开始工作的时候，地面的高压气体就通过油管柱往井下跑。
当气体到达气举阀的时候，气举阀就像一个小门卫。
如果油井里的压力比较低，气举阀就会打开，让气体进入油井环空。
这就好比油井环空是一条高速公路，气体进入后就在这个空间里扩散开来。
气体的压力会把油往上顶，就像把一个个小油滴放在气球上，气球膨胀就把油滴往上送啦。
而且呢，气举阀还特别聪明。
它不是一直傻乎乎地开着或者关着的。
随着油井开采的进行，油井里的压力会发生变化。
当油井里的压力升高到一定程度的时候，气举阀就会感知到，然后就像个小机灵鬼一样，把自己关小一点或者直接关上。
这样就不会让过多的气体进入油井，避免造成不必要的混乱。
就像我们在给气球打气的时候，不能一直不停地打，不然气球就爆啦，气举阀就是这么个把控全局的小能手。
你再想象一下，气举阀就像油井里的小管家。
它要照顾油井里油和气的平衡。
如果没有它，那气体就可能像一群调皮捣蛋的小怪兽，横冲直撞地进入油井，可能会把油井里的压力搞得乱七八糟，油也采不出来多少。
有了气举阀呢，就像是有了一个有条不紊的指挥家，让气体和油井里的油和谐共处，让油气开采这个大工程顺利进行。
在那些寒冷的油区或者是深海的油井里，气举阀也从不掉链子。
不管环境多么恶劣，它都坚守岗位。
扬州大力阀门说明书
扬州大力阀门说明书扬州大力阀门说明书一、产品概述扬州大力阀门是一种高品质的阀门产品，适用于各种工业领域。
该阀门采用优质材料制造，具有耐腐蚀、耐磨损、密封性好等特点，可靠性高，使用寿命长。
二、产品特点1. 耐腐蚀性强：扬州大力阀门采用优质材料制造，具有较强的耐腐蚀性能。
2. 耐磨损：该阀门的密封面采用硬质合金材料制造，具有较强的耐磨损能力。
3. 密封性好：扬州大力阀门采用先进的密封结构设计，确保了良好的密封效果。
4. 可靠性高：该阀门经过严格测试和检验，保证了其可靠性和稳定性。
5. 使用寿命长：扬州大力阀门采用优质材料制造，并经过精细加工和处理，使用寿命长。
三、产品类型扬州大力阀门主要包括以下几种类型：1. 截止阀：主要用于管道上的截断和调节。
2. 球阀：主要用于管道上的截断和调节，具有快速开关和切断流体的能力。
3. 蝶阀：主要用于管道上的调节和截断，具有开启角度大、流阻小、结构简单等特点。
4. 闸阀：主要用于管道上的截断和调节，具有结构简单、流阻小等特点。
5. 其他类型：如止回阀、安全阀等。
四、产品参数扬州大力阀门的参数包括以下几个方面：1. 阀门口径：从DN15到DN3000不等。
2. 阀门压力等级：从PN0.1MPa到PN42MPa不等。
3. 阀门材质：可选用碳钢、不锈钢、合金钢、铸铁等材质制造。
4. 连接方式：可选用法兰连接、螺纹连接、焊接连接等方式。
五、使用说明1. 安装前应检查阀门是否符合要求，并清洗内部杂质。
2. 安装时应注意方向和位置，并保证密封性能良好。
3. 使用时应注意操作规范，避免过度开启或关闭。
4. 维护时应定期检查并清洗阀门内部，保证其正常使用。
六、维护保养1. 定期检查并清洗阀门内部，保证其正常使用。
2. 定期检查密封性能，并及时更换密封件。
3. 防止阀门长时间不使用而生锈，应定期涂抹防锈油。
七、注意事项1. 阀门应存放在干燥、通风、避光的环境中。
2. 阀门在运输和安装过程中应避免碰撞和损坏。
ZY-阀门培训内容.doc
目录第一课基础知识 (2)第二课阀门的标准 (6)第三课：阀门的特点之～闸阀 (12)第四课：阀门的特点之～截至阀 (19)第五课：阀门的特点之～球阀 (23)第六课：阀门的特点之～碟阀 (25)第七课：阀门的特点之～旋塞阀 (26)第八课：阀门的特点之～安全阀 (27)第九课：阀门的特点之～蒸汽疏水阀 (28)第十课：阀门的特点之～减压阀 (29)第十一课：阀门的特点之～止回阀 (30)第十二课：调节阀基础知识 (31)专题：阀闸的旁通 (32)专题：压力密封结构与活载荷： (34)专题：铸件与锻件的区别： (36)专题：阀门的驱动 (40)专题：执行机构的防爆与防护 (47)专题：角行程气动执行机构介绍（美国尼伯科） (53)资料：阀门材料表 (61)- 1 - 1第一课基础知识1．1 概述：阀门是流体输送系统中的控制部件，具有截流，导流，防止逆流，稳压，分流或溢流泻压等功能。
阀门的介质：空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属、放射性介质等。
阀门的公称通经：几毫米至10米工艺管路。
阀门的工作压力：1.3X10-3 Mpa 至10000 Mpa 超高压温度：-269 o C 至1430 o C工作方式：手动，电动，气动，液动，电气或电液联动。
1.2 阀门的分类1）接通或截断管路中的介质：闸阀、截至阀、球阀、旋塞阀、隔膜阀、蝶阀等。
2）调解、控制管路中介质的流量和压力：节流阀，调解阀，减压阀，安全阀。
3）改变管路中的介质的流动方向：分配阀，三通，四通球阀，三通旋塞阀。
4）阻止管路中的介质倒流：止回阀，地阀。
5）分离介质：不同结构的蒸汽疏水阀，空气疏水阀等。
6）调解液面的高度：液面指示器，液面调节器。
按照公称压力分类：1）低压阀门：PN<= 1.6Mpa2）中压阀门：PN<= 2.5 - PN<= 6.4 300#-600#3）高压阀门：PN<= 10.0 - PN<= 80.0 900# -4500#4）超高压阀门：PN>= 80 Mpa按照温度分：1）超低温阀门t < -100 o C2）低温阀门-100 o C<= t <-40 o C3）常温阀门-40 o C<= t < 120 o C4）中温阀门-120 o C<= t <450 o C5）高温阀门t>= 450 o C1.4 阀门的公称通经：阀门的公称通经是管路系统中所有的管路附件用数字表示的尺寸，它是一个圆整数，和加工尺寸是呈不严格的关系。
ZZY型自力式压力调节阀说明书
194
280
围
H
445
480
KPa 480-1000 A
176
670
740 780 850 860 880 930
194
280
H
445
600-1500
A
85
570
600
820
890
950
1000 1100 1200
96
H
445
1000-2500
A
85
570
600
820
890
950
1000 1100 1200
1Cr18Ni9Ti、Cr18Ni12Mo2Ti
1Cr18Ni9Ti、Cr18Ni12Mo2Ti
1Cr18Ni9Ti、Cr18Ni12Mo2Ti
丁腈、乙炳、氟、耐油橡胶
A3、A4 钢涂四氟乙烯
聚四氟乙烯、柔性石墨
阀芯结构型式
自力式单座调节阀 阀体工作温度和允许压力
自力式双座调节阀
自力式套筒调节阀
7
ZZY 型自力式压力调节阀 n 四、安装、使用与维护
阀前压力 30
Kpa
50 100
阀前压力 15～ 15～ 15～
Kpa
24 40
80
150
200
15～ 120
20～ 160
250
25～ 200
300
30～ 240
350
35～ 280
400
40～ 320
450
45～ 360
500
50～ 400
550
55～ 440
600
60～ 480
阀前压力 650 700 750
ZY2800产品使用说明书
9）移架有效步距600mm。
10）支架顶梁采用刚性整体式结构，前部有护帮功能。
11）顶梁和掩护梁设计单侧活动侧护板。
因此与同类型支架相比， 具有适应性强、 可靠性高、调高范围大，
移架速度快，工作面产量高等特点。
2、适用地质条件与配套设备
2.1、适用地质条件:
1）用于单一煤层开采工作面；
2）适用工作面采高范围为0.9〜2.0m;
（7） 架体组装：依次将顶梁组件、掩梁组件与底座组件连接在一起。
（n）液压系统组装
（1）准备：按照图纸要求，将所有液压元件清洗干净，校核尺寸去 掉防护堵，按顺序分类摆放整齐，并作出标识；
（2）固定阀座：按图样要求位置安装固定阀座；
（3）液压管路：按图样要求依次连接所有液压管路，并通过相应的 胶管夹排列整齐，固定牢靠；
3）作用于每架支架上的顶板压力不能超过2800kN；
4）适应煤层倾角不大于10°；
2.2、配套设备
1）采煤机
MG132/300-WD采煤机；
2）输送机
SGZ/630/220输送机；
2.3、品种、规格
ZY2800/09/20型掩护式液压支架为矿用支护设备。规格参数详 见本说明书第三部分主要技术性能及主要参数。
b）注意事项
（1）在组装过程中严禁吸烟、乱扔烟头；
（2）在组装过程中一定要遵守相关的安全操作规程；
（3）在吊、装过程中一定要有人协调指挥；
（4）清除毛刺和锐角， 特别是缸体供液口上的毛刺和锐角， 防止组 装时损伤密封件；
（5）组装过程中，应注意不使密封件损坏；
（6）组装完毕应将支架反复升降几次， 排除支架立柱内存留的空气。
c）底座（见图9） 底座是将顶板压力传递到底板并稳定支架的部件，除了满足 一定的刚度和强度外， 还要求对起伏不平的底板适应性要强， 对底板 接触比压要小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZY系列气举阀产品说明书
气举采油作为机械采油（采气）方式的一种，具有成本低、无复杂的机械装置、不受砂、石蜡及盐的影响、容易维护等优点，在石油矿场得到了广泛的应用。
它通过向井下注入高压天然气既能使停喷油井恢复生产，也可作为自喷井的能量补充方式。
一、分类
按操作压力方式的不同，气举阀可分为套管压力操作阀和油管压力操作阀；按投捞方式的不同可分为固定式阀和投捞式阀。
ZY系列的气举阀的主要型
二、结构
见各种气举阀附图，主要由尾堵、气门芯、波纹管组件、阀体、阀座、阀头和单流阀等组成。
其中波纹管组件是气举阀的心脏，为气举阀的启闭提供位移。
该阀吸收了国内外同类产品的优点，并对波纹管、气门芯、尾堵和阀座进气孔的结构，以及单流阀和气举阀的阀头和阀座材质进行了改进。
结构特点：
1、壳体采用Cr-Ni不锈钢制造，具有较好防腐蚀能力；
2、三层Ni-Cu合金波纹管；
3、波纹管内充硅油防止波纹管疲劳；
4、机械结构限制波纹管行程；
5、碳化钨钢球（Cu-Ag合金填充焊接）。
工作原理：气举阀由注气压力控制。
波纹管充装氮气压力，此压力提供气举阀的关闭压力。
当注气压力超过关闭压力时，波纹管被压缩，因此，气举阀阀杆离开阀座，使气注入生产的管道。
三、技术参数
1、总长：425mm
2、直径：25.4mm
3、重量：ZYG型1.1kg，ZYT型1.25kg
4、最高工作温度：140℃
5、最大下井深度：3500m
6、波纹管内的最高充气压力：15MPa
7、波纹管的最大位移：2mm
8、波纹管的最高承压值（内外压差）：65MPa
9、阀座孔径：ф3.2mm(1/8＂) ф4.7mm(3/16＂)
ф6.3mm(1/4＂)
1、波纹管的强度性能：当波纹管内充气压10Mpa，外加压力35Mpa，即内外压差为25Mpa时稳压45分钟（分三次进行，每次15分钟，中间间隔5分钟），波纹管不渗、不漏、不变形。
2、阀球阀座：阀开启前（或关闭前）0.7MPa时，阀球阀座间漏失量不大于100泡/分钟;
3、密封件：耐压大于30MPa，耐温不小于160℃，耐石油、天然气腐蚀;
4、气门芯：连续敲击100次后能可靠密封;
5、波纹管：耐单独内压15MPa，耐内外压差35Mpa;
6、单流阀：在15MPa液压作用下漏失量<3滴/分钟。
五、使用及维护：
1、按《气举阀调试程序》调试气举阀；
2、调试前应检查阀座孔径是否与气举设计书相符，并检查阀座孔径是否
与阀球相匹配。
3、作打开压力试验时，如扩展压力过大，则检查接触面之间是否有污物，
根据原因清洗零件或更换阀座或阀球。
4、存放过程中应注意防尘。
调试操作过程中，应注意不要损伤阀座密封
面。
5、调试后的气举阀在存放过程中应主意防尘；
6、气举阀下井过程中应中速起下管柱；
7、气举井的卸载或洗井时，应主意控制井口压力及加压速度，以免破环
波纹管。
技术参数：
2-7/8″外加厚偏心工作筒工作筒结构形式
尺寸、材料、技术参数
2-7/8″外加厚固定工作筒工作筒结构形式
尺寸、材料、技术参数
3-1/2″外加厚固定工作筒工作筒结构形式
尺寸、材料、技术参数
油管接箍
ZYG系列固定式气举阀
ZYT-1型投捞式气举阀
刘总：你好
我方有关材料的选择调研资料如下：
使用环境有抗H2S要求，国内外抗H2S材料一般从NACE标准（美国国家防腐工程师协会标准）中规定的材料中选用。
表1为国外某公司最低选用标准资料：
由于沉淀硬化不锈钢、双相不锈钢、马氏体不锈钢在国内材料的冶炼水平和热处理工艺的限制，一般较多的选用2Cr13不锈钢；奥氏体不锈钢由于其强度较低，一般不能做承压本体零件；在国内厂家中，碳钢或低碳合金钢常选用35#、35CrMo作为一般抗H2S做承压本体零件材料，在四川石油管理局设计院的抗硫材料研究中，推荐采用35CrMoA作为较好的抗H2S做承压本体零件制作材料，但由于其材料价格较高，由于成本因数不被各厂家广泛采用。
35CrMoA（锻件）：
（1）该材料符合NACE标准的材料选用和加工工艺的要求；
（2）35CrMoA（锻件）按NACE标准硬度最高可达HRC26，可获得较高的抗拉强度要求；（35CrMo或35CrMoA（非锻件）按NACE标准硬度最高只能HRC22）
（3）35CrMoA材料杂质（S、P、非金属家杂物等）含量较35CrMo低，材料的晶相组织和焊接性能均可得到有效的保证。
工作筒零件与石油部标准《油管短节》结构设计和材料选用（四川各矿区均采用35CrMo材料加工各类油管短节）相似，参照该标准研制可有效控制产品性能质量。
另外，当工作筒加工好后，我方已要求加工厂给我们出具相关的正式实验报告。
请放心。
