胜利接地电阻测试仪victor4105a说明书
接地电阻测试仪A使用说明

4102A/4105A接地电阻测试仪使用说明书目录1安全事项------------------------------------------1 2特点----------------------------------------------2 3规格----------------------------------------------2 4部件名称------------------------------------------4 5准备测量------------------------------------------5 6测量方法------------------------------------------5 7更换电池------------------------------------------8 8机壳与背带----------------------------------------91.安全事项本仪器符合以下的标准●IEC 61010-1 CATⅢ-300V.二级●IEC 61O10-2-31●IEC 61557-1,5●IEC 60529(IP54)●JIS C1304-95为正确使用本测试仪及避免触电的危险,使用前请务必详读本说明书。
在说明书中,遇到特别需要注意事项均以表示,请仔细阅读之:危险是标示有可能造成触电事故的注意事项,注意是标示可能起仪器损坏或测量误差的注意事项。
为确保安全,以下的注意事项请务必遵守:(1)测试前请先确认量程选择开关已设定在适当的档位。
(2)测试导线的连接插头已紧密地插入端子内。
(3)主机于潮湿状态下.请勿作接线动作。
(4)在各档位中,请勿加载超于该量程额定值的电量。
(5)请勿在线接于被测物上时切换量程选择开关。
(6)测试端子间请勿加载超过200安培的交流或直流电压。
(7)请勿在易燃性场所测试,火花可能会引起爆炸。
(8)本测试器在使用中,出现仪器破损或测试线发生龟裂而造成金属外露等异常情况时停止使用。
日本共立4105A接地电阻测试仪中文说明书

1.安全事项 2.特点 3.规格 4.部件名称 5.准备测量 6.测量方法 7.更换电池 8.机壳与背带
4102A/4105A 接地电阻测试仪
使用说明书
1.安全事项 仪器符合以下标准
●IEC 61010-1 CATⅢ-300V.二级 ●IEC 61O10-2-31 ●IEC 61557-1,5 ●IEC 60529(IP54) ●JIS C1304-95 为正确使用仪器并避免触电危险,使用前请务必详读说明书。
说明书中,遇到特别需要注意事项均以 表示,请仔细阅读之:
危险是标示有可能造成触电事故的注意事项。
注意是标示可能引起仪器损坏或测量误差的注意事项。
为确保安全,以下的注意事项请务必遵守: (1) 测试前请先确认量程选择开关已设定在适当档位。 (2) 测试导线的连接插头已紧密插入端子内。 (3) 主机潮湿状态下,请勿接线。 (4) 各档位中,请勿加载超于该量程额定值的电量。 (5) 当与被测物在线连接时,请勿切换量程选择开关。 (6) 测试端子间请勿加载超过200安培的交流或直流电压。 (7) 请勿在易燃性场所测试,火花可能会引起爆炸。 (8) 若仪器出现破损或测试导线发生龟裂而造成金属外露等异常情况时,请停止使用。 (9) 更换电池,请务必确定测试导线已从测试端子拆除。 (10)主机潮湿状态下请勿更换电池。 (11)使用后请务必将量程选择开关切于OFF位置。 (12)请勿于高温潮湿,有结露的场所及日光直射下长时间放置。 (13)本测试器请勿存放于超过60℃之场所。 (14)长时间不使用,请取出电池后保存。 (15)主机潮湿时,请干燥后保存。
2. 特点 本仪器是用来测定配电线,屋内配线,电机机电设备等接地阻抗测试仪。此外,还有测量接地 电压用的交流电压档可使用。
接地电阻测试仪作业指导书

4105A接地电阻测试仪作业指导书文件编号:_____________________________版本::______________________________受控状态:_____________________________编写人:_______________________________审检人:_______________________________批准人:_______________________________2014年03月28日批准2014 年03月28日生效深圳市正方检测有限公司发布第02章目录第1章封面、批准页....................第2 章目录 ...................... 第2 页第3 章修改页 ..................... 第3 页第4 章接地电阻检测 ................. 第4 页第03 章文件修改页第04章接地电阻检测、目的:检测电气设备接地装置的接地电阻大小,判别接地电阻是否符合相应的规二、相关参数和注意事项测量范围为0--1999 Q;测量对地电压范围内;注意事项:移动电话等高频率器请勿在仪器旁使用。
三、按钮和配件说明1、电阻档位选择开关:20 Q /200 Q /2000 Q /EARTH VOLTAGE2、量程选择开关:RANGE3、电源开关:POWER4、锁定读数按钮:HOLD5、测试按钮:圆形黄色按钮(PRESS TO TES)T6、P/C:探测线插口;7、E:接地端口&红色/绿色探测线:接P/C插孔9、绿色探测线:接E端口10、接地金属棒2 根四、检测仪器使用方法:天气及检测现场要求检测接地电阻避免在雷雨天、潮湿、雨后和温度过低的环境下进行,宜在每年的 4 月份前或10 月后进行现场接地装置的测量准备(1)接地测试点的确定(变配电室或大楼接地测试点有相应的接地装置标识),接地装置上无带电设备, 接地装置上测试点应作预先除去接地装置上防腐层、锈蚀层、绝缘层,裸露出导体,接地装置测试仪上夹钳与其接触良好。
接地电阻测试仪说明书

始于1940年高质量高品质是我们的一贯传统Quality and reliability is our tradition接地电阻测试仪 接地电阻测试系列小巧轻便,防尘防漏MODEL 4105AMODEL 4102AH(硬质箱)MODEL 4105AH(硬质箱)KEW 4102A/4102AH技术参数: ●小型轻量,采用强耐冲击的新素材外壳 ●除了精密测试同时配备简易测试用探棒(使用肩带进行简易测试) ●可进行地电压测试 ●辅助接地电阻值过大时,启动警告功能 ●即使淋少量雨也无妨的防尘防水设计符合国际安全规格IEC60529(IP54) ●设计符合国际安全规格IEC61010-1 CAT.III 300VKEW 4105A/4105AH技术参数: ●即使淋少量雨亦无妨的防尘防水构造IEC 60529(IP 54) ●除了精密测试,也同时配备了简易测试用探棒(使用肩带进行简易测试) ●国际安全规格IEC 61010-1 CAT III 300V, IEC 61557 ●可进行地电压测试 ●辅助接地电阻数值过大时,警告功能会自动启动 ●小型、轻量,采用了强耐冲击力的新素材外壳MODEL71009091(电线组合用携带箱)8200(电线卷轴)8032(辅助接地棒2根1组)7095A(接地测试线 红20m 黄10m 绿5m)附件精密测试用测试线组合(包括测试线卷轴)可选件接地电阻 0 ̄20Ω/0 ̄200Ω/0 ̄2000Ω 接地电压(50,60Hz) 0 ̄200V(AC)附 件测 试 范 围105(L)×158(W)×70(D)mm约550g(含电池)精 确 度耐 电 压重 量接地电阻 ±2%rdg±0.1Ω(20Ω量程),±2%rdg±3dgt(200/2000Ω量程),接地电压±1%rdg±4dgtAC 3700V/1分钟单3干电池R6P(1.5V)×6安 全 规 格使 用 电 池外 形 尺 寸可 选 件IEC61010-1CAT.Ⅲ300V污染度2IEC61010-2-31,IEC61557-1.5,IEC60529(IP54防尘防水)7095A(接地测试线 红20m 黄10m 绿5m) 8032(辅助接地棒 2根1组) 7127A(简易测试探棒)9084(软质箱) 9164(便携硬箱) 单3干电池R6P×6 9121(肩带) 使用说明书7100(精密测定线组合)MODEL 7095MODEL 8032。

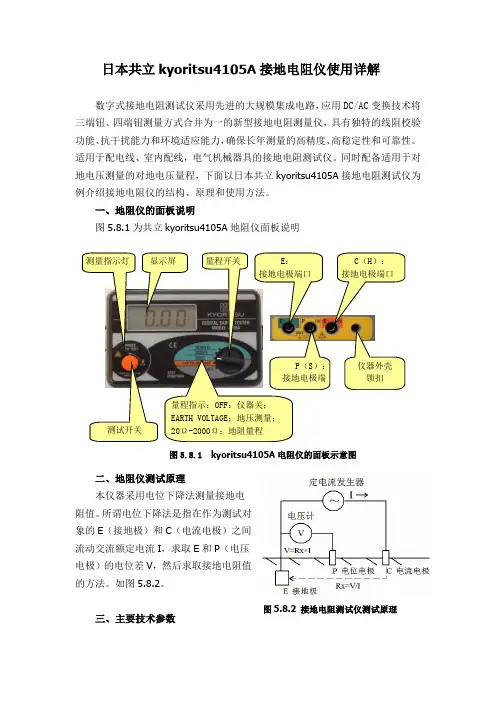

日本共立kyoritsu4105A接地电阻仪使用详解

日本共立kyoritsu4105A接地电阻仪使用详解数字式接地电阻测试仪采用先进的大规模集成电路,应用DC/AC变换技术将三端钮、四端钮测量方式合并为一的新型接地电阻测量仪,具有独特的线阻校验功能、抗干扰能力和环境适应能力,确保长年测量的高精度、高稳定性和可靠性。
适用于配电线、室内配线,电气机械器具的接地电阻测试仪。
同时配备适用于对地电压测量的对地电压量程,下面以日本共立kyoritsu4105A接地电阻测试仪为例介绍接地电阻仪的结构、原理和使用方法。
一、地阻仪的面板说明图5.8.1为共立kyoritsu4105A地阻仪面板说明二、地阻仪测试原理本仪器采用电位下降法测量接地电阻值。
所谓电位下降法是指在作为测试对象的E(接地极)和C(电流电极)之间流动交流额定电流I,求取E和P(电压电极)的电位差V,然后求取接地电阻值的方法。
如图5.8.2。
三、主要技术参数图5.8.2 接地电阻测试仪测试原理测量指示灯测试开关E:接地电极端口显示屏量程开关P(S):接地电极端口C(H):接地电极端口仪器外壳锁扣图5.8.1 kyoritsu4105A电阻仪的面板示意图量程指示:OFF:仪器关;EARTH VOLTAGE:地压测量;20Ω-2000Ω:地阻量程表5.8.1为kyoritsu4105A电阻仪主要技术参数表。
四、地阻仪的测试(一)辅助接地棒的插入和配线从被测物体开始,每隔5~10米分别将P端口、C端口用辅助接地棒垂直插入大地,将测试探棒(绿,黄,红)从仪器的E、P、C端口开始按被测物、辅助接地棒P、辅助接地棒C的顺序连接。
请尽可能将辅助接地棒插入潮湿泥土中,若不得不插入干燥泥土、石子地或沙地中时,请将辅助接地棒插入部分用水淋湿,使泥土保持湿润。
若在混凝土上进行测量时,请将辅助接地棒放平淋水或将湿毛巾等放在辅助接地棒上。
如图5.8.3。
(二)地电压的测量接地棒和配线准备好以后,将量程开关设置为EARTHVOLTAGE,如显示电压则表示存在地电压,请确认电压值在10V以下。

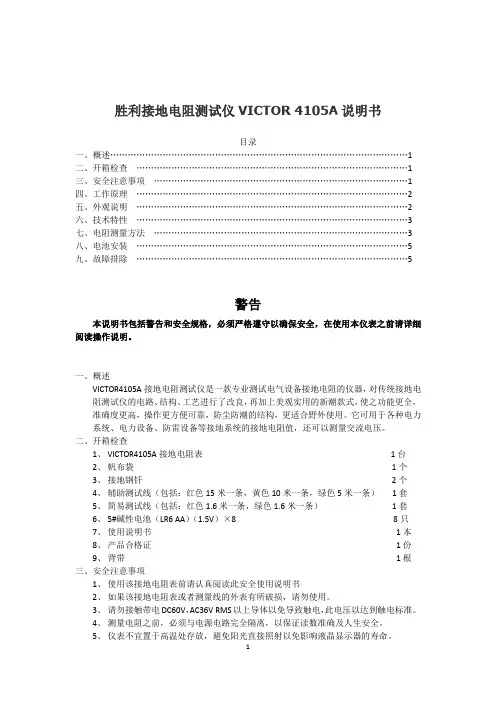

胜利接地电阻测试仪VICTOR 4105A 说明书

胜利接地电阻测试仪VICTOR 4105A说明书目录一、概述 (1)二、开箱检查 (1)三、安全注意事项 (1)四、工作原理 (2)五、外观说明 (2)六、技术特性 (3)七、电阻测量方法 (3)八、电池安装 (5)九、故障排除 (5)警告本说明书包括警告和安全规格,必须严格遵守以确保安全,在使用本仪表之前请详细阅读操作说明。
一、概述VICTOR4105A接地电阻测试仪是一款专业测试电气设备接地电阻的仪器,对传统接地电阻测试仪的电路、结构、工艺进行了改良,再加上美观实用的新潮款式,使之功能更全,准确度更高,操作更方便可靠,防尘防潮的结构,更适合野外使用。
它可用于各种电力系统、电力设备、防雷设备等接地系统的接地电阻值,还可以测量交流电压。
二、开箱检查1、VICTOR4105A接地电阻表1台2、帆布袋1个3、接地钢钎2个4、辅助测试线(包括:红色15米一条,黄色10米一条,绿色5米一条)1套5、简易测试线(包括:红色1.6米一条,绿色1.6米一条)1套6、5#碱性电池(LR6 AA)(1.5V)×8 8只7、使用说明书1本8、产品合格证1份9、背带1根三、安全注意事项1、使用该接地电阻表前请认真阅读此安全使用说明书2、如果该接地电阻表或者测量线的外表有所破损,请勿使用。
3、请勿接触带电DC60V,AC36V RMS以上导体以免导致触电,此电压以达到触电标准。
4、测量电阻之前,必须与电源电路完全隔离,以保证读数准确及人生安全。
5、仪表不宜置于高温处存放,避免阳光直接照射以免影响液晶显示器的寿命。
6、电池,以免电池漏电损坏仪表。
7、 测量裸电线时,请务必特别要小心谨慎。
8、 当外接适配器供电时,会断开内部电池供电,此时不能对电池进行充电。
注意:请9、 接地电阻测试要求:a 、 交流工作接地,接地电阻不应大于4Ω;b 、 安全工作接地,接地电阻不应大于4Ω;c 、 直流工作接地,接地电阻应按计算机系统具体要求确定;d 、 防雷保护地的接地电阻不应大于10Ω;e 、 对于屏蔽系统如果采用联合接地时,接地电阻不应大于 Ω四、工作原理接地电阻测量原理是基于电阻定律。
接地电阻测试仪 MODEL 4105A 使用说明书

使用说明接地电阻测试仪MODEL 4105A目录1、安全警告2、特点3、技术规格—辅助接地极的有效性显示4、仪器布局5、测量准备5-1、电池电压检查5-2、接地线,简易测试探棒的连接6、测量6-1 测试原理6-2 精密测量6-3 简易测量7、电池更换8、外盒及附件说明8-1、外盒上盖的收纳方法8-2、肩带装配9、修理前确认事项1、安全警告● 本仪器根据IEC61010安全规格进行设计、生产,并且于检查合格后在最好状态下出货。
IEC 61010-1 过电压CAT III 300V 污染度2 / IEC 61010-2-31/IEC 61557-1,5/IEC 60529(IP54)● 本说明书包含警告和安全规则,记载了避免人身伤害事故和保持仪器能在长期良好状态下使用的注意事项。
因此,使用仪器前请仔细阅读操作指南。
警告● 使用前,通读并理解说明书中的操作指南。
● 请将说明书随身保存以确保可随时参阅。
● 请严格遵守说明书中指定的产品使用方法进行操作。
● 理解并遵守安全操作指示。
必须严格遵守上述操作说明。
如不遵守,测量时可能会导致人身伤害和仪器毁坏。
仪器上标志,提醒用户在操作时,必须参阅相关操作说明。
标志分为3种,请注意阅读其不同内容。
危险:表示操作不当会导致严重或致命的伤害。
警告:表示操作不当存在导致严重或致命的伤害的可能性。
注意:表示操作不当有可能会导致人身伤害或仪器毁坏。
危险● 测量前请确认量程开关设置在所需位置。
● 请勿在充满可燃性气体的环境里进行测量。
可能会产生火花引起爆炸。
● 请勿在仪器表面或手潮湿的情况下连接测试线或探棒。
● 测试时,请勿进行超量程输入。
● 测量时,请勿打开电池盖。
警告● 请勿在非正常情况下进行测量,例如:仪器机体损坏,仪表或测试线金属部件的裸露。
● 测试线或探棒连接在被测物上时,请勿切换量程开关。
● 请勿在仪器上安装替换部件或对仪器进行改造。
如果仪器损坏,请将其返回当地经销商进行检修。
victor 4105a 接地电阻测试仪使用说明书

WWWMWW0OWWYCT10WWW.MWW.0O.WW.YCT110WWW.MWW.0O.WW.YCT112h0W0tWW0t.MWW.0O.1pWW.YCT19:10/0//W1wWW0.MWW.0O.YW/W.YC8wT1100Ww.WW0.MWW.0O.YCW.W.YCcT110h0W.WWi0.MWnW.0O.YCWW.YCaT1100W.vWW0O.MWW.0O.YCWiW.YCcT110t0Wo.WMW0O.MWrW.0O.YCWW..YCTc1100oW.WMW.0Om.MWW.0O.YCWW.TYCT1/10i0Wn.WMW.0O.MWW.d0O.YCWW.TYCTe1100xW.WMW.0O..MWWW.0O.YpCWW.TYCT1h100pW.WMW.0O.M?WWW.0O.YCWW.TYCmT1100W=.MW.0O.MWWW.0O.YCWWc.TYCT1o100Wn.MW.0O.MWW.t0O.YCWW.eTYCT11n00Wt.MW.0O&.MWW.0O.YCWW.TYCcT110=0W.MW.0O.MiWW.0O.YCWn.TYCT1d10W0We.MW.0O.MWxW.0O.YCWTYC&T10W0aW.MW.0O.M=WW.0O.YCWVTYCTs10IW0hCWW.MW.0Oo.MWW.O.YCWTTYCwT1O0W&WW.MWW.R0O.MWW.cO.YCWTCTa104WtWWi.1MWW.0O.dMWW.O.YCW0T1=T150W5AWW.MWW8.0O.MWW.O.YCW&T1T10iW接WdW0.MWW.0O.MW=W..YCW地T1T1090W0WW电0.MWW.0O.YWW..YCWT1T1阻00W.WW0.MWW.0O.Y测CWW.YCWT1100试W.WW0.MWW.0O.YCWW.YCW仪T1100W.WW0O.MWW.0O.YCWW.YCT1胜100W.WMW0O.M利WW.0O.YCWW.YCT110仪0W.WMW.0O.MWW.0O.YCWW器.TYCT1100W.WMW.0O.MWW.0O.YCWW.TYCT1100W.WMW.0O.MWWW.0O.YCWW.TYCT1100W.WMW.0O.MWWW.0O.YCWW.TYCT1100W.MW.0O.MWWW.0O.YCWW.TYCT1100W.MW.0O.MWW.0O.YCWW.TYCT1100W.MW.0O.MWW.0O.YCWW.TYCT1100W.MW.0O.MWW.0O.YCW.TYCT1100W.MW.0O.MWW.0O.YCWTYCT100W.MW.0O.MWW.O.YCWTYCT100W.MW.0O.MWW.O.YCWTYCT10W.MW.0O.MWW.O.YCWTCT10W.MW.0OMWW.O.YCWTT10W.MW.0OMWW..Y4CWTT1/07W.MW.0OMWW..YCWTT10W.MW.0OWW..YCWTT10W
4105A-H接地电阻测试仪

4105A-H接地电阻测试仪简介4105A-H接地电阻测试仪是一种用于测量接地系统电阻值或接地系统接触电阻值的测试仪器。
接地系统是指在电路中与地相连的所有导体和接地设备以及与其相连的线路、设备和电气装置。
在电气系统中,接地是为了确保安全性和稳定性而进行的一项必要操作。
在电气系统中使用接地时,需要测量接地系统的电阻值,以便在需要时进行维护和保养。
原理4105A-H接地电阻测试仪采用了恒流源的测量原理。
测量时,测试仪通过恒流源向接地系统注入恒定的电流,然后测量系统的电压降,并计算出接地系统的电阻值。
特点4105A-H接地电阻测试仪具有以下特点:•数字显示:测试结果以数字形式直接显示在测试仪器面板上;•自动校准:测试仪具有自动校准功能,可以在不同温度、湿度和供电电压等条件下自动校准;•高精度:测试仪具有高精度的测量模块和软件算法,能够测量出很小的电阻值;•轻便易用:测试仪器体积小,重量轻,易于携带和操作。
应用4105A-H接地电阻测试仪可用于以下领域:•电力行业:用于电力变电站、电网、发电厂等的接地电阻测试;•建筑行业:用于建筑物、电梯、管道等的接地电阻测试;•医疗行业:用于医疗设备、手术室等的接地电阻测试;•航空航天行业:用于飞机、飞船等的接地电阻测试。
操作步骤使用4105A-H接地电阻测试仪进行接地电阻测试的操作步骤如下:1.将测试仪和被测试接地系统连接。
测试仪的一端连接接地系统,另一端连接测试仪器的电源口。
2.打开测试仪器,进行自检。
3.选择用于测试的电流大小和测试模式(自动或手动)。
4.等待测试仪进行测试,测试完成后,读取测试结果。
5.清理测试仪器并关闭电源。
维护和保养使用4105A-H接地电阻测试仪时,需要进行以下维护和保养:1.定期进行外部清洁,避免灰尘和污垢积累;2.在测试后及时清理测试仪器,避免因长时间存放而导致零件老化;3.保持测试仪器干燥,避免水分和潮气对测试仪器的影响;4.定期进行校准和维修,以保证测试仪器的准确性和可靠性。
胜利4105A接地仪表使用手册英文

Instruction Manual for Digital Grounding Resistance MeterInstruction Manual for DigitalGrounding Resistance MeterTable of ContentsI. Overview (2)II. Open-case Inspection (3)III. Safety Precautions (4)IV. Work Principle (7)V. Appearance Description (9)VI. Technical Characteristics (10)VII. Resistance Measurement Method..12 VIII.Battery Installation (20)IX.Troubleshooting (22)WarningThe warnings and safety requirements stated in this manual must be strictly observed to ensure safety. Please read the operating instructions carefully before using this meter.I.OverviewGrounding Resistance Meter, as a professional instrument for measurement of grounding resistance of electrical equipment, is made by improving the circuit, structure and technology of traditional ground resistance meter. Witha beautiful and practical fashion style, this meter will provide more complete function, higher accuracy and more convenient operation. Thanks to the dust-and-moisture proof structure, this meter is better suited to field operation. It is designed to measure the grounding resistance of grounding systems of a variety of power systems, electrical equipment and lightning protection equipment, and also to measure AC voltage.II.Open-case Inspection1.Grounding resistance meter1 set2.Canvas bag1 Pcs3.Ground drill rod2 Pcs4.Auxiliary testing wire1 set(including: a piece of 15-meter redwire, 10-meter yellow wire, and5-meter green wire)5.Simple testing wire1 set(including: a piece of 1.6-meter red wire and 1.6-meter green wire)6.5# alkaline battery (LR 6 AA) (1.5V)x 8 8 Pcs7.Instruction manual1 copy8.Strap1 pieceIII.Safety Precautions1. Please read this instruction manual carefully before using this grounding resistance meter2. Do not use the grounding resistance meter and measuring wire with damaged surface.3. Do not touch the conductor with a voltage of higher than DC 60V or AC36V RMS in order to prevent electric shock, since the said voltage has reached the standard of electric shock.4. Before the measurement of resistance, the tester must be completely isolatedwith power circuit in order to ensure accurate readings and personal safety.5. The meter shall not be stored at high temperature; direct sunlight shall be avoided so as not to affect the service life of LCD.6. When the symbol "" which indicates "low battery" appears, the battery shall be replaced. Before long-term storage, the batteries shall be taken out to prevent the damage to meter caused by battery leakage.7. Special care should be exercised during the measurement for bare wires. 8. The battery will be disconnected when an external adapter is used. In this case,the battery cannot be recharged. Note: please select the power supply mode () .9. Grounding resistance testing requirements:a. The AC grounding resistance shall not be greater than 4Ω;b. The safety grounding resistance shall not be greater than 4Ω;c. The DC grounding resistance shall be determined according to specific requirements of computer system;d. Lightning protection grounding resistance shall not be greater than 10Ω;e. For the joint grounding of shielding system, the grounding resistance shall not be greater than 1Ω;Warning!ResistanceHighVoltage!Dangerous!ACEarth Battery under-voltageDoubleinsulation CE compliedIV.Work PrincipleThe measuring principle of grounding resistance is based on the law of resistance. Insert 4 electrodes (E1, P1, P2, E2) to a certain depth under the ground, and the distance between electrodes shallbe around 20 meters. See the figure below:AC signals act on electrodes E1 and E2, and the current that flows through the earth shall be measured by ammeter through electrodes P1 and P2. If the current value is a constant, the measured voltage will be proportional to earth resistance. The displayed value depends on swamping resistance; hence, the appropriate range shall be determined according to measured resistance valuesin order to get the best readings. AC signal is generated by the built-in converter.V.Appearance Description1, 2, 3 and 4: Range selector switch (2 0Ω/200Ω/2000Ω/EARTH VOLTAGE). 5: Digital holding switch (HOLD)6: Power Switch: self-locking power switch (POWER)7: Testing indicator: this lamp goes on during the testing if the connection iscorrect.8: Test button.9: LCD: display measurement data and unit symbols.10: Instrument model11: P port: potential pole.12: C port: current pole.13: E port: grounding pole.14: ACV port: voltage pole.15: Power adapter jack ().VI.Technical Characteristics1. General features(1) Display: 84.8 ×59.8mmwindow-type LCD display;Maximum displayed value "1999".(2) Over-range indication: the firstdigit is "1" when the upper limit isexceeded.(3) Power supply: 5# alkaline batteryLR6 (1.5V) x 8 (can be connected tooptional adapter); under-voltageindication function is provided.(4)Power consumption:powerconsumption during no-load testing is≤800mw.(5) Operating environment: 0℃- 4 0℃.Relative humidity: 30% - 85%RH. (6) Overall dimensions: 175(L)×110(W)×70(D)mm(7)Weight: about 680g (includingbatteries).2. Technical data Grounding resistanceMeasuring rangeBasicaccuracyResolution20Ω ±(2%+0.1Ω)0.01Ω 200Ω 0.1Ω2000Ω ±(2%+3d)1ΩGrounding voltage (50Hz - 200Hz)Measuring range Basic accuracy Resolution InputimpedanceOverloadprotection200 V ±( 2.0 % + 6 d ) 0.1 V 1 MΩ 200V rms VII.Resistance Measurement Method7-1. Battery voltage inspectionAfter the startup, if the battery symbol is not indicated on the display, it means that the current power is sufficient. When the display flashes or shows this symbol, please replace the battery in accordance with instructions in Chapter VIII.7-2. Testing wire connectionPlease make sure the plug of testing lead has been completely inserted into the test side. The loose connection may lead to errors in the measurement results.7-3 Test methodDanger: an AC voltage of up to 50Vmay occur between E-C or E-P terminals during the measurement of grounding resistance. Do not touch test lead so as to avoid electric shock.7-3-1Conventional resistance measurement method1) Test lead connectionAs shown below, insert the auxiliary grounding rods P and C into the ground vertically at the point 5-10 meters from the grounded object, connect the green wire to instrument terminal E, the yellow one to terminal P, and the red one to terminal C.Note: Please insert the auxiliary grounding rod into the ground with highwater content. If the rod is to be inserted into dry ground, silica-containing ground or the ground with gravels, the ground shall be wetted with water in order to ensure that the grounding rod be inserted into wet ground. In case of cement ground, please apply water to the horizontally placed grounding rod, and cover it with wet towel before the measurement.2) Grounding voltage measurement Please set the range selector switch toEarth Voltage position. If the voltage value is displayed on the screen, it means there is grounding voltage in the system. Please check if the voltage value is lower than 10V. If the value is above 10V, an error of measured grounding resistance value may occur. In this case, please turn off the power supply of tested grounding device, and carry out the measurement after the grounding voltage drops.3) Grounding resistance measurement Start from the 2000Ωlevel, and press the "TEST" key. Backlight goes on to indicate that a test is in progress. If the displayed value is too small, you can change the level to 200Ω, 20Ω.... The displayed value under this circumstanceis the measured value of grounding resistance.Note: The symbol "" means the grounding impedance of auxiliary grounding rod C is too high. In this case, please check if the connection is loose, or increase the humidity of ground around the auxiliary grounding rod to reduce ground impedance.Note: Ensure that the wires are not entwined. If the testing wires are entwined with each other, the mutual induction may occur during the testing in "false connection" condition and will influence the readings. If the auxiliarygrounding impedance is too strong, an error of display value may occur. Ensure that the auxiliary grounding rods P and C are inserted into wet ground, and all the connection parts are in full contact.7-3-2. Simple grounding resistance measurement methodThis is a simple method for the places where insertion of auxiliary grounding rod is not available. For this method, a grounding electrode like metal water pipe, commercial electric power system common grounding terminal or structure grounding terminal, etc. with extremely weak grounding impedance is used instead of auxiliary grounding rods C and P. Please use simple test leads.1) Test lead connectionPlease connect the leads according to the figure below.Note: If the simple test leads supplied together with this instrument are not used, please make a short circuit for terminals C and P.2) Grounding voltage measurement Please set the range selector switch toEarth Voltage position. If the voltage value is displayed on the screen, it means there is grounding voltage in the system. Please check if the voltage value is lower than 10V. If the value is above 10V, an error of measured grounding resistance value may occur. In this case, please turn off the power supply of tested grounding device, and carry out the measurement after the grounding voltage drops.3) Grounding resistance measurement Start from the 2000Ωlevel. Please press the "TEST" button. The backlight goes on to indicate a test is in progress. If the displayed value is too small, please switch to the 200Ω/20Ωlevel. The value displayed in this case is thegrounding resistance value. Please turn off the power switch after the test is completed in order to save power. Note: ●The measured current is about 2mA. The circuit breaker will not be actuated even if a leakage circuit breaker is connected.●The real grounding resistancevalue RX is subject to thefollowing formula:RX = RE - rere: grounding resistance ofcommon ground terminal ofcommercial power systemetc.Re: instrument groundingresistance readingVIII.Battery InstallationWhen the battery power is low, a "" symbol will appear on the screen, which means the battery needs to be replaced. Turn off the instrument and take out the batteries.Unscrew the screws at battery door with a screwdriver.Open the battery door.Load a new battery (pay attention to polarity).Close the battery cover and tighten the screws.Step I Step II IX.TroubleshootingIf your meter can't operate properly, the following methods can help you quickly resolve general problems. If the faults are still not removed, please contact the service center or distributor.Symptom Check position andmethodNo display ● Power supply is notconnected;● Replace the battery.symboloccurs● Replace the battery. Big displayerror ●Replace the battery.This manual is subject to change without notice.The contents of this manual are considered correct. If you find some errors and omissions therein, please contact the manufacturer.We are not responsible for any accident and hazard due to user's faulty operation.The functions described in this manual cannot be taken as the reason for using this product for special purposes.601E-4105-000A。
MODEL4105A接地电阻测试仪资料

MODEL 4105A 接地电阻测试仪1.安全事项为确保安全,以下的注意事项请务必遵守:(1) 测试前请先确认量程选择开关已设定在适当档位。
(2) 测试导线的连接插头已紧密插入端子内。
(3) 主机潮湿状态下,请勿接线。
(4) 各档位中,请勿加载超于该量程额定值的电量。
(5) 当与被测物在线连接时,请勿切换量程选择开关。
(6) 测试端子间请勿加载超过200安培的交流或直流电压。
(7) 请勿在易燃性场所测试,火花可能会引起爆炸。
(8) 若仪器出现破损或测试导线发生龟裂而造成金属外露等异常情况时,请停止使用。
(9) 更换电池,请务必确定测试导线已从测试端子拆除。
(10)主机潮湿状态下请勿更换电池。
(11)使用后请务必将量程选择开关切于OFF位置。
(12)请勿于高温潮湿,有结露的场所及日光直射下长时间放置。
(13)本测试器请勿存放于超过60℃之场所。
(14)长时间不使用,请取出电池后保存。
(15)主机潮湿时,请干燥后保存。
2. 特点本仪器是用来测定配电线,屋内配线,电机机电设备等接地阻抗测试仪。
此外,还有测量接地电压用的交流电压档可使用。
● 根据IEC 60529(IP54)标准设计、制造、测试,可于恶劣气候下工作。
● 4105A使用大型数字式LCD显示屏,4102A是指针盘显示测量值,方便读取。
● 附有携带方便的携带包,所有附件均可置于其内。
● 测量接地电阻,辅助接地电阻不适于过大场合,此种情况发生时会自动检查并显示警告信息。
● 可使用简易测试导线作简易测试。
3. 部件名称4. 准备测试4-1 电池电压检查开机后,若显示屏没显示电池符号,则表示目前电力充足,若显示屏闪烁或出现此标志时,请依照第七章说明更换电池。
4-2 测试线连接测量前请确保测试导线插头已完全插入测试端。
若连接不紧密将导致测量结果出现误差。
5. 测试方法危险:测量接地电阻时,E-C或E-P的端子间会产生最大50V的交流电压,请勿接触测试导线以免触电。
接地电阻测试仪4102A4105A使用说明书

4102A/4105A接地电阻测试仪使用说明书目录1安全事项------------------------------------------1 2特点----------------------------------------------2 3规格----------------------------------------------2 4部件名称------------------------------------------4 5准备测量------------------------------------------5 6测量方法------------------------------------------5 7更换电池------------------------------------------8 8机壳与背带----------------------------------------91.安全事项本仪器符合以下的标准●IEC 61010-1 CATⅢ-300V.二级●IEC 61O10-2-31●IEC 61557-1,5●IEC 60529(IP54)●JIS C1304-95为正确使用本测试仪及避免触电的危险,使用前请务必详读本说明书。
在说明书中,遇到特别需要注意事项均以表示,请仔细阅读之:危险是标示有可能造成触电事故的注意事项,注意是标示可能起仪器损坏或测量误差的注意事项。
为确保安全,以下的注意事项请务必遵守:(1)测试前请先确认量程选择开关已设定在适当的档位。
(2)测试导线的连接插头已紧密地插入端子内。
(3)主机于潮湿状态下.请勿作接线动作。
(4)在各档位中,请勿加载超于该量程额定值的电量。
(5)请勿在线接于被测物上时切换量程选择开关。
(6)测试端子间请勿加载超过200安培的交流或直流电压。
(7)请勿在易燃性场所测试,火花可能会引起爆炸。
(8)本测试器在使用中,出现仪器破损或测试线发生龟裂而造成金属外露等异常情况时停止使用。
接地电阻测试仪 A A使用说明

4102A/4105A接地电阻测试仪使用说明书目录1安全事项------------------------------------------1 2特点----------------------------------------------2 3规格----------------------------------------------2 4部件名称------------------------------------------4 5准备测量------------------------------------------5 6测量方法------------------------------------------5 7更换电池------------------------------------------8 8机壳与背带----------------------------------------91.安全事项本仪器符合以下的标准●IEC 61010-1 CATⅢ-300V.二级●IEC 61O10-2-31●IEC 61557-1,5●IEC 60529(IP54)●JIS C1304-95为正确使用本测试仪及避免触电的危险,使用前请务必详读本说明书。
在说明书中,遇到特别需要注意事项均以表示,请仔细阅读之:危险是标示有可能造成触电事故的注意事项,注意是标示可能起仪器损坏或测量误差的注意事项。
为确保安全,以下的注意事项请务必遵守:(1)测试前请先确认量程选择开关已设定在适当的档位。
(2)测试导线的连接插头已紧密地插入端子内。
(3)主机于潮湿状态下.请勿作接线动作。
(4)在各档位中,请勿加载超于该量程额定值的电量。
(5)请勿在线接于被测物上时切换量程选择开关。
(6)测试端子间请勿加载超过200安培的交流或直流电压。
(7)请勿在易燃性场所测试,火花可能会引起爆炸。
(8)本测试器在使用中,出现仪器破损或测试线发生龟裂而造成金属外露等异常情况时停止使用。
接地电阻测试仪使用说明书样本

4102A/4105A接地电阻测试仪使用说明书目录1安全事项------------------------------------------1 2特点----------------------------------------------2 3规格----------------------------------------------2 4部件名称------------------------------------------4 5准备测量------------------------------------------5 6测量方法------------------------------------------5 7更换电池------------------------------------------8 8机壳与背带----------------------------------------91.安全事项本仪器符合以下的标准●IEC 61010-1 CATⅢ-300V.二级●IEC 61O10-2-31●IEC 61557-1, 5●IEC 60529(IP54)●JIS C1304-95为正确使用本测试仪及避免触电的危险,使用前请务必详读本说明书。
在说明书中,遇到特别需要注意事项均以表示,请仔细阅读之: 危险是标示有可能造成触电事故的注意事项,注意是标示可能起仪器损坏或测量误差的注意事项。
为确保安全,以下的注意事项请务必遵守:(1)测试前请先确认量程选择开关已设定在适当的档位。
(2)测试导线的连接插头已紧密地插入端子内。
( 3)主机于潮湿状态下.请勿作接线动作。
(4)在各档位中, 请勿加载超于该量程额定值的电量。
(5)请勿在线接于被测物上时切换量程选择开关。
(6)测试端子间请勿加载超过200安培的交流或直流电压。
(7)请勿在易燃性场所测试, 火花可能会引起爆炸。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
胜利接地电阻测试仪V I C T O R 4105A说明书(共6页)
--本页仅作为文档封面,使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
胜利接地电阻测试仪VICTOR 4105A说明书
目录
一、概述…………………………………………………………………………………………
1
二、开箱检查 (1)
三、安全注意事项 (1)
四、工作原理 (2)
五、外观说明 (2)
六、技术特性 (3)
七、电阻测量方法 (3)
八、电池安装 (5)
九、故障排除 (5)
警告
本说明书包括警告和安全规格,必须严格遵守以确保安全,在使用本仪表之前请详细阅读操作说明。
一、概述
VICTOR4105A接地电阻测试仪是一款专业测试电气设备接地电阻的仪器,对传统接地电阻测试仪的电路、结构、工艺进行了改良,再加上美观实用的新潮款式,使之功能更全,准确度更高,操作更方便可靠,防尘防潮的结构,更适合野外使用。
它可用于各种电力系统、电力设备、防雷设备等接地系统的接地电阻值,还可以测量交流电压。
二、开箱检查
1、VICTOR4105A接地电阻表 1台
2、帆布袋 1个
3、接地钢钎 2个
4、辅助测试线(包括:红色15米一条,黄色10米一条,绿色5米
一条) 1套
5、简易测试线(包括:红色米一条,绿色米一条) 1套
6、5#碱性电池(LR6 AA)()×8 8只
7、使用说明书 1本
8、产品合格证 1份
9、背带 1根
三、安全注意事项
1、使用该接地电阻表前请认真阅读此安全使用说明书
2、如果该接地电阻表或者测量线的外表有所破损,请勿使用。
3、请勿接触带电DC60V,AC36V RMS以上导体以免导致触电,此电
压以达到触电标准。
4、测量电阻之前,必须与电源电路完全隔离,以保证读数准确及人
生安全。
5、仪表不宜置于高温处存放,避免阳光直接照射以免影响液晶显示
器的寿命。
6、电池能量不足应有符号“”显示,请及时更换电池。
长期
存放时应及时取出电池,以免电池漏电损坏仪表。
7、测量裸电线时,请务必特别要小心谨慎。
8、当外接适配器供电时,会断开内部电池供电,此时不能对电池进
行充电。
注意:请选择()供电方式。
9、接地电阻测试要求:
a、交流工作接地,接地电阻不应大于4Ω;
b、安全工作接地,接地电阻不应大于4Ω;
c、直流工作接地,接地电阻应按计算机系统具体要求确定;
d、防雷保护地的接地电阻不应大于10Ω;
e、对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω;
警告!Ω电阻
高压!危险!交流
大地电压欠压
双重绝缘符合欧洲公会指令
四、
接地电阻测量原理是基于电阻定律。
用4跟电极E1、P1、P2、E2,插入地表下一定深度,电极相距约20米的距离测量,如下图:
交流信号作用于电极E1和E2,通过电极P1和P2,在电表上测量流过大地的电流,如果电流是常数,则测量得到的电压与大地电阻成比例。
显示值取决于机内的扩程电阻,所以要根据不同的电阻测量值来选择相应的量程以获得最佳读数。
交流信号是有内置交换器产生的。
五、外观说明
15
1、2、3、4、量程选择开关(20Ω/200Ω/2000Ω/EARTH VOLTAGE )
5、数字保持开关(HOLD )
6、电源开关:自锁式电源开关(POWER )
7、测试工作指示:测试时接线正确连接此灯发亮。
8、测试按钮。
9、LCD 显示器:显示测量数据及单位符号。
10、仪表型号。
11、P 端口:电位极。
12、C 端口:电流极。
13、E 端口:接地极。
14、ACV 端口:电压极。
15
六、技术特性
1
(11999”。
(21”
(38(可外接电源适配器选购件)电压不足时具有欠
(4)功耗:测试空载时耗电<=800mw 。
(5)使用环境:温度0℃-40℃相对湿度30%-85%RH 。
(6)外形尺寸:175(L )×110(W )×70(D )mm 。
(7)重量:约680g (含电池)。
2、技术指标:
接地电阻
7-1、电池电压检查
开机后,若显示屏没有显示电池符号,则表示目前电力充足,若显示屏闪烁或出现此标志时请依照第八章说明更换电池。
7-2、测试线连接
测量前请确保测试导线插头已完全茶如测试端。
若连接不紧密将导致测量结果出现误差。
7-3、测试方法
危险:测量接地电阻时,E-C 或E-P 的端子间会产生最大50V 的交流电压,请勿接触测试导线以免触电。
7-2-1、常规电阻测量方法
1) 测试导线连接
如下图所示,将辅助接地棒P及C相距被测接地物间隔5至10米处以直线打入地下,将绿色线连接至仪器端子E,黄色导线连接至端子P及红色导线连接至端子C。
注:请将辅助接地棒插在含水量较高的土地上,如遇干地、矽地或含碎石地时,须加水以保持接地棒打入处潮湿。
遇水泥地时请将接地棒平放加水,并将湿巾等覆于接地棒上再测量。
2)接地电压测量
请先将量程选择开关调节至接地电压(EARTH VOLTAGE)档。
若显示屏显示电压值则表示系统中有接地电压存在,请确认接地电压值在10V以下,若此电压值在10V以上,则接地电阻测量值可能会产生误差,此时请先将使用的被测接地体设备断电,使接地电压下降后再进行测量。
3)接地电阻测量
首先从2000Ω档开始,按下“测试”(PRESS TEST)键,背光将会点亮表示在测试中。
若显示值过小,再依200Ω、20Ω档的顺序切换。
此时的显示值即为被测接地电阻值。
C的辅助接地阻抗太大。
此时请检查各接线是否松开,或在辅助接地棒周围增加土地湿度来减小接地阻抗。
注意:接线时确保连线各自分开,若在测试导线互相缠绕,接虚状态下测试,将会产生相互感应影响读数,辅助接地阻抗太大,显示值将会产生误差,确保辅助接地棒打入潮湿的土地中,各连接部分完全接触。
7-3-2、简易接地电阻测量法
此测量方法是为无法打辅助接地棒的场合所设定的便利测试法。
在此测量法中,用一个现有接地阻抗很小的接地电极,如金属水管、商用电力系统共同接地或建筑物的接地端点等来替代辅助接地棒C及P,请使用简易测试导线。
1)测试导线的连接
请按照下图方式连接
注:若不是使用本仪器所附简易测试导线时,请将C端子和和P端子短路。
2)接地电压的测量
请先将量程选择开关调节至接地电压(EARTH VOLTAGE)档。
若显示屏显示电压值则表示系统中有接地电压存在,请确认此电压值在10V以下,若此电压值在10V 以上,则接地电阻测量值可能会产生误差,此时请先将使用的被测接地体设备断电,使接地电压下降后再进行测量。
3)接地电阻测量
首先从2000Ω档开始,请按下“测试”钮(PRESS To TEST)。
背光将会点亮表示在测试中。
若显示值太小请调至200Ω/20Ω档进行测量。
此时的所显示值即是接地电阻值。
完成测试后,请将电源开关关断,以节省电量。
注:(1)、测量电流约2mA。
即使连接有漏电断路器,也不会使断路器动作。
(2)、真正的接地电阻值RX须经以下公式计算:
RX=RE-re
re:商用电力系统等共同接地端的接地电阻
RE:仪器接地电阻读值
八、电池安装:
关闭仪表并取下电池盖。
用螺丝刀拧开电池门的螺丝钉。
打开电池门。
装入新电池(注意极性)。
盖好电池盖,并拧紧螺丝钉。
第一步第二步
九、故障排除
如果您的仪表不能正常工作,下面地方法可以帮助您快速解决一般问题。
如果故障仍
电源未接
通;
换电池。
换电池。
换电池。
