运算放大器的原理、特点及简单应用10021187 何堃熙一、运算放大器简介：运算放大器（简称“运放”）是具有很高放大倍数的电路单元。
在实际电路中，通常结合反馈网络共同组成某种功能模块。
由于早期应用于模拟计算机中，用以实现数学运算，故得名“运算放大器”。
运放是一个从功能的角度命名的电路单元，可以由分立的器件实现，也可以实现在半导体芯片当中。
随着半导体技术的发展，大部分的运放是以单芯片的形式存在。
运放的种类繁多，广泛应用于电子行业当中。
二、运算放大器的原理运放如图有两个输入端a（反相输入端），b(同相输入端)和一个输出端o。
也分别被称为倒向输入端非倒向输入端和输出端。
当电压U-加在a端和公共端(公共端是电压为零的点，它相当于电路中的参考结点。
)之间，且其实际方向从a 端高于公共端时，输出电压U 实际方向则自公共端指向o端，即两者的方向正好相反。
当输入电压U+加在b端和公共端之间，U与U+两者的实际方向相对公共端恰好相同。
为了区别起见，a端和b 端分别用"-"和"+"号标出，但不要将它们误认为电压参考方向的正负极性。
电压的正负极性应另外标出或用箭头表示。
反转放大器和非反转放大器如下图：一般可将运放简单地视为：具有一个信号输出端口（Out）和同相、反相两个高阻抗输入端的高增益直接耦合电压放大单元，因此可采用运放制作同相、反相及差分放大器。
运放的供电方式分双电源供电与单电源供电两种。
对于双电源供电运放，其输出可在零电压两侧变化，在差动输入电压为零时输出也可置零。
采用单电源供电的运放，输出在电源与地之间的某一范围变化。
运放的输入电位通常要求高于负电源某一数值，而低于正电源某一数值。
经过特殊设计的运放可以允许输入电位在从负电源到正电源的整个区间变化，甚至稍微高于正电源或稍微低于负电源也被允许。
这种运放称为轨到轨（rail-to-rail）输入运算放大器。
运算放大器的输出信号与两个输入端的信号电压差成正比，在音频段有：输出电压=A0（E1-E2），其中，A0 是运放的低频开环增益（如100dB，即100000 倍），E1 是同相端的输入信号电压，E2 是反相端的输入信号电压。
运算放大器的工作原理
运算放大器的工作原理
首先，让我们来了解一下运算放大器的基本特性。
运算放大器具有高输入阻抗、低输出阻抗、大增益和宽带宽等特点。
这些特性使得运算放大器在信号处理中具有非常重要的作用。
其次，我们来看一下运算放大器的内部结构。
运算放大器通常由多个晶体管、电阻和电容等元件组成，通过这些元件的合理组合，可以实现对输入信号的放大和处理。
此外，运算放大器还包括正、负电源电压引脚，以及非反相输入端、反相输入端和输出端等引脚。
这些引脚的连接方式和电压分布对运算放大器的工作状态有着重要的影响。
接下来，让我们来详细了解一下运算放大器的工作模式。
运算放大器有两种基
本的工作模式，分别是开环模式和闭环模式。
在开环模式下，运算放大器的输出电压与输入电压成正比，增益非常大。
而在闭环模式下，通过反馈网络的连接，可以控制运算放大器的增益和频率特性，从而实现对输入信号的精确放大和处理。
在实际应用中，闭环模式的运算放大器更为常见，因为它可以提供稳定、可靠的放大性能。
除了基本特性、内部结构和工作模式，运算放大器还有许多其他重要的应用。
例如，运算放大器可以用于信号滤波、信号调理、比较器、积分器、微分器等电路中。
通过合理选择反馈网络和外部元件，可以实现对不同类型信号的处理和放大，从而满足各种应用的需求。
总的来说，运算放大器是一种功能强大的集成电路，它在电子设备中有着广泛
的应用。
通过对其工作原理的深入了解，我们可以更好地应用运算放大器，实现对信号的精确处理和放大。
希望本文对您有所帮助，谢谢阅读！。
二级运放电路及原理
二级运放电路及原理二级运放电路及原理二级运放电路是运放电路中常见的一种配置，由两个运放组成。
它通常用于信号放大、滤波和电压比较等应用中。
本文将详细介绍二级运放电路的工作原理和常见的应用场景。
一、二级运放电路的原理二级运放电路由两个运放组成，通常被称为前级和后级。
前级运放起到信号输入和放大的作用，后级运放则负责信号输出和整流的功能。
1.1 前级运放前级运放一般采用差动放大电路，其工作原理如下：通过输入端的输入信号，经过放大电阻连接到非反相输入端，同时通过调节电位器来调节反相输入端的电平。
在这个过程中，负反馈网络会将输入信号反馈给放大器的输入端，起到稳定放大倍数的作用。
1.2 后级运放后级运放一般用来整流并放大信号，常见的有反相放大器和非反相放大器。
反相放大器的工作原理如下：输入信号通过输入端连接到反相输入端，同时通过电阻和电位器连接到反相输入端，从而形成反馈网络。
在这个过程中，放大器根据反馈网络中的电平差异来放大信号。
非反相放大器的工作原理与反相放大器相反：输入信号通过输入端连接到非反相输入端，同时通过电阻和电位器连接到反相输入端。
通过这种连接方式，输入信号经过放大电路被直接放大。
二、二级运放电路的应用二级运放电路由于具有较高的增益和较低的失调电平，广泛应用于各种电子设备和电路中。
2.1 信号放大二级运放电路可以将输入信号放大到较高的电平，用于音频放大、功放等应用中。
通过调节输入端的增益电阻和电位器，可以自由地调节放大倍数，满足不同的需求。
2.2 滤波二级运放电路也可以用来实现滤波功能。
在回路中加入电容和电感元件可以形成低通、高通、带通等滤波器。
通过调节电容和电感的数值，可以实现不同频率范围的滤波效果。
2.3 电压比较二级运放电路还可以用作电压比较器，常用于模拟与数字转换、电压比较和开关控制等应用中。
当输入信号超过某一门限电压时，输出信号发生变化。
2.4 补偿电路由于运放的内部结构原因，存在输入偏置电流和输入偏置电压等问题。
运算放大器的基本原理
运算放大器的基本原理
运算放大器是一种电子设备，用于放大输入信号的幅度。
它由一个差分放大器和一个输出级组成。
差分放大器采用差模输入，即同时输入两个反相信号。
在差分放大器中，输入信号被分成两个路径，一个通过正相位的输入端，另一个通过反相位的输入端。
两个输入信号分别经过共射放大器和共集放大器进行放大，并通过输出级相加。
这种配置可以使得放大器对输入信号的幅度变化非常敏感，从而实现较大的放大倍数。
输出级是放大器的最后一级，它将差分放大器的输出信号转化为单端输出信号。
输出级通常采用共射放大器，通过负反馈技术控制放大倍数和频率响应。
运算放大器的基本原理在于它有两个输入端和一个输出端，其中一个输入端称为非反相输入端，另一个输入端称为反相输入端。
当在非反相输入端引入不同的信号时，通过差分放大器和输出级的放大作用，输出端会产生一个放大后的信号，其幅度取决于两个输入信号的差异。
运算放大器的基本运算功能包括放大、求和、乘法和积分等。
它广泛应用于模拟电路、信号处理、传感器接口等领域，如模拟计算器、滤波器、传感器信号放大等。
运放工作原理、分类及各种参数
运算放大器（简称“运放”）是具有很高放大倍数的电路单元。
在实际电路中，通常结合反馈网络共同组成某种功能模块。
由于早期应用于模拟计算机中，用以实现数学运算，故得名“运算放大器”。
运放是一个从功能的角度命名的电路单元，可以由分立的器件实现，也可以实现在半导体芯片当中。
随着半导体技术的发展，大部分的运放是以单芯片的形式存在。
运放的种类繁多，广泛应用于电子行业当。
运算放大器的工作原理运放如图有两个输入端a（反相输入端）,b(同相输入端)和一个输出端o.也分别被称为倒向输入端非倒向输入端和输出端.当电压加U-加在a端和公共端(公共端是电压为零的点,它相当于电路中的参考结点.)之间,且其实际方向从 a 端高于公共端时,输出电压U实际方向则自公共端指向o端,即两者的方向正好相反.当输入电压U+加在b端和公共端之间,U与U+两者的实际方向相对公共端恰好相同.为了区别起见,a端和b 端分别用"-"和"+"号标出,但不要将它们误认为电压参考方向的正负极性.电压的正负极性应另外标出或用箭头表示.反转放大器和非反转放大器如下图：运算放大器一般可将运放简单地视为：具有一个信号输出端口（Out）和同相、反相两个高阻抗输入端的高增益直接耦合电压放大单元，因此可采用运放制作同相、反相及差分放大器。
运放的供电方式分双电源供电与单电源供电两种。
对于双电源供电运放，其输出可在零电压两侧变化，在差动输入电压为零时输出也可置零。
采用单电源供电的运放，输出在电源与地之间的某一范围变化。
运放的输入电位通常要求高于负电源某一数值，而低于正电源某一数值。
经过特殊设计的运放可以允许输入电位在从负电源到正电源的整个区间变化，甚至稍微高于正电源或稍微低于负电源也被允许。
这种运放称为轨到轨（rail-to-rail）输入运算放大器。
运算放大器的输出信号与两个输入端的信号电压差成正比，在音频段有：输出电压=A0（E1-E2），其中，A0 是运放的低频开环增益（如 100dB，即 100000 倍），E1 是同相端的输入信号电压，E2 是反相端的输入信号电压。
运算放大器振荡原理

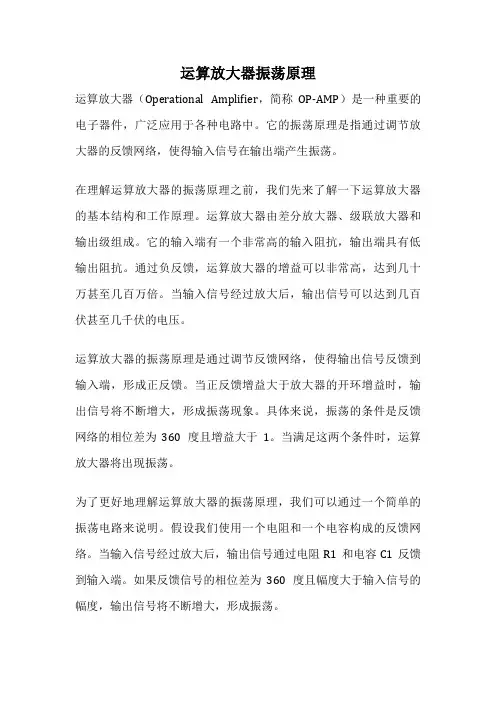

运算放大器振荡原理运算放大器（Operational Amplifier，简称OP-AMP）是一种重要的电子器件，广泛应用于各种电路中。
它的振荡原理是指通过调节放大器的反馈网络，使得输入信号在输出端产生振荡。
在理解运算放大器的振荡原理之前，我们先来了解一下运算放大器的基本结构和工作原理。
运算放大器由差分放大器、级联放大器和输出级组成。
它的输入端有一个非常高的输入阻抗，输出端具有低输出阻抗。
通过负反馈，运算放大器的增益可以非常高，达到几十万甚至几百万倍。
当输入信号经过放大后，输出信号可以达到几百伏甚至几千伏的电压。
运算放大器的振荡原理是通过调节反馈网络，使得输出信号反馈到输入端，形成正反馈。
当正反馈增益大于放大器的开环增益时，输出信号将不断增大，形成振荡现象。
具体来说，振荡的条件是反馈网络的相位差为360度且增益大于1。
当满足这两个条件时，运算放大器将出现振荡。
为了更好地理解运算放大器的振荡原理，我们可以通过一个简单的振荡电路来说明。
假设我们使用一个电阻和一个电容构成的反馈网络。
当输入信号经过放大后，输出信号通过电阻R1和电容C1反馈到输入端。
如果反馈信号的相位差为360度且幅度大于输入信号的幅度，输出信号将不断增大，形成振荡。
在实际应用中，运算放大器的振荡现象是不可取的，因为它会导致电路不稳定，甚至损坏电子器件。
因此，在设计电路时，我们需要合理选择反馈电阻和电容，以避免产生振荡。
另外，我们还可以通过增加补偿电路来提高运算放大器的稳定性。
补偿电路可以通过增加电容或电阻来实现，以抑制振荡。
总结起来，运算放大器的振荡原理是通过调节反馈网络，使得输出信号反馈到输入端，形成正反馈。
当满足相位差为360度且增益大于1的条件时，运算放大器将产生振荡。
在实际应用中，我们需要避免振荡现象，通过合理选择反馈电阻和电容，以及增加补偿电路来提高运算放大器的稳定性。
运算放大器作为一种重要的电子器件，其振荡原理的理解对于电路设计和应用具有重要的意义。
运放调零电路原理(一)
运放调零电路原理(一)运放调零电路1. 引言运放（Operational Amplifier）是一种常见的集成电路元件，被广泛应用于信号增强、滤波、放大等电路中。
在使用运放时，为了确保其性能稳定和输出准确，常需要进行调零操作。
2. 什么是运放调零电路运放调零电路是用于校准运放输出的电路。
在理想情况下，运放的输出应该是零偏差的，但实际上由于制造工艺和环境因素的限制，运放存在一定的零偏差。
为了消除这种零偏差，需要使用调零电路进行校准。
3. 运放的零偏差运放的零偏差是指在输入信号为零时，输出信号与零点之间的偏差差值。
零偏差分为正零偏和负零偏，即输出偏向正电压或负电压。
4. 常见的运放调零电路零偏差电阻法调零电路零偏差电阻法调零电路是一种简单常用的调零方法。
通过在运放输入端串联一个电阻，使得电阻的电压降与运放的零偏差相等且反向，从而实现调零操作。
桥式调零电路桥式调零电路采用了桥式电阻网络，通过调节电阻值实现零偏差的补偿。
当两个分支电阻相等时，输出电压为零，进而实现调零。
零偏差电容法调零电路零偏差电容法调零电路使用电容来补偿运放的零偏差。
通过在运放输入端串联一个电容，使得电容的电压与运放的零偏差相等且反向，从而实现调零操作。
自动化调零电路自动化调零电路是一种自动校准运放的调零方法，能够实时监测运放的零偏差，并根据反馈信息进行补偿。
该方法适用于需要长时间保持精确性的应用场景。
5. 总结运放调零电路是确保运放性能可靠的重要手段，通过不同的调零电路可以有效地消除运放的零偏差。
在实际应用中，我们需要根据具体场景选择合适的调零方法，并进行适当的调试和校准，以确保电路的性能达到预期要求。
6. 零偏差电阻法调零电路详解调零原理零偏差电阻法调零电路是最简单的调零方法之一。
它通过在运放输入端串联一个电阻，使得电阻的电压降与运放的零偏差相等且反向，从而实现调零操作。
调零电路图调零步骤调零电路的具体步骤如下：1.将输入信号置为零，即将输入端接地。
运放电路工作原理
运放电路工作原理
运放电路是一种基本的电子电路，其工作原理是通过运放输入端的差分放大和反馈机制将输入信号放大并输出一个放大后的信号。
运放电路通常由一个差动放大器和一个输出级组成。
差动放大器是运放电路的核心部分，其输入端有两个引脚，分别为非反相输入端（+）和反相输入端（-）。
当有输入信号时，差动放大器会将两个输入信号进行放大。
如果非反相输入端的电压高于反相输入端的电压，差动放大器会输出一个正的放大信号；如果非反相输入端的电压低于反相输入端的电压，差动放大器会输出一个负的放大信号。
反馈机制是运放电路实现放大功能的关键。
通过将部分输出信号反馈到输入端，可以控制放大倍数和增加稳定性。
具体来说，反馈一般分为两种类型：正反馈和负反馈。
正反馈会使输出信号持续增加，很少被使用；而负反馈会减小放大倍数，但可以提高电路的稳定性和减小失真。
在运放电路中，输出级负责将放大后的信号输出到负载中。
负载可以是其他电路或器件，比如扬声器、显示器等。
输出级的基本原理是将差动放大器输出的信号进行电流放大和电压放大，以驱动负载。
总的来说，运放电路的工作原理是通过差分放大和反馈机制将输入信号放大，并通过输出级将放大信号输出到负载中。
这种原理使得运放电路成为广泛应用于各种电子设备中的重要组成部分。
运放电路的工作原理
运放电路的工作原理
运放电路是一种常用的电子电路，它可以放大电压信号、电流
信号或功率信号。
运放电路通常由运算放大器（简称运放）和外部
电阻、电容等元件组成。
运放电路的工作原理是利用运算放大器的
高增益特性和反馈原理来实现信号放大、滤波、比较、积分等功能。
运放电路的基本原理是利用运算放大器的高增益特性来放大输
入信号。
运算放大器是一种高增益、差分输入、单端输出的电子元件，它的输入阻抗非常高，输出阻抗非常低，可以理想地放大输入
信号。
运放电路通常由运算放大器、反馈电阻和输入电阻组成。
通
过合理选择反馈电阻和输入电阻的数值，可以实现不同的放大倍数
和功能。
运放电路的工作原理还涉及到反馈原理。
在运放电路中，通过
反馈电阻将部分输出信号反馈到运算放大器的负输入端，从而控制
输出信号。
负反馈可以改善运放电路的线性度、稳定性和频率特性，使其更加可靠和精确。
运放电路可以实现多种功能，如放大、滤波、比较、积分等。
通过合理设计电路结构和选择元件数值，可以实现不同的功能。
例
如，通过串联电阻和电容可以实现滤波功能，通过比较电路可以实
现比较功能，通过积分电路可以实现积分功能。
总之，运放电路是一种常用的电子电路，它利用运算放大器的
高增益特性和反馈原理来实现信号放大、滤波、比较、积分等功能。
合理设计电路结构和选择元件数值可以实现不同的功能。
运放电路
在电子电路中有着广泛的应用，是现代电子技术中不可或缺的重要
组成部分。
集成运放内部电路原理
集成运放内部电路原理
集成运算放大器（简称集成运放）是一种将多个电子器件集成在一块单晶硅芯片上的电子器件。
其内部电路原理如下：
1. 输入级：由差分式放大电路组成，利用其对称性可提高电路性能。
2. 中间电压放大级：主要作用是提高电压增益，由多级放大电路组成。
3. 输出级电压增益为1，但为负载提供功率。
此外，集成运放的电路中还包括偏置电路，用于提供偏置电压以及对输入信号交流成分进行放大。
输入信号首先经过隔直电容过滤其直流成分，然后通过直流偏置信号进行放大。
反馈电阻和反向端电阻用于确定放大倍数。
整个电路具有同相输入端P、反相输入端N和输出端O。
当P端加入电压信号时，O端输出同相的电压信号；N端加入电压信号时，O端输出反相的电压信号。
此外，该电路还可以抑制共模信号，当输入信号中含有共模噪声时，将被抑制。
以上信息仅供参考，如需了解更多信息，建议查阅集成运放相关书籍或咨询专业人士。
分立元件运算放大器电路工作原理
分立元件运算放大器电路工作原理
运算放大器（Operational Amplifier，简称Op-amp）是一种用于电路设计和信号处理的基本元件。
它是一种高增益、差分输入、单端输出的电子放大器，用于将输入信号放大到一个更高的电压水平。
Op-amp通常被用作反馈放大器、比较器、滤波器等等。
Op-amp的工作原理可以用一个简单的数学模型来描述，其基本性质包括很高的增益、很大的输入阻抗、很小的输出阻抗。
Op-amp的典型运算放大器电路包括一个反馈电阻网络，负反馈将输出信号直接返回到输入端，通过调节输入信号的两个节点之间的电压差实现放大器的功能。
Op-amp的典型工作模式是线性运算，即在输入端的电压信号线性增加时，输出端的电压信号也会以同样的方式增加。
在非线性运算时，输入端的电压信号变化可能会导致输出端的电压信号呈现非线性情况，例如饱和、失真等。
Op-amp在电路设计中有着广泛的应用，常见的电路包括反馈放大器、比较器、积分器、微分器、滤波器等。
其中，反馈放大器是最常见的应用，它通过负反馈网络实现输出信号与输入信号之间的稳定关系，可以实现信号放大、滤波、积分、微分等功能。
Op-amp还具有很多其他优点，例如高输入阻抗、低输出阻抗、低温漂移、高共模抑制比等。
这些特性使得Op-amp在很多应用场合都有着很好的性能表现，因此得
到了广泛的应用。
总的来说，Op-amp是一种功能强大、性能稳定的电子元器件，具有广泛的应用前景。
通过合理地设计Op-amp电路，可以实现很多种不同的功能，满足各种各样的
应用需求。
Op-amp在电子领域具有非常重要的地位，是电路设计师们必不可少的工具。
运放 二极管电路
运放二极管电路一、引言在电子电路中，运放（Operational Amplifier）是一种非常重要的电子元件，常用于放大和处理模拟信号。
而二极管则是一种常见的电子器件，常用于整流、稳压等应用。
本文将探讨运放与二极管电路的结合应用，介绍几种常见的运放二极管电路，以及它们在实际电路中的应用。
二、运放基础知识在深入讨论运放与二极管电路之前，我们先来了解一些运放的基础知识。
1. 运放的基本原理运放是一种高增益、差分输入、单端输出的电子放大器。
它具有很高的共模抑制比和输入阻抗，以及很低的输出阻抗。
运放的基本原理是通过差分输入引脚之间的电压差来控制输出电压，实现信号放大和处理的功能。
2. 运放的输入输出特性运放的输入阻抗非常高，可以忽略输入电流。
输出阻抗非常低，可以提供较大的输出电流。
运放的增益非常高，可以达到几十到几百倍。
3. 运放的供电方式运放通常需要外部提供正负两个电源电压，称为双电源供电。
在实际应用中，常用的供电方式有单电源供电和双电源供电两种。
三、运放与二极管电路的结合应用运放与二极管电路的结合应用非常广泛，常见的应用包括：运放可以用作比较器，将输入信号与参考电压进行比较，并输出高低电平。
结合二极管的整流特性，可以实现电压的比较和开关控制。
2. 运放反相放大电路通过将输入信号与二极管连接，再将输出信号反馈到运放的负输入端，可以实现反相放大的功能。
这种电路可以用于信号放大、滤波等应用。
3. 运放非反相放大电路与反相放大电路相反，将输入信号与二极管连接，再将输出信号反馈到运放的正输入端，可以实现非反相放大的功能。
这种电路常用于信号放大、滤波等应用。
4. 运放积分电路将二极管与电容器连接，再通过反馈到运放的输入端，可以实现积分功能。
这种电路常用于信号积分、波形生成等应用。
四、运放二极管电路的实际应用运放二极管电路在实际应用中有着广泛的应用，下面介绍几个常见的实际应用场景。
1. 温度测量电路通过将热敏电阻作为二极管的输入，将运放配置为比较器电路，可以实现温度的测量和控制。
运放电路的工作原理
运放电路的工作原理
运放电路的工作原理是利用了运放器件的差分放大和电压放大特性来实现一个增益较大、输出能力强的电路。
运放电路一般由输入端、输出端和电源供电端组成。
在运放电路中，输入端通常有一个非反相输入端（+）和一个反相输入端（-），并且反相输入端与非反相输入端之间存在差分输入，即输入信号是通过这两个输入端进行输入的。
输出端是运放器件的真正输出，由于运放器件内部经过差分放大和电压放大，输出端一般能够提供较大的输出电压和输出电流。
而电源供电端一般为两个，分别是正电源供电端和负电源供电端，可以为运放提供所需的电源电压。
运放电路的工作原理可以简单描述为：当差分输入为小信号时，运放内部通过差分放大和电压放大的过程将这个小信号放大成较大的输出信号，从而实现了信号的放大。
同时，运放还具有很高的输入阻抗和输出阻抗，使得它可以与其他电路连接并进行信号传递和处理。
根据具体的连接方式和应用场景，运放电路可以实现很多不同的功能，比如比例放大、反相放大、非反相放大、积分运算、微分运算等等。
这些功能是通过适当选择运放电路的连接方式和元件值来实现的。
总之，运放电路的工作原理是通过运放器件的差分放大和电压放大特性，将输入信号放大成较大的输出信号，并具有很高的输入输出阻抗，能够实现信号传递和处理。
运放方波电路原理
运放方波电路原理运放方波电路是一种使用运放（操作放大器）来生成方波信号的电路。
方波信号是一种具有快速上升和下降时间的信号，其波形为高电平和低电平之间的切换。
运放方波电路通常用于数字电子学中的时钟信号、计数器、脉冲调制等应用中。
运放方波电路的基本原理是利用运放的正反馈以及放大特性来实现方波信号的产生。
运放是一种差动放大器，可以放大输入信号并输出放大后的信号。
它有两个输入端：非反相输入端（+）和反相输入端（-），以及一个输出端。
在运放方波电路中，输入信号经过非反相输入端（+）输入运放，同时通过反相输入端（-）的电阻与负电源相连。
通过对输入信号的放大和反相，可以得到一个幅度等于输入信号幅度的反相信号。
然后，这个反相信号经过一个开关电路，开关电路负责产生方波信号。
开关的控制信号可以是外部信号或者运放自身产生的信号。
开关的状态决定了输出信号是高电平还是低电平。
当开关闭合时，即控制信号切换到开状态时，运放的反相输出与开关相连，输出信号为低电平。
当开关断开时，即控制信号切换到关状态时，运放的反相输出与负电源相连，输出信号为高电平。
通过控制开关的状态来控制输出信号的高低电平，从而产生方波信号。
为了防止电流过大导致电路损坏，通常在开关电路的输出端加入一个限流电阻，限制电流的流动。
此外，为了保持运放方波电路的稳定性，通常还在输入端加入电阻，用于限制输入信号的幅度。
同时，在电源供电端加入电容，用于平滑电源噪声。
总结来说，运放方波电路利用运放的正反馈和放大特性，通过控制开关的状态来产生方波信号。
输入信号经过运放放大和反相后，通过开关控制输出信号的高低电平，从而实现方波信号的产生。
这种电路在数字电子学中起到了重要的作用，常用于时钟信号、计数器、脉冲调制等应用中。
运放和mos恒流电路原理
运放和mos恒流电路原理运放（Operational Amplifier）是一种集成电路，它是一种高增益电压放大器，具有差分放大和丰富的输入输出特性。
在电子电路中广泛应用于模拟电路设计和信号处理等领域。
运放通常由多个晶体管组成，其中包括一个差分放大器、级联放大电路和输出级等部分。
它通常有两个输入端口，即正输入端和负输入端，以及一个输出端口。
正输入端和负输入端之间的差异电压会被放大，并通过输出端口输出。
运放的差分放大器实现了对输入信号的放大，其输入是差分输入，差分放大器的输出是输入之差的放大结果。
差分放大器的输出与两个输入之差成比例。
这种特性使得运放具有高增益、无失调和高共模抑制比等优点。
而通过给运放提供反馈回路，可以实现不同的电路功能。
常见的运放电路包括反相放大器、非反相放大器、积分器、微分器、比较器等。
这些电路可以通过调整反馈电阻或电容来调节其放大倍数、频率响应和相位特性。
运放能够在很宽的频率范围内工作，通常从几赫兹到数千兆赫兹。
它的功耗较低，能够在宽电压范围内正常工作。
运放的输入阻抗很高，输出阻抗很低，可以与不同电路连接而不影响信号传输。
To further explain the constant current circuit in combination with theoperational amplifier, it is important to understand the concept of current sources. A current source is an electronic circuit that is designed to generate a constant current regardless of fluctuations in the load resistance or the power supply voltage.In an operational amplifier-based constant current circuit, the operational amplifier is used to control the current flowing through the load resistor by adjusting the voltage drop across the load resistor. The operational amplifier is connected in a feedback configuration, where the output voltage is compared with a reference voltage to generate the controlling signal.One commonly used configuration is the current mirror circuit. In this circuit, the control signal generated by the operational amplifier is used to control the current flowing through a transistor. This transistor is then mirrored by another transistor, which generates a constant current that is proportional to the controlled current.Another common configuration is the current sink circuit. In this circuit, the operational amplifier controls the current flowing into a load resistor by adjusting the voltage across the load resistor. By maintaining a constant voltage across the load resistor, a constant current can begenerated.The constant current circuit has many applications in electronics. One of the most common applications is in LED drivers, where a constant current is required to ensure that the LEDs operate within their specified limits. Constant current circuits are also used in battery charging circuits, current sources for sensor circuits, and current-dependent biasing in amplifier circuits.In conclusion, operational amplifiers and constant current circuits are important components in electronic circuits. The operational amplifier provides high gain and versatile input-output characteristics, while constant current circuits generate a stable current regardless of changes in load resistance or power supply voltage. These circuits have a wide range of applications and are crucial in various fields of electronics.。
运放单稳态电路
运放单稳态电路{"title":"运放单稳态电路：如何实现稳定的电平触发","content":"运放单稳态电路是一种常用的电路，在工业、农业、医疗等各个领域都有广泛的应用。
本文将详细介绍运放单稳态电路的基本原理、设计过程，并给出实现稳定的电平触发的方法。
"}运放单稳态电路是一种在工业、农业、医疗等各个领域都有广泛应用的电路。
它的原理是利用运放的高输入阻抗和高增益的特点，通过反馈控制实现对电路的稳定控制。
本文将为大家讲解运放单稳态电路的基本原理和实现过程，并着重探讨如何实现稳定的电平触发。
一、运放单稳态电路的基本原理运放单稳态电路是一种基于反馈控制原理的电路。
在电路中，运放的输出信号被反馈到输入端，通过电桥或电容等元器件，控制运放的输入电压，达到了对电路自身状态的控制。
运放的输出电压可以根据电桥或电容的充放电过程等变化，逐渐稳定在一个固定电平，反馈电路的阻抗越大，稳定的电平越高。
二、运放单稳态电路的设计过程1. 确定电路需求在开始设计运放单稳态电路之前，需要先确定电路的具体需求。
例如，需要实现什么样的电平触发，需要经过什么样的滤波处理等。
2. 选择运放根据具体的需求，选择合适的运放。
选择运放时需要考虑运放的增益、输入阻抗、输出电流和负载能力等因素。
3. 确定反馈电路根据电路的需求和所选择的运放，确定反馈电路的类型和参数。
反馈电路可以是电桥、电容等。
4. 确定元器件参数在确定了反馈电路后，还需要选择合适的元器件，并计算出其参数值。
例如，电桥电阻的大小、电容的容值等。
5. 进行电路设计根据上述参数和元器件选型，进行电路设计。
需要注意电路设计过程中的稳定性和可靠性。
三、实现稳定的电平触发为实现稳定的电平触发，我们需要注意以下几点：1. 合理选择反馈电路合理选择反馈电路可以改变反馈电路的阻抗，从而达到输出电平的调节和稳定。
2. 合理选择电容根据实际情况，合理选择电容容值和电容类型，能够有效改变电路的响应速度、幅值等特性，实现稳定的电平触发。
光耦与运放反馈电路工作原理
光耦与运放反馈电路工作原理光耦和运放是电子电路中常用的元件，它们可以在各种电路中起到重要的作用。
本文将重点介绍光耦与运放在反馈电路中的应用和工作原理，希望能够帮助读者更好地理解和应用这两种元件。
一、光耦的工作原理光耦是由发光二极管和光敏三极管构成的，它的基本工作原理是利用发光二极管发出的光信号来控制光敏三极管的电阻值。
当发光二极管中输入电流时，发光二极管会发出光信号，光信号经过传导路径，作用在光敏三极管上，使得光敏三极管的电阻值发生变化。
在光耦中，发光二极管起到发出光信号的作用，光敏三极管起到接收光信号并产生响应的作用。
这种隔离的设计使得光耦能够实现输入与输出之间的电气隔离，从而保护输入端的电路不受输出端干扰，同时也能够适应输入输出间的电压不匹配。
光耦在电子电路中广泛应用于隔离和传输信号的场合，例如在数字模拟转换电路中，光耦可以实现输入端和输出端的电气隔离，保护数字信号转换电路不受输入端电压干扰，同时也能够适应输入输出端电压的不匹配。
光耦还可以用于光电耦合继电器、光控开关、光点阵显示器等。
二、运放的工作原理运放是一种高增益、高输入阻抗、低输出阻抗、通常具有负反馈特性的电子器件，它的基本工作原理是将输入信号经过放大电路处理后输出。
运放内部一般由多级放大电路组成，通过对输入信号的放大和控制，来实现对输出信号的放大和调节。
运放的负反馈特性使得它能够通过外部电路对自身输出进行控制，从而保证输出电压的稳定和准确。
负反馈时，输出电压增大，反馈信号增强，使得输入信号的增大得到抑制，从而实现对输出信号的控制；负反馈的另一个重要作用是提高放大电路的稳定性，减少非线性失真。
运放在电子电路中有着广泛的应用，例如在信号放大电路中，运放可以实现对微弱信号的放大；在滤波电路中，运放可以实现对不同频率信号的筛选和处理；在比较电路中，运放可以实现对不同信号的比较和判定等。
三、光耦与运放在反馈电路中的应用光耦和运放在反馈电路中常常联合应用，典型的应用场景包括隔离和反馈控制电路。
运放稳压电路
运放稳压电路
运放稳压电路是电子电路中非常重要的一种稳压技术，可以用来
稳定电压并保证电路工作的稳定性。
运放稳压电路主要通过运放放大
电压后对电路进行稳压控制的方式来实现，具有稳压精度高、响应速
度快等优点。
下面我们就来分步骤介绍一下运放稳压电路的原理和实
现方法。
首先，运放稳压电路的基本原理是利用运放的高增益特性，对输
入电压进行放大，从而控制输出电压的稳定性。
在运放稳压电路中，
运放通常作为比较器使用，通过对输入电压进行比较，从而产生一个
误差信号。
误差信号经过放大之后，就可以控制输出电压的大小。
其次，实现运放稳压电路的具体步骤如下：首先确定输入电压和
输出电压的范围，然后选择合适的运放芯片进行设计。
在设计运放稳
压电路时，需要考虑电路的稳定性、响应速度以及输出电压的精度等
因素。
接着，根据实际需求选择合适的反馈电阻和运放芯片，根据运
放的放大倍数确定反馈电阻的大小。
然后通过计算和模拟等手段，对
电路进行优化和调整，以保证电路的稳定性和输出精度。
最后，需要注意的是，在实际的运放稳压电路设计中，需要注意
保持电路的稳定性，避免输入电压或输出电压的波动对电路产生影响。
另外，在选择运放芯片和反馈电阻等元器件时，需要考虑其质量、可
靠性和稳定性等因素，以确保电路的正常工作及其长期稳定性。
总之，运放稳压电路在电子电路中具有非常重要的应用，可以实
现对输入电压的稳定控制，保证电路的稳定性和输出精度。
同时，在
实际的设计中需要注意电路的稳定性和电器元器件的选择，以实现理
想的稳压效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运放电路的工作原理
运放电路是一种常见的电子电路，其工作原理是基于运算放大器的特性和反馈原理。
运放电路的核心组件是运算放大器，它通常由差动放大器、电压放大器和输出级组成。
运放电路的工作原理可以简单概括为：通过输入信号经过差动放大器放大，然后输入到电压放大器进行进一步放大，并经过反馈回路调整放大倍数，最后输出到输出级驱动外部负载。
具体来说，差动放大器负责将输入信号的差模和共模进行放大，差模放大结果通过电压放大器放大并滤除共模信号，然后经过反馈回路影响差模和共模放大倍数。
反馈回路通过运放的输出和输入端之间的连接来实现，可以分为正反馈和负反馈。
正反馈是指运放输出与输入端之间通过一个电阻或电容器连接，使得输出信号经过反馈后回到输出端，进一步放大输出信号。
常见的正反馈电路有比例放大器、振荡器等。
正反馈会增加电路的放大倍数，但也容易产生不稳定的振荡现象。
负反馈则是通过将运放输出信号的一部分反馈到输入端，减小输入端与输出端之间的差异，从而调整放大倍数并提高电路的稳定性和精度。
负反馈电路广泛应用于运放电路中，常见的负反馈电路有非反相放大器、反相放大器、比例放大器等。
总的来说，运放电路利用运算放大器和反馈回路的相互作用实现信号的放大、滤波、积分等功能，广泛应用于模拟信号处理、
信号调理和电路控制。
在实际应用中，通过合理选择运放类型、电阻、电容和电压等参数可以调整电路的性能和功能。
