【铁道信号】计算机联锁教学资料

合集下载

铁道信号计算机联锁_何友全

铁道信号计算机联锁_何友全

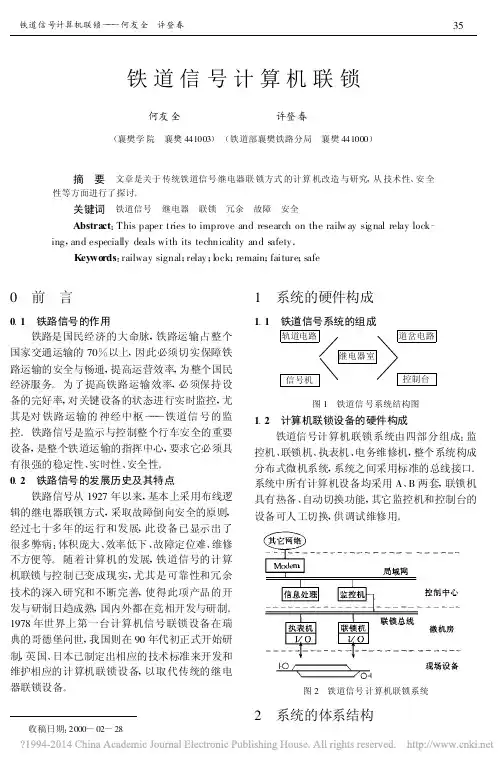

收稿日期:2000-02-28铁道信号计算机联锁何友全 许登春 (襄樊学院 襄樊441003) (铁道部襄樊铁路分局 襄樊441000)摘 要 文章是关于传统铁道信号继电器联锁方式的计算机改造与研究,从技术性、安全性等方面进行了探讨。

关键词 铁道信号 继电器 联锁 冗余 故障 安全Abstract:This paper tries to improve and research on the railw ay sig nal relay lock-ing,and especially deals with its technicality and safety.Keywords:railway signal;relay;lock;remain;faiture;safe0 前 言0.1 铁路信号的作用铁路是国民经济的大命脉,铁路运输占整个国家交通运输的70%以上,因此必须切实保障铁路运输的安全与畅通,提高运营效率,为整个国民经济服务。

为了提高铁路运输效率,必须保持设备的完好率,对关键设备的状态进行实时监控,尤其是对铁路运输的神经中枢———铁道信号的监控。

铁路信号是监示与控制整个行车安全的重要设备,是整个铁道运输的指挥中心,要求它必须具有很强的稳定性、实时性、安全性。

0.2 铁路信号的发展历史及其特点铁路信号从1927年以来,基本上采用布线逻辑的继电器联锁方式,采取故障倒向安全的原则,经过七十多年的运行和发展,此设备已显示出了很多弊病:体积庞大、效率低下、故障定位难、维修不方便等。

随着计算机的发展,铁道信号的计算机联锁与控制已变成现实,尤其是可靠性和冗余技术的深入研究和不断完善,使得此项产品的开发与研制日趋成熟,国内外都在竞相开发与研制。

1978年世界上第一台计算机信号联锁设备在瑞典的哥德堡问世,我国则在90年代初正式开始研制,英国、日本已制定出相应的技术标准来开发和维护相应的计算机联锁设备,以取代传统的继电器联锁设备。

【精品】第13讲(计算机联锁)..幻灯片

【精品】第13讲(计算机联锁)..幻灯片
监控机的双机冗余系统结构 人工切换控制较简单,当操作人员发现故障时,人工切换
开关,将备用机投入使用,采用自动切换控制时,必须对 工作机进行不间断的故障检测,一旦发现故障,立即切换, 把备用机替上去。
输入
监视控制机主机 监视控制机备机
切换开关
1.4.8系统的冗余结构
联锁机双机冗余系统结构
考虑到安全性在每一台联锁机内装配两套功能完全相同、 但编程方法完全不同的独立版本的联锁程序,用单机顺序 执行双份程序并对两者的运算结果进行比较(逻辑 “与”),经比较器判断相同时,说明运行正常,可作为 系统输出。不一致时,进行倒机,启用备机。
该系统是中美合资卡斯柯信号有限公司从阿尔斯通信 号(美国)公司(ALSTOM Signaling Inc.-即原美国 GRS公司)引进,结合中国铁路运营技术条件,经过 二次开发的一种安全型车站联锁设备。
VPI型计算机联锁系统具有综合的控制和管理功能,能 确保行车安全,提高运输效率,改善劳动条件,并为 实现管理和信息现代化创造条件。
②联锁处理机
联锁处理机
③输入输出接口 ④电源设备 ⑤现场信号设备
状态信息
控制命令
输入输出接口
室内 室外
1.4.7计算机联锁的控制结构
分散式控制结构的特点是将联锁系统的功能 按结构层次划分成若干相对独立又有一定联 系的功能模块,均由相应的计算机来处理。 由于功能模块的划分并非唯一,所以具体结 构形式是多种多样的
③目标控制器-控制命令和状态信息的转送站,一方面接收和校 核来自联锁机的控制代码,经译码后形成控制命令,以驱动相应 的设备控制电路;另一方面又接收监控对象的状态信息,经编码 传送到联锁机。
联锁机 输入输出接口
监控对象 专线方式

DS6—K5B计算机联锁教材

DS6—K5B计算机联锁教材

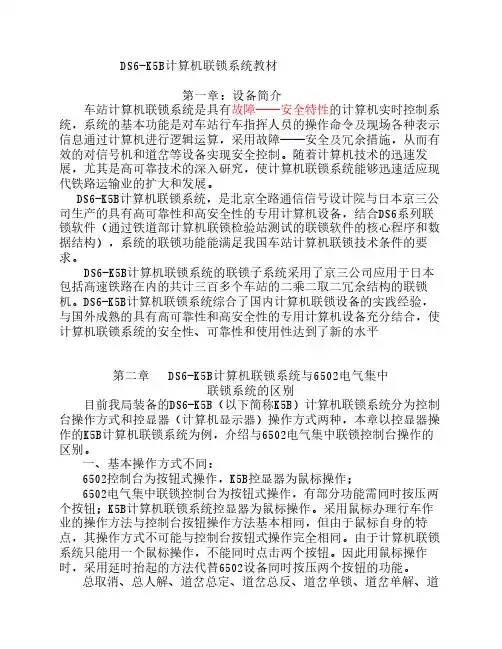

DS6-K5B计算机联锁系统教材第一章:设备简介车站计算机联锁系统是具有故障——安全特性的计算机实时控制系统,系统的基本功能是对车站行车指挥人员的操作命令及现场各种表示信息通过计算机进行逻辑运算,采用故障——安全及冗余措施,从而有效的对信号机和道岔等设备实现安全控制。

随着计算机技术的迅速发展,尤其是高可靠技术的深入研究,使计算机联锁系统能够迅速适应现代铁路运输业的扩大和发展。

DS6-K5B计算机联锁系统,是北京全路通信信号设计院与日本京三公司生产的具有高可靠性和高安全性的专用计算机设备,结合DS6系列联锁软件(通过铁道部计算机联锁检验站测试的联锁软件的核心程序和数据结构),系统的联锁功能能满足我国车站计算机联锁技术条件的要求。

DS6-K5B计算机联锁系统的联锁子系统采用了京三公司应用于日本包括高速铁路在内的共计三百多个车站的二乘二取二冗余结构的联锁机。

DS6-K5B计算机联锁系统综合了国内计算机联锁设备的实践经验,与国外成熟的具有高可靠性和高安全性的专用计算机设备充分结合,使计算机联锁系统的安全性、可靠性和使用性达到了新的水平第二章 DS6-K5B计算机联锁系统与6502电气集中联锁系统的区别目前我局装备的DS6-K5B(以下简称K5B)计算机联锁系统分为控制台操作方式和控显器(计算机显示器)操作方式两种,本章以控显器操作的K5B计算机联锁系统为例,介绍与6502电气集中联锁控制台操作的区别。

一、基本操作方式不同:6502控制台为按钮式操作,K5B控显器为鼠标操作;6502电气集中联锁控制台为按钮式操作,有部分功能需同时按压两个按钮;K5B计算机联锁系统控显器为鼠标操作。

采用鼠标办理行车作业的操作方法与控制台按钮操作方法基本相同,但由于鼠标自身的特点,其操作方式不可能与控制台按钮式操作完全相同。

由于计算机联锁系统只能用一个鼠标操作,不能同时点击两个按钮。

因此用鼠标操作时,采用延时抬起的方法代替6502设备同时按压两个按钮的功能。

车站信号计算机联锁控制系统软件.课件.ppt

车站信号计算机联锁控制系统软件.课件.ppt

2、联锁控制功能
基本联锁控制功能主要实现进路控制,进路控制过程分 为两个阶段:进路建立和进路解锁。
进路控制
进路建立 进路解锁
进路选择 进路锁闭 开放信号
信号开放保持
自动解锁
正常解锁 调车中途返回解锁
非自动解锁
取消进路 人工解锁 故障解锁 ……
计算机联锁技术计算机联 第4页,共21页。
除进路控制功能模块外,还包括信号操作、道岔操作等功能 (3)信号操作功能
模块 1
模块 2
模块 n-1
模块 n
计算机联锁技术计算机联 第16页,共21页。
1、进路建立过程
(1)选排一致检查及道岔控制命令生成子模块 功能需求
进路选排一致性检查及道岔控制命令形成子模块的基本功能是检查道岔位置是否符合进路要求,如果不符合则 形成相应的道岔控制命令。
实现技术条件的功能函数
BYTE 进路选排处理(BYTE l1) {
计算机联锁技术计算机联 第10页,共21页。
计算机联锁技术计算机联 第11页,共21页。
计算机联锁技术计算机联 第12页,共21页。
(三)动态数据及其结构
参与进路控制的动态数据主要包括操作输入变量、状态输入变量、表示输出变量、控 制输出变量以及联锁处理的中间变量等。
1. 操作输入变量 在联锁系统中,为了防止误动一个操作而形成操作命令,一般需由两次或两次
以上的操作才能形成操作命令。
作用:形成操作命令,作为表示信息的原始数据和监测系统的记录内容。
2.状态输入变量 状态输入变量是反映监控对象状态的变量,如轨道区段状态、道岔定位状态、道岔
反位状态、信号状态、灯丝状态,以及与进路有关的其他设备状态等。 作用:参与联锁运算外,还作为表示信息和监测系统的原始数据

EI32-JD计算机联锁.

EI32-JD计算机联锁.
请求 同步 备机启动 同步校核状态 双机动态 信息一致 热备状态
武汉高速铁路 职业技能训练段
高速铁路现场信号设备维修专业知识
操作机 A 监视 器电 缆左 A 监视 器电 缆右 A 鼠标 线A 音箱 线A 监视 器电 缆左 B 操作机 B 监视 器电 缆右 B 鼠标 线B 音箱 线B
武汉高速铁路 职业技能训练段
武汉高速铁路 职业技能训练段
高速铁路现场信号设备维修专业知识
倒机单元
武汉高速铁路 职业技能训练段
高速铁路现场信号设备维修专业知识
驱动电路
武汉高速铁路 职业技能训练段
状态指示灯 驱动 2 驱动 4 驱动 6 驱动 8 驱动 10 驱动 12 驱动 14 驱动 16 驱动 1 驱动 3 驱动 5 驱动 7 驱动 9 驱动 11 驱动 13 驱动 15
高速铁路现场信号设备维修专业知识 C3计算机联锁硬件结构
武汉高速铁路 职业技能训练段
高速铁路现场信号设备维修专业知识
C3计算机联锁硬件结构
音箱 鼠标 车务人员终端 前台监视器 后台监视器
武汉高速铁路 职业技能训练段
运转室
显示分屏器
24V 开关电源、接口箱 I 系驱采电路板 驱采机 I 系与 I 系驱采电路板 联锁机 I 系 联锁倒机单元 联锁机 II 系
I-1 I-2
通信机CC-II系(备)
II-1 II-2
1
2
2
4 6
1
8
2
1
3
5
7
安全协议数据 1
电务维修机
人机对话层
LAN网
I 系联锁机
II 系联锁机 联锁运算层
VM E 总线
I 系驱采机
II 系驱采机

《计算机联锁》教学大纲1

《计算机联锁》教学大纲1

《计算机联锁》教学大纲一、课程的地位与任务课程地位:计算机联锁是信号专业的主干专业课主要任务:计算机联锁的基本结构为主要讲授对象,适当讲授先进的新结构和工作原理。

针对本专业的特点,着重阐明计算机联锁的结构、工作原理,并对典型结构及其件进行适当的分析;授予学生信号构造规律性的知识,使学生具有举一反三的分析能力,对结构不断更新的适应能力和一定的实践活动能力,为学习后续课程和参加专业实践奠定基础。

二、课程简述1.课程目标:学生学完本课程后,能掌握信号计算机联锁的结构、工作原理,并能对信号常见故障进行诊断和维修。

2.教学方法:在教学方法上,采用启发式教学方法,培养学生分析和解决问题的能力,利用课堂讲座,现场教学等方面使学生获得感性认识和掌握分析和解决问题基本思路。

在教学手段上,利用实物、挂图、教学录像片等教学资源,以课堂讲授、现场教学、录像手段,穿插进行,使学生较快掌握本课程的基本内容。

三、教学要求及时数分配1、计算机联锁概述(1)教学内容1.车站联锁系统的基本结构2.计算机联锁的特点3.计算机联锁的发展(2)教学要求掌握联锁系统的基本结构;计算机联锁的特点(3)重点和难点重点:车站联锁系统的基本结构难点:车站联锁系统的基本结构2 计算机联锁系统的基本原理(1)教学内容1.计算机联锁系统所用的计算机2. 计算机联锁系统硬件3. 计算机联锁系统软件4.计算机联锁系统的通道与接口(2)教学要求掌握计算机联锁系统硬件、计算机联锁系统的通道与接口(3)重点和难点重点:计算机联锁系统硬件难点:计算机联锁系统的通道与接口3 双机热备型计算机联锁(1)教学内容1.TYJL-Ⅱ型计算机联锁系统硬件2.TYJL-Ⅱ型计算机联锁系统切换3.TYJL-Ⅱ型计算机联锁系统人机界面(2)教学要求掌握TYJL-Ⅱ型计算机联锁系统硬件;TYJL-Ⅱ型计算机联锁系统人机界面(3)重点和难点重点:TYJL-Ⅱ型计算机联锁系统硬件。

难点:TYJL-Ⅱ型计算机联锁系统硬件4 SICAS计算机联锁(1)教学内容1.SICAS型计算机联锁硬件2.SICAS型计算机联锁人机界面(2)教学要求掌握SICAS型计算机联锁硬件;了解SICAS型计算机联锁人机界面(3)重点和难点重点:SICAS型计算机联锁硬件。

计算机联锁系统教材

计算机联锁系统教材

《计算机联锁系统》内容简介本书对计算机联锁系统的总体结构,硬件构成,软件构成,系统可靠性与安全性技术保障等方面的内容作了详细的阐述,同时对计算机监测系统以及目前铁路上采用的四家研发单位的产品作了介绍,并对由兰州交通大学开发的全电子计算机联锁系统进行了说明。

本书为从事铁路信号的人员学习与掌握计算机联锁系统及其技术而编写,也可作为铁路信号专业的大学本科和专科的教材和参考用书。

目录1. 计算机联锁系统概述 (5)1.1. 铁路运输与铁路信号系统 (5)1.2. 铁路信号系统的安全性与可靠性 (5)1.3. 车站信号机的布置与进路 (6)1.4. 联锁与进路控制 (6)1.5. 从电气联锁到计算机联锁系统 (6)1.6. 计算机联锁系统的现状与发展 (7)2. 现代工业控制计算机技术 (8)2.1. 现代计算机技术 (8)2.2. 工业控制计算机系统的特点 (8)2.3. 几种主要的计算机总线标准 (9)2.4. 用于过程控制的标准接口 (9)3. 系统的硬件结构 (11)3.1. 计算机联锁系统的体系结构 (11)3.2. 系统的硬件结构 (12)3.3. 系统的硬件构成 (13)3.4. 大型车站的系统硬件结构 (13)3.5. 容错计算机系统的硬件结构 (13)4. 系统的软件结构 (16)4.1. 软件的功能与总体结构 (16)4.2. 联锁数据与数据结构 (17)4.3. 联锁控制程序及其任务调度方式 (18)5. 人机会话层的构成 (22)5.1. 人机会话层的任务 (22)5.2. 人机会话层的硬件支持系统 (22)5.3. 人机会话层的软件支持系统 (22)6. 系统可靠性与安全性技术保障 (24)6.1. 安全性与可靠性 (24)6.2. 系统的安全性保障 (24)6.3. I/O通道的安全性保障 (25)6.4. 无接点安全输出接口电路 (26)6.5. 计算机系统的安全保障 (26)6.6. 系统的可靠保障 (27)6.7. 故障掩蔽技术和系统重组技术 (27)6.8. 故障检测与诊断方法 (27)7. 系统可靠性与安全性评估 (29)7.1. 系统的可靠性和安全性估算 (29)7.2. 单机系统的故障-安全模型 (29)7.3. 三重冗余系统可靠性和安全性评估 (29)8. 计算机监测系统 (30)8.1. 系统的功能及技术条件 (30)8.2. 监测系统的结构 (30)9. 系统的检验与测试 (32)9.1. 系统检测的意义与发展趋势 (32)9.2. 系统的检验方法 (32)9.3. 检验系统的功能和结构 (32)1.计算机联锁系统概述本章主要介绍铁路信号的一些相关概念,在此基础上对车站信号的一些重点知识进行简要的说明(例如:车站信号机的布置,进路的控制等内容)。

TYJL_ADX计算机联锁原理讲义全

TYJL_ADX计算机联锁原理讲义全

部学习资料TYJL-ADX计算机联锁原理目录ADX 计算机联锁系统简介3 系统概述3简述3系统结构4一. 综合柜4系统描述5配电部分6系统上电10联锁机121.系统描述122.FCX硬件说明153.联锁机以太网卡说明194.IO扩展板SIO-D说明235.FFC电源模块说明246.FFC电源模块说明257.IO总线控制器FFC说明27采集板(FDI)30驱动板(FDO)31光纤通信321.简述322.太网光交换机323.光信号转换器334.连接方式33监控机34控制台35功能35操作方式35后台监视器35电务维修机36ADX 计算机联锁系统简介TYJL-ADX型计算机联锁系统为中国铁道科学研究院引进日本日立公司的计算机联锁系统,按照我国铁路信号的技术需求自行开发应用软件,并与日立公司精心合作、共同研制的容错计算机联锁控制系统。

该系统具有安全性、可靠性极高的安全数据传输网络,除可以实现单个车站的联锁控制外,也可实现多个车站联锁的远距离集中控制。

系统概述简述为了表述方便,首先做如下定义:FCX:Fail-safe Cpu-unit with eXtendability(可扩展的故障安全的CPU 单元)FFC:F-bus interFace Controller(F总线接口控制器)FDI:Fail-safe Digital Input(故障安全的数字输入设备)FDO:Fail-safe Digital Output(故障安全的数字输出设备)TYJL-ADX联锁系统的联锁机是基于日立的ADX1000联锁系统开发而成。

ADX1000是日立公司最新开发的一套铁路专用的联锁系统,在联锁主机FCX、扩展机笼FFC的CPU板上都采用时钟同步的双CPU进行逻辑运算,运算结果一致才能进行控制命令的输出,有更高的可靠性和安全性。

TYJL-ADX联锁系统采用了ADX1000系统的所有硬件和专用的软件平台,继承了所有优点。

计算机联锁实训指导书

计算机联锁实训指导书

《车站信号自动控制(二)计算机联锁》实训指导书昆明铁道职业技术学院2017年6月概述计算机联锁实训内容主要包括计算机联锁控制台操作、控制台表示灯含义识别,能通过控制台信息对设备状态进行简单判断,对计算机联锁关键电路--采集、驱动电路的采集驱动流程清晰,出现相关故障能够快速分析判断故障点,排除故障恢复使用。

实训一:计算机联锁控制台操作实训指导书通过本任务的学习与训练,了解计算机联锁控制台操作方法,掌握各种信号的开放办法,了解引导、引导总锁闭信号开放的条件,能配合室外人员进行必要的设备操作。

【能力目标】1、能按要求正确进行登记、联系;2、能开放相关信号机各种信号;3、能进行道岔定反位单操、锁闭等操作;4、能进行各种情况下的进路解锁。

5、能进行故障解锁。

6、能完成实验、验收、销记。

【知识目标】1、掌握工作前登记正确格式;2、掌握各信号机亮灯的意义;3、了解非正常情况(如:设备故障)的引导信号办理方法。

4、了解半自动闭塞的接发车手续及办理方法。

5、了解实验、验收的意义。

【素质目标】1、培养学生分析问题,解决问题的能力。

2、培养学生沟通能力及团队协作的精神。

3、培养学生良好的职业道德、科学严谨的工作态度。

4、培养学生勇于创新、与时俱进的工作作风。

5、培养学生严格执行工作程序、工作规范的安全意识。

一、实验目的计算机联锁设备控制台操作二、实验设备计算机联锁设备三、实验内容、方法、步骤(一)屏幕显示屏幕显示按站场图形布置,平时显示的灰色光带为基本的轨道图形。

有连续溜放作业的站场,在溜放区设有小区段,在屏幕上用兰色竖线分隔。

为调车作业设置的绝缘是大区段绝缘,在屏幕上用竖线表示,灰色为普通绝缘,红色带圆圈为超限绝缘。

屏幕图形显示各种颜色的含义如下:1.轨道区段平时轨道区段为粗线,当该区段的轨道继电器前后接点校核错时为细线。

灰色光带──基本图形;白色光带──进路在锁闭状态或溜放进路在退路锁闭状态;红色光带──轨道区段有车占用,或故障;绿色光带──区段出清后尚未解锁或溜放进路在有车占用后处于退路锁闭状态;兰色光带──进路初选状态;青色光带──接通光带,或连溜时溜放区的道岔位置。

铁道交通运营管理《JD-IA型计算机联锁设备信号操作指导书4》

铁道交通运营管理《JD-IA型计算机联锁设备信号操作指导书4》

XAXZZDS/021-2021JD-IA型计算机联锁设备信号操作指导书西安西站JD-IA型计算机联锁设备信号操作指导书第一条设备概况1车站设备采用显示屏与鼠标结合的操作台方式。

无论是操作按钮还是选取菜单框,都是通过操纵鼠标实现的。

2屏幕上的信息显示方式大致分为两大类:一类是自动显示的,一类是人工检索的。

有关进路、道岔和信号的信息能直观、及时和形象化地显现出来,例如站场图中的许多信息。

有些不经常发生或不经常变化的信息那么在信息柜〔屏幕最下一列的信息提示框〕中自动显示出来。

3为了使屏幕简明清晰起见,有些信息,如道岔名、轨道区段名等,需以鼠标点击相应的菜单框才能显示出来。

第二条屏幕显示之站场图形1.站场图形及显示〔1〕屏幕上的站场图形与信号平面布置图的站场图根本一致;〔2〕绝缘节以白色短竖线〔交叉渡线处的以短横线〕表示;侵限绝缘以红圆圈中的红色竖线表示;〔3〕经由道岔的线路以实线连接为当前开通方向。

线路的开口〔道岔开口〕表示了当前道岔的开通方向。

〔4〕线路的显示颜色:①轨道区段空闲且在解锁状态时呈青色;②轨道区段空闲且在锁闭状态时呈白色;③轨道区段有车或发生故障时呈红色。

2信号复示器设置及其显示〔1〕信号复示器在站场图中的位置与信号布置平面图中的位置一致;〔2〕列车信号复示器在信号机关闭时呈圆形红色;信号机开放时其圆形颜色与室外信号机显示一致;信号机第一灯泡主副灯丝均断丝时,复示器闪红光;第二灯泡被使用且灯丝断丝时仅有“2灯泡断丝〞的提示。

〔3〕调车信号复示器在信号关闭时呈蓝色;信号开放时呈白色;灯泡断丝时闪蓝光。

3道岔状态显示道岔的状态在站场图的相应道岔处和单设的道岔按钮处均有显示。

〔1〕站场道岔处的显示:①道岔的开口表示当前线路断开的一侧;②道岔暂时〔如正在转换〕失去表示时,线路断开;③道岔挤岔时,线路上挤岔的岔心闪红光,并有语音报警;④道岔单封时,道岔岔心处出现蓝色圆点;⑤道岔单锁时,道岔岔心处出现红色圆点。

铁路信号计算机联锁详解

铁路信号计算机联锁详解

计算机联锁系统软件一、计算机联锁系统软件的总体结构计算机联锁系统软件的基本结构应设计成实时操作系统或实时调度程序支持下的多任务的实时系统,其软件的基本结构可归纳如下。

1.按照系统层次结构分类按照软件的层次结构,可分为三个层次,即人机对话层、联锁运算层和执行层,其结构如图7—17所示。

人机对话层完成人机界面信息处理;联锁运算层完成联锁运算;执行层完成控制命令的输出和表示信息的输入。

2.按照冗余结构划分按照冗余结构,可分为三取二系统的单软件结构和双机热备系统的双版本软件结构。

其小双版本软件结构,如图7—18所示。

3.按照联锁数据的组织形式划分按照联锁数据的组织形式,可分为联锁图表式软件结构和进路控制式的软件结构。

进路控制式的软结构(即模块化结构)如图7—19所示。

二、联锁数据与数据结构在计算机联锁系统中,凡参与联锁运算的有关数据统称为联锁数据:,联锁数据在存储器中的组成方法称为数据结构。

联锁数据包括静态数据(常量)和动态数据(变量)两大类,与之相对应的有静态数据结构和动态数据结构。

].静态数据及其结构联锁程序需要哪些静态数据以及这些数据在存储器中的组织形式,对于联锁程序结构有很大的影响。

目前采用最多的是进路表型联锁和站场型联锁,对应的就存在两种不同的静态数据结构;进路表型静态数据结构和站场型静态数据结构。

建立任何一条进路都必须指明该进路的特性和有关监控对象的特征及其数量等,包括:进路性质,是列车进路还是调车进路;进路方向,是接车方向还是发车方向;进路的范围,即进路的两端,如果是迂回进路,还应指明变更点(相当于变通按钮所对应的位置);肪护进路的信号机(名称);进路中的轨道电路区段(名称)及数量;进路中的道岔(名称)、应处的位置、数量;进路所涉及的侵限绝缘轨道区段(名称)及检查条件;进路的接近区段(名称);进路的离去区段(名称);进路末端是否存在需要结合或照查的设施,如闭塞设备、机务段联系、驼峰信号设备等。

计算机联锁第一章

计算机联锁第一章

第三节
计算机联锁系统的发展
一、计算机联锁系统的发展概况
二、计算机联锁技术的发展
双机热备计算机联锁系统
型号 生产厂家
TYJL-Ⅱ
DS6-11 JD-ⅠA
铁道科学研究院通号所
通号集团公司研究设计院 北交大微联公司 卡斯柯信号有限公司(GRS VPI改进) 卡斯柯信号有限公司(由阿尔斯 通)
CIS-1
第二节
计算机联锁系统的特点
一、 计算机联锁系统与继电联锁系统的区别
① 利用计算机对车站值班员的操作命令和设备监控 信息进行逡辑运算后,完成设备的控制; ② 计算机信息传递斱便可实现串行通信,节省电缆。 ③ 采用CRT、LCD显示代替继电联锁表示盘,提供 友好的人机界面; ④ 采用积木式的模块化软件设计和硬件结构,便于 站场更新改造。
车站联锁的基本结构
信号机、道岔和进路之间必须有一定的制约关系, 而且必须按照一定的程序才能动作和建立,这种制约 关系称作联锁。
联锁的概念
X D3 D9 S3 3 ⅠAG D1 D7 1 5/7WG 7 C D13 ⅡG 5
9
B
ⅠG
ⅡAG
D5
SⅡ 11 D 4G
联锁的概念
X D3 D9 S3
3 ⅠAG D1
二、计算机联锁系统的特点 1、计算机联锁系统的优点 ① 性能斱面 设计斲工量大大较少;
能提供现代化的声像、图文显示,人机交互信息量丰 富;
系统的安全性、可靠性增强。 ② 经济斱面 ③ 维护斱面
④ 其他斱面
1、计算机联锁系统的优点
② 经济斱面
计算机联锁性价比高;
节约电缆,较少工程造价;
体积小、占地面课程介绍:
本课程是铁道通信信号专业新技术课程,讲解计 算机联锁控制技术的结构及原理,重点介绍二乘二 取二型、三取二型及双机热备型计算机联锁在铁路 现场的应用。

EI32-JD计算机联锁系统培训(联锁部分)PPT课件

EI32-JD计算机联锁系统培训(联锁部分)PPT课件

输入操作命令
根据需要输入相应的操作命令,如道岔转换、 信号开放等。
关闭系统
在结束工作后,需要关闭软件和设备,以确 保系统的安全。
常见故障处理
道岔转换不灵活
检查道岔控制电路和电机是否正常, 如有问题及时修复。
信号灯不亮
检查信号机内部接线是否松动或断路, 灯泡是否损坏,及时更换。
系统死机
重启计算机和联锁软件,检查是否有 病毒或软件冲突。
EI32-JD计算机联锁系统的智能化控 制可以提高列车运行的调度水平,优 化列车运行计划,提高铁路运输的效 率和效益。
通过该系统的应用,可以实现对铁路 信号设备的全面监控和管理,及时发 现和处理设备故障,减少设备故障对 列车运行的影响。
EI32-JD计算机联锁系统的历史与发展
EI32-JD计算机联锁系统的发展经历了 多个阶段,最早的计算机联锁系统诞生 于上世纪70年代,随着计算机技术和 铁路信号技术的发展,该系统的功能和
非法获取或篡改。
03
工作原理
联锁逻辑
联锁逻辑的主要功能是保证列车运行的安全,实现进 路控制、信号控制、道岔控制等功能。
联锁逻辑是EI32-JD计算机联锁系统的核心,它通过 一系列的逻辑运算,实现对信号机、道岔、轨道电路 等铁路信号设备的控制。
联锁逻辑采用双套互为备份的结构,提高系统的可靠 性和安全性。
通信故障
检查通信接口和电缆是否正常,通信 参数设置是否正确。
系统维护与保养
定期清理
软件更新
定期清理计算机内部灰尘,保持散热良好 。
及时更新软件和病毒库,确保系统安全。
硬件检查
备份数据
定期检查接线、电缆、保险丝等是否完好 ,及时更换损坏部件。
定期备份系统数据和配置信息,以防数据 丢失。

铁路信号计算机联锁系统.

铁路信号计算机联锁系统.

目录1计算机联锁系统基础 (1)1.1计算机联锁概述 (1)1.2计算机联锁的功能 (1)1.3计算机联锁主要技术条件 (2)1.4计算机联锁的应用现状 (3)2计算机联锁工作原理 (5)2.1计算机联锁系统硬件组成 (5)2.2计算机联锁系统基本原理 (6)2.3计算机联锁系统可靠性及安全设计 (7)3计算机联锁系统故障维护及探讨 (11)3.1联锁设备常见故障分析处理 (11)3.2故障种类 (11)4计算机联锁系统的发展前景 (13)4.1计算机联锁系统的必要性 (13)4.2计算机联锁系统的发展 (14)参考文献 (17)铁路信号计算机联锁效系统摘要计算机联锁系统是实现铁路现代化和自动化的基础设施之一,是一种高效、安全的车站联锁设备,是提高车站通过能力的基础。

同时,计算机联锁系统还具有故障—安全性能,与电气联锁系统相比,其在设计、施工和维护方面都较为便捷,且便于改造和增加新功能,为铁路信号向智能化和网络化方向发展创造了条件。

本论文主要阐述了计算机联锁系统的硬件结构组成,设备选型及电源配置等原则及处理方法。

采用二乘二取二的体系结构的计算机联锁控制系统方案,尤其是对于可靠性技术和容错技术的深入研究,计算机联锁技术已日趋成熟,在大力推广使用。

根据各国对计算机联锁的研究和使用情况来看,由于计算机在逻辑功能和信息处理方面具有很强的功能,完成其对信号机、道岔的控制电路及其相关组合的内部配线和对信号机、道岔、轨道电路等部分设备的状态信息采集电路以及与联锁机接口电路的控制。

关键词:铁路信号;计算机联锁;故障探讨1第1章计算机联锁系统基础1.1计算机联锁概述为了保证行车安全和必要的通过能力,信号、道岔与进路之间必须以必要的技术手段保持一定的制约关系和操作顺序,称这种制约关系和操作顺序为联锁,用计算机技术来实现的系统成为计算机联锁系统。

铁路是国民经济的大动脉、全国沟通联系的纽带、国民经济建设的先行行业。

与其它运输方式相比,铁路运输具有运量大、成本低、速度快、安全可靠、能全天候运输等众多优势。

精选43计算机联锁资料

精选43计算机联锁资料

• 这四个智能系统:
• 列车运行自动控制系统
• 计算机联锁系统
• 调度管理信息系统
• 调度专家系统
四系统有机结合,将构成列车指挥与控制 的综合智能系统。可进一步保证行车安 全、提高效率。使铁路行车过程的列车 控制与管理进入了以信息化为基础,以 智能系统为标志的新的技术时代。
§4.3.3 区域集中联锁系统
4.3 计算机联锁
4.3.1概述
• 在铁路车站设备中,目前应用最广泛的 是6502电气集中车站信号设备。但今后 的发展方向是计算机联锁系统。
• 计算机联锁既用计算机取代继电器构成 联锁机构来完成车站信号的联锁任务。 目前,铁道部已定点四个研制单位,分 别为铁道科学研究院、北京全路通号通 信信号研究设计院、北京交通大学、和 卡斯柯信号有限公司 .
• 输入1 系统A


• 输入2 系统B • 输入1 系统A • 输入2 系统B
或 门
与 门

2X2取2可靠性与安全性冗余系统
• 输入1 • 输入2 • 输入3
• •
系统A

系统B
决 器
系统C
异或 异或 异或 故障表示
3取2可靠性与安全性冗余系统
输出
• 需要解决的技术问题:
• 1.三台计算机的同步运行问题;

轨道继电器落下
• 反之就是次安全侧信息 —危险信息。
4.3.2 计算机联锁系统的现状与发展
• 计算机联锁既用计算机取代继电器构成联锁机 构来完成车站信号的联锁任务。我国的计算机联锁 开始于80年代。铁道部在指定的“九五”规划中, 提出了积极发展计算机联锁系统的技术政策,从而 使我国的计算机联锁系统在国家铁路上的应用和发 展进入了一个新的时期。目前,铁道部已定点四个 研制单位,分别为铁道科学研究院、北京全路通号 通信信号研究设计院、北京交通大学、和卡斯柯信 号有限公司,实行了规范管理,使计算机联锁系统 走向了积极有序的发展道路,

计算机联锁控制系统技术基础_联锁基础

计算机联锁控制系统技术基础_联锁基础
---计算机联锁控制系统技术基础
计算机联锁控制系统技术基础
• 车站运营及联锁技术基础 • 计算机控制技术基础 • 现场设备及其继电接口电路
车站运营及联锁技术基础
(一)、基本概念
(二)、联锁基本内容 (三)、铁路车站信号的联锁的技术
(一)基本概念
1、线路 定义:机车车辆走行的通路。 组成:轨道和下部建筑。 基本环节:区间和分界点 (分界点:车站、线路所、区间通过色灯信号 机) 图1
6.进路控制
(5).取消进路和人工解锁 • a)进路在预先锁闭状态时,办理取消解锁应 检查信号机关闭和进路空闲,取消解锁不 应延时。 • b)进路在接近锁闭后,应能办理人工解锁。 接车进路及正线发车进路的人工解锁自信 号机关闭时起延时3min,其他进路的人工 解锁自信号机关闭时起延营业, 小作业量列车的编组和解体 编组站 列车接发和通过、客货营业, 大作业量列车的编组和解体 会让站 单线区段的列车接、发和通过作业, 少量客货营业 越行站 双线区段的列车接、发和通过作业, 少量客货营业
4、车站
车站里的线路分类:
(1)正线:列车可以直接通过的线路 (2)站线:到发线、调车线、牵出线、机待线、装卸 线和留置线 (3)段管线:机务段和车辆段的线路
进路的种类和划分
(二)联锁基本内容
2、进路与道岔的联锁关系
关系: 道岔是进路方向的约束条件,进路建立后道 岔不允许再动作,锁闭道岔。 道岔在进路中的表示方法: 定位:1,反位:(1), 防护道岔:定位锁闭[4/6],反位锁闭[(4/6)] 带动道岔:定位锁闭{4/6},反位锁闭{(4/6)}
(二)联锁基本内容
(一)基本概念
7、轨道电路 (1)划分原则: 信号机前后划分成不同的区段、平行进路间隔 开、每个轨道电路区段道岔数不得超过三组、大 站为提高通过能力而适当划短。 (2)极性交叉 有绝缘轨道电路的特点是用轨道绝缘来分割轨 道电路区段的,在绝缘的两侧,要求轨面电压具 有不同的极性(直流)或相位相反(交流),这 就是所谓的轨道电路的“极性交叉”
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第二篇计算机联锁第六章计算机联锁综述第一节计算机联锁的基本概念一、计算机联锁的定义什么叫计算机联锁:计算机联锁是以计算机技术为核心,采用通信技术、可靠性与容错技术以及“故障-安全”技术实现铁路车站联锁要求的实时控制系统。

二、计算机联锁的主要技术条件⒈计算机联锁能满足各种车站(场)规模和运输作业的需要,保证行车安全,提高运输效率,并具备大信息量和联网能力。

⒉计算机联锁采用硬件冗余结构,如双机热备、三取二或二乘二取二的结构。

可靠度指标:平均故障间隔时间大于或等于106h;安全度指标:平均危险侧输出间隔时间大于或等于1011h。

⒊计算机联锁使用的涉及安全的电路符合故障-安全原则;电路故障能及时发现,当故障会危及行车安全时,能切断系统的危险侧输出。

⒋计算机硬件体系结构为层次结构,如分为人机对话层、联锁运算层和执行表示层。

⒌计算机联锁具有通过通信前置处理机和通信网与其他系统实现通信能力,与调度指挥系统的数椐通信符合有关规定。

⒍计算机联锁的软件系统达到软件制式检测要求的可靠性和安全性,所有程序都具有模块化、结构化和标准化的特点。

⒎计算机联锁的各种接口与通道能保证长期使用的高稳定性和高可靠性。

与安全有关的接口与通道符合故障-安全原则,还采用了光电隔离、动态冗余编码、参数限界冗余、故障检测及其它特殊方法,以防止危险后果的发生。

⒏计算机联锁能通过外部数椐通道或计算机网络与其它自动化或管理系统,如CTC、TDCS等连接,与之信息交换。

⒐计算机联锁设有两路独立电源供电,并且有自动转接功能,以保证不间断供电。

计算机和电子设备的直流电源具有不间断供电和有效去除脉冲及浪涌干扰的性能。

⒑计算机联锁采取了必要的防电磁干扰和防雷措施,以保证在规定严酷性等级的运用环境中,设备都能正常工作。

⒒信号设备的接地电阻值不大于10Ω,用于防护电子设备的安全保护地线的接地装置其接地电阻值不大于4Ω。

对于重雷害地区,地线设置还采取了特殊措施。

⒓监测子系统作为系统的基本组成部分,为维护使用部门提供监测、报警、统计、分析、管理、远程诊断及维护功能。

⒔根据需要设应急盘,在计算机联锁失效时控制道岔和引导信号。

第二节我国计算机联锁系统的发展自20世纪80年代初,我国发展了计算机联锁系统研究,1984年在南京梅山铁矿投入使用。

驼峰编组场尾部计算机联锁系统于1989年未通过鉴定并在郑州北编组站使用。

在干线铁路上引进并结合我国铁路实际运营技术条件开发的计算机联锁系统,于1991年在广深线的红海站投入运营。

国内研制的第一套计算机联锁系统于1993年在哈尔滨局平房站正式开通使用。

二十余年来,国内计算机联锁从路外到路内,从小站到大站,从支线到干线,从中间站到编组站,发展十分迅速。

至今全路大部分车站己使用各种型号的计算机联锁系统。

开始用得比较广泛的有TYJL-Ⅱ型双机热备系统、TYJL-TR9型三取二系统;DS6-11型双机热备系统;JD-1A型计算机联锁系统;VPI型计算机联锁系统。

双机热备计算机系统在长期应用和发展中己经逐步成熟和稳定,但由于其先天的不足,仍然暴露出许多软、硬件设计上的缺欠。

随着提速、客运专线、大型客运站、重点车站、重载线路的建设和改造,它们对计算机联锁系统的可靠性、安全性提出了更高的要求。

我国目前的研究成果主要为三取二冗余系统和二乘二取二冗余系统。

因此实现计算机联锁在结构上的突破,向多重冗余/校核方向发展,采用三取二或二乘二取二模式是一个必然。

2000年,中国通信信号集团公司研究设计院与日本京三制作所合作,采用K5B 故障-安全型硬件,结合本院自行开发的计算机联锁软件,成功研制开发出了适合我国铁路运输的DS6-K5B型计算机联锁系统。

2001年,北京交大微联科技有限公司、北京铁路局与日本信号株式会社进行了合作,利用日本信号公司的故障-安全二取二CPU单板(EI-32单元)的先进技术,结合在中国国内已成功应用的JD-IA型计算机联锁的软件,成功开发了EI32-JD型计算机联锁系统。

第三节计算机联锁系统的功能、优越性及主要技术特点一、系统的功能计算机联锁系统不仅具备继电联锁设备的联锁控制功能,而且利用计算机的快速信息处理能力、储存能力和联网能力,可方便的实现继电联锁设备难以实现的一些功能。

⒈联锁控制功能计算机联锁系统的联锁功能与继电式电气集中是相同的,能根据车站行车安全的需要,在规定的联锁条件和规定的时序下自动对进路、信号和道岔实行控制。

①进路的控制。

包括列车进路和调车进路的选排、锁闭和解锁;引导进路的控制等。

列车进路的办理方法和继电联锁设备办理方法基本相同,仍沿用按压双按钮才形成操作命令的规定,这样可避免因误动一个按钮而产生错误操作命令的可能。

一些系统为办理慎重起见,对原铅封按钮的相应办理作了一些改动。

②信号的正常开放、关闭、人工重复开放以及防止自动重复开放。

③道岔的单独操纵、锁闭和解锁。

此外,通过在联锁软件中增加相应的功能模块,再加上少量的硬件电路,系统可进一步实现一些特殊电路的联锁功能。

例如:非进路调车控制、道发线出岔进路控制、延续进路控制以及场间联系等。

⒉显示功能计算机联锁系统采用大屏幕显示器取代表示盘,可以向操作人员提供更加丰富、直观的显示信息。

①站场基本图形显示。

②现场信号设备状态显示。

主要有:道岔的定、反位和四开位置,道岔单独锁闭和封闭状态;信号机的开放和关闭状态,灯丝断丝;轨道电路区段的空闲、占用、锁闭状态。

一般用不同颜色代表不同含义。

③车站值班员按压按钮动作的确认显示。

④联锁系统的工作状态、故障报警显示。

⑤时钟显示,必要的汉字提示,如操作错误提示、联锁状况提示、执行失败原因提示等。

⒊.记录存储和故障检测与诊断功能利用计算机的信息处理能力和存储量大的优点,计算机联锁系统为实现系统维护、行车管理自动化奠定了基础。

主要体现在:①系统可按时间顺序自动记录和储存车站值班员按钮操作情况、现场设备动作情况和行车作业情况。

电务维修人员只需根据功能菜单提示,按压相应的功能键,将前一段时间内的系统运行状况或作业情况按规定格式显示出来,作为查找故障、分析故障的参考。

这些信息也可打印出来。

②提供图像再现功能,即系统可将前一阶段储存的数据以站场图形方式显示在屏幕上,按照实际操作和车列运行情况再现出来,以便更直观的地查找故障及分析问题。

③实现进路储存和自动办理,可进一步提高车站行车作业效率。

④具有集中检测和报警功能。

主要体现在两个方面:一是联锁系统的自检测功能,当系统自身出现故障时,维护人员可通过屏幕提示的错误号判断、查找故障;二是对信号机、转辙机、轨道电路等现场设备的工作状态进行集中监测,一旦发现故障,及时记录并报警。

监测和报警的具体内容,可根椐维修需要,全天候或定时对主体信号设备的参数进行测试、分析、判断、超限时及时报警。

⒋语音提示功能该系统具有通过语音或音响在控制台上播放提示信息的能力。

当有多条信息需要同时播放时,这些信息轮流播放。

⒌结合功能利用标准化的通信接口板、网络接口板以及通信规程,可直接与现代化信息处理系统(如CTC、微机监测系统、TDCS、列车自动控制系统等)相联结进行数椐交换。

二、系统的优越性计算机联锁系统具有技术上与经济上的优越性。

⒈计算机联锁系统能够用较少的硬件投资和发挥软件的作用,较容易地克服继电电路难以解决的一些问题。

对接近区段小车的跳动,能够防止错误取消进路;对信号继电器、锁闭继电器前接点的粘连,系统能够及时检出并报警等等。

另外,在进路控制方式上,计算机联锁系统为实现进路储存和自动办理创造了条件。

⒉计算机联锁系统可以最大限度地利用软、硬件资源及冗余和其它容错技术,因此可靠性与安全性更高。

⒊计算机联锁系统无论是硬件还是软件均采用标准化,模块化结构,不同规模和作业性质的车站或站场,只需要编制一些站场数据,选用功能不同和数量不等的模块组装即可。

因此系统设计、施工工作量也大大减少。

⒋在维护方面,计算机联锁系统的维修工作量小,并且具有自诊断、故障定位功能,降低了维护难度并可通过远距离联网,实现远程故障诊断。

另外系统的继电部分结构简单,便于维护,而且继电器用量少,使得继电器检修工作量少。

⒌计算机联锁系统能提供现代化的声、像、图文显示,人机交互的功能更加完善,内容更加丰富,信息量更大,工作效率更高。

⒍计算机联锁系统便于联网,为铁路信号系统向智能化和网络化方向发展创造了条件。

通过与CTC联网,可根据调度计划实现进路程序控制。

通过与旅客向导服务系统、车次号跟踪系统联网,可构成全方位的计算机综合控制、管理系统,增强了运输调度指挥自动化、智能化水平。

⒎采用分布式系统结构时,计算机联锁系统可以省去干线电缆,大幅度降低工程造价。

⒏体积小、占地面积小,且随车站规模,节省更为显著。

三、系统的主要技术特点计算机联锁系统在技术实现上主要有以下特点⒈人机对话设备己由传统的控制台改为数字化仪、键盘或鼠标加大屏幕显示器等,使得系统操作简便,显示清晰、直观,显示内容更为丰富。

⒉系统软、硬件设计全部采用标准化、模块化结构,不同规模和作业性质的车站或站场可通过增减模块,便可适应其需要。

硬件模块连接采用接插件结构,便于系统维护。

⒊采用高可靠、故障-安全硬件结构。

通常与联锁有关的计算机模块均采用冗余比较或多数表决的方式实现系统的故障-安全保证,并采用双重或三重系统不停顿故障重组技术,提高系统的可靠性和可用性。

输入-输出接口电路遵循闭环工作原理,并采用动态脉冲形式的故障-安全电路,电路中的任何一个器件发生故障,均可导致脉冲信息的中断,从而使设备导向安全。

⒋联锁软件设计为双程序比较,两套独立版本的程序采用分层结构,各自使用完全独立的数据,程序和数据运用冗余编码技术,使得故障在每层都得到检查,将危险侧故障最终降到最低限度。

⒌在信息传输方面,系统各计算机之间逐步过渡为光纤连接并进行网络通信;信息采用特殊编码和多重冗余等措施,确保数据传输安全可靠。

⒍为了提高系统运行稳定性,采取了一系列的抗干扰措施,外部设备和计算机之间采用光电隔离,系统设有单独的防雷柜进行通道防雷等,保证系统不受干扰影响、运输稳定可靠。

⒎系统功能齐全,除联锁控制功能外,普遍还有显示、检错、诊断、储存记录、语音提示以及与室外设备结合等功能。

⒏预留有与其他自动化设备(如CTC、TDCS、微机监测系统、列车自动控制系统等)相连接的接口。

第七章计算机联锁系统的基本原理计算机联锁系统是一种利用计算机技术取代继电技术构成的车站信号实时控制系统。

它的基本硬件结构与工业上应用的一般计算机实时控制系统有许多相似之处,主要是由工业控制计算机、过程输入/输出通道以及外部设备等组成,并通过标准总线联接在一起,构成一个基本的联锁控制系统。

有了硬件系统,要保证它们可靠有序地工作,必须配备软件系统,因此计算机联锁系统中的软件和硬件都是计算机控制系统的重要组成部分。
