PSL 621U 系列线路保护装置
PSL621U系列线路保护装置
PSL 621U系列线路保护装置技术性能及指标额定电气参数名称直流电源交流电压交流电流额定频率同期电压额定电气参数220V或110V（订货请注明），允许工作范围：（80%〜115%）额定直流电压100V或者100 / 3 V （额定电压Un） 5A 或1A（额定电流In，订货请注明）50Hz （60Hz时订货请注明）100V或100 / 3V （有重合闸时使用，保护自适应）2倍额定电流，连续工作交流电流回路6过载能力交流电压回路10倍额定电流，允许10s 40 倍额定电流，允许1s 1.2 倍额定电压，连续工作1.4 倍额定电压，允许10s正常时，不大于50W动作时，不大于80W不大于0.5VA/相（额定电压时）不大于0.5VA/相（In = 5A时）不大于0.3VA/相（In = 1A时）24V 24V 220V或110V直流回路7功率消耗交流电压回路交流电流回路通信接口模件的输入状态量电平8状态量电平GPS对时脉冲输入电平开入模件输入状态量电平主要技术性能及指标保护主要技术指标名称交流输入回路精确工作范围模拟量测量精度整组动作时间相电压：0.2 V〜120V同期电压：0.2 V〜120V电流：0.041 n〜40In主要技术指标PSL 621U系列线路保护装置（智能站）说明书2 . 2 . 2测控主要技术指标序号1 2 3 4 5 6 7 8名称采样回路精确工作范围电流电压精度功率精度频率精度SOE 分辨率遥信传输延时遥控响应时间遥测传输延时电压：电流：0.2 V〜不超过0.2%不超过0.5% ± 0.01Hz < 1ms < 1s < 1s < 3s2.2.3 光纤接口（1）远方保护接口序号1 2 3 4 名称光纤种类光发射管光纤接口发送功率光接收器5 6 7 接收灵敏功率传输距离光接收器饱和光功率单模，波长1310nm激光二极管（LD）FC-PC -3〜-10dBm Pin Diode < -36dBm专用光纤w 50km > -3dBm光纤接口参数单模，波长1550nm 激光二极管（LD）FC- PC > - 1dBm Pin Diode w -36dBm 工程需要可到100km > -3dBm注：当采用专用光纤通道传输时，在传输距离大于50km，接收功率不够时（接收裕度小于3〜10dB），需在订货时注明，配用1550nm激光器件。
PSL 621U系列线路保护装置(智能站)说明书_V1.10I_印刷
国电南自Q/GDNZ.JB012-2011PSL 621U系列线路保护装置（智能站）说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSL 621U系列线路保护装置（智能站）说明书V 1.10I国电南京自动化股份有限公司安全声明为保证安全、正确、高效地使用装置，请务必阅读以下重要信息：1. 装置的安装调试应由专业人员进行；2. 装置上电使用前请仔细阅读说明书。
应遵照国家和电力行业相关规程，并参照说明书对装置进行操作、调整和测试。
如有随机材料，相关部分以资料为准；3. 装置上电前，应明确连线与正确示图相一致；4. 装置应该可靠接地；5. 装置施加的额定操作电压应该与铭牌上标记的一致；6. 严禁无防护措施触摸电子器件，严禁带电插拔模件；7. 接触装置端子，要防止电触击；8. 如要拆装装置，必须保证断开所有地外部端子连接，或者切除所有输入激励量。
否则，触及装置内部的带电部分，将可能造成人身伤害；9. 对装置进行测试时，应使用可靠的测试仪；10. 装置的运行参数和保护定值同样重要，应准确设定才能保证装置功能的正常运行；11. 改变当前保护定值组将不可避免地要改变装置的运行状况，在改变前应谨慎，并按规程作校验；12. 装置操作密码为：99。
版本声明●本说明书包含技术内容介绍、使用说明和现场验收说明。
●本说明书适用于PSL 621U线路保护测控装置V1.20I及以上版本的保护软件。
产品说明书版本修改记录表* 技术支持: 电话（025）51183082传真（025）51183077* 本说明书可能会被修改，请注意核对实际产品与说明书是否相符* 2011年9月第1版第1次印刷目录1 概述 (1)1.1 适用范围 (1)1.2 装置型号及其功能配置 (1)1.3 性能特点 (2)2 技术性能及指标 (3)2.1 额定电气参数 (3)2.2 主要技术性能及指标 (3)2.3 绝缘和耐湿热性能 (5)2.4 电磁兼容性能 (5)2.5 机械性能 (6)2.6 环境大气条件 (6)3 保护原理说明 (7)3.1 保护启动和整组复归 (7)3.2 纵差保护 (8)3.3 距离保护 (13)3.4 纵联距离和纵联零序保护 (15)3.5 选相元件 (22)3.6 振荡闭锁开放元件 (22)3.7 零序保护 (23)3.8 合闸于故障线路保护 (23)3.9 重合闸 (23)3.10 低频减载和低压减载 (25)3.11 相过流保护 (26)3.12 邻线允许加速 (27)3.13 不对称加速 (27)3.14 正常运行程序 (28)3.15 光纤通道及通信接口说明 (29)3.16 信息记录分析及与变电站自动化系统配合 (30)4 测控功能 (32)4.1 交流采集计算 (32)4.2 遥信开入采集 (34)4.3 遥控开出 (34)4.4 同期功能 (34)4.5 联闭锁功能 (34)5 硬件结构说明 (35)5.1 PSL 620U系列装置面板端子和安装结构 (36)5.2 整体结构说明 (38)5.3 PSL 621U装置硬件说明 (40)6 保护整定值说明 (48)6.1 PSL 621U-I保护装置整定值说明 (48)6.2 PSL 621UD-I保护装置整定值说明 (53)6.3 PSL 621UN-I保护装置整定值说明 (55)6.4 PSL 621UT-I保护装置整定值说明 (57)6.5 测控定值 (59)7 使用说明 (64)7.1 指示灯说明 (64)7.2 人机界面总体结构 (64)7.3 人机界面使用说明 (65)8 现场测试验收 (70)8.1 维护须知 (70)8.2 测试验收项目 (70)9 装置信息表 (76)9.1保护事件信息一览表 (76)9.2 测控输入输出列表信息 (78)10 订货须知 (82)1 概述1.1 适用范围PSL 621U线路保护装置（智能站）适用于110kV中性点直接接地系统输电线路，集成了主、后备保护及重合闸功能，可用作智能化变电站110kV及以下电压等级输电线路的主、后备保护。
智能站继电保护装置原理及调试
间隔合并单元PSMU 602GC-E集成电压切换
告警总信号
接收采集器FT3
B码对时同步
接收采集器FT3
电子式互感器合并单元
FT3采样输出接口， 级联至间隔合并单元
B码对时接口 采集器FT3输入接口 采集器FT3输入接口
9-2采样输出接口
组网GOOSE口
调试口，下载程序及 配置
电子式互感器合并单元
智能变电站保护设备原理及调试
主要内容
一、设备概况 二、配置导出与下装
三、保护的基本原理 四、智能站保护调试 五、合并单元配置及关键技术 六、智能终端配置及关键技术
第一部分 设备概况
设备类型
按照智能变电站“三层两网”结构划分，国电南自智能设备分属在间隔层和过 程层。110kV及以上电压等级智能设备分类如下。
母线保护
分布式子机面板布置图
变压器保护
变压器保护
变压器保护
变压器保护
母线保护
背板布置图
母线保护
背板布置图
母线保护
分布式主机背板布置图
SV GOOSE
母线保护
分布式子机背板布置图
电子式互感器合并单元
屏柜间隔：220kV母差第一套保护屏I （220kV母线智能控制柜） 合并单元类型：母线电压合并单元 合并单元型号：PSMU 602
第二部分 配置导出与下装
保护配置
MMI: CID
站控层通讯
CPU：gse.xml smv.xml
CC : sv.xml gs.xml
GOOSE映射 采样值映射 SV端口映射 GOOSE端口映射
CCD范畴
配置导出工具：VSCL 61850 基于SCD导出CID及过程层配置 配置下载工具：SGView 配置下装
PSL621C线路保护装置功能和原理
1、功能及原理
1、功能及原理-距离保护逻辑
Zkpyφ表示k段的φ相偏移阻抗；Xk0φ表示k段的φ相零序电 抗（φ=a、b、c，相间距离无零序电抗元件）；F1φ、XXφ 表示φ相的正序方向和选相。ZD1、ZDⅡ分别是振荡闭锁元 件的距离I,II段开放输出。
时相电流突变量启动元件灵敏度不够而设置的辅助启动元件。 在零序电流大于启动门坎并持续30ms后动作。 *静稳破坏检测元件是为了检测系统正常运行状态下发生静态稳 定破坏而引起的系统振荡。判据为：任一相间阻抗在具有全阻 抗特性的阻抗辅助元件内持续30ms，并且振荡中心电压 U1Cosφ小于0.5倍的额定电压。
*相电流突变量启动元件的判据为： △iφ>0.2In+1.25△IT △iφ＝| iφ(t)-2*iφ(t-T)+iφ(t-2T) |，为相电流突变量 △IT＝max( | Iφ(t－T)-2*Iφ(t-2T)+Iφ(t-3T)] | )，为相电流不平衡量
的最大值 *零序电流辅助启动元件是为了防止远距离故障或经大电阻故障
零序Ⅳ段电流定值也作为零序辅助启动门坎，必须不大于 其他各段。若需退出零序Ⅳ段，可将零序Ⅳ段电流整定为 其他各段的最小值，且时间定值整定为20秒。
不灵敏Ⅰ段仅用在断路器合闸或重合闸时瞬时切除严重故 障。其定值按躲过断路器不同时合闸产生的最大零序电流 整定，且不小于加速断定值。不灵敏Ⅰ段是否带方向由零 序Ⅰ段方向投退控制位控制，其投退由零序Ⅰ段压板控制。
零序保护提供独立的手合、重合后加速段，其定值及延时 可独立整定。为了防止合闸于空载变压器时励磁涌流引起 零序保护误动，零序加速段可由控制字选择是否经二次谐 波闭锁，二次谐波制动比为18%。

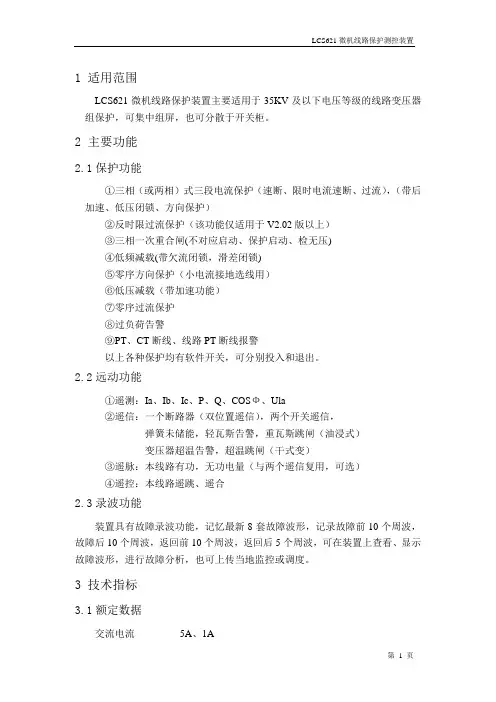

LCS621微机线路保护测控装置
1 适用范围LCS621微机线路保护装置主要适用于35KV及以下电压等级的线路变压器组保护，可集中组屏，也可分散于开关柜。
2 主要功能2.1保护功能①三相（或两相）式三段电流保护（速断、限时电流速断、过流），（带后加速、低压闭锁、方向保护）②反时限过流保护（该功能仅适用于V2.02版以上）③三相一次重合闸(不对应启动、保护启动、检无压)④低频减载(带欠流闭锁，滑差闭锁)⑤零序方向保护（小电流接地选线用）⑥低压减载（带加速功能）⑦零序过流保护⑧过负荷告警⑨PT、CT断线、线路PT断线报警以上各种保护均有软件开关，可分别投入和退出。
2.2远动功能①遥测：Ia、Ib、Ic、P、Q、COSФ、Ula②遥信：一个断路器（双位置遥信），两个开关遥信，弹簧未储能，轻瓦斯告警，重瓦斯跳闸（油浸式）变压器超温告警，超温跳闸（干式变）③遥脉：本线路有功，无功电量（与两个遥信复用，可选）④遥控：本线路遥跳、遥合2.3录波功能装置具有故障录波功能，记忆最新8套故障波形，记录故障前10个周波，故障后10个周波，返回前10个周波，返回后5个周波，可在装置上查看、显示故障波形，进行故障分析，也可上传当地监控或调度。
3 技术指标3.1额定数据交流电流5A、1A交流电压100V交流频率50HZ直流电压220V、110V3.2功率消耗交流电流回路IN=5A 每相不大于0.5V A交流电压回路U=UN 每相不大于0.2V A直流电源回路正常工作不大于10W保护动作不大于20W3.3过载能力交流电流回路2倍额定电流连续工作10倍额定电流允许10S40倍额定电流允许1S交流电压回路 1.2倍额定电压连续工作直流电源回路80%—110%额定电压连续工作3.4测量误差测量电流电压不大于±0.3%有(无)功功率不大于±0.5%保护电流不大于±3%3.5温度影响正常工作温度：-10℃～55℃极限工作温度：-25℃～75℃装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。
三端光差保护在T接线中的应用_李志辉
（值为 1）。 为防止线路各侧不同保护装置的光纤通道交叉连接，纵联保护需
整定各侧的通道识别码，通过光纤相互发送识别码信息并进行校验，当 接收到的对侧识别码与本侧整定的识别码信息不一致时，报“通道识别 码不匹配”告警事件，并闭锁纵联保护。线路正常运行时各侧定值中通 道识别码应不同，在做本地自环试验时，可将定值中通道识别码整定相 同即可。
图 １ Ｔ 接线路一次图
2 三侧光纤纵差保护动作原理
2.1 三端光差保护的启动
三端光纤差动保护以相间电流突变量启动元件为主，同时有零序
电流启动元件、静稳破坏检测启动元件。对于电流差动保护元件，还增
加有弱馈启动、TWJ 启动元件。
2.2 三端光纤差动电流继电器的动作方程
2.2.1 三端变化量相差动继电器动作方程
在本方案中，由于距离较短，可以忽略电容电流的影响，但是对于 长距离的线路，保护装置的差流定值必须躲过电容电流。
4 三侧联调试验方案 三侧保护装置安装完毕后，投入运行前须进行符合实际的联调试 验，模拟正常运行中可能出现的各种运行方式，以及确保在各种运行方 式下发生系统内故障，保护均可靠动作： 1） 三侧差动均投入 （正常运行方式），馆陶变电站侧、电厂 1 号机 侧、电厂 2 号机侧分别加故障量观察三侧差动的动作情况，这里又分为 三侧开关在合位、单侧开关在合位和两侧开关在合位的情况；在任意侧 加入电流，三侧保护均能正确动作。2） 任意侧开关检修：当三端光差 转变为两端光差时，发生区内故障，保护可以正确动作；在正常运行的 两侧加入电流，两侧保护均能正确动作，在检修侧加入故障电流，运行 两侧保护不动作。3） 模拟正常三端运行方式下，任一通道发生故障， 在两通道均正常的一侧加入故障电流，三端光差保护仍能正确动作。 5 运行维护及操作注意事项 为了方便任意一侧开关检修，PSL621UT 三端光差保护装置设置 了“两端运行压板”，保护可由三端光差保护转变为两端光差保护。其 判别逻辑为：1） 当三侧的“两端运行压板”均退出时或只有任意一侧 的“两端运行压板”投入时，本侧为三端运行方式，界面中的遥信量显 示“三端运行方式”合；2） 当馆陶变侧的“两端运行压板”投入时， 如果电厂侧 1 号机侧的“两端运行压板”也投入后，则本侧为两端运行 方式，如果馆陶变侧与电厂 1 号机侧通过通道 1 连接，则界面中的遥信 量显示“通道 1 两端运行方式”合；3） 当馆陶变侧的“两端运行压板” 投入时，如果电厂 2 号机侧的“两端运行压板”也投入后，则本侧为两 端运行方式，如果馆陶变侧与电厂 2 号机通过通道 2 连接，则界面中的 遥信量显示“通道 2 两端运行方式”合；4） 当三侧的“两端运行压板” 先后均投入后，则本侧按照先满足 2） 或 3） 的状态保持。 6 结语 三端光差保护作为一种新型保护，以其特有的优越性，在“T”接 线路和新增距离较短的线路中得到了广泛的应用，但由于三端光差保护 应用的不是太常见，其原理和两端光差保护也有一定的区别，特别是任 意一侧开关或保护停运，需要由三侧光差保护转为两端光差保护运行 时，运行人员要特别注意压板的操作，检修人员在工作前也要认真检查 压板的位置，否则可能造成运行开关的误动。 作者简介：李志辉，1982 年生，男，助工，2006 年毕业于华北电 力大学电力工程系，现从事继电保护及自动化设备检修工作。
psl621u系列线路保护装置
PSL 621U 系列线路保护装置技术性能及指标额定电气参数名称直流电源交流电压交流电流额定频率同期电压额定电气参数 220V 或 110V(订货请注明)，允许工作范围：（80％～115％）额定直流电压 100V 或者100 / 3 V (额定电压 Un) 5A 或 1A(额定电流 In，订货请注明) 50Hz（60Hz 时订货请注明） 100V 或100 / 3 V（有重合闸时使用，保护自适应） 2 倍额定电流，连续工作交流电流回路 6 过载能力交流电压回路 10 倍额定电流，允许 10s 40 倍额定电流，允许 1s 倍额定电压，连续工作倍额定电压，允许 10s 正常时，不大于 50W 动作时，不大于 80W 不大于相（额定电压时）不大于相（In＝5A 时）不大于相（In＝1A 时） 24V 24V 220V 或 110V直流回路 7 功率消耗交流电压回路交流电流回路通信接口模件的输入状态量电平 8 状态量电平 GPS 对时脉冲输入电平开入模件输入状态量电平主要技术性能及指标保护主要技术指标名称交流输入回路精确工作范围模拟量测量精度整组动作时间相电压： V～120V 同期电压： V～120V 电流：～40In 主要技术指标误差：不超过±5% 差动保护：全线速动时间不大于 25ms 距离Ⅰ段倍整定值)动作时间：小于 25ms 相间电流突变量启动元件：整定范围～5A 零序电流辅助启动元件：整定范围～200A 不大于 5% 暂态超越不大于 5%的最小整定二次侧阻抗值为Ω(短路残压大于金属性三相故障时，不大于±2% 检同期元件角度误差：不大于±3 度启动元件暂态超越最小整定阻抗(不包括因装置外部原因造成的误差) 测距误差(不包括因装置外部原因造成的误差) 自动重合闸PSL 621U 系列线路保护装置（智能站）说明书 2．2．2 测控主要技术指标序号 1 2 3 4 5 6 7 8 名称采样回路精确工作范围电流电压精度功率精度频率精度 SOE 分辨率遥信传输延时遥控响应时间遥测传输延时电压：电流： V～不超过 % 不超过 % ± ≤1ms ≤1s ≤1s ≤3s光纤接口 (1) 远方保护接口序号 1 2 3 4 名称光纤种类光发射管光纤接口发送功率光接收器 5 6 7 接收灵敏功率传输距离光接收器饱和光功率单模，波长 1310nm 激光二极管（LD） FC-PC -3～-10dBm Pin Diode ≤-36dBm 专用光纤≤50km > -3dBm 光纤接口参数单模，波长 1550nm 激光二极管（LD） FC-PC ≥-1dBm Pin Diode ≤-36dBm 工程需要可到 100km > -3dBm注：当采用专用光纤通道传输时，在传输距离大于 50km，接收功率不够时（接收裕度小于 3～10dB），需在订货时注明，配用 1550nm 激光器件。
三端光差保护在T接线中的应用_李志辉
［１］ 王立新，王彦良，陈晓红．地方小电厂并网的变压器和线路保护及安全自动 装置配置方案探讨［Ｊ］．继电器，２００７． ［２］ 罗晓宇，王秀梅．数字式纵联差动保护算法同步策略探讨［Ｊ］．电力自动化设 备，２００６．
1 三端光差保护的应用 如图1 所示系统：电厂 1 号机组和 2 号机组通过 220kV馆陶变电 站 110kV厂馆线并入电网系统，由于这条线路很短，整定阻抗小，继 电器动作范围受短路点的弧光影响较大，给系统的整定带来很大困难， 如采用常规距离过流保护，很难保证保护切除故障的灵敏度，给系统带 来震荡，同时由于在重合闸方式上不灵活，使系统方式恢复不及时，为 实现“T”接线路故障的快速切除，保持系统稳定，我们提出了采用南 京南自公司的 PSL- 621UT三端光差保护作为线路主保护的方案。
电厂1号机组和2号机组通过220kv馆陶变电站110kv厂馆线并入电网系统由于这条线路很短整定阻抗小继电器动作范围受短路点的弧光影响较大给系统的整定带来很大困难如采用常规距离过流保护很难保证保护切除故障的灵敏度给系统带来震荡同时由于在重合闸方式上不灵活使系统方式恢复不及时为实现t接线路故障的快速切除保持系统稳定我们提出了采用南京南自公司的psl621ut三端光差保护作为线路主保护的方案
三端光差保护在 T 接线中的应用
李志辉
（邯郸供电公司，河北邯郸 056002）
[摘 要] 本文以PSL- 621U T 三侧光纤纵差保护在邯郸供电公司应用情况为例，对“T”接线路三侧光纤纵差保护的动作原理、光纤接入方式 进行分析，指出了三侧光纤纵差保护在联调试验、运行维护等方面应注意的问题。 [关键词] 三端光差保护；动作原理；运行维护
3 整定计算中的注意事项 由于馆陶变电站距离电厂只有 0.516km，所以采用专用光纤，各 侧装置通信时钟应采用内时钟方式，数据发送时采用本机的内部时钟， 接收时钟从接收数据码流中提取。即两侧的装置发送时钟工作在“主─ 主”方式。各侧差动保护控制字“光纵通道时钟方式”整定为内时钟
PSL621线路保护
保护校验现场作业指导书PSL-621系列微机线路保护山西省电力公司2004年12月目录一、适用范围---------------------------------------------------------------------------------二、引用标准---------------------------------------------------------------------------------三、检验人员职责---------------------------------------------------------------------------四、检验前的准备工作五、检验项目及作业程序---------------------------------------------------------------A、检验周期B、全部检验项目作业程序C、部分检验项目作业程序D、配合检验的其他项目及要求六、检验记录-----------------------------------------------------------------------------A、全部检验B、部分检验附件：检验流程图1、全部检验2、部分检验一、适用范围本指导书适用于PSL-621系列微机线路保护装臵及相关回路的全部检验作业。
二、引用标准继电保护及电网安全自动装臵检验条例继电保护及电网安全自动装臵现场工作保安规定电业安全工作规程GB/T 15145 微机线路保护装臵通用技术条件DL 478 静态继电器及安全自动装臵通用技术条件GB 7261 继电器及继电保护装臵基本实验方法GB4858 电气继电器的绝缘试验GB2423 电工电子产品基本环境试验规程PSL-621系列微机线路保护装臵说明书山西电网微机线路保护现场检验规程三、检验人员职责1．现场工作负责人职责1.1正确安全地组织工作。
PSLPSL-621检验报告
PSL-621C/D系列线路保护作业指导书（检验报告）
厂（站）线路名称开关编号
装置型号交流电流 A
检验日期年月日至年月日
检验人
一、清扫、紧固、外部检查
二、整体回路绝缘测试
三、接地检查
四、刀闸辅助接点检查、电压切换回路检查
五、逆变电源检查：
六、保护程序版本信息核对
七、模数变换系统刻度检验
八、开关量输入检查（含有关回路）
九、开关量输出检查
十、发光功率、光接收功率测试(D型装置)
十一、整组试验
十二、直阻测试：
十三、将装置、回路恢复至开工前状态
十四、本次检验中，发现问题及处理情况：
十五、检验结论：装置经检验（合格、不合格）
PSL-621C/D系列线路保护装置相量检查报告
厂（站）线路名称开关编号
装置型号交流电流 A
检验日期年月日
检验人
一、线路潮流情况：
有功P= MW；无功Q= MVAR ；
负荷角θ=arctg Q / P = °
二、查看菜单，记录电压、电流值及其相位。
观察采样得知，电流、电压正相序，负荷角°
三、纵差相量检查：
四、3I0回路检查：
在端子箱封住B、C相电流，通入A相电流，打印采样值，3I0与A相电流同相。
五、结论：相量检查结果
附：打印采样报告。
浅谈变电站110kV线路PSL-621D型保护装置的预试定检
２ ０ １ ５ 年ｌ ７ 期
浅谈变电 站ｌ ｌ Ｏ ｋ Ｖ线路 Ｐ Ｓ Ｌ 一 ６ ２ １ Ｄ型保护装置的预试定检
康 文 革
（ 重庆市 合川 区供 电有 限责任公司 中国 重庆
４ ０ １ ５ ２ ０ ）
众所周知 ． 继电保护整定试 验不 当 ． 可能引发设 备事故甚 至造成 拆 除的二 次线及 应 断开 的控制 开关 等均应 填入 二 次工作 安 全措 施 整个 电网崩溃瓦解 。变 电站 １ １ ０ ＫＶ线路保护设备 的预试 定检工作在 票 。 区域型变 电站试验 中 占有举足轻重 的作用 。在此 特谈点对 １ １ ０ ｋ Ｖ线 （ ７ ） 试 验 前应 先校验 试验 和被 试设 备 的精度 。 然后 对照 定值 单 路保 护预试定检 的心得 体会 。要做好 １ １ ０ ＫＶ线路保护设 备的预试定 对 保护 装置 开展逐 项试 验 。先 做分 相差 动保 护 ， 零 序差 动保 护 ， 距 检 工作 ． 应注重抓好以下方面的工作： 离保护（ Ｉ 段． Ｉ Ｉ段和 Ｉ Ｉ Ｉ段 相 间距 离 保 护 ） ， 接 地距 离 ， 零 序 保 护
电南京 自动化股份有限公 司生产的 ｌ １ ０ ＫＶ线路 Ｐ Ｓ Ｌ 一 ６ ２ １ Ｄ型继 电保 护设备 ． 经实践证 明该产 品是成熟可靠 、 性能优 良的。
定 检 的 研究 和 探 讨是 非常 有 益和 必 要的 。 ＿
【 参考文献 】
［ １ ］ 《 继 电保 护和 电网安 全 自动装置 检验规程》 ， 《 国家电网继 电保 护整定 计 算
（ １ ） 首先应做好 １ １ ０ Ｋ Ｖ线路保护 的整定计算 。 保护定值的正确性 （ 零序 Ｉ 段， Ｉ Ｉ 段和 Ｉ Ｉ Ｉ 段Ｉ ｖ段 ） ， 自动重合 闸（ 检无 压 ） 的顺 序进行 试 试验 过程 中应 注重 与其他班组 如检修班 、 高试班的协调 配合 。 试 是保 证电网安全 、 稳定运行 的前提和基础。这项工作应 由调度 继保专 验 。 责来完成 。 验完毕 后试 验人 员应 对拆 除 的二次 线和试 验连 片恢 复 ，对 现场 进 工 器具 、 图纸 等应 收 回并妥 善保 存 。保 护试 验 完毕 ， 设备 （ ２ ） 保护试 验人员应 充分理 解 １ １ ０ ｋ Ｖ线路定 值单 中各项 内容 的 行 清理 ． 准切 含义 只有这 样才能保证 预试定检任 务圆满完成 。ｌ Ｉ Ｏ Ｋ Ｖ线路 投 运前 ．当值 运 维 人 员须 对 保 护定 值 核 对并 且 必 须 投 入 相应 保 保 护主要有 光纤差 动保 护 ， 相 间距 离保 护 ， 接地 距离保 护 ， 零 序保 护 护 。 （ ８ ） 在预试定检过程中注重培 养新手 ， 使 其尽快熟悉电气设备 ， 正 和 自动重合 闸等 。分 相 电流差动 和零序 电流差 动保护 作为 主保 护 。 相 间距离和接地 距离 ． 零序 方向过 流保 护构成全套 后备保护 。此外 ． 确掌握仪器仪表使用方法 ． 培养严谨 细致 的工作 习惯 。 应 着重理 解双 回线 相继 速动 ． 不对 称 加速 动作 ． 开 关偷 跳投入 等 的
PSL 621U系列线路保护装置(智能站)说明书_V1_00I
国电南自Q/GDNZ.JB012-2011PSL 621U系列线路保护装置（智能站）说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTD安全声明为保证安全、正确、高效地使用装置，请务必阅读以下重要信息：1.装置的安装调试应由专业人员进行；2.装置上电使用前请仔细阅读说明书。
应遵照国家和电力行业相关规程，并参照说明书对装置进行操作、调整和测试。
如有随机材料，相关部分以资料为准；3.装置上电前，应明确连线与正确示图相一致；4.装置应该可靠接地；5.装置施加的额定操作电压应该与铭牌上标记的一致；6.严禁无防护措施触摸电子器件，严禁带电插拔模件；7.接触装置端子，要防止电触击；8.如要拆装装置，必须保证断开所有地外部端子连接，或者切除所有输入激励量。
否则，触及装置内部的带电部分，将可能造成人身伤害；9.对装置进行测试时，应使用可靠的测试仪；10.装置的运行参数和保护定值同样重要，应准确设定才能保证装置功能的正常运行；11.改变当前保护定值组将不可避免地要改变装置的运行状况，在改变前应谨慎，并按规程作校验；12.装置操作密码为：99。
版本声明●本说明书包含技术内容介绍、使用说明和现场验收说明。
●本说明书适用于PSL 621U线路保护测控装置V1.20I及以上版本的保护软件。
产品说明书版本修改记录表109876543 V1.00I 智能站装置说明书V1.20I 2011/06 2 V1.20 PSL 620U 线路保护装置说明书第二版V1.20 2010/03 1 V1.00 PSL 620U 线路保护装置说明书初版V1.00 2009/07 序号说明书版本号修改摘要软件版本号修改日期* 技术支持: 电话（025）51183082传真（025）51183077* 本说明书可能会被修改，请注意核对实际产品与说明书是否相符* 2011年6月第2版第1次印刷安全声明1.说明安全声明与相关的装置文件构成了安全操作、调试与测试的完整信息。
0.1、南自常规产品型号及说明书版本汇总150107
PSL 623U系列线路保护装置说明书技术使用合订本_V1.20 PSL 626U系列线路保护装置说明书技术使用合订本_V1.20
PS640U标准版【部分型号有GOOSE跳闸功能】
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14
装置型号 PS640U PSL641U PSL642U PSC641U PSP641U PSC648U PST641U PST642U PST645U PST648U PSL643U PSL646U PSC643U PST644U
说明书版本
SST560U过负荷联切装置
序号
1
装置型号
SST560U SST 560U过负荷联切装置说明书_V1.00
说明书版本
DRL600系列故障录波与测距装置
序号
1 2 3 4 5 6 7 8 9 10 DRL600（V8.2.00，DRL600U平台）
装置型号
DRL600（V6.0.00标准版本） WFBL-1（V6.0.00标准版本）
版
备注
配套各PS640U装置技术说明书使用， 使用说明书每站配置一套即可【2本或4本】。
版
备注
所有型号的技术、使用说明书合订本
备注
备注
技术/使用说明书合一； 包括主后一体整层、主后分体整层和分侧半层。
备注
备注
备注
护启动装置
备注
备注
备注
量保护
备注
急控制装置
备注
两段母线，40路、50路出口接点 含高频过压功能；两段母线，40路出口接点
U系列
备注
国网、南网标准版 国网、南网标准版
保护
备注
标准版电铁保护与非电铁保护共用说明书 标准版电铁保护与非电铁保护共用说明书
R102-03 GPSL621CGPSL621D-112微机线路保护柜端子排原理图
光差保护装置更换方案
5
光差保护定值校验
分别从A、B、C相保护电流输入端输入测试电流。模拟故障时间应大于相应过流保护的动作时间定值，模拟故障电流为：
I=0.5mI1
式中：m--系数，其值分别为0.95、1.05及1.2；I1——差动定值；
差动保护在0.95倍定值(m=0.95)时，应可靠不动作；在1.05倍定值时，应可靠动作；在1.2倍定值时，测量过流I段保护的动作时间。
四、现场工作安全措施
1、工作前工作负责人查看现场，并与运行人员一起熟悉工作现场，辨识危险源点，交待安全措施。
2、工作前工作负责人组织检修人员一起召开班前会，交待工作内容、工作区域、危险源点、安全措施、人员分工、注意事项等。
3、应在发电一厂35KV开关场索九一线3513间隔的3513开关及其3513-1、3513-3刀闸四周装设遮拦，并向内悬挂“止步，高压危险！”标识牌，工作人员在开关场的工作范围在遮拦以内，防止工作人员误入带电间隔。
2、改造步骤
1）工作负责人办理工作票，施工前组织相关人员熟悉施工图纸、保护装置说明书、学习施工方案及作业指导书。
2）带领工作人员熟悉工作现场，召开班前会，指明危险源点和安全注意事项。
3）断开PSL641保护装置电源及相关的操作电源（1-1DK1、1-1DK2空开），断开1-1ZKK电压空开，并用万用表在空开上下端口验电，确认装置侧无电压。
8
投运行后
保护装置差流检查及压板的投退
备注
结论
负责人： 检查人：
九、工具准备
序号
名称
单位
数量
备注
1
万用表
块
2
2
线轮
个
1
3
平口、梅花起子
PSL 621U 系列线路保护装置
PSL 621U 系列线路保护装置技术性能及指标额定电气参数名称直流电源交流电压交流电流额定频率同期电压额定电气参数 220V 或 110V(订货请注明)，允许工作范围：（80％～115％）额定直流电压 100V 或者100 / 3 V (额定电压 Un) 5A 或 1A(额定电流 In，订货请注明) 50Hz（60Hz 时订货请注明） 100V 或100 / 3 V（有重合闸时使用，保护自适应） 2 倍额定电流，连续工作交流电流回路 6 过载能力交流电压回路 10 倍额定电流，允许 10s 40 倍额定电流，允许 1s 1.2 倍额定电压，连续工作 1.4 倍额定电压，允许 10s 正常时，不大于 50W 动作时，不大于 80W 不大于0.5VA/相（额定电压时）不大于 0.5VA/相（In＝5A 时）不大于 0.3VA/相（In＝1A 时）24V 24V 220V 或 110V直流回路 7 功率消耗交流电压回路交流电流回路通信接口模件的输入状态量电平 8 状态量电平 GPS 对时脉冲输入电平开入模件输入状态量电平主要技术性能及指标保护主要技术指标名称交流输入回路精确工作范围模拟量测量精度整组动作时间相电压： 0.2 V～120V 同期电压：0.2 V～120V 电流： 0.04In～40In 主要技术指标误差：不超过±5% 差动保护：全线速动时间不大于 25ms 距离Ⅰ段 (0.7 倍整定值)动作时间：小于 25ms 相间电流突变量启动元件：整定范围 0.04A～5A 零序电流辅助启动元件：整定范围 0.04A～200A 不大于 5% 暂态超越不大于 5%的最小整定二次侧阻抗值为0.1Ω(短路残压大于 0.5V) 金属性三相故障时，不大于±2% 检同期元件角度误差：不大于±3 度启动元件暂态超越最小整定阻抗(不包括因装置外部原因造成的误差) 测距误差(不包括因装置外部原因造成的误差) 自动重合闸PSL 621U 系列线路保护装置（智能站）说明书 2．2．2 测控主要技术指标序号 1 2 3 4 5 6 7 8 名称采样回路精确工作范围电流电压精度功率精度频率精度 SOE 分辨率遥信传输延时遥控响应时间遥测传输延时电压：电流： 0.2 V～不超过 0.2% 不超过0.5% ±0.01Hz ≤1ms ≤1s ≤1s ≤3s2.2.3 光纤接口 (1) 远方保护接口序号 1 2 3 4 名称光纤种类光发射管光纤接口发送功率光接收器 5 6 7 接收灵敏功率传输距离光接收器饱和光功率单模，波长 1310nm 激光二极管（LD） FC-PC -3～-10dBm Pin Diode ≤-36dBm 专用光纤≤50km > -3dBm 光纤接口参数单模，波长 1550nm 激光二极管（LD） FC-PC ≥-1dBm Pin Diode ≤-36dBm 工程需要可到 100km > -3dBm注：当采用专用光纤通道传输时，在传输距离大于 50km，接收功率不够时（接收裕度小于 3～10dB），需在订货时注明，配用 1550nm 激光器件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PSL 621U 系列线路保护装置技术性能及指标额定电气参数名称直流电源交流电压交流电流额定频率同期电压额定电气参数 220V 或 110V(订货请注明),允许工作范围: (80％～115％)额定直流电压 100V 或者100 / 3 V (额定电压 Un) 5A 或 1A(额定电流 In,订货请注明) 50Hz(60Hz 时订货请注明) 100V 或100 / 3 V(有重合闸时使用,保护自适应) 2 倍额定电流,连续工作交流电流回路 6 过载能力交流电压回路 10 倍额定电流,允许 10s 40 倍额定电流,允许 1s 1、2 倍额定电压,连续工作 1、4 倍额定电压,允许 10s 正常时,不大于 50W 动作时,不大于 80W 不大于 0、5VA/相(额定电压时) 不大于 0、5VA/相(In＝5A 时) 不大于 0、3VA/相(In＝1A 时) 24V 24V 220V 或 110V 直流回路 7 功率消耗交流电压回路交流电流回路通信接口模件的输入状态量电平 8 状态量电平 GPS 对时脉冲输入电平开入模件输入状态量电平主要技术性能及指标保护主要技术指标名称交流输入回路精确工作范围模拟量测量精度整组动作时间相电压: 0、2 V～120V 同期电压:0、2 V～120V 电流: 0、04In～40In 主要技术指标误差:不超过±5% 差动保护:全线速动时间不大于 25ms 距离Ⅰ段 (0、7 倍整定值)动作时间:小于 25ms 相间电流突变量启动元件:整定范围 0、04A～5A 零序电流辅助启动元件:整定范围 0、04A～200A 不大于 5% 暂态超越不大于 5%的最小整定二次侧阻抗值为 0、1Ω(短路残压大于 0、5V) 金属性三相故障时,不大于±2% 检同期元件角度误差:不大于±3 度启动元件暂态超越最小整定阻抗(不包括因装置外部原因造成的误差) 测距误差(不包括因装置外部原因造成的误差) 自动重合闸PSL 621U 系列线路保护装置(智能站)说明书 2.2.2 测控主要技术指标序号 1 2 3 4 5 6 7 8 名称采样回路精确工作范围电流电压精度功率精度频率精度 SOE 分辨率遥信传输延时遥控响应时间遥测传输延时电压: 电流: 0、2 V～不超过 0、2% 不超过 0、5% ±0、01Hz ≤1ms ≤1s ≤1s ≤3s2、2、3 光纤接口 (1) 远方保护接口序号 1 2 3 4 名称光纤种类光发射管光纤接口发送功率光接收器 5 6 7 接收灵敏功率传输距离光接收器饱与光功率单模,波长 1310nm 激光二极管(LD) FC-PC -3～-10dBm Pin Diode ≤-36dBm 专用光纤≤50km > -3dBm 光纤接口参数单模,波长 1550nm 激光二极管(LD) FC-PC ≥-1dBm Pin Diode ≤-36dBm 工程需要可到 100km > -3dBm注:当采用专用光纤通道传输时,在传输距离大于 50km,接收功率不够时(接收裕度小于 3～10dB) ,需在订货时注明,配用 1550nm 激光器件。
(2) 站控层通讯用接口参数(MMS)序号 1 2 3 4 5 6 名称光纤种类光纤接口发送功率接收灵敏功率传输距离光接收器饱与光功率接口参数多模,波长 850nm LC -23～-14dbm ≤-33dBm(3) 过程层通讯用接口参数序号 1 2 名称光纤种类光纤接口接口参数多模,波长 850nm LCPSL 621U 系列线路保护装置(智能站)说明书3 4 5 6 发送功率接收灵敏功率传输距离光接收器饱与光功率 -23～-14dbm ≤-33dBm 2、2、4 通信接口序号 1 2 3 打印机接口(不可更改) 三个可同时工作的以太网接口(或光纤以太网) 两个可以同时工作的串行通信口名称 RS-232 RJ-45(或 LC 光纤接口) RS-485/RS422 接口类型绝缘与耐湿热性能绝缘试验项目试验结果在正常试验大气条件下,装置的外引带电部分(通信接口回路除外)与外露非带电金属部绝缘电阻分及外壳之间,以及电气上无联系的各回路之间,用开路电压为直流 1000V 的兆欧表测量其绝缘电阻值,不小于50MΩ;通信接口回路对地,用开路电压为直流 500V 的兆欧表测量其绝缘电阻值,不小于100MΩ。
在正常试验大气条件下,装置能承受频率为 50Hz,电压2000V(通信回路输入端子为介质强度500V)历时 1min 的工频耐压试验而无击穿闪络及元件损坏现象。
试验过程中,任一被试回路施加电压时其余回路等电位互联接地。
在正常试验大气条件下, 装置的直流输入回路、交流输入回路、输出触点等各回路对地, 以及电气上无联系的各回路之间,能承受 1、2/50?s 的标准雷电波的短时冲击电压试验。
当额定绝缘电压大于 60V 时,开路试验电压为5kV;当额定绝缘电压不大于 60V 时, 开路试验电压 1kV。
装置能承受 GB/T 2423、9－2001 规定的恒定湿热试验。
试验温度+40℃±2℃、相对湿度(93±3)%,试验时间为 48h,在试验结束前 2h 内,用开路电压为直流 500V 的兆欧表, 测量各外引带电回路部分对外露非带电金属部分及外壳之间、以及电气上无联系的各回路之间的绝缘电阻不小于 1、5MΩ。
冲击电压耐湿热性能2、4序号 1 2 3 4 5 6 7电磁兼容性能电磁兼容试验项目静电放电抗扰度辐射电磁场抗扰度快速瞬变脉冲群抗扰度浪涌(冲击)抗扰度射频场感应的传导骚扰抗扰度工频磁场抗扰度 1MHz 脉冲群抗扰度试验结果能承受 GB/T 14598、14－1998 中规定的静电放电抗干扰 IV 级试验能承受 GB/T 14598、9－2002 中规定的辐射电磁场干扰度Ⅲ级试验能承受 GB/T 14598、10－2007 中规定的快速瞬变抗扰度 A 级试验能承受 GB/T 17626、5－ 2008 中规定的浪涌 (冲击 )抗扰度Ⅳ级试验 17626、5-2008 中规定的浪涌(冲击)抗扰度Ⅳ级试验能承受 GB/T 17626、6－2008 中规定的射频场感应的传导骚扰抗扰度Ⅲ级试验能承受 GB/T 17626、8－2006 中规定的工频磁场抗扰度 V 级试验能承受 GB/T 14598、13－2008 中规定的 1MHz 与 100kHz 脉冲群抗扰度Ⅲ级试验PSL 621U 系列线路保护装置保护原理说明保护启动与整组复归保护启动元件用于启动故障处理功能与开放保护出口继电器的负电源,因此要求启动元件在任何运行工况下发生故障都能可靠启动。
启动元件动作后,系统恢复正常运行后才返回。
当采用电子式互感器接入,合并器采用双采样方式时,两路采样数据一路用于启动,另一路用于保护。
启动元件保护以相间电流突变量启动元件为主,同时有零序电流启动元件、静稳破坏检测启动元件。
对于电流差动保护元件,还增加有弱馈启动、TWJ 启动元件。
(1) 电流突变量启动元件判据为:为 AB,BC,CA 三种相别,T 为 20ms;|i (t ) 2 i (t T ) i (t 2T ) | ,为相间电流瞬时值的突变量;D 3i0 | 3i 0(t ) 2 3i 0(t T ) 3i 0(t 2T ) | ,为零序电流瞬时值的突变量; DIT分别为相间电流、零序电流突变量浮动门槛,能自适应于正常运行与振荡期间的不平衡分量,因此既有很高的灵敏度而又不会频繁误启动。
当任一电流突变量连续三次大于启动门槛时,保护启动。
(2) 零序电流与相电流启动元件为了防止远距离故障或经大电阻故障时相间电流突变量启动元件灵敏度不够而设置。
该元件在零序电流有效值大于零序电流启动定值,或相电流有效值大于相电流最小定值并持续 30ms 后动作。
(3) 静稳破坏检测元件为了检测系统正常运行状态下发生静态稳定破坏而引起的系统振荡而设置。
该元件判据为: BC 相间阻抗在具有全阻抗特性的阻抗辅助元件内持续 30ms 或者 A 相电流大于静稳破坏电流(1、2In) 持续 30ms,并且U1Cosφ 小于 0、5 倍的额定电压。
当 PT 断线或者振荡闭锁功能退出时,该检测元件自动退出。
(4) 弱馈启动元件在电流差动保护元件中,用于弱馈侧与高阻故障的辅助启动元件,当满足以下条件时动作: ①②相差流或零序差流大于各自差流动作门槛; 相电压或相间电压小于 90％额定电压, 或者负序电压突变量 D 3U 2 > 1V 或零序电压突PSL 621U 系列线路保护装置(智能站)说明书变量 D 3U 0 >1V 。
③对侧保护装置启动;(5) TWJ 启动元件在电流差动保护元件中,作为手合于故障或空充线路时,一侧启动另一侧不启动时,未合侧保护装置的启动元件。
其动作条件为: ①②③相差流或零序差流大于各自差流动作门槛; 本侧有 TWJ 开入; 对侧保护装置启动;整组复归当保护启动后,如果所有的故障测量元件都返回,并且延时 5s,就整组复归。
此种情况一般为区内或区外故障时保护启动后,故障被成功切除后保护迅速复归。
当区内故障保护跳闸后,若故障电流长期无法消失,则保护在永跳后延时 5s 报永跳失败事件, 并强制整组复归。
当保护启动后,如果故障测量元件一直不返回,则满足以下任一条件后保护强制整组复归: 1)零序电流大于零序电流启动值超过 10s,报 CT 不平衡事件,并整组复归; 2)A 相电流大于静稳破坏电流值超过 10s,报过负荷告警事件,并整组复归; 3)任一回路的测量阻抗落在最末一段阻抗的全阻抗范围内超过 30s,报过负荷告警事件,若测量阻抗元件长期不返回,保护在 1 分钟后强行整组复归。
纵差保护纵差保护连接方式PSL 621UD 的 CPU 插件提供一组光纤通道接口, 其均采用 2048kbit/s 的传输速率用来实现线路光纤通信功能,具体的光纤连接PSL 621U 系列线路保护装置PSL 621UT 的 CPU 插件提供两组光纤通道接口,其均采用 2048kbit/s 的传输速率用来实现线路三端的通信功能,具体的三端光纤连接三端光纤通道连接图通常将本侧的“通道1”与对侧 1 的“通道2”相连接,本侧的“通道2”与对侧 2 的“通道1” 相连接后,三端的连接方式具有唯一确定性,并且对每一侧来说连接方式都就是一致的(即交叉连接方式) ,这样便于进行管理与问题分析。
同步原理PSL 621UD 与 PSL 621UT 线路保护装置采用软、硬件相结合同步采样方式,以 PSL 621UT 为例介绍同步机制。
三端的保护装置通道连接配置如图 3、3 所示。
