中考物理家庭电路故障的分析问题综合题附答案

一、初中物理家庭电路故障的分析问题
1．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S ，白炽灯L 亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S ，再次用测电笔测试插座的两个孔时，下列说法正确的是( )
A ．测试两孔时测电笔都不发光
B ．测试两孔时只有b 孔让测电笔发光
C ．故障是灯泡L 断路
D ．故障是熔断器断开
【答案】B
【解析】
【分析】
【详解】
闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L 亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。

可能是火线断路，可能是零线断路。

灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。

说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。

当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。

测电笔接触右孔时，氖管照常发光。

故选B 。

2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。

将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。

【答案】台灯处短路 灯丝与导线串联，由2Q I Rt 知，I 、t 相同时，灯丝电阻大于导线电
阻，所以发热多
【解析】
【分析】
【详解】
[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造
成这一故障的原因可能是台灯处短路。

[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相
连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt 知，流过它们的电流和经历
的时间相同，灯丝电阻大于导线电阻，所以发热多。

3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 _______(选填“C ”或“D ”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S 该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．
【答案】D 电阻 短路
【解析】
【分析】
家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。

【详解】
(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D 插脚接火线；
(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；
(3)当闭合S 时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。

4．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。

星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。

【答案】并联 短路
【解析】
【详解】
[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。

[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。

5．家庭电路用电时要注意安全。

(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。

这是因为有接头处导线比相同长度无接头处导线的_____(选
填“电流”“电阻”)大。

(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。

(以上两格均选填“正常”或“短路”)。

【答案】电阻正常短路
【解析】
【详解】
[1]从焦耳定律2
得出串联电路中电阻大时发热量高，所以接头处容易发热高甚至引
Q I Rt
起火灾，是由于接头处导线比相同长度无接头处导线的电阻大；
[2][3]把灯L1放在火线上时，L1与L2串联，若L2电路正常，L1与L2都不会达到额定电压，所以L1将发光较暗，所以若L1发光较暗时，说明该支路正常工作；若L1正常发光，说明L2没有分到电压，即该支路短路。

6．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：（1）检验灯法
如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。

①闭合S、S1，L0正常发光，则说明__________；
②闭合S、S2，L0不亮，则说明__________；
③闭合S、S3，L0、L3发光都较暗，则说明__________；
（2）测电笔法
如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。

李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。

①如图2所示，测电笔使用正确的是__________（选填“A或B”）。

②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。

（选填“AB、AC、CD或BD”）
③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测
__________孔会发光。

（选填“左或右”）
（3）保护元件法
李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。

汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。

（选填“短路、断路或漏电”）
【答案】L1短路L2断路电路连接正常 B CD右漏电
【解析】
【详解】
(1)[1]电路没有故障时，闭合S、S1，则L0与L1串联，不能正常发光，现在L0正常发光，说明L1短路；
[2]闭合S、S2，则L0与L2串联，L0不亮，则说明电路出现断路，即L2断路；
[3]闭合S、S3，则L0与L3串联，L0、L3发光都较暗，则说明电路连接正常；
(2)[4]测电笔使用时，笔尖要检测导线，手接触笔尾金属体，故测电笔使用正确的是B。

[5]用测电笔测试三孔插座的左右两孔，氖管都发光，说明两空与火线是连通的，零线上的熔丝断了，而原来灯泡可以与火线和零线连接成通路，所以是CD间断路。

[6]当李师傅把图1中电灯和取暖器的开关都断开后，三孔插座的左孔无法与火线相连，因此用测电笔检测三孔插座的左孔时，氖管不发光，而右孔与火线相连，因此用测电笔检测三孔插座的右孔时，氖管发光。

(3)[7]家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，所以电路短路和断路漏电保护器不会跳闸。

7．如图所示是小梦家中某房间电路的一部分，若在图中甲、乙两处只能装电灯或开关。

对此电路，说法正确的是（）
A．保险丝熔断，一定是用电器总功率过大B．电冰箱接入三孔插座能使金属外壳接地C．甲处应装开关，乙处应装电灯D．用试电笔测图中三点，A、C两点氖管发光
【答案】B
【解析】
【分析】
【详解】
A。

保险丝熔断，可能是发生了短路，也可能是用电器总电功率过大，故A错误；
B．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于电冰箱的外壳带电而使人发生触电事故，故B正确；
C．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故乙处接开关、甲处接灯，故C错误；
D．A点与零线接通，B点与零线接通，C点与火线接通，用试电笔测试时，A点氖管不发光，B点氖管不发光，C点氖管发光，故D错误。

故选B。

8．如图为某家庭卫生间电路，电灯和电热器都在正常工作。

在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。

下列分析不合理的是（）
A．熔丝熔断的原因可能洗衣机的插头处出现短路
B．一定是零线上的熔丝熔断了
C．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
D．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
【答案】C
【解析】
【分析】
【详解】
A．当洗衣机插头发生短路时，电路电流增大，则可能引起熔丝熔断，故A不符合题意；BC．若火线上的熔丝熔断，则三线插座的左右两孔均与火线断开连接，用测电笔测试三线
插座的左右两孔，氖管均不发光，与题意不符，则一定是零线上的熔丝熔断，因此若断开S1、S2，则三线插座的左端与火线断开连接，再用测电笔检测时不发光，故B不符合题意，C符题意；
D．若只断开S1，由于零线上的熔丝熔断且S2闭合，则开关S1的两个接线柱均与火线相连或间接相连，因此再用测电笔检测开关S1的两个接线柱，氖管都发光，故D不符合题意。

故选C。

9．如图所示的家庭电路，当闭合开关时，发现电灯不亮。

若原因是图中打“x”的位置发生了断路。

则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。

【答案】会
【解析】
【分析】
【详解】
如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。

10．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三线插座的左右两孔，氖管均发光，造成这一现象的原因可能是（）
A．两灯的灯丝都烧断了B．三线插座的接地线断了
C．进户的火线熔丝断了D．进户的零线熔丝断了
【答案】D
【解析】
【详解】
A．两灯的灯丝都烧断了，用测电笔插入三线插座的左右两孔，只有与火线相连的右孔可
能发光，而左孔不与火线相连，一定不会发光，故A不符合题意；
B．三线插座的接地线断了，不会影响用电器的工作，只是不安全，故B不符合题意；C．当进户线的火线熔丝断了时，灯泡不不会发光，三孔插座左右孔都不会发光，故C不符合题意；
D．当进户的零线熔丝断了时，电路不能构成保护电路，没有电流，两灯泡不发光，用测电笔分别插入三线插座的左右两孔，氖管均发光，故D符合题意。

故选D。

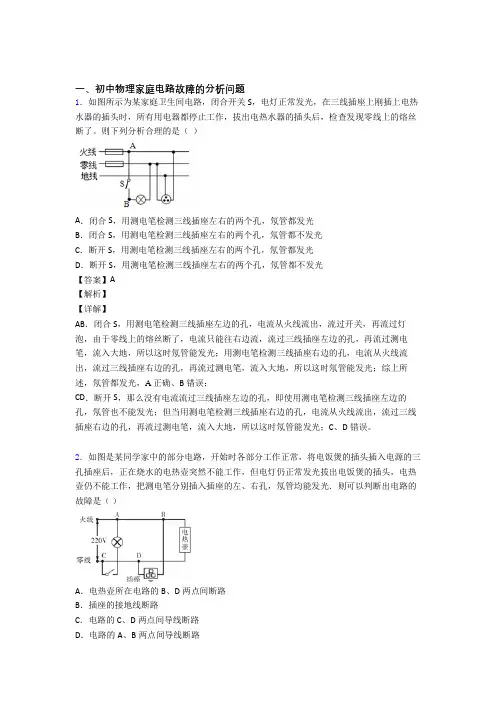

11．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。

则下列分析合理的是（）
A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光
B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光
C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光
D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光
【答案】A
【解析】
【详解】
AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；
CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。

12．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，接着他用测电笔插入书桌边的插座插孔进行检查，发现其中一个孔能使测电笔的氖管发光，则台灯不亮的故障原因可能是（）
A．台灯灯丝烧断了B．他家空气开关“跳闸”了
C．书桌边的插座与火线断开D．书桌边的插座与零线断开
【答案】D
【详解】
A．若台灯灯丝烧断了，把台灯插头插入其他插座时，台灯不会发光，故A不符合题意；B．若空气开关“跳闸”了，把台灯插头插入其他插座时，台灯不会发光，故B不符合题意；C．若书桌边的插座与火线断开，不会使测电笔的氖管发光，故C不符合题意；
D．若书桌边的插座与零线断开，该插座中接火线的插孔正常，能使氖管发光，此时台灯与书桌边的插座不能构成通路，则台灯不能发光，符合题意，故D符合题意。

13．在家庭电路中原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器立即停止工作，其原因可能是（）
A．这个插座的火线和零线原来相接触形成了短路
B．插头与这个插座接触不良形成了断路
C．插头插入这个插座时，导致火线和零线相接触形成了短路
D．用电器的总功率过大，导致干路电流过大，漏电保护器自动切断电源
【答案】C
【解析】
【分析】
【详解】
A．若是这个插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，空气开关跳闸，室内所有用电器早就停止了工作，故A不符合题意；
B．若是插头与这个插座接触不良形成了断路，则手机充电器不工作，不会影响室内其它的用电器，故B不符合题意；
C．若是插头插入这个插座时，导致火线和零线相接触形成了短路，空气开关跳闸，室内所有的用电器全部停止了工作，符合题意，故C符合题意；
D．手机充电器的功率很小，使用后对干路电流的影响比较小，不会导致干路中总电流过大，空气开关跳闸，故D不符合题意。

故选C。

14．有一次，小华在将台灯插头插入家庭电路的插座时，室内电灯突然全部熄灭，原因可能是（）
A．插头与插座接触不良
B．台灯的灯丝断了
C．台灯的灯座内短路
D．台灯的插头内短路
【答案】D
【解析】
【分析】
电路中电流过大的原因：一是短路，二是用电器的总功率过大；这两种情况都会使保险丝烧断或跳闸，使家里的其它用电器停止工作。

AB．由于没有将台灯插头插入插座时，室内电灯都正常工作，因此室内电灯、插座等用电器均正常，故AB错误；
C．当台灯灯座短路时，插头插入插座，只有再闭合开关时，才会出现电路中电流过大，烧断保险丝或跳闸，使室内电灯就全部熄灭的情况，若不闭合开关，不会出现上述情况，故C错误；
D．当台灯或插头内短路，当插头插入插座时会使整个电路发生短路，使电路中电流过大，烧断保险丝或跳闸，使室内电灯就全部熄灭，故D正确。

故选D。

15．小明家火线上的熔丝熔断,小明检查时，断开所有的开关，将一只完好的白炽灯L接到图示位置；下列说法正确的是（）
A．只闭合S、S1，若灯L正常发光，说明L1支路无故障
B．只闭合S、S2，若灯L正常发光，说明L2支路短路
C．只闭合S、S1，若灯L发光较暗，说明L1支路断路
D．只闭合S、S2，若灯L不发光，说明L2支路短路
【答案】B
【解析】
【分析】
【详解】
A．只闭合S、S1，若灯L正常发光，灯泡两端的电压为电源电压，说明L1支路短路，故A 错误；
B．只闭合S、S2，若灯L正常发光，灯泡两端的电压为电源电压，说明L2支路短路，故B 正确；
C．只闭合S、S1，若灯L发光较暗，表示检验灯泡与另一灯泡串联接在火线与零线之间，这是一正常现象，故C错误；
D．只闭合S、S2，若灯L不发光，表示该电路中有断路现象，说明L2支路断路，故D错误。

故选B。

16．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）
A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路
【答案】B
【解析】
【分析】
【详解】
AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；
BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；
电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；
D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。

17．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。

下列说法正确的是
（）
A．和灯泡连接的开关接法正确
B．一定是B、D两点间经电热壶所在的电路部分出现短路
C．C、D两点间零线断路
D．入户零线至C点间导线断路
【答案】C
【解析】
【分析】
【详解】
A．开关应连接在火线与灯泡之间，而由图示知，开关接在灯泡与零线间，故A错误；B．由题意知，拔出插头后，电灯能工作，若电路中出现短路，则保险丝会烧毁或空气开关跳闸，即使拔出电饭煲的插头，灯泡也不会再发光，故B错误；
CD．由以上分析知，电路中不会出现短路，那么是电路出现了部分断路，而拔出插头后，测电笔插入插座的左右孔，氖管均发光，说明出现火线没断开，断开的是零线，而灯泡后来能发光，则入户零线到C点间没有断开，断开的应是C、D间的零线。

故C正确，D错
误。

故选C。

18．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。

关于“儿童安全插座”下列说法正确的是（）
A．“儿童安全插座”上的开关接在火线上
B．“儿童安全插座”白色保护门属于导体
C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通
D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作
【答案】A
【解析】
【详解】
A．家庭电路中开关是接在火线上的，所以说“儿童安全插座”上的开关接在火线上，A正确；
B．“儿童安全插座”白色保护门是橡胶制成的，属于绝缘体，B错误；
C．儿童触碰到“儿童安全插座”的白色安全门，保护门双层互锁，电路不会连通，C错误；D．若“儿童安全插座”发生短路，由于家庭电路中的其它用电器是并联的，其它用电器不能正常工作，D错误。

19．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在
（）
A．AC段B．CD段C．电灯R短路D．BD段
【答案】D
【解析】
【详解】
A．假设AC段断路，用测电笔测试C后，没有电流流过氖管，氖管不会发光，这与题意不符合，所以AC段不会断路，故障不可能发生在AC段，A项不合题意；
BC．假设CD段断路，那么电灯R不亮，用测电笔测试C，氖管能够发光，但是用测电笔
测试D，没有电流流过氖管，氖管不会发光，这与题意不符合，所以CD段不会断路；假设CD段短路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，而测试A、B两点时，这两处都能使氖管发光，这与题意不符合，所以CD段不会短路，即电灯R 不会短路；综上所述，故障不会发生在CD段，电灯R也不会短路，B、C项不合题意；D．假设BD段断路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，测试A、B两点时，A点氖管能发光，B点氖管不能发光，这与题意相符合，所以故障可能是BD段断路；选项D符合题意；
故选D。

20．“注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法错误的是（）
A．家庭电路中空气开关跳闸一定是发生了短路
B．使用验电笔时，手必须接触笔尾金属部分
C．雷雨天，人不能在高处打伞行走，否则可能会被雷击中
D．如果发生触电事故，应立即切断电源，然后施救
【答案】A
【解析】
【分析】
(1)家庭电路中电流过大的原因是总功率过大和短路；
(2)使用测电笔时，手必须接笔尾金属体；
(3)雷电容易击中地面上尖端的突起物；
(4)发现有人触电或电引起的火灾，首先切断电源。

【详解】
A．家庭电路中空气开关跳闸，可能是发生了短路，也可能是用电器的总功率过大，故A 错误，符合题意；
B．使用验电笔时，手必须接触笔尾金属部分，不能接触其笔尖部分，故B正确，不符合题意；
C．雷雨天打伞是很危险的，可能会被雷击，故C正确，不符合题意；
D．发生触电事故，切断电源是首先要做的，然后施救，故D正确，不符合题意。

故选A。
