数字测图复习试题有答案解析
数字化测图试题及答案

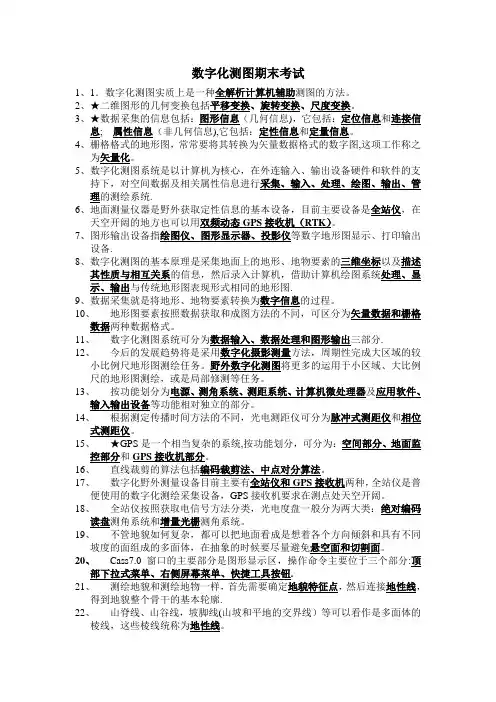

数字化测图期末考试1、1．数字化测图实质上是一种全解析计算机辅助测图的方法。
2、★二维图形的几何变换包括平移变换、旋转变换、尺度变换。
3、★数据采集的信息包括：图形信息（几何信息)，它包括：定位信息和连接信息; 属性信息（非几何信息),它包括：定性信息和定量信息。
4、栅格格式的地形图，常常要将其转换为矢量数据格式的数字图,这项工作称之为矢量化。
5、数字化测图系统是以计算机为核心，在外连输入、输出设备硬件和软件的支持下，对空间数据及相关属性信息进行采集、输入、处理、绘图、输出、管理的测绘系统.6、地面测量仪器是野外获取定性信息的基本设备，目前主要设备是全站仪，在天空开阔的地方也可以用双频动态GPS接收机（RTK）。
7、图形输出设备指绘图仪、图形显示器、投影仪等数字地形图显示、打印输出设备.8、数字化测图的基本原理是采集地面上的地形、地物要素的三维坐标以及描述其性质与相互关系的信息，然后录入计算机，借助计算机绘图系统处理、显示、输出与传统地形图表现形式相同的地形图.9、数据采集就是将地形、地物要素转换为数字信息的过程。
10、地形图要素按照数据获取和成图方法的不同，可区分为矢量数据和栅格数据两种数据格式。
11、数字化测图系统可分为数据输入、数据处理和图形输出三部分.12、今后的发展趋势将是采用数字化摄影测量方法，周期性完成大区域的较小比例尺地形图测绘任务。
野外数字化测图将更多的运用于小区域、大比例尺的地形图测绘，或是局部修测等任务。
13、按功能划分为电源、测角系统、测距系统、计算机微处理器及应用软件、输入输出设备等功能相对独立的部分。
14、根据测定传播时间方法的不同，光电测距仪可分为脉冲式测距仪和相位式测距仪。
15、★GPS是一个相当复杂的系统,按功能划分，可分为：空间部分、地面监控部分和GPS接收机部分。
16、直线裁剪的算法包括编码裁剪法、中点对分算法。
17、数字化野外测量设备目前主要有全站仪和GPS接收机两种，全站仪是普便使用的数字化测绘采集设备，GPS接收机要求在测点处天空开阔。

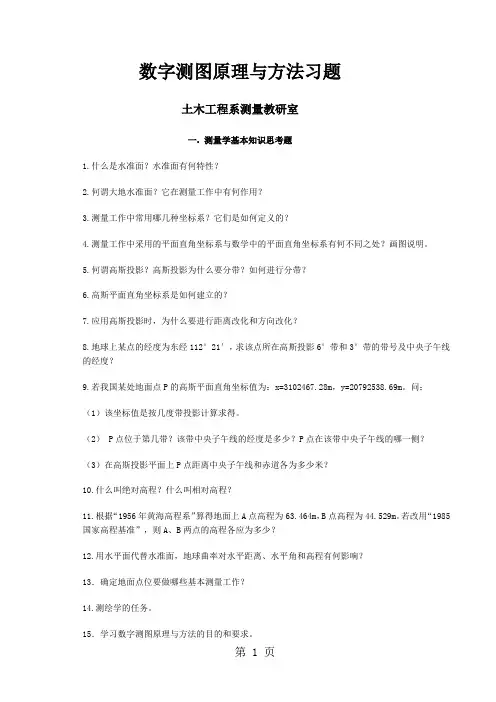

数字测图习题-18页精选文档
数字测图原理与方法习题土木工程系测量教研室一. 测量学基本知识思考题1.什么是水准面？水准面有何特性？2.何谓大地水准面？它在测量工作中有何作用？3.测量工作中常用哪几种坐标系？它们是如何定义的？4.测量工作中采用的平面直角坐标系与数学中的平面直角坐标系有何不同之处？画图说明。
5.何谓高斯投影？高斯投影为什么要分带？如何进行分带？6.高斯平面直角坐标系是如何建立的？7.应用高斯投影时，为什么要进行距离改化和方向改化？8.地球上某点的经度为东经112°21′，求该点所在高斯投影6°带和3°带的带号及中央子午线的经度？9.若我国某处地面点P的高斯平面直角坐标值为：x=3102467.28m，y=20792538.69m。
问：（1）该坐标值是按几度带投影计算求得。
（2） P点位于第几带？该带中央子午线的经度是多少？P点在该带中央子午线的哪一侧？（3）在高斯投影平面上P点距离中央子午线和赤道各为多少米？10.什么叫绝对高程？什么叫相对高程？11.根据“1956年黄海高程系”算得地面上A点高程为63.464m，B点高程为44.529m。
若改用“1985国家高程基准”，则A、B两点的高程各应为多少？12.用水平面代替水准面，地球曲率对水平距离、水平角和高程有何影响？13．确定地面点位要做哪些基本测量工作？14.测绘学的任务。
15．学习数字测图原理与方法的目的和要求。
16．何谓正、反方位角？二. 水准测量和水准仪思考题1.试绘图说明水准测量的原理。
2.将水准仪置于D、N两点之间，在D点尺上的读数d＝1585mm，在N点尺上的读数n＝0465mm，试求高差h ND，并说明d、n两值哪一个为后视读数。
3.有AB两点，当高差h AB为负时，A、B两点哪点高？高差h AB为正时是哪点高？4.水准测量时，转点的作用是什么？尺垫有何作用？在哪些点上需要放置尺垫？哪些点上不能放置尺垫？为什么？5.水准仪是如何获得水平视线的？水准仪上圆水准器和水准管有何作用？它们的水准轴各在什么位置？6.何谓水准器的分划值？水准器分划值与水准器灵敏度有何关系？7.设水准管内壁圆弧半径为50m，试求该水准管的分划值。
数字测图考试题及答案pdf下载
数字测图考试题及答案pdf下载一、单项选择题（每题2分，共20分）1. 数字测图中，用于表示地形特征的点称为（）。
A. 地形点B. 特征点C. 地物点D. 测站点答案：B2. 在数字测图中，下列哪项不是地形图的基本要素？（）A. 比例尺B. 图例C. 指北针D. 地图标题答案：D3. 数字测图中，用于确定地面点位置的坐标系统是（）。
A. 直角坐标系B. 极坐标系C. 球面坐标系D. 地理坐标系答案：A4. 在数字测图中，高程数据的采集通常采用（）。
A. GPS技术B. 激光扫描技术C. 三维激光扫描技术D. 人工测量答案：A5. 数字测图中，用于表示道路、河流等线性地物的线称为（）。
A. 轮廓线B. 边界线C. 线性要素D. 地物线答案：C6. 数字测图中，用于表示建筑物、森林等面状地物的面称为（）。
A. 轮廓面B. 边界面C. 面状要素D. 地物面答案：C7. 在数字测图中，下列哪项不是地形图的用途？（）A. 土地规划B. 工程建设C. 旅游导航D. 天气预报答案：D8. 数字测图中，用于表示地形起伏的等高线间距通常由（）决定。
A. 地形的复杂程度B. 地图的比例尺C. 测量的精度D. 地形的坡度答案：B9. 在数字测图中，下列哪项不是地形图的表示方法？（）A. 符号法B. 注记法C. 色彩法D. 声音法答案：D10. 数字测图中，用于表示地形图上点与点之间距离的单位是（）。
A. 米B. 厘米C. 毫米D. 千米答案：A二、多项选择题（每题3分，共15分）1. 数字测图中，地形图的表示方法包括（）。
A. 符号法B. 注记法C. 色彩法D. 声音法答案：ABC2. 数字测图中，地形图的基本要素包括（）。
A. 比例尺B. 图例C. 指北针D. 地图标题答案：ABC3. 数字测图中，用于表示地形特征的点包括（）。
A. 地形点B. 特征点C. 地物点D. 测站点答案：BC4. 数字测图中，地形图的用途包括（）。
《数字测图技术》综合测试试卷(A).doc
《数字测图技术》综合测试试卷（A）一、名词解释（每题4分，共12分）1 •图解法测图利用测量仪器对地球表面局部区域内的各种地物、地貌特征点的空间位置进行测定，并以…定的比例尺按图示符号将其绘制在图纸上.2. 数字地面模型把地形图屮的地物地貌通过存储在磁介质屮的大量密集的地面点的空间坐标和地形属性编码，以数字的形式來描述的事物木体。
一般包括地貌信息、基木地物信息、主要自然资源和环境信息以及主要社会经济信息3. 波特率表示数据传输速度的快慢，用位/秒（b/s）表示，即毎秒钟传输数据的位数（bit）。
二、填空题（每空0.5分，共25分）I. 在全站仪技术指标中3+3PPmXD,第一个3代表绝对梢度、第二个3代表相对粘:度。
2.数字化测图的特点为：________________ 、____________ 、_________________ 、增加了地图的表现力、方便成果的深加工利用、_______ …■点位精度高、自动化程度高、便于图件更新、可以作为GIS的重要信息源3. _________________________________ 常用的查询方式包括：____ 、点查询、、_____________ 、面积查询等内容。
•…编码查询、距离査询、方位查询4. 常说的4D产品主要指-一数字地血模型、数字栅格地形图线划地形图、航空正射影象图5. 数字测图屮扭述地形点必须具备的三类信息为：点的三维坐标、测点的属性和测点的连接关系。
6. 3S技术指 ____________ 、 ____________ 、_______________ 。
------- GIS 、GPS 、RS7. 全站仪的分类按结构形式可分为：以_____ 及_______ 两种类型。
・..…组合式全站仪、整体式8. 全站仪常用的________ 接口是RS-232C标准接口。
通信参数包括___________ 、 __________ 、校验位、__________ o——串行通讯、波特率、数据位、停止位9. 全站仪将____________ 与______________ 再配以电子记录装置，称为全站型电子速测仪（全站仪）。

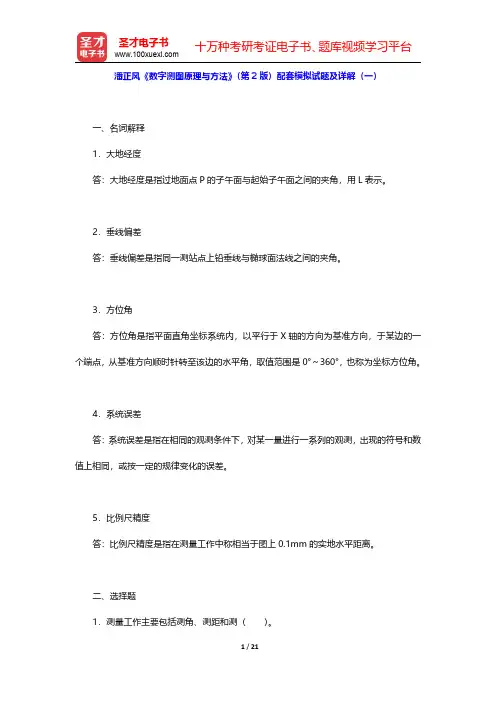

潘正风《数字测图原理与方法》(第2版)配套模拟试题及详解(一~二)【圣才出品】
7 / 21
Y轴
X轴
逆时针方向排列
5 / 21
圣才电子书 十万种考研考证电子书、题库视频学习平台
（a）测量平面直角坐标系
（b）数学平面直角坐标系
图 1 两种平面直角坐标系
3．简述水准测量的基本原理，并绘图表示。 答：水准测量的基本原理如图 2 所示，若已知 A 点的高程 HA，求未知点 B 的高程 HB。 首先测出 A 点与 B 点之间的高差 hAB，于是 B 点的高程 HB 为：HB=HA＋hAB，由此计算出 B 点的高程。
4．通过原格林尼治天文台的 称为起始子午面。 【答案】子午面
5．某点磁偏角为该点的 方向与该点的 【答案】磁北方向；真北方向
方向的夹角。
四、简答题
1．简述数字测图的发展概况。
答：目前，数字测图技术已作为主要的成图方法取代了传统的图解法测图。其发展过程
大体上可分为两个阶段。
①第一阶段，主要利用全站仪，GPS 采集数据，电子手簿记录，同时人工绘制标注测
向）、距离和高程称为确定地面点位的三要素。
2．大地水准面上处处与（ ）正交。 A．水平线 B．铅垂线 C．法线 D．中央子午线 【答案】B 【解析】大地水准面和铅垂线是测量外生所依据的基准面和基准线。由物理学可知，大 地水准面是一个重力等位面，水准面上处处与重力方向（铅垂线方向）垂直（正交）。
3．角度测量读数时的估读误差属于（ ）。 A．中误差 B．系统误差 C．偶然误差 D．相对误差
5．比例尺精度 答：比例尺精度是指在测量工作中称相当于图上 0.1mm 的实地水平距离。
二、选择题 1．测量工作主要包括测角、测距和测（ ）。

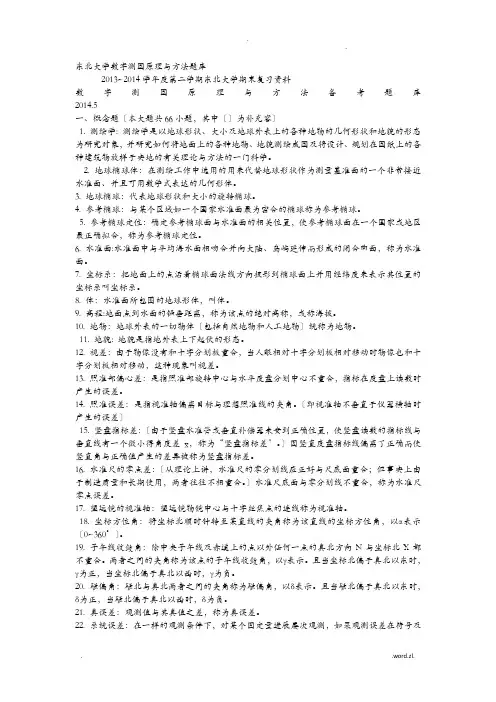

数字测图原理及方法试题库及其答案
东北大学数字测图原理与方法题库2013~2014学年度第二学期东北大学期末复习资料数字测图原理与方法备考题库2014.5一、概念题〔本大题共66小题，其中〔〕为补充容〕1. 测绘学: 测绘学是以地球形状、大小及地球外表上的各种地物的几何形状和地貌的形态为研究对象，并研究如何将地面上的各种地物、地貌测绘成图及将设计、规划在图纸上的各种建筑物放样于实地的有关理论与方法的一门科学。
2. 地球椭球体：在测绘工作中选用的用来代替地球形状作为测量基准面的一个非常接近水准面、并且可用数学式表达的几何形体。
3. 地球椭球：代表地球形状和大小的旋转椭球。
4. 参考椭球：与某个区域如一个国家水准面最为密合的椭球称为参考椭球。
5. 参考椭球定位：确定参考椭球面与水准面的相关位置，使参考椭球面在一个国家或地区最正确拟合，称为参考椭球定位。
6. 水准面:水准面中与平均海水面相吻合并向大陆、岛屿延伸而形成的闭合曲面，称为水准面。
7. 坐标系：把地面上的点沿着椭球面法线方向投影到椭球面上并用经纬度来表示其位置的坐标系叫坐标系。
8. 体：水准面所包围的地球形体，叫体。
9. 高程:地面点到水面的铅垂距离，称为该点的绝对高称，或称海拔。
10. 地物：地球外表的一切物体〔包括自然地物和人工地物〕统称为地物。
11. 地貌: 地貌是指地外表上下起伏的形态。
12. 视差：由于物像没有和十字分划板重合，当人眼相对十字分划板相对移动时物像也和十字分划板相对移动，这种现象叫视差。
13. 照准部偏心差：是指照准部旋转中心与水平度盘分划中心不重合，指标在度盘上读数时产生的误差。
14. 照准误差：是指视准轴偏离目标与理想照准线的夹角。
〔即视准轴不垂直于仪器横轴时产生的误差〕15. 竖盘指标差：〔由于竖盘水准管或垂直补偿器未安到正确位置，使竖盘读数的指标线与垂直线有一个微小得角度差x，称为“竖盘指标差〞。
〕因竖直度盘指标线偏离了正确而使竖直角与正确值产生的差异被称为竖盘指标差。
数字测图复习题有答案精选版
数字测图复习题有答案 Company number【1089WT-1898YT-1W8CB-9UUT-92108】一、判断题1．野外数字采集就是使用全站仪或GPS RTK接收机在实地测定地形点位置。
（ V ）2．测站信息主要包括测站点坐标（或点号）、仪器高、定向点坐标（或点号）、定向起始角度。
（ V ）3．山脊线、山谷线、陡坎骨架线都是地性线。
（ V ）4．在Auto CAD中任一图层都可以打开或关闭，可以设置不同颜色，可以锁定不让编辑。
（V）5．测点点号定位成图法在绘制平面图时不需（要）人工输入测点点号。
（ X ）6．CASS屏幕菜单主要用于绘制平面图。
（V ）7．坐标定位成图法可以设置“节点”捕捉功能。
（V ）8．对象特征管理可以修改图元的图层、颜色、线形，甚至位置（不可改）。
（ X ）9．绘制等高线应先建立数字高程模型（三角网）。
（V ）10．坐标定位成图法在绘制平面图时必须人工输入测点坐标（测点点号）。
（X ）11．一个地物是一个图块，一幅图也可以视为图块。
（ V ）12．图块不“炸开”就不能进行编辑。
（ V ）14．扫描仪扫描结果是栅格数据，必须经过矢量化才能得到线划地图。
（V）15．“利用CASS扫描矢量化”只能使用右侧屏幕菜单，操作鼠标逐点采集数据，不能自动跟踪绘制曲线。
（ V ）16. 通过地形图数字化得到的数字地形图，其地形要素的位置精度不会高于原地形图的精度。
（ V ）17. 通过地形图数字化得到的数字地形图，其地形要素的位置精度比原地形图的精度高（低）。
（ X ）18．CASS系统中的坐标数据文件是一种扩展名为“CAS”（dat）的图形文件。
（X ）19. 平板仪测图＋数字化仪数字化测图的模式简称电子平板。
（X ）20．数字测图可以实现作业自动化，信息数字化，采集、绘图、用图一体化。
（V）21.定位信息指独立地物定位点、文字注记定位点的位置信息(点号)。
（ X ）22.野外数字测图比白纸测图精度高。
数字测图试题库
〔一〕测量学根底知识〔1-86题〕1.地面点到高程基准面的垂直距离称为该点的〔〕。
Ａ.相对高程；Ｂ.绝对高程；Ｃ.高差2.地面点的空间位置是用〔〕来表示的。
Ａ.地理坐标；Ｂ.平面直角坐标； C.坐标和高程3.绝对高程的起算面是〔B 〕。
Ａ.水平面；Ｂ.水准面；Ｃ.假定水准面4.直线AB的坐标方位角为186°，那么直线BA的坐标方位角为〔C〕。
Ａ.96°Ｂ.276°Ｃ.6°5.在距离丈量中衡量精度的方法是用〔B〕。
Ａ.往返较差；Ｂ.相对误差；Ｃ.闭合差6.坐标方位角是以〔C〕为标准方向，顺时针转到测线的夹角。
Ａ.真子午线方向；Ｂ.磁子午线方向；Ｃ.坐标纵轴方向7.距离丈量的结果是求得两点间的〔B 〕。
Ａ.斜线距离；Ｂ.水平距离；Ｃ.折线距离8.往返丈量直线AB的长度为：其D AB=126.72m, D BA=126.76m相对误差为〔A〕.0Ａ.Ｋ=1/3100；Ｂ.Ｋ=1/3200；Ｃ.Ｋ=0003159.在水准测量中转点的作用是传递〔B〕。
Ａ.方向；Ｂ.高程；Ｃ.距离10.圆水准器轴是圆水准器壁圆弧零点的〔B〕。
Ａ.切线；Ｂ.法线；Ｃ.垂线11.水准测量时，为了消除i角误差对一测站高差值的影响，可将水准仪置在〔B 〕处。
Ａ.靠近前尺；Ｂ.两尺中间；Ｃ.靠近后尺12.产生视差的原因是( B)。
Ａ.仪器校正不完善；Ｂ.物像有十字丝面未重合；Ｃ.十字丝分划板位置不正确13.高差闭合差的分配原那么为〔C〕成正比例进展分配。
A.与测站数；Ｂ.与高差的大小；Ｃ.与距离或测站数14.水准测量中，同一测站，当后尺读数大于前尺读数时说明后尺点〔B〕。
Ａ.高于前尺点；Ｂ.低于前尺点；Ｃ.高于侧站点15.水准测量中要求前后视距离相等，其目的是为了消除〔A 〕的误差影响。
Ａ.水准管轴不平行于视准轴；Ｂ.圆水准轴不平行于仪器竖轴；Ｃ.十字丝横丝不水平16.视准轴是指〔C 〕的连线。
数字测图原理与应用习题及解答
附注
A
00 03 48
B
左
48 48 30 48 44 42
ABA来自180 03 54 49
48 44 47
B
右
228 48 46 50 48 44 52
O
三. 角度测量
2、整理竖角观测记录表，计算出竖角（竖盘为逆时针注记）。
答案：
测 站 目标
竖盘 位置
竖盘读数 （°′″）
指标差
（″）
半测回竖角
（°′″）
点号
观测值l （m）
改正数v （mm）
vv
1 136．658 －3
9
2 136．666 －11 121
3 136．651 ＋4
16
4 136．662 －7
49
5 136．645 ＋10 100
6 136．648 ＋7
49
Σ
819．930
0
344
辅助计算
算术平均值：L= 81.93013.65m 5 6
mD
cos2
mL2
L2
sin2
2
m2
cos21034(0.5)2 247502 sin21034 (3)2 34382
4.0cm
二. 测量误差基本知识
3、对某一段距离同精度丈量了6次，其结果列于下表中，试完成表 中的计算。
答案：
一测回竖角
（°′″）
左
97 05 30
+7 05 30
A
+3
+7 05 33
右 262 54 24
+7 05 36
O
左
数字测图试题及答案
数字测图试题及答案 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】2.数字测图以计算机为核心在外连输入输出设备硬、软件的支持下，对地形空间数据进行采集、输入、成图、绘图、输出、管理。
3．矢量数据?图形的离散点坐标(x，y)的有序集合，用来描述地图实体的一种数据。
4．栅格数据结构?栅格数据结构是将整个制图区域划分成一系列大小一致的栅格(每个格也称像元或像素)，形成栅格据矩阵，用以描述整个制图区域。
5．数字地图?数字地形图是用数字形式存储全部地图信息的地图，是用数字形式描述地形图要素的属性、定位和关系信息的数据集合，是存储在具有直接存取性能的介质上的关联数据文件。
（数字地形图是电子地图的基础）6．数字测图系统?以计算机为核心，在硬件和软件的支持下，对地形空间数据进行数据采集、输入、数据处理及数据输出、管理的测绘系统，它包括硬件和软件两个部分。
13.波特率表示数据传输速度的快慢，用位／秒（b／s）表示，即每秒钟传输数据的位数（bit）18.数字地面模型（DTM）把地形图中的地物地貌通过存储在磁介质中的大量密集的地面点的空间坐标和地形属性编码，以数字的形式来描述的事物本体。
一般包括地貌信息、基本地物信息、主要自然资源和环境信息以及主要社会经济信息。
类型：规则格网DTM，不规则格网DTM，等值线DTM和曲面DTM19.数字高程模型通过有限的地形高程数据实现对地形曲面的数字化模拟，或者说，地形表面的数字化表示。
DigitalElevationModel，缩写DEM.20．数据编码在数字化测图中一般用按一定规则构成的符号串来表示地物属性和连接关系等信息。
这种有—定规则的符号串称为数据编码。
数据编码的基本内容包括：地物要素编码(或称地物特征码、地物属性码、地物代码)、连接关系码(或连接点号、连接序号、连接线型)、面状地物填充码等。
类型：三位数编码、四位整数编码、其他编码、无记忆编码、简编码1、简述数字测图的基本思想。
数学智力图测试题及答案
数学智力图测试题及答案一、选择题1. 下列哪个数字不属于质数？A. 2B. 3C. 4D. 5答案：C2. 如果一个数的平方等于它本身，那么这个数可能是：A. 0B. 1C. -1D. 2答案：A、B二、填空题1. 一个数的立方等于它自身，这个数可以是______。
答案：0 或 1 或 -12. 圆周率π的近似值是______。
答案：3.1415926三、判断题1. 所有的偶数都是合数。
（）答案：错误2. 一个数的绝对值总是非负的。
（）答案：正确四、简答题1. 什么是勾股定理？答案：勾股定理是指在一个直角三角形中，直角边的平方和等于斜边的平方。
2. 什么是黄金分割比？答案：黄金分割比是一个无理数，约等于1.6180339887，它在艺术、建筑和自然界中广泛存在，被认为是美的比例。
五、计算题1. 计算下列表达式的值：(3 + 4) × (5 - 2)答案：7 × 3 = 212. 求解方程：2x + 5 = 11答案：2x = 6x = 3六、解答题1. 如何证明一个数是无理数？答案：证明一个数是无理数通常需要证明它不能表示为两个整数的比值，或者证明它的小数部分是无限不循环的。
2. 解释什么是斐波那契数列，并给出前10项。
答案：斐波那契数列是一个每一项都是前两项之和的数列，前10项为：0, 1, 1, 2, 3, 5, 8, 13, 21, 34。
七、逻辑推理题1. 如果所有的苹果都是水果，而所有的水果都是食物，那么所有的苹果都是食物吗？答案：是的，根据逻辑推理，如果所有的苹果都是水果，所有的水果都是食物，那么所有的苹果也必然是食物。
2. 如果一个人是数学老师，那么他一定是老师。
这个推理正确吗？答案：正确，因为如果一个人是数学老师，那么他属于老师这个更广泛的范畴。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、判断题1.野外数字采集就就是使用全站仪或GPS RTK接收机在实地测定地形点位置。
( V )2.测站信息主要包括测站点坐标(或点号)、仪器高、定向点坐标(或点号)、定向起始角度。
( V )3.山脊线、山谷线、陡坎骨架线都就是地性线。
( V )4.在Auto CAD中任一图层都可以打开或关闭,可以设置不同颜色,可以锁定不让编辑。
(V)5.测点点号定位成图法在绘制平面图时不需(要)人工输入测点点号。
( X )6.CASS屏幕菜单主要用于绘制平面图。
(V )7.坐标定位成图法可以设置“节点”捕捉功能。
(V )8.对象特征管理可以修改图元的图层、颜色、线形,甚至位置(不可改)。
( X )9.绘制等高线应先建立数字高程模型(三角网)。
(V )10.坐标定位成图法在绘制平面图时必须人工输入测点坐标(测点点号)。
(X )11.一个地物就是一个图块,一幅图也可以视为图块。
( V )12.图块不“炸开”就不能进行编辑。
( V )14.扫描仪扫描结果就是栅格数据,必须经过矢量化才能得到线划地图。
(V)15.“利用CASS扫描矢量化”只能使用右侧屏幕菜单,操作鼠标逐点采集数据,不能自动跟踪绘制曲线。
( V )16、通过地形图数字化得到的数字地形图,其地形要素的位置精度不会高于原地形图的精度。
( V )17、通过地形图数字化得到的数字地形图,其地形要素的位置精度比原地形图的精度高(低)。
( X )18.CASS系统中的坐标数据文件就是一种扩展名为“CAS”(dat)的图形文件。
(X )19、平板仪测图＋数字化仪数字化测图的模式简称电子平板。
(X )20.数字测图可以实现作业自动化,信息数字化,采集、绘图、用图一体化。
(V)21、定位信息指独立地物定位点、文字注记定位点的位置信息(点号)。
( X )22、野外数字测图比白纸测图精度高。
( V )23、使用普通经纬仪也可以进行数字测图。
( V )24.能同时测角、测距,并能自动计算坐标的电子仪器称为全站仪。
( V )25.电磁波测距仪都就是利用测定电磁波在测距仪与反射器之间直线传播往返时间间隔来计算距离的。
( V )26.手扶跟踪数字化得到的就是矢量数据。
( V )27.扫描数字化得到的就是栅格数据。
( X )28.波特率就是指采集数据的正确率(传输速度)。
( X )29.数字测图中的草图只需记录地物点的连接关系及其属性,不需记录准确的点位。
( V )30.无码作业就是一种用全站仪或GPS接收机测定并自动记录地形点定位信息,而用手工记录其她绘图信息的野外数据采集方法。
( V )简码就是缩写的计算机内部绘图码。
( X )31.无码作业就是一种只测定地形特征点的定位信息,而不测定或不记录碎部点的特征代码(属性信息)与连接码(连接信息)的一种数据采集方法。
( X )32、在指定区域内进行植被填充,所选取的复合线可以闭合也可不闭合、( X )二、选择题1、数字测图就是一种 B 测图技术。
A 图解法B全解析法C半解析法 D 图示法7、数字测图的 A 就是数字测图系统的关键。
A软件 B 计算机 C 硬件 D 测绘仪器9、在空间数据结构的表现形式上,擅长描述地图实体的表现形式就是 B 。
A 栅格数据结构B 矢量数据结构C 属性D 灰度值13、在利用数字化仪进行地形图的数字化时,按下标器(鼠标)某个键时即将定标器上的十字丝交点在数字化感应板上的位置发送至计算机。
这种操作方式被称为 B 。
A 连续式B 点式C 开关流式D 步进式19、计算机屏幕坐标系就是以屏幕 A 为原点,左至右的水平方向为x轴,上至下的垂直方向为y轴的直角坐标系。
A 左上角B 左下角C 右上角D 右下角24、在曲线的光滑处理方法中,光滑后的曲线一定通过已知点的处理方法就是CA 曲线拟合法B 线形迭代法C曲线内插法 D 曲线跟踪法28、大比例尺测图就是指 C 比例尺测图。
A 1/500~1/1000B 1/500~1/2000C 1/500~1/5000D 1/500~1/1000030、目前在大比例尺数字测图野外数据采集方式中,应用最多的就是 B 。
A 摄影测量法B 全站仪测量法C RTK测量法D 经纬仪测量法32、下面几种CASS系统中的数字成图方法中不属于测记式成图法的就是A。
A电子平板测图法 B 简编码自动成图法C引导文件自动成图法 D坐标定位成图法33、在几种CASS的成图方法中不属于无码作业方法的就是A。
A 简编码自动成图法 B引导文件自动成图法C 坐标定位成图法 D测点点号定位成图法34、在CASS成图方法中,“引导文件自动成图法”与“屏幕坐标定位成图法”相比其最大的不同在于其生成的B ,可自动给制出不同的平面图。
A坐标文件 B简码坐标文件 C引导文件 D 图形文件37、将数字化仪输送到计算机的数字化仪坐标系的坐标数据转换成地形图坐标系的坐标数据过程,称为 B 。
A数字化仪定位 B 地图定向 C 图像跟踪 D 地形图扫描38、对地形图上的地物符号进行数字化,其中独立地物符号(非比例符号)的特征点的采集就就是符号的 A 。
A 定位点B 几何中心C 任意位置D 同比例符号39、利用扫描仪将原地形图工作底图扫描后,形成的图像文件就是 A 。
A 栅格文件B矢量文件 C dwg文件 D 文本文件三、填空题1.广义的数字化测图主要包括:地面数字测图、地图数字化与航测绘成图。
2、绘图信息包括点的定位信息、连接信息、属性信息。
3.数字测图的基本过程包括:数据采集、数据处理、图形输出。
4.把测定的碎部点实时地展绘在计算机屏幕(模拟测板)上,用软件的功能边测边绘,称为电子平板测图。
5.在全站仪技术指标中3+3PPm×D,第一个3代表绝对精度,第二个3代表相对精度6.全站仪常用的串行接口就是RS-232C标准接口。
通信参数包括波特率、校验位、数据位、停止位等。
7.在数据通讯中的数据传输速度称为波特率。
8.在数字测图过程中所获取的采样点坐标通常就是测量坐标系中的坐标,要将图形显示到计算机屏幕上,就必须将该坐标转换为相应的屏幕坐标。
9、野外数字测图主要用于1∶500～1∶5000大比例尺测图,而1∶10000～1∶50000比例尺测图目前多采用航测法成图。
小于1∶50000的小比例尺图,通常根据较大比例尺及各种资料编绘而成。
10、野外数字测图技术设计的主要依据就是国家现行的有关测量法规。
11、测量任务书就是测量施工单位上级主管部门或合同甲方下达的技术要求文件。
12、电子平板法就就是将装有测图软件的便携机或掌上电脑用专用电缆在野外与全站仪相连,把全站仪测定的碎部点实时地传输到电脑并展绘在计算机屏幕上,用软件的绘图功能,现场边测边绘。
13.CASS简码识别的功能就是将简编码坐标文件转换成计算机能识别的绘图码。
14.编码引导的功能就是自动将野外采集的坐标数据文件与内业编辑的引导文件合并,自动生成带简编码的坐标数据文件。
15、 CASS6、0数字测图系统设置了21个图层,绘图时能自动将绘制的地物放置在相应的图层中,如简单房屋放置在 JMD (意为居民点)图层,小路放置在DLSS (意为道路设施)图层,水井放置在 SXSS (意为水系设施)图层。
17.绘制等高线应先建立 DTM 模型。
18、采用线性正形变换数学模型进行手扶跟踪数字化地图定向时至少需要2个已知点。
19、线划跟踪就是数字图像矢量化的基本方法,线划跟踪都就是在二值图像上进行的。
20.地形图扫描数字化方法的主要误差有扫描误差、定向误差、细化误差与矢量化误差等。
21在建立三角网时要考虑地性线的位置,等高线与地性线的关系就是: 正交22在CASS中要结束一个命令操作,使用的按键就是: ESC23、利用全站仪采集碎步点,图根控制点的数量一般以能在 500米范围能测到碎步点为原则。
24、数字地面模型,就是在空间数据库中存储并管理的空间数据集的通称,它就是地形属性特征数字的描述,其简称为DTM 。
25、用CASS绘制有向符号时,一定要注意点号的输入顺序,以陡坎符号的绘制为例,陡坎的坎毛就是沿前进方向的左侧自动生成的。
四、问答1、简述数字测图的基本思想。
数字测图就是对传统白纸测图的改革,目的就是实现地理信息的数字化及作业过程的自动化或半自动化。
尽可能缩短野外测图时间,减少野外劳动强度,将大部分工作安排到室内完成。
数字测图的基本思想就是将地面上的地形与地理要素(或称模拟量)转换为数字量,然后由电子计算机对其进行处理,得到内容丰富的电子地图,需要时由图形输出设备(如显示器、绘图仪)输出地形图或各种专题图图形。
2、简述数字化测图的主要作业过程及数据采集方法。
主要作业过程:(一)数据采集;主要方法有野外数据采集、原图数字化与航片数据采集。
(二)数据处理;主要包括数据传输、数据预处理、数据转换、图形生成、图形编辑整饰等。
(三)成果输出将数据处理后的电子地图存盘或打印输出。
3.简述地面数字测图的两大作业模式。
数字测记模式(测记式),用全站仪在野外测量地形特征点的点位,用电子手簿记录点位的几何信息及其属性信息,或配合草图到室内将测量数据传输到计算机,经人机交互编辑成图。
电子平板测绘模式,就就是“全站仪+便携机+相应测图软件”,实施外业测图的模式。
此模式利用便携机的屏幕模拟测板在野外直接测图,及时发现并纠正测量错误,外业工作完成,图也就出来了,实现了内外业一体化。
5.简述全站仪在数据传输之前应进行哪些设置？全站仪与计算机通信时,全站仪与计算机两端的通讯参数设置必须一致。
通讯参数的设置一般包括:波特率、数据位、校验位及停止位。
6、四位编码裁剪法？依据下左图用四位编码裁剪法进行线段AB线段裁剪的过程四位编码线段裁剪方法就是依据裁剪区域边界把平面划分为9个区域,矩形裁剪区域位于中心,每个区域用4位二进制编码表示,编码的每一位表示相对于矩形裁剪区域边界的位置。
依照四位编码原则, 线段A、B的编码分别为0100、1000,线段两端点A、B的编码都不为0000,且逻辑相乘结果为0,则线段AB不在矩形框内,需要判断并计算线段与矩形裁剪区域边界的交点。
如果线段与矩形裁剪区域边界无交点,则表示整个线段在矩形裁剪区域之外,舍弃该线段;如果有交点(必须两个),则表示部分线段在矩形裁剪区域内,用两个交点分别替代原线段的两端点即可。
求取线段与矩形裁剪区域的边界交点(x,y),依照下面公式进行判断:xmin ≤x ≤xmaxymin ≤y ≤ymax其中,(xmin,ymin)与(xmax,ymax)分别为矩形左下角与右上角坐标。
结果应该就是线段AB 与矩形相交,则以两个交点为线段的新端点,矩形以外的线段舍弃。
7.简述大比例尺数字测图技术设计书应包含那些内容？(7分)资料收集齐全后,要编写技术设计书,主要编写内容有:(1)任务概述,(2)测区情况,(3)已有资料及其分析,(4)技术方案的设计,(5)组织与劳动计划,(6)仪器配备及供应计划,(7)财务预算,(8)检查验收计划以及安全措施等。
