斜管沉淀池
斜管(板)沉淀池结构是怎样的
斜管（板）沉淀池结构是怎样的?
斜管（板）沉淀池是指在沉淀区内设有斜管或斜板的沉淀池。
在沉淀池的沉淀区内放置倾角为60°的斜管或斜板（斜管管径约25～40mm，长为800～1000mm；斜板间距约100mm），利用倾斜的平行板或平行管道分割成一系列浅层沉淀层，被处理的水和沉降的沉泥在各沉淀浅层中相互运动并分离。
因沉淀区分隔为许多浅层沉淀层，沉淀面积和沉淀效率显著增加；同时，沉到管底或板面上的污泥将自动滑离沉淀区，解决了除
泥问题。
根据其相互运动
方向分为异向流、同向流
和侧向流格力（或横向流）
三种不同分离方式。
图
2.2.21 所示为平流式斜
管（板）沉淀池结构示意
图。
沉淀池进水方式一般
采用穿孔墙整流布水，出
水方式采用穿孔管或溢流堰，以保证进出水流平稳。
斜管（板）区上部水深一般为0.5～1.0m，斜管（板）下部为配水分布区，其高度一般>0.5m，布水区下面为污泥区。
在池壁与斜管（板）间隙处装有阻流板，以防止水流短路。
实际应用时是把斜板或斜管做成一定的组件，
使用时按一定的方式安装在沉淀池中，斜管（板）一般向池子进水端后倾安装。
斜管沉淀池的作用
斜管沉淀池的作用一、斜管沉淀池的概述斜管沉淀池是一种高效的水处理设备，紧要是用于对污水进行处理。
它接受一种特别的结构，将水进行沉淀、分别和过滤，从而达到净化水质的目的。
斜管沉淀池广泛应用于工矿企业、市政污水处理厂等领域，不仅可以对污水进行处理，还可以在工业生产中对废水废气进行处理和净化，成为了环保行业的紧要构成部分。
二、斜管沉淀池的作用1.分别沉淀物在斜管沉淀池中，污水经过分别和沉淀，产生出大量固体颗粒物。
通过引流系统将污泥排出，使固体颗粒物与水分别，达到沉淀的目的。
沉淀沉淀物后可以进行回收利用，也可以垃圾填埋场或焚烧处理。
2.滤清水质斜管沉淀池不仅可以分别沉淀物，也可以滤清水质。
在斜管沉淀池中，污水经过多级分别过滤，使污水中的悬浮颗粒物质削减，降低水污染程度。
同时，可以利用滤网进行分别过滤，使小颗粒粘附在滤网上，达到滤清水质的目的。
3.削减恶臭气体在斜管沉淀池中，污水经过滤清后，沉淀池会产生出一部分沉淀物，在被过滤的过程中也会产生出一部分有害气体，如二氧化硫、氨气等。
通过在斜管沉淀池中设置通风设备，可以削减恶臭气体的产生，并将气体排放到空气中，降低空气污染。
4.节省水资源在水资源日益短缺的情况下，斜管沉淀池可以通过回收利用污水资源，达到了节省水资源的目的。
在工业生产的过程中，通过斜管沉淀池的回收水能够达到循环利用的目的，充分利用水资源，节省成本。
5.提高生产效率在一些工业生产过程中，水的质量对生产效率有着很大的影响。
通过斜管沉淀池的处理，能有效地提高水的质量，从而提高生产效率。
同时，斜管沉淀池也能够对污水进行处理，削减排放量，达到节省成本的目的。
三、总结斜管沉淀池是一种高效的水处理设备，其在分别沉淀物、滤清水质、削减恶臭气体、节省水资源、提高生产效率等方面都有着极大的优点。
在水资源紧张的情况下，斜管沉淀池的应用更加紧要，它不仅可以对污水进行处理，还可以对废水废气进行处理和净化，有着广泛的应用前景。
斜管沉淀池
4
由a移动到b的那种颗粒的沉速为 u 0 ，这种情况相当
于：当颗粒以v的速度上升的距离 l l1 所需的时间
和以u 0 的速度沉降的距离 l 2 所需的时间相同，颗粒从
a运动到b。
l2 l l1 --------------------------（*）
2. 穿孔管排泥； 应用于平流沉淀池已有相当历史，目前用于斜板沉淀 池也不少，但须严格管理，不然容易堵塞，造成排泥困 难，影响沉淀效果。适用于中小水量的斜板沉淀池，面 积小，管长不大条件下。 有两种方式：一是斜板沉淀池中的穿孔管排泥，二是 机械刮泥机刮至池子两端排泥槽以后再用穿孔管排泥。
3. 多斗式排泥 比穿孔管排泥较易控制管理，且不易堵塞，适用于中小 型斜板沉淀池，但斗深增加池壁高度，影响土建造价。
u0
v
5
Hale Waihona Puke 假设沉淀池内共有n块斜板，则每块斜板的水平间距为L/n （板厚忽略不计）。
则：l1
L n
sec
--------------------------(1)
l2
L n
tan
--------------------------(2)
斜板中的过水流量为为与水流垂直的过水断面面积乘以速：
→ QvwvB Lsin v Q ----------------(3) BL sin
将以上（1）（2）（3）式代入(*)得：
u0
vl2 ll1
nBLcoQ sLB
故: Q u （ 0nB LcosL B ）
6
nBLcos是全部斜板的水平投影面积，LB是沉淀池的水平表面积。
因此异向流斜板沉淀池的处理水量与斜板总面积的水平投影面积 A 斜 与液面面积 A 原 之和成正比

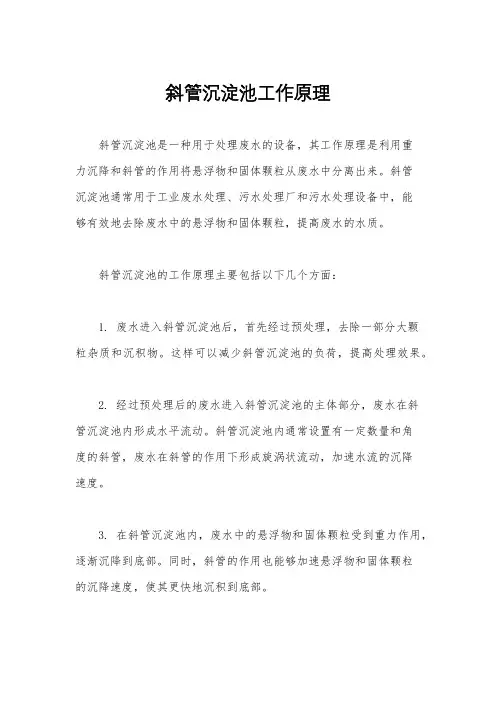

斜管沉淀池工作原理
斜管沉淀池工作原理
斜管沉淀池是一种用于处理废水的设备，其工作原理是利用重
力沉降和斜管的作用将悬浮物和固体颗粒从废水中分离出来。
斜管
沉淀池通常用于工业废水处理、污水处理厂和污水处理设备中，能
够有效地去除废水中的悬浮物和固体颗粒，提高废水的水质。
斜管沉淀池的工作原理主要包括以下几个方面：
1. 废水进入斜管沉淀池后，首先经过预处理，去除一部分大颗
粒杂质和沉积物。
这样可以减少斜管沉淀池的负荷，提高处理效果。
2. 经过预处理后的废水进入斜管沉淀池的主体部分，废水在斜
管沉淀池内形成水平流动。
斜管沉淀池内通常设置有一定数量和角
度的斜管，废水在斜管的作用下形成旋涡状流动，加速水流的沉降
速度。
3. 在斜管沉淀池内，废水中的悬浮物和固体颗粒受到重力作用，逐渐沉降到底部。
同时，斜管的作用也能够加速悬浮物和固体颗粒
的沉降速度，使其更快地沉积到底部。
4. 沉降到底部的悬浮物和固体颗粒形成污泥，而清水则从斜管
沉淀池的上部流出。
经过斜管沉淀池处理后的清水水质得到提高，
悬浮物和固体颗粒的去除率也得到了明显提高。
5. 污泥经过一定的处理后，可以进行固液分离或者进一步处理，以达到资源化利用或者安全处理的目的。
斜管沉淀池的工作原理简单而有效，通过重力沉降和斜管的作用，能够有效地去除废水中的悬浮物和固体颗粒，提高废水的水质。
斜管沉淀池在工业废水处理、污水处理厂和污水处理设备中得到了
广泛的应用，对改善水环境、保护生态环境起到了重要的作用。
斜管沉淀池
斜管沉淀池斜管（板）沉淀池是设置斜管或斜板的沉淀池，按照斜管（板）中的水流方向，分成异（上）向流，同向流和侧向流三种形式，其中以异向流应用最广。
异向流斜管或斜板沉淀池因水流向上流动，污泥下滑，方向各异而得名。
斜管（板）沉淀池具有停留时间短，沉淀效率高，占地少等特点，但斜管费用较高，并且使用5-10年后须调换更新。
因斜管（板）沉淀池的停留时间短，要求配套的絮凝池有良好的徐凝效果。
此外，还要注意斜管内滋生藻类和积泥问题。
同向流斜管沉淀池占内地面积只为平流沉淀池的5%~10%左右，因此更可以节约用地，但同向流斜板的构造比较复杂，加工安装的要求高，运行时需要定期冲洗，特别是当沉淀区和排泥区斜板交接处的积水系统，积泥以后清理非常困难，目前应用不多。
一、使用条件1. 适用于大、中、小型水厂。
2. 适用于新建、改造和扩建。
为提高产水量和挖掘潜力，可在平流沉淀池和各种澄清池内加设斜管或斜坡。
3. 收到建设场地的限制，不能用平流沉淀池时。
4. 异向流斜管沉淀池用于原水浑浊度长期低于1000度时。
同向流斜管沉淀池宜用于浑浊度长期低于200度的原水。
二、设计要求1. 斜管沉淀池液面负荷：异向流9.0-11.0m³/h.m2（2.5-3.0mm/s），同向流30-40m³/h.m2（8.3-11.0mm/s），水温较低地区应选低值。
侧向流斜板沉淀池的水平流苏为10-20mm/s.2. 用作饮用水沉淀池时，斜管、斜板材料应为无毒材料。
以聚氯乙烯所料、聚丙烯塑料采用较多。
斜管断面一般为正六变形，断面内径为20-35mm，斜长1m 倾角为60°，垂直高度为0.86m。
安装时倾角方向不应使水流直冲斜管（板）。
3. 同向流沉淀池的斜板间距为35mm，斜板长度为2.0-2.5m。
沉淀区斜板倾角为40°，排泥区协办倾角为60°；排泥区斜板长度不小于0.5m。
4. 斜管（板）顶部以上的清水区高度为1.0-1.5m；斜管底部以下配水区高度不小于1.0-1.5m,机械排泥时，配水区高度应大于1.6m，便于安装和检修。
斜管沉淀池
斜板沉淀池的缺陷
1. 单位面积上的泥量增加,如排泥不畅,将产生反泥 现象,使出水水质恶化; 2. 水在池中停留时间短,若水质水量变化较大,来不 及调整运行,耐冲击负荷的能力差 3. 斜板或斜管管径较小,若施工质量欠佳,造成变形, 容易在管内或板间积泥 4. 斜板或斜管在上部阳光的照射下会滋生大量的 藻类.、
由a移动到b的那种颗粒的沉速为 u 0 ，这种情况相当 于：当颗粒以v的速度上升的距离 l + l1 所需的时间 和以 u 0 的速度沉降的距离 l2 所需的时间相同，颗粒从 a运动到b。 l l+l = --------------------------（*） u v
2 1 0
假设沉淀池内共有n块斜板，则每块斜板的水平间距为L/n （板厚忽略不计）。 则： = L s e c θ --------------------------(1) l
斜管沉淀池
构造 根据水流和泥流的相对方向,可将斜板斜 管沉淀池分为异向流(逆向流)、同流向和 测向流（横向流）三种类型，其中异向 流应用的最广。异向流的特点：水流向 上、泥流向下，倾角60度。
沉淀池处理能力的比较
设异向流斜板沉淀池的长度为l，倾角为，水中颗粒沿 水流方向的上升速度为v，受重力沉降的速度为 u 0 。 颗粒沿两者矢量和的方向移动，碰到斜板------------(2) 斜板中的过水流量为为与水流垂直的过水断面面积乘以速： Q Q = vw = vBL sin θ → v = ----------------(3) B L s in θ 将以上（1）（2）（3）式代入(*)得：
vl2 Q u0 = = l + l1 nBL cos θ + LB
l2 =
L ta n θ n
斜管沉淀池
一、斜管沉淀器特点及优势集沉淀、浓缩、排泥三道工序于一体斜板沉淀池的最大特点是集沉淀、浓缩、排泥三道工序为一体。
污泥浓缩一次成功，取消了浓缩池、占地面积小。
简化了工艺流程，减少了设备。
设备投资省，生效快，污泥回收方便，轧钢废水可在半年之内回收所有投资设备费用。
污水进入斜板沉淀器通过穿孔板，水的流态（雷诺数）从105降至500之内，几乎达到了层流之标准。
单位表面积水力负荷大，沉淀效率高。
由于在沉淀池中加入大量斜板，增加了单位表面积，斜板之间雷诺数小，逆向流干扰小，属层流状态，有利于悬浮沉降。
单位表面积水力负荷大，可达4-5m3/m2·h,而平流式和福流式沉淀池水力负荷仅为0.6 m3/m2·h。
故斜板沉淀池沉淀效率高。
出水悬浮物稳固，对冲击负荷的适应范围广。
进水悬浮物含量3000-6000mg/l,许诺短时可达10000 mg/l，出水悬浮物仍然维持在100 mg/l以下。
由于斜板沉淀池可进行单元组合，能够组合方式进行设计。
沉淀池为单元组合，池与池之间干扰小，对设备保护、检修带来方便，并可做到不阻碍生产。
斜板沉淀器运行靠得住，操作方便，无二次污染。
可实现无污染工程之标准。
排泥浓度可人为操纵，可利用该池水面静压自动排泥。
由于斜管沉淀池是高架势结构，斜管沉淀池污泥排放利用该池水面产生的静压并通过螺旋输送机的机械挤压作用，污泥浓度可达到20-40%。
排泥采纳间歇方式，正常情形下，每池12h排泥一次，污泥浓度一样为20%-40%，可人工操纵。
对排泥量进行操纵，以维持池内有足够污泥贮存容积。
斜板沉淀池采纳塑料篷布组合件，该组合件防酸、防碱、耐油、耐高温。
斜板沉淀池施工周期短，配置设施简单，调试合格后，几乎无维修、保护，动用人力少，可实现全自动操纵。
而且斜板沉淀器的地平面上制造，出水能自流至玻璃钢冷却塔或用水点，不需要设备二次提升装置。
二、技术说明斜板沉淀器组合式高效斜板沉淀器依据分散颗粒浅层沉淀理论，在平流式沉淀池的基础上吸取国外多层、多格、斜板先进技术而不断进展更新、完善起来的，适用于冶金、市政工程、机械、化工、电力、建材等行业的废水，污水处置工程，具有处置效率高、表面积大、占地面积小、能耗低、投资省、操作方便、运行平安靠得住、无二次污染等优势。
斜管(板)沉淀池的知识点汇总,及常见问题解决!
斜管（板）沉淀池的知识点汇总，及常见问题解决! 斜管沉淀池的原理及特点根据浅池原理，在沉淀池有效容积一定的条件下。
沉淀池面积越大，沉淀池的沉淀效率就越高，与沉淀时间没有关系；沉淀池越浅，沉淀时间就越短。
斜管填料式沉淀池的沉淀区是由一系列平行的斜板或斜管把水流分隔成薄层，体现了浅池原理。
斜板斜管沉淀池的特点是:1.利用了层流原理，水流在板间或管内流动，水力半径很小，所以雷诺数较低，一般情况下，雷诺数Re在200左右，水流呈现层流状态，对沉淀极为有利，斜管内水流的弗劳德数约在1*10^-3~1*10^-4之间，水流呈稳定状态。
2.增加了沉淀池的面积，使沉淀效率提高。
当然，由于斜板的具体布置、进出水的影响及板或管内流态的影响等，处理能力不可能达到理论倍数。
实际提高的沉淀效率与理论沉淀效率比称为有效系数。
3.缩短了颗粒沉淀距离，使沉淀时间大大缩短。
4.斜板或斜管填料内絮状颗粒的再凝聚，促进了颗粒进一步长大，提高了沉淀效率。
斜管填料沉淀池的结构斜管斜板式沉淀池的结构与一般沉淀池相同，是由进口、沉淀区、出口与集泥区四个部分组成，只是在沉淀区设置有许多斜管或斜板。
图1为斜管式沉淀池的典型结构。
图1 斜管沉淀池结构在斜板斜管沉淀池中，按照水流流过斜板的方向，可分为上向流、下向流和平向流三种，如图2所示。
水流由下向上通过斜管或斜板，沉淀物由上向下，它们的方向正好相反，这种形式称作上向流(也称异向流)。
水流向下通过斜管或斜板与沉淀。
图2 斜管沉淀池水流方向物的流向相同，这种形式称作下向流(也称同向流)。
水流以水平方向流动的方式，称为平向流(也称横向流，仅适用于斜板)。
1.进水区水流从水平方向进入沉淀池，进水区主要有穿孔墙，缝隙墙和下向流斜管进水等形式，使水流在池宽方向上布水均匀，其要求和设计布置与平流式沉淀池相同。
为了使上向流斜管均匀出水，需要在斜管以下保持一定的配水区高度，并使进口断面处的水流速度不大于0.02-0.05m/s。
斜管沉淀池设计计算
斜管沉淀池设计计算
一、斜管沉淀池的尺寸计算
1.总高度计算公式：
H总=H2-H1+H悬-h连
其中，H总为总高度，H2为池体深度，H1为污泥底排底高度，H悬为悬浮物浓度高度，h连为连管的高度。
2.斜管长度计算公式：
Ls=H总-H悬
其中，Ls为斜管长度。
3.斜管直径计算公式：
Ds=K*Ls
其中，Ds为斜管直径，K为常数，可根据经验值选择。
二、斜管沉淀池的悬浮物沉降速度计算
悬浮物的沉降速度是斜管沉淀池设计中的重要参数，可以使用Stokes定律计算，公式如下：
Vs=(2*g*(ρs-ρm)*d^2)/(9*η)*(1-ρm/ρw)
其中，Vs为悬浮物的沉降速度，g为重力加速度，ρs为悬浮物颗粒密度，ρm为介质密度，d为悬浮物颗粒直径，η为介质黏度，ρw为水密度。
三、斜管沉淀池的流量计算
1.斜管污水处理流量计算公式：
Q=V*A*n
其中，Q为污水处理流量，V为平均水流速度，A为管道截面积，n为
管道数量。
2.斜管沉淀流量计算公式：
Qs=Q*(1-ηr)
其中，Qs为斜管沉淀流量，Q为污水处理流量，ηr为沉淀率。
四、斜管沉淀池的沉淀时间计算
沉淀时间是指水在斜管沉淀池中停留的时间，可以通过以下公式计算：t=V/Qs
其中，t为沉淀时间，V为池体体积，Qs为斜管沉淀流量。
以上是斜管沉淀池设计计算的基本内容，但实际设计中还需要根据工
程要求和实际情况进行具体参数的选择和优化。
同时，在进行设计计算时，还需考虑其他影响因素，如泥水比、悬浮物浓度、出水浊度等，以保证沉
淀效果和处理效果的达到要求。
斜管斜板沉淀池设计
斜管斜板沉淀池设计一、斜管斜板沉淀池的原理二、斜管斜板的设计原则1.斜管斜板沉淀池的设计应考虑进水速度和不同污水流量的处理能力，要保证污水在沉淀池内停留的时间足够长，使悬浮颗粒物可以充分沉淀。
2.斜板设计应合理，使沉淀任意方向均匀，避免死角和漩涡的产生，保证沉淀效果的均匀性。
3.斜管斜板的倾角需要按照流体力学原理进行设计，使污水在通过斜管和斜板时可以充分展开、混合和分离。
4.斜管和斜板的材质应具有抗腐蚀性能，以免长时间使用后出现腐蚀和磨损。
三、斜管斜板沉淀池的设计步骤1.确定污水处理量和质量要求，根据需要设计沉淀池的尺寸和容积，一般来说，沉淀池的容积为进水流量的2至3倍。
2.确定斜管和斜板的倾角，一般根据实际情况设计为45度至60度之间。
3.确定斜管和斜板的尺寸，斜管的长度和直径一般按照沉淀池尺寸进行设计，斜板的高度和宽度一般为沉淀池宽度的1/10至1/20。
4.设计污泥排放设备，包括污泥收集器和排泥管道，以保证沉淀池内的沉淀物可以方便地清理和排除。
5.设计出水装置，包括出水管道和溢流装置，以保证沉淀池内的澄清水可以顺利排出。
四、斜管斜板沉淀池的优点和应用范围1.沉淀效果好，可以有效去除悬浮颗粒物和泥沙。
2.结构简单，运行稳定可靠。
3.设备占地面积小，适用于空间有限的场所。
4.设备维护简单，清理和维修方便。
综上所述，斜管斜板沉淀池是一种常见的污水处理设备，具有沉淀效果好、结构简单、运行稳定可靠等优点。
在设计斜管斜板沉淀池时，需要考虑进水速度、斜板的倾角和尺寸等因素，以保证污水在沉淀池内停留的时间足够长，使悬浮颗粒物能够充分沉淀。
斜管斜板沉淀池适用于各种工业和市政污水处理工程，是一种应用广泛的污水处理设备。
斜管沉淀池
斜管沉淀池斜管沉淀池是一种常用于处理水处理和污水处理过程中的设备。
它通过利用重力作用将固体颗粒从液体中分离出来，从而达到净化液体的目的。
本文将深入探讨斜管沉淀池的工作原理、优势和应用。
一、斜管沉淀池的工作原理斜管沉淀池利用了物质在液体中的重力沉降原理。
它的结构通常由一个斜向安装的管状槽体组成，槽中装有一系列斜向设置的管道，这些管道被称为斜管。
液体进入斜管沉淀池后，由于重力作用，其中的固体颗粒将沿着管道向下沉降，而清洁的液体则会从管道的顶部排出。
斜管沉淀池的斜角度可以根据具体需求进行调整，一般来说，斜角度越大，沉淀效果越好。
此外，斜管的长度和直径也会影响沉淀效果，通常情况下，长度越长，直径越小的斜管沉淀池可以达到更好的分离效果。
通过调整这些参数，斜管沉淀池可以处理不同类型的液体，并根据需要设定所需的沉淀效果。
二、斜管沉淀池的优势1. 高效分离：斜管沉淀池能够快速而有效地将固体颗粒与液体分离开来。
由于斜管沉淀池的结构，固体颗粒可以沿着管道的斜角度沉降，从而大幅度减少沉降时间，提高分离效率。
2. 较小的占地面积：相比其他类型的沉淀池，斜管沉淀池需要的占地面积相对较小。
由于其独特的结构和工作原理，斜管沉淀池能够在有限的空间内完成高效的分离过程。
3. 简单的操作和维护：斜管沉淀池的操作和维护相对简单。
由于其结构简单，并且没有复杂的机械部件，只需要定期清理沉淀物即可保持斜管沉淀池的正常运行。
4. 适用于多种应用：由于其高效的分离能力，斜管沉淀池广泛应用于水处理和污水处理过程中。
它可以用于去除悬浮固体颗粒、沉淀悬浮液、回收有用物质等。
三、斜管沉淀池的应用1. 污水处理：斜管沉淀池在污水处理过程中起到了重要的作用。
通过将污水进入斜管沉淀池，固体颗粒会沉降到底部，从而净化污水。
这种污水处理方式适用于城市生活污水、工业废水等。
2. 水处理：斜管沉淀池也常用于水处理过程中去除水中的悬浮物。
它可以作为水处理系统的一部分，帮助净化水源，提供清洁的饮用水和工业用水。
平流沉淀池斜管沉淀池原理
平流沉淀池斜管沉淀池原理1.平流沉淀池原理：平流沉淀池是一种通过控制水流速度将悬浮物质从废水中隔离出来的设备。
其原理是利用水流速度和液体的密度差异，提供足够的停留时间，使悬浮物质沉淀下来。
首先，将含有悬浮物质的废水引入平流沉淀池，然后通过调节进水流量和设计好的水位来实现水流速度的控制。
当废水进入池内时，经过自然流动或通过搅拌等方式，使废水中的悬浮物质混合均匀。
随后，废水在池内停留一定时间，这个时间足够长，以使废水内的悬浮物质通过重力的作用从水中沉淀下来。
最后，通过底部的泥层收集系统，将沉淀下来的污泥排出，而经过沉淀的清水则从出水口流出。
2.斜管沉淀池原理：斜管沉淀池是一种利用斜管结构将废水中的悬浮物质分离出来的设备。
其原理是通过水流通过斜管时产生的离心力将悬浮物质分离。
斜管沉淀池的工作原理如下：首先，含有悬浮物质的废水从进水口进入斜管沉淀池，经过预处理后，废水进入斜管部分。
斜管部分是由一系列斜放的管道组成，每根管道的上端与水池的底部连接，下端则向上倾斜。
当废水通过斜管时，水流受到离心力的作用，悬浮物质受到离心力的作用从水流中分离出来，最终沉积在斜管的底部。
由于斜管设计为倾斜，悬浮物质逐渐沿斜管底部下降，并集中在斜管底部的泥污槽或泥浆收集器中。
而清水则从斜管的顶部沿着斜管流出。
为了保持斜管的正常工作和沉淀效果，需要定期清理污泥。
总结：平流沉淀池和斜管沉淀池都是通过调节水流速度和利用重力原理使悬浮物质沉淀下来的设备。
平流沉淀池利用调节进水流量和水位的方式控制水流速度，而斜管沉淀池利用斜放的管道结构以及离心力将悬浮物质分离。
这两种沉淀池都能有效地去除废水中的悬浮物质，并达到污水处理的要求。
第三节--斜管沉淀池
长度中扣除无效长度0.5m。 所以：净出口面积 A’=（5.5-0.5）*12/1.03=58m2 池子总高度H=4.67m 3、校核 V=Q/A’=0.18/58sin60=3.6mm/s ？？？ R=d/4=25/4=6.25mm Re Fr T=l/v=1000/3.6=280s=4.6min
求
絮 疑
池
穿孔集水管
穿孔排泥管 Ⅱ-Ⅱ剖面
500
清水区
斜管区 配水区
积泥区
①配水区：高度≮1.5m，配水图均7匀-12(整斜流管设沉施淀)池 ，示 配意 水孔流速一般＜0.15m/s ②斜管区：斜管长一般1m,管径25～35mm(正六边形)，
斜管安装方向宜反向进水，斜管倾角宜60°（？？？） ③清水区：高度≮1m，出水均匀（穿孔管或穿孔集水槽集水，集水槽间距≤1.5m） ④积泥区：高度应根据沉泥量、污泥浓缩程度和排泥方式定
斜管沉淀池
三、特点
穿孔集水管
絮 疑 池
500
清水区
穿孔排泥管
斜管区 配水区
积泥区
优点：
Ⅱ-Ⅱ剖面
1.沉淀面积增大；
图 7-12 斜管沉淀池示意
2.沉淀效率高，产水量大；
3.水力条件好，Re小，Fr大，有利于沉淀；
缺点：
1.由于停留时间短，其缓冲能力差；
2.对混凝要求高；
3.维护管理较难，使用一段时间后需更换斜
第三节 斜管沉淀池
一、理论来源
浅池理论
E ui ui
u0
Q A
减小水力半径
斜板（管）沉淀池的沉淀面积明显大于平流式沉淀 池，因而可提高单位面积的产水量或提高沉淀效率。
二、 分类
异向流 同向流 侧向流
水质工程学斜管沉淀池
水质工程学斜管沉淀池斜管沉淀池是水处理工程中一种常用的工艺设施。
它通过利用重力沉降原理和斜板或斜管的倾斜角度，将悬浮颗粒物与水分离，达到净化水体的目的。
本文将介绍斜管沉淀池的原理、分类、优缺点及应用。
原理斜管沉淀池基于重力沉降原理，当悬浮颗粒物输送到水面和斜板或斜管之间时，由于离心力的作用，颗粒物在斜板或斜管的作用下向下流动，而水则从斜板或斜管的下方流出。
与传统沉淀池相比，斜管沉淀池除了利用重力沉降因素以外，还加入了水流切割和运动加速的因素。
这种组合作用可以使得悬浮颗粒物在斜板或斜管上的停留时间更长，从而提高沉淀效果。
分类在实际应用中，斜管沉淀池根据不同的参数以及工艺要求，可以分为不同的类型。
斜板式斜管沉淀池斜板式斜管沉淀池是常见的一种类型，它采用固定的斜板将水体分隔为上下两个区域。
通过调整斜板的倾斜角度可以控制悬浮颗粒物的沉降速度，以达到不同的沉淀效果。
此外，斜板式斜管沉淀池的结构简单，易于安装和维护。
四角斜管沉淀池四角斜管沉淀池是针对不同物质高度和宽度比之间不同的情况设计的一种斜管沉淀池。
相比较其他斜管沉淀池，四角斜管沉淀池结构更为复杂，但它也有着相应的沉淀效果提升。
四角斜管沉淀池在排水处理、废水处理以及生活污水处理中有着广泛的应用。
优缺点优点1.斜管沉淀池具有沉淀有效、占用面积小和处理量大的优点。
2.在沉淀池内不需要加药，对环境友好，且运行成本低。
3.斜管沉淀池有着较强的适应性，适用范围广。
缺点1.斜管沉淀池对颗粒物的大小、种类和浓度均有一定要求，如果颗粒物过于稀小，则沉淀效果会差一些。
2.斜管沉淀池一般需要较大的处理高度，可靠性不如其他水处理设备，需要定期检修和维护。
应用斜管沉淀池在环保、污水处理、制药、电力等领域得到了广泛应用。
最常见的是在生活污水处理中用来处理大量的污水，以及在市政废水处理中去除污水中的有机颗粒物。
此外，在钢铁冶金、矿山选矿等工业领域，斜管沉淀池也可用于沉淀和脱水。
斜管沉淀池是一种常用的水处理设备，它具有沉淀有效、占用面积小和处理量大等优势，并且在环保、污水处理、制药、电力等领域得到了广泛的应用。
斜管沉淀池的原理和特点
斜管沉淀池的原理和特点
概述
斜管沉淀池是一种用于固液分离的设备，广泛应用于水处理、污水处理、矿产加工等行业。
本文将介绍斜管沉淀池的原理、结构及特点。
原理
斜管沉淀池的基本原理是利用重力加速度对悬浮物进行沉降分离。
将含有悬浮物的液体通过斜管进入沉淀池，液体在经过斜管的过程中产生旋涡，使悬浮物沉淀到池底，清水从出口流出。
在斜管沉淀池中，悬浮物在沉淀过程中会形成一个沉淀槽，沉淀槽中的悬浮物体积逐渐增大，沉淀效果也会逐渐变差。
结构
斜管
斜管是斜管沉淀池的核心部件，主要作用是将含有悬浮物的液体经过斜管进入沉淀池。
斜管的角度、长度和数量等参数会影响到沉淀池的处理效果。
沉淀池
沉淀池是斜管沉淀池的主体结构，一般由圆形或矩形的水箱组成。
沉淀池的大小、形状及深度等参数会影响到沉淀池的处理能力。
收集系统
收集系统是沉淀池的出口部分，主要作用是收集经过沉淀的水。
特点
处理效果好
斜管沉淀池的处理效果好，能够有效分离水中的悬浮物。
维护成本低
斜管沉淀池的结构简单，清理维护相对容易，成本低。
占地面积小
斜管沉淀池结构紧凑，占用的面积相对较小，适用于空间受限的场合。
具有适应性强
斜管沉淀池适用于不同类型和浓度的悬浮物及液体的处理，具有较强的适应性。
结论
斜管沉淀池是一种结构简单、处理效果好、运行成本低的固液分离设备，有广
泛的应用前景。
在使用斜管沉淀池时，需要根据具体情况选择合适的斜管角度、长度和数量等参数，以获得最佳的处理效果。
斜板(管)沉淀池.
第四节沉淀池四、斜板（管）沉淀池斜板、斜管沉淀池是根据浅层沉降原理没汁的新型沉淀池。
与普通沉淀池比较，它有容积利用率高和沉降效率高的明显优点。
（一）浅层沉降原理设有一理想沉淀池，其沉降区的长、宽、深分别为L、B和H，表面积为A，处理水量为Q，表面负荷为q0，颗粒沉速为u0，则由公式(3-19)，可得Q=u0A。
由此可见，在A一定的条件下，若增大Q，则u0成正比增大，从而使u≥u0。
的颗粒所占分率(1-p0)和u＜u0的颗粒中能被除去的分率u／u0都减小，总沉降效率ET相应降低：反之，要提高沉降效率，则必须减小u0，结果Q成正比减小。
以上分析说明，在普通沉淀池中提高沉降效率和增大处理能力相互矛盾，二者之间呈此长被落的负相关关系。
但是，如果象图3-10那样，将沉降区高度分隔为n层，即n个高度为h＝H／n的浅层沉降单元，那末在Q不变的条件下，颗粒的沉降深度由H减小到H／n，可被完全除去的颗粒沉速范围由原来的u≥u0扩大到u≥u／n，沉速u＜u0的颗粒中能被除去的分率也由u/u0增大到n u／u0，从而使公值大幅度提高；反之，在E T值不变，即沉速为u0的颗粒在下沉了距离h后恰好运动到浅层的右下端点，那末由u0／v`=h／L和h＝H／n可得v`＝n v，即n个浅层的处理水量Q`＝HBnv=nQ，比原来增大了n倍。
显然，分隔的浅层数愈多，E T值提高愈多或Q`值增加愈多。
图3-10 浅层沉降示意图此外，沉淀池的分隔还能大大改善沉降过程的水力条件，当水以速度v流过当量直径为d e的断面时，雷诺数Re＝d e vρ1/μ，d e＝4R(R为水力半径)。
若原沉淀池内水流的雷诺数为Re，则分隔为n个浅层后的雷诺数Re`＝(B+H)Re／(nB+H)。
如果再沿纵向将池宽B也分为n格，即相当于n2个管形沉降单元，那末其雷诺数Re"＝Re／n。
显然，只Re"＜R`＜Re。
实际上，普通沉淀池中，Re＝4.O ×103-1.5×105，水流处于紊流状改而在斜板和斜管沉淀池内则可分别降至500和100，远小于各自的层流临界雷诺数103和2.0×lO3，可使颗粒在稳定的层流状态下沉降。
什么叫斜板、斜管沉淀池
什么叫斜板、斜管沉淀池?根据沉淀理论，沉淀的效果与沉淀面积和沉降高度有关，与沉降时间关系不大。
因此，增加沉淀面积、降低沉降高度可以提高沉淀效果。
斜板、斜管沉淀池就是根据这个原理进一步发展了平流沉淀池。
斜板、斜管沉淀池如图2-2-4所示，是在池中安放一组排叠成有一定坡度的平板或管道，被处理的水从管道或平板的一端，流向另一端，这相当于很多很多个很浅很小的沉淀池组合在一起。
由于平板的间距和管道的管径较小，所以水流在此处成为层流状态。
因此，当水在各自的平板或管道之间流动时，各层隔开互相不干扰，为水中固体颗粒的沉降创造十分有利的水力条件，从而也提高了水处理效果和能力。
斜板、斜管沉淀池的特点是∶（1）增加了沉淀面积由于沉淀池的截留速度v o =处理水量Q，它是指沉淀池中能沉淀面积F够全部去除最小颗粒的沉淀速度，对于斜板、斜管沉淀池来说，它的沉淀面积比平流沉淀池的面积大得多。
如果说，要去除同样大小的颗粒，也即截留速度（或沉淀速度）v 相同时，处理水量增加的倍数，相当于沉淀面积增加的倍数。
由于斜板、斜管沉淀池增加了沉淀面积，因此相应地，也就增加了水处理量，并达到同样的处理效果。
（2）水力条件的改善主要是斜管的管径、斜板的间距在足够小时，水流处于层流状态，即雷诺数Re在500以下，一般只有30～300。
此时，颗粒的沉降不受水流的干扰，提高了沉降的稳定性。
颗粒沉降的路程短，因而缩短了沉降时间。
斜板、斜管沉淀池对于小城镇的水处理是简单易行的，对于改造平流沉淀池以提高处理水量也是行之有效的。
但大型的斜板、斜管沉淀池还需要不断完善排泥系统，如作为饮用水处理还需注意杀菌问题。
斜管沉淀池
设计参数
(1)斜板（管）之间间距一般不小于50mm，斜板（管）长一般在1.0-1.2m左右； (2)斜板的上层应有0.5-1.0m的水深，底部缓冲层高度为1.0m。斜板（管）下为废水分布区，一般高度不小 于0.5m，布水区下部为污泥区； (3)池出水一般采用多排孔管集水，孔眼应在水面以下2cm处，防止漂浮物被带走； (4)废水在斜管内流速视不同废水而定，如处理生活污水，流速为3-5mm/s。 (5)斜板(管)与水平面呈60°角，斜板净距(或斜管孔径)一般为80～100mm。
谢谢观看
斜管沉淀池
沉淀区内设有斜管的沉淀池
目录
ቤተ መጻሕፍቲ ባይዱ
01 简介
03 浅池理论原理
02 优点 04 设计参数
斜管沉淀池是指在沉淀区内设有斜管的沉淀池。组装形式有斜管和支管两种。在平流式或竖流式沉淀池的沉 淀区内利用倾斜的平行管或平行管道（有时可利用蜂窝填料）分割成一系列浅层沉淀层，被处理的和沉降的沉泥 在各沉淀浅层中相互运动并分离。
简介
根据其相互运动方向分为逆（异）向流、同向流和侧向流三种不同分离方式。每两块平行斜板间（或平行管 内）相当于一个很浅的沉淀池 。
优点
优点是： ①利用了层流原理，提高了沉淀池的处理能力； ②缩短了颗粒沉降距离，从而缩短了沉淀时间； ③增加了沉淀池的沉淀面积，从而提高了处理效率。 这种类型沉淀池的过流率可达36m3/（m2.h）,比一般沉淀池的处理能力高出7-10倍，是一种新型高效沉淀设 备。并已定型用于生产实践。优点：去除率高，停留时间短，占地面积小 。
浅池理论原理
设斜管沉淀池池长为L，池中水平流速为V，颗粒沉速为u0，在理想状态下，L/H=V/ u0。可见L与V值不变时， 池深H越浅，可被去除的悬浮物颗粒越小。若用水平隔板，将H分成3层，每层层深为H/3，在u0与v不变的条件下， 只需L/3，就可以将u0的颗粒去除。也即总容积可减少到原来的1/3。如果池长不变，由于池深为H/3，则水平流 速可增加到3v，仍能将沉速为u0的颗粒除去，也即处理能力提高3倍。同时将沉淀池分成n层就可以把处理能力提 高n倍。这就是20世纪初，哈真（Hazen）提出的浅池理论 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、加速澄清池 二、水力循环澄清池 三、脉冲澄清池
No. 28
一、加速澄清池
No. 29
1920年 美国 infilco公司发明的 1935年有工程实例 1965年我国开始使用 一反应区容积:(15－20分)*Q 二反应区容积:(7－10分)*Q 分离区v上＝1－1.2 mm/s t总＝1－1.5h，比平流式快 需定期排泥 回流泥量Q’＝3－5Q V第2：V第1：清水区＝1：2：7
改善措施 • 1、改善悬浮物的沉淀性能 • 2、改进沉淀池的结构 • 1、投加混凝剂、助凝剂等化学药剂 • 2、斜板斜管沉淀池
内容 • 1、浅池沉降的原理 • 2、构造 • 3、计算
1、浅池沉降的原理 、
（一）增加沉淀池的面积
• u0=Q/A • 1:Q不变,则增大沉淀池的面积,就可 1:Q不变 则增大沉淀池的面积, 不变, 以减小u 以减小u0,那么就可以有更多的悬浮 物沉下,提高沉淀效率. 物沉下,提高沉淀效率. • 2:t=H/u0,若保持u0不变,则随着有效 若保持u 不变, 水深H的减小,沉淀时间t 水深H的减小,沉淀时间t就按比例 缩短,从而减小了沉淀池的体积. 缩短,从而减小了沉淀池的体积.
No. 30
优点： 处理效果好，稳定，适应性强, 适用于大、 中水厂 缺点： 机电维修 启动时有时需人工加土和加大加药量
Hale Waihona Puke No. 31二、水力循环澄清池
No. 32
设计参数
喷嘴速度过大、过小都不行，v＝4－7m/s 喉管v＝2－3m/s 一反应室出口v=60mm/s t＝15－30s 二反应室下降v＝40－50mm/s 出口v＝5mm/s t＝80－100s 分离区v＝1－1.2mm/s, t＝1h 回流泥量＝2－4Q
µ v2 （二）改善了水力条件 Fr = gR • 在同一过水断面上分层或分格，使断面 在同一过水断面上分层或分格， 的湿周增大，水力半径（面积／湿周） 的湿周增大，水力半径（面积／湿周） 减小，从而降低了雷诺数Re， 减小，从而降低了雷诺数Re，使其远 小于500(在30~300之间 增大了弗罗德 之间), 小于500(在30~300之间),增大了弗罗德 Fr,水流处于层流状态 水流处于层流状态， 数Fr,水流处于层流状态，颗粒沉降效 果会得到改善
2 构造 • 根据水流和泥流的相对方向,可将斜板 根据水流和泥流的相对方向, 斜管沉淀池分为异向流 逆向流) 异向流( 斜管沉淀池分为异向流(逆向流)、同 向流和测向流（横向流）三种类型 类型， 向流和测向流（横向流）三种类型， 其中异向流应用的最广。 其中异向流应用的最广。 • 异向流的特点：水流向上、泥流向下 异向流的特点：水流向上、 倾角60度 ，倾角60度。
No. 33
优点：不需机械搅拌，结构简单 缺点：反应时间短，运行不稳定，泥渣回 流控制较难，适应性差，适用于小水厂。
No. 34
三、脉冲澄清池
No. 35
靠脉冲方式进水，悬浮层发生周期性的收 缩和膨胀： 1）有利于颗粒和悬浮层接触；2）悬浮层 污泥趋于均匀。 配水方式：紊流板 充水时间：25－30s 25 30s 放水时间：6－10s 1956年法国首先发明 工作稳定、单池面积大、造价低，但周期 不易调整。
• 断面形状：圆形、矩形、方形、多边 断面形状： 形 • 除圆形以外，其余断面均可同相邻断 面共用一条边。 • 水力半径 R>d/3 ---------斜板 • R≤d/3 --------斜管 • 斜管比斜板的水力条件更好。 • 材质： 材质： • 轻质，无毒；纸质蜂窝、薄塑料 板（硬聚氯乙烯、聚丙烯）
No. 36
四、悬浮澄清池
No. 37
No. 38
3、气泡的稳定性 、
气浮中要求气泡具有一定的分散度和稳定性。气 泡粒径在100µ左右为好。 洁净水中： 气泡常达不到气浮要求的细小分散度 →洁净水表面张力大，气泡有自动降低自由能的 倾向，即气泡合并。 稳定性不好 →缺乏表面活性物质的保护，气泡易破灭，不稳 定。即使悬浮物已附着在气泡上也易重新脱落会 水中 加入起泡剂（一种表面活性物质），保护气泡的 稳定性。
斜板斜管沉淀池示意图
l
No. 16
B是沉淀池宽度
No. 19
No. 20
缺 陷
1\单位面积上的泥量增加,如排泥不畅,将产 生反泥现象,使出水水质恶化; 2\水在池中停留时间短,若水质水量变化较 大,来不及调整运行,耐冲击负荷的能力差. 3\斜板或斜管管径较小,若施工质量欠佳,造 成变形,容易在管内或板间积泥. 4\斜板或斜管在上部阳光的照射下会滋生大 量的藻类.
No. 39
• 在工程应用上，采用分层沉淀池，排 在工程应用上，采用分层沉淀池， 泥十分困难，所以， 泥十分困难，所以，一般将分层的隔 板倾斜一个角度，以便自行排泥， 板倾斜一个角度，以便自行排泥，这 种形式即为斜板沉淀池， 种形式即为斜板沉淀池，如各斜板之 间还进行分格，即为斜管沉淀池。 间还进行分格，即为斜管沉淀池。
4.3 斜板、斜管沉淀池
No. 1
历史
1904年 Hazen 提出 1945年 Camp认为池浅为好 1955年 多层沉淀池产生（Fr和Re可以同 时满足） 1959年 日本开始应用斜板 1972年 中国汉阳正式应用
No. 2
普通沉淀池的缺点 • 悬浮物质的去除率不高（一般只有 40％～70％） • 体积庞大、占地面积多。
No. 24
No. 25
No. 26
4.4澄清池 4.4澄清池
常用于给水处理 需保持矾花一定浓度，通过排泥控制沉降 比在20－30％。 泥渣悬浮型（过滤型）：矾花容易冲出去， 但对细小矾花具有过滤作用，如悬浮澄清 池、脉冲澄清池。 泥渣循环型（分离型）：效果与上相反， 如机械加速澄清池、水力循环澄清池
No. 21
例题
生活污水流量500m3／h，悬浮物浓度 250mg/L，要求去除65％的悬浮物时，颗粒 截留速度为u0＝1.8m/h。设沉淀池个数为4， u 设计斜板沉淀池，斜板倾角为600。斜板内 水流上升流速v为3mm／s。 v
No. 22
No. 23
解
u0=1.8m/h=0.5mm/s 设计表面负荷u设=u0/1.5=0.33mm/s u u 斜板内水流的上升速度v采用3mm/s.
斜板斜管沉淀池的水流方向
• 斜板或斜管的长度通常在1～1.2m。 斜板或斜管的长度通常在1 1.2m。 • 为防止污泥堵塞或斜板变形，板间 为防止污泥堵塞或斜板变形， 垂直距离以80～120mm为宜 为宜。 垂直距离以80～120mm为宜。 • 斜管直径一般采用50~80mm。 斜管直径一般采用50~80mm。 • 用于给水处理时，不小于50mm，斜 用于给水处理时，不小于50mm， 管直径则采用25～35mm。 管直径则采用25～35mm。
Re =
vRρ
• 若将水深为H的沉淀池分隔为n个深为 若将水深为H的沉淀池分隔为n H/n的沉淀池 H/n的沉淀池,则当沉淀区长度为原来 的沉淀池, 长度的1/n时 长度的1/n时，就可以处理与原来沉淀 池相同的水量， 池相同的水量，并达到完全相同的处 理效果。 理效果。 • 这说明沉淀池越短，就能缩短沉淀时 这说明沉淀池越短， 这就是浅池沉降高效的原理 浅池沉降高效的原理。 间。这就是浅池沉降高效的原理。
