7 实训:气门组的拆装
气门组的拆装

, 防
偏
斜
上
大
下
小
,
呈
锥
形
制定计划
活学活用
5、从上至下取下气门
4、取下气门弹簧座及气门弹簧
6、摆放整齐
制定计划 活学活用
排气门
进气门
气门组的组成
锁片
气门弹簧
气门弹簧座
制定计划 活学活用
1、清洁气门、气缸盖表面、气门座
2、从下至上装入气门
进
大
排
小
,
防
进气门 排气门
装 错
制定计划
3、压紧气门弹簧
评价反馈
ห้องสมุดไป่ตู้
牛刀小试
一、以小组为单位,对任务完成情况进行成果展示和反思。 二、小组在成果展示过程中进行组内互评和教师点评。
作业布置
为补偿零件受热后的膨胀量
完善无瑕
1、回答气组拆装流程? 2、气门的分类及结构组成?
再见 THANK YOU
活学活用
压紧位置需注意,保证中心垂直(同拆卸)。
4、装入气门锁片
不 急 不 躁 找 入 口
5、松开气门拆装钳
6、检查气门锁片安装情况 用橡皮锤轻敲锁片,确认锁片是否安装到位。
7、还原气门拆装钳
实施计划、检查控制
牛刀小试
一、每组分配好任务,进行动手操作。 二、操作过程进行巡回指导 三、过程评估员进行考核
知识点回顾
1.气门传动组的组成
知识点回顾
一、 气门组零件的结构
气门组组要是由:
气门、 气门座、 气门导管、 气门弹簧、 弹簧座圈、 气门锁夹等零件组成的。
课程导入
张先生有一辆桑塔娜,行驶了6万公里,可是最近他发现他的爱车在启动的情况下,点火多 次不能启动,感觉到加速无力,油门踏板发闷,并且排气管时有冒蓝烟或放炮现象,其它 系统正常,问题出现在机械故障。
教案范例气门组拆装

教案范例气门组拆装一、教学目标1. 了解气门组的基本结构及其作用2. 掌握气门组的拆装方法与步骤3. 培养学生的动手操作能力和团队协作精神二、教学内容1. 气门组的基本结构气门气门导管气门座气门弹簧2. 气门组的作用控制气缸进气和排气保证发动机正常工作3. 气门组的拆装方法与步骤拆卸气门组拆卸气门弹簧取出气门安装气门组安装气门安装气门弹簧三、教学准备1. 教室环境:通风、光线充足、安全设施完善2. 教学设备:汽车发动机模型、工具箱、安全防护用品3. 辅助材料:教学PPT、实物图、操作手册四、教学过程1. 导入新课:介绍气门组的基本结构和作用2. 理论讲解:讲解气门组的拆装方法与步骤3. 实操演示:演示气门组的拆装过程4. 学生实操:学生分组进行气门组的拆装练习五、教学反思本节课结束后,教师应认真反思教学效果,针对学生的掌握情况调整教学方法,以提高学生的动手操作能力和团队协作精神。
关注学生的安全意识和规范操作,确保教学过程的顺利进行。
六、教学评估1. 学生自评:学生在课后对自己的操作进行自我评估,包括操作的正确性、熟练程度以及团队协作等方面。
2. 同伴评价:学生之间相互评价,给出对方的操作意见和建议。
3. 教师评价:教师根据学生的操作过程和结果进行评价,给予肯定和指导。
七、安全注意事项1. 操作过程中应佩戴好个人防护用品,如手套、护目镜等。
2. 确保发动机处于熄火状态,避免意外伤害。
3. 拆装工具应选用合适的尺寸,避免过度用力损坏零件。
4. 注意周围环境安全,防止工具掉落伤人。
1. 讲解其他发动机部件的拆装方法,如曲轴轴承、活塞等。
2. 介绍发动机的维护保养知识,提高学生的汽车维修技能。
九、课后作业1. 复习气门组的拆装方法与步骤,巩固所学知识。
2. 观察汽车发动机的运行原理,了解气门组在工作中的作用。
本节课通过讲解和实操,使学生掌握了气门组的拆装方法,提高了学生的动手操作能力。
在教学过程中,教师应关注学生的安全意识和规范操作,培养学生的团队协作精神。
气门拆装实验报告

一、实验目的1. 了解汽车发动机气门的结构和工作原理。
2. 掌握气门拆装的步骤和注意事项。
3. 培养动手操作能力和故障排除能力。
二、实验原理汽车发动机气门是发动机配气机构的重要组成部分,其主要作用是控制进气和排气过程。
气门拆装实验通过对气门的拆卸和组装,使学生了解气门的结构、工作原理以及拆装过程。
三、实验器材1. 汽车发动机气门一套2. 气门拆装工具一套3. 磁力棒4. 钳子5. 钢丝刷6. 气门油封拔取钳7. 防护眼镜8. 气门弹簧压缩工具9. 气门锁片四、实验步骤1. 气门拆卸(1)确认气门组位置,认识气门拆装专用工具,选择合适大小的气门拆装接头和接杆。
(2)组装气门组的拆装工具,将其组装到气缸盖中所需拆卸的位置,一边固定,一边调整。
(3)调整气门组拆装工具,压缩气门弹簧。
(4)用一字起沾黄油,取出气门锁片,拆松气门组专用拆装工具。
(5)取出气门弹簧座、气门弹簧、气门。
(6)使用磁力棒吸取气门弹簧锁片,若锁片无法以磁力棒吸取,使用另一段将锁片挑松。
(7)拆卸气门油封,使用气门油封拔取钳拔取气门油封。
(8)拆卸之后,零配件按顺序排列。
2. 气门检查(1)气门外观目视检测:气门座部位点腐蚀、头部锥面厚度、气门杆部弯曲、气门杆部点蚀磨损、锁片槽磨损、气门杆顶端磨损。
(2)气门长度检测。
(3)气门头部直径检测。
(4)气门锥面上的接触面宽度检测。
3. 气门组装(1)按照先拆后装的顺序,依次安装。
(2)安装气门弹簧时,注意将其压缩到位。
(3)安装气门锁片,确保其牢固。
(4)安装气门油封,使用气门油封拔取钳。
(5)安装气门,确保气门与气门座接触良好。
(6)组装完成后,检查气门间隙,确保符合要求。
五、实验结果与分析通过本次实验,掌握了汽车发动机气门的拆装步骤和注意事项。
在拆卸过程中,应注意以下几点:1. 操作过程中,要轻拿轻放,避免损坏气门及气门座。
2. 使用专用工具,避免使用不当工具损坏气门。
3. 拆卸过程中,注意零配件的顺序和位置,便于组装。
气门的拆装

本周实训课题;气门的拆装知识目标:
1、认知气门组的组成、结构。
2、掌握相关理论知识及技术标准应用。
能力目标:
1、能按照技术工艺熟练拆装气门。
一、拆卸:
1、在气门弹簧及弹簧座上做好标记。
2、将缸盖立起,将气门弹簧压缩器松开对准要拆卸气门,压缩气门弹簧。
3、取下锁片,按顺序摆放好。
4、打开气门弹簧压缩器并移开(清洁)。
5、取下上弹簧座、弹簧(注意螺距和方向区别)。
6、取下下弹簧座、气门。
7、零件摆放整齐,清洁整理工具,清洁工位。
二、安装:
1、清洁缸盖。
2、安装气门:将杆部涂层薄机油,插入气门导管。
3、安装下弹簧座、弹簧、上弹簧座。
4、用气门弹簧压缩器,将弹簧压缩,露出气门尾部锁片槽。
5、安装锁片(注意方向),可涂少许润滑脂(防止掉落)。
6、松开气门弹簧压缩器,用橡胶锤轻击气门尾部,使弹簧座及锁片就位。
6.气门组的拆装

汽车类专业学生专业技能考试考核类型:基本技能考核题
试题编号:06
项目名称:气门组的拆装
一、考点准备
1、工位要求
(1)考场应明亮、卫生、整洁,设备仪器及工量具应准备到位;
(2)每个操作工位场地面积不小于10平方米;
(3)所有工量具都存放于工具箱内;
(4)所有操作均在操作台上完成。
2、工具仪器设备清单(每工位配置)
3、辅助材料清单
二、考生注意事项
1、考生在考试过程中不得打手机,不得与他人交流;
2、其他与考试无关人员不得进入考场;
3、考试完毕的学生应马上离开考场。
附件1:评分标准(考官用)
附件2:操作工单(学生用)
气门组的拆装评分标准
考核起止时间:选手签号:监考员签字:
气门组的拆装操作工单考核日期:选手签号:。

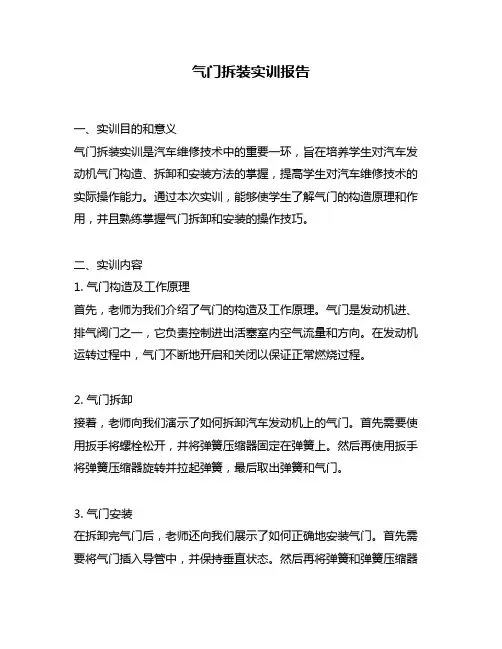

气门拆装实训报告

气门拆装实训报告一、实训目的和意义气门拆装实训是汽车维修技术中的重要一环,旨在培养学生对汽车发动机气门构造、拆卸和安装方法的掌握,提高学生对汽车维修技术的实际操作能力。
通过本次实训,能够使学生了解气门的构造原理和作用,并且熟练掌握气门拆卸和安装的操作技巧。
二、实训内容1. 气门构造及工作原理首先,老师为我们介绍了气门的构造及工作原理。
气门是发动机进、排气阀门之一,它负责控制进出活塞室内空气流量和方向。
在发动机运转过程中,气门不断地开启和关闭以保证正常燃烧过程。
2. 气门拆卸接着,老师向我们演示了如何拆卸汽车发动机上的气门。
首先需要使用扳手将螺栓松开,并将弹簧压缩器固定在弹簧上。
然后再使用扳手将弹簧压缩器旋转并拉起弹簧,最后取出弹簧和气门。
3. 气门安装在拆卸完气门后,老师还向我们展示了如何正确地安装气门。
首先需要将气门插入导管中,并保持垂直状态。
然后再将弹簧和弹簧压缩器固定在气门上,使用扳手旋转弹簧压缩器并将弹簧拉起,最后将螺栓拧紧即可。
三、实训过程1. 实验准备在实验前,老师向我们介绍了实验所需的工具和材料,并对操作流程进行了详细的讲解。
随后,我们开始准备工具和材料,并对实验场地进行清洁消毒。
2. 实验操作在实验过程中,老师对我们进行了现场指导,在学生们的努力下,成功完成了气门的拆卸和安装操作。
期间出现一些小问题,但都得到了及时解决。
3. 实验总结通过本次实训,我们深刻认识到了汽车发动机中各个零部件的重要性以及它们之间的联系。
同时也发现,在实际操作中需要注意细节,并严格按照操作流程进行操作才能保证安全和成功。
四、实训收获通过本次实训,我们掌握了气门的构造原理和作用,并且熟练掌握了气门拆卸和安装的操作技巧。
在实验过程中,我们也体会到了团队合作的重要性,并且锻炼了自己的动手能力和操作技能。
这些都为我们今后从事汽车维修工作打下了坚实的基础。
五、注意事项1. 在操作过程中要注意安全,避免发生意外。
2. 操作前需要对所使用的工具和材料进行检查,确保其完好无损。
教案范例气门组拆装

教案范例:气门组拆装一、教学目标1. 了解气门组的基本结构及其作用。
2. 掌握气门组的拆卸与安装方法。
3. 培养学生的动手操作能力和团队协作精神。
二、教学内容1. 气门组的基本结构气门气门导管气门弹簧气门座2. 气门组的作用控制气缸进气和排气保证发动机正常工作3. 气门组的拆卸与安装方法拆卸气门组:注意事项、工具使用、拆卸顺序检查气门组零部件:气门、气门导管、气门座等安装气门组:注意事项、安装顺序、调整气门间隙三、教学过程1. 导入:讲解气门组在发动机中的重要性,引发学生兴趣。
2. 理论讲解:介绍气门组的基本结构、作用及拆装方法。
3. 示范操作:演示气门组的拆卸与安装过程,强调注意事项。
4. 学生实操:分组进行气门组的拆卸与安装,教师巡回指导。
5. 总结讲评:总结学生操作中的优点与不足,解答学生疑问。
四、教学方法1. 讲授法:讲解气门组的基本结构、作用及拆装方法。
2. 演示法:示范气门组的拆卸与安装过程。
3. 实践操作法:学生分组进行实操,培养动手能力。
4. 问答法:解答学生疑问,巩固知识点。
五、教学资源1. 教学PPT:展示气门组的基本结构、作用及拆装方法。
2. 实车:用于学生实操练习。
3. 工具:拆卸与安装气门组所需的工具。
4. 安全防护用品:如安全帽、防护眼镜等。
六、教学评价1. 学生能熟练描述气门组的基本结构及其作用。
2. 学生能正确操作拆卸与安装气门组。
3. 学生能理解气门间隙调整的重要性。
七、教学拓展1. 介绍其他发动机部件的拆装方法,如活塞组、曲轴等。
2. 讲解气门组故障现象及原因,提高学生的故障诊断能力。
八、教学注意事项1. 确保实车安全,避免学生在操作过程中受伤。
2. 教师需全程关注学生操作,确保操作正确。
3. 提醒学生注意工具的使用,防止损坏设备。
九、教学反馈1. 课后收集学生实操作品,评估操作规范性。
2. 听取学生对教学内容的建议和意见,不断优化教学方法。
3. 观察学生在课堂上的参与度,提高教学效果。
7 实训:气门组的拆装

导管安装为过盈配合,最好用专用工具压入。
2、安装气门油封
将气门油封图上机油用专用工具安入。
提示:检查气门油封规格是否符合要求。
3、安装气门
在气门杆上涂上机油装入气门。
提示:(1)、检查气门是否符合规格要求。
(2)、区分进排气门,不要装错。
(3)、如若使用原车旧气门,应注意各缸气门不可互换。
提示:拆卸时将液压挺柱做上标记,液压挺柱不可互换。
3、用气门弹簧拆装钳将气门弹簧座压下,取出气门弹簧锁片和气门弹簧。
4、取出各缸的进、排气门。
提示:拆卸时将气门必须做上标记,气门不可互换。
5、用气门油封钳取出气门油封。
6、用专用工具取出气门导管。
三、气门组的安装
1、安装气门导管。
将气门导管涂上机油后用专用工具从凸轮轴端压入气缸盖到规定位置。
教案
授课
题目பைடு நூலகம்
4实训:气门组的拆装
审批
签字
月日
授课
时数
2
教具
气缸盖总成,气门弹簧拆装钳
授课
班级
授课
时间
教学
目标
1、了解发动机气门组的组成
2、掌握发动机气门组的拆装步骤
教学
重点
难点
重点:了解气门组的组成及装配关系
难点:发动机气门组的拆装步骤及要点
教学内容、方法及过程
附记
组织教学实训室上课安全注意事项提示
一、实训前准备工作
二、气门组的拆卸步骤
三、气门组的安装步骤
后记
4、装入气门弹簧
提示:(1)安装前检查气门弹簧高度是否符合要求。
(2)检查气门弹簧是否变形、裂纹和折断等损坏情况。
气门组拆装的操作工艺流程实训报告

气门组拆装的操作工艺流程实训报告下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!气门组拆装的操作工艺流程实训报告1. 简介在汽车维修领域,气门组的拆装是一项关键的操作工艺。
气门的拆装实习报告

一、实习背景气门是发动机的重要组成部分,其主要作用是控制气缸内的气体流动,确保发动机正常工作。
为了更好地了解气门的结构、工作原理及拆装方法,提高自身的动手能力和实践操作能力,我参加了气门拆装实习。
二、实习目的1. 了解气门的结构、工作原理及拆装方法。
2. 培养动手操作能力,提高实践技能。
3. 深入理解汽车发动机工作原理,为今后从事相关领域工作打下基础。
三、实习内容1. 气门的结构及工作原理气门主要由气门头、气门杆、气门导管、气门弹簧、气门锁片等部件组成。
气门头负责密封气缸,气门杆用于连接气门头与气门导管,气门导管保证气门在发动机内的正确位置,气门弹簧用于保证气门在关闭状态下的密封性能,气门锁片用于固定气门弹簧。
气门的工作原理:当发动机工作时,气门通过凸轮轴的驱动,按照一定的工作顺序打开和关闭,实现气缸内气体的进气、压缩、做功和排气。
2. 气门的拆装方法(1)拆装气门弹簧① 将气门弹簧取出工具插入气门弹簧的凹槽中;② 用力拉出气门弹簧。
(2)拆装气门锁片① 用螺丝刀将气门锁片上的螺丝拧下;② 将气门锁片取出。
(3)拆装气门导管① 将气门导管套筒套在气门杆上;② 用扭力扳手拧下气门导管套筒,取出气门导管。
(4)拆装气门杆① 用螺丝刀将气门杆上的螺丝拧下;② 将气门杆取出。
(5)拆装气门头① 用螺丝刀将气门头上的螺丝拧下;② 将气门头取出。
3. 气门的组装方法(1)组装气门头① 将气门头安装在气门杆上;② 用螺丝刀将气门头上的螺丝拧紧。
(2)组装气门杆① 将气门杆插入气门导管;② 用扭力扳手拧紧气门导管套筒。
(3)组装气门导管① 将气门导管套筒套在气门杆上;② 用扭力扳手拧紧气门导管套筒。
(4)组装气门锁片① 将气门锁片安装在气门杆上;② 用螺丝刀将气门锁片上的螺丝拧紧。
(5)组装气门弹簧① 将气门弹簧插入气门杆的凹槽中;② 用气门弹簧取出工具将气门弹簧固定。
四、实习收获1. 通过实习,我对气门的结构、工作原理及拆装方法有了更加深入的了解。
气门组件拆装实习报告

一、实习目的通过本次气门组件拆装实习,使学生掌握气门组件的结构、工作原理及拆装方法,提高学生的动手能力,增强学生对汽车发动机工作的感性认识。
二、实习内容1. 气门组件的结构及工作原理(1)气门组件的结构:气门组件主要由气门、气门座、气门导管、气门弹簧、气门弹簧座、气门锁夹、气门杆等组成。
(2)气门组件的工作原理:当发动机工作时,气门组件根据气门的开闭,实现进气、排气等过程。
在进气过程中,气门开启,使新鲜空气进入气缸;在排气过程中,气门关闭,使燃烧后的废气排出气缸。
2. 气门组件的拆装方法(1)气门组件的拆卸①拆卸气门盖:首先,使用扳手将气门盖螺丝拧下,取下气门盖。
②拆卸气门弹簧:使用专用工具将气门弹簧取出。
③拆卸气门锁夹:使用专用工具将气门锁夹取出。
④拆卸气门杆:使用扳手将气门杆螺丝拧下,取下气门杆。
⑤拆卸气门导管:使用扳手将气门导管螺丝拧下,取下气门导管。
⑥拆卸气门座:使用专用工具将气门座取出。
(2)气门组件的组装①组装气门座:将气门座放入气缸盖的相应位置,使用专用工具将气门座固定。
②组装气门导管:将气门导管放入气缸盖的相应位置,使用扳手将气门导管螺丝拧紧。
③组装气门杆:将气门杆放入气缸盖的相应位置,使用扳手将气门杆螺丝拧紧。
④组装气门锁夹:将气门锁夹放入气缸盖的相应位置,使用专用工具将气门锁夹固定。
⑤组装气门弹簧:将气门弹簧放入气缸盖的相应位置,使用专用工具将气门弹簧固定。
⑥组装气门盖:将气门盖放入气缸盖的相应位置,使用扳手将气门盖螺丝拧紧。
三、实习过程1. 按照实习指导书的要求,了解气门组件的结构、工作原理及拆装方法。
2. 在实习老师的指导下,进行气门组件的拆卸和组装。
3. 注意拆装过程中的安全操作,如佩戴防护眼镜、手套等。
4. 记录拆装过程中的关键步骤和注意事项。
5. 完成实习报告,总结实习过程中的收获和体会。
四、实习收获1. 掌握了气门组件的结构、工作原理及拆装方法。
2. 提高了动手能力,学会了使用相关工具和设备。
汽车气门拆装实训报告

一、实训背景随着汽车行业的快速发展,汽车维修技术逐渐成为一门热门技能。
气门作为发动机的重要部件,其正常工作对于发动机的性能至关重要。
为了提高学生的实际操作能力和维修技能,本次实训以汽车气门拆装为主题,通过实践操作,使学生深入了解气门的结构、工作原理以及拆装方法。
二、实训目的1. 熟悉汽车气门的结构和功能;2. 掌握汽车气门的拆装步骤和注意事项;3. 提高学生的实际操作能力和维修技能;4. 培养学生的团队协作精神和严谨的工作态度。
三、实训内容1. 气门的结构及功能汽车气门主要由气门头、气门杆、气门导管、气门弹簧、气门锁夹等组成。
气门头负责导流气缸内的气体,气门杆连接气门头和气门导管,气门导管起到导向作用,气门弹簧保证气门关闭时的密封性,气门锁夹防止气门在高温下发生变形。
2. 气门的拆装步骤(1)拆卸气门室盖:使用专用扳手或螺丝刀松开气门室盖螺栓,小心取下气门室盖。
(2)拆卸气门弹簧和锁夹:使用气门弹簧压缩工具将气门弹簧压缩,然后用专用工具拆卸气门锁夹。
(3)拆卸气门:使用气门拆装钳拆卸气门,注意不要损坏气门头。
(4)拆卸气门导管衬套:使用尖嘴钳拆卸气门导管衬套。
(5)清洁气门和气门导管:使用清洗剂和刷子彻底清洁气门和气门导管。
(6)安装气门导管衬套:使用专用工具将气门导管衬套安装到气门导管上。
(7)安装气门:使用气门拆装钳将气门安装到气门导管上,注意气门头与气门导管之间的间隙。
(8)安装气门锁夹和气门弹簧:使用专用工具将气门锁夹和气门弹簧安装到气门上。
(9)安装气门室盖:使用专用扳手或螺丝刀将气门室盖安装到气门室上,注意拧紧螺栓。
3. 拆装注意事项(1)在拆装过程中,注意保护气门头,避免划伤或损坏。
(2)拆卸气门弹簧时,要使用专用工具,避免损坏气门弹簧。
(3)拆装气门导管衬套时,要小心操作,避免损坏气门导管。
(4)清洁气门和气门导管时,要使用适当的清洗剂和刷子,避免损坏零件。
(5)安装气门时,要确保气门头与气门导管之间的间隙符合要求。
气门拆装实训实验报告单

一、实验名称:气门拆装实训二、实验目的:1. 熟悉汽车发动机配气机构的结构及工作原理。
2. 掌握气门拆装的步骤和方法。
3. 培养学生动手能力和团队协作精神。
三、实验时间:2023年X月X日四、实验地点:汽车实训中心五、实验器材:1. 汽车发动机(汽油机或柴油机)2. 气门拆装工具一套3. 安全眼镜、手套、口罩等防护用品六、实验步骤:1. 实验准备(1)将汽车发动机放置在平稳的工作台上,确保发动机处于熄火状态。
(2)穿戴好防护用品,如安全眼镜、手套、口罩等。
(3)检查气门拆装工具是否完好,如扳手、螺丝刀、气门弹簧压缩工具等。
2. 气门拆装实训(1)拆卸气门盖① 使用扳手将气门盖螺栓拧下,注意顺序,防止螺栓丢失。
② 将气门盖取下,观察气门盖与气缸盖之间的密封情况。
(2)拆卸气门① 使用气门弹簧压缩工具将气门弹簧压缩,取出气门弹簧。
② 使用气门拆装工具将气门从气门导管中取出,注意观察气门与气门座的接触情况。
(3)气门检查① 观察气门头部是否有磨损、裂纹等异常情况。
② 使用量具测量气门头部的直径和气门杆的直径,确保符合技术要求。
③ 检查气门座的磨损情况,如气门座有磨损,需进行更换或修复。
(4)气门研磨① 将气门放入气门座圈,观察气门与气门座的接触面积。
② 如接触面积过小,使用对应气门铰刀进行导铰,注意力度。
③ 使用粗磨砂研磨气门头部,观察接触面积。
④ 使用细磨砂研磨气门头部,直至接触面积达到要求。
⑤ 使用机油将接触面打滑,检查是否漏气。
(5)气门安装① 将气门弹簧安装到气门杆上,注意弹簧的安装方向。
② 将气门安装到气门导管中,确保气门与气门座的接触良好。
③ 将气门盖安装到气缸盖上,拧紧螺栓,注意顺序。
3. 实验总结(1)记录气门拆装过程中的关键数据,如气门头部直径、气门杆直径等。
(2)总结气门拆装实训过程中的注意事项,如安全操作、工具使用等。
(3)分析气门磨损、损坏的原因,提出预防措施。
七、实验结果与分析:1. 实验结果(1)成功完成了气门的拆装、检查、研磨和安装。
发动机气门拆装实训报告

一、实习目的通过本次发动机气门拆装实训,使学生掌握汽车发动机气门的结构、工作原理以及拆装方法和步骤,提高学生的动手能力和实践操作技能,为今后从事汽车维修工作打下坚实基础。
二、实习内容1. 实习时间:2023年X月X日2. 实习地点:汽车维修实训室3. 实习器材:汽车发动机、气门拆装工具、检测设备等4. 实习人员:XXX三、实习步骤1. 气门拆装前的准备工作(1)了解气门的结构、工作原理和拆装注意事项;(2)检查气门拆装工具是否齐全、完好;(3)确保工作环境安全、整洁。
2. 气门拆装步骤(1)拆卸气门室盖1)将发动机冷却液放空,确保发动机冷却系统无压力;2)用专用扳手拆卸气门室盖螺栓,取下气门室盖;3)清理气门室盖周围的灰尘和杂物。
(2)拆卸气门导管1)用专用扳手拆卸气门导管固定螺栓,取下气门导管;2)清理气门导管周围的灰尘和杂物。
(3)拆卸气门弹簧、锁片和气门油封1)使用专用工具拆卸气门弹簧;2)用磁力棒吸取气门弹簧锁片,注意防止锁片弹飞或掉落;3)使用气门油封拔取钳拔取气门油封。
(4)拆卸气门1)用气门钳夹住气门,顺时针旋转气门,使其脱离气门座;2)将拆卸下的气门放在干净的工作台上。
(5)拆卸气门摇臂和气门挺杆1)使用专用扳手拆卸气门摇臂固定螺栓,取下气门摇臂;2)用磁力棒拆卸气门挺杆。
(6)检查气门和气门座1)使用放大镜检查气门头部、气门杆、气门座等部位是否存在磨损、腐蚀、裂纹等现象;2)检查气门导管密封性。
3. 气门拆装后的组装步骤(1)将检查合格的气门、气门导管、气门摇臂、气门挺杆等零件组装回发动机;(2)安装气门油封、锁片、气门弹簧等零件;(3)安装气门导管固定螺栓,拧紧气门室盖螺栓;(4)检查气门间隙,确保气门开启和关闭正常。
四、实习总结1. 通过本次实训,掌握了汽车发动机气门的结构、工作原理以及拆装方法和步骤,提高了自己的动手能力和实践操作技能;2. 了解了汽车维修过程中的安全操作规程,培养了良好的工作习惯;3. 通过与同学的合作,提高了团队协作能力。
发动机气门组实训报告

一、实训目的1. 了解发动机气门组的作用及工作原理。
2. 掌握气门组的结构、类型及特点。
3. 熟悉气门组的拆装、调整与维修方法。
4. 培养学生的动手能力和实践操作技能。
二、实训内容1. 气门组的作用及工作原理2. 气门组的结构、类型及特点3. 气门组的拆装与调整4. 气门组的维修与故障排除三、实训步骤1. 气门组的作用及工作原理(1)讲解气门组的作用:气门组是发动机的重要部件,负责控制气缸内气体的进出,保证发动机正常工作。
(2)讲解气门组的工作原理:气门组通过气门弹簧、气门导管等部件,使气门在发动机工作时,实现气体的进气和排气。
2. 气门组的结构、类型及特点(1)讲解气门组的结构:气门组主要由气门、气门弹簧、气门导管、气门座、气门弹簧座等组成。
(2)讲解气门组的类型:气门组主要分为平顶气门和凹顶气门两种。
(3)讲解气门组的特点:气门组具有密封性好、耐磨、耐高温等特点。
3. 气门组的拆装与调整(1)讲解气门组的拆装步骤:首先,拆卸发动机盖和气门盖;然后,拆卸气门弹簧、气门导管等部件;最后,拆卸气门和气门座。
(2)讲解气门组的调整方法:首先,检查气门间隙;然后,根据气门间隙要求进行调整;最后,检查气门工作面和气门座。
4. 气门组的维修与故障排除(1)讲解气门组的维修方法:首先,检查气门磨损情况;然后,对磨损严重的气门进行更换;最后,检查气门弹簧、气门导管等部件,并进行必要的更换。
(2)讲解气门组的故障排除:首先,检查气门密封性;然后,检查气门间隙;最后,检查气门导管、气门弹簧等部件,找出故障原因并进行排除。
四、实训心得体会通过本次发动机气门组实训,我对气门组的作用、结构、拆装、调整及维修方法有了更深入的了解。
以下是我的一些心得体会:1. 气门组在发动机中起着至关重要的作用,掌握气门组的拆装、调整及维修方法,对于提高发动机性能和延长发动机使用寿命具有重要意义。
2. 在拆装气门组的过程中,要注意安全操作,避免对发动机造成损坏。
汽门拆装实训报告

一、实习时间20xx年x月x日至20xx年x月x日二、实习地点xx省xx市汽车维修技术学院三、实习目的1. 巩固和加深对汽车发动机结构和工作原理的理解。
2. 掌握气门拆装的操作步骤和注意事项,提高动手实践能力。
3. 了解气门磨损、损坏的原因及相应的维修方法。
4. 培养良好的工作习惯和安全意识。
四、实习内容1. 气门结构及工作原理气门是发动机中负责控制进气和排气的重要部件。
根据作用不同,气门分为进气门和排气门。
进气门负责将空气和燃油混合物送入气缸,排气门负责将燃烧后的废气排出气缸。
2. 气门拆装步骤(1)拆卸气门盖:使用专用工具拆卸气门盖,注意保持气门盖的清洁和整齐。
(2)拆卸气门弹簧:使用专用工具拆卸气门弹簧,注意观察气门弹簧的弹性和磨损情况。
(3)拆卸气门:使用专用工具拆卸气门,注意观察气门的磨损和损坏情况。
(4)清洗气门:使用清洗剂和压缩空气清洗气门和气门座,去除积碳和油污。
(5)检查气门和气门座:检查气门和气门座的磨损情况,如有必要,进行更换。
(6)安装气门:按照拆卸的相反顺序安装气门、气门弹簧和气门盖。
(7)检查气门间隙:使用专用工具检查气门间隙,确保气门间隙符合技术要求。
3. 气门磨损和损坏原因及维修方法(1)气门磨损原因:气门与气门座的磨损主要由于高温、高压和磨损产生的磨损层所致。
(2)气门损坏原因:气门损坏主要由于材料疲劳、高温和腐蚀等原因。
(3)维修方法:根据气门磨损和损坏的程度,采取相应的维修方法,如更换气门、气门座和气门导管等。
五、实习体会1. 通过本次实训,我对汽车发动机的结构和工作原理有了更深入的了解,掌握了气门拆装的步骤和注意事项。
2. 实践过程中,我学会了如何正确使用工具,培养了良好的工作习惯和安全意识。
3. 通过实际操作,我认识到理论知识与实际操作相结合的重要性,为今后的学习和工作打下了基础。
六、实习总结1. 在实习过程中,我认真学习了气门拆装的操作步骤和注意事项,掌握了气门拆装的基本技能。
发动机气门拆解实训报告

一、实习目的与要求1. 实习目的:(1)掌握发动机气门的拆解方法和步骤;(2)了解气门的工作原理及作用;(3)熟悉气门及其附件的结构特点;(4)提高动手能力和实践操作技能。
2. 实习要求:(1)熟悉发动机气门的结构和功能;(2)掌握气门拆解的操作流程;(3)学会正确使用拆装工具;(4)了解气门拆解过程中的注意事项;(5)培养团队合作精神。
二、实训工具与材料1. 实训工具:扳手、螺丝刀、气门弹簧压缩工具、气门间隙调整工具、气门清洁剂、压缩空气等。
2. 实训材料:发动机气门组件、气门导管、气门弹簧、气门锁片、气门油封等。
三、实训步骤1. 准备工作(1)检查气门组件的完整性,确保无损坏;(2)准备好实训工具和材料;(3)了解气门拆解的操作流程和注意事项。
2. 气门拆解(1)拆卸气门弹簧1)将气门弹簧压缩工具插入气门弹簧槽中;2)旋转压缩工具,使气门弹簧压缩;3)取出气门弹簧。
(2)拆卸气门锁片1)用螺丝刀将气门锁片从气门导管上撬出;2)取出气门锁片。
(3)拆卸气门导管1)将气门导管从气门座上拆卸下来;2)取出气门导管。
(4)拆卸气门1)用扳手将气门从气门导管上拆卸下来;2)取出气门。
3. 气门及其附件检查(1)检查气门表面是否有划痕、磨损、变形等;(2)检查气门导管是否有磨损、裂纹等;(3)检查气门弹簧是否有变形、断裂等;(4)检查气门油封是否有损坏、老化等。
4. 气门清洗与润滑(1)用气门清洁剂清洗气门、气门导管、气门弹簧等;(2)在气门导管、气门弹簧等部件上涂抹适量的润滑油。
5. 气门安装(1)将气门油封安装到气门导管上;(2)将气门弹簧安装到气门导管上;(3)将气门锁片安装到气门导管上;(4)将气门安装到气门导管上;(5)调整气门间隙。
6. 实训总结(1)总结气门拆解过程中的心得体会;(2)对实训过程中遇到的问题进行分析和解决;(3)提出改进措施和建议。
四、实习体会通过本次发动机气门拆解实训,我深刻认识到以下内容:1. 气门在发动机中扮演着至关重要的角色,它直接影响着发动机的性能和寿命;2. 气门拆解过程中,要严格按照操作流程进行,确保安全;3. 在拆解过程中,要细心观察,发现问题及时解决;4. 实践操作技能的培养对于汽车维修工作具有重要意义。
气门拆装的实习报告

一、实习背景随着汽车工业的快速发展,发动机作为汽车的心脏,其性能和可靠性越来越受到重视。
气门作为发动机的重要组成部分,其工作状态直接影响着发动机的性能。
为了提高学生对发动机气门拆装工艺的认识,培养动手能力和实践技能,我们进行了气门拆装实习。
二、实习目的1. 熟悉发动机气门的结构和工作原理;2. 掌握气门拆装工艺和注意事项;3. 培养学生的动手能力和团队协作精神;4. 提高学生对发动机维护保养的认识。
三、实习内容1. 气门的结构和工作原理气门是发动机的一个重要部件,主要用于控制气缸内的气体流动。
气门分为进气门和排气门,进气门负责吸入混合气,排气门负责排出废气。
气门的结构主要包括气门本体、气门杆、气门导管、气门弹簧等。
2. 气门拆装工艺(1)拆装前的准备工作1)检查气门是否有磨损、裂纹等损坏情况;2)准备好拆装工具,如气门扳手、气门弹簧座扳手、气门间隙调整工具等;3)清理工作台,确保工作环境整洁。
(2)拆装步骤1)拆下气门弹簧座,取出气门弹簧;2)用气门扳手拆下气门;3)检查气门密封面、气门杆、气门导管等部件,如有损坏,进行更换;4)清洁气门及气门座;5)重新安装气门弹簧座和气门弹簧;6)调整气门间隙。
3. 注意事项1)拆装气门时,注意保持气门杆的清洁,防止杂质进入;2)安装气门弹簧时,确保弹簧安装到位,避免弹簧脱落;3)调整气门间隙时,按照发动机厂家规定的要求进行调整;4)拆装过程中,注意安全,避免受伤。
四、实习收获1. 熟悉了发动机气门的结构和工作原理,了解了气门拆装工艺;2. 提高了动手能力,掌握了气门拆装的基本技能;3. 增强了团队协作精神,学会了与他人共同完成工作任务;4. 深入了解了发动机维护保养的重要性,为今后从事相关工作打下了基础。
五、实习总结本次气门拆装实习,使我对发动机气门有了更深入的了解,提高了自己的动手能力和实践技能。
在实习过程中,我认识到团队协作的重要性,学会了与他人共同完成任务。
气门拆装实习报告

实习报告:气门拆装实习一、实习目的通过本次气门拆装实习,使我对汽车发动机的气门结构和工作原理有更深入的了解,提高我的动手能力,为后续的汽车维修和保养工作打下坚实的基础。
二、实习时间2023年3月10日 - 2023年3月15日三、实习地点XXX汽车维修实训中心四、实习内容本次实习主要分为两个部分:理论学习和动手实践。
1. 理论学习:了解了气门的作用、结构及其在发动机中的重要性,掌握了气门的拆装方法和注意事项。
2. 动手实践:在指导老师的带领下,亲自对一辆汽车的气门进行拆装,并完成了气门间隙的调整。
五、实习过程1. 第一天:学习了气门的基本知识,包括气门的作用、结构及其在发动机中的工作原理。
通过理论的学习,我对气门有了更深入的了解。
2. 第二天:在指导老师的带领下,参观了汽车维修实训中心,了解了气门拆装的工具和设备。
同时,学习了气门拆装的基本步骤和方法。
3. 第三天:开始进行气门的拆装实践。
在指导老师的指导下,我亲自操作,完成了气门的拆装工作。
4. 第四天:学习了气门间隙的调整方法,并亲自进行了气门间隙的调整。
5. 第五天:对实习过程进行了总结,分析了在实习过程中遇到的问题和解决方法,并对气门拆装的技巧进行了交流。
六、实习收获通过本次实习,我对气门的认识从理论到实践都有了很大的提高。
在实习过程中,我不仅学会了气门的拆装方法,还掌握了气门间隙的调整技巧。
同时,我在动手能力、团队合作和问题解决能力方面也得到了锻炼。
七、实习总结本次气门拆装实习让我对汽车发动机的气门结构和工作原理有了更深入的了解,提高了我的动手能力。
在实习过程中,我深刻体会到了理论与实践相结合的重要性。
在今后的工作中,我将继续努力学习,不断提高自己的专业技能,为成为一名优秀的汽车维修工程师而努力。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
提示:(1)安装前检查气门弹簧高度是否符合要求。
(2)检查气门弹簧是否变形、裂纹和折断等损坏情况。
5、安装弹簧锁片
(1)装入气门弹簧垫片。
(2)专用工具将气门弹簧垫压下。
提示:a.安装前应检查弹簧垫、锁片是否有磨损、变形、裂纹等损坏情况。
b.使用新锁片应检查尺寸规格是否符合要求。
(3)装入气门锁片
复习导入作为一名汽车修理工,要会按照维修手册要求,对汽车的每一部分进行拆解、检测和维修,恢复其技术状态,如何拆解气门组呢?
气门组的拆装
一、操作前准备工作
1、学生将工位卫生清理干净,准备好所需的工具、物品等。
2、检查拆装台架完整情况、是否固定安全。
二、气门组的拆卸
1、将气缸盖总成平铺在工作台上。
2、取出各缸的液压挺柱。
提示:拆卸时将液压挺柱做上标记,液压挺柱不可互换。
3、用气门弹簧拆装钳将气门弹簧座压下,取出气门弹簧锁片和气门弹簧。
4、取出各缸的进、排气门。
提示:拆卸时将气门必须做上标记,气门不可互换。
5、用气门油封钳取出气门油封。
6、用专用工具取出气门导管。
三、气门组的Βιβλιοθήκη 装1、安装气门导管。将气门导管涂上机油后用专用工具从凸轮轴端压入气缸盖到规定位置。
提示:安装气门导管前应检查座孔和导管是否合格。
导管安装为过盈配合,最好用专用工具压入。
2、安装气门油封
将气门油封图上机油用专用工具安入。
提示:检查气门油封规格是否符合要求。
3、安装气门
在气门杆上涂上机油装入气门。
提示:(1)、检查气门是否符合规格要求。
(2)、区分进排气门,不要装错。
(3)、如若使用原车旧气门,应注意各缸气门不可互换。
6、装液压挺柱
提示:液压挺住不可互换。
课堂小结1、气门组拆装步骤
2、气门组拆装的注意事项
实训结束
按5S要求整理实训室
5分钟
教师向全体学生讲授任务
教师讲授气门组的拆装步骤和注意事项
35分钟
巡回指导学生的分组实习情况、安全操作情况和指导学生的任务完成情况
35分钟
5分钟
总结本节课重难点
板书设计
实训:气门组的拆装
教案
授课
题目
4实训:气门组的拆装
审批
签字
月日
授课
时数
2
教具
气缸盖总成,气门弹簧拆装钳
授课
班级
授课
时间
教学
目标
1、了解发动机气门组的组成
2、掌握发动机气门组的拆装步骤
教学
重点
难点
重点:了解气门组的组成及装配关系
难点:发动机气门组的拆装步骤及要点
教学内容、方法及过程
附记
组织教学实训室上课安全注意事项提示
一、实训前准备工作
二、气门组的拆卸步骤
三、气门组的安装步骤
后记
