万用表的使用方法及使用注意事项万用表是一种常见的测量仪器，那如何使用万用表呢?对于研究人员来说掌握万用表的使用方法，以及了解其使用注意事项是十分必要的。
那么什么是万用表呢?(频谱分析仪的种类)万用表又叫多用表、三用表、复用表，它是指可用来测量交直流电压、电阻、直流电流和音频电平等的仪表。
高级的万用表还可用来测交流电流、电容量、电感量及半导体的一些参数(如β)。
总而言之，它是电工和无线电制作的必备工具。
小编通过搜集整理资料，下面就为大家具体介绍万用表的使用方法及使用注意事项(数字万用表使用)。
一般我们在使用万用表(交流毫伏表使用)之前应先了解以下几个方面：(1)熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
(2)进行机械调零。
即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。
(3)根据被测量的种类及大小，选择转换开关的档位及量程，找出对应的刻度线。
电压的测量将量程选择开关的尖头对准标有V的五档范围内。
若是测交流电压则应指向V处。
依此类推，如果要改测电阻，开关应指向Ω档范围。
测电流应指向mA或UA。
(4)选择表笔插孔的位置。
(5)了解万用表读数的方法根据被测电路的大约数值，选择一个合适的量程位置。
注意量程开关尖头所指数值即为表头上表针满刻度读数的对应值，读表时只要据此折算，即可读出实值。
例如干电池每节最大值为1.5V，所以可放在5V量程档。
这时在面板上表针满刻度读数的500应作5来读数。
即缩小100倍。
如果表针指在300刻度处，则读为3V。
除了电阻档外，量程开关所有档均按此方法读测量结果。
万用表的使用方法1.测量电压：测量电压(或电流)时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险;如果用大量程去测量小电压，那么指针偏转太小，无法读数。
量程的选择应尽量使指针偏转到满刻度的2/3左右。
在实际测量中，遇到不能确定被测电压的大约数值时，可以把开关先拨到最大量程档，再逐档减小量程到合适的位置。
附录四交流毫伏表的使用说明交流毫伏表用来测量正弦交流电压
•面板及操作说明1. 表盘及指针指示所测交流电压有效值2. 电源开关3. 电源指示灯拨动电源开关2,电源指示灯亮。
4. 量程档位开关用于选择不冋的测量量程。
5. 输入端输入待测信号6. 校正调零用于交流毫伏表的调零附录四交流毫伏表的使用说明交流毫伏表用来测量正弦交流电压，电表指针指示的为正弦电压有效值。
•技术特性1. 测量电压范围：100 V〜300V。
测量为：1、3、10、30、100、300mV、1、3、10、30、300V 共 ^一档。
2. 测量电平范围：—72dB〜+ 32dB （阻抗600 Q ）3. 被测电压频率范围：20Hz〜1MHz4. 固有误差：v±3%（基准频率1kHz ）5. 频率影响误差：100Hz〜100kHz v±3%; 20Hz〜1MHz v±5%6. 工作误差极限：v±8 %7. 输入阻抗：1kHz时，输入电阻大于1M Q ;输入电容在1mV〜0.3V各档约为70PF, 1V〜300V各档约为50PF。
.使用方法1. 准备将交流毫伏表垂直放置（面板与台面垂直），接通电源，输入线短接，指针摆动数次至稳定后，调节校正调零旋钮，使指针停在“0”位置，即可进行测量。
2. 根据信号幅度大小转动量程开关，选择合适的测量量程。
然后输入被测信号，从表盘读数。
四•注意事项1. 尽量避免输入过载，否则容易损坏毫伏表。
2. 所测交流电压中所含的直流分量不得大于300V。
3.3. 由于仪表灵敏度较高，使用时必须正确选择地点，以免造成测试错误。
大学模拟电子技术实验课思考题及参考答案
实验报告简要分析及参考答案以下为简要分析，答题时请详细规范作答——实验一仪器的使用P178：交流毫伏表的使用（1）将信号发生器输出值与毫伏表测量值相比较，得到的结论是：信号发生器输出的电压是用峰峰值表示的，而毫伏表测量的电压是用有效值表示的，正弦波峰峰值电压是有效值电压的（2）用毫伏表的MANU和AUTO模式测量信号发生器的输出电压，其不同之处是：用MANU 模式测量时要把量程旋钮置于合适的量程才能显示正确的测量电压；AUTO模式则自动显示测量电压。
P178：思考题1．因为交流毫伏表的电压测量范围为100U A～300V，它能感应并测量仪器周围很微弱的干扰信号，所以交流毫伏表一接通电源显示屏上就有数码显示。
2．图（a）：（1）调节触发方式选择开关在AUTO状态；（2）调节垂直位移旋钮在适当的位置；（3）调节亮度旋钮在适当的位置。
图（b）：（1）T/DIV旋钮不要置于X-Y显示方式；（2）扫描时间选择旋钮的扫描频率不要选得太高，图（c）：调节聚焦和垂直位移旋钮在适当的位置。
3．示波器的红夹子应于毫伏表测试线上的红夹子相接，示波器的黑夹子应于毫伏表的黑夹子相接。
如果互换使用将引入干扰，产生较大的测量误差，甚至不能测量。
原因参阅课本P10。
实验二元件的识别与测量P1804.（2）用两手抓住表笔捏紧电阻两端测量其阻值,相当于把人体的电阻与所测电阻并联，所测电阻越大，影响越大，测量值越小。
P1816（2）用×100Ω档测出的阻值小，而用×1KΩ档测出的阻值大。
因为万用表不同的欧姆档流出的电流不同，×100Ω档时流出的电流大，×1KΩ档时流出的电流小。
当用不同的欧姆档测量同一只二极管时，由于二极管是非线性元件，等效电阻不是一个固定值，其值随电流的改变而改变，所以当用不同的量程测其正、反向电阻值时，测量值也不同。
P183：思考题用×1档电流大，×10k档电压大，都容易烧坏晶体管。
交流毫伏表的使用方法
交流毫伏表的使用方法
毫伏表是一种用来测量电路中电压的仪器，通常用于电子电路的调试和故障排查。
以下是毫伏表的使用方法：
1.首先，将毫伏表的选择旋钮（通常在表头或底部）设置为“毫伏”档位。
2.接下来，将红色测量线夹在待测电路的正极点上，将黑色测量线夹在负极点上。
3.打开电路，让电流流过毫伏表，记录读数。
如果电路中没有电流流动，则读数为零。
4.如果需要测量直流电源的电压，可以选择直流电压（DCV）档位，重复步骤2和3。
5.如果需要测量交流电源的电压，可以选择交流电压（ACV）档位，重复步骤2和3。
6.在使用过程中，需要注意毫伏表的量程范围，避免超过表的极限值。
7.在测量结束后，需要将毫伏表选择旋钮调回“关”档位，避免浪费电池和损坏表头。
需要注意的是，毫伏表操作需要谨慎，避免短路或其他意外情况发生，同时需要使用适当的保护设备和工具，确保自身安全和电路正常运行。
万用表使用方法

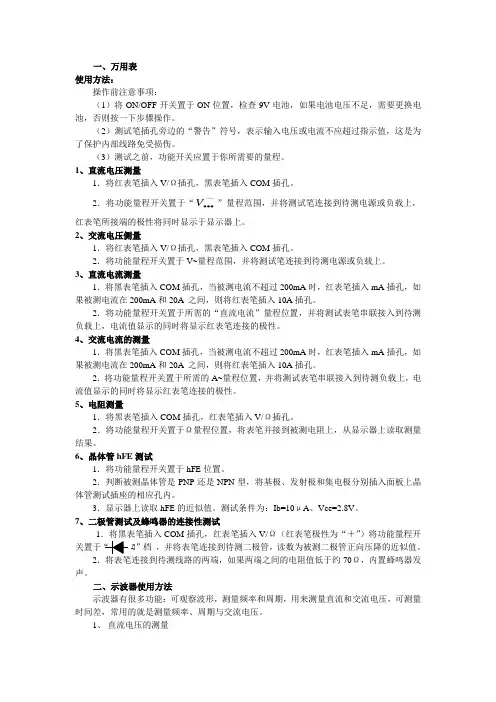

一、万用表使用方法：操作前注意事项：（1）将ON/OFF开关置于ON位置，检查9V电池，如果电池电压不足，需要更换电池，否则按一下步骤操作。
（2）测试笔插孔旁边的“警告”符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤。
（3）测试之前，功能开关应置于你所需要的量程。
1、直流电压测量1．将红表笔插入V/Ω插孔，黑表笔插入COM插孔。
2．将功能量程开关置于“—V”量程范围，并将测试笔连接到待测电源或负载上，∙∙∙红表笔所接端的极性将同时显示于显示器上。
2、交流电压侧量1．将红表笔插入V/Ω插孔，黑表笔插入COM插孔。
2．将功能量程开关置于V~量程范围，并将测试笔连接到待测电源或负载上。
3、直流电流测量1．将黑表笔插入COM插孔，当被测电流不超过200mA时，红表笔插入mA插孔，如果被测电流在200mA和20A之间，则将红表笔插入10A插孔。
2．将功能量程开关置于所需的“直流电流”量程位置，并将测试表笔串联接入到待测负载上，电流值显示的同时将显示红表笔连接的极性。
4、交流电流的测量1．将黑表笔插入COM插孔，当被测电流不超过200mA时，红表笔插入mA插孔，如果被测电流在200mA和20A之间，则将红表笔插入10A插孔。
2．将功能量程开关置于所需的A~量程位置，并将测试表笔串联接入到待测负载上，电流值显示的同时将显示红表笔连接的极性。
5、电阻测量1．将黑表笔插入COM插孔，红表笔插入V/Ω插孔。
2．将功能量程开关置于Ω量程位置，将表笔并接到被测电阻上，从显示器上读取测量结果。
6、晶体管hFE测试1．将功能量程开关置于hFE位置。
2．判断被测晶体管是PNP还是NPN型，将基极、发射极和集电极分别插入面板上晶体管测试插座的相应孔内。
3．显示器上读取hFE的近似值。
测试条件为：Ib=10μA、Vce=2.8V。
7、二极管测试及蜂鸣器的连接性测试1COM插孔，红表笔插入V/Ω（红表笔极性为“＋”）将功能量程开关置于♬”档，并将表笔连接到待测二极管，读数为被测二极管正向压降的近似值。
毫伏表功能及使用
1 2 5 3 4 7 6
继续
FG-506型信号源 精仪学院实验中心 4
DF2175B型毫伏表使用方法 型毫伏表使用方法
接通电源前，进行机械零位调整。 接通电源前，进行机械零位调整。 接通电源，电源指示灯亮。 注意 开机后10 注意： 10秒钟内指针无 接通电源，电源指示灯亮。(注意：开机后10秒钟内指针无 规则摆动数次属正常现象) 规则摆动数次属正常现象) 将与INPUT相连接电缆的两只鳄鱼夹短接，待2~3分钟后调 相连接电缆的两只鳄鱼夹短接， 将与 相连接电缆的两只鳄鱼夹短接 分钟后调 节面板调零旋钮，使得指针回零。 节面板调零旋钮，使得指针回零。 将量程开关置于适当量程后再加入测量信号， 一般选择量 将量程开关置于适当量程后再加入测量信号 ， 程应使指针指示在刻度盘的中央。若测量电压未知， 程应使指针指示在刻度盘的中央 。 若测量电压未知 ， 应 将 量程开关置于300V档后再加入测量信号， 然后根据被测电 量程开关置于 档 后再加入测量信号， 压大小逐渐减小量程。 压大小逐渐减小量程 。 被测电压的读数应根据电压量程选 择开关的档级，读与指针最接近的相应的刻度值。 择开关的档级，读与指针最接近的相应的刻度值。
开始
毫伏表在电路实验中的作用
毫伏表是专门用于测量正弦波电压有效值的仪器， 毫伏表是专门用于测量正弦波电压有效值的仪器 ， 具 有输入阻抗高、频率范围宽、灵敏度高等特点。 有输入阻抗高、频率范围宽、灵敏度高等特点。 毫伏表的主要技术参数包括：电压测量范围、 毫伏表的主要技术参数包括 ： 电压测量范围 、 被测信 号频率范围、测量信号通道数等。 号频率范围、测量信号通道数等。
继续
FG-506型信号源 精仪学院实验中心 3
DF2175B型毫伏表面板 型毫伏表面板
实验一万用表毫伏表的使用
实验一数字万用表、交流毫伏表及其使用一．实验目的:1．掌握万用表测量电阻、测量交直流电压的过程及测量数据的处理方法。
2．掌握毫伏表的使用方法。
3．了解毫伏表的工作频率极限。
4．学会毫伏表使用前的调零和校正。
二．实验仪器及材料：1．数字万用表2．WYK直流稳压电源3．色环电阻4．DF2170A毫伏表5. SFG-1003信号发生器三．实验原理：1、数字万用表数字万用表，采用9V叠层电池供电，整机功耗约20mW；采用LCD液晶1位万用表。
核心也是直流数字显示数字，最大显示数字为±1999，因而属于32电压表DVM（基本表）。
它主要由外围电路、双积分A／D转换器及显示器组成。
其中，A／D转换、计数、译码等电路都是由大规模集成电路芯片构成的。
（1）直流电压测量电路图1为数字万用表直流电压测量电路原理图，该电路是由电阻分压器所组成的外围电路和基本表构成。
把基本量程为200mV的量程扩展为五量程的直流电压挡。
图中斜线区是导电橡胶，起连接作用。
图1 数字万用表直流电压测量电路原理图（2）交流电压测量电路图2为数字万用表交流电压测量电路原理图。
由图可见，它主要由输入通道、降压电阻、量程选择开关、耦合电路、放大器输入保护电路、运算放大器输人保护电路、运算放大器、交－直流（AC／DC）转换电路、环形滤波电路及ICL7l06芯片组成。
图中，C1为输入电容。
VD11、VD12是C）的阻尼二极管，它可以防止C1两端出现过电压而影响放大器的输入端。
R21是为防止放大器输入端出现直流分量而设计的直流通道。
VD5、VD6互为反向连接，称为钳位二极管，起“守门”作用，防止输入至运算放大器062的信号超过规定值。
运算放大器062完成对交流信号的放大，放大后的信号经C5加到二极管VD7、VD8上，信号的负半周通过VD7，正半周通过VD8，完成对交流信号进行全波整流。
经整流后的脉动直流电压经电阻R26、R31和电容C6、C10组成的滤波电路滤波后，在R27、RP4上提取部分信号输人至基本表的输人端IN＋。
