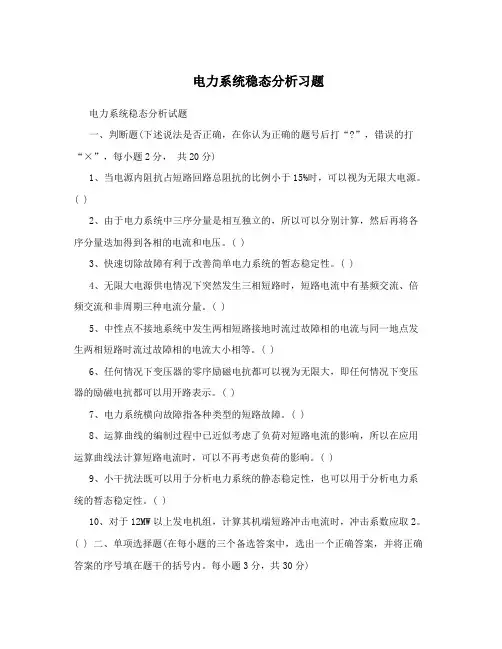

电力系统稳态分析试题一、判断题(下述说法是否正确,在你认为正确的题号后打“√”,错误的打“×”,每小题2分,共20分)1、当电源内阻抗占短路回路总阻抗的比例小于15%时,可以视为无限大电源。
()2、由于电力系统中三序分量是相互独立的,所以可以分别计算,然后再将各序分量迭加得到各相的电流和电压。
()3、快速切除故障有利于改善简单电力系统的暂态稳定性。
()4、无限大电源供电情况下突然发生三相短路时,短路电流中有基频交流、倍频交流和非周期三种电流分量。
()5、中性点不接地系统中发生两相短路接地时流过故障相的电流与同一地点发生两相短路时流过故障相的电流大小相等。
()6、任何情况下变压器的零序励磁电抗都可以视为无限大,即任何情况下变压器的励磁电抗都可以用开路表示。
()7、电力系统横向故障指各种类型的短路故障。
()8、运算曲线的编制过程中已近似考虑了负荷对短路电流的影响,所以在应用运算曲线法计算短路电流时,可以不再考虑负荷的影响。
()9、小干扰法既可以用于分析电力系统的静态稳定性,也可以用于分析电力系统的暂态稳定性。
()10、对于12MW以上发电机组,计算其机端短路冲击电流时,冲击系数应取2。
()二、单项选择题(在每小题的三个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内。
每小题3分,共30分)1、无限大电源供电情况下突然发生三相短路时,各相短路电流中非周期分量的关系是()。
A、三相相等;B、三相可能相等,也可能不相等;C、不相等。
2、分析简单电力系统并列运行的暂态稳定性采用的是()。
A、小干扰法;B、分段计算法;C、对称分量法。
3、不计短路回路电阻时,短路冲击电流取得最大值的条件是()。
A、短路前空载,短路发生在电压瞬时值过零时;B、短路前带有负载,短路发生在电压瞬时值过零时;C、短路前空载,短路发生在电压瞬时值最大时。
4、电力系统并列运行的暂态稳定性是指()。
A、正常运行的电力系统受到小干扰作用后,恢复原运行状态的能力;B、正常运行的电力系统受到大干扰作用后,保持同步运行的能力;C、正常运行的电力系统受到大干扰作用后,恢复原运行状态的能力。
电力系统稳态分析考试习题及答案(1)
第一次作业1、、电能生产的主要特点有哪些?2、对电力系统运行的基本要求是什么?3、电力系统中负荷的分类(I 、II 、III 类负荷)是根据什么原则进行的?各类负荷对供电可靠性的要求是什么?4、标出下图所示电力系统中发电机、变压器的额定电压。
(图中已标出线路的额定电压)5、为什么110KV 及以上的架空输电线路需要全线架设避雷线而35KV 及以下架空输电线路不需全线架设避雷线?6、在下图所示的电力系统中已知KV U 3/10=φ,A U C 3530=φω,如要把单相接地时流过接地点的电流补偿到20A ,请计算所需消弧线圈的电感系数。
7、消弧线圈的工作原理是什么?电力系统中为什么一般采用过补偿方式?第一次作业参考答案1、、电能生产的主要特点有哪些?答:电能生产的主要特点可以归纳为以下三点。
①电能生产的连续性特点;由于电能不能大量储存,电能的生产、输送和消费是同时完成的。
②电能生产瞬时性的特点;这是因为电能的传输速度非常快(接近光速),电力系统中任何一点发生故障都马上影响到整个电力系统。
③电能生产重要性的特点;电能清洁卫生、易于转换、便于实现自动控制,因此国民经济各部门绝大多数以电能作为能源,而电能又不能储存,所以电能供应的中断或减少将对国名经济产生重大影响。
2、对电力系统运行的基本要求是什么?答:对电力系统运行的基本要求有:①保证对用户的供电可靠性;②电能质量要好;③电力系统运行经济性要好;④对环境的不良影响要小。
3、电力系统中负荷的分类(I、II、III类负荷)是根据什么原则进行的?各类负荷对供电可靠性的要求是什么?答:电力系统中负荷的分类是根据用户的重要程度和供电中断或减少对用户所造成的危害的大小来划分的,凡供电中断将导致设备损坏、人员伤亡、产品报废、社会秩序还乱、政治影响大的用户的用电设备称为I类负荷;凡供电中断或减少将导致产品产量下降、人民生活受到影响的用户的用电设备称为II类负荷;I类、II类负荷以外的负荷称为III类负荷。
《电力系统稳态分析》课程试卷(A卷)

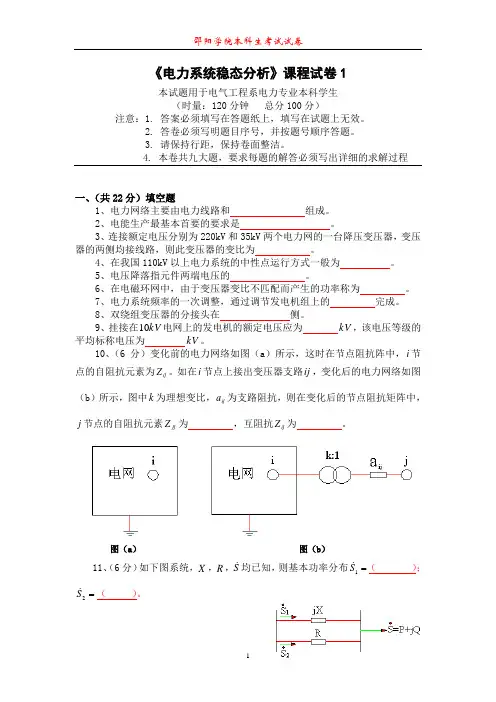

《电力系统稳态分析》课程试卷1本试题用于电气工程系电力专业本科学生 (时量:120分钟 总分100分)注意:1. 答案必须填写在答题纸上,填写在试题上无效。
2. 答卷必须写明题目序号,并按题号顺序答题。
3. 请保持行距,保持卷面整洁。
4. 本卷共九大题,要求每题的解答必须写出详细的求解过程一、(共22分)填空题1、电力网络主要由电力线路和 组成。
2、电能生产最基本首要的要求是 。
3、连接额定电压分别为220kV 和35kV 两个电力网的一台降压变压器,变压器的两侧均接线路,则此变压器的变比为 。
4、在我国110kV 以上电力系统的中性点运行方式一般为 。
5、电压降落指元件两端电压的 。
6、在电磁环网中,由于变压器变比不匹配而产生的功率称为 。
7、电力系统频率的一次调整,通过调节发电机组上的 完成。
8、双绕组变压器的分接头在 侧。
9、挂接在kV 10电网上的发电机的额定电压应为 kV ,该电压等级的平均标称电压为 kV 。
10、(6分)变化前的电力网络如图(a )所示,这时在节点阻抗阵中,i 节点的自阻抗元素为ij Z 。
如在i 节点上接出变压器支路ij ,变化后的电力网络如图(b )所示,图中k 为理想变比,ij a 为支路阻抗,则在变化后的节点阻抗矩阵中,j 节点的自阻抗元素jj Z 为 ,互阻抗ij Z 为 。
图(a ) 图(b )11、(6分)如下图系统,X ,R ,S 均已知,则基本功率分布=1S ( ); =2S ( )。
二、(共22分)选择题1、以下关于交流输电线路导线分裂技术的优点,错误的是( ):A :减少电晕损耗;B :减少线路串联电抗;C :减少线路并联电纳。
2、(4分)在双绕组变压器的等值参数中,若以变压器额定值为标么基准值,则空载电流的标么值在数值上等于( );短路损耗的标么值在数值上等于( )。
A :串联阻抗的标么值*T R ; B :串联电抗的标么值*T X ; C :励磁电导的标么值*T G ;D :励磁电纳的标么值*T B 。
(完整版)电力系统稳态分析考试试卷及解析
电力系统稳态分析一、单项选择题(本大题共10分,共 10 小题,每小题 1 分)1. 双绕组变压器的变比为110±8×1.25%/11,+4档分接头对应的变比为()。
A. 114.5/11B. 115.5/11C. 116.5/11D. 117.5/112. 电力网络的无备用接线不包括()。
A. 单回路放射式B. 单回路干线式C. 单回路链式网络D. 两端供电网络3. 下列说法不正确的是()。
A. 中性点经消弧线圈接地时,有过补偿和欠补偿之分。
B. 欠补偿是指消弧线圈中的感性电流小于容性电流时的补偿方式。
C. 过补偿是指消弧线圈中的感性电流大于容性电流时的补偿方式。
D. 在实践中,一般采用欠补偿的补偿方式。
4. 频率的二次调整是由()。
A. 发电机组的调速器完成的B. 发电机组的调频器完成的C. 调相机的励磁调节器完成的D. 静止无功补偿器完成的5. 双绕组变压器的电阻()。
A. 可由空载损耗计算B. 可由短路电压百分值计算C. 可由短路损耗计算D. 可由空载电流百分值计算6. 隐极式发电机组运行极限的原动机功率约束取决于()。
A. 原动机的额定视在功率B. 原动机的额定有功功率C. 原动机的额定无功功率D. 原动机的最大机械功率7. 电力系统电压波动产生的原因有()。
A. 由幅度很小,周期很短的偶然性负荷变动引起B. 由冲击性或者间歇性负荷引起C. 由生产和生活的负荷变化引起D. 由气象变化引起中一不变的值的中枢点8. 在任何负荷下都保持中枢点电压为(102%~105%)UN电压调整方式是()。
A. 逆调压B. 顺调压C. 常调压D. 故障时的调压要求9. 下列说法正确的是()。
A. 发电机的额定电压为线路额定电压的105%。
B. 变压器一次侧额定电压等于用电设备额定电压105%。
C. 变压器一次侧额定电压等于线路额定电压的110%。
D. 用电设备的额定电压为线路额定电压95%。
电力系统稳态分析习题
电力系统稳态分析习题电力系统稳态分析试题一、判断题(下述说法是否正确,在你认为正确的题号后打“?”,错误的打“×”,每小题2分,共20分)1、当电源内阻抗占短路回路总阻抗的比例小于15%时,可以视为无限大电源。
( )2、由于电力系统中三序分量是相互独立的,所以可以分别计算,然后再将各序分量迭加得到各相的电流和电压。
( )3、快速切除故障有利于改善简单电力系统的暂态稳定性。
( )4、无限大电源供电情况下突然发生三相短路时,短路电流中有基频交流、倍频交流和非周期三种电流分量。
( )5、中性点不接地系统中发生两相短路接地时流过故障相的电流与同一地点发生两相短路时流过故障相的电流大小相等。
( )6、任何情况下变压器的零序励磁电抗都可以视为无限大,即任何情况下变压器的励磁电抗都可以用开路表示。
( )7、电力系统横向故障指各种类型的短路故障。
( )8、运算曲线的编制过程中已近似考虑了负荷对短路电流的影响,所以在应用运算曲线法计算短路电流时,可以不再考虑负荷的影响。
( )9、小干扰法既可以用于分析电力系统的静态稳定性,也可以用于分析电力系统的暂态稳定性。
( )10、对于12MW以上发电机组,计算其机端短路冲击电流时,冲击系数应取2。
( ) 二、单项选择题(在每小题的三个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内。
每小题3分,共30分)1、无限大电源供电情况下突然发生三相短路时,各相短路电流中非周期分量的关系是( )。
A、三相相等;B、三相可能相等,也可能不相等;C、不相等。
2、分析简单电力系统并列运行的暂态稳定性采用的是( )。
A、小干扰法;B、分段计算法;C、对称分量法。
3、不计短路回路电阻时,短路冲击电流取得最大值的条件是( )。
A、短路前空载,短路发生在电压瞬时值过零时;B、短路前带有负载,短路发生在电压瞬时值过零时;C、短路前空载,短路发生在电压瞬时值最大时。
4、电力系统并列运行的暂态稳定性是指( )。
电力系统稳态分析考试习题及答案
电力系统稳态分析考试习题及答案电力系统稳态分析考试习题及答案1.以下哪个是电力系统的基本方程? A. 电压方程 B. 功率方程 C. 电流方程D. 能量方程答案:D. 能量方程2.电力系统的稳态分析主要是指对电力系统中的何种情况进行分析? A. 短路故障 B. 稳态运行 C. 频率偏差 D. 电压波动答案:B. 稳态运行3.电力系统的稳态分析主要考虑以下哪些因素? A. 电压、电流、功率 B. 电阻、电感、电容 C. 频率、相位、谐波 D. 电压降、线损、短路电流答案:A. 电压、电流、功率4.电力系统中,以下哪个是稳态分析的基本假设? A. 电源电压保持不变 B.负载电流保持不变 C. 线路电阻保持不变 D. 系统频率保持不变答案:A. 电源电压保持不变5.电力系统中,以下哪个方程可以描述节点电压和支路电流之间的关系? A.马帕尔方程 B. 克希霍夫方程 C. 约旦方程 D. 麦克斯韦方程答案:B. 克希霍夫方程6.电力系统的稳态分析中,以下哪个方法可以用来求解节点电压和支路电流?A. 欧姆定律B. 麦克斯韦方程C. 潮流方程D. 趋势方程答案:C. 潮流方程7.电力系统中,以下哪个因素会导致电压降? A. 电源电压不稳定 B. 负载电流过大 C. 线路电阻过大 D. 短路电流过大答案:C. 线路电阻过大8.电力系统中,以下哪个因素会导致线损? A. 电源电压不稳定 B. 负载电流过大 C. 线路电阻过大 D. 短路电流过大答案:B. 负载电流过大9.电力系统中,以下哪个因素会导致短路电流? A. 电源电压不稳定 B. 负载电流过大 C. 线路电阻过大 D. 系统频率偏差答案:C. 线路电阻过大10.电力系统的稳态分析中,以下哪个指标可以评估系统的稳定性? A. 节点电压 B. 支路电流 C. 频率偏差 D. 短路电流答案:D. 短路电流。
大学考试试卷《电力系统稳态分析》及答案
大学考试试卷《电力系统稳态分析》及答案电力系统稳态分析一、单项选择题(本大题共20分,共 10 小题,每小题 2 分)1. 工业、农业、邮电、交通、市政、商业以及城乡居民所消耗的功率之和是( )。
A. 厂用电B. 供电负荷C. 综合用电负荷D. 发电负荷2. 超高压电力线路空载运行时线路末端电压( )线路始端电压。
A. 略低于B. 低于等于 C.D. 高于3. 频率的一次调整是由( )。
A. 发电机组的调速器完成的B. 发电机组的调频器完成的C. 调相机的励磁调节器完成的D. 静止无功补偿器完成的4. 节点电压幅值和角度称为( )。
A. 扰动变量B. 控制变量C. 状态变量D. 电源变量5. 丰水季节,宜作为调频电厂的是( )。
A. 热电厂B. 核电厂C. 有调节性能的水电厂D. 中温中压火电厂6. 导线在杆塔上的布置和导线截面积的大小对线路的电感和电抗( )。
A. 没有影响B. 没有显著的影响C. 有显著的影响D. 有非常显著的影响7. 高峰负荷时,允许中枢点电压略低(不低于102.5%U);低谷负荷时,允许N中枢点电压略高(不高于107.5%U)的中枢点电压调整方式是( )。
NA. 逆调压B. 顺调压C. 常调压D. 故障时的调压要求8. 若网络中共有n个节点,其中有1个平衡节点,有m个PV节点,其余为PQ节点,则极坐标形式牛顿-拉夫逊潮流算法的修正方程组中待求状态变量的个数为( )。
A. n-m-1个电压相角和m个电压幅值B. n-1个电压相角和m个电压幅值C. n-1个电压相角和n-m-1个电压幅值D. n-1个电压相角和n-m个电压幅值9. 电力系统电压波动产生的原因有( )。
A. 由幅度很小,周期很短的偶然性负荷变动引起 B. 由冲击性或者间歇性负荷引起 C. 由生产和生活的负荷变化引起 D. 由气象变化引起10. 自然功率是( )。
A. 纯有功功率B. 纯无功功率C. 滞后无功功率D. 超前无功功率二、多项选择题(本大题共20分,共 10 小题,每小题 2 分)1. 可将实际有功功率负荷随时间的变动分解为以下( )有规律的负荷变动。
电力系统稳态分析习题
电力系统稳态分析习题电力系统稳态分析试题一、判断题(下述说法是否正确,在你认为正确的题号后打“?”,错误的打“×”,每小题2分,共20分)1、当电源内阻抗占短路回路总阻抗的比例小于15%时,可以视为无限大电源。
( )2、由于电力系统中三序分量是相互独立的,所以可以分别计算,然后再将各序分量迭加得到各相的电流和电压。
( )3、快速切除故障有利于改善简单电力系统的暂态稳定性。
( )4、无限大电源供电情况下突然发生三相短路时,短路电流中有基频交流、倍频交流和非周期三种电流分量。
( )5、中性点不接地系统中发生两相短路接地时流过故障相的电流与同一地点发生两相短路时流过故障相的电流大小相等。
( )6、任何情况下变压器的零序励磁电抗都可以视为无限大,即任何情况下变压器的励磁电抗都可以用开路表示。
( )7、电力系统横向故障指各种类型的短路故障。
( )8、运算曲线的编制过程中已近似考虑了负荷对短路电流的影响,所以在应用运算曲线法计算短路电流时,可以不再考虑负荷的影响。
( )9、小干扰法既可以用于分析电力系统的静态稳定性,也可以用于分析电力系统的暂态稳定性。
( )10、对于12MW以上发电机组,计算其机端短路冲击电流时,冲击系数应取2。
( ) 二、单项选择题(在每小题的三个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内。
每小题3分,共30分)1、无限大电源供电情况下突然发生三相短路时,各相短路电流中非周期分量的关系是( )。
A、三相相等;B、三相可能相等,也可能不相等;C、不相等。
2、分析简单电力系统并列运行的暂态稳定性采用的是( )。
A、小干扰法;B、分段计算法;C、对称分量法。
3、不计短路回路电阻时,短路冲击电流取得最大值的条件是( )。
A、短路前空载,短路发生在电压瞬时值过零时;B、短路前带有负载,短路发生在电压瞬时值过零时;C、短路前空载,短路发生在电压瞬时值最大时。
4、电力系统并列运行的暂态稳定性是指( )。
电力系统稳态分析考试及答案
第五次作业1、 造成电力系统电压水平波动的原因是什么?2、 电力系统的电压调整与电力系统的频率调整相比较有那些特点?3、 在常用的无功补偿设备中,那些无功补偿设备具有正的调节效应?那些具有负的调节效应?4、 什么叫电力系统的电压中枢点?电压中枢点的电压调整方式有那几种?5、 常用的调压措施有那些?对于由于无功缺乏造成电压水平下降的电力系统应优先采取何种调压措施?对于无功功率并不缺乏,但局部电网电压偏低的电力系统应优先采用何种调压措施?6、 电力系统无功电源最有分布的目的是什么?无功电源最优分布的原则是什么?7、 电力系统无功最优补偿的目的是什么?无功最优补偿的原则是什么?8、某降压变电所由110kV 线路供电,变电所装有一台40MVA 普通变压器,如图三所示。
110kV 送端电压U1保持115kV 不变.若要求变电所10kV 母线电压U2变化范围不超出10.0~10.7kV ,试选择变压器分接头。
9、电力网接线如下图所示,已知Ω=70ij X ,变电所低压母线要求逆调压(最小负荷时电压为额定电压,最大负荷时电压为105%U N ),低压母线额定电压为10KV ,变压器额定电压为KV 11/%5.22110⨯±。
最大负荷及最小负荷时,归算到高压侧的实际电压分别为:KV U KV U j j 2.110;1.101min .max .='='.若i U 不变,求应选择的变压器分接头和并联电容器的容量。
电力系统稳态分析第五次作业参考答案1、造成电力系统电压水平波动的原因是什么?答:造成电力系统电压水平波动的原因是电力系统无功负荷的波动。
(要保持电力系统的电压在正常水平,就必须维持在该电压水平下的无功功率平衡,当电力系统无功负荷波动时,电力系统的的无功功率平衡关系被破坏,相应的电力系统的电压水平也就发生波动)2、电力系统的电压调整与电力系统的频率调整相比较有那些特点?答:电力系统的频率只有一个,频率调整也只有调整发电机有功出力一种方法(调速器、调频器和有功负荷最优分配都是改变发电机有功出力);而电力系统中各点的电压都不相同,电压的调整也有多种方式.3、在常用的无功补偿设备中,那些无功补偿设备具有正的调节效应?那些具有负的调节效应?答:在常用的无功补偿设备中,调相机、SR型静止无功补偿器和TCR型静止无功补偿器具有正的电压调节效应;而电力电容器、TSC型静止无功补偿器具有负的电压调节效应。
电力系统稳态分析考试试题答案附后 可编辑
6、关于单侧电源电力网,下述说法中正确的是()。
A、电力网的功率分布由负荷分布确定,其潮流无法调控;B、电力网的功率分布与线路阻抗有关,其潮流无法调控;C、电力网功率自然分布就是功率的经济分布。
7、在一个具有n个独立节点的系统中,节点阻抗矩阵的阶数为( )。
A、n×n阶;B、(n-1)×(n-1)阶;C、(n+1)×(n+1)阶。
8、系统中有功功率不足,会造成( )。
A、电压水平上升;B、电压水平下降;C、频率下降。
A、1号机组;B、2号机组;C、同时减小。
10、电力系统无功电源最优分配的目的是()。
A、使电力系统总的能源消耗最少;B、使电力网的有功损耗最小;C、使电力系统的电能质量最好。
二.判断题:(下列各题中,你认为正确的,请在题干的括号内打“√”,错误的打“×”。
每小题1分,共15分)1、输电线路首端电压不一定总是高于末端电压。
()2、高压系统中,有功功率总是从电压相位超前的点向电压相位滞后的点传输。
()5、在无功电源不足引起电压水平普遍偏低的电力系统中,能否通过改变变压器变比调压?为什么?四.计算题:(共50分)1、某35KV电力系统采用中性点经消弧线圈接地的运行方式,已知35KV线路长度为100公里,线路每相的对地电容为,单相接地时流过接地点的电流为3.6安培,求消弧线圈的电感值。
(10分)2、110kv降压变压器铭牌数据为:①计算变压器的参数(归算到110KV侧);②画出变压器的形等值电路。
(10分)3、某地方电力网的等值电路如下图,有关参数均已标于图中,求网络的初步功率分布标出其功率分点,并计算其经济功率分布。
(10分)4、联合电力系统的接线图及参数如下,联络线的功率传输限制为300MW,频率偏移超出才进行二次调频,当子系统A出现功率缺额200MW时,如系统A不参加一次调频,联络线的功率是否越限?(10分)5、某降压变电所装有一台容量为10MVA,电压为的变压器。
最新电力系统稳态分析考试试题
三•简答题:(每小题5分,共25分)1、对电力系统的基本要求是什么?2、对调频电厂的基本要求是什么?什么电厂最适宜担负系统调频电厂?3、什么叫功率分点?标出下图所示电力系统的功率分点。
4、在下图所示的电路中,变压器的实际变比如图所示,并联运行的两台变压器中有无循环功率存在?为什么?如果循环功率存在的话,请指出循环功率的方向。
5、在无功电源不足引起电压水平普遍偏低的电力系统中,能否通过改变变压器变比调压?为什么?四.计算题:(共50分)1、某35KV电力系统采用中性点经消弧线圈接地的运行方式,已知35KV线路长度为100公里,线路每相的对地电容为,单相接地时流过接地点的电流为 3.6安培,求消弧线圈的电感值。
(10分)2、110kv降压变压器铭牌数据为:①计算变压器的参数(归算到110KV侧);②画出变压器的形等值电路。
(10分)3、某地方电力网的等值电路如下图,有关参数均已标于图中,求网络的初步功率分布标出其功率分点,并计算其经济功率分布。
(10分)4、联合电力系统的接线图及参数如下,联络线的功率传输限制为300MW,频率偏移超出才进行二次调频,当子系统A出现功率缺额200MW时,如系统A不参加一次调频,联络线的功率是否越限?(10分)5、某降压变电所装有一台容量为10MVA,电压为的变压器。
已知:最大负荷时变压器高压侧电压为114KV,归算到高压侧的变压器电压损耗为5KV ;最小负荷时变压器高压侧电压为115KV,归算到高压侧的变压器电压损耗为3KV。
现要求在低压母线上实行顺调压(最大负荷时要求电压不低于线路额定电压的倍;最小负荷时要求电压不高于线路额定电压的倍),试选择变压器的分接头。
(10分)三•简答题:(每小题5分,共25分)1、答:对电力系统的基本要求有:满足用户对供电可靠性的要求(2分);具有良好的电能质量(2分);电力系统运行的经济性要好(1分)。
(意思对即可得分)2、答:对调频厂的基本要求是①具有足够的调节容量;(1分)②调节速度要快;(1分)③调节过程的经济性要好(1分)。
电力系统稳态分析考试试题
电力系统稳态分析考试试题(时间100分钟,满分100分)一.单项选择题:(在本题的每一小题的备选答案中,只有一个答案是正确的,请把你认为正确答案的题号,填入题干的括号内,多选不给分。
每小题1分,共10分)1、下面所列各组电力网接线方式中,完全属于有备用接线的一组是()。
A、两端供电网、环网、双回线路辐射网B、双回线路辐射网、环网、单回路链式网C、单回路辐射网、两端供电网、单回路干线网2、关于中性点不接地三相对称系统的中性点对地电压,下述说法中正确的是( )。
A、正常运行时为零,单相接地时升高为线电压;B、正常运行时为零,单相接地时升高为相电压;C、正常运行时无法确定,单相接地时为相电压。
3、220kv电力系统中性点应采用的接线方式是()。
A、不接地;B、直接接地;C、经消弧线圈接地。
4、架空输电线路采用分裂导线的目的是( )。
A、减小输电线路电阻;B、减小输电线路电抗;C、增大输电线路电容。
5、500kv超高压输电线路两端装设并联电抗器的目的是( )。
A、防止输电线路重载时末端电压降低;B、防止输电线路轻载时末端电压升高;C、防止输电线路轻载时末端电压降低。
6、关于单侧电源电力网,下述说法中正确的是()。
A、电力网的功率分布由负荷分布确定,其潮流无法调控;B、电力网的功率分布与线路阻抗有关,其潮流无法调控;C、电力网功率自然分布就是功率的经济分布。
7、在一个具有n个独立节点的系统中,节点阻抗矩阵的阶数为( )。
A、n×n阶;B、(n-1)×(n-1)阶;C、(n+1)×(n+1)阶。
8、系统中有功功率不足,会造成( )。
A、电压水平上升;B、电压水平下降;C、频率下降。
A、1号机组;B、2号机组;C、同时减小。
10、电力系统无功电源最优分配的目的是()。
A、使电力系统总的能源消耗最少;B、使电力网的有功损耗最小;C、使电力系统的电能质量最好。
二.判断题:(下列各题中,你认为正确的,请在题干的括号内打“√”,错误的打“×”。
电力系统稳态分析试题
电力系统稳态分析模拟试题一•单选题:(在本题的每一小题的备选答案中,只有一个答案是正确的,请把你认为正确答案的题号,填入题干的括号内,多选不给分。
每小题1分,共10分)1、下面所列各组电力网接线方式中,完全属于有备用接线的一组是()。
A、两端供电网、环网、双回线路辐射网B、双回线路辐射网、环网、单回路链式网C单回路辐射网、两端供电网、单回路干线网2、关于中性点不接地三相对称系统的中性点对地电压,下述说法中正确的是()。
A、正常运行时为零,单相接地时升高为线电压;B、正常运行时为零,单相接地时升高为相电压;C正常运行时无法确定,单相接地时为相电压。
3、220kv电力系统屮性点应采用的接线方式是()。
A、不接地;B、直接接地;C经消弧线圈接地。
4、架空输电线路采用分裂导线的目的是()。
A、减小输电线路电阻;B、减小输电线路电抗;C增大输电线路电容。
5、500kv超高压输电线路两端装设并联电抗器的目的是()。
A、防止输电线路重载时末端电压降低;B、防止输电线路轻载时末端电压升高;C防止输电线路轻载时末端电压降低。
6、关于单侧电源电力网,下述说法中正确的是()。
A、电力网的功率分布由负荷分布确定,其潮流无法调控;B、电力网的功率分布与线路阻抗有关,其潮流无法调控;C电力网功率自然分布就是功率的经济分布。
7、在一个具有n个独立节点的系统中,节点阻抗矩阵的阶数为()。
A nXn 阶;B、(n 一1) x (n 一1)阶;C ( n+ 1) x ( n + 1)阶。
8系统屮有功功率不足,会造成()。
A、电压水平上升;B、电压水平下降;C、频率下降。
g>岌电厂荫台岌电机组并列运行时,如果两台发电机的有功出力都没有达到额定值,且有A曲方当炭电厂有功负荷减勺电击应该首先减小有功出力的是()•卩A 1号机组;B、2号机组;C、同时减小。
10、电力系统无功电源最优分配的目的是()。
A、使电力系统总的能源消耗最少;B、使电力网的有功损耗最小;C使电力系统的电能质量最好。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三.简答题:(每小题5分,共25分)
1、对电力系统的基本要求是什么?
2、对调频电厂的基本要求是什么?什么电厂最适宜担负系统调频电厂?
3、什么叫功率分点?标出下图所示电力系统的功率分点。
4、在下图所示的电路中,变压器的实际变比如图所示,并联运行的两台变压器中有无循环
功率存在?为什么?如果循环功率存在的话,请指出循环功率的方向。
5、在无功电源不足引起电压水平普遍偏低的电力系统中,能否通过改变变压器变比调压?
为什么?
四.计算题:(共50分)
1、某35KV电力系统采用中性点经消弧线圈接地的运行方式,已知35KV线路长度为100公里,线路每相的对地电容为,单相接地时流过接地点的电流为3.6安培,求消弧线圈的
电感值。
(10分)
2、110kv降压变压器铭牌数据为:
①计算变压器的参数(归算到110KV侧);
②画出变压器的形等值电路。
(10分)
3、某地方电力网的等值电路如下图,有关参数均已标于图中,求网络的初步功率分布标出
其功率分点,并计算其经济功率分布。
(10分)
4、联合电力系统的接线图及参数如下,联络线的功率传输限制为300MW,频率偏移超出才进行二次调频,当子系统A出现功率缺额200MW时,如系统A不参加一次调频,联络线
的功率是否越限?(10分)
5、某降压变电所装有一台容量为10MVA,电压为的变压器。
已知:最大负荷时变压器高压侧电压为114KV,归算到高压侧的变压器电压损耗为5KV;最小负荷时变压器高压侧电压为115KV,归算到高压侧的变压器电压损耗为3KV。
现要求在低压母线上实行顺调压(最大负荷时要求电压不低于线路额定电压的倍;最小负荷时要求电压不高于线路额定电压的
倍),试选择变压器的分接头。
(10分)
三.简答题:(每小题5分,共25分)
1、答:对电力系统的基本要求有:满足用户对供电可靠性的要求(2分);具有良好的电能质量(2分);电力系统运行的经济性要好(1分)。
(意思对即可得分)
2、答:对调频厂的基本要求是①具有足够的调节容量;(1分)②调节速度要快;(1分)
③调节过程的经济性要好(1分)。
具有调节库容的大型水电厂最适宜作为调频电厂(2分)。
3、答:电力系统中如果某一负荷点的负荷功率由两侧电源供给,则该负荷点就是功率分点,功率分点又分为有功功率分点和无功功率分点(3分),分别用“▼”和“▽”标注。
图示电力系统中负荷点2为有功功率分点(1分),负荷点3为无功功率分点(1分)。
4、答:有循环功率存在(3分)。
因为上述网络实际上是一个多电压等级环网,两台变压
器的变比不匹配(如取绕行方向为顺时针方向,则,所以存在循环功率(1分);循环功率的方向为逆时针方向(1分)。
5、答:不能(3分),因为改变变压器的变比并不能改善电力系统无功功率平衡状态(2分)。
四.计算题:(共50分)
1、解:
单相接地短路时的原理电路图和相量图如下:
5、下图所示网络中,f点发生三相短路时,关于短路点右侧网络中的电流正确的说法是()。
A、不存在电流;
B、过渡过程中存在电流;
C、电流始终存在。
6、同步发电机直轴电抗三者之间的大小关系为()。
7、不同类型短路对电力系统并列运行暂态稳定性的影响也不一样,下述说法中正确的是()。
A、三相短路影响最大,以下依次是两相短路、单相接地短路、两相短路接地;
B、三相短路影响最大,以下依次是两相短路接地,两相短路、单相接地短路;
C、单相接地短路影响最大,以下依次是两相短路、两相短路接地、三相短路。
1、简述应用对称分量法计算不对称短路故障处短路电流的步骤。
2、在下图所示的简单电力系统中,如果f点的,则f点发生单相接地短路时的故障相电流大于该点发生三相短路时的电流,这是否意味着单相短路对电力系统暂态稳定性的影响也大于三相短路?为什么?
3、写出电力系统中f点发生两相短路接地故障时的边界条件,并画出其复合序网。
4、试比较电力系统发生各种金属性短路故障时,正序分量电流的大小关系(n代表短
路类型),并简要说明理由(分析时不计电阻,并假定。
5、快速关机可以提高电力系统并列运行的暂态稳定性,试以下图为例作图说明其工作原理。
四、作图题(每小题10分,共10分)
1、画出下图所示电力系统f点发生单相接地短路时的零序等值电路。
五、计算题(共35分)
1、用单位电流法计算下图所示网络中各电源与短路点之间的转移阻抗。
(图中各元件参数为标幺值)(10分)
2、已知变压器变比),求变压器星形侧(f点)两相短路时三角形侧的三相电流。
(10分)
3、系统接线如下图所示,设在一回线路始端突然发生三相短路,当发电机转子功角增加30°时,A、B两断路器同时跳开,将故障线路切除。
已知原动机机械功率Pt=1.5,双回线运行时
系统的功角特性为,切除一回线路后系统的功角特性为。
试判断
该系统是否能保持暂态稳定?(15分)
三、问答题(每小题5分共25分)
1、
答:应用对称法计算不对称短路故障处短路电流的步骤如下:
①绘制三序等值电路,计算三序等值电路参数;
②对三序等值电路进行化简,得到三序等效网络(或三序电压平衡方程);
③列故障处边界条件方程;
④根据边界条件方程绘制复合序网,求取故障处基本相的三序电流分量(或利用三序电压方程和边界条件方程求解故障处基本相三序电流分量)
⑤利用对称分量法公式,根据故障处基本相三序电流分量求故障处各相电流。
2、
答:并不意味着单相短路对电力系统暂态稳定性的影响大于三相短路。
因为影响电力系统暂态稳定性的是正序电流,而非短路电流,而正序电流由下面正序增广网络确定
故障情况下,发电机的功角特性
其中
三相短路时,
单相接地短路时,
由此可知,尽管单线接地时故障处故障相电流大于三相短路电流,但对电力系统并列运行暂态稳定性的影响却小于三相短路。
3、
答:以B、C两相短路为例,边界条件为:
复合序网如下图所示:
4、
5、
答:下面是无快速关进汽阀门和有快速关进汽阀门两种情况下的功角特性曲线图,由图可见快关进汽阀门增大了最大减速面积(同时也可减小加速面积,但作用不明显),根据等面积定则可知,快速关进汽阀门可以提高电力系统并列运行的暂态稳定性。
四、作图题(每小题10分,共10分)
答:点发生接地故障时的零序等值电路如下图所示。
五、计算题(35分)
1、解:
在下图中设电流,则
由此可得:
2、解:
以B、C两相短路为例,根据对称分量法求得星形侧各序分量,其相量图如图(1)所示,由于,所以三角形侧各序分量电流如下:
其相量图如图(2)所示
3、解:。
