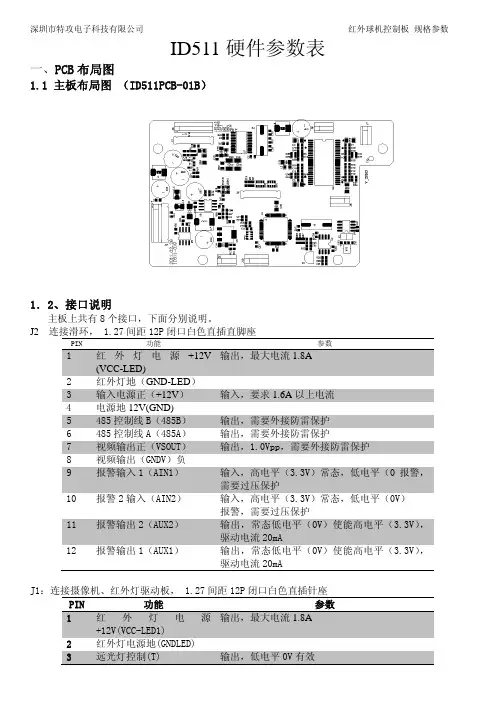

ID511硬件参数表
一、PCB布局图
1.1 主板布局图 （ID511PCB-01B）
1．2、接口说明
主板上共有8个接口，下面分别说明。
J2 连接滑环， 1.27间距12P闭口白色直插直脚座
PIN 功能 参数
1 红外灯电源+12V
输出，最大电流1.8A
(VCC-LED)
2 红外灯地（GND-LED）
3 输入电源正（+12V） 输入，要求1.6A以上电流
4 电源地12V(GND)
5 485控制线B（485B） 输出，需要外接防雷保护
6 485控制线A（485A） 输出，需要外接防雷保护
7 视频输出正（VSOUT） 输出，1.0Vpp，需要外接防雷保护
8 视频输出（GNDV）负
9 报警输入1（AIN1） 输入，高电平（3.3V）常态，低电平（0报警，
需要过压保护
10 报警2输入（AIN2） 输入，高电平（3.3V）常态，低电平（0V）
报警，需要过压保护
11 报警输出2（AUX2） 输出，常态低电平（0V）使能高电平（3.3V），
驱动电流20mA
12 报警输出1（AUX1） 输出，常态低电平（0V）使能高电平（3.3V），
驱动电流20mA
J1：连接摄像机、红外灯驱动板， 1.27间距12P闭口白色直插针座
PIN 功能 参数
输出，最大电流1.8A
1 红外灯电源
+12V(VCC-LED1)
2 红外灯电源地(GNDLED)
3 远光灯控制(T) 输出，低电平0V有效
4 广角灯控制(W) 输出，低电平0V有效
5 灯的开关控制（B/W） 输入，低电平（1.54V）黑白，高电平（11V）彩
色
6 电源（+5V） 输出，稳压5V
7 摄像机电源+12V（VCCJ） 输出，最大电流0.8A
8 摄像机电源地（GND）
9 视频地（GNDV） 输入
10 视频正（VSIN’） 输入，1.0VPP，内部有51R负载电阻
11 摄像机控制RX（RX） 输入，0V-3.3V，接摄像机发送
12 摄像机控制TX（TX） 输出，0V-3.3V，接摄像机接收
J6：水平零点开关连接座子，2.0间距4P直插直脚座
PIN 功能 参数
1 发光二极管+ 输出，经270R电阻限流接+3.3V
2 发光二极管- GND
3 三极管发射级 GND
4 三极管集电级 输入，经47K电阻电拉至3.3V（开路输出）
J7：垂直零点开关连接座子，2.0间距4P直插直脚座
PIN 功能 参数
1 红外二极管+ 输出，经270R电阻限流接+3.3V
2 红外二极管- GND
3 三极管发射级 GND
4 三极管集电级 输入，经47K电阻电拉至3.3V（开路输出）
J9：接垂直电机座子，2.0间距4P直插直脚座
PIN 功能 参数
1 电机线圈A 输出，12V，最大输出电流0.3A
2 电机线圈A 输出，12V，最大输出电流0.3A
3 电机线圈B 输出，12V，最大输出电流0.3A
4 电机线圈B 输出，12V，最大输出电流0.3A
J8：接水平电机座子，2.0间距4P直插直脚座
PIN 功能 参数
1 电机线圈A 输出，12V，最大输出电流0.3A
2 电机线圈A 输出，12V，最大输出电流0.3A
3 电机线圈B 输出，12V，最大输出电流0.3A
4 电机线圈B 输出，12V，最大输出电流0.3A
1．3、工作原理及工作流程
在这只讲述一下红外灯与黑白转换的工作原于及流程，其它功能不必再讲述。
在本设计中，红外灯采用两段式控制方式，即一组为远光灯，摄像机大倍数时开启，一组为近光灯，摄像机小倍数时开启。
在本设计中，还需要一块红外灯控制板，此板接收光敏电阻的信号，并将其线性电压参数转换为高低电平参数，将此信号传送给球机控制板，球机控制板跟据此信号的状态，设置摄像机滤光片的状态（彩色/黑白）。
在摄像机变倍过程中，球机控制板实时读取摄像机的当前变倍值，跟据此值设置远
近光状态，红外灯控制板跟据此信号确定开关那一组灯光。
因为使用相同协议的不同摄像机，比如为先和LG、优克，它们都使用LG通讯协议，但变倍参数却不相同，而控制板CPU没有办法自动判断是它们其中的那一种，此时需要人工参与并设置，控制板提供了一系列相同协议相机的先择方法，操作方法：先通过调用95号预置位进入球机菜单，然后通过键盘设置相应的预置位，使用下列命令。
预置位号相机选择
250 LG原厂机芯；GP机芯；联数机芯
251 选择优克AF303机芯，相似优克机芯也可以使用此设置
252 为先机芯Q30，使用摄像机原有菜单
253 为先Q2630机芯，使用球机摄像机菜单；目击者机芯；优克AF203
254 为先1693机芯，使用球机摄像机菜单；
255 清除人工设置，恢复默认值，选择进口机芯
如果相机选择错误，可能会出现红外灯大小灯开启不正常或不转灯现像
如果可以转灯，不能转黑白，可能是机芯的具体型号不支持，比如SONY的新型号FCB-EX980C
2．１ 水平零点开关板TG511-04A接线图
正面: 反面:
J11 水平零点开关连接座子2.0间距4P直插直角座
PIN 功能 参数
1 发光二极管+ 输出，经270R电阻限流接+3.3V
2 发光二极管- GND
3 三极管发射级 GND
4 三极管集电级 输入，经47K电阻电拉至3.3V（开路输出）
3．1 ID511-01B电路板尺寸图如（图）。
球机主控板，PCB厚度：1.2mm，孔位直径：￠3
球机机零点开关板PCB厚度：1.2mm，孔位直径：￠3
电源板布局图
TG511-2C顶层 TG511-02C底层
2．2接口说明
电源板总共有3个接口，下面分别说明：
J3：电源线接线座，2.0间距7P直插直脚座。
PIN 功能 参数
1 12V电源负（GND） 输入
2 12V电源正（VCCIN） 输入,内部200V防雷保护（BA201N），电源反接
保护（SR504），过流保护（1A自恢复保险）
3 视频负（GNDV） 输出
4 视频正（VSOUT） 输出，内部防雷保护（TSS管BS0060）
5 485控制线B（485B） 输出，内部200V防雷保护（BA201N），过流保
护（80mA自恢复保险），过压保护（TVS管6V）
6 485控制线A（485A） 输出，内部200V防雷保护（BA201N），过流保
护（80mA自恢复保险），过压保护（TVS管6V）
7 大地连接线（EARTH） 输入
¾J17：连接滑环，1.27间距12P卧式贴片。
PIN 功能 参数
1 红外灯电源+12V（VCC_LED）输出，最大电流1A
2 红外灯电源地（GNDLED）
3 12V输入电源正（VCC） 输出，最大电流1A
4 12V输入电源地（GND）
5 485控制线B（485B） 输入
6 485控制线A（485A） 输入
7 视频正（V_OUT） 输入
8 视频负（V_G） 输入
9 为报警输入1（AIN1） 输出，常态开路，报警低电平（0V）
10 为报警输入2（AIN2） 输出，常态开路，报警低电平（0V）
11 为报警输出2（AUX2） 输入，高电平有效，3.3V-5V
12 为报警输出1（AUX1） 输入，高电平有效，3.3V-5V
J1：报警输入输出接线座，2.0间距9P直插直脚带锁扣座
PIN 功能 参数
1 报警1输入（AIN1） 输入，TSS管保护（BS0060M）
2 报警2输入（AIN2） 输入，TSS管保护（BS0060M）
3 空脚（NC）
4 空脚（NC）
5 报警输出1A（AUX1A） 输出，与6脚一起为继电器输出，22V/200mA，
30V/3A
6 报警输出1B（AUX1B）
7 报警输出2A（AUX2A） 输出，与8脚一起为继电器输出，22V/200mA，
30V/3A
8 报警输出2B（AUX2B）
9 报警输入公共端（GND）
2.3电源板，PCB尺寸：如（图）。
