电功率综合题——比例计算题

合集下载

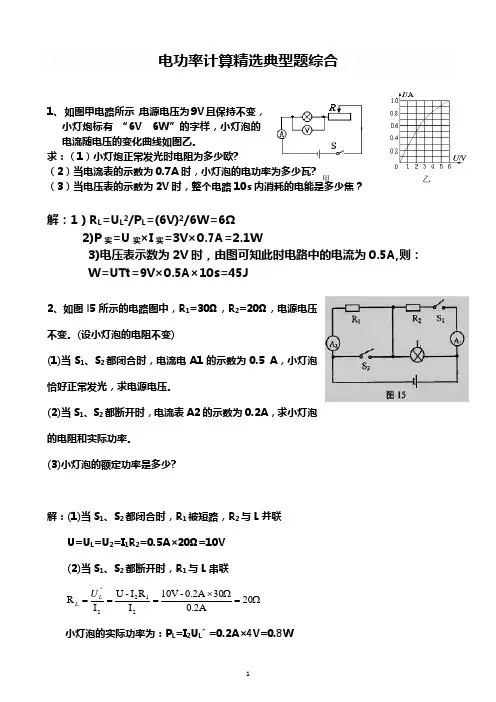

电功率计算精选综合典型题(带答案)

1 甲乙电功率计算精选典型题综合1、如图甲电路所示，电源电压为9V 且保持不变，小灯炮标有 “6V 6W ”的字样，小灯泡的电流随电压的变化曲线如图乙。

求：（1）小灯炮正常发光时电阻为多少欧?（2）当电流表的示数为0.7A 时，小灯泡的电功率为多少瓦?（3）当电压表的示数为2V 时，整个电路10s 内消耗的电能是多少焦？解：1）R L =U L 2/P L =(6V)2/6W=6Ω2)P 实=U 实×I 实=3V ×0.7A=2.1W3)电压表示数为2V 时，由图可知此时电路中的电流为0.5A,则： W=UTt=9V ×0.5A ×10s=45J2、如图l5所示的电路图中，R 1=30Ω，R 2=20Ω，电源电压不变。

(设小灯泡的电阻不变)(1)当S 1、S 2都闭合时，电流电A1的示数为0.5 A ，小灯泡恰好正常发光，求电源电压。

(2)当S 1、S 2都断开时，电流表A2的示数为0.2A ，求小灯泡的电阻和实际功率。

(3)小灯泡的额定功率是多少?解：(1)当S 1、S 2都闭合时，R 1被短路，R 2与L 并联U=U L =U 2=I 1R 2=0.5A ×20Ω=10V (2)当S 1、S 2都断开时，R 1与L 串联Ω=Ω⨯===20A2.030A 2.0-V 10I R I -U I R 2122”L L U小灯泡的实际功率为：P L =I 2U L ”=0.2A ×4V=0.8W(3)小灯泡的额定功率是：W 520V)10R U P 2L 2L =Ω==（3、如图所示，电热水器有加热和保温两种状态(由机内温控开关S 2自动控制)，其铭牌技术参数如表中所示。

(1)开关S 1、S 2均闭合时，热水器处于哪种工作状态?电阻R 1、R 2的阻值分别是多少?(2)利用原有电路元件，设计出另一种能够实现加热和保温两种工作状态的实用电路(由机内温控开关S 2自动控制)。

电功率综合计算题

1.【综合】电源电压为3V,将电阻R=20Ω和灯L “6V,3.6W ”串联,闭合开关后,则(1)串联电路中的电流为多少？R 两端的电压为多少？(2)灯L 消耗的实际功率是多少？2.【综合】如右图所示的电路中,R1=10Ω,R2=20Ω,开关闭合后,电压表示数为6V,则(1)电流表的示数是多少?(2)R2的电功率是多少?3.【综合】在右图所示的电路中,电源电压保持不变,电阻R1的阻值为20欧.闭合开关S,电流表A1的示数为0.3A,电流表A2的示数为0.2A.求：(1)电源电压U.2)电阻R2的阻值.(3)通电10秒,电阻R2消耗的电能W2.4.【综合】如右图所示的电路中,电路两端的电压不变,R1=40Ω,R2=60Ω,当S 断开时,电流表的示数为0.3A,则当开关闭合时,10S 内消耗电能多少？R1的电功率为多少？5.一只灯泡上标着“9V 3W”字样，把它跟滑动变阻器R (20Ω、2A)和安培表(0～0.6A)串联组成如图所示电路。

电源的电压为15V 。

(1)S1闭合，S2断开，调节滑动变阻器，当L 正常发光时，电流表的示数是多少？(2)滑片P 的位置不变，再将S2闭合，此时安培表的示数是多少？此时滑动变阻器消耗的电功率是多少？6、在如图所示的电路中，电源电压不变，电阻R 的变化范围为0～100欧姆，灯L键S 闭合时，L 正常发光，电流表的示数为0.6安。

求：（1）电阻R 接入电路的阻值；2）在10秒内，电流通过电阻R 所做的功（3）电阻R 消耗的最小电功率。

7、通过学习，小勇设计了如图的电路：暂时不需要焊接时，断开S 使电烙铁处于预热状态。

已知电烙铁上标有“220V 25W” ，电灯泡上标有“220V 100W” 字样，若将这个电路接入220伏电路中：（1）电灯泡的额定电流电烙铁的额定电流（填“大于”或“小于”），接入电路后，你认为电烙铁（填“会”或“不会”）被烧坏。

（2）S 闭合和S 断开时，电烙铁的实际功率分别是多少？（3） S 闭合时，电烙铁连续工作30分钟，消耗电能是多少？8、如图所示为电饭锅的原理图，当控制开关闭合时电饭锅处于加热煮饭状态，此时功率为1000W 。

专题：电学综合题(比例方程题)

212热1热212121R R Q Q P P W W U U ====122热1热212121R RQ Q P P W W I I ====I = R U P = R U 2P= R I 22010专题一：电学综合题（比例方程题）一、同一电阻，不同电路中的比练习1．一个额定电压是220v 的灯泡，接在110v 的电压下，灯的实际功率是15瓦，其额定功率是多少瓦。

2．将标有“6V 3.6W ”的小灯泡接在某电路通过灯实际电流为0.5A ，求灯的实际功率？把它接某电路两端它的实际功率为1.6W ，求灯的实际电流3．如图1所示，电源电压不变。

当滑动变阻器的滑片P 从a 端滑到b 端时，电阻R 1前后消耗的电功率之比为 P 1∶P 1′＝9∶4。

求：（1）电压表的示数之比，（2）电流表的示数之比。

二﹑不同电路，不同电阻的比公式法：4．如图2所示，电源电压不变。

当变阻器接入电路的电阻为其最大阻值的1/3时，它两端的电压为U 2；当R 2接入电路的电阻为其最大阻值的3/4时，它两端的电压为U 2′。

若U 2＝2/3U 2′。

求：（1）电流表的示数之比，（2）电阻R 1前后消耗的电功率之比。

三﹑已知同一电路，不同电阻的比 1.串联电路： 2.并联电路：练习 5．电阻R 1:R 2=1:2，当它们串联时，R 1两端电压为12v ，R 2的电阻为24Ω。

求：（1）通过R 1的电流；（2）R 2的电功率。

6．电阻R 1:R 2=1:3，当它们串联时，R 1两端电压为5v ，R 2的电功率为7.5w 。

求：（1）电路两端电压；（2）电阻R 1的阻值。

7．电阻R 1=3R 2，则将R 1与R 2并联起来，若R 2的电功率为12w ，通过R 1的电流为0.1A 。

求：（1）电路两端电压；（2）电阻R 1的阻值。

8．电阻R 1:R 2=2:3，当它们并联时，通过干路的电流为2A ，R 1的电功率为36w 。

初中物理电功率经典计算题50个

初中物理电功率经典计算题50个初中物理电功率经典计算题100个（前50）1、一根阻值为20Ω的电炉丝做成电热器，接上10V电源能正常工作；用这个电热器与一个小灯泡串联接人该电源时，电热器消耗的功率是其额定功率的0.64倍。

求：(1)电热器正常工作的电流和额定功率；(2)小灯泡的电阻值。

2、用R1=121Ω、R2=60.5Ω的两根电阻丝，两个开关（S1、S2）设计有低、中、高三档不同的电功率的取暖器，简化如图求：（1）取暖器工作于低档时，S1、S2的断开或闭合情况是怎样的？此时电路的电流和电功率各多大？（2）电取暖器工作于高档时，S1、S2的断开或闭合情况是怎样的？此时电路的干路电流和电功率多大？3、小灯泡L标有“6V 6W”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：(1)电源电压U。

(2)电阻R1的阻值;(3)当S1、S2都断开时，小灯泡L消耗的功率.4、电源电压u＝7.5v。

R为保护电阻，L为标有“6 V 3w”的小灯泡，电流表量程为～0.6A，电压表量程为～3v。

闭合开关S后，要求灯L两端的电压不超过额定电压，且两电表的示数均不超过各自的量程，则滑动变阻器允许接入电路的最大阻值为。

5、L是标有“6V3W“的电灯，电压是8伏特的电源求：电阻R和滑动变阻器RW的阻值各是多大时，才能使滑动变阻器的滑片P无论在什么位置上，加在电灯两端的电压都不超过3～6伏特的范围。

6、有两个阻值分别为20Ω、30Ω的电阻在电路中，请你任意补充一个条件，提出问题，然后解答。

(至少选择两种解。

法，但要求每次补充不同条件，提出不同的问题)谜底：(1)补充条件：电源电压为12V。

求电路中的电流。

（2)补充条件：20Ω的电阻的功率为3．2 W，求30 Ω的电阻的功率。

7、闭合开关后，用电器R1、R2均能正常工作。

已知R1的额定功率为1．5 W，电流表A1的示数为．5A，电流表A2的示数为1．5A。

2021年中考物理专题练习：电功率电热综合计算

2021年中考物理专题练习：电功率电热综合计算1.某电热水器具有加热和保湿功能，其工作原理如图甲所示。

其中控制电路中的电磁铁线圈电阻不计，R为热敏电阻，热敏电阻中允许通过的最大电流lg=15mA，其阻值R随温度变化的规律图象如图乙所示，电源电压U恒为6V，当电磁铁线圈中的电流I>8mA时，电磁铁的衔铁被吸下，继电器下方触点a、b接触，加热电路接通：当电磁铁线圈中的电流I≤8mA时，继电器上方触点c接触，保温电路接通，热敏电阻R和工作电路中的三只电阻丝R1、R2、R3，均置于储水箱中，U2=220V，加热时的功率P加热=2200W，保温时的功率P保器=110W，加热效率η=90%，R2=2R1，水的比热容，c水=4.2×103J/（kg·℃），水箱内最低温度为0℃。

（1）为使控制电路正常工作，保护电阻Ro的阻值至少为多少Ω？若Ro为该值，试求热水器刚开始保温时水的温度。

（2）电阻丝R1、R2、R3的阻值分别为多少欧姆？（3）该热水器在加热状态下，将44kg、20℃的水加热到50℃需要多少时间？2.某型号电热水瓶具有加热、保温、电动出水及干烧断电功能、其简化电路如图所示。

S1是壶底温控开关，通常闭合，当壶底发热盘的温度达到120℃自动断开。

S2是壶壁温控开关，按下时对水加热，水烧开后白动新开，电热水瓶处于保温状态。

S3是电动出水开关，按下时闭合，电磁泵将水抽出。

己知电热水瓶保温功率为50W，加热功率为1000w。

（1）电热水瓶处于保温状态且不抽水时，电路中的电阻是多大？（2）闭合S3，电磁泵两端电压为12V.已知R3阻值为200Ω，求电磁泵的电功率。

（3）若水烧开后，S2没有自动断开，则瓶里的水烧干后，经过多长时间，S1才会断开？已知发热盘质量为0.5kg，比热容为0.5×103J/（kg℃）。

设水烧干瞬间，发热盘的湿度为110℃，不计热损失。

3.图甲为新型风暖浴霸，因其安全性能好、发热柔和，深受大家喜爱。

中考物理电功率的综合计算问题综合题含答案

一、初中物理电功率的综合计算问题1．如图所示的电路，电路接通后，移动滑动变阻器的滑片，电压表的最大值为6V ，电流表的最大值为3A 、最小值为1A ，由此可以确定（）A ．电源电压为9VB ．定值电阻的阻值为6ΩC ．滑动变阻器的最大阻值为2ΩD ．定值电阻最大功率为18W【来源】2020年广西中考一轮模拟物理试题（三) 【答案】A 【解析】【分析】【详解】由图可知，电路为定值电阻R 1与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流，当滑动变阻器接入阻值最大时，由串联分压及欧姆定律可知，电压表此时示数最大为6V ，对应电流最小为1A ，此时电源电压为U =U 1+U 2=1A×R 1+6V当滑动变阻器接入阻值最小为0Ω时，电路为R 1的简单电路，由欧姆定律可知此时电流最大为3A ，此时电源电压为1211=3A U U I R R '==⨯联立求解可得电源电压为9V ，电阻R 1阻值为3Ω，当滑动变阻器全部接入时，电路总电阻为19V=91AU R I ==Ω总则滑动变阻器最大阻值为R 滑=R 总-R 1=9Ω-3Ω=6Ω定值电阻阻值不变，由2U P R=可知定值电阻两端电压最大时，功率最大，当滑动变阻器接入阻值为0Ω时，定值电阻两端电压最大，等于电源电压9V ，此时功率为()221max19V ==27W 3U P R =Ω故选A 。

2．如图，把E 、F 两点接入电压为U 的电源两端，当开关S 1和S 2都闭合时，电路消耗的总电功率为P 1；当开关S 1和S 2都断开时，电路消耗的总电功率为P 2。

若把 A 、E 两点接入电压为U 的电源两端且只闭合开关S 2时，电路消耗的总电功率为 P 3。

已知P 2：P 3= 9∶5，则（）A ．R 1：R 2=5∶4B ．R 1：R 2= 4∶5C ．P 1：P 2= 9∶4D ．P 1：P 2=9∶5【来源】2020年天津市滨海新区中考一模物理试题（初中毕业生模拟学业考试)【答案】BC 【解析】【分析】【详解】由题意知，把E 、F 两点接入电压为U 的电源两端，当开关S 1和S 2都闭合时，电路消耗的总电功率为211212U P R R R R =+当开关S 1和S 2都断开时，电路消耗的总电功率为222U P R =把 A 、E 两点接入电压为U 的电源两端且只闭合开关 S 2时，电路消耗的总电功率为2312U P R R =+由以上三式联立求得1245R R =∶∶，1294P P =∶∶ 故AD 不符合题意，BC 符合题意。

中考物理压轴题专题电功率的综合计算问题的经典综合题及答案

一、初中物理电功率的综合计算问题1．两个定值电阻，甲标有“10Ω 2A ”，乙标有“20Ω 0. 5A ”。

如将它们并联起来，电路中的最大总功率及将它们串联起来电路两端允许加的最大电压为（） A ．30W 30V B ．15W 10V C ．15W 15V D ．30W 60V 【来源】2020年黑龙江省哈尔滨市南岗区中考复习模拟试题（三) 【答案】C 【解析】【分析】根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，再根据欧姆定律和并联电路电流的特点求出干路电流，利用P UI =求出电路中的最大总功率；已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，再根据串联电路电阻的特点和欧姆定律求出电路的最大电压。

【详解】 AD ．根据UI R=可得，两电阻两端允许所加的最大电压 2A 10Ω20V U I R ==⨯=甲甲甲，0.5A 20Ω10V U I R ==⨯=乙乙乙因并联电路中各支路两端的电压相等，则两只电阻并联时，电路中的最大电压10V U U ==乙通过乙电阻的电流110V 1A 10ΩU I R ===甲则并联电路中的最大总功率1()10V (1A 0.5A)15W P UI U I I ==+=⨯+=乙故AD 错误；BC ．因串联电路中各处的电流相等，则两只电阻串联时，电路中的最大电流0.5A I I '==乙根据UI R=可得，串联电路两端允许加的最大电压 ()0.5A ()15V 10Ω20ΩI R U R I R '+'''==+=⨯=乙甲故B 错误、C 正确。

故选C 。

2．如图所示，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 从中点向b 端移动一段距离，电压表V 1、V 2示数的变化量分别为1U ∆、2U ∆，电流表示数的变化量为I ∆，阻值相同的定值电阻R 1、R 2消耗电功率的变化量分别为1P ∆、2P ∆，则下列判断正确的是（）A ．12U U ∆>∆B ．12U U ∆=∆C ．1212U U R R I I∆∆+=+∆∆ D ．21212P P I R R ∆+∆∆+=（）【来源】2020年天津市和平区中考一模物理试题【答案】BC 【解析】【分析】【详解】由电路图可知，R 1与R 0、R 2串联，电压表V 1测R 0与R 2两端的电压之和，电压表V 2测R 2两端的电压，电流表测电路中的电流。

电学比例类计算题

电学比例类计算题1、在图1所示电路中，灯L 1的电阻R 1是灯L 2电阻R 2的21（不考虑灯丝电阻随温度的变化），电源电压为10V 且保持不变．当闭合开关S 0、S 1，断开开关S 2时，灯L 1正常发光，电阻R 3消耗的电功率为2W ，电压表示数为U 1；当闭合开关S 2，断开开关S 0、S 1时，电阻R 4消耗的电功率为0.25W ，电压表示数为21U 1．求：（1）电流表前后两次电流之比；（2）灯L 1的额定电功率；（3）电阻R 4的阻值．2．课外小组的同学设计了一个电热器，工作电路如图2所示，其中电源两端电压不变，定值电阻R 3起调控作用，R 1、R 2是加热电阻，且R 1、R 2不能同时工作。

小组同学通过实验测得加热电阻R 2单独工作时的热功率为90W 。

已知4R 1＝R 2，2R 1＝R 3，求：（1）这个电热器的加热电阻工作的最大热功率，并说明此时三个开关的状态？（2）这个电热器的加热电阻工作的最小热功率，并说明此时三个开关的状态？SVAL 1 L 2 S 0S 1S 2 R 3R 4图1图23．如图3所示电路总电压不变。

只闭合开关S 3，滑动变阻器的滑片P 在最左端时，电路消耗总功率为10W ，电流表的示数为I 1；只断开开关S 1，滑片P 移至最右端时，电流表的示数为I 2，电压表的示数为U 1；只闭合开关S 1，滑片P 仍在最右端时，电压表示数为U 2。

若I 1∶I 2＝5∶3，U 1∶U 2＝2∶3。

求：上述三个状态中，电路消耗总功率的最小值。

4．如图4所示，电源电压保持不变，滑动变阻器最大值为R 1=40Ω，小灯泡的电阻为10Ω且保持不变。

当S 1、、S 2 均闭合且滑片P 滑到a 端时，电流表 A 1、 A 2的示数之比为3:2；当S 1 、S 2均断开且滑片P 置于滑动变阻器中点时，小灯泡 L 的功率为10W 。

求：（1）电阻R 2 的阻值；（2）当S 1、S 2 均闭合且滑片P 在a 端时，电压表的示数；（3）整个电路消耗的最小电功率。

电功率练习题及答案

电功率练习题及答案一、选择题1. 一个功率为500W的电力设备在5小时内使用了多少电能？A. 2.5 WhB. 2.5 kWhC. 250 WhD. 250 kWh答案：B. 2.5 kWh2. 一台电视机的功率为100W，它连续工作6小时，一共消耗了多少电能？A. 600 WhB. 6 kWhC. 6000 WhD. 60 kWh答案：D. 60 kWh3. 一个电灯的功率为60W，在10小时内使用了多少电能？A. 6 WhB. 0.6 kWhC. 600 WhD. 0.06 kWh答案：B. 0.6 kWh4. 一台洗衣机的功率为500W，它在2小时内工作了8次，总共消耗了多少电能？A. 400 WhB. 2.4 kWhC. 4 kWhD. 10 kWh答案：B. 2.4 kWh5. 一个功率为800W的电热水壶，烧开一壶水需要4分钟，它在烧开一壶水时消耗的电能是多少？A. 32 WhB. 20 WhC. 8 kWhD. 20 kWh答案：A. 32 Wh二、计算题1. 一个功率为1500W的电冰箱，连续运行24小时，其消耗的电能为多少？解答：电能=功率×时间= 1500W × 24h= 36000 Wh= 36 kWh2. 一台功率为200W的电风扇，在使用了5小时后，它的电费是多少？已知：电价为1元/ kWh解答：电费=功率×时间×电价= 200W × 5h × 1元/1000Wh= 1元3. 一个功率为1200W的电吹风，使用15分钟后关闭，它的电能消耗为多少？解答：电能=功率×时间= 1200W × 15min= 18000 Wh= 18 kWh4. 一家小饭馆的电费每度为0.8元，一天的用电量为30度，那么一个月的电费是多少？解答：电费=电量×电价= 30度 × 0.8元/度= 24元5. 一个功率为750W的电锅，烧开1升水需要5分钟，那么在烧开1升水时消耗的电能是多少？解答：电能=功率×时间= 750W × 5min= 3750 Wh= 3.75 kWh三、应用题1. 小明家用电器有电视机、电脑、冰箱和洗衣机，各自的功率分别为100W、150W、200W和250W。

有关电功率的计算题集锦（例题）

有关电功率的计算题集锦（例题）[例1]一只标有“PZ220－40”和一只标有“PZ220－100”的灯泡，若：(1)把它们并联在220V 的电源上，问哪盏灯亮些？(2)把它们串联在220V的电源上，哪盏灯亮些？ [例2]现有两个小灯泡，上面分别标有“6V，1. 2W”和“12V，6W”字样，如果把这两个灯泡串联起来，为了使其中一个灯泡持续正常发光，那么加在串联电路两端的电压是( ) A.9.4V B.10.8V C.18V D.27V [例4]将一只电炉的电阻丝剪成长度相等的两段，并联后接到原来的电源上(设电源电压保持不变)，功率将变为( ) [例5]电烙铁使用前需要一定的预热时间，因而即使暂时不用也要将它接到电源上，但这样既费电又会造成烙铁头氧化而不易沾锡，所以，有时采用如图2的所示的电路，在暂时不需要焊接时，断开电键S，使电烙铁处于预热状态；当需要焊接时，闭合电键S，就能很快达到焊接温度。

现给一个“220V，25W”的电烙铁预热，若灯泡L在预热状态时的电阻为800Ω，则：(l)在预热状态下电烙铁消耗的功率为多少？(2)整个电路消耗的功率是电烙铁正常工作时消耗功率的百分之几？ [例6]用粗细均匀的电阻丝加热烧水，通电10分钟可烧开一壶水，若将电阻丝对折起来使用，电源电压不变，烧开同样一壶水的时间是：D.30分钟A.2.5分钟 B.5分钟 C.20分钟 [例7]某电热器通入电流为0.5A时，1min内产生100J的热量。

如果通过它的电流为1A 时，则通电lmin产生的热量是多少？ [例8］一台洗衣机的电动机功率为120w，在220V电压下工作，求：(1)通电10min它消耗多少电能？(2)能不能算出在10min内产生的热量是多少？ [例9]长短粗细均相等的铜丝、铁丝、铅丝串联在电路中，通电后( ) D.三者相同 B.铁丝发热多 A.铜丝发热多铁丝发热多. C.铝丝发热多 [例10]某个电热水器内有两根电热丝，其中一根通电时电热水器中的水经15min沸腾，另一根通电时(电压不变)经过30min沸腾。

专题关于电功率的计算

0.1W～0.9W
6.某同学在做电学实验时，连成电路如图所示，已知他所使用的电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器的规格为“20Ω 1A”，定值电阻R的规格为“10Ω 0.5A”，电源电压为 6V且保持不变．S闭合后，在实验操作正确的情况下
⑴电流表的变化范围 0.2A—0.3A
趣味思考
220V 100W
根据上面所给的信息再加上一个条件你又可以设计出多少问题？
比比看，看谁设计的问题多！
220V100W
4、该灯泡正常发光1小时消耗的电能是多少？
5、1千瓦时的电能可使该灯泡正常发光多长时间？
6．若把“220V100W”的灯泡接到110V的电路中，该灯泡的实际功率是多少？
滑动变阻器规格“20Ω lA”，灯泡L标有“2.5V 1.25W”
字样(忽略灯丝电阻变化)，在不损坏电路元件的情况
下，下列判断正确的是（）
D
A.电路中电流变化的范围是0.18A一0.5A 0.3A—0.5A
B.滑动变阻器阻值变化的范围是2.5Ω～10Ω
C.灯泡的最小功率是0.162W 0.45W 4Ω—10Ω
两盏灯泡并联时，正常工作的灯泡是额定电压小的灯泡
变式练习1：若把“6V 9W”和一个“8V
16W”的灯泡并联在电路中，为了不损坏灯泡，电路两端的最大电压为 6V ；
干路中的最大电流为 3A ；电路的最大功率为 18W 。
2.（14荆州）如图所示电路，灯泡L1标有 “6V 6W”，L2标有“6V 3W”，电流表A1的量程是0 ~ 3A， A2的量程为0～0.6A，电压表量程0~15V，在a、b间接入电压可调的直流电源．闭合开关S后，假设灯泡电阻不随温度变化，为保证所有电学元件的安全，则允许加的电源电压和通过电流表A1的电

电功率复杂计算--精练题(含答案与解析)

电功率复杂计算串、并联电路电功率关系（1）串联电路中的比例关系：===W P U R W P U R 22221111；（2）并联电路中的比例关系：===W P I R W P I R 22211112：（3）串、并联电路中总的电功、电功率与各个用电器的电功、电功率的关系：…总+W W W W n =++12；…总+P P P P n =++12。

电功率图像问题（1）图甲：①分析电路结构（串联或并联）；②分析电流表、电压表的测量对象；③结合欧姆定律及动态电路分析，得出各用电器的U -I 图像关系。

（2）图乙：①分析图像，滑动变阻器与定值电阻的图像分别为图线AB 和图线CD ；②利用图像中的特殊点，结合“电源电压不变”、“定值电阻阻值不变”，列等式方程即可求出定值电阻阻值和电源电压。

（3）图丙：滑动变阻器电功率随电流的变化图像，结合“电源电压不变”、“定值电阻阻值不变”，列等式方程，即可求出定值电阻阻值和电源电压。

（4）图丁：滑动变阻器电功率随电阻的变化图像，当R 2＝R 1时，滑动变阻器的功率最大。

范围极值问题计算核心：确定滑动变阻器的取值范围。

（1）滑动变阻器阻值最大值：由测滑动变阻器的电压表的量程决定，即当测滑动变阻器两端电压的电压表达到满偏时，对应滑动变阻器阻值最大值。

（2）滑动变阻器阻值最小值：由电路中允许通过的最大电流决定，即当电流达到最大值时，对应滑动变阻器阻值最小值。

（3）可根据已确定的电路中允许通过的最大电流和最小电流，求出灯泡的功率范围和电路中总功率的范围（忽略温度对灯丝电阻的影响）。

1．如图所示，当开关S闭合后，电流表A1和A2的示数之比为3:2，则R1和R2的阻值之比为，R1和R2消耗的电功率之比为。

2．电阻R1与R2并联在电路中，通过R1与R2的电流之比为1:2，则当R1与R2串联接入电路中时，R1与R2消耗的电功率之比为_________。

3．如图所示的电路，电源电压保持不变，R1的阻值为15，只闭合开关S，电流表的示数为0.2A；再闭合开关S1，电流表的示数变为0.5A，则此时电路的电源电压为V，R1、R2的电功率之比为。

2021年中考物理压轴题大揭秘专题专题14比例型电学综合计算含解析

专题14比例型电学综合计算考点01：方程类比例型电学综合计算题1：此考点通常对应多种电路连接情况，因此应根据不同的电路连接情况列出对应的方程，并可根据电源电压相等列出对应的等式，还可以根据电流I=U/R列出两个对应的电流方程式，两个式子相比并利用电源电压相等，通常即可求解某两个电阻的关系或求出某个未知的电阻值。

2：此考点的特点通常是给出某些物理量如电流之比，电压之比，或某个用电器的电功率之比，应根据这个比例及题中其它条件列出多个方程组，然后通过解方程，求解某些未知的物理量。

3：此考点中的计算题，当题目中给出电流，或某个用电器的功率时，应把所给的物理量做为一个已知量，并利用此物算量列出相应的方程，然后再根据所给的物理量的比例，列出新的方程和前面的方程组成方程组，解方程组，从而求出某些物理量。

例1：（2020河北中考原创试题）如图所示，电源电压不变，L是标有“6V、3W”的小灯泡，滑动变阻器的最大阻值为12Ω，R为定值电阻，当三个开关都闭合，且滑动变阻器的滑片位于a端时，小灯泡恰好正常发光，此时R0的功率为P1，当S和S2闭合，S1断开时，滑动变阻器的滑片滑到b端时，R0的功率为P2，且P1：P2=9:4，求：（1）小灯泡正常发光时的电阻。

（2）定值电阻R 0的阻值。

（3）通电时整个电路的最小功率；【答案】（1）10Ω（2）24Ω（3）1W。

【解析】（1）小灯泡正常发光时的电阻R L =U L 2/P 额=（6V)2/3W=10Ω.(2)当开关均合P 位于a 端时，变阻器被短路，灯L 与R 0并联，由于此时灯泡正常发光，所双电源电压U=U L =6V，当S、S 2闭合，S 1断开时，且滑片P 移动最右端b 时，变阻器连入的电阻最大，滑动变阻器与R 0串联，由P 1=I 12R 0，P 2=I 22R 0和P 1：P 2=9:4可得：I 1：I 2=3:2①；电源电压U=I 1R 0=I 2（R 0+R ab ）②，联立上面两个式子可得：R 0=24Ω。

人教版九年级物理：《电功率计算-比例问题》名师讲义(含答案)

电功率计算—比例问题重难点易错点解析题一：两个电阻R1＝6欧，R2＝10欧，若把它们串联后接入电路中，则两电阻消耗的电功率之比是_________；若把它们并联接入电路中，它们消耗的电功率之比为_________。

题二：把一段电阻丝接到电源上，电功率P1，若把另一段阻值相等的电阻丝与之串联后接到同一电源上，原来电阻丝的电功率变为P2，则P1：P2为（）A．4：1 B．1：1 C．1：4 D．2：1金题精讲题一：某电热器的工作原理如图所示，它有加热和保温两个工作状态。

电源两端电压不变，电阻丝R1=3R2，当开关S1接b点，S2断开时，电路的总功率为P1；当开关S1接a点，S2闭合时，电路的总功率为P2，则（）A．S1接b点，S2断开时为加热状态，P1∶P2＝3∶1B．S1接b点，S2断开时为保温状态，P1∶P2＝3∶16C．S1接a点，S2闭合时为加热状态，P1∶P2＝1∶8D．S1接a点，S2闭合时为保温状态，P1∶P2＝16∶3题二：如图所示电路，电源电压保持不变．灯L上标有“6V 3W”字样，它的电阻不随温度变化。

闭合开关S 后，当滑动变阻器的滑片P滑到某一位置M时，电压表的示数为U1，滑动变阻器的功率为P2，灯L与电阻R1的电功率之比为1∶2；当滑动变阻器的滑片P滑到另一位置N时，电压表的示数为U1’，滑动变阻器的功率为P2′，且U1=2U1′、P2=P2′/2,求：（1）灯的电阻；（2）R1的阻值；（3）滑动变阻器滑片P在M、N之间滑动时滑动变阻器的阻值变化范围。

思维拓展题一：有两种灯泡，分别标有（110伏60瓦）和（110伏25瓦），把它们接入家庭照明电路中。

（1）能不能各取一只串联使用？请说明原因。

（2）若把两种灯泡在同一电路中混合使用，并使它们都能正常发光，最少应各使用多少只，如何连接？（3）这时总电功率是多少？电功率计算—比例问题讲义参考答案重难点易错点解析题一：3：5，5：3 题二：A金题精讲题一：B 题二：1、12欧2、24欧，3、6欧~48欧思维拓展题一：（1）不能各取一只串联使用。

电功电功率练习题及答案

电功电功率练习题及答案
练习题一：
1. 一台电动机的功率为1.5千瓦，它在220伏电压下工作，该电动
机的电流是多少？
2. 一台电热水器的功率为2千瓦，它在200伏电压下工作，该电热
水器的电流是多少？
3. 一个电阻为10欧的电器在220伏电压下工作，该电器的功率是
多少？
4. 一台功率为800瓦的电视机在220伏电压下工作，该电视机的电
流是多少？
5. 一个电路中的电阻为300欧，电流为0.6安，求该电路的功率。

答案：
1. 根据功率的定义，我们可以使用功率的公式 P = U * I 来计算电流I。

将已知数据代入公式，可得：
1.5千瓦 = 220伏 * I
I = 1.5千瓦 / 220伏
I ≈ 6.82安
2. 同样地，使用功率的公式 P = U * I 来计算电流 I。

代入已知数据：
2千瓦 = 200伏 * I
I = 2千瓦 / 200伏
I = 10安
3. 根据功率的公式 P = U^2 / R 来计算功率 P。

代入已知数据：
P = 220伏^2 / 10欧
P = 4,840瓦
4. 使用功率的公式 P = U * I 来计算电流 I。

代入已知数据：
800瓦 = 220伏 * I
I = 800瓦 / 220伏
I ≈ 3.64安
5. 使用功率的公式 P = I^2 * R 来计算功率 P。

代入已知数据：
P = (0.6安)^2 * 300欧
P = 0.36瓦
以上为电功电功率练习题及答案，希望对你的学习有所帮助。

如有其他问题，请随时提问。

中考物理电功率的综合计算问题综合题及详细答案

一、初中物理电功率的综合计算问题1．如图所示的电路中，电源电压12V 且保持不变，灯丝电阻不随温度变化，灯泡L 的额定功率为7.2W 。

当开关S 1、S 2都闭合时，通过灯泡的电流为I 1，灯泡正常发光；当开关S 1闭合S 2断开时，通过灯泡的电流为I 2，灯泡的功率是3.2W ，则下列计算结果不正确的是（）A ．灯泡电阻是20ΩB ．电阻R 的阻值是10ΩC ．当开关S 1闭合S 2断开时，电阻R 的的功率是1.6WD ．I 1:I 2=9:4【来源】2019年四川省成都市树德实验中学（西区)中考二模物理试题【答案】D 【解析】【分析】【详解】A ．当开关S 1、S 2都闭合时，电路为灯泡的简单电路，灯泡正常工作，电源的电压U =12V ，电路中的电流I 1=P U额=7.2W12V=0.6A 灯泡的电阻R L =1U I =12V 0.6A=20Ω 故A 正确，不符合题意；B ．当开关S 1闭合S 2断开时，灯泡和电阻R 串联，电路中的电流I 2LP R 实 3.2W20Ω=0.4A 电路中的总电阻R 总=2U I =12V 0.4A=30ΩR 的阻值R =R 总−R L =30Ω−20Ω=10Ω故B 正确，不符合题意；C．由B知，当开关S1闭合S2断开时，通过电阻R的电流为0.4A，则电阻R的功率P R=I22R=(0.4A)2⨯10Ω=1.6W故C正确，不符合题意；D．由AB知， I1=0.6A，I2=0.4A，则I1:I2=0.6A:0.4A=3:2故D错误，符合题意。

故选D。

2．如图所示，电源电压保持不变，L1上标有“1.2V ？W”，L2上标有“9V ？W”。

闭合开关S1后，当开关S接“1”，滑片P在最左端时，电压表示数为5.4V， L1此时的实际功率是额定功率14；当开关S接2时，P在中点，电压表示数为2V。

若将L1和L2串联后接在该电源上时，电路中电流为0.2A，下面说法中正确的是（设灯丝电阻不随温度改变）（）A．L1的额定功率为2W B．L2的额定功率为3WC．电源电压为6V D．滑动变阻器的最大阻值为30Ω【来源】2020年四川省成都市成华区中考二诊物理试题【答案】BC【解析】【分析】【详解】设滑动变阻器的最大阻值为R，当开关S接“1”，滑片P在最左端时，滑动变阻器与灯泡L1串联，由于L1此时的实际功率是额定功率的14，根据功率的计算公式211UPR=说明此时灯泡L1两端的电压是额定电压的12，所以此时灯泡L1两端的电压111.2V0.6V2U=⨯=因此电源电压U=5.4V+0.6V=6V当开关S接“1”，滑片P在最左端时，电压表示数为5.4V，则有16V5.4VRR R⨯=+…①当开关S 接2时，P 在中点，电压表示数为2V ，则有26V 2V 22RR R ⨯=+…② 若将L 1和L 2串联后接在该电源上时，电路中电流为0.2A ，则有126V30Ω0.2AR R +==…③ 由①式得9R 1=R ，由②式得R 2=R ，将它们代入③式得R =27Ω，因此121127Ω3Ω2799R R R R ==⨯===Ω， L 1的额定功率()22111 1.2V 0.48W 3ΩU P R === L 2的额定功率()222229V 3W 27ΩU P R === 综合以上结果如下：电源电压6V ，滑动变阻器的最大阻值27Ω，L 1的额定功率0.48W ，L 2的额定功率3W ，故AD 错误，BC 正确。

中考物理电功率的综合计算问题综合题及答案解析

一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。

闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（）A ．电源电压为5.5 VB ．滑片在最右端时，定值电阻R 0的功率为6WC ．滑动变阻器的最大阻值为12.5 ΩD ．电灯的电阻随着电流的增大而减小【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】【分析】【详解】由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以04.5V 1.0=R U +电源…②由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误；此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小故C 错误；滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确；D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。

2019-2020年九年级物理下册专题讲解+课后训练：电功率计算——比例问题

2019-2020年九年级物理下册专题讲解+课后训练：电功率计算——比例问题重难点易错点解析题一：两个电阻R1＝6欧，R2＝10欧，若把它们串联后接入电路中，则两电阻消耗的电功率之比是_________；若把它们并联接入电路中，它们消耗的电功率之比为_________。

闭合开关S后，当滑动变阻器的滑片P滑到某一位置M时，电压表的示数为U1，滑动变阻器的功率为P2，灯L与电阻R1的电功率之比为1∶2；当滑动变阻器的滑片P滑到另一位置N时，电压表的示数为U1’，滑动变阻器的功率为P2′，且U1=2U1′、P2=P2′/2,求：（1）灯的电阻；（2）R1的阻值；（3）滑动变阻器滑片P在M、N之间滑动时滑动变阻器的阻值变化范围。

思维拓展题一：有两种灯泡，分别标有（110伏 60瓦）和（110伏25瓦），把它们接入家庭照明电路中。

（1）能不能各取一只串联使用？请说明原因。
