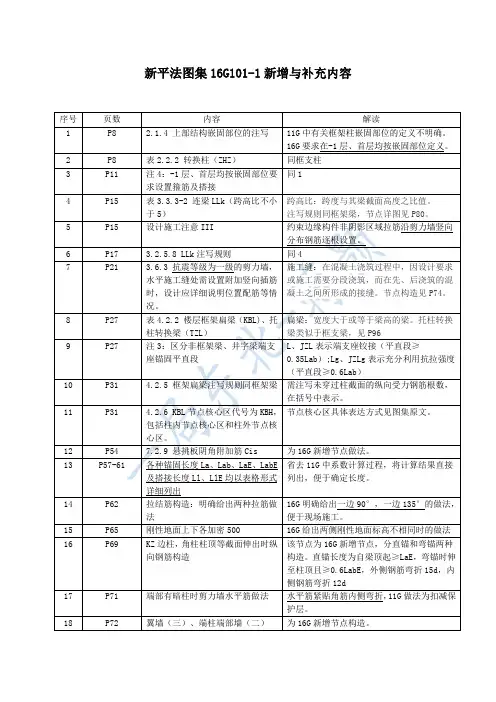

平法图集16G101-1修订主要内容
16G101-1解读(对比11G101-1)
省去11G中系数计算过程，将计算结果直接列出，便于确定长度。
14
P62
拉结筋构造：明确给出两种拉筋做法
16G明确给出一边90°，一边135°的做法，便于现场施工。
15
P65
刚性地面上下各加密500
16G给出两侧刚性地面标高不相同时的做法
跨高比：跨度与其梁截面高度之比值。
注写规则同框架梁，节点详图见P80。
5
P15
设计施工注意III
约束边缘构件非阴影区域拉筋沿剪力墙竖向分布钢筋逐根设置。
6
P17
3.2.5.8 LLk注写规则
同4
7
P21
3.6.3抗震等级为一级的剪力墙，水平施工缝处需设置附加竖向插筋时，设计应详细说明位置配筋等情况。
施工缝：在混凝土浇筑过程中，因设计要求或施工需要分段浇筑，而在先、后浇筑的混凝土之间所形成的接缝。节点构造见P74。
8
P27
表4.2.2 楼层框架扁梁（KBL)、托柱转换梁（TZL）
扁梁：宽度大于或等于梁高的梁。托柱转换梁类似于框支梁，见P96
9
P27
注3：区分非框架梁、井字梁端支座锚固平直段
L、JZL表示端支座铰接（平直段≥0.35Lab）;Lg、JZLg表示充分利用抗拉强度（平直段≥0.6Lab）
16
P69
KZ边柱，角柱柱顶等截面伸出时纵向钢筋构造
该节点为16G新增节点，分直锚和弯锚两种构造。直锚长度为自梁顶起≥LaE，弯锚时伸至柱顶且≥0.6LabE，外侧钢筋弯折15d，内侧钢筋弯折12d
17
P71
端部有暗柱时剪力墙水平筋做法
平法图集16G101-1修订主要内容知识讲解
16G101-1修订主要内容1、总说明取消了原101图集中总说明第2条的平法系列图集包括的内容。
2、总说明增加了第3条中的设计依据的规范：《中国地震动参数区划图》GB18306-2015，调整了2本规范依据的版本，新增了当依据的标准进行修订或者有新的标准出版实施时，图集与规范标准不符的内容、限制或淘汰的技术产品，视为无效。
3、总说明第5条调整了图集的适用范围。
取消了原11G101-1图集中的非抗震设计。
本图集适用于抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架—剪力墙和部分框支剪力墙等主体结构施工图设计。
以及各类结构中的现浇混凝土板（包括有梁盖板和无梁盖板）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工的设计。
4、平面整体标示方法制图规则中第1.0.2条图集制图规则适用范围取消了楼板部分也适用于砌体结构这句话。
（本图集制图规则适用于基础顶面以上各种现浇混凝土结构的框架、剪力墙、梁、板（有梁楼板和无梁楼板）等构件的结构施工图设计。
）5、第1.0.9条，取消了第3款非抗震设计部分的要求；调整了第5款中可选用图集构造做法的例子所在图集的页数。
在第5款的选用构造新增了非底部加强部位剪力墙构造边缘构件是否设置外圈封闭箍筋，取消了非框架梁部分的内容。
第8款增加了嵌固部位不在地下室顶板仍需考虑上部结构实际存在嵌固作用的内容。
（现第3款内容为“写明抗震设防烈度及抗震等级，以明确选用相应抗震等级的标准构造图集”；现第5款内容为“当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法。
当未注明时，则为设计人员自动授权施工人员可以任选一种构造做法进行施工，例如：框架顶层端节点配筋构造（本图集第67页）、复合箍筋中拉筋弯钩做法（本图集第62页）、无支撑板端部封边构造（本图集第103页）等”；第8款增加内容为“注明上部结构的嵌固部位位置，框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明”）。
16G新平法知识体系第三讲——新旧平法对比解析（16G101-1）柱部分
16G新平法知识体系第三讲——新旧平法对比解析（16G101-1）柱部分16G新平法知识体系第三节课正式开讲，细致讲解，助你快速掌握新变化。
1柱一、平法制图规则和标准构造详图小结：1、上部嵌固部位注写，新增3种场景的说明；2、框架柱嵌固部位为基础顶面时，无需注明。
11G中要求由设计注明；3、层高表中，双细线表示嵌固部位不在基础顶面时嵌固部位；双虚线表示嵌固部位不在地下室顶板，仍需要考虑地下室顶板对上部结构实际存在嵌固作用时的表示方法。
小结：1、转换柱编号代替旧图集框支柱。
小结：1、对应采用非对称配筋的矩形截面柱，必须每侧均注写中部筋；2、11G中没有对非对称配筋的注写要求，16G新增注写要求。
小结：1、上部结构嵌固部位的实际图纸说明；2、层高表中，双细线表示嵌固部位不在基础顶面时嵌固部位；双虚线表示嵌固部位不在地下室顶板，仍需要考虑地下室顶板对上部结构实际存在嵌固作用时的表示方法。
2柱二、KZ纵向钢筋连接构造小结：1、“同一连接区段”与“同一截面”区别？（严格来讲是有区别的）2、与纵向钢筋的连接接头说法保持一致“同一连接区段内”。
3柱三、地下一层增加钢筋在嵌固部位的锚固构造小结：1、虚线部分表示弯折既可以内侧、也可以外侧弯折；2、原“基础底面”，修订为“基础顶面”。
4柱四、梁上柱LZ纵筋构造小结：1、梁上柱节点，柱纵筋伸入节点内长度和弯折长度发生变化；2、16G要求伸至梁底且≥20d,弯折长度15d。
5柱五、KZ、QZ、LZ箍筋加密区范围小结：1、注4修改无梁且无板连接时，箍筋加密范围的Hn取值；2、梁上柱，梁内箍筋间距不大于500要求，至少两道柱箍筋（不是只设置两道柱箍筋就可以了）。
6柱六、关于“非抗震KZ纵向钢筋连接构造”小结：1、总说明已经明确：本图集适用于抗震设防烈度6-9度地区，非抗震KZ不适合本图集。
7柱七、KZ边柱和角柱柱顶纵向钢筋构造小结：1、节点①：11G是有柱纵筋直径≥25时条件才设置，16G可以理解为必须设置；2、节点⑤：11G无且伸至梁底的要求。
16G101系列新平法知识体系---新旧平法对比解析
16G101系列新平法知识体系---新旧平法对比解析目录第一章新旧平法对比解析（16G101-1）概述-------------------------------2 第二章新旧平法对比解析（16G101-1）总则和一般构造------------------ 5 第三章新旧平法对比解析（16G101-1）柱部分---------------------------12 第四章新旧平法对比解析（16G101-1）剪力墙部分----------------------22 第五章新旧平法对比解析（16G101-1）梁部分---------------------------38 第六章新旧平法对比解析（16G101-1）板、楼板-------------------------53 第七章新旧平法对比解析（16G101-2）楼梯部分-------------------------60第八章新旧平法对比解析（16G101-3）基础部分（包括总则、墙柱插筋构造、独立基础、条形基础）-------------------63 第九章新旧平法对比解析（16G101-3）基础部分（包括基础梁、桩、桩承台、基础相关）------------------------------74第一章新旧平法对比解析（16G101-1）概述一、实施时间新平法自2016年9月1日起实施（替代11G101-1、11G101-2、11G101-3）二、变化及影响16G101-1不适用于非抗震现浇混凝土墙、梁、板等主体结构的设计；锚固搭接长度及做了局部的调整；抗震等级、钢筋种类、保护层等方面影响不大。
新增连梁（LLK）、楼层框架扁梁（KBL)、托柱转换梁等墙梁、梁、柱类型。
三、图集主要设计依据本次图集的修编按GB18306-2015《中国地震动参数区划图》、GB50011-2010《建筑抗震设计规范》及2016年局部修订、GB50010-2010《混凝土结构设计规范》（2015年版）等新标准，结合近年来工程实践对图集处理的反馈意见，对原有图集内容进行了系统的梳理、修订，同时考虑实践工程应用需要又新增了框架扁梁等内容。
16G101系列新平法变化解析
11G P73 剪力墙竖向钢筋采用绑扎搭接时， 下部钢筋的露出长度2≥0152 00的要求。
变化八：修订剪力墙上起边缘构件纵筋构造做法
16G P74
下插纵筋有箍筋
11G P73 下插纵筋无箍筋
2012
变化九：新增构造边缘翼缘、转角墙
16G P77 新增构造边缘翼缘（二）
变化三：不适合砌体结构
16G P6 本图集制图规则楼板部 分不适用于砌体结构。
11G P6 本图集制图规则楼板部 分也适用于砌体结构。
2012
变化四：明确框架柱嵌固地下室顶板的情况
16G P7 嵌固部位不在地下室 顶板，地下室顶板需要考 虑嵌固作用时需要设计注 明。 影响纵筋的连接部位， 箍筋的加密范围。
16G P58 直接用表格列 出锚固长度， 使用简单、减 少争议
2012
变化七：搭接长度可直接查表
六、搭接长度
16G P58 直接用表格列 出搭接长度， 使用简单、减
少争议
2012
变化八：封闭箍筋及拉筋弯钩构造调整
七、封闭箍筋及拉筋弯钩构造调整
16G P58 剪力墙拉筋构造 新增90°和135° 组合，更符合实 际施工需要。
16G P5 平法图集仅是工程建设行 业的标准设计，不是强制 规范；规范的修订和图集 的修订不可能同步，在这 个窗口期有不符情况，以 规范或标准为准。
变化二：抗震要求的变化
16G P5 图集中取消非抗震主 体结构设计，只要在中华 人民共和国境内设计建造 房屋，都必须要考虑抗震 设防的要求。
2012
新增非框架梁端支座下 部纵筋不够直12d(15d) 时，下部纵筋弯锚构造
变化六：非框架梁配筋构造
微观图解16G101-1平法图集
第一个节点是在连梁上部上通筋出现搭界时候用到， 第二个节点是连梁出现架立筋时候用到。
这里的加密范围其实和框架梁是一样的，如果掌 握规律，我估计你也能猜出来加密范围是多少。
现在这个节点有办法算了，原来节点还真不好计算，净长 多少很难确定，这不是出了准确的计算依据。
微观图解16G101-1
你看看，按照11G图集，以 上案例最后的锚固长度可 以是33d，也可以是34d， 好像都有理由奥，16G图集， 给你一锤定音，就是33d， 消除了争议。
原来03G图集计算锚固长度就 是直接查的，11G图集给变复 杂了，计算一个锚固长度竟 然需要4个步骤，现在又终于 回归到查表了，简单明了， 不会产生争议，好！
这里注意，所谓的附加钢筋在梁中，我指的是梁竖向标高的 中间，不是水平面的中间。
注意，当柱截面宽-框架梁宽≥100时，需要增加了u型筋。
搭接长度可以直接 查，还是第一次出 现，03G和16G都需 要计算，16G真好， 替我们算了，直接 查就可以了，这也 可以避免不必要的 争议，甲乙双方少 打了多少口舌官司。
这里图集是不是一个字写错 了，明明是横向施工缝吗！
连梁增加非贯通筋，这个节点原来是没有的， 但是实际上会碰到，原来对我们来说左右为 难的事情，现在给了你确切的答案。
新旧平法对比解析 (16G101-1)
新旧平法对比解析（16G101-1）——概述一、实施时间新平法自2016年9月1日起实施（替代11G101-1、11G101-2、11G101-3）二、变化及影响16G101-1不适用于非抗震现浇混凝土墙、梁、板等主体结构的设计；锚固搭接长度及做了局部的调整；抗震等级、钢筋种类、保护层等方面影响不大。
新增连梁（LLK）、楼层框架扁梁（KBL)、托柱转换梁等墙梁、梁、柱类型。
三、图集主要设计依据本次图集的修编按GB18306-2015《中国地震动参数区划图》、GB50011-2010《建筑抗震设计规范》及2016年局部修订、GB50010-2010《混凝土结构设计规范》（2015年版）等新标准，结合近年来工程实践对图集处理的反馈意见，对原有图集内容进行了系统的梳理、修订，同时考虑实践工程应用需要又新增了框架扁梁等内容。
四、适用范围16G101-1；适用现浇混凝土框架、剪力墙、梁、板，替代原11G101-1；16G101-2；适用现浇混凝土板式楼梯，替代原11G101-2；16G101-3；适用独立基础、条形基础、筏型基础、桩基础，替代原11G101-3五、柱1.新增柱上部结构嵌固部位的注写：（1）嵌固部位在基础顶面时（2）嵌固部位不在基础顶面时（3）嵌固部位不在地下室顶板2.柱编号：“转换柱”替代“框支柱”；3.取消原11G图集“非抗震KZ纵向钢筋连接构造；4.新增：KZ边角柱柱顶等截面伸出时纵向钢筋构造；5.修改：梁上柱LZ纵筋构造：伸至梁底且≥20d，弯折12d改为15d；6.修改：KZ变截面位置纵向钢筋节点，纵筋连续通过节点，弯折起始位置距离楼面50mm六、墙1.新增跨高比不小于5的连梁类型，编号LLK；2.新增LLK侧面纵筋“N”打头时的支座锚固要求；3.剪力墙拉筋“双向”更名为“矩形”布置；4.新增一级抗震剪力墙水平施工缝附加竖向插筋的设计要求；5.修改剪力墙水平分布筋转角墙（三）搭接；6.新增剪力墙翼墙（三）节点；7.新增剪力墙端柱端部墙（二）节点；8.新增剪力墙约束边缘翼墙（二）节点；9.新增构造边缘翼墙、构造边缘暗柱、构造边缘转角墙等节点；10.修改剪力墙竖向钢筋构造部分节点露出长度≥0；11.修改双洞口连梁中间支座箍筋配置；12.新增剪力墙连梁LLK纵向钢筋、箍筋加密区构造；13.修改＞300≤800剪力墙洞口补墙筋构造节点七、梁1.新增楼层框架扁梁,代号KBL；2.新增框架扁梁中柱节点（一）（二）、扁梁箍筋构造；3.新增托柱转换梁，代号TZL；4.新增框支梁、转换柱配筋构造；5.新增托柱转换梁托住位置箍筋加密构造；6.取消原11G图集“非抗震楼层框架梁纵向钢筋构造”；7.新增非框架梁端支座下部纵筋弯锚构造做法；8.取消非框架梁中间支座纵向钢筋连续通过的构造；9.修改竖向折梁钢筋构造（一）弯折由10d改为20d；10.新增上柱小于下柱截面尺寸时，梁上下部钢筋锚固长度起算位置；11.新增KL、WKL中间支座节点0.5HC+5d要求；12.新增井字梁JZg配筋构造；八、板1.新增板在端部支座的锚固构造节点；2.新增悬挑板阴角附加筋；3.新增局部升降板构造下部纵筋≥h，且≥150；4.新增板柱柱顶纵向钢筋构造节点（一）（二）九、锚固搭接1.取消利用基本锚固修正系数计算la、lae的计算过程；2.新增受拉钢筋锚固长度la、抗震锚固长度laE,搭接长度Ll、LlE查询表和注释；。
超详细！16G101图集变化需要掌握的要点
超详细！16G101图集变化需要掌握的要点总则与一般构造重点掌握：2.1, 总则--16G101-1适用于抗震设防烈度为6~9度地区的现浇混凝土框架，剪力墙，和部分框支剪力墙结构，取消了原11G说明第5条的非抗震。
增加了设计依据GB18306-2015<中国地震动参数区划图>2.2 ，新增构件-增加剪力墙拉筋弯钩构造详图2.4, 封闭箍筋及拉筋弯钩构造。
1，16G58页-11G53页重点掌握：1.区分基本锚固长度lab、labe和la、lae，理解修正系数的应用。
2.在梁和柱混凝土等级不同时以节点区柱子的锚固为准。
3.取消修正系数运算过程减少错误理解。
3、新增16G60页重点掌握：①绑扎搭接接头率百分比直接表述，简易明了。
②注2：明确不同直径钢筋搭接要求.连接区段长度按大的3.注3-6绑扎搭接仍需修正系数4.本页非抗震数据以57页lab为基数计算。
抗震LlE见61页（61页遗漏%100连接）点我：领取工程大礼包。
5、 16g101-3第64页重点掌握：1.墙竖向插筋在基础中的构造（增加隔二布一做法）2.改插筋弯折最小值1503.注写6当采取有效定位措施时，1-1钢筋插入基础满足锚固即可。
4墙插筋，基础内定位筋，锚固区横向筋。
（易遗漏）6、 16g101-3第65页重点掌握：改1.墙边缘构件竖向插筋在基础中的构造2.增边缘构件角部纵筋基础内箍筋详图。
3.墙边缘柱插筋.基础内箍筋遗漏点。
7、 16g101-3第66页重点掌握：改1.柱竖向插筋在基础中的构造2.增加注写4（基础1200的轴心受压及小偏心柱构件.1400以上的所有柱构件可仅将四角插到基础底部。
）3.柱插筋，基础内定位筋增点8.16G63页-11G第57页重点掌握：1.嵌固部位在基础顶面，了解各种连接的构造要求。
2.上，下层多出的钢筋如何锚固3.上下层变直径的钢筋如何连接4.改嵌固部位的注写方法如地下室顶用双虚线表示，搭接范围按嵌固部位（详11页）10、16G65- 11g第61页重点掌握：①了解框架柱.墙柱.梁柱加密箍筋构造。
平法16G101-1官方更正说明
10.第106页，
“（1）跨中板带与剪力墙中间层连接”和 “（2）跨中板带与剪力墙 墙顶连接”图中 板下部纵筋伸入支座长度标注“≥12d且至少 到梁中线”改为“≥12d且至少到墙中线”； 原图名“
（4）柱上板带与剪力墙墙层连接”改为“ （4）柱上板带与剪力墙墙顶连接”。
16G101-1更正说明
16G101-1更正说明
16G101-1更正说明
1. 第8页，右栏第二行原“框支柱”改为“转换柱 3. 第57页，取消牌号HRBF335钢筋
”
2. 2. 第11页，柱表右下角原“3×B轴”改为5×C 轴
16G101-1更正说明
4. 第58页，取消牌号HRBF335钢筋；增 加小注：HPB300级钢筋末端应做180° 弯钩，做法详见本图集第57页
第一条为当位于同一连接区段内的钢筋搭接 接头面积百分率为100%时，llE=1.6laE； 第二条为当位于同一连接区段内的钢筋搭接 接头面积百分率为表中数据中间值时，搭接 长度可按内插取值； 第三条为HPB300级钢筋末端应做180°弯钩 ，做法详见本图集第57页
16G101-1更正说明
7. 第67页，节点图1中“但不少于3根直径 不小于10的角部附加钢筋”中“但”改为“ 且”。
16G101-1更正说明
5. 第60页，取消牌号HRBF335钢筋；增加两 条小注：第一条为当位于同一连接区段内的 钢筋搭接接头面积百分率为表中数据中间值 时，搭接长度可按内插取值；第二条为 HPB300级钢筋末端应做180°弯钩，做法详 见本图集第57页
16G101-1更正说明
6. 第61页，取消牌号HRBF335钢筋；增加 三条小注：
8. 第74页，剪力墙竖向钢筋顶部构造图左1 括号中“××与剪力××”更正为“××与 剪力墙××”；施工缝处抗剪用钢筋连接构 造图中原注写“竖向施工缝”更正为“水平
16G-101图集钢筋平法详细解析
5
19、 16G76-11g第72页
重点掌握：
①掌握剪力墙水平分 布钢筋计入约束边缘 构件配筋率构造做法 ②改约束边缘翼墙构 造详图一标准方式。
11、 16G66页=11g第62页
重点掌握：
1. 未 包 括 嵌 固 部 位. 2. 柱 净 高 Hn/Hc （长边≤ 4）及小 墙肢时全高加密。 3. 增 点 ， 如 遇 到 上面情况需手动 更改属性。
5
12、 16G-67页11g101-1第59页
重点掌握：
①了解各节点构 造. ② 了 解 1.2% 配 筋率的概念。 ③区别边柱中柱 弯折长度。（边 柱15D中柱12D） 4. 节 点 钢 筋 弯 折 要求。R=6/8D 5. 改 柱 角 附 加 筋 构造要求。 6. 优 化 节 点 5 梁
5
20、 16G第77页11G73
重点掌握：
①了解构造边缘暗柱， 端柱，扶壁柱边缘翼 墙，转角墙构造。 ②增加（二）（三） 构造详图。（箍筋和 水平筋间距相同时， 需要设计指定后使用）
5
21、 16G78-11g第74页
重点掌握：
①锚固长度大于 Lae且大于600， 顶层墙内设置箍 筋@150 ②构造筋同墙体 水平筋分布在外 侧 ③钢筋不重复布 置 4. 增 加 连 梁 上 翻 节点
重点掌握：
①优化一字型墙做法， 增加L型墙节点详图。 优化转角墙（三）构 造。转角墙做法。 ②三，四排墙做法， 增加注写2内容明确剪 力墙在保持相同配筋 率时外侧钢筋直径应 大于内侧。 3. 增 点 ， 墙 转 角 选 用 节点3.
国家标准图集16G101平法讲解
墙
柱箍筋
拉 筋
框架柱就是在框架结构中承受梁和
板传来的荷载，并将荷载传给基础， 是主要的竖向支撑结构。
芯柱就是在框架柱截面中三分之一左右的核心部位 配置附加纵向钢筋及箍筋而形成的内部加强区域。
注写方式
列表注写方式 截面注写方式
列表注写方式：
跨板受力筋 板负筋
板负筋 板底筋
混等级 凝土
抗震等级
钢筋种类
搭接长度Ll和 Lle,在任何情
况下都不能小 于300
除具体工程设计标注有箍筋全高加密的柱外，柱箍 筋加密区按规范16G101-1-65页所示。
当柱在某楼层各向均无梁且无板连接时，计算箍筋 加密范围采用的Hn该跃层柱的总净高取用。
箍筋类型：4×4
剪力墙施工图注写方式 列表注写方式
列表注写方式 截面注写方式
施工图通常用的 方式
很少用
剪力墙
剪力墙构件
边缘构件、暗柱、端柱
列表注写方式
连梁
列表注写、平面 注写方式
暗梁
列表注写、截面 注写方式
平面注写方式：
集中标注 腰筋，G表示构造钢筋，
N表示抗扭钢筋
KL2表示梁编号，（2A)表示2跨；一端有悬 挑。若是（2B）表示2跨；两端有悬挑。
列表注写方式：
表示三级钢，钢筋直径是10，加密区 箍筋间距是100，非加密区箍筋间距
是200.
表示三级钢，钢筋直径是12， 标高-14.1~-9.6范围内箍筋
间距100.
箍筋类型：7×8
箍筋类型：8×8
截面注写方式：
柱编号 柱截面尺寸 柱竖向受力筋，一共24 根，三级钢，直径22
表示一级钢，直径10，加密区箍 筋间距100，非加密区箍筋200.
平法16G101-1与11G101-1对比解析
平法16G101-1与11G101-1对比解析
• 总说明的变化对比
• 16G101的设计依据
• 11G101的设计依据
对比看成 16G101系列多遵照一个地震区划图 混凝土结构设计规范变成2015修正板 抗震设计规范变成2016修订板 高层技术规程和结构制图标准没有变化
16G101-1总说明3：“当依据的标准进行修订或有新的标 准出版实施时，本图集与现行工程建设标准不符的内 容、限制或淘汰的技术产品，视为无效。工程技术人 员在参考使用时，应注意加以区分 ，并应对本图集相 关内容进行复核后使用。 ”而原11G101图集并无此说明，有这条说明可以理解为， 一、是图集从属和依附于规范；图集不是规范 二、凡图集与规范不符的以规范为准； 三、当规范修订与图集不符部分，图集无效； 四、使用者不能教条地使用图集，要与规范对照复核后 使用。 五、图集仅是指导性做法，在不违背现行规范的前提下， 方可使用
3变化三 3.6.3：抗震等级为一级的剪力墙，水平施工缝处需 设置附加竖向插筋时，设计应注明构件位置，并注 定附加竖向插筋规格、数量及间距。竖向插筋沿墙 身均匀布置。
本条为新增，一般在地下室外墙设置附加竖向附加 插筋，若有，设计都会注明插筋规格和间距，一般 不注具体数量
16G101柱墙竖向构件的解读 1、柱 2、剪力墙
第8条.跨高比不小于5的连梁，按框架梁设计时（代号 为LLK**）,采用平面注写方式 ，注写规则同框架梁。 LLK的表示方法按框架梁，因为它的配筋形式与框架无 异。LLK的构造同连梁，不能按框架梁，因为LLK属于连 梁范畴。框架梁要求梁纵筋满足直锚长度时伸入支座内 长度为支座宽/2+5D，而剪力墙（通常是边缘构件与墙 向联体体）支座很长，伸入支座内长度为支座宽/2+5D 造成极大浪费，也无必要，应按连梁构造，伸入墙内锚 固长度即可。
《16G101 1混凝土结构施工图平面整体表示方法制图规则和构》读书笔记模板
6. 3板带支座原位 标注 45
6. 2板带集中标注 45
6. 4暗梁的表示方 法 46
1
6. 5其他 47
无梁楼盖平法 2
施工图示例 48
3
7楼板相关构造 制图规则 49
4 7. 1楼板相关
构造类型与表 示方法 49
5 7. 2楼板相关
构造直接引注 49
1
7. 3其他 55
2
第二部分标准 构造详图
目录分析
1
总说明 5
2
第一部分平法 制图规则
3
1总则 6
4
2柱平法施工图 制图规则 8
5 2. 1柱平法施
工图的表示方 法8
01
2. 2列表 注写方式 8
02
2. 3截面 注写方式 10
03
2. 4其他 10
04
柱平法施工 图列表注写 方式示例 11
06
3剪力墙平 法施工图制 图规则 13
05
作者介绍
这是《16G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、 板）》的读书笔记模板，暂无该书作者的介绍。
感谢观看
4
约束边缘构件 YBZ构造 75
5
连梁LL配筋构 造 78
剪力墙连梁LLk纵 向钢筋、箍筋加密
区构造 80
剪力墙BKL或AL与 LL重叠时配筋构造
79
地下室外墙DWQ钢 筋构造 82
楼层框架梁KL纵向 钢筋构造 84
剪力墙洞口补强构 造 83
屋面框架梁WKL纵 向钢筋构造 85
KL、WKL中间支座 纵向钢筋构造 87
板在端部支座的锚固 构造(二)板翻边FB 构造 100
16G101系列图集修编要点
编制专家汇总：16G101系列图集修编要点在我国大力推进新型建筑理念、技术，促进行业可持续发展大背景下，依据最新规范全面修编的16G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列国标图集上市以来，得到行业从业人员的广泛关注，为推动行业技术进步发挥了积极作用。
为了方便大家学习、理解新版图集内容，国家建筑标准设计邀请权威编制专家为您梳理了16G101系列图集最新修编要点。
一、16G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》主要新增及修订内容1. 当框架柱嵌固部位不在地下室顶板，但仍需考虑其对上部结构嵌固作用时，本次修编增加其平面注写方式，使得平法表达方式更切合实际工程情况（P8）。
2. 增加了框架边柱或角柱等截面伸出屋面梁顶时的构造做法，为框架顶层端（角）节点提供一种新的解决方案（P69）。
3. 明确剪力墙非底部加强区的构造边缘构件，其拉筋与墙体水平分布钢筋在同一层面时，可利用墙体水平分布钢筋替代封闭箍的构造做法，节省了钢筋，简化了施工程序（P75~P77）。
4. 增加跨高比不小于5时连梁的平法表示（代号LLk）及配筋构造做法，避免注写KL 出现的编号与构造不匹配问题（（P15、P17、P18、P80）。
5. 明确了转角墙在紧贴L形暗柱开洞后，洞口高度范围内另一方向墙体水平分布钢筋在L形暗柱中的构造做法。
6. 增加了框架扁梁的平法表示方法（P27、P31~P32、P34）及相关构造做法，填补国标图集在框架扁梁设计方面的空缺（P93~P95）。
7. 提供非框架梁下部纵筋伸入端支座不满足要求时，采取弯钩锚固形式的构造做法（P89）。
8. 明确了板柱结构柱顶纵向钢筋的锚固做法，统一对柱顶纵筋锚固起算点的认识（P114）。
9. 直接提供了锚固长度、搭接长度选用表（P57~ P58、P60~ P61）。
10. 增加了框支梁上墙体开洞时相关箍筋构造（P97）。
平法图集16G101-1修订主要内容
16G101-1修订主要内容1、总说明取消了原101图集中总说明第2条的平法系列图集包括的内容。
2、总说明增加了第3条中的设计依据的规范：《中国地震动参数区划图》GB18306-2015，调整了2本规范依据的版本，新增了当依据的标准进行修订或者有新的标准出版实施时，图集与规范标准不符的内容、限制或淘汰的技术产品，视为无效。
3、总说明第5条调整了图集的适用范围。
取消了原11G101-1图集中的非抗震设计。
本图集适用于抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架—剪力墙和部分框支剪力墙等主体结构施工图设计。
以及各类结构中的现浇混凝土板（包括有梁盖板和无梁盖板）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工的设计。
4、平面整体标示方法制图规则中第1.0.2条图集制图规则适用范围取消了楼板部分也适用于砌体结构这句话。
（本图集制图规则适用于基础顶面以上各种现浇混凝土结构的框架、剪力墙、梁、板（有梁楼板和无梁楼板）等构件的结构施工图设计。
）5、第1.0.9条，取消了第3款非抗震设计部分的要求；调整了第5款中可选用图集构造做法的例子所在图集的页数。
在第5款的选用构造新增了非底部加强部位剪力墙构造边缘构件是否设置外圈封闭箍筋，取消了非框架梁部分的内容。
第8款增加了嵌固部位不在地下室顶板仍需考虑上部结构实际存在嵌固作用的内容。
（现第3款内容为“写明抗震设防烈度及抗震等级，以明确选用相应抗震等级的标准构造图集”；现第5款内容为“当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法。
当未注明时，则为设计人员自动授权施工人员可以任选一种构造做法进行施工，例如：框架顶层端节点配筋构造（本图集第67页）、复合箍筋中拉筋弯钩做法（本图集第62页）、无支撑板端部封边构造（本图集第103页）等”；第8款增加内容为“注明上部结构的嵌固部位位置，框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明”）。
16G101-1解读
目录1、取消非抗腰框架梁作法：采用四级抗震设防做法！2、增加扁梁柱廿点、构造2.1.4嵌固端的注写细化a、不在基础顶面（有地下室情况，在地下室顶板位置）b、不在顶板（没有地下室情况，在基础顶面）3.2.2增加跨高比N5的LL（连梁）按框架梁设计，代号为LLK3.2.3取消约束边缘构件（底部加强区剪力触缘构件）非阴影区拉筋（或锥筋）的表达规定放在了3.2.4增加了非底部加强区构造边缘构件不设置外封闭箍的时候墙身水平钢筋应按相应作法（计入水平筋构造）3.2.5增加11K（导连梁）相应规定（在第8点）3.6.3为增项、一级墙水平施工缝作法表4.2.2增加了TZL（托柱梁）KBL（宽扁梁）附注3增加了L、JZL端部预定为钗接表充分利用钢筋时为Lg4.2.5 4.2.6增项、宽扁梁作法43.4扁梁注写方式取消4.6.2非抗震设计取消4.6.7KZL中托墙、柱区别5.2.2增加板考虑竖向地震时规定5.4其它增加板竖向地震规定5.4.1增加5.4.3板、墙钢筋顶部搭接6.5其它 6.5.1板考虑竖向地震6.5.2锚固搭接要求6.5.4在塔顶连接的搭接要求表7.1.2增加板阴角放射筋7.2.9增加悬挑板阴角附加钢筋7.2.10阳角附加筋增加详图受拉钢筋基本锚固长度la、抗震设防的受拉钢筋基本锚固长度laE、搭接长度LL UE都可直接查表，表中取消了非抗震和四级抗震设防类别：四级抗震和非抗震设防时，受拉钢筋基本锚固长度即可。
2.同表述方式，取消非抗震名词la与laE都列表了修正系数根据实际情况调整II、HE搭接长度也都列表了P63、P64,所有框架柱都按抗震等级（一级、二级、三级、四级）构造连接要求施工，取消了非抗震框架柱的连接构造要求。
P69增加了框架柱KZ的边柱和角柱伸出板面的纵向钢筋构造作法：柱纵筋能满足锚固长度要求的就直锚，不能满足锚固长度要求就弯锚，外侧纵向钢筋锚锚长度为15d,内侧钢筋弯锚长度为12d。
16G101平法图集：柱特殊构造、柱的总结（第十一节）
16G101平法图集：柱特殊构造、柱的总结（第十一节）16G101平法图集：柱特殊构造、柱的总结（第十一节）原创作者：头条号/西北工程人一、柱特殊构造－柱变截面16G101-1图集，P681、△/hb≤1/6情况：变截面处弯折起点位置距离楼面下50mm进行弯折，作用是增大锚固。
16G101-1新增的内容。
16G要求钢筋连续通过的纵筋，能通则通。
16G101-1图集，P682、△/hb>1/6情况：发生变截面有梁。
上筋下插1.2Lae；下筋上弯折12d。
16G101-1图集，P683、发生变截面无梁。
上筋下插1.2Lae；下筋上弯折△＋Lae－BHC=截面差－BHC＋Lae二、柱特殊构造－下层柱纵筋不同纵筋不同分为：钢筋根数不同和钢筋直径不同16G101-1图集，P6316G101-1图集，P63。
图一、图三属于钢筋根数不同；图二、图四属于钢筋直径不同。
三、柱－总结1、柱平法标注形式：列表注写和截面注写2、柱子的分类：按照类别分(框架柱、转换柱、芯柱、梁上柱、剪力墙上柱)；按照位置分(中柱、边柱、角柱)3、柱筋的分类：基础插筋、中间层纵筋、顶层纵筋4、柱筋的计算基础插筋计算公式、中间层纵筋计算、顶层纵筋(边、角柱区分内外侧钢筋，5个节点)5、柱箍筋计算外侧箍筋、内侧箍筋长度计算，底层箍筋配置要求，箍筋根数计算(区分加密区、非加密区)建议：计算公式理解中记忆，不可死记硬背，配合图进行理解记忆。
6、特殊构造变截面、上下层纵筋不同(根数不同、直径不同)到这里柱的节就说完了，感谢大家支持，谢谢！后续继续更新16G图集中基础、梁、板、墙等。
再次感谢大家支持。
欢迎同行发表观点，感谢转发、评论。
有不妥之处请您指正。
我们共同学习进步，谢谢！谢谢！谢谢！。
16G101-1剪力墙归纳
16G101-1剪力墙归纳16G101-1剪力墙归纳一、引言剪力墙是建造结构中常见的一种承载体系，它能够承受水平荷载，保证建造结构的稳定性。
本文将对剪力墙进行详细的归纳和分析。
二、剪力墙的定义剪力墙是指一种由建造材料（如混凝土、砖等）构成的，纵向与建造平面平行的承受水平荷载的结构体系。
剪力墙通常位于建筑的外墙、内墙或者布置在建造的某些位置。
三、剪力墙的作用与分类1. 剪力墙的作用：- 承受水平荷载：剪力墙通过其自身的刚度和强度，能够吸收和分散水平荷载，保证建造结构的稳定性。
- 分隔空间：剪力墙可以用来分隔建造内部的空间，提供隔声、隔热、防火等功能。
2. 剪力墙的分类：- 根据建造平面的位置：外墙剪力墙、内墙剪力墙。
- 根据剪力墙所处的结构体系：框架结构中的剪力墙、剪力墙结构。
四、剪力墙的设计与分析1. 剪力墙的设计要求：- 根据结构荷载计算剪力墙的尺寸和布置。
- 根据剪力墙的高度和布置形式确定剪力墙的抗剪承载力。
- 考虑剪力墙与其他结构构件的连接。
2. 剪力墙的分析方法：- 手算方法：根据结构力学理论，采用力的平衡和力矩平衡的方法，对剪力墙进行分析计算。
- 结构分析软件：利用专业的结构分析软件，通过输入剪力墙的几何参数和荷载情况，进行有限元分析和优化设计。
五、剪力墙的施工要点1. 剪力墙的施工准备：- 根据设计要求制定施工方案。
- 检查施工材料的质量和数量。
2. 剪力墙的施工步骤：- 剪力墙的基础施工。
- 剪力墙的墙体浇筑。
- 剪力墙的连接。
3. 剪力墙的质量控制：- 检查剪力墙的尺寸和形状。
- 检查剪力墙的强度和刚度。
- 检查剪力墙与其他构件的连接质量。
六、剪力墙的验收与维护1. 剪力墙的验收：- 按照像关标准和规范进行验收。
- 检查剪力墙的尺寸、强度、连接等指标是否符合设计要求。
2. 剪力墙的维护：- 定期检查剪力墙的表面状况，修补裂缝和损坏部份。
- 注意剪力墙的防水防潮处理，避免湿气对剪力墙的伤害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
16G101-1修订主要内容1、总说明取消了原101图集中总说明第2条的平法系列图集包括的内容。
2、总说明增加了第3条中的设计依据的规范：《中国地震动参数区划图》GB18306-2015，调整了2本规范依据的版本，新增了当依据的标准进行修订或者有新的标准出版实施时，图集与规范标准不符的内容、限制或淘汰的技术产品，视为无效。
3、总说明第5条调整了图集的适用范围。
取消了原11G101-1图集中的非抗震设计。
本图集适用于抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架—剪力墙和部分框支剪力墙等主体结构施工图设计。
以及各类结构中的现浇混凝土板（包括有梁盖板和无梁盖板）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工的设计。
4、平面整体标示方法制图规则中第1.0.2条图集制图规则适用范围取消了楼板部分也适用于砌体结构这句话。
（本图集制图规则适用于基础顶面以上各种现浇混凝土结构的框架、剪力墙、梁、板（有梁楼板和无梁楼板）等构件的结构施工图设计。
）5、第1.0.9条，取消了第3款非抗震设计部分的要求；调整了第5款中可选用图集构造做法的例子所在图集的页数。
在第5款的选用构造新增了非底部加强部位剪力墙构造边缘构件是否设置外圈封闭箍筋，取消了非框架梁部分的内容。
第8款增加了嵌固部位不在地下室顶板仍需考虑上部结构实际存在嵌固作用的内容。
（现第3款内容为“写明抗震设防烈度及抗震等级，以明确选用相应抗震等级的标准构造图集”；现第5款内容为“当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法。
当未注明时，则为设计人员自动授权施工人员可以任选一种构造做法进行施工，例如：框架顶层端节点配筋构造（本图集第67页）、复合箍筋中拉筋弯钩做法（本图集第62页）、无支撑板端部封边构造（本图集第103页）等”；第8款增加内容为“注明上部结构的嵌固部位位置，框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明”）。
6、增加了柱平法施工图中2.1.4条上部结构嵌固部位的注写内容。
（第2.1.4条内容为“上部结构嵌固部位的注写：1）、框架柱嵌固部位在基础顶面时，无需注明；2）、框架柱嵌固部位不在基础顶面时，在层高表嵌固部位标高下使用双细线注明，并在层高表下注明上部结构嵌固部位标高；3）、框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，可在层高表地下室顶板标高下使用双虚线注明，此时首层柱端箍筋加密区长度范围及纵筋连接位置均按嵌固部位要求设置”）；7、表2.2.2柱编号中原来的框支柱变成了转换柱。
7、增加了2.2.2条第4款中“对采用非对称配筋的矩形截面柱，必须每侧均注写中部筋”；8、-4.53~59.070柱平法施工图（局部）备注增加“地下1层（-1层）、首层（1层）柱端箍筋加密区长度范围及纵筋连接位置均按嵌固部位要求设置”。
9、表3.2.2-2墙梁编号中增加了连梁（LL），增加的注2中跨高比不小于5的连梁按框架梁设计时，代号为LLk。
10、第3.2.3条中设计施工时应注意的事项增加了两条内容为“1、本图集约束边缘构件非阴影区拉筋是沿剪力墙竖向分布钢筋逐根设置，施工时应注意，非阴影区外圈设置箍筋时，箍筋应包住阴影区内地二列竖向纵筋（见本图集第75页图）。
当设计采用与本构造详图不同的做法时，应另行注明；2、当非底部加强部位构造边缘构件不设置外圈封闭箍筋时，设计者应注明。
施工时，墙身水平分布钢筋应注意采用相应的构造做法。
”）11、第3.2.4条中拉结筋设置示意修订为“拉结筋应注明布置方式“矩形”、“梅花”布置，用于剪力墙分布钢筋的拉结，见图3.2.4（图中a为竖向分布钢筋间距，b为水平分布钢筋间距）”。
12、修订了第3.2.5条增加了第8款跨高比小于5的连梁注写方式，内容为：“跨高比不应小于5的连梁，按框架梁设计时（代号为LLKxx）,采用平面注写方式，注写规则同框架梁，可采用适当比例单独绘制，也可与剪力墙平法施工图合并绘制”。
13、墙梁侧面纵筋的配置修“墙梁侧面纵筋的配置，当墙身水平分布钢筋满足连梁、暗梁及边框梁的梁侧面纵向构造钢筋的要求时，该筋配置同墙身水平分布钢筋，表中不注，施工按标准构造详图的要求即可，当墙身水平分布钢筋不满足连梁、暗梁及边框梁的梁侧面纵向构造钢筋的要求时，应在表中补充注明梁侧面纵筋的具体数值，当为LLk时，平面注写方式以大写字母“N”打头，梁侧面纵向钢筋在支座内锚固要求同连梁中受力钢筋”。
14、第3.3.2条第1款的注写部分内容中，删去了后半部分关于非阴影区部分拉结筋以及设计施工时的注意事项这部分内容。
第3款中增加了跨高比小于5的连梁注写方式。
（现第1款内容为“约束边缘构件（见图3.2.2-1）除需注明阴影部分具体尺寸外，尚需注明约束边缘构件延墙肢长度L c,约束边缘翼墙中延墙肢长度尺寸为2b f时可不注。
”；第3款中增加的内容为“跨高比不小于5的连梁，按框架梁设计时（代号为LLkxx），注写规则同本规则第3.2.5条第8款（采用平面注写方式，注写规则同框架梁，可采用适当比例单独绘制，也可与剪力墙平法施工图合并绘制”）15、第3.4.2条圆形洞口的加强钢筋的构造做法的要求做了调整，并增加了一个例子。
（修订内容为“当圆形洞口直径大于300，但不大于800时，此项注写为洞口上下左右每边布置的补强纵筋的具体数值，以及环向加强钢筋的具体数值”，例如：YD5 600 +1.8002C20 2C16，表示5号圆形洞口，直径600，洞口中心距本结构层楼面1800，洞口每边补强钢筋为2C20，环向加强钢筋2C16）。
16、增加了第3.6.3条内容。
（内容为“抗震等级为1级的剪力墙，水平施工缝处需设置附加竖向插筋时，设计应注明构件位置，并注写附加竖向插筋规格、数量及间距。
竖向插筋沿墙身均匀布置”）。
17、-0.030~12.270剪力墙平法施工图中备注第2条删除“约束边缘构件中阴影区拉筋（除图中有标注外）：竖向与水平钢筋交点处均设置，直径A8。
”18、表4.2.2梁编号中增加了楼层框架扁梁和托柱转换梁两种梁类。
（具体增加内容为：“1.楼层框架扁梁节点核心区代号KBH;2.本图集中非框架井梁L、井字梁JZL表示端支座为铰链；当非框架梁L、井字梁JZL端支座上部纵筋为充分利用钢筋的抗拉强度时，在梁代号后加“g”。
”例：Lg7（5）表示第7号非框架梁，5跨，端支座上部纵筋为充分利用钢筋的抗拉强度。
）19、增加了4.2.5条，内容为“框架扁梁注写规则同框架梁，对于上部纵筋和下部纵筋，尚需注明未穿过柱截面的纵向受力钢筋根数（见图4.2.5）”。
例：10C25（4）表示框架扁梁有4根纵向受力钢筋未穿过柱截面，柱两侧各两根，施工时，应注意采用相应的构造做法。
20、增加了4.2.6条，内容为“框架扁梁节点核心区代号为KBH，包括柱内核心区和柱外核心区两部分。
框架扁梁节点核心区钢筋注写包括柱外核心区竖向拉筋及节点核心区附加纵向钢筋，端支座节点核心区尚需注写附加U形箍筋”。
柱内核心区箍筋见框架柱箍筋。
柱外核心区竖向拉筋，注写其钢筋级别和直径；端支座柱外核心区尚需注写附加U形箍筋的钢筋级别、直径及根数。
框架扁梁节点核心区附加纵向钢筋以大写字母“F”打头，注写其设置方向（X向或Y向）、层数、每层的钢筋根数、钢筋级别、直径及未穿过柱截面的纵向受力钢筋根数。
21、增加了第4.3.4条关于框架扁梁的截面注写方式的内容。
（内容为：对于框架扁梁尚需在截面详图上注写未穿过柱截面的纵向受力筋根数。
对于框架扁梁节点核心区附加箍筋，需采用平、剖面图表达节点核心区附加纵向钢筋、柱外核心区全部竖向拉筋以及端支座附加U型箍筋，注写其具体数值）。
22、第4.4.3条、4.5.2条、4.6.2条对规范的版本做了调整。
（修订为：《混凝土结构设计规范》（2015版）GB50010-2010）。
23、第4.6.1条在两种连接构造的后面增加了代号标注（内容为设计按铰链时非框架梁：L;井字梁：JZL;当充分利用钢筋的抗拉强度时非框架梁：Lg;井字梁：JZLg）。
24、删除了原图集中的第4.6.7条关于托墙框支梁的内容。
25、第5.2.2条设计与施工注意事项中新增了梁板式转换层楼板和悬挑板下部钢筋的锚固长度（内容为：“对于梁板式转换层楼板，板下部纵筋在支座内的锚固长度不应小于l a;当悬挑板需要考虑竖向地震作用时，下部纵筋伸入支座被长度不应小于l a E”）。
26、新增5.4.1条。
（内容为：“当悬挑板需要考虑竖向地震作用时，设计应注明该悬挑板纵向钢筋抗震锚固长度按何种抗震等级”。
）27、新增5.4.3条。
（内容为：“板支撑在剪力墙顶的端节点，当设计考虑墙外侧竖向钢筋与板上部纵向受力钢筋搭接传力时，应满足搭接长度要求，设计者应在平法施工图中注明”）。
28、新增6.5.1条（内容为：“当悬挑板需要考虑竖向地震作用时，设计应注明该悬挑板纵向钢筋抗震锚固长度按何种抗震等级。
”）29、新增6.5.2条（内容为：“无梁楼盖板纵向钢筋的锚固和搭接需满足受拉钢筋的要求。
”）30、新增6.5.4条（内容为：“无梁楼盖板跨中板待支撑在剪力墙顶的端节点，当板上部纵向钢筋充分利用钢筋的抗拉强大时（锚固在支座中），直段伸至端支座对边后弯折，且平直段长度≥0.6l ab,弯折段投影长度15d;当设计考虑墙外侧竖向钢筋与板上部纵向受力钢筋搭接传力时，应满足搭接长度要求，设计者应在平法施工图中注明采用何种构造，当多数采用同种构造时可在图注中写明，并将少数不同之处在图中注明。
”）31、表7.1.2楼板相关构造类型与编号中，新增了悬挑板阴角附加筋。
32、新增7.2.9条悬挑板阴角附加筋的布置方式。
（内容为：悬挑板阴角附加筋Cis的引注见图7.2.9。
悬挑板阴角附加筋系指在悬挑板的阴角部位斜放的附加钢筋，该附加钢筋设置在板上部悬挑受力钢筋的下面。
）33、新增加7.2.10条新增一种附加筋的布置方式。
（注写Ces7C8系表示悬挑板阳角放射筋为7根HRB400钢筋，直径为8 ，构造筋Ces的个数按图7.2.10-3的原则确定，其中a≤200。
）34、。
