图集·常用灯具安装
地面嵌入式灯安装示意图
104系列地面嵌入式灯安装指导Ver2.0一、预埋灯具安装方式：第一步：将塑制86接线盒（不可用金属的）与电线套管连接，因86接线盒高度约为55mm,又因为灯体预埋件高度为45mm,(见附图五)。
在非底层：当楼板顶部距地面砖顶部≥103mm时，盒顶距地面砖上部应≥45mm（见附图一）；当楼板顶部距地面砖顶部≤103mm时，应根据情况削去86接线盒高度或不用86接线盒以保证地面标志的正常安装。
在最底层则按(附图一)施工即可。
一块地砖的面积地砖面标高≥45mm86型接线盒电线套管挖出的基坑混凝土层（附图一86接线盒与电线套管安装方式）第二步：用（107胶+425＃水浆+砂浆）填充接线盒周围填充至接线盒的一半。
将塑料底座预埋件放在接线盒上方，要使塑料预埋件底座与周边的地面砖上沿齐平或可略低（2mm以内），并将加固用的M3×20mm的自攻钉加固在塑料底座预埋件上（可在小孔处）,在预埋件周围埋入（107胶+425＃水浆+砂浆）填实。
（见附图二）（附图二 86接线盒与灯具底座预埋）第三步：铺设地面砖时先空开安装地面砖那一格将周围地面砖铺好，并在安装地面砖上预留灯具底座孔,即开孔（Ф242～244mm）。
铺设安装地面砖时下部用水泥填实。
（见附图三）第四步：用密封胶将接线盒与线管接口处用密封胶封住，以防水汽侵入。
清理塑料等杂质，清理铸铝灯体，在预埋件内沿涂上防水胶，然后将灯体放入塑料预埋件上再用自攻钉将铸铝灯体跟预埋件在4个孔内进行加固。
使灯体上沿跟预埋件上沿齐平。
涂防水胶铸铝灯体塑料底座预埋件(灯体与预埋件间隙放大图)第五步：将（凹形硅胶圈+钢化玻璃面板+电路板组件）放入铸铝灯座，同时将地面标志的线与接线盒中的线接好，然后将接头封好，做防水处理。
将指示箭头调整到疏散方向，此时硅胶圈上面应高于地面砖1-2mm。
第六步:安装不锈钢圈，在不锈钢圈与地面砖之间做防水处理（涂防水胶进行密封）。
并且在安装灯具时应将灯芯上的序列号标注到图纸上。
灯具安装施工工艺
灯具安装施工工艺灯具在安装前，应熟悉灯具的形式及连接构造，以便确定支架安装的位置和嵌入开口位置的大小。
嵌入式日光灯具安装时，应根据设计图纸的不同区域的灯具形式，采用编号加以标注。
灯具的电源线不能贴在灯具外壳上，灯线应留有余量，灯罩的边框应压住罩面板或遮盖面板的板缝，并应与顶棚面板贴紧。
1.1.1.1.荧光灯安装吊顶内安装的灯具应根据装修吊顶平面图中灯具分布的位置，以及不同的吊顶形式来确定灯具外型与吊顶板的接口样式。
在装修安装吊顶龙骨的同时安装灯具的支吊架；在吊顶天花板安装的同时安装灯具。
须单独在吊顶板几何中心开孔安装的灯具，我联合体将提前向装修单位提供不同区域灯具的开孔尺寸，并安排专人配合。
待吊顶天花板及其它器具初步安装完毕后，配合装修施工人员调整灯具，达到整体美观的效果。
1、荧光灯嵌入吊顶内安装嵌入吊顶内安装的荧光灯等矩形灯具边框的边缘应与顶棚面的装修直线平行。
如灯具对称安装时，其纵横中心线要求在一条线上，偏斜控制在5mm以内。
嵌入式荧光灯具的金属栅隔应与灯具主体的接地可靠连接。
嵌入安装的灯具如下图：嵌入式荧光灯安装图2、荧光灯明装荧光灯吊杆安装：根据灯具的安装高度，采用相应长度的金属吊杆，将灯具与吊杆和法兰连接牢固，依顺序将灯具的导线从金属管内引出，压在灯头盒的接线端子上。
依据灯具安装的位置，采用Φ8内胀栓将灯具吊杆的法兰盘固定在顶板上，然后安装灯具的附件。
吊杆式荧光灯安装图1.1.1.2.壁灯安装1、安装前仔细检查在运输过程中是否有产品损坏现象，如外壳划伤、裂痕、玻璃和光源破碎等；2、产品开箱后请检查包装箱内的附件是否齐全，如使用说明书、产品合格证、安装配件等；3、灯具安装后，供电前应检查灯具的接线方式是否正确，安装是否牢固，确保安全后才可正常供电；4、安装及更换光源、电器时，应使用相同类型、功率的光源及电器；如果改变光源类型或功率，应更换相应配套的镇流器；5、安装顺序:（1）在安装前，根据根据设计图纸，确定壁灯安装位置。
灯具安装手册 - 副本
亮化工程安装技术手册目录第一章 LED投光灯产品安装说明 (2)第二章 LED洗墙灯产品安装说明 (4)第三章 LED软灯带产品安装说明 (6)第四章 LED护栏管/轮廓灯产品安装说明 (10)第五章 LED点光源产品安装说明 (13)第六章 LED地埋灯产品安装说明 (15)第七章 LED水底灯产品安装说明 (17)第八章 LED草坪灯/庭院灯产品安装说明 (20)第九章 DMX512控制器使用说明 (22)第十章信号放大器/解码器接线说明 (25)第十一章LED灯具安装通用施工规范及技术要求 (28)第一章、LED投光灯产品安装说明一、示意图：现场实图安装示意图二、灯具间距及照明需要的灯具数量如下计算：1、照射高度=25×灯具离墙体的距离，即照射高度是灯具离墙体的距离的25倍。
2、照明功率密度要求1~5W/平方米。
灯具总功率=被照射面的面积×（1~5）。
灯具数量=灯具总功率/单灯功率。
三、安装步骤：1、拆卸有安装孔的灯具底座支架。
2、选择将底座支架放置合适的安装位置上。
3、用笔或其他工具在墙面或地面标记出螺丝口的位置。
4、选用轻型调速冲击电锤钻孔，避免损坏土建成品。
5、安装底座支架，用防锈膨胀螺丝固定，必要时加结构胶粘牢。
6、将灯体与支架连接，调节固定夹上的螺丝，调整灯具到合适的照射角度后紧固螺丝。
7、灯具底部有三根电源线，AC POWER INPUT 为交流市电输入端，连接到交流电网。
此线为3芯线；蓝色线为零线N，棕红色线为火线L，黄/黄绿线为地线PE。
四、注意事项：1、本灯具为防水防潮设计，其防护等级可达IP65。
能经受由上向下雨淋的考验但不能浸没于水下工作，其防护等级未达水下工作要求。
2、灯具安装的位置必须有足够大的承受能力，其承受能力应能承受10倍灯具重量以上。
3、灯具工作电源为220V交流电，应远离人群容易触及的地方，并做好灯具接地处理，必须接地线。
4、灯具为功率型设备，并且对环境温度非常敏感，工作环境温度高于45°C时其寿命会明显下降，并伴有光衰严重的表面迹象。
灯具安装技术交底
3)吊杆应有一定长度的螺纹，以供高低调节，如果吊杆或吊索下悬吊灯箱，必须注意连接牢靠。
接受人：交底人：
技术、质量交底记录
C2—03
工程名称
编号
交底项目
建筑装饰装修
ቤተ መጻሕፍቲ ባይዱ交底日期
交底内容
灯具安装
五．吸顶灯安装
⑧吸顶式布置：一组日光灯组成的灯具，固定在吊顶的下面。这种布置有行列式及交错式两种。因灯具在吊顶面以下，所以选择灯具时可不受单体构件尺寸的限制。
④吊挂式布置：可以是吊链式的直吊式灯具，也可以是斜杆式的悬挂灯具。光源的选择和组合形式较多。
(2)安装方法：可参照“吸顶灯”的安装方法。
接受人：交底人：
编号
交底项目
建筑装饰装修
交底日期
交底内容
灯具安装
六．发光带与发光顶棚安装
发光带与发光顶棚与组装式吸顶灯相同的是采用组合的日光灯管或白炽灯与建筑装饰构件组装而成，不同的是表现形式不一样，且前者布置面积较大。尤其是在开敞式吊顶中，往往选用装饰灯具来配合单体构件或直接由装饰灯具担当单体构件。
(1)灯具布置形式
(1)常用施工材料
不同规格的镀锌扁钢、铝合金型材和镀锌通丝杆等，主要用作支吊架构件。
(2)施工工具
常用的有：电锤及一些手工工具，如钳子、手锯、钉锤等。
四．吊灯安装
大的吊灯常通过吊杆或吊索安装于结构层的楼板下或梁下，小的吊灯常安装在搁栅上。
1吊杆或吊索与结构层的连接
1)先在结构层中预埋铁件或木砖，木砖必须有牢靠的受力保证。埋设位置应准确，并有足够的连接调整余地。
技术、质量交底记录

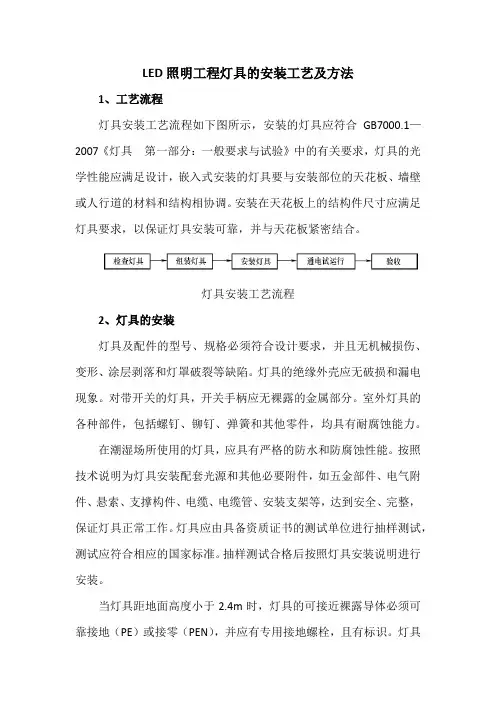

LED照明工程灯具的安装工艺及方法
LED照明工程灯具的安装工艺及方法1、工艺流程灯具安装工艺流程如下图所示，安装的灯具应符合GB7000.1—2007《灯具第一部分：一般要求与试验》中的有关要求，灯具的光学性能应满足设计，嵌入式安装的灯具要与安装部位的天花板、墙壁或人行道的材料和结构相协调。
安装在天花板上的结构件尺寸应满足灯具要求，以保证灯具安装可靠，并与天花板紧密结合。
灯具安装工艺流程2、灯具的安装灯具及配件的型号、规格必须符合设计要求，并且无机械损伤、变形、涂层剥落和灯罩破裂等缺陷。
灯具的绝缘外壳应无破损和漏电现象。
对带开关的灯具，开关手柄应无裸露的金属部分。
室外灯具的各种部件，包括螺钉、铆钉、弹簧和其他零件，均具有耐腐蚀能力。
在潮湿场所使用的灯具，应具有严格的防水和防腐蚀性能。
按照技术说明为灯具安装配套光源和其他必要附件，如五金部件、电气附件、悬索、支撑构件、电缆、电缆管、安装支架等，达到安全、完整，保证灯具正常工作。
灯具应由具备资质证书的测试单位进行抽样测试，测试应符合相应的国家标准。
抽样测试合格后按照灯具安装说明进行安装。
当灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须可靠接地（PE）或接零（PEN），并应有专用接地螺栓，且有标识。
灯具安装应牢固端正，位置美观正确。
所有灯具排列有规律，间距保持一致，整齐划一，保证有良好的视觉效果。
成排灯具的安装，中心线偏差应不大于5mm。
灯具安装在高温部位、靠近可燃物时，应采取隔热、散热措施。
嵌入式灯具要与嵌入面紧密结合，并安装牢固。
悬挂安装或表面安装的灯具应采用固定基准线的方式，以使灯具保持整齐。
灯具固定位置的允许误差应不超过6.5mm，上下不超过12.5mm。
在安装过程中为保证灯具的正常使用，应防止出现光线溢漏、灯具变形、凹陷或其他不符合标准的现象。
投光灯的底座及支架固定应牢固，枢轴沿需要的光轴方向拧紧固定。
灯具的固定应符合下列规定：①灯具重量大于3kg时，应固定在螺栓或预埋吊钩上。
灯具安装说明图
ВХОДЫ ЭЛЕКТРИЧЕСКИХ ПРОВОДОВ
УЖЕ УСТАНОВЛЕННЫЕ ПРОВОДА
Чтобы подключить продукцию к сети, сечение жестких кабелей должно составлять минимум1.5mm2
TO LIGHT FITTING
Class I-GB
BLUE Neutral
GREEN/YELLOW
Earth E
L
N
BROWN Live
Fuse 3 Amps
Cord Clamp
Class II-GB
BLUE Neutral
E L
N
Cord Clamp
BROWN Live
Fuse 3 Amps
Vous aurez besoin de bétonpour l’installation. Demandez conseil à un professionnel dans un magasin de bricolage.
Neutralny (Niebieski)
Fazowy (Brązowy) Ochronny (metalowe połączenie) Neutralny (Niebieski)
ZASILANIE GOSPODARSTWA DOMOWEGO
OPRAWA OŚWIETLENIOWA
Aby podłączyć produkt do obwodu oświetlenia, przekrój kabli musi wynosić co najmniej 1.5mm2
Standard ground diging for ground recess
灯具安装施工方法
灯具安装施工方法灯具安装施工方法提要：导线与灯具的连接：导线进入灯具绝缘保护良好，留有适当余量。
连接牢固紧密，不伤线芯。
压板连接时压紧无松动；螺栓连接时，在同一端子上导线不超过两根精品保洁灯具安装施工方法1.作业条件（1）在结构施工中做好预埋工作，混凝土楼板应预埋螺栓，吊项内应预留吊杆。
（2）盒子口修好，木台、木板油漆完。
（3）对灯具安装有影响的模板、脚手架已拆除。
（4）顶棚、墙面抹灰工作、室内装饰浆活及地面清理工作均已结束。
2.操作工艺（1）工艺流程：检查灯具→组装灯具→安装灯具→通电度运行（2）灯具检查：1）根据灯具的安装场所检查灯具是否符合要求在易燃和易爆场所应采用防爆式灯具；有腐蚀性气体及特征潮湿的场所应采用封闭式灯具，灯具的各部位应做好防腐处理。
2）户外灯具应采用有泄水孔的封闭式灯具；3）除开敞式外，其它各类灯具灯泡容量在100w及以上者均应采用瓷灯口。
4）灯内配线检查：灯内配线应符合设计要求及有关规定；穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈，涮锡。
灯箱内的导线不应过于靠近热光源，并应采取隔热措施。
使用螺口灯时，相线必须压在灯芯柱上；5）特征灯具检查：各种标志灯的指示方向正确无误；应急灯必须灵敏可靠；事故照明灯应具有特征标志；供局部照明的变压器必须是双圈的，初次级均应装有熔断器；（3）灯具组装1）组合式吸顶花灯的组装：首先将灯具的托板放平，如果托板为多块拼装而成，就要将所有的边框对齐，并用螺丝固定，将其连成一体，然后按照说明书及示意图把各个灯口装好。
确定出线和走线的位置，将端子板用螺丝固定在托板上。
根据已固定好的端子板至各灯口的距离掐线，把掐好的导线剥出线芯，盘好圈后进行涮锡，然后压入各个灯口，理顺各灯头的相线和零线，用线卡子分别固定，并且按供电要求分别压入端子板。
2）吊顶花灯组装：首先将导线从各个灯口穿到灯具本身的接线盒里，一端盘圈、涮锡后压入各个灯口，理顺各个灯头的相线和零线，另一端涮锡后根据相序分别连接，包扎并甩出电源引入线，最后将电源引入线从吊杆中穿出。
园林水电手孔井及灯具安装大样
发展商:
广州金实房地产有限公司
项目:
森林中央
PRO.MANAGER: 项目主持 PRO.ENG: 专业负责 CHECKED BY: 审核 PERMITED BY: 审定 DESIGNED BY: 设计 DRAWN BY: 绘图
SHEET TITLE: 图纸名称
手孔井及主要灯具安装详图
RVE No: 版本编号 SHEET No: 图纸编号 SCALE: 比例 DATE: 日期
电焊连接
500 1200
∅12 @200
2 泳池高杆灯安装示意图
样式以参考图片为准 地面 素C砼2基0础 电缆套管 300
3 矮柱灯安装示意图
埋地上射灯 12W 预埋灯杯
200
电缆套管
4 埋地上射灯安装示意图
PROJECT ANALYSIS·LANDSCAPE DESIGN·CITY LAYOUT LAND PLAN ARCHITECTURAL DESIGN·BOTANICAL GARDEN CONSTRUCTION
280 120 50 600
450
400 400 100 100
350 50
500 200
灯杆
16
4 ∅16(L=600)
4∅6@150 450
基础大样
地面
地3脚x螺∅栓16
450
C20钢筋砼 电缆套管
电缆套管
600
接地极 L40*4角钢
该人工接地极隔盏设置
1高柱灯安装示意图
样式以参考图片为准
Hale Waihona Puke 草地 回填垫层 400mmC25混凝土二次浇捣 500mmC25混凝土浇捣
管线接驳接电施平面图 管口用防水密封胶填充 防水接线盒
4.13灯具安装
4.13灯具安装4.13 灯具安装4.13.1 灯具固定1 灯具固定牢固可靠，在砌体和混凝土结构上严禁使用木楔、尼龙塞或塑料塞；1 质量大于10kg的灯具，其固定装置应按5倍灯具重量的恒定均布载荷全数作强度试验，历时15min，固定装置的部件应无明显变形。
见图4.13.1图4.13.1灯具在空心楼板、混凝土楼板、预制板的固定方式4.13.2 悬吊式灯具（悬吊方式有自身软“线吊”、“链吊”和“管吊”三种方式）1 软线吊灯的软线两端做保护扣，两端芯线搪锡；当装升降器时升降器的软线吊灯在吊线展开后，灯具下沿应高于工作台面0.3m，且采用安全灯头。
1 软线吊灯，灯具质量在0.5kg及以下时，可采用软线自身吊装；质量大于0.5 kg的软线吊灯，增设吊链（绳）；见图 4.13.2图 4.13.2灯具增设钢丝吊绳3 嵌装的格栅灯应固定在专设的专用吊链上，固定用的螺钉不应少于4个；导线不应贴近灯具外壳，导线在灯头盒内拼头并留有余量，灯具的边框应紧贴在栅面上，矩形灯具的边框宜与顶棚面的装饰直线平行，其偏差不应大于4mm。
4 安装在吊平顶内的灯具，由接线盒引向嵌装灯具的绝缘导线，必须采用软管保护，且接线盒的设置朝向应便于维修，盖板应严密。
导线严禁裸露在吊顶内，软管的两端应用专用接头与接线盒灯具牢固连接。
软管的长度不得超越1.2m。
5 质量大于3kg的悬吊灯具，固定在螺栓或预埋吊钩上，螺栓或预埋吊钩的直径不应小于灯具挂销直径，且不小于6mm。
6 当采用钢管做灯具吊杆时，钢管管径不应小于10mm，钢管壁厚不应小于1.5mm。
7 灯具与固定装置及灯具连接件之间采用螺纹连接的，螺纹啮合扣数不少于5扣。
4.13.3 吸顶或壁灯1 吸顶灯底座直径250mm以上的可不装绝缘台，但需底座平整、不漏光。
2 吸顶灯的重量＞3kg时，灯具或绝缘台应直接固定在预埋螺栓或膨胀螺栓上。
3 安装在室外的壁灯，其台板或灯具底托与墙面之间应加防水胶垫，泄水孔应在灯具腔体的底部。
楼梯道消防应急吸顶灯安装方法图解
楼梯道消防应急吸顶灯安装方法图解
应急吸顶灯就是普通吸顶灯加了一个应急装置，带应急的吸顶灯在主电源断开后，会自动继续工作。
下面，来看看应急吸顶灯接线图，楼梯道消防应急吸顶灯怎么安装图解。
工具/原料：
扁口小螺丝刀、老虎钳、梅花螺丝刀、4个的螺丝
方法/步骤：
1、首先把工具预备好老虎钳，扒线皮用的，小螺丝刀压线用的。
大螺丝刀安灯用的。
我们先看下灯盒里几根线。
三根线正好。
有的是四根线，那么有一根是地线，颜色为双色，一面黄一面绿。
2、我们打开灯罩，把灯线穿到等里，用4个的螺丝把等固定在灯盒里。
3、下面就是压线了，黄的绿的，还有一根篮的，黄色的即消防线，应该压在等的电池上的用电，给电池充电用的。
绿的为控制线，控制等用的，篮的大家都认识是零线。
4、我们分别把线用小螺丝刀压好，然后检查下是否压错。
5、检查完没什么错误了，然后把灯泡拧上，不用拧很紧，太紧了灯口容易虚联，引起落闸。
6、我们把在等上拧下来的罩，在安装回去，这个应急吸顶灯就算安装完成了。
