蓝牙模块使用说明书
LM400蓝牙模块一般性文档说明书

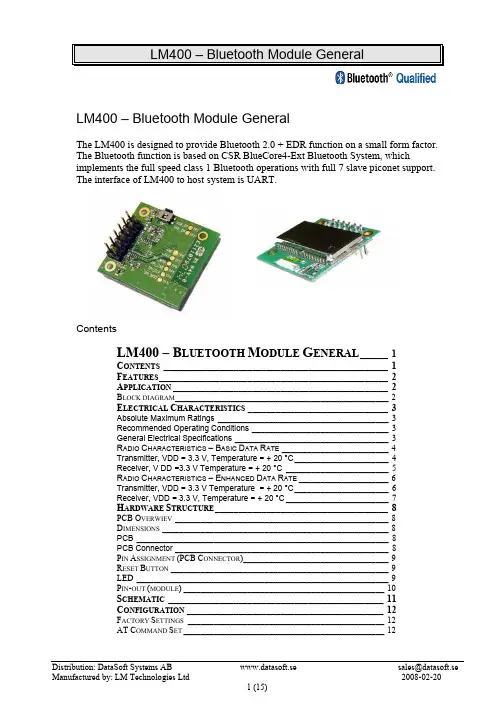

LM400 – Bluetooth Module GeneralThe LM400 is designed to provide Bluetooth 2.0 + EDR function on a small form factor. The Bluetooth function is based on CSR BlueCore4-Ext Bluetooth System, which implements the full speed class 1 Bluetooth operations with full 7 slave piconet support. The interface of LM400 to host system is UART.ContentsLM400 – B LUETOOTH M ODULE G ENERAL______1C ONTENTS________________________________________________1F EATURES_________________________________________________2A PPLICATION______________________________________________2B LOCK DIAGRAM__________________________________________________2E LECTRICAL C HARACTERISTICS______________________________3Absolute Maximum Ratings________________________________________3Recommended Operating Conditions________________________________3General Electrical Specifications____________________________________3R ADIO C HARACTERISTICS – B ASIC D ATA R ATE_________________________4Transmitter, VDD = 3.3 V, Temperature = + 20 °C______________________4Receiver, V DD =3.3 V Temperature = + 20 °C________________________5R ADIO C HARACTERISTICS – E NHANCED D ATA R ATE_____________________6Transmitter, VDD = 3.3 V Temperature = + 20 °C______________________6Receiver, VDD = 3.3 V, Temperature = + 20 °C________________________7H ARDWARE S TRUCTURE_____________________________________8PCB O VERWIEV__________________________________________________8D IMENSIONS_____________________________________________________8PCB___________________________________________________________8PCB Connector__________________________________________________8P IN A SSIGNMENT (PCB C ONNECTOR)__________________________________9R ESET B UTTON___________________________________________________9LED___________________________________________________________9P IN-OUT (MODULE)_______________________________________________10S CHEMATIC______________________________________________11C ONFIGURATION__________________________________________12F ACTORY S ETTINGS______________________________________________12AT C OMMAND S ET_______________________________________________12Features• Bluetooth Ver. 2.0 + EDR certification• Transmit Power up to +18dBm (class1)• Low current consumption:• Hold, Sniff, Park, Deep sleep mode• 3.0V to 3.6V operation• Full Bluetooth Data rate over UART and USB• Support up to 7 ACL l inks and 3 SCO links• Enhanced Data Rate (EDR) compliant for both 2Mbps and 3Mbps modulation modes• Interface: USB, UART & PCM (for voice codec)• SPP, HSP/HFP, HID, DUN firmware are available• Support for 802.1 1 Co Existence• RoHS Compliant• Small outline: 28.3 X 30.0 X2.8 mmApplication• Access point• Domestics and Industrial applications• Personal Digital Assistants (PDA)• Serial Adapter• GPS, PO S, Barcode Reader• Digital camera, Printer& Cellular phone• Cordless handsetBlock diagramElectrical CharacteristicsAbsolute Maximum RatingsStorage Temperature -40 °C +85 °CSupply Voltage (VDD) 2.7 VDC 3.6 VDCSupply Voltage (VCC) 3.0 VDC 3.3 VDCOther Pin Voltage Vss -0.4 VDC VDD +0.4 VDCRecommended Operating ConditionsTemperature -10 °C +70 °CSupply Voltage for UART 3.0 VDC 3.6 VDCSupply Voltage for USB 3.0 VDC 3.6 VDCGeneral Electrical SpecificationsCarrier Frequency 2.402 GHz - 2.480 GHz RF Output Power Measured in 50 Ω15 dBm 16.5 dBm 18 dBm RX sensitivity - -88 dBm -86 dBm Load Impedance No abnormal Oscillation - - 5:1 Input Low Voltage RESET, UART, GPIO, PCM -0.30 VDC - 0.80 VDC Input High Voltage RESET, UART, GPIO, PCM 0.7VDD - VDD+0.3 VDC Output Low Voltage UART, GPIO, PCM - - 0.4 VDC Output High Voltage UART, GPIO, PCM VDD-0.4 - - Average Current Consumption Receive DM1 - 114 mA -Radio Characteristics – Basic Data RateTransmitter, VDD = 3.3 V, Temperature = + 20 °C2.402 15 16.5 18dBm2.441 15 16.5 18 dBm RF transmit power 2.480 15 16.5 18 -6 to +20dBm2.402 - 12 25kHz 2.441 - 10 25kHz Initial carrier frequencytolerance2.480 - 9 25 ± 75 kHz2.402 - 890 1000kHz 2.441 - 870 1000 kHz -20dB bandwidth formodulated carrier2.480 - 820 1000 ≤ 1000kHz 2.402 - ± 10 ± 20kHz 2.441 - ± 10 ± 20 kHz Carrier Frequency Drift(single slot packet DH1)2.480 - ± 10 ± 20 ≤ 25kHz 2.402 - ± 10 ± 20kHz 2.441 - ± 10 ± 20 kHz Carrier Frequency Drift(five slot packet DH5)2.480 - ± 10 ± 20 ≤ 40kHz 2.402 - ± 7 ± 14kHz/50µs 2.441 - ± 7 ± 14 kHz/50µs Drift Rate 2.480 - ± 7 ± 14 ≤ 20kHz/50µs RF power control range16 25 - ≥ 16 dB2.402 145 165 170kHz 2.441 145 165 170kHz f1avg“Maximum Modulation ” 2.480 145 165 170 140< f1avg < 175 kHz2.402 115 150 -kHz 2.441 115 150 -kHz f2maz“Minimum Modulation ” 2.480 115 150 ->115 kHz Adjacent channel transmit power F = F 0 ± 2MHz - -35 -20 ≤ -20 dBm Adjacent channel transmit power F = F 0 ± 3MHz - -45 -40 ≤ -40 dBm Adjacent channel transmit power F > F 0 + 3MHz - -50 -40 ≤ -40 dBm Adjacent channel transmit power F < F 0 - 3MHz - -50 -40 ≤ -40dBmReceiver, V DD =3.3 V Temperature = + 20 °C2.402 - -88 -86dBm 2.441 - -88 -86dBm Sensitivity at 0.1% BER(Single slot packets)2.480 - -88 -86 ≤ -70 dBm2.402 - -88 -86dBm 2.441 - -88 -86 dBm Sensitivity at 0.1% BER(Multi slot packets )2.480 - -88 -86 ≤ -70dBm2.402 - -20 -10dBm 2.441 - -20 -10 dBm Maximum received signal levelat 0.1% BER2.480 - -20 -10≥ -20dBm C/I co-channel - 6 11 < 11 dB - 6 11 ≤ 11 dBm Adjacent channel selectivity C/I F = F 0 + 1 MHz - -4 - ≤ 0 dBm Adjacent channel selectivity C/I F = F 0 - 1 MHz - -4 - ≤ 0 dBm Adjacent channel selectivity C/I F = F 0 + 2 MHz - -38 - ≤ -30 dBm Adjacent channel selectivity C/I F = F 0 - 2 MHz - -23 - ≤ -20 dBm Adjacent channel selectivity C/I F > =F 0 + 3 MHz - -45 - ≤ -40 dBm Adjacent channel selectivity C/I F <= F 0 - 5 MHz - -44 - ≤ -40 dBm Adjacent channel selectivity C/I F =F image - -22 - ≤ -9 dBm F 0 = 2441 MHzMaximum level of intermodulation interference (n = 5)- -30 - ≥ -39 dBmRadio Characteristics – Enhanced Data RateTransmitter, VDD = 3.3 V Temperature = + 20 °C2.402 - 6 -dBm2.441 - 6 -dBm Maximum RF transmit power 12.480 - 7 --6 to +20 dBm Relative transmit power - -1.6 - -4 to +1dB π /4 DQ PSKMaximum carrier frequency stability w 0 - 2 - ≤ ±10 for all blocks kHz π /4 DQ PSKMaximum carrier frequency stability w i - 6 - ≤ ±75 for all packets kHz π /4 DQ PSKMaximum carrier frequency stability | w 0 + w i | - 8 - ≤ ±75 for all blocks kHz 8 DPSKMaximum carrier frequency stability w 0 - 2 - ≤ ±10 for all blocks kHz 8 DPSKMaximum carrier frequency stability w i - 6 -≤ ±75 for all packets kHz 8 DPSKMaximum carrier frequency stability | w 0 + w i |- 8 -≤ ±75 for all blocks kHz RMS DVEM - 7 - ≤ 20 dBm 99% DEVM - 13 - ≤ 30 dBm π /4 DQ PSKModulation Accuracy Peak DEVM - 19 - ≤ 35 dBm RMS DVEM - 7 - ≤ 13 dBm 99% DEVM - 13 - ≤ 20 dBm 8 DPSKModulation AccuracyPeak DEVM - 17- ≤ 25 dBm F> F 0 +3 MHz -<-50 - ≤ -40 dBm F< F 0 -3 MHz -<-50 - ≤ -40 dBm F= F 0 -3 MHz --46 - ≤ -40 dBm F= F 0 -2 MHz --34 -≤ -20 dBm F= F 0-1 MHz - -35-≤ -26 dBm F= F 0+1 MHz - -35-≤ -26 dBm F= F 0+2 MHz --31 - ≤ -20 dBm In-band spurious emissionsF= F 0+3 MHz--33 - ≤ -40 dBm EDR Differential Phase Encoding- No Errors-≥ 99%1Note :Measurement made using a POWER_TABLE entery of TX_PRE 80, INT PA63, EXT PA255. This ensures that the Bluetooth requirements for ACP and those defined by the FCC and ETSI are satisfied over the operating temperature range of -5°C to + 45°C. Although the design is capable of generating in excess of + 18dBm, regulatory compliance over the full temperature range of -5°C to + 45°C will not be satisfied if the transmit power approaches this value.Receiver, VDD = 3.3 V, Temperature = + 20 °Cπ /4 DQ PSK- -87 - dBm Sensitivity at 0.1% BER 8 DPSK - -78 -≤ -70dBmπ /4 DQ PSK- -8 - dBm Maximum received signal level 8 DPSK - -10 -≥ -20dBm π /4 DQ PSK - 10 - ≤ +13dBm C/I co-channel at 0.1% BER8 DPSK - 19 - ≤ +21dBm π /4 DQ PSK - -10 - ≤ 0dB Adjacent channel selectivity C/I F = F 0 + 1 MHz 8 DPSK - -5 - ≤ +5dB π /4 DQ PSK - -11 - ≤ 0dB Adjacent channel selectivity C/I F = F 0 - 1 MHz 8 DPSK - -5 - ≤ +5dB π /4 DQ PSK - -40 - ≤ -30dB Adjacent channel selectivity C/I F = F 0 + 2 MHz 8 DPSK - -40 - ≤ -25dB π /4 DQ PSK - -23 - ≤ -20dB Adjacent channel selectivity C/I F = F 0 - 2 MHz 8 DPSK - -20 - ≤ -13dB π /4 DQ PSK - -45 - ≤ -40dB Adjacent channel selectivity C/I F > =F 0 + 3 MHz 8 DPSK - -45 - ≤ -33dB π /4 DQ PSK - -45 - ≤ -40dB Adjacent channel selectivity C/I F <= F 0 - 5 MHz 8 DPSK - -45 - ≤ -33 dB F 0 = 2405, 2441, 2477 MHzπ /4 DQ PSK - -20 - ≤ -7dB Adjacent channel selectivity C/I F =F image 8 DPSK - -15 - ≤ 0dBHardware StructurePCB Overwiev DimensionsPCBUnit: mmPCB ConnectorUnit: mmPin Assignment (PCB Connector)Direction Description Signal Level1 GND Power Ground Ground2 TXD Output UART Data Out TTL3 RXD Input UART Data Input TTL4 RTS Output UART Ready to Send TTL5 CTS Input UART Clear to Send TTL6 VDD Input DC Input (3.0–3.3 V) Power7 Data led** Input Data Transfer (Active Low) TTLSpecified TTL8 Status* Output Not9 DSR* Input Data Set Ready TTL10 DTR* Output Data Terminal Ready TTL11 RST Input Reset (Active Low) TTL12 GND Power Ground Ground* = Not in use** = Indicates transmitting/receiving data over an established Bluetooth connectionReset ButtonBy pressing the Reset button you can• disconnect and reconnect a wireless connection (short press)• restore the default Baud Rate, 19 200 bps (> 3 s press)LEDThe LED indicates when a Bluetooth connection is established.Pin-out (module)1 GND GND Common ground2 PVCC Power Power Amp. Power Supply (3.3V)3 AIO (0) Bi -directional Programmable I/O terminal , 32KHz sleep clock input4 AIO (1) Bi -directional Programmable I/O terminal5 PIO (0) Bi -directional Programmable I/O terminal , RX Enable6 PIO (1) Bi -directional Programmable I/O terminal , TX Enable7 PIO (2) Bi -directional Programmable I/O terminal , USB_PULL_UP , CLK_REQ_OUT8 PIO (3) Bi -directional Programmable I/O terminal , USB_WAK E_UP , CLK_REQ_IN9 PIO (4) Bi -directional Programmable I/O terminal , USB_O N , BT_Priority/Ch_Clk output for co-existence signalling10 GND GND Common ground11 PIO (5) Bi -directional Programmable I/O terminal , USB_DETAC H , BT_Active output for co-existence signalling12 PIO (6) Bi -directional Programmable I/O terminal , CLK_REQ ,WLAN_Active/Ch_Data input for for co-existence signalling13 PIO (7) Bi -directional Programmable I/O terminal14 PIO (8) Bi -directional Programmable I/O terminal15 PIO (9) Bi -directional Programmable I/O terminal16 RESET CMOS input Reset input of module, Active low reset17 VCC Power Module power supply input18 GND GND Common ground19 GND GND Common ground20 USB_DP Bi-directional USB data plus21 USB_DN Bi-directional USB data minus22 PCM_SYNC Bi-directional Synchronous data sync23 PCM_IN CMOS input Synchronous data input24 PCM_OUT CMOS output Synchronous data output25 PCM_C LK Bi -directional Synchronous data clock26 UART_RX CMOS input UART data input27 UART_TX CMOS output UART data output28 UART_RTS CMOS output UART request to send (active low)29 GND GND Common ground30 UART_CTS CMOS input UART clear to send (active low)31 SPI_MOSI CMOS input Serial Peripheral Interface data input32 SPI_CSB CMOS input Chip select for Synchronous Serial Interface (active low)33 SPI_CLK CMOS input Serial Peripheral Interface clock34 SPI_MISO CMOS output Serial Peripheral Interface data output35 PIO (11) Bi-directional Programmable I/O terminal36 PIO (10) Bi-directional Programmable I/O terminal37 RF_IO Analogue Antenna interface38 GND GND Common groundSchematicConfigurationYou can reprogram the default settings on the module using AT commands (see section below AT Command Set) or the Wireless Bluetooth Configuration Utility firmware (see separate manual).Factory Settings• Baud rate: 19 200 bps• Data bit: 8• Parity: None• Stop bit: 1• Flow control: HW• Others: See section AT Command SetAT Command SetThe following is the AT command set for the module in the command mode (that is, when the module is in the disconnection state).The commands will be preceded by “AT” to be executed. (Ex: To execute the address inquiry, “B?”, use “ATB?”)All the commands and parameters are case insensitive.+++ Escape sequence with guard time. When the device is in Data mode, it can be forced back into Command mode while maintaining the connection to the remote device. The characters should then be sent 1 second apart.A This command is used to establish a connection.Available only when the adapter is in the master role.A Connect the adapter to a specified Bluetooth device. Available only when “ATD=xxxxxxxxxxxx” is executed.A1-A8 Connect the adapter to a Bluetooth device in the neighborhood found through “ATF?”B This command is used to display the Bluetooth address of the local adapter.B? Inquire the Bluetooth address of the local adapter.C This command enable or disable flow control signals (CTS/RTS) of theUART port.C0 Disable flow control.(default) C1Enable flow control.C? Inquiry of current setting.D For security purpose, this command is used to specify a unique remoteBluetooth device to be connected.In the master role, the adapter pairs and connects with the designatedremote slave address.If the adapter is in the slave mode, this command is a filter condition toaccept the inquiry of the master device.D=xxxxxxxxxxxx "xxxx-xx-xxxxxx" is a string of 12 hexadecimal digits.D0 Restore the status in which the adapter can connect with any remote address.D? Inquiry the designated address that can be paired and connected.E This command is used to specify whether the adapter echoes charactersreceived from the UART back to the DTE/DCE.E0 Command characters received from the UART are not echoed back to the DTE/DCE.(default) E1Command characters received from the UART are echoed back to theDTE/DCE.E? Inquire the current setting.F This command is used to search for any Bluetooth device in theneighborhood within one minute. If any device is found, its name andaddress will be listed. The search ends with a message “Inquiry ends. Xxdevice(s) found.”Available only when the adapter is in the master role and manuallyconnected (see command “O”).F? Inquire Bluetooth devices in the neighborhood.H This command can drop the connection either in master or slave role. It isalso used to specify whether the adapter can be discovered or connected byremote devices.H Drop current connection.H0 The adapter enters the undiscoverable mode. If a pair has been made, the original connection can be resumed. But other remote master device cannot discover this adapter. Reboots when set.(default) H1The adapter enters the discoverable mode. Reboots when set.H? Inquire the current setting.I This command is used to inquire the firmware version and other settings.I0 Inquire the version codes.I1 Inquire all current settings.I2 Inquire status on RSSI at Online Command Mode.K This command is used to specify number stop bits of COM port.(default) K0 One stop bit.K1 Two stop bits.K? Inquire the current setting.L This command is used to specify the baud rate of COM port.L0 4800 bpsL1 9600 bps(default) L2 19200 bpsL3 38400 bpsL4 57600 bpsL5 115.2 kbpsL6 230.4 kbpsL? Inquire the current baud rate.M This command is used to specify parity bit setting of COM port.(default) M0 None parity bit.M1 Odd parity.M2 Even parity.M? Inquire the current setting.N This command is used to specify a name for the adapter.You can specify a friendly name using 0 to 9, A to Z, a to z, space and -,which are all valid characters. Note that “space” and “-” are not permittedfirst or last in the name. The default name is “Serial Adaptor”.N=xxxxxx "xxxxxx" is a character string with a maximal length of 16.N? Inquire the name of the local adapter.O This command directs the device to switch from Command mode to Online data mode. It is also used enable/disable auto-connection feature (availableonly when the adapter is in the master role).O Switch from Command mode to Online Data mode.(default) O0 Automatically connect the adapter to a device specified by “ATD”, or any available device if “ATD” is not executed. Reboots when set.O1 Disable auto-connection feature. After it is executed, you need to execute “ATA” to manually connect a remote device. Reboots when set.O? Inquire the current setting.P This command is used to specify a PIN. The default PIN is “1234". Paired adapters should have a same PIN.P=xxxx "xxxx" is a 4–8-digit string.P0 Cancel authentication by PIN.P? Inquire the current PIN.Q The command is used to set if result messages are prompted when ATcommands are executed.The result messages are: OK/ERROR for command execution, orCONNECT/DISCONNECT for connection status.(default) Q0Result messages are prompted.Q1 Result messages are not prompted.Q? Inquire the current setting.This command is used to specify whether the adapter is in the master or Rslave role.If the device role is changed, the adapter will reboot and all pairedaddresses will be cleared.R0 Set the adapter to the master role.(default) R1Set the adapter to the slave role.R? Inquire the current role of the adapter.S This command is used to enable/disable auto-power saving feature ofRS232 driver.S0 Disable RS232 force on (auto power down) mode.(default) S1Enable RS232 force on (auto power down) mode.S? Inquiry of current setting.X Disable/Enable escape sequence (+++).X0 Disable escape sequence.(default) X1Enable escape sequence.X? Inquiry of current setting.Z This command is used to restore the default settings andoriginate a warm start.Z0 Restore the default settings.。
维亚思控制器蓝牙模块使用说明书

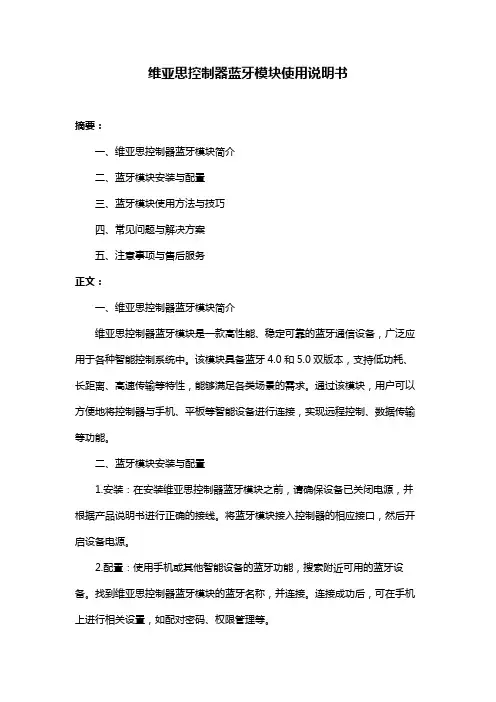

维亚思控制器蓝牙模块使用说明书摘要：一、维亚思控制器蓝牙模块简介二、蓝牙模块安装与配置三、蓝牙模块使用方法与技巧四、常见问题与解决方案五、注意事项与售后服务正文：一、维亚思控制器蓝牙模块简介维亚思控制器蓝牙模块是一款高性能、稳定可靠的蓝牙通信设备，广泛应用于各种智能控制系统中。
该模块具备蓝牙4.0和5.0双版本，支持低功耗、长距离、高速传输等特性，能够满足各类场景的需求。
通过该模块，用户可以方便地将控制器与手机、平板等智能设备进行连接，实现远程控制、数据传输等功能。
二、蓝牙模块安装与配置1.安装：在安装维亚思控制器蓝牙模块之前，请确保设备已关闭电源，并根据产品说明书进行正确的接线。
将蓝牙模块接入控制器的相应接口，然后开启设备电源。
2.配置：使用手机或其他智能设备的蓝牙功能，搜索附近可用的蓝牙设备。
找到维亚思控制器蓝牙模块的蓝牙名称，并连接。
连接成功后，可在手机上进行相关设置，如配对密码、权限管理等。
三、蓝牙模块使用方法与技巧1.远程控制：连接成功后，用户可以通过手机等智能设备对控制器进行远程操作，如开关、调节参数等。
2.数据传输：维亚思控制器蓝牙模块支持数据传输功能，可以实现设备间的数据同步。
例如，将手机上的图片、音乐等文件传输至控制器，进行展示或播放。
3.技巧：在实际使用过程中，用户可通过更改蓝牙名称、配对密码等方法，提高蓝牙连接的安全性和稳定性。
四、常见问题与解决方案1.连接不上：请检查设备是否开启蓝牙功能，或重新启动设备尝试连接。
2.连接不稳定：调整设备距离，或更改蓝牙名称、配对密码。
3.数据传输失败：请检查文件格式是否支持，或重新尝试传输。
五、注意事项与售后服务1.请勿将维亚思控制器蓝牙模块置于潮湿、高温、灰尘密集的环境中，以免影响使用寿命。
2.在使用过程中，如遇到问题，请及时联系售后服务人员。
蓝牙透传模块TTC_CC2640系列模块使用说明说明书

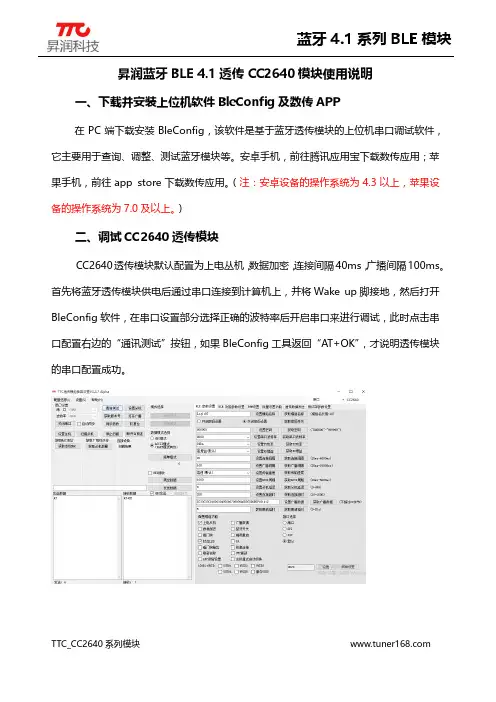

昇润蓝牙BLE 4.1透传CC2640模块使用说明一、下载并安装上位机软件BleConfig及数传APP在PC端下载安装BleConfig，该软件是基于蓝牙透传模块的上位机串口调试软件，它主要用于查询、调整、测试蓝牙模块等。
安卓手机，前往腾讯应用宝下载数传应用；苹果手机，前往app store下载数传应用。
（注：安卓设备的操作系统为4.3以上，苹果设备的操作系统为7.0及以上。
）二、调试CC2640透传模块CC2640透传模块默认配置为上电丛机，数据加密，连接间隔40ms，广播间隔100ms。
首先将蓝牙透传模块供电后通过串口连接到计算机上，并将Wake up脚接地，然后打开BleConfig软件，在串口设置部分选择正确的波特率后开启串口来进行调试，此时点击串口配置右边的“通讯测试”按钮，如果BleConfig工具返回“AT+OK”，才说明透传模块的串口配置成功。
1、连接透传模块在手机上打开数传APP，APP将进入搜索界面，在界面右上方点击设置按钮，即可对APP的数据加密方式进行设置，设置后在搜索界面点击透传模块的广播名称，APP 就会连接透传模块。
2、自定义设置APP连接上透传模块后进入自定义界面，在该界面可设置键值和R、G、B、W、M 色值。
（1）键值设置。
在APP上点击，然后点击你所要设置的按键，设置好按键的值后再点击确定保存（注：有“按下数据”和“抬起数据”设置，分别对应按下按键和抬起手指时APP给模块发的数据），设置完后按按键，就会把设置的键值发送给透传模块，并在PC 端调试工具（即BleConfig）的数据接收框中显示出来。
翘板开的情况下按下按键，APP 只发送一次数据，而在翘板关的情况下按下按键，APP会连续发送数据，再点击一下按键才会停止发送数据。
（2）R、G、B、W、M色值设置。
点击某个颜色后面的设置按键，设置色值范围，设置完后滑动该颜色的滑条，APP就会将色值发送给透传模块，并在PC端调试工具的数据接收框中显示出来。
蓝牙模块 BK3254 使用手册说明书
蓝牙模块BK3254使用手册编写人/日期项目负责人/日期高级管理者/日期环亚电子目录1.BK3254 (1)1.1模块介绍 (2)1.2应用领域 (2)1.3基本特性 (3)1.4性能参数 (3)1.5模块尺寸 (4)1.6IO定义 (5)1.7注意事项 (7)1.8AT指令 (8)1.8.1串口配置 (8)1.8.2指令格式 (8)1.8.3串口演示 (9)1.8.4控制指令表 (10)1.8.5查询/反馈指令 (13)1.9红外遥控 (15)1.9.1红外控制指令表 (15)1.BK3254图1.1 BK3254宣传图图1.2 BK3254转接板（2.4x3.1cm ）图1.3 BK3254引脚定义1脚1.1模块介绍此模块主控采用Beken（博通）的BK3254芯片为模块提供了高品质的音质和兼容性，整体性能更优越。
蓝牙模块采用免驱动方式，客户只需要把模块接入应用产品，就可以快捷地实现音乐的无线传输，享受无线音乐的乐趣，同时支持按键与AT串口指令控制。
支持智能中文/英文语音提示；集成SD/TF播放，支持MP3/WMA/WAV音乐格式；支持U盘播放，支持内部LINE-IN，支持内部FM收音，支持红外遥控。
可存储6个配对设备，模块开机后自动回连最后配对的设备。
如果6个配对设备同时打开，那么自动连接最后配对设备。
支持AT修改蓝牙名称，16字符以内，见AT指令说明。
1.2应用领域该模块主要用于短距离的音乐传输，可以方便的和笔记本电脑，手机，PDA等数码产品的蓝牙设备相连，实现音乐的无线传输。
1)立体声蓝牙音箱；2)立体声蓝牙耳机；3)蓝牙通话；4)蓝牙控制和多媒体设备。
1.3基本特性1)Bluetooth v4.1 + EDR；2)A2DP v1.2；3)AVRCP v1.0；4)HFP v1.5；5)GAVDP1.2；6)HSP1.2；1.4性能参数型号BK3254蓝牙规格Bluetooth V4.1供电电压DC2.8-4.2V，≤2.9V自动关机，≤3.1V报警支持蓝牙协议HFPV1.5，A2DPV1.2，AVRCPV1.4，HSP1.2，GAVDP1.2工作电流≤45mA待机电流<500uA温度范围-40ºC ~ +85ºC无线传输范围≤10米传输功率Class2 4dbm灵敏度-80dBm<0.1%BER频率范围 2.402GHz~2.480GHz对外接口串口（TTL电平），与PC连接需要电平转换，如CH340G，USB转TTL 音频性能SBC解码音频信噪比≥75dB模块尺寸25x13.5x1.8mm转接板尺寸24x29mm1.5模块尺寸焊盘尺寸：1.6x0.8mm图1.4 BK3254尺寸图1.6IO定义图1.5 BK3254引脚定义IO编号IO名称IO描述1 GND 天线_地2 FMINN FM天线负端3 FMINP FM天线正端4 PREV/VOL-(TMS) 单击上一曲/长按音量减5 NEXT/VOL+(TCK) 单击下一曲/长按音量加6 P.P/CALL(TDO) 播放/暂停/接挂电话/回拨/重新配对7 CHG_MODE(TDI) BT/FM/TF/U盘/AUX模式切换8 RSTN 复位（低电平有效）9 VOL-(GPIO6) 单击音量减10 TX(GPIO0) 串口TX（TTL电平3.3V）11 RX(GPIO1) 串口RX（TTL电平3.3V）12 MUTE(GPIO9) 静音控制（静音时输出低电平），控制功放端13 LED0(GPIO15) 状态指示灯14 LED1(GPIO17) 状态指示灯15 VOL+(GPIO16) 单击音量加16 GND 电源地17 FM_DISABLE(GPIO10)FM关闭脚（高电平：FM有效；低电平：FM失效）默认高电平注意：上电前控制有效，上电后控制无效18 SPI_MOSI(GPIO13) SD/TF的SPI接口19 GPIO5 未使用20 SPI_MISO(GPIO14) SD/TF的SPI接口21 SPI_CLK(GPIO12) SD/TF的SPI时钟线同时TF开插入检测22 USB_P（GPIO2）USB正23 USB_N（GPIO3）USB负24 IR（GPIO22）红外接口25 GND 电源地26 AUX_DET(GPIO11)AUX插入检测（默认高电平，低电平有效）27 AUX_R AUX右声道输入28 AUX_L AUX左声道输入29 NC 空脚30 MICIP MIC输入正端31 VMIC MIC偏置电压32 AUDIOLN 音频左声道差分输出负端33 AUDIOLP 音频左声道差分输出正端34 AUDIORP 音频右声道差分输出正端35 AUDIORN 音频右声道差分输出负端36 VDD3IO IR供电接口37 VBAT 电源输入（3.3V~4.2V）38 3VOUT 3V输出，SD/TF电源39 ADC ADC输入（未使能）40 GND 电源地1.7注意事项1.模块应用过程中，请注意避免功放、升压线路等干扰源对模块的影响，避免模块供电回路同大功率电路单元形成串联回路，以此来提高整机SNR。
ZX-D32 单 BLE 蓝牙模块技术手册说明书
ZX-D32单BLE蓝牙模块技术手册版本：V1.6日期：2023/06/05目录1模块介绍 (2)1.1概述 (2)1.2特性 (3)1.3应用 (3)1.4基础参数表 (4)1.5工作电流参数表 (4)1.6出厂默认配置参数 (5)2应用接口 (6)2.1模块引脚定义 (6)2.2引脚功能表 (7)2.3特殊引脚IO功能表 (8)2.4电源设计 (8)2.5串口电平转换参考电路 (9)2.6应用原理图 (10)2.7应用原理图 (10)3回流焊曲线图 (11)4Layout注意事项 (11)5AT指令集 (13)6IO直驱模式 (16)6.1BLE通讯服务UUID说明(16位UUID) (16)6.2IO映射表 (16)6.3引脚功能定义 (17)6.4APP控制指令 (18)7更新记录 (23)8联系我们 (24)9免责申明和版权公告 (24)1.1概述ZX-D32是深圳市智兴微科技有限公司专为蓝牙无线数据传输打造的一款小尺寸蓝牙低功耗BLE模块，该模块为蓝牙5.0芯片，支持4.2BLE蓝牙协议，支持AT指令，用户可根据提供的AT指令自行更改串口波特率、设备名称等参数，也可以通过APP直接下发数据控制模块的IO口，操作灵活使用简单。
本模组具有极好的稳定性、超低成本以及超低的功耗和接收灵敏度高等优点，并且支持苹果、安卓APP 及微信小程序连接，可适配客户各种开发项目。
1.2特性●CPU：ARM968E-S●内存大小：160KB FLASH+20KB RAM ●蓝牙BLE5.0●功耗可低至0.5uA●工作频率：2.4GHZ●可视距离：80M●传输速率：250Kbps/1Mbps/2/Mbps ●发射功率：-20dBm~4dBm●接收灵敏度：-97dBm●支持UART，IIC，SPI，GPIO硬件接口●工作温度：-40℃~+85℃●天线采用PCB板载天线1.3应用●智能家居●定位追踪●智能教育设备●测量与监控系统●工业传感器与控制●医疗设备监测与无线控制1.4基础参数表参数名描述参数名描述型号ZX-D32模块尺寸13×26.7x1.5mm 蓝牙版本BLE5.0通信距离80M工作频段 2.402GHz-2.480GHz ISM band串口透传速率BLE4KB/S工作电压 1.8V~3.6V功能BLE透传、IO控制外设接口UART/SPI/I2C/ADC/GPIO天线板载天线调制方式GFSK工作温度-40℃~+85℃1.5工作电流参数表工作模式状态平均电流深度睡眠(无广播)无广播0.5uA广播状态(低功耗模式)100ms广播间隔290uA 200ms广播间隔150uA 500ms广播间隔68uA 1000ms广播间隔39uA广播状态(无低功耗模式)100ms广播间隔 1.78mA 连接状态BLE连接2mA1.6出厂默认配置参数功能出厂默认参数指令串口波特率9600AT+BAUD=3蓝牙名称D32LE_XXXXXX AT+NAME=D32LE_XXX XXX BLE服务UUID FFE0AT+SUUID=FFE0 BLE读写特征值UUID FFE1AT+CUUID=FFE12.1模块引脚定义2.2引脚功能表管脚名称类型功能1P00/TX I/O TXD/可编程输入输出引脚2P01/RX I/O RXD/可编程输入输出引脚3P31I/O编号E6,直驱模式输出口4P32I/O编号E7,直驱模式输出口5P35I/O编号E8,直驱模式输出口6P14I/O编号EC直驱模式PWM输出口7P17I/O编号E9,直驱模式输出口8P16I/O编号EA,直驱模式输出口9P34I/O编号EB,直驱模式输出口10P33I/O编号ED,直驱模式ADC输入口11RST I复位引脚(低电平有效)12VCC VCC电源(1.8-3.6V)13GND GND地14GND GND地15P13I/O功能输入按键引脚16P12I/O LED状态指示灯引脚17P11I/O蓝牙连接状态输出引脚18P10I/O低功耗模式引脚(未连接状态下有效) 19P07I/O编号E5,直驱模式普通输入口20P06I/O编号E4,直驱模式普通输入口21P05I/O编号E3,直驱模式普通输入口22P04I/O编号E2,直驱模式中断输入口23P03I/O编号E1,直驱模式中断输入口24P02I/O编号E0,直驱模式中断输入口25NC NC悬空2.3特殊引脚IO 功能表IO 脚功能描述P11蓝牙连接状态输出引脚：已连接（高电平）未连接（低电平）P13输入按键引脚：短按(断开蓝牙连接)长按3S(恢复出厂设置)P10输入引脚(未连接状态下有效)：低电平：进入低功耗模式(串口指令失效、LED 灯不烁)，功耗数据参见模块1.5章节电流数据高电平：高电平退出低功耗模式LED 状态指示灯（引脚P12高电平点亮）LED 显示连接状态匀速慢(500ms/on,500ms/off)未连接长亮已连接2.4电源设计ZX-D32的供电范围是1.8V ~3.6V ，推荐3.3V 的工作电压最佳。
HC-42 蓝牙 5.0 BLE 串口模块用户手册说明书

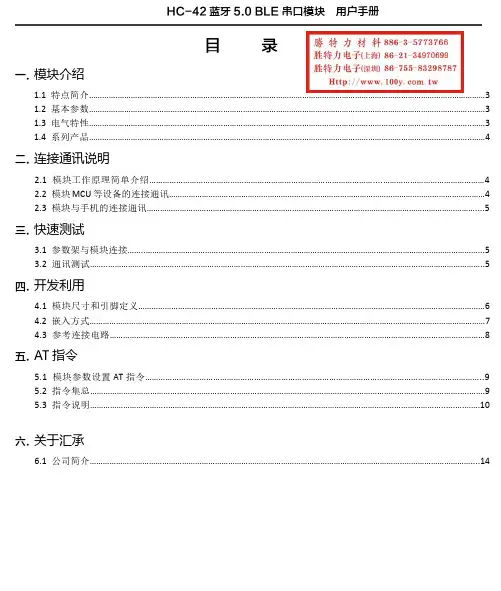

HC-42蓝牙5.0BLE串口模块用户手册目录一.模块介绍1.1特点简介 (3)1.2基本参数 (3)1.3电气特性 (3)1.4系列产品 (4)二.连接通讯说明2.1模块工作原理简单介绍 (4)2.2模块MCU等设备的连接通讯 (4)2.3模块与手机的连接通讯 (5)三.快速测试3.1参数架与模块连接 (5)3.2通讯测试 (5)四.开发利用4.1模块尺寸和引脚定义 (6)4.2嵌入方式 (7)4.3参考连接电路 (8)五.AT指令5.1模块参数设置AT指令 (9)5.2指令集总 (9)5.3指令说明 (10)六.关于汇承6.1公司简介 (14)软件版本：HC-42V2.02018-06-18硬件版本：V1.02018-01-12更新内容序号更新内容时间1231.1特点简介HC-42蓝牙串口通信模块是新一代的基于Bluetooth Specification V5.0BLE 蓝牙协议的数传模块。
无线工作频段为2.4GHz ISM ，调制方式是GFSK 。
模块最大发射功率为4dBm ，接收灵敏度-96dBm 。
模块大小26.9mm×13mm×2.0mm ，集成了邮票孔封装，可以贴片工艺，很方便嵌入应用系统之内。
1.2基本参数参数名称参数值参数名称参数值型号HC-42模块尺寸26.9X13mm 工作频段 2.4G 空中速率1Mbps/2Mbps 工作电压 1.8~3.6V 天线接口内置PCB 天线工作电流参照1.3表中所述停机电流0.3μA 通讯接口UART接收灵敏度-96dBm@1Mbps 通信电平 1.8~3.6V ，与工作电压一致工作湿度10％~90％发射功率-40~4dBm存储温度-40℃~+85℃参考距离40m/2Mbps （蓝牙5.0）工作温度-25℃~+75℃1.3电气特性数值备注电压特性1.8V~3.6V 若使用纽扣电池，必须保证电压在2.5V 以上参考电流（不包括LED ）1.23mA/1.22mA全速广播/全速连接75μA/65uA 低功耗广播/低功耗连接（工作电流随广播间隔变化）0.3μA停机状态注：以上电流数据是基于气温25℃、工作电压3.3V 、出厂默认配置时测得，实际使用可能存在误差。
蓝牙模块使用说明书
蓝牙模块使用说明一、模块简介：1、芯片简介该蓝牙模块采用台湾胜普科技有限公司的BMX-02X模块为核心，它采用CSR BLUEcore4-External芯片并配置8Mbit的软件存储空间，成本低，使用方便。
CSR BlueCore4是英国Cambridge Silicon Radio(CSR)公司日前推出的第四代蓝牙硅芯片。
这种硅芯片用于蓝牙技术推广小组(SIG)推出的增强数据传输率(EDR)蓝牙。
CSR的BlueCore4的数据传输率将比现有的v 1.2蓝牙装置快三倍，并且使蓝牙移动电话或手机的耗电量较低。
蓝牙EDR的最大数据传输率为每秒2.1兆比特，而目前v1.2标准传输率则为每秒721千比特。
传输率的提高意味着对一个特定量的数据来说，EDR无线电的工作将比v1.2无线电快三倍，从而减少耗电量，大大有利于依赖蓄电池的移动设备。
CSR BlueCore4完全能与现有蓝牙v1.1和v1.2装置兼容。
蓝牙EDR用一种相移键控(PSK)调制模式取代标准传输率的Gaussian频移键控(GFSK)，实现更高的数据传输率。
CSR BlueCore4正在以两种形式提供——一种用于外部“快闪”存储器，一种用于掩模ROM。
BlueCore4-External以一种8×8mm BGA(球形格栅矩阵)封装提供，是十分灵活的解决方案，能够适应迅速更新的市场。
例如，由于BlueCore是目前可以得到的唯一能够支持蓝牙v1.2规格的所有强制和可选功能的硅芯片，BlueCore4-External为PC应用程序提供了理想的解决方案，使它们得益于以三倍速度的传输率无线传输文件，或者同时操作多个高需求的蓝牙链路。
鉴于蓝牙固件安装在芯片只读存储器上，CSR BlueCore4-ROM 的成本较低，占用面积小得多(在小片尺寸包装中为3.8×4mm，在与BC2-ROM和BC3-ROM引脚兼容的BGA中为6×6mm)。
E104-BT40双模蓝牙模块产品规格书说明书
E104-BT40产品规格书双模蓝牙模块V4.2协议目录第一章概述 (2)1.1产品简介 (2)1.2特点功能 (2)1.3应用场景 (2)第二章规格参数 (2)2.1极限参数 (2)2.2工作参数 (3)第三章机械尺寸与引脚定义 (4)第四章快速使用 (5)4.1快速使用指南 (5)4.2空中配置 (6)4.3数据传输 (8)4.2.1SPP数据透传 (8)4.2.2BLE数据透传 (9)4.4其他 (11)第五章功能说明 (11)5.1配置 (11)5.2MAC地址绑定 (11)5.3状态或事件打印 (11)5.4经典蓝牙配对 (11)5.5UUID说明 (12)5.6打包机制 (12)第六章AT指令 (12)第七章硬件设计 (24)第八章常见问题 (25)9.1传输距离不理想 (25)9.2模块易损坏 (25)9.3误码率太高 (25)第九章焊接作业指导 (26)9.1回流焊温度 (26)9.2回流焊曲线图 (26)第十章批量包装方式 (27)修订历史 (27)关于我们 (27)第一章概述1.1产品简介E104-BT40模块是一款基于蓝牙4.2+3.0版本的串口转双模蓝牙从机模块，即低功耗蓝牙BLE与经典蓝牙SPP Profile,可在BLE与经典蓝牙之间自由切换，工作在2.4GHz频段。
E104-BT40模块使用通用AT指令设置参数，操作简单快捷。
模块仅支持蓝牙从机角色，通过该模块可以使传统的低端串口设备或者MCU控制的设备进行无线数据传输。
是一款低成本，简单，可靠的数据传输模块。
1.2特点功能●支持蓝牙Bluetooth Specification V4.2+3.0协议；●支持AT指令配置；●支持BLE；●支持SPP3.0；●GPIO输入/输出；●2路PWM输出●串口缓存249字节●有效通讯距离30米以上●支持全球免许可ISM2.4GHz频段；●支持1~2Mbps空中速率；●自带PCB板载天线，无需外接天线。
维亚思控制器蓝牙模块使用说明书
维亚思控制器蓝牙模块使用说明书（原创版）目录1.维亚思控制器蓝牙模块概述2.蓝牙模块的功能特点3.蓝牙模块的安装与连接4.蓝牙模块的使用方法5.蓝牙模块的注意事项6.蓝牙模块的故障排除与维护正文一、维亚思控制器蓝牙模块概述维亚思控制器蓝牙模块是一款功能强大、易于使用的蓝牙设备，适用于各种需要无线连接的场景。
该模块采用了先进的蓝牙技术，具有较高的稳定性、可靠性和兼容性，可与市面上大部分蓝牙设备连接。
二、蓝牙模块的功能特点1.高稳定性：维亚思控制器蓝牙模块采用了高性能的蓝牙芯片，确保了在各种环境下都能保持稳定连接。
2.高兼容性：模块支持蓝牙 4.0 及以上版本，可与市面上大部分蓝牙设备无缝连接。
3.低功耗：模块具有低功耗特性，即使长时间使用也不会对设备的续航造成明显影响。
4.多功能：模块支持数据传输、音频传输等多种功能，满足不同场景的需求。
三、蓝牙模块的安装与连接1.安装：蓝牙模块采用标准接口设计，可轻松插入设备的相应接口进行安装。
2.连接：安装完成后，打开设备的蓝牙设置，搜索附近的蓝牙设备，找到模块的设备名称并点击连接，即可完成配对。
四、蓝牙模块的使用方法1.数据传输：连接成功后，可通过蓝牙模块在设备间传输数据，如文件、图片等。
2.音频传输：模块支持音频传输功能，可连接蓝牙耳机、音响等设备播放音乐、接听电话等。
五、蓝牙模块的注意事项1.请勿将蓝牙模块置于潮湿、高温的环境中，以免损坏设备。
2.在使用过程中，请勿让模块受到强烈撞击或摔落，以免影响使用寿命。
3.如有异常现象，请立即断开电源并联系售后服务。
六、蓝牙模块的故障排除与维护1.若连接过程中出现配对失败，请尝试重新开启蓝牙设备或重新安装模块。
2.若传输数据时出现中断或速度慢，请检查蓝牙设备之间的距离是否过远，或尝试更换传输方式。
蓝牙模块使用说明
HKL HKL--1010蓝牙模块使用说明书蓝牙模块使用说明书蓝牙模块使用说明书简介1， 采用GSR主频蓝牙芯片，V2.0协议2， 供电电压：2.7-3.3V3， 串口通信，TTL电平串口。
4， 多种通信波特率设置5， 一般工作电流：35ｍA，休眠电流：1ｍA6， 配对初始密码：04387， 支持AT指令设置设备名称、通信波特率、配对密码等。
应用电路应用电路AT AT命令集命令集命令集a 提示:如果按出厂的默认波特频率使用,不想修改波特率的下面的内容可不需理会:本AT命令用于主机和从机.成对方式使用时,主机和从机可以不同波特率也能传数据,但主机和主机相连的设备波特率要相同,从机和从机相连的设备也要同波特率.b 设置硬件连接:在发送AT命令之前确保硬件连接如下:把带底版的八PIN接口,第一脚接外接电源(3.3至5V),第六脚接电脑COM1(DB9公头)口的第三脚, 第七脚接电脑COM1口第二脚,第八脚接电脑COM1口第五脚.C 设置方式:初始通讯参数为9600,N,8,1,在配对之前(即配对指示灯闪烁时或PIO3闪动时)发送修改波特率命令使用超级终端或串口调试助手打开电脑COM1口,输入文本"AT"进行手动发送.1 测试通讯发送:AT(返回OK,一秒左右发一次)返回:OK2 改蓝牙串口通讯波特率发送:AT+BAUD1返回:OK1200发送:AT+BAUD2返回:OK2400......1 12002 24003 48004 96005 192006 384007 576008 1152009 230400A 460800B 921600C 1382400不建议用在超过115200的波特率,因为大多系统都没有115200波特率.设置超过115200后用电脑无法使用,要用单片机编程于高于115200才能使用此波特率和重新发AT命令设低波特率,否则无法恢复到低波特率了.用AT命令设好波特率后,下次上电使用不需再设,可以掉电保存波特率.3 改蓝牙名称(2008年2月24日后新增功能)发送:AT+NAMEname返回:OKname参数name:所要设置的当前名称,即蓝牙被搜索到的名称.20个字符以内.例:发送AT+NAMEbill_gates返回OKname这时蓝牙名称改为bill_gates参数可以掉电保存,只需修改一 次.PDA端刷新服务可以看到更改后的蓝牙名称.4 改蓝牙配对密码发送:AT+PIN****返回:OKset p in参数****:所要设置的配对密码,4个字节,此命令可用于从机或主机.从机则是适配器或手机弹出要求输入配对密码窗口时,则手工输入此参数就可以连接从机.主机则是在主蓝牙模块连数码相机时,数码相机是从机,找到相机的配对密码,再设入主蓝牙模块,则主蓝牙模块就可以自动连接相机.例:发送AT+PIN8888返回OKset p in这时蓝牙配对密码改为8888,模块在出厂时的默认配对密码是1234.参数可以掉电保存,只需修改一次.封装图封装图使用方法该模块为蓝牙从设备，可与各类手机、电脑等蓝牙配对使用，下面仅以计算机用蓝牙适配器为例，说明使用方法与步骤：1 安装蓝牙适配器服务程序打开“Bl u es o leil_3.2_V o IP_C h ina_070406”，安装里面的文件"set up"，安装完后吧破解文件夹内的两个文件覆盖到安装目录下。
SW20蓝牙模块使用说明书
1. 综述SW20蓝牙模块是上海同时信息科技有限公司专为智能无线数据传输而打造，具有32 位ARM Cortex M0™处理器国际标准的Blue-tooth® Smart协议栈，适合小数据极低功耗传输，不支持语音，主要用于控制桥接电子产品和智能移动设备，可广泛应用于有此需求的各种电子设备，如仪器仪表，物流跟踪，健康医疗，智能家居，运动计量，汽车电子，休闲玩具等。
SW20低功耗蓝牙模块，采用DIALOG公司的DA14580蓝牙芯片，遵循V4.0 GATT 蓝牙规范，内置天线。
具有成本低、体积小、收发灵敏度高等优点，只需配备少许的外围元件就能实现其强大功能。
模块运行在2.4 GHz ISM band，GFSK 调制方式（高斯频移键控），40 频道2 MHz 的通道间隙，3 个固定的广播通道，37 个自适应自动跳频数据通道，物理层可以和经典蓝牙RF 组合成双模设备，MHz 间隙能更好地防止相邻频道的干扰。
SW20 是目前市面上功能最为强大的串口蓝牙模块，起模块采用Bluetooth4.0、支持从模式、支持简单易用的AT 命令, 串口波特率支持4800bps~115200bps。
2.性能参数性能说明型号SW20外形参数16.6mm x 10.5mm x 2.3mm蓝牙参数Bluetooth 4.0供电电压 2.2V-3.6VV4.0蓝牙协议栈ATT,GATT,SMP,L2CAP,GAP广播电流30uA (广播间隔一秒/一次）连接电流100uA (广播间隔250毫秒/一次）休眠电流0.45uA传输功率：0dBm灵敏度：-93dBm频率范围： 2.4GHz-2.480GHz功能框图3. 管脚描述NCWAKE_MCU WAKE_SW20SDA/GPIO0SCL/GPIO1RXDTXD GND NC NC STATUS VCC GNDGND管脚号管脚名称管脚描述1 NC 预留管脚，悬空2 WAKE_MCU模块唤醒MCU接收数据控制脚（模块发送数据时自动拉低，方便唤醒，数据发送完后自动拉高）3 WAKE_SW20 MCU唤醒模块发送数据控制脚（MCU发送数据时自动拉低，方便唤醒，数据发送完后自动拉高）4 SDA/GPIO0 I2C接口或GPIO05 SDA/GPIO1 I2C接口或GPIO16 TXD 模块给外部MCU发送串口数据7 RXD 外部MCU给模块发送串口数据8 GND 地9 VCC 电源脚Vmin=2.35V，Vmax=3.3V10 STATUS 蓝牙状态管脚（是否处于连接状态，处于连接状态为低，处于断开状态位高）11 NC 预留管脚，悬空12 NC 预留管脚，悬空13 GND 地14 GND 地4.典型应用本模块为透传模块，低功耗蓝牙模块透传协议，手机APP通过本协议可以让蓝牙模块工作在透传模式(串口透传)和命令模式。
PW0516 蓝牙透传模块 使用手册说明书
PW0516BT02串口透传蓝牙模块数据手册版本：V2.4目录目录 (2)●概述 (1)●工作模式示意图 (1)●封装尺寸脚位定义 (1)➢四层板工艺 (1)●串口透传协议说明(桥接模式) (1)●串口A T指令： (1)➢连接间隔设定 (1)➢模块重命名 (1)➢波特率设定 (1)➢获取物理地址MAC (1)➢模块复位 (1)➢广播周期设定 (1)➢附加自定义广播内容 (1)➢定义产品识别码 (1)➢发射功率设定 (1)➢数据延时设定 (1)●广播数据设置 (1)●系统复位与恢复 (1)●IOS APP编程参考 (1)●BLE协议说明(APP接口) (1)➢蓝牙数据通道【服务UUID：0xFFE5】 (1)➢串口数据通道【服务UUID：0xFFE0】 (1)➢PWM输出(4路)【服务UUID：0xFFB0】 (1)➢ADC输入(2路)【服务UUID：0xFFD0】 (1)➢可编程IO(8路)【服务UUID：0xFFF0】 (1)➢定时翻转输出(2 路)【服务UUID：0xFFF0】 (1)➢电平脉宽计数(2 路)【服务UUID：0xFFF0】 (1)➢防劫持密钥【服务UUID：0xFFC0】 (1)➢电池电量报告【服务UUID：0x180F】 (1)➢RSSI报告【服务UUID：0xFFA0】 (1)➢模块参数设置【服务UUID：0xFF90】 (1)➢设备信息【服务UUID：0x180A】 (1)➢端口定时事件配置【服务UUID：0xFE00】 (1)●用APP测试透传功能 (1)●用USBDongle及Btool测试 (1)➢连接BLE模块 (1)➢测试直驱功能 (1)➢测试透传功能 (1)●主机参考代码（透传） (1)●接线图 ............................................................................................................. E rror! Bookmark not defined.➢单独蓝牙模块上电工作图 (1)➢蓝牙模块与串口调试助手连接接线图 (1)➢蓝牙模块MCU连接接线图 (1)●联系我们 (1)概述模块可以工作在桥接模式(透传模式)和直驱模式。
芯中芯科技 F-3299 蓝牙模块使用说明书
蓝牙模块F-3299使用说明书一、产品概述：※ F-3299蓝牙模块为本公司自主开发的智能型无线音频传输产品，此模块是低成本高效的立体声传输解决方案。
※ 模块采用了CSRA64XXX QFN为主控芯片，集成atp-X数字音频压缩算法(仅CSRA64215)，为模块提供了高品质的音质和兼容性。
※ 模块支持True Wireless Stereo (TWS),完美实现无线立体声应用。
※ 模块支持模拟及数字音频输出（Analogue/PCM/I²S）※ 采用高集成度的模块化设计，最大程度的简化了应用方式，更高效的应用于各类音频设备，实现无线音频传输。
二、应用领域：※ 蓝牙音响※ 蓝牙立体声耳机※ 蓝牙免提电话※ 蓝牙无线传输音频三、基本特性：※Bluetooth V4.2 specification support※ A VRCP V1.6※ A2DP V1.6※ HFP V1.6※ HSP V1.2※ DI V1.3※TrueWireless Stereo (TWS)※支持多点连接（Multipoint support for A2DP）※编码格式支持aptX, aptX Low Latency,SBC, AAC（apt-X无损编码仅CSRA64215支持）※内置10段EQ调整※MeloD Expansion 3D 3D音效支持※音频动态范围压缩支持※多国语言支持四、性能参数：型号 F-3299 蓝牙规格 Bluetooth V4.2 调制方式 π/4 DQPSK, 8DPSK供电电压： 3.3-4.2V支持蓝牙协议 HFP V1.6, HSP V1.2, A2DP V1.3,A VRCP V1.6，DI V1.3 工作电流 ≤30mA 待机电流 <50uA温度范围 -40ºC to +80ºC 无线传输范围： 大于10米传输功率： 支持CLASS1/CLASS2/CLASS3 最大可调9dBm 灵敏度：-92.0 dBm (typ) ∏/4 DQPSK receiver sensitivity-82.0 dBm (typ) 8DPSK receiver sensitivity频率范围： 2.4GHz-2.480GHz对外接口： PIO/SPI debug/PCM/IIS/Audio in/out/MIC/USB 音频性能 aptX, aptX Low Latency, SBC and AAC 音频信噪比： ≥75dB 失真度≤0.1%模块尺寸 23.8×14.9×1.8MM五、模块尺寸图：六、模块脚位定义图七、引脚功能说明Pin Symb I/O DescriptionProgrammable input/output1 PIO-6 Bi-directional with strongpull-downProgrammable input/output2 PIO-7 Bi-directional with strongpull-downProgrammable input/output3 PIO-8 Bi-directional with strongpull-downProgrammable input/output4 PIO-9 Bi-directional with strongpull-down5 PIO-18 Bi-directional with weakProgrammable input/outputpull-down6 PIO-21 Bi-directional with weak Programmable input/outputpull-down 7 SPI-PCMInput with weak pull-down SPI/PCM select input/0-PCM/PIO 1-SPI 0: PCM/PIO interface1: SPI 8 SPI-MOSIBi-directional with weak pull-down Programmable input/output SPI-MOSIPCM synchronous data input 9 SPI-CLKBi-directional with weak pull-down Programmable input/output SPI -CLKPCM synchronous data clock 10 SPI-CSBi-directional with weak pull-down Programmable input/output SPI CS#PCM synchronous data sync11 SPI-MISOBi-directional with weak pull-down Programmable input/output SPI-MISOPCM synchronous data output 12 RSTReset if low,pull low minimum 5ms to case a reset 13 VBAT Battery positive terminal DC3.3-4.2V14GNDGround Ground connect battery negative15 VBAT-SENSEBattery charger sense input 16 CHG_EXT External Battery charger Charge17 VCHG Battery charger DC5V charge input 18 USB-N Bidirectional USB data minus 19 USB-P Bidirectional USB data plus20 AIO-0 BidirectionalReset if low. Pull low for minimum 5 ms tocause a reset21PIO-1Bi-directional with strong pull-up Programmable input/output UART_TX:UART data output22 PIO-0Bi-directional with strong pull-up Programmable input/output UART_TX:UART data input23 MFBPOWER Regulator enable input24 1V8_SMPS POWER1V8 output25 LED-0Bi-directional LED Driver26 LED-1 Bi-directional LEDDriver 27 LED-2 Bi-directional LEDDriver28 MIC-AN Analogue in MIC-A negative input29 MIC_AP Analogue in MIC-A positive input30 MIC-BIAS POWER MICbias31 MIC-BN Analogue in MIC-B negative input32 MIC-BP Analogue in MIC-B positive input33 SPK_RN Analogue out Speaker output negative, right34 SPK_RP Analogue out Speaker output positive, right35 SPK_LN Analogue out Speaker output negative, left36 SPK_LP Analogue out Speaker output positive, left37 PIO-17 Bidirectionalwithstrongpull-down Programmable input/output UART-CTS38 PIO-16 Bidirectionalwithstrongpull-uo Programmable input/output UART-RTS39 3V3_USB PWOER Usb power output40 ANT RFpin Bluetooth 50R transmitter output /receiver input 41 GND Groundpin Connect to ground八、注意事项A. 如果模组天线旁边有电池，金属物，液晶屏，喇叭等，要求离天线距离至少15mmB. layout时供电线路建议使用星形走线，并确保蓝牙模组供电线性度要好，还有BT的地须与运放，功放，MCU等的地分开，而且BT下侧不可有其他干扰地C. 天线周围不可走控制线，电源线，音频线，MIC等干扰线.D.如果模组天线附近有排座，外壳有金属铁网等对信号有影响的，建议选用专业的高增益天线E.注意：1.使用内部充电电流最大到250Ma, 使用外部充电电流最大到750mA.九、应用电路：---------------------------------------------------------------------------------------------------------------------------------------------十. 印制PCB天线选用--------------------------------------------------------------------------------------------------------------------------------------------- 十二、推荐回流温度Key features of the profile:-Initial Ramp=1-2.5℃/sec to 175℃ equilibrium-Equilibrium time=60 to 80 seconds-Ramp to Maximum temperature (250℃)=3℃/sec Max-Time above liquidus temperature(217℃): 45 - 90 seconds-Device absolute maximum reflow temperature: 250℃。
XY-MBD08A双模蓝牙模块技术手册说明书
XY-MBD08A双模（Dual Mode）蓝牙模块遵循Bluetooth3.0+EDR与BT5.0(BLE)规范支持蓝牙SPP,GATT/GAP等协议技术手册目录一.概述 (3)二.特点 (3)三.物理特征 (3)四.电气特性 (4)五.接口规范 (4)六.典型电路及PIN脚定义 (4)七．串口AT指令 (7)八．UUID说明 (12)九．模块参考PCB封装尺寸(单位：mm) (13)十．参考炉温曲线 (14)十一．静电放电警示 (15)十二．联系我们 (15)十三．修订记录 (16)一.概述XY-MBD08A是深圳市新一信息科技有限公司专为无线数据透传而打造的双模蓝牙透传模块，遵循BT2.1+EDR/3.0/5.0（BR/EDR/BLE）蓝牙规范，支持SPP和GATT/GAP 等蓝牙协议。
XY-MBD08A模块集成蓝牙LE+BR/EDR双模SOC芯片，集成蓝牙协议基带、MCU、高增益射频PCB天线，采用工业级设计、半孔引脚、ROHS制程，具有集成度极高、超低功耗、蓝牙无线射频性能卓越等特点。
XY-MBD08A蓝牙模块的接口资源丰富，支持UART、I2C、SPI、PWM、ADC等接口，可配合客户个性化需求，量身定制专属软件；同时模块已经通过了系统多样化的兼容性测试，是市面上兼容性最好的方案之一，解决了蓝牙产品上市的后顾之忧。
二.特点✧支持BLE数据串口透传（自定义UUID；仅支持iOS BLE连接，速率高达20KB/S）✧支持蓝牙SPP蓝牙协议（Android系统，速率高达45KB/S）✧硬件接口：UART、多功能GPIO等，接口丰富✧支持超低功耗，休眠（Sleep）电流仅为200μA✧蓝牙射频性能优越（发射功率Max6dBm，接收灵敏度-93dBm）✧兼容性好，可完美适配iOS/Android/Windows系统蓝牙✧与我司ET11模块封装兼容，如果要实现更复杂的蓝牙功能，可直接进行硬件替换✧典型应用：蓝牙打印机，1对1终端连接打印；或高速蓝牙上传终端三.物理特征工作频段 2.4GHz-2.48GHz免许可ISM频段蓝牙规范V2.1+EDR,V3.0,BT5.0（BLE）输出功率等级Class1.5,Class2RX灵敏度LE GFSK30.8%PER1Mbps-93dBm GFSK0.1%BER1Mbps-91dBm π/4-DQPSK0.01%BER2Mbps-88dBm8-DPSK0.01%BER3Mbps-86dBm 工作电压 3.3V尺寸22mm(L)x12mm(W)x2mm(H)四.电气特性绝对最大额定值参数Min Max储存温度-40℃+85℃工作温度-20℃+70℃电源电压：VDD 1.7V 3.6V其他终端电压VSS-0.3V VDD+0.3V五.接口规范电源典型供电：+3.3V；工作电流：I<20mA（均值）主机接口UART其它接口ADC/PWM六.典型电路及PIN脚定义应用图示1：3.3V串口数据透传※UART_TX、UART_RX为默认连接，其他I/O（包括UART_CTS/UART_RTS）为可选连接。
蓝牙模块说明书
EPBMX 蓝牙串口模块使用说明目录：1、产品概述2、电路接口3、主要性能4、模块基本使用说明（电压、协议、尺寸、波特率等说明）5、状态说明（配对状态等、如何放弃记忆的配对地址重新记忆等）6、AT 命令集（用户可修改波特率、用户名等）1、 产品概述EPBMX-COM 蓝牙串口核心模块采用CSR 公司的BlueCore4-External 蓝牙芯片，V2.0协议标准，工业级标准26.9mm x 13 mm x 2.2mm，体积尺寸紧凑，自带高效板载天线，透明串口，可与各种蓝牙适配器、蓝牙手机配对使用，也可主从一对使用。
出厂时默认软件包含AT 命令集，详见第6点说明。
EPBMX 模块外观及管脚图2、电路接口：RS232串行口（TTL 电平）、电源接口、连接状态信号口、主机模块含“放弃原记忆的从机模块地址重新搜寻模块”信号引脚。
3、主要性能：频段：2.40GHz—2.48GHz ，ISM Band蓝牙协议：BlueTooth V2.0协议标准功率等级：Class2（+6dBm ）接收灵敏度：-85dBm操作电压：3.3V（极限电压2.7V～4.2V）工作温度： -40℃ 至 +105℃参考功耗：等待搜索时 35 mA连上线时 约8 mA4、模块基本使用说明：1、 采用CSR主流蓝牙芯片，蓝牙V2.0协议标准2、 蓝牙串口核心模块 EPBMX-COM 工作电压：2.7-3.3V。
3、 蓝牙芯片采用向前纠错编码，通信效率更高，自动跳频，抗干扰能力强。
4、 波特率为1200，2400，4800，9600,19200，38400，57600，115200，230400，460800，921600，1382400用户可设置5、 核心模块尺寸大小为：26.9mm x 13 mm x 2.2mm，工作电源3.3V。
6、 工作电流：35mA/8mA7、 休眠电流：不休眠。
8、 用于GPS导航系统，水电煤气抄表系统，工业现场采控系统，蓝牙打印机，蓝牙手机医疗监控，其他无线模块应用场合。
DX-BT04-A蓝牙模块技术手册说明书
深圳大夏龙雀科技有限公司Shenzhen DX-SMART Technology Co Ltd.DX-BT04-A蓝牙模块DX-BT04-A Bluetooth ModuleNote:English instructions go to page16 (英文技术手册请跳转到第16页)技术手册目录一、概述 (3)二、模块默认参数 (3)三、应用领域 (4)四、功耗参数 (5)五、射频特性 (5)六、透传参数 (5)七、模块引脚说明及最小电路图 (6)✧12.10设置/查询NOTIFY UUID (11)✧12.11设置/查询WRITE UUID (12)✧12.12设置/查询广播间隔 (12)十三、联系我们 (13)一、概述DX-BT04-A蓝牙模块是深圳大夏龙雀科技有限公司专为智能无线数据传输而打造，SPP3.0+BLE4.2经典蓝牙。
本模块支持UART接口，并支持SPP蓝牙串口协议，具有成本低、体积小、功耗低、收发灵敏性高等优点，只需配备少许的外围元件就能实现其强大功能。
二、默认参数三．应用领域：该模块主要用于短距离的数据无线传输领域。
可以方便的和手机、PC机的蓝牙设备相连，避免繁琐的线缆连接，能直接替代串口线。
※蓝牙无线数据传输※工业遥控、遥测※POS系统※交通、报警※自动化数据采集系统※无线数据传输；银行系统※无线数据采集※楼宇自动化、安防、机房设备无线监控、门禁系统；※智能家居、工业控制；※医疗器械※电子秤※蓝牙打印机、喵喵机※蓝牙遥控玩具※汽车检测设备※汽车诊断仪OBDII等四．功耗参数：BT04-A数据吞吐量：七．应用电路图注意：该应用电路图为蓝牙串口电路，如需要其他应用方案，请联系我司发送间隔(ms)50发送间隔(ms)70吞吐量(bytes/s)4500吞吐量(bytes/s)2500Characteristic 写方式Write without ResponseCharacteristic 通知方式Notify八．管脚功能描述：管脚号名称类型功能描述1UART-TX CMOS输出串口数据输出2UART-RX CMOS输入串口数据输入3NC双向NC（请悬空）4NC双向NC（请悬空）)5P02双向可编程输入/输出口6P03双向可编程输入/输出口7P04双向可编程输入/输出口8P05双向可编程输入/输出口9P06双向可编程输入/输出口10P07双向可编程输入/输出口11RESET CMOS输入复位/重启键(低电平复位)12 3.3V电源输入+3.3V电源13GND地地14NC双向NC（请悬空）15NC双向NC（请悬空）16NC双向NC（请悬空）17NC双向NC（请悬空）18NC双向NC（请悬空）19NC双向NC（请悬空）20NC双向NC（请悬空）21GND地地22GND地地23KEY双向可断开连接24P31输出模块断开指示口(见其他设置)25P13输出连接状态指示LED口（见其他设置）26P33双向可编程输入/输出口27P34双向可编程输入/输出口28P35双向可编程输入/输出口29P10双向可编程输入/输出口30P11双向可编程输入/输出口31P12双向可编程输入/输出口）32P14双向可编程输入/输出口）33NC双向NC（请悬空）34NC双向NC（请悬空）九．其他配置状态指示LED：P13用于指示蓝牙模块所处状态，LED灯闪烁方式与蓝牙模块状态对应见下表：模式LED显示模块状态待机均匀慢速闪烁(500ms-on,500ms-off)等待配对长亮建立连接蓝牙模块断开指示：P31用于指示蓝牙模块连接与否，连接状态为高电平，其他状态低电平。
杰理蓝牙模块说明书
JL蓝牙模块规格书一.模块功能描述JL模块是一个高集成度，低成本，低功耗的蓝牙立体声带通话功能+U盘+TF卡+FM+Line in全功能单芯片模块，符合Bluetooth2.1+JL规范。
（同时预留有LCD点阵屏，还可以做mic录音，支持红外遥控，支持文件传输但这些需增强版本软件支持）。
1.可播放MP3/WMA/WAV/SBC2.蓝牙立体声传输，蓝牙通话3.FM收音4.TF/SD卡控制，支持USB(slave)功能，从而可以实现读卡器功能5.立体声Line-in输入6.IR遥控7.支持3X3矩阵按键8.两个可控LED、支持外部功放mute功能9.内部集成电源管理10、支持U盘控制10、内部集成2x1W功放，支持双通道功放直接输出(建议用2x6欧喇叭，功率约为2x0.75W)11、带高速UART调试及升级接口二．模块产品应用该模块主要用于短距离的音乐传输，可以方便地和笔记本电脑，手机，PDA等数码产品的蓝牙设备相连，实现音乐的无线传输，由于集成了FM与MMC卡的播放功能，使本产品具有有极高的性价比。
1．蓝牙音箱单芯片解决方案，集成Line in、FM、IR、TF/SD卡、U盘及功放2．蓝牙立体声耳机3.蓝牙无线音频传输4．读卡器、蓝牙拔号器、蓝牙伴侣等产品三．模块产品规格蓝牙版本Bluetooth V2.1+EDR调制方式PSK 3Mbps,π/4-DQPSK和8DPSK支持HFP/HSP,OPP,A2DP/AVRCP,PBAP profiles灵敏度(0.1% BER) -82dBm发射功率满足class2 and class3的发射功率要求,可以最大提供+7dbm的发射功率供电电压 3.2V~4.2V耗电电流正常工作电流45mA，播放暂停时32mA信噪比70dB 分离度50dB工作温度-20 ~ +50℃尺寸26mmx19mm x2.05mm八．注意事项：A．关于无线蓝牙的使用环境，无线信号包括蓝牙应用都受周围环境的影响很大，如树木、金属等障碍物会对无线信号有一定的吸收，从而在实际应用中，数据传输的距离受一定的影响。
深圳蓝色飞舞 BT20蓝牙模块 说明书
蓝牙模块—BT20CLASS II使用手册V1.0深圳蓝色飞舞科技有限公司 TEL:（86）755-29739852FAX:（86）755-86017852地址：深圳南山科技园高新中四道龙泰利科技大厦304室Email:*****************Web: 手册目录1.产品概述 (3)2.产品功能 (3)2.1与用户产品的连接原理图 (3)2.2模块管脚接口 (3)2.3产品性能参数 (4)2.4外形尺寸 (5)2.5其他注意事项 (5)3. 应用实例 (6)4. 产品应用领域 (6)5. 技术支持 (6)一． 产品概述：本说明书适用于BT20蓝牙通信模块,BT20蓝牙通信模块为本公司自主开发的智能型无线数据传输产品，本产品标准型支持: 1200bps~921600bps等多种接口波特率，从模式,内置SPP协议，非常方便电脑和蓝牙模块连接。
二．产品功能：2.1 与用户产品的连接原理图注：BT20模块的TXD需要和外部单片机的RXD相连，BT20模块的RXD需要和外部单片机的TXD相连。
模块供电是3.3V。
2.2 模块管脚接口8 ANT 天线ANT9 GND 电源地2.3性能参数模块特性1 支持蓝牙协议2.02 内置SPP串口服务，uart速率最高到1.5M3 频率范围：2.40G-2.48G4 功率级别：CLASS II 10米5 工作温度：-10°--- 80°6 储存温度-45°--- 125°7 尺寸：18mm*14mmV+0.80.7VDD - VDD+0.4VV- -0.2VDD-0.2 - - V3.0V最大绝对额定值关于供电电压和各数字、模拟针脚的电压下表已经列出，超出这些值将损坏模块。
参数最小最大单位瞬间电流0 75 mA逻辑电平输入-0.4 4.2 V电源供电电压 2.7 4.2 V蓝牙串口波特率支持列表：Data Rate(bps) Error（%）1200 0.162400 0.164800 0.169600 0.1619200 0.1638400 0.1657600 0.1676800 0.16115200 0.16230400 0.16460800 0.16921600 0.162.4 外形尺寸模块尺寸为18mm*14mm具体封装文件资料可以向我公司技术支持索取。
蓝牙模块HC-05使用说明书
HC-05蓝牙模块介绍与配置1.蓝牙介绍图7-1产品实物图图7-2 引脚对应图HC-05蓝牙模块的特点：（1）采用CSR主流蓝牙芯片，蓝牙V2.0协议标准；（2）输入电压:3.6V--6V,禁止超过7V；（3）波特率为1200，2400，4800，9600，19200，38400，57600，115200 用户可设置；（4）带连接状态指示灯,LED快闪表示没有蓝牙连接;LED慢闪表示进入AT命令模式；（5）板载3.3V稳压芯片,输入电压直流3.6V-6V;未配对时,电流约30mA(因LED灯闪烁,电流处于变化状态)；配对成功后,电流大约10mA。
（6）用于GPS导航系统，水电煤气抄表系统，工业现场采控系统；（7）可以与蓝牙笔记本电脑、电脑加蓝牙适配器等设备进行无缝连接。
（8） HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）具有两种工作模式：命令响应工作模式和自动连接工作模式，在自动连接工作模式下模块又可分为主（Master）、从（Slave）和回环（Loopback）三种工作角色。
当模块处于自动连接工作模式时，将自动根据事先设定的方式连接的数据传输；当模块处于命令响应工作模式时能执行下述所有 AT 命令，用户可向模块发送各种 AT 指令，为模块设定控制参数或发布控制命令。
通过控制模块外部引脚（PIO11）输入电平，可以实现模块工作状态的动态转换。
2.蓝牙配置（1）主要内容所需材料：USB转TTL模块（下载器）、HC-05蓝牙模块一对、串口调试助手。
配置要求：实现两个蓝牙模块的主从绑定。
注意事项：设置步骤✧进入AT指令模式（所有AT指令都必须换行）✧设置串口波特率9600，无校验位，无停止位✧修改蓝牙名称、密码✧设置蓝牙的主从模式（1主1从）✧实现主从模块的绑定（两个模块实现透传）（2）操作实例A.用杜邦线连接好USB转TTL模块（下载器）与HC-05蓝牙模块（注意交叉！！）B.进入AT指令模式✧将下载器与电脑连接，（按住HC-05上的复位键，再接通电源，发现指示灯缓慢闪灭，表示进入AT指令模式），并且打开串口助手。
ATK蓝牙模块说明书
ATK-SPP蓝牙串口说明书ATK-SPP 蓝牙数传模块一．模块概述ATK-SPP是一款专为数据传输设计的蓝牙模块，遵循蓝牙3.0协议。
支持SPP蓝牙串口协议，支持UART接口。
具有成本低，兼容性好，功耗低等优点。
二．应用领域1 蓝牙打印机2 蓝牙遥控玩具3 智能家居4 汽车诊断仪5 蓝牙无线数据传输6 蓝牙游戏手柄7 无线数据传输8 蓝牙GPS9 工业遥控三．引脚说明引脚引脚功能描述1 VCC 3.3V电源2 P00 LED3 P01 I/O4 P30 I/O5 P35 I/O6 P45 I/O7 GND 电源地8 GND 电源地9 P10 I/O10 P20 UART-RXD11 P21 UART-TXD12 P22 I/O13 P23 I/O14 P24 I/O15 P25 I/O16 P26 I/O或者PWM口17 NC 悬空18 P11 I/O四．模块尺寸尺寸大小：12.7x23.4x1mm Pcb pad layout size是 1.5×1mm五．应用电路六．命令参数1.设置命令：#AT#SET=m##:特征码m:0退出命令设置模式1－9进入命令设置模式，1代表5S，2代表10S，依此类推，最大可以设置45S。
这个数字表示在该时间内没有输入命令或者收到错误的命令，自动退出设置模式。
命令的设置需要蓝牙连接成功以后，用终端去设置，例如手机，电脑等。
只有使用该命令进入到设置模式后，其它命令才有效。
收到正确命令后返回“OK”。
例：#AT#SET=3#进入设置模式15S#AT#SET=0# 退出设置模式2.修改蓝牙名字：#AT#NAME=nnnnn#蓝牙名字最长位数为32位字符，修改成功后返回“OK”。
例：#AT#NAME=BLUETOOTH# 蓝牙名字改为：BLUETOOTH,重新上电后生效。
3.修改配对密码：#AT#PIN=xxxx#密码长度为4个数字，修改成功后返回“OK”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蓝牙模块使用说明
一、模块简介：
1、芯片简介
该蓝牙模块采用台湾胜普科技有限公司的BMX-02X模块为核心，它采用CSR BLUEcore4-External芯片并配置8Mbit的软件存储空间，成本低，使用方便。
CSR BlueCore4是英国Cambridge Silicon Radio(CSR)公司日前推出的第四代蓝牙硅芯片。
这种硅芯片用于蓝牙技术推广小组(SIG)推出的增强数据传输率(EDR)蓝牙。
CSR的BlueCore4的数据传输率将比现有的v 1.2蓝牙装置快三倍，并且使蓝牙移动电话或手机的耗电量较低。
蓝牙EDR的最大数据传输率为每秒2.1兆比特，而目前v1.2标准传输率则为每秒721千比特。
传输率的提高意味着对一个特定量的数据来说，EDR无线电的工作将比v1.2无线电快三倍，从而减少耗电量，大大有利于依赖蓄电池的移动设备。
CSR BlueCore4完全能与现有蓝牙v1.1和v1.2装置兼容。
蓝牙EDR用一种相移键控(PSK)调制模式取代标准传输率的Gaussian频移键控(GFSK)，实现更高的数据传输率。
CSR BlueCore4正在以两种形式提供——一种用于外部“快闪”存储器，一种用于掩模ROM。
BlueCore4-External以一种8×8mm BGA(球形格栅矩阵)封装提供，是十分灵活的解决方案，能够适应迅速更新的市场。
例如，由于BlueCore
是目前可以得到的唯一能够支持蓝牙v1.2规格的所有强制和可选功能的硅芯片，BlueCore4-External为PC应用程序提供了理想的解决方案，使它们得益于以三倍速度的传输率无线传输文件，或者同时操作多个高需求的蓝牙链路。
鉴于蓝牙固件安装在芯片只读存储器上，CSR BlueCore4-ROM 的成本较低，占用面积小得多(在小片尺寸包装中为3.8×4mm，在与BC2-ROM和BC3-ROM引脚兼容的BGA中为6×6mm)。
ROM芯片的尺寸和成本使它日益成为要求蓝牙功能综合起来的移动电话、手机和其它批量生产和成本敏感的应用产品的选择。
BlueCore4提供48KB的RAM，而以前的BlueCore硅芯片仅为32KB。
部分这种额外的记忆存储用于对付增强数据传输率的附加缓冲空间，而其余部分则确保象Scattermode这样的未来规格得到充分支持。
BlueCore4-External和BlueCore4-ROM将先把蓝牙EDR快速数据传输率的优越性带给现有一些主要的蓝牙市场，加快文件传送，降低耗电并实现多个同时链路的操作。
它还将为这种技术开辟某些潜在的新应用领域。
2、主要特性
◆蓝牙版本：V2.0+EDR
◆输出功率：class II
◆Flash存储容量：8Mbit
◆供应电压：5V
◆总线接口：UART 、SPI 、PCM
3、应用范围
◆车载免提（外部加CODEC ）
◆蓝牙GPS
◆数码象框
◆PDA
◆
Pcs
◆游戏手柄
◆蓝牙转串口产品
4、接口协议
UART 、SPI 、PCM
5、模块引脚介绍
（1）上排的引脚分别是：
1:VCC、2:GND、3:TXD、4:RXD、5:CTS、6:RTS、7:RESET、8:NC (空)
其中TXD、RXD、CTS、RTS，为串行通信口，CTS、RTS可以不使用。
（2）下排的引脚分别是：（暂不可用）
1:CLK、2:OUT、3:IN、4:SYNC、5:CS、6:MISO、7:MOSI、8:SCLK 其中CLK、OUT、IN、SYNC 是PCM通信方式的通信引脚。
后面四个：CS、MISO、MOSI、SCLK就SPI通信方式的通信引脚。
二、相关配件说明
赠送迷你蓝牙适配器（图片供参考方头和圆头两种随批次发货,不可以选择），杜邦线4根。
真正英国CSR芯片蓝牙V2.0+EDR版迷你蓝牙适配器，免驱动安装。
该款蓝牙适配器为真正USB2.0蓝牙V2.0+EDR版本,具备合法授权地址码，电脑与电脑之间，采用2款此适配器的情况下，传输文件速度可以达到100K~200K（每秒）(主流配置)，瞬间可以达到250K，如果匹配支持蓝牙的手机，速度根据手机本身性能有所不同，基本在35K~120K（每秒）之间（手机必须支持蓝牙2.0，否则只能20K左右）。
三、操作步骤
我们以51-STAR开发板为例。
首先我们要做的就是把光盘中的测试程序下到单片机中！
1、蓝牙模块的连接：
把模块放在51-STAR板的MP3插口上，如果没有51-STAR电路板，可以把VCC、GND、TXD、RXD连到普通开发板上。
接好后指示灯会快速闪动。
注意：它的供电是5V的，同时要把地连好。
TXD要接单片机的RXD上，模块的RXD要接单片机的TXD上，因为通信一边发时，另一边是在收的。
2、安装IVT蓝牙软件和驱动：
1、将驱动光盘插入光驱后，系统会自动弹出选择设置语言窗口（或者是直接运行驱动光盘里的setup.exe文件）。
2、一般情况下选择默认的语言即可，然后点击确定按钮。
系统继续弹出IVTBlueSoleil安装窗口。
如下图：
3、点击下一步，系统准备开始安装驱动。
4、在弹出的窗口中点击是。
5、在弹出的新窗口中选择浏览，可以更改驱动程序存放的路径（如果不需要更改路径，则直接转到第7步）。
6、选择合适的路径，然后点击确定按钮。
系统回到选择目的地位置窗口。
7、继续点击下一步。
8、系统开始从驱动光盘里复制相关文件，这可能需要几分钟时间。
复制完毕后，系统会弹出如下图所示的窗口：
9、选择是，立即重新启动计算机，然后点击完成。
10、重新启动完成后，在桌面上会弹出IVT Corporation BlueSoleil 主窗口的窗口：
11、在系统桌面和任务栏里都会多出新的蓝牙图标，如下图所示：
12、将蓝牙适配器插入USB接口，系统会自动加载该设备的驱动。
加载完成后，右键打开电脑属性——>管理——>设备管理器——>端口。
这时就能看到端口多出了许多虚拟COM口还有CSR硬件了。
这说明驱动正常，适配器也被识别到了。
同时在蓝牙主窗口中会出现欢迎使用蓝牙的窗口（系统找到了计算机的一些基本信息）：
13、点击确定按钮，此时，任务栏里的蓝牙图标也会跟着发生变化，
如图：
14、打开蓝牙软件界面，点我的蓝牙——>搜索蓝牙设备，
15、右键点击图标，再左键点击刷新服务，就可以看到蓝牙模块有串行端口服务了。
16、然后我们接着右键点击图标，再点击连接，这时就会如现如下两个图标：
选择是。
输入：“0000”。
如果连接成功，蓝牙模块小灯会慢速地闪动，如不成功请重复连接。
17、右键点击图标，再左键点击状态就可以看到串口号，
18、打开串口助手：让串口号和模块串行端口号一致，如上图
，点发送，在接收区就可以在接收区看到数据了！。
