电力拖动自动控制系统
电力拖动自动控制系统
过渡过程时间
3. 振荡次数 N
在过渡过程时间内,被调量n在其稳定值 上下摆动的次数。
如图所示是三种不同调速系统被调量从x1改变为x2时的变化情况。
系 超调
统
量
1
0
过渡过程 时间T
长
振荡次 数
无
性能 不好
2
大
长
多 不好
Байду номын сангаас
3
小
短
中
好
6.2 晶闸管－电动机直流传动控制系统
分类：
单闭环直流调速系统
按结构的不同： 双闭环直流调速系统
90%
比例调节的特点
• u＝Kce
• 如果采用比例调节，则在负荷扰动下 的调节过程结束后，被调量不可能与设 定值准确相等，它们之间一定有残差。
• 因为根据比例调节的特点，只有调节 器的输入有变化,即被调量和设定值之间 有偏差,调节器的输出才会发生变化。
积分控制的调节规律
2 积分调节的特点，无差调节
当负载发生变化使速度发生变化后，系统通过反馈能维持速度基本不变，这 种状态称为稳速。
PID控制的特点
• PID 控制是比例积分微分控制 • （Proportional-Integral-Differential） • 最久、应用最广，适应性最强的控制方式 • 在工业生产过程中，PID控制算法占85%～
微分控制的调节规律
• 调节器的输出u与被调量或其偏差e对于
时间的导数成正比，即
uS2
de dt
微分调节的特点
• P和I是根据已经形成的被调参数与给定值之偏差 而动作(即偏差的方向和大小进行调节)。
• 微分调节是根据偏差信号的微分,即偏差变化的 速度而动作的。
电力拖动自动控制系统 教案
电力拖动自动控制系统1. 介绍1.1 任务背景电力拖动自动控制系统是一种能够通过电力传动实现自动控制的技术系统。
该系统通过电动机驱动机械传动装置，实现对机械设备的运动控制和工作过程的自动化。
在工业生产中，电力拖动自动控制系统被广泛应用于各种生产过程中，提高了生产效率、质量和安全性。
1.2 目标本教案旨在介绍电力拖动自动控制系统的原理、应用和发展趋势，帮助学生理解和掌握该技术的基本概念、工作原理和应用场景，并培养学生的动手实践能力和解决问题的能力。
2. 原理2.1 电力拖动原理电力拖动自动控制系统的核心是电动机，通过电动机的转动来驱动机械设备。
电动机将电能转化为机械能，通过机械传动装置将动力传递给工作设备。
电动机的转速和扭矩可以通过控制电机的电压、电流等参数来实现调节。
2.2 控制原理电力拖动自动控制系统通过控制电动机的参数来实现对设备的自动控制。
控制系统可以根据预设的工艺要求和工作条件，自动调节电动机的转速、运行时间等参数。
控制系统通常包括传感器、执行器、控制器和人机界面等组成部分。
3. 应用3.1 工业应用电力拖动自动控制系统在工业领域有广泛的应用，例如生产线上的输送系统、机械加工设备、装配线等。
通过电力拖动自动控制系统，可以实现设备的精确控制，提高生产效率和质量，同时减少人力投入和工作风险。
3.2 交通运输应用电力拖动自动控制系统在交通运输领域也有重要的应用。
例如，电动车、地铁、高铁等交通工具都采用了电力拖动自动控制系统来驱动车辆。
通过该系统，可以实现对车辆的自动运行、刹车和悬挂等控制，提高了交通运输的安全性和舒适性。
4. 发展趋势4.1 智能化随着人工智能和物联网技术的发展，电力拖动自动控制系统也呈现出智能化的趋势。
未来的电力拖动自动控制系统将更加智能化，能够自动学习和优化控制策略，实现更高效、更精准的控制。
4.2 节能环保电力拖动自动控制系统也将朝着节能环保的方向发展。
通过优化控制策略和节能设备的应用，可以减少能源消耗和环境污染，实现可持续发展。

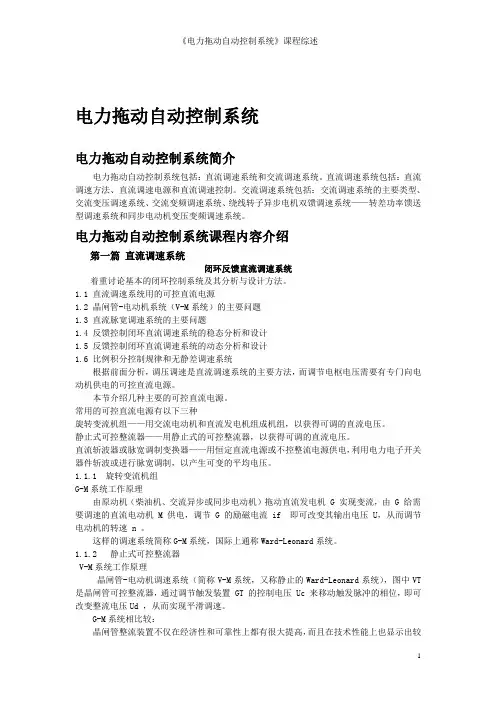

电力拖动自动控制系统介绍
电力拖动自动控制系统电力拖动自动控制系统简介电力拖动自动控制系统包括：直流调速系统和交流调速系统。
直流调速系统包括：直流调速方法、直流调速电源和直流调速控制。
交流调速系统包括：交流调速系统的主要类型、交流变压调速系统、交流变频调速系统、绕线转子异步电机双馈调速系统——转差功率馈送型调速系统和同步电动机变压变频调速系统。
电力拖动自动控制系统课程内容介绍第一篇直流调速系统闭环反馈直流调速系统着重讨论基本的闭环控制系统及其分析与设计方法。
1.1 直流调速系统用的可控直流电源1.2 晶闸管-电动机系统（V-M系统）的主要问题1.3 直流脉宽调速系统的主要问题1.4 反馈控制闭环直流调速系统的稳态分析和设计1.5 反馈控制闭环直流调速系统的动态分析和设计1.6 比例积分控制规律和无静差调速系统根据前面分析，调压调速是直流调速系统的主要方法，而调节电枢电压需要有专门向电动机供电的可控直流电源。
本节介绍几种主要的可控直流电源。
常用的可控直流电源有以下三种旋转变流机组——用交流电动机和直流发电机组成机组，以获得可调的直流电压。
静止式可控整流器——用静止式的可控整流器，以获得可调的直流电压。
直流斩波器或脉宽调制变换器——用恒定直流电源或不控整流电源供电，利用电力电子开关器件斩波或进行脉宽调制，以产生可变的平均电压。
1.1.1 旋转变流机组G-M系统工作原理由原动机（柴油机、交流异步或同步电动机）拖动直流发电机 G 实现变流，由 G 给需要调速的直流电动机 M 供电，调节G 的励磁电流 if 即可改变其输出电压 U，从而调节电动机的转速 n 。
这样的调速系统简称G-M系统，国际上通称Ward-Leonard系统。
1.1.2 静止式可控整流器V-M系统工作原理晶闸管-电动机调速系统（简称V-M系统，又称静止的Ward-Leonard系统），图中VT 是晶闸管可控整流器，通过调节触发装置 GT 的控制电压 Uc 来移动触发脉冲的相位，即可改变整流电压Ud ，从而实现平滑调速。
电力拖动自动控制系统PDF198页
（2） 转速调节器饱和
这时，ASR输出达到限幅值U*im ，转速外环呈 开环状态，转速的变化对系统不再产生影响。双
闭环系统变成一个电流无静差的单电流闭环调节
反馈系数计算
鉴于这一特点，双闭环调速系统的稳态参 数计算与单闭环有静差系统完全不同，而是 和无静差系统的稳态计算相似，即根据各调 节器的给定与反馈值计算有关的反馈系数：
转速反馈系数
α
=
U
* nm
(2-6)
n max
电流反馈系数
β
=
U
* im
(2-7)
I dm
两个给定电压的最大值U*nm和U*im由设 计者选定，设计原则如下：
上述关系表明，在稳态工作点上，
转速 n 是由给定电压U*n决定的； ASR的输出量U*i是由负载电流 IdL 决定的； 控制电压 Uc 的大小则同时取决于 n 和 Id， 或者说，同时取决于U*n 和 IdL。
这些关系反映了PI调节器不同于P调 节器的特点。比例环节的输出量总是正 比于其输入量，而PI调节器则不然，其 输出量的稳态值与输入无关，而是由它 后面环节的需要决定的。后面需要PI调 节器提供多么大的输出值，它就能提供 多少，直到饱和为止。
n
Ks
1/Ce
- Un
α
图2-4 双闭环直流调速系统的稳态结构图
α—转速反馈系数; β —电流反馈系数
2. 限幅作用
存在两种状况：
饱和——输出达到限幅值 当调节器饱和时，输出为恒值，输入
电力拖动自动控制系统（名词解释）
电力拖动自动控制系统（名词解释）一、名词解释：1.G-M系统（旋转变流机组）：由交流电动机拖动直流发电机G实现变流，由G给需要调速的直流电动机M供电，调节G的励磁If即改变其输出电压U，从而调节电动机的转速n，这样的调速系统简称G-M系统，国际上统称Ward-Leonard系统。
2.V-M 系统（晶闸管-电动机调速系统）：通过调解器触发装置GT的控制电压Uc来移动触发脉冲的相位，即可改变平均整流电压Ud，从而实现评平滑调速，这样的系统叫V-M系统。
3. （SPWM）：按照波形面积相等的原则，每一个矩形波的面积与相应位置的正弦波面积相等，因而这个序列的矩形波雨期望波的争先等效，这种调制方法称作正弦波脉宽调制（SPWM）。
4.（旋转编码器的测速方法）M法测速——在一定时间Tc内测取旋转编码器输出的脉冲个数M1,用以计算这段时间内的平均转速，称作M法测速。
T法测速——在编码器两个相邻输出脉冲间隔时间内，，用一个计数器对已知频率为f0的高频时钟脉冲进行计数，并由此来计算转速，称作T法测速。
M/T法测速——既检测Tc时间内旋转编码器输出的脉冲个数M1，又检测用一时间间隔的高频时钟脉冲个数M2，用来计算转速，称作M/T法测速。
5.无刷电动机：磁极仍为永磁材料，但输出方波电流，气隙磁场呈梯形波分布，这样就更接近于直流电动机，但没有电刷，故称无刷电动机（梯形波永磁同步电动机）。
6.DTC（直接转矩控制系统）：它是利用转矩反馈直接控制电机的电磁转矩，是既矢量控制系统之后发展起来的另一种高动态性能的交流电动机变压变频调速系统。
7.恒Eg/f1=C控制：对于三相异步电动机，要保持气隙磁通不变，当频率从额定值向下调节时，必须同时降低气隙磁通在在定子每相中感应电动势的有效值Eg，使Eg/f1=恒定值，像这样的控制方法叫恒Eg/f1=C控制。
（譬如，对于异步电动机，如果在电压-频率协调控制中，恰当地提高电压Us的数值，使它在克服钉子阻抗压降以后，能维持Eg/f1为恒值，这种控制方法叫Eg/f1=C控制。

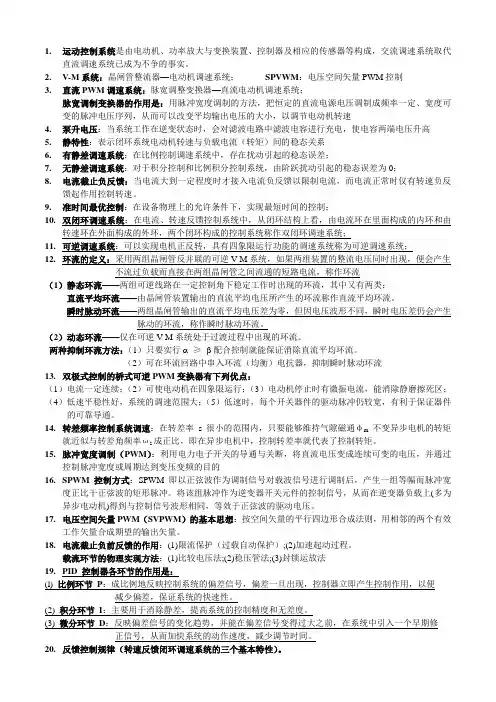

(完整版)电力拖动自动控制系统的重点复习
1.运动控制系统是由电动机、功率放大与变换装置、控制器及相应的传感器等构成，交流调速系统取代直流调速系统已成为不争的事实。
2.V-M系统：晶闸管整流器—电动机调速系统；SPVWM：电压空间矢量PWM控制3.直流PWM调速系统：脉宽调整变换器—直流电动机调速系统；脉宽调制变换器的作用是：用脉冲宽度调制的方法，把恒定的直流电源电压调制成频率一定、宽度可变的脉冲电压序列，从而可以改变平均输出电压的大小，以调节电动机转速4.泵升电压：当系统工作在逆变状态时，会对滤波电路中滤波电容进行充电，使电容两端电压升高5.静特性：表示闭环系统电动机转速与负载电流（转矩）间的稳态关系6.有静差调速系统：在比例控制调速系统中，存在扰动引起的稳态误差；7.无静差调速系统：对于积分控制和比例积分控制系统，由阶跃扰动引起的稳态误差为0；8.电流截止负反馈：当电流大到一定程度时才接入电流负反馈以限制电流，而电流正常时仅有转速负反馈起作用控制转速。
9.准时间最优控制：在设备物理上的允许条件下，实现最短时间的控制；10.双闭环调速系统：在电流、转速反馈控制系统中，从闭环结构上看，由电流环在里面构成的内环和由转速环在外面构成的外环，两个闭环构成的控制系统称作双闭环调速系统；11.可逆调速系统：可以实现电机正反转，具有四象限运行功能的调速系统称为可逆调速系统；12.环流的定义：采用两组晶闸管反并联的可逆V-M系统，如果两组装置的整流电压同时出现，便会产生不流过负载而直接在两组晶闸管之间流通的短路电流，称作环流（1）静态环流——两组可逆线路在一定控制角下稳定工作时出现的环流，其中又有两类：直流平均环流——由晶闸管装置输出的直流平均电压所产生的环流称作直流平均环流。
瞬时脉动环流——两组晶闸管输出的直流平均电压差为零，但因电压波形不同，瞬时电压差仍会产生脉动的环流，称作瞬时脉动环流。
（2）动态环流——仅在可逆V-M系统处于过渡过程中出现的环流。
第二十五讲 电力拖动自动控制系统
CVCF AC 50Hz~
