混凝土二次收面技术交底演示文稿
混凝土收面技术交底PPT
混凝土第二次收面
混凝土养护成型
混凝土浇筑：
混凝土振捣：
第一次收面：
第二次收面：
混凝土养护：
成型标高、平整度及感观符合要求：
符合要求！
质量标准：
①砼为商品混凝土，配合比及坍落度符合施工图 设计要求 ②砼表面平整，无露筋、裂缝现象
一流 质量
③砼结构厚度控制±5mm，平整度允许误差+8mm,-5mm ④混凝土预埋件位置按图施工，符合规范要求
成品保护：
①采用浇水养护方式时间不得少于7天；冬期施工应采用覆盖塑料薄膜，直到混凝土达到设计要求。
②浇筑后混凝土强度达到1.2MPa以后，才能上人施工；若应急未达到强度上人施工，必须在砼表 面铺搭跳板增大受力面积。
③竖向构件的侧面模板，应在混凝土强度能保证其表面积棱角不因拆模板而受损坏时，方可拆除， 具体时间还需要根据预拌混凝土搅拌站提供的情况调整。
混凝土浇筑技术交底
xxx项目部一期
1
目的
看好你哦！
2
3
施工准备 施工工艺
质量要求
4
5
成品保护
”
为了加强混凝体在施工工程中的质量控制，提高混凝体平整度、
表观质量，楼板厚度，为更好地进入下一道工序做好准备。
施工准备：
1、做好开工动员及器具准备
2、砼为商品混凝土
施工流程：
混凝土浇筑
混凝土振捣
混凝土第一次收面
二次结构混凝土浇注技术交底记录 - 商砼
交底提要
构造柱、圈梁、过梁、卫生间混凝土带混凝土浇注技术交底
4.1.2混凝土配合比、搅拌、养护和施工缝处理，符合规范的规定。
4.1.3按标准对混凝土进行取样、制作、养护和试验，评定混凝上强度并符合设计要求。
4.2基本项目：
混凝土应振捣密实，不得有蜂窝、孔洞露筋、缝隙、夹渣。
5成品保护
5.1浇筑混凝土时，不得污染清水砖墙面。
审核人
交底人
接受交底人
二次结构混凝土浇注技术交底记录C-002
C01-1-02-
第页（共页）
工程名称
交底日期
2009-5-2
施工单位
分项工程名称
混凝土工程
交底提要
构造柱、圈梁、过梁、卫生间混凝土带混凝土浇注技术交底
3.3混凝土运输：
3.3.1混凝土自搅拌机卸出后，应及时用翻斗车、手推车或吊斗运至浇筑地点。运送混凝土时，应防止水泥浆流失。若有离析现象，应在浇筑地点进行人工二次拌合。
商品砼C20、手推车、铁锹、30振捣棒、活动脚手架、木抹子等。
2.2作业条件：
2.2.1商品砼的开盘鉴定等资料与现场使用材料相符。
2.2.2模板牢固、稳定，标高、尺寸等符合设计要求，模板缝隙超过规定时，要堵塞严密，并办完预检手续。
2.2.3钢筋已办完验收手续。
2.2.4构造柱、圈梁与主体结构施工缝已凿毛，构造柱马牙槎处砂浆已清除，模板内杂物要清理干净。
3.4.3浇筑混凝土构造柱时，先将振捣棒插入柱底根部，使其振动再灌入混凝土，应分层浇筑、振捣，每层厚度不超过60cm，边下料边振捣，一般浇筑高度不宜大于2m，如能确保浇筑密实，亦可每层一次浇筑。
3.4.4混凝土振捣：振捣构造柱时，振捣棒尽量靠近内墙插入。振捣圈梁、卫生间混凝土带混凝土时，振捣棒与混凝土面应成斜角，斜向振捣。振捣板缝混凝土时，应选用φ30mm小型振捣棒。振捣层厚度不应超过振捣棒的1.25倍。浇注压顶盖时，应选用φ30mm小型振捣棒。振捣层厚度不应超过振捣棒的1.25倍。
二次抹面(1)
技术交底书
交底单位名称：中铁四局集团第一工程有限公司
编号：第 1 页共 1 页工程名称滦平制梁场
设计文件图号《时速160公里客货共线铁路预制后张法简支T梁
（角钢方案）》（桥通（2005）2010-I II ）
施工部位预制T梁（梁顶板砼二次收面）
交底日期2014-7-28
二次抹面交底内容：
砼质量做到“内实外光”，所以在砼浇筑完成，振捣密实表面翻浆后应做好刮平、收光、抹浆、收面。
混凝土表面要做到美观，无裂缝，平整度控制在3mm/m 之内。
1.第一收面是为了将砼表面整平，达到要求的结构形状，第二次收面主要是保
证砼表面光洁及防止在表面水分蒸发后，防止混凝土表面产生干缩裂缝。
2.砼面层收光严格控制好收光时间，面层必须进行二次收面，第二次收面应在
砼初凝后，终凝前进行（表面有一定的强度，但手按下去还有印迹），夏季约2～3小时。
在收面施工退出的同时，对新破坏的部位（脚印等）要进行收面处理。
3.配备有经验的工人专人做好收面作业，二次收面抹子用粗抹子收面。
4.桥面施工作业人员佩好安全防护用品，注意安全。
附件及附图：
交底人：复核人：架子队长：
施工班组长：安质部接收：施工班组（见签收表）：。

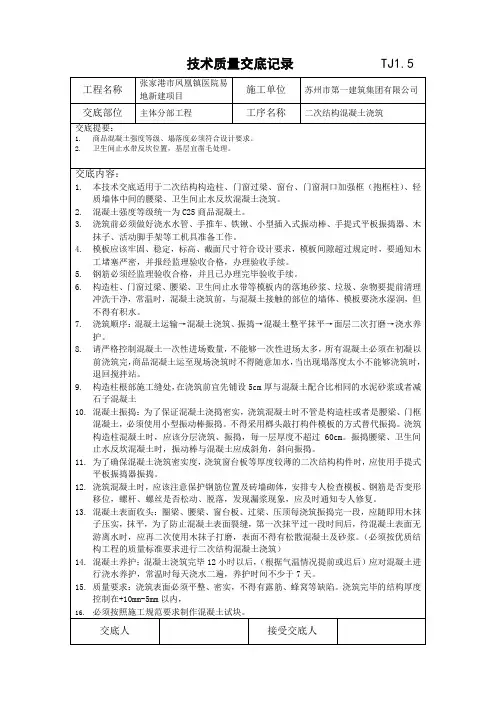

二次结构混凝土浇筑技术质量交底
15.质量要求陷。浇筑完毕的结构厚度控制在+10mm-5mm以内，
16.必须按照施工规范要求制作混凝土试块。
交底人
接受交底人
2.混凝土强度等级统一为C25商品混凝土。
3.浇筑前必须做好浇水水管、手推车、铁锹、小型插入式振动棒、手提式平板振捣器、木抹子、活动脚手架等工机具准备工作。
4.模板应该牢固、稳定，标高、截面尺寸符合设计要求，模板间隙超过规定时，要通知木工堵塞严密，并报经监理验收合格，办理验收手续。
5.钢筋必须经监理验收合格，并且已办理完毕验收手续。
9.构造柱根部施工缝处，在浇筑前宜先铺设5cm厚与混凝土配合比相同的水泥砂浆或者减石子混凝土
10.混凝土振捣：为了保证混凝土浇捣密实，浇筑混凝土时不管是构造柱或者是腰梁、门框混凝土，必须使用小型振动棒振捣。不得采用榔头敲打构件模板的方式替代振捣。浇筑构造柱混凝土时，应该分层浇筑、振捣，每一层厚度不超过60cm。振捣腰梁、卫生间止水反坎混凝土时，振动棒与混凝土应成斜角，斜向振捣。
11.为了确保混凝土浇筑密实度，浇筑窗台板等厚度较薄的二次结构构件时，应使用手提式平板振捣器振捣。
12.浇筑混凝土时，应该注意保护钢筋位置及砖墙砌体，安排专人检查模板、钢筋是否变形移位，螺杆、螺丝是否松动、脱落，发现漏浆现象，应及时通知专人修复。
13.混凝土表面收头：圈梁、腰梁、窗台板、过梁、压顶每浇筑振捣完一段，应随即用木抹子压实，抹平，为了防止混凝土表面裂缝，第一次抹平过一段时间后，待混凝土表面无游离水时，应再二次使用木抹子打磨，表面不得有松散混凝土及砂浆。（必须按优质结构工程的质量标准要求进行二次结构混凝土浇筑）
二次结构砼浇筑技术交底
1.1材料准备：混凝土（C25）
1.2主要机具：附着式振捣棒5根，流动电箱2台。
1.3作业条件：
1.3.1构造柱、抱框钢筋绑扎完毕，水暖、电气预埋管线安装完毕，各工序已经班组自检，班组间工序交接检已办理，浇筑申请签字完毕。
1.3.2构造柱、抱框模板已安装完毕。钢筋隐检和模板预检签字手续已经办理完毕。
二、主要施工方法：
2.1工艺流程：预拌混凝土到场检验→浇筑→振捣→养护。
2.2混凝土浇筑：
2.2.1浇筑前先将构造柱、抱框根部处浇筑50厚与构造柱、抱框成分相同的石子减半混凝土。
2.2.2构造柱、抱框浇筑时分层浇筑，每次下混凝土高度为450mm，分层振捣，采用白色PVC管上粘防水胶布间隔450mm控制。
检查方式
标高
±5
用水准仪或拉线尺量检查
轴线位移
±5
尺量检查
构造柱截面尺寸
±3
尺量检查
垂直度
±5
尺量检查
表面平整度
3
用2m靠尺和楔形塞尺检查
角线顺直度
3
尺量检查
四、其他注意事项
4.1质量通病及预防措施
4.1.1气泡过多：采用高频振捣棒，振捣时间以混凝土表面呈现水平，不大量泛气泡，不显著下沉，不再浮出灰浆为准。
2.3混凝土振捣：
2.3.1掌握好振捣时间，以混凝土表面呈现水平，不大量泛气泡，不显著下沉，不再浮出灰浆为准。
2.3.2使用附着式振捣棒振捣，并保证在初凝时间内振捣完。
2.4混凝土养护
2.4.1要确保混凝土表面始终处于湿润状态。
2.4.2人员安排：白天气温高时6人，2人一组，一人浇水，1人拉管；夜间气温低可安排4人。
4.2安全注意事项
二次收面技术交底
交底内容：
一、目的
混凝土质量做到“内实外光” 。
在混凝土浇筑完成，振捣密实表面翻浆后应做好刮平、收面，混凝土表面要做到美观、无裂缝。
二、施工要点
1、在混凝土振捣完成后进行第一次收面。
拉线或采用红外线水平仪复测后，对标高误差较大处用刮尺进行刮平，用铁抹子人工收面，后覆盖薄膜。
收面时应利用振捣上翻的水泥浆进行抹平、收光，严禁洒水。
2、在混凝土初凝后终凝前及时进行二次收面，二次收面一定要控制好时间，一般为刚能够上人而踩上去有明显脚印时，混凝土此时已具有一定强度，为提高效率应采用磨光机进行。
收面时应撤去薄膜后再进行粗磨，粗磨后混凝土表面应平整，无起伏。
待表面稍硬，指压稍有下陷时，去掉磨盘采用磨刀进行精磨，精磨后应保证混凝土表面密实，以看不到抹痕为宜。
边角及高于板面的梁面位置用铁抹子人工收面，压实均匀。
3、二次收面完成后重新覆盖薄膜和保温材料养护，混凝土强度未达到 1.2MPa之前（0C以上为浇筑完成后12h以内、0C以下为浇筑完成后18h以内），不得上人或拆模。
三、质量控制要点
1 、第一次收面主要是控制混凝土面的标高和平整度，防止后期拆模困难及不必要的处理。
2、第二次收面主要是保证混凝土表面光洁及防止在表面水分蒸发后，表面产生干缩裂缝。
3、在收面施工退出的同时，对新破坏的部位（脚印等）要进行收面处理。
作业人员签字页
欢迎您的下载，
资料仅供参考!
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
混凝土技术交底(二级)
乐清湾1号桥后张法预应力混凝土节段梁混凝土工程技术交底编制单位：___________________审核人：___________________批准人：___________________2014年9月乐清湾1号桥项目项目部安全技术交底记录AQ-SG203-2 项目名称：浙江省乐清湾大桥及接线工程乐清湾1号桥工程编号：施工单位：中交第一公路工程局有限公司记录人签名：注：参加人员签名可用签到单作附件。
交底内容一、施工前准备1、浇筑混凝土前检查钢筋保护层垫块的位置、数量及其紧固程度。
构件侧面和底面垫块至少应为4个/m2；检查所有模型紧固件是否拧紧、完好；模型接口是否有缝隙；所有振动器是否完好，附着式振动器安装螺栓是否已拧紧。
2、开盘前要检查砂、石的质量情况，核实使用原材料与配合比通知单是否相符，数量是否足够生产一孔梁。
3、开盘前，了解劳动力是否配备齐全，掌握天气预报情况，如夏季施工相应措施是否完善等。
4、检查拌和站、上料铲车、输送泵、布料机、提浆机、备用汽车泵、发电机等有关机具设备，确认其处于良好工作状态。
5、混凝土前应在腹板两侧的桥面钢筋上铺设彩条布以防止混凝土滴落在翼板或顶板模板上。
同时布料管在移动时应用口袋将布料口兜住避免混凝土滴落形成干灰或夹渣。
二、混凝土配合比的要求箱梁节段预制混凝土为高性能混凝土，在满足设计强度等级要求的前提下，同时具有高工作性和耐久性。
在配合比正式确定前，通过试拌并结合混凝土振捣工艺及操作人员水平以及现场选用的外加剂和脱模剂浇筑混凝土试验块予以验证。
其主要技术、性能参数为：①缓凝时间不小于6小时；②坍落度为16+2cm；③3天强度达到设计强度75％以上，28天强度不小于设计强度；④试拌的混凝土应均匀，颜色一致，具有良好的和易性，无泌水、离析等现象。
三、混凝土的拌制及运输混凝土拌制前，对拌和站的各种计量设备进行标定。
在使用过程中要定期检定，经大修、中修或搬迁后，也需重新检定。
二次结构混凝土技术交底
二次结构混凝土技术交底电子科技大学清水河校区四号科研实验楼项目（三标段：物理电子工程名称学院楼）施工单位贵州建工集团第五建筑工程有限责任公司建设单位电子科技大学监理单位四川三信建设咨询有限公司交底部位二次结构混凝土工程交底日期2017年11月20日交底人签字接收人签字交底内容：1、范围????????本技术交底适用于二次结构构造柱、圈梁、过梁、压顶盖、卫生间及厨房混凝土止水带等混凝土浇筑。
?2、施工准备?????2.1??材料及主要机具：??????????商品砼C20、C25手推车、铁锹、振捣棒、活动脚手架、木抹子等。
?????2.2??作业条件：?????2.2.1??商品砼的开盘鉴定等资料与现场使用材料相符。
?????2.2.2??模板牢固、稳定，标高、尺寸等符合设计要求，模板缝隙超过规定时，要堵塞严密，并办完预检手续。
?????2.2.3??钢筋已办完验收手续。
?????2.2.4??构造柱、圈梁与主体结构施工缝已凿毛，构造柱马牙槎处砂浆已清除，模板内杂物要清理干净。
?2.2.5??常温时，混凝土浇筑前，砖墙、木模应提前适量浇水湿润，但不得有积水。
?3、操作工艺?????3.1??工艺流程：?????????混凝土运输?→?混凝土浇筑、振捣?→?混凝土养护???3.2??商品砼运至施工现场，检查塌落度，应为170±30。
如塌落度过大或过小必须退回给搅拌站。
注意现场严禁加水。
?3.3??混凝土浇筑、振捣：????3.3.2??浇筑方法：混凝土通过双轮车运至浇注区域，人工用铁锹灌入模内。
?3.3.3??浇筑混凝土构造柱时，先将振捣棒插入柱底根部，使其振动再灌入混凝土，应分层浇筑、振捣，每层厚度不超过60cm，边下料边振捣。
?3.3.4??混凝土振捣：振捣圈梁、卫生间混凝土带混凝土时，振捣棒与混凝土面应成斜角，斜向振捣。
3.3.5??浇筑混凝土时，应注意保护钢筋位置及砖墙砌体，不使其损害，专人检查模板、钢筋是否变形、移位；螺栓、拉杆是否松动、脱落；发现漏浆等现象，指派专人检修。
(整理)二次衬砌混凝土施工技术交底
一、施工准备： (3)二、材料准备： (3)三、二次衬砌混凝土施工 (4)1、施工程序： (4)2、混凝土施工前准备 (4)3、钢筋和预应力筋制作 (5)5、锚具槽模板安装 (9)6、针梁模板台车安装 (9)7、混凝土的浇捣及养护 (10)8、回填灌浆 (11)9、预应力张拉 (11)10 固结灌浆 (11)11施工注意事项： (11)12安全施工： (12)二次衬砌混凝土施工技术交底我部施工管段是输水隧洞段的第二段，主洞起止里程为8+367～18+678，全长10.311km。
全段均需进行二次衬砌混凝土施工。
二衬混凝土方量约为10.3万方。
台车初步安排为10台，3-1#、6＃、7＃安排一台台车，3＃、4＃安排2台台车，5＃工区安排3台台车。
本着先开挖贯通，先衬砌的原则，在同一个工区内，以先开挖贯通的面开始衬砌。
安排一台台车的支洞先从一贯通面衬砌至交叉口后，台车走行至另一贯通面也向交叉口衬砌。
安排两台以上台车的支洞，均从贯通面向交叉口衬砌。
台车长度为12米，即每一组衬砌长度12米。
二衬混凝土设计为钢筋混凝土，其中又分为非预应力及预应力两种。
各支洞施工段混凝土衬砌型式详见“设计院下发的变更通知单”。
月计划进度安排为：144米即 12组/月。
二次衬砌混凝土质量的好坏是保证输水工程质量好坏的最重要的一道关口。
以前的初期支护质量有些缺陷的，也就不追究，要把握好二衬混凝土这最后一道关。
保证二衬混凝土的施工质量要做好这三方面：1、钢筋施工：二衬钢筋要保证按设计间距施工，钢筋一根也不能少，焊接质量必须满足施工规范要求，保证质量，焊接搭接长度满足规范要求。
焊接处是受力的薄弱点，也是监理等质量检查的重点。
2、几何尺寸：要保证隧洞净空尺寸，在台车就位时要检查台车中心与设计隧洞的位置在允许误差范围内。
测量监理验收。
3、混凝土质量：内实外美。
严格按设计配合比施工，捣固，保证混凝土的强度、密实性。
施工好的混凝土外表面光滑、与设计纵坡一至，接头不错台。
某项目混凝土二次收面工艺
混凝土二次收面工艺
鉴于在施工统计中发现多数项目存在混凝土楼板裂缝这一通病，对混凝土观感和实体质量影响极大。
为提升实体工程品质，有避免主体混凝土裂缝，特总结本工艺。
在混凝土振捣完成后进行第一次收面，第一次收面主要是控制混凝土面的标高和平整度。
拉线或采用红外线水平仪复测后，对标高误差较大处用铝合金刮尺进行刮平，用铁抹子人工收面，收面时应利用振捣上翻的水泥浆进行抹平、收光，严禁洒水。
第一次收面后效果
根据气温情况，在混凝土终凝前及时进行二次收面。
二次收面一定要控制好时间，一般为刚能够上人而踩上去有明显脚印时。
混凝土此时已具有一定强度，为提高效率应采用磨光机进行。
收面时应先进行粗磨，粗磨后混凝土表面应平整，无起伏。
待表面稍硬，指压稍有下陷时，去掉磨盘采用磨刀进行精磨，精磨后应保证混凝土表面密实，以看不到抹痕为宜。
边角及楼梯踏步位置用铁抹子人工收面，压
实均匀。
收面完成后及时洒水覆盖养护，养护时间普通混凝土不得少于7d，防水混凝土不得少于14d，每天的浇水次数以能保证混凝土表面潮湿为准，混凝土强度未达到1.2MPa之前，不得加载。
第二次收面后效果
注意：1、一定要控制好二次收面时间，遇高温和大风天气要适当缩短间歇时间；2、施工员过程监督到位，现场要安排有经验的工人2-3人专门负责收面；3、筏板与车库顶板需严格按此要求执行，楼板可适当调整，但应保证平整、无裂缝。
有关尺寸允许偏差及检验方法
项目允许偏差（mm）检验方法
标高＋10 水准仪或拉线、尺量楼梯相邻踏步高差 6 尺量
表面平整度8 2m靠尺和塞尺量测。
07二次结构砼浇筑施工技术交底
表面抹平：圈梁、、过梁、混凝土带、压顶盖每振捣完一段，应随即用木抹子压实、抹平。表面不得有松散混凝土。
混凝土养护：混凝土浇筑完12h以内，应对混凝土并浇水养护。常温时每日至少浇水两次，养护时间不得少于3d。
五、质量标准
保证项目；
水泥、砂、石、外加剂必须符合施工规范及有关标准的规定，有出厂合格证、试验报告。
混凝土配合比、搅拌、养护和施工缝处理，符合规范的规定。
按标准对混凝土进行取样、制作、养护和试验，评定混凝上强度并符合设计要求。
基本项目：
混凝土应振捣密实，不得有蜂窝、孔洞露筋、缝隙、夹渣。
六、成品保护
根据搅拌机每盘各种材料用量及车皮重量，分别固定好水泥（散装）、砂、石各个磅秤的标量。磅秤应定期核验、维护，以保证计量的准确。计量精度：水泥及掺合料为±2%，骨料为±3%，水、外加剂为±2%。搅拌机棚应设置混凝土配合比标牌。
正式搅拌前搅拌机先空车试运转，正常后方可正式装料搅拌。
砂、石、水泥（散装）必须严格按需用量分别过秤，加水也必须严格计量。
施工部位
二次结构砼浇筑
接受交底人全体人员名单:
交底人
接受交底人
（班组长）
质量检查员
八、安全要求
1、砼运输时所用的设备及机具必须按照该设备或机具的操作规程操作，不允许违章操作。
2、振捣时施工用电要按照项目的用电规程操作，避免违章。
九、环保要求
浇筑结束后做到活完料净场地清。
交底人
接受底人
（班组长）
质量检查员
工程名称
二次结构砼浇注技术交底
二次结构混凝土浇注技术交底记录第1 页（共5 页）工程名称九龙城B地快工程18-20#楼及地下车库交底日期2016-2-28施工单位杭州二建建设有限公司分项工程名称二次结构混凝土工程交底提要构造柱、阳台栏板、门窗过梁、（厨房、卫生间、空调板）砼导墙浇筑工程1 交底内容二次结构构造柱、阳台栏板、门窗过梁、（厨房、卫生间、空调板）砼导墙浇筑工程。
2 施工准备2.1 材料及本要机具：2.1.1 水泥：用P.C32.5R级复合硅酸盐水泥。
2.1.2 砂：用中粗砂，混凝土为C25以下时，含泥量不大于5%。
2.1.3 石子：构造柱、圈梁用粒径：0.5～3.2cm卵石或碎石；含泥量不大于2%。
2.1.4 水：用不含杂质的洁净水。
2.2 作业条件：2.2.1 混凝土配合比经试验室确定，配合比通知单与现场使用材料相符，每1㎥C25细石配合比为1:3.23:1.52:0.48（水泥：石子：沙：水）2.2.2 模板牢固、稳定，标高、尺寸等符合设计要求，模板缝隙超过规定时，要堵塞严密，并办完预检手续。
2.2.3 钢筋办完院检手续。
2.2.4 构造往圈梁过梁接槎处的松散混凝土和砂浆应剔除，模板内杂物要清理干净。
2.2.5 常温时，混凝土浇筑前，砖墙、木模应提前适量浇水湿润，但不得有积水。
3 操作工艺3.1 工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→混凝土养护3.2 混凝土搅拌：3.2.1 根据测定的砂、石含水率，调整配合比中的用水量，雨天应增加测定次数。
3.2.2 根据搅拌机每盘各种材料用量及车皮重量，分别固定好水泥（散装）、砂、石各个磅秤的标量。
磅秤应定期核验、维护，以保证计量的准确。
计量精度：水泥及掺合料为±2%，骨料为±3%，水、外加剂为±2%。
搅拌机棚应设置混凝土配合比标牌。
3.2.3 正式搅拌前搅拌机先空车试运转，正常后方可正式装料搅拌。
3.2.4 砂、石、水泥必须严格按需用量分别过秤，加水也必须严格计量。
二次结构技术交底内容教学文案
技 术 交 底 记 录
工程名称
交底时间
年月日
分部分项工程
主体工程
交底部位
二次结构
交底提要：本技术交底对二次结构做出要求。
交底内容：二次结构技术交底
1、非承重外围护墙、分户墙、楼梯电梯间墙体：采用200mm厚B06级加气混凝土砌块，砌块规格250*600*200mm，砌体强度等级不得小于A5.0，采用M5.0混合砂浆砌筑。
表1.31过梁配筋选用表
洞口净跨l
L≤1000
1000＜L≤1500
1500＜L≤2000
2000＜L≤2500
2500＜L≤3000
3000＜L≤3500
梁高h
120
120
150
180
240
300
支承长度a
180
240
240
370
370
370
面筋
2Φ10
2Φ10
2Φ10
2Φ12
2Φ12
2Φ12
底筋
5、后装门框时，应注意固定框的埋件牢固，不可损坏、不可使其松动；
一.2.6构造柱施工
砌体隔墙转角处、隔墙转角处悬臂梁隔墙端头、内外墙相交处、直墙端头以及电梯井道的四角加设构造柱。构造柱纵筋在结构施工时预留上下插筋(详见细部构造要求），构造柱与砌块墙体相连应设马牙茬，从每层柱脚开始，先退后进，形成200mm宽、300mm高的马牙茬。构造柱钢筋应在砌筑前绑扎到位并做好隐检记录。砌筑完成后支模，浇筑混凝土。标准层构造柱平面布置见附图1
图1.35水平系梁详图
图1.36系梁配筋图
一.3.3过梁
填充墙洞口＞300，均要设钢筋混凝土过梁，过梁支承长度、配筋参照下表设置，如图 1.37所示。若洞口紧靠砼柱、墙边时或砼柱、墙边填充墙长度小240mm时，应先在柱内预留过梁纵筋，然后现浇过梁。当门窗洞顶至楼层梁底的距离≤h(过梁高度)+120mm而无法另设过梁时，改用下挂板代替过梁，详见下图 1.38。过梁混凝土强度等级C20，浇混凝土过梁模板采用14mm胶合板和40*80方木制作，侧模可以在混凝土浇筑后1天拆除，底模须在混凝土强度大于75%以上时拆除（时间大约为7天左右），严禁与侧模一起拆除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
7
成品保护
成品保护
成品保护：
1、砼浇筑振动棒不准触及钢筋埋件，在砼强度达到之前不准践踏； 2、砼表面处理（混凝土强度达到1.2N/mm2前，不得在其表面踩踏或放置材料）；
目录
7
安全保护措施目录4源自施工工艺施工工艺施工流程：
混凝土浇筑
混凝土振捣 混凝土第一次收面
混凝土第二次收面
混凝土养护
施工工艺
混凝土浇筑：
抽
原始记录
施工工艺
混凝土振捣：
施工工艺
混凝土第一次收面：
施工工艺
混凝土第二次收面：
施工工艺
混凝土养护：
施工工艺
标高、平整度及观感符合要求的楼面：
目录
6
质量标准
质量标准 质量标准：
混凝土二次收面技术交底演示文稿
混凝土二次收面技术交底
目录
1 2 3 4 5 6 7 8
目的 施工准备 主要机具 作业条件 施工工艺
质量标准 成品保护 安全保护措施
目录
1
目的
目的
为了加强混凝土楼面在施工过程中的质量控制， 提高混凝土楼面平整度 、观感效果，控制楼板厚度，减 少混凝土裂缝，更重要的是卫生间等关键部位可以具备直接施工面层的条件。
目录
2
施工准备
施工准备 施工准备：
1、砼为商品混凝土 2、砼搅拌应严格按施工配合比搅拌 3、坍落度为200mm，坍落度允许偏差±20mm
目录
3
主要机具
主要机具
施工准备：
地泵、平板式振动器、振动棒，铁锹，刮杠，抹子等
目录
4
作业条件
作业条件
作业条件：
1、钢筋，模板，预埋件，标高线等检验合格 2、模板清理干净 3、工具齐备，振动器试运正常
1、砼的原材料，配合比及坍落度必须符合设计要求； 2、砼抗压强度必须符合设计要求； 3、砼表面应坚实，平整，不得有露筯，蜂窝与缺陷，预埋件位置应正确； 4、砼结构表面的裂缝宽度不应大于0.2mm并不得贯通； 5、砼结构厚度，其允许偏差为±5mm，表面平整允许误差±5mm. 6、混凝土试件留置符合规范要求
