工程进度曲线和工程进度管理曲线

工程进度曲线和工程进度管理曲线

工程进度曲线和工程进度管理曲线工程进度曲线和工程进度管理曲线是项目管理中常用的两种图表,它们可以帮助项目经理和团队成员更好地了解项目的进展情况,及时发现问题和调整计划。

下面将分别介绍这两种图表的概念、作用、制作方法以及使用注意事项。

一、工程进度曲线1.概念工程进度曲线,又称S曲线或P-Curve,是一种反映项目实际完成情况的图形化表达方式。

它通过将计划完成时间与实际完成时间进行比较,反映出项目的整体进展情况。

2.作用工程进度曲线主要有以下几个作用:(1)反映实际完成情况:通过对比计划完成时间和实际完成时间,可以清晰地了解项目的实际进展情况。

(2)预测未来趋势:通过对已有数据进行分析和推断,可以预测未来趋势,并及时采取调整措施。

(3)提高管理效率:通过对比计划与实际完成情况,可以发现问题并及时采取措施,提高管理效率。

3.制作方法制作工程进度曲线需要以下步骤:(1)确定基准计划:在项目启动阶段,需要确定项目的基准计划,包括工作分解结构(WBS)、时间表、资源分配等。

(2)收集实际数据:在项目执行阶段,需要及时收集实际数据,包括完成时间、成本、质量等方面的数据。

(3)绘制曲线图:将计划完成时间和实际完成时间进行比较,并将数据绘制成曲线图。

4.注意事项在制作工程进度曲线时需要注意以下几点:(1)确保数据的准确性和可靠性。

(2)及时更新曲线图,以反映最新的情况。

(3)对异常情况进行分析和处理,并及时采取措施。

二、工程进度管理曲线1.概念工程进度管理曲线,又称EVM曲线或Earned Value Management Curve,是一种用于评估项目绩效的图表。

它通过将计划价值与已获得价值进行比较,反映出项目整体绩效情况。

2.作用工程进度管理曲线主要有以下几个作用:(1)评估项目绩效:通过对比计划价值和已获得价值,可以评估项目是否按照预期达到了目标。

(2)提供预测信息:通过对已有数据进行分析和推断,可以预测未来趋势,并及时采取调整措施。

工程进度管理曲线绘制

工程进度管理曲线绘制

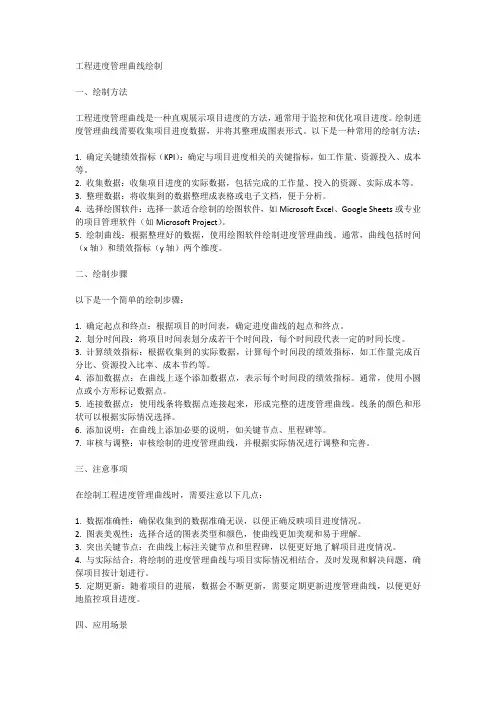

工程进度管理曲线绘制一、绘制方法工程进度管理曲线是一种直观展示项目进度的方法,通常用于监控和优化项目进度。

绘制进度管理曲线需要收集项目进度数据,并将其整理成图表形式。

以下是一种常用的绘制方法:1. 确定关键绩效指标(KPI):确定与项目进度相关的关键指标,如工作量、资源投入、成本等。

2. 收集数据:收集项目进度的实际数据,包括完成的工作量、投入的资源、实际成本等。

3. 整理数据:将收集到的数据整理成表格或电子文档,便于分析。

4. 选择绘图软件:选择一款适合绘制的绘图软件,如Microsoft Excel、Google Sheets或专业的项目管理软件(如Microsoft Project)。

5. 绘制曲线:根据整理好的数据,使用绘图软件绘制进度管理曲线。

通常,曲线包括时间(x轴)和绩效指标(y轴)两个维度。

二、绘制步骤以下是一个简单的绘制步骤:1. 确定起点和终点:根据项目的时间表,确定进度曲线的起点和终点。

2. 划分时间段:将项目时间表划分成若干个时间段,每个时间段代表一定的时间长度。

3. 计算绩效指标:根据收集到的实际数据,计算每个时间段的绩效指标,如工作量完成百分比、资源投入比率、成本节约等。

4. 添加数据点:在曲线上逐个添加数据点,表示每个时间段的绩效指标。

通常,使用小圆点或小方形标记数据点。

5. 连接数据点:使用线条将数据点连接起来,形成完整的进度管理曲线。

线条的颜色和形状可以根据实际情况选择。

6. 添加说明:在曲线上添加必要的说明,如关键节点、里程碑等。

7. 审核与调整:审核绘制的进度管理曲线,并根据实际情况进行调整和完善。

三、注意事项在绘制工程进度管理曲线时,需要注意以下几点:1. 数据准确性:确保收集到的数据准确无误,以便正确反映项目进度情况。

2. 图表美观性:选择合适的图表类型和颜色,使曲线更加美观和易于理解。

3. 突出关键节点:在曲线上标注关键节点和里程碑,以便更好地了解项目进度情况。

工程管理曲线

工程管理曲线

工程管理曲线
工程管理曲线是一种使用质量管理工具,利用乳膠图形展示质量管理数据的图形方式。

它是一种常用的质量管理工具,可以用来比较不同质量管理策略,以改善产品质量。

工程管理曲线可以被视为一种质量控制方法,它能够有效地展示一个项目所有需求项(要求)的质量控制。

它可以帮助项目团队清晰地看到他们管理的质量问题、风险和变更。

工程管理曲线可以帮助项目团队更好地控制质量,提高项目进展的速度和效率,从而提高
客户满意度。

工程管理曲线的组成是由定量的斜率和横轴的项目要求(期望要求)。

具体的斜率是
根据项目产品的质量等级和技术职责者的预期范围来调整的。

通常情况下,曲线的斜率取
决于质量管理计划,其中,质量管理计划会根据实施项目的要求来定义斜率,以确保项目
满足要求范围。

构建工程管理曲线的过程中,首先要确定项目要求,如时间表、技术要求、成本和质
量等,确定好后,可以开始将项目要求绘制在曲线上,以便更清晰地分析质量管理的结果。

如果质量管理的结果满足所有的项目要求,曲线上就会出现绿色,表示质量控制达到想要
的结果。

另一方面,如果质量管理的结果不能满足要求,曲线上就会出现红色,这显示质
量控制没有达到想要的结果。

借助工程管理曲线,项目经理可以获得更多的信息,从而有效地跟踪更新、更改来实
现更好的质量管理。

此外,它还可以帮助项目经理有效地及时发现项目中的风险,以便根
据需要采取相应的行动。

总而言之,工程管理曲线是一种非常有效的质量管理工具,它可以帮助项目团队有效
地跟踪和发现质量管理问题以及关键变更,有效地地控制质量,提高客户满意度,提高产
品质量。

excel工程管理曲线

excel工程管理曲线

excel工程管理曲线Excel工程管理曲线是一种在工程项目管理中常用的图形工具,用于显示项目的进展情况和计划完成时间。

它通过比较实际进度和计划进度,帮助项目经理了解项目的当前状态,并作出相应的调整。

Excel工程管理曲线通常由两条曲线组成:计划进度曲线(S曲线)和实际进度曲线。

计划进度曲线是根据项目计划中的里程碑和工作分解结构(WBS)制定的,用于表示每个任务的计划开始时间和计划结束时间。

实际进度曲线则是根据实际完成情况制定的,显示每个任务的实际开始时间和实际结束时间。

在Excel中使用工程管理曲线可以通过一系列的数据处理和绘图来实现。

首先,项目经理需要将项目的计划进度和实际进度数据整理成表格,并根据任务的开始和结束时间计算出每个任务的进展百分比。

然后,通过绘制计划进度曲线和实际进度曲线的折线图来展示项目的进展情况。

计划进度曲线通常是一条从左下角到右上角逐渐上升的曲线,表示项目计划的进展情况。

在项目开始时,计划进度曲线和横轴相交,并从该点开始上升。

随着任务的逐步完成,曲线逐渐向右上角移动,直到达到项目计划的结束时间。

实际进度曲线则是根据实际的进展情况绘制的,可以根据项目经理的需要进行调整。

如果实际进度与计划进度相吻合,则实际进度曲线与计划进度曲线重合。

如果实际进度超过计划进度,则实际进度曲线会位于计划进度曲线之上,反之亦然。

通过比较计划进度曲线和实际进度曲线,可以得出项目的进展情况。

如果两条曲线重合,则项目按计划进行。

如果实际进度曲线在计划进度曲线之上,说明项目进展较快,可以提前完成。

如果实际进度曲线在计划进度曲线之下,说明项目进展较慢,可能需要采取一些措施来加快进度。

Excel工程管理曲线还可以用于预测项目完成时间和调整计划。

通过观察实际进度曲线的趋势,可以预测项目的完成时间。

如果实际进度曲线与计划进度曲线相差较大,项目经理可以根据实际情况,重新安排任务的开始和结束时间,以确保项目按时完成。

工程进度曲线和工程进度管理曲线有何区别

工程进度曲线和工程进度管理曲线有何区别

工程进度曲线和工程进度管理曲线有何区别1. 工程进度曲线简介工程进度曲线是指在项目执行过程中,根据计划完成的工作量与实际完成的工作量之间的关系所绘制的曲线。

它通常以时间为横坐标,以完成工作量为纵坐标来表示项目执行的进度情况。

工程进度曲线能够直观地展示项目的进展情况,帮助项目经理和团队成员了解项目的整体执行情况,并及时采取措施来调整和优化进度。

2. 工程进度管理曲线简介工程进度管理曲线是在工程进度曲线的基础上,结合项目执行的实际情况,进行进度管理和控制的工具。

它是一种定量的、综合评价项目进展的方法,可以通过对比计划完成工作量与实际完成工作量,来评估项目是否按照计划进行,并预测项目的未来进展情况。

3. 区别与联系3.1 相同点工程进度曲线和工程进度管理曲线都是用来评估项目的执行进度,都能够直观地展示项目的进展情况,并帮助项目团队及时采取调整措施。

它们都以时间为横坐标,以完成工作量为纵坐标来表示。

3.2 区别3.2.1 定性 vs 定量工程进度曲线是一种定性的工具,它能够直观地显示项目的进展情况,但并不能提供具体的数字和数据。

而工程进度管理曲线则是一种定量的工具,在工程进度曲线的基础上,结合实际完成的工作量,通过具体的数字和数据来评估项目的进展情况。

3.2.2 描述 vs 管理工程进度曲线主要用于描述项目的进展情况,帮助项目团队了解项目的整体执行情况,但并未针对进度差异提供具体的控制和管理手段。

而工程进度管理曲线则更加注重对项目进度的管理和控制,通过对比计划完成工作量与实际完成工作量,及时采取调整措施,以保证项目按计划进行。

3.2.3 检视 vs 预测工程进度曲线主要用于检视过去的进展情况,展示项目历史上的执行情况,以帮助项目团队总结经验和教训。

而工程进度管理曲线则更加注重对未来的预测和规划,通过对实际完成工作量进行分析和预测,以便更好地制定项目进度计划和控制措施。

4. 我的观点和理解在项目管理中,工程进度曲线和工程进度管理曲线都是非常重要的工具。

项目进度S曲线

项目进度S曲线

20 60
28 90
31 100
(1)根据计划任务结束时间,计算各时 间点任务完成占项目总百分比 (2)连接各节点,得到预期进度S曲线
预期S曲线
120 100 80 60
预期散点图
120 100 80 60 计划百分比% 40 20 0 0 10 20 30 40 50 40 20
计划百分比%
0
1 4 7 10 13 16 19 22 25 28 31 34 37 40 43
项目进度S曲线实例
120 100
80
60
计划百分比% 实际百分比%
40
20
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44
0
0
0
10
10
10 10 10 10 25 25 25 30 35 40 45 45 50 50 50 55 60 65 65 70 75 80 80 80 85 85
预期与实际S曲线对比
120 100 80
60 计划百分比% 实际百分比% 40
20
0 0 5 10 15 20 25 30 35
-20
感谢大家参与分享
S曲线详述
• 横坐标表示时间 • 纵坐标表示累计完成任务量 • 预期曲线:一条按计划时间累计完成任务量的 S曲线 • 实际曲线:工程项目实施过程中各检查时间实 际累计完成任务量单位时间计划完成任务量。 (2)计算不同时间累计完成任务量。
(3)根据累计完成任务量绘制S曲线。

工程s曲线

工程s曲线

工程s曲线
工程S曲线是一种用于管理工程项目的工具。

它是一种图形化表示工程进度的方式,通常用于项目计划的制定和控制。

工程S曲线由一条曲线组成,表示项目的进度随时间的变化。

曲线的形状呈现出一个“S”形,因此得名。

曲线的左侧表示项目初期阶段,右侧表示项目后期阶段。

曲线的中间部分表示项目的高峰期。

在项目初期,曲线的斜率较小。

这是因为项目刚开始,需要进行各种准备工作,如制定计划、招募团队等。

在项目中期,曲线的斜率会逐渐加大,因为项目开始进入实施和开发阶段,需要投入更多的人力、物力和财力。

在项目后期,曲线的斜率会逐渐减小,因为项目接近完成,需要进行验收和交付工作。

工程S曲线可以帮助项目经理更好地掌握项目的进度,及时发现问题并采取相应的措施。

通过比较实际进度和计划进度的差异,可以及时调整项目计划,确保项目按时完成。

同时,工程S曲线还可以帮助项目经理进行资源分配和预算控制,以保证项目的顺利进行。

- 1 -。

进度斜率图管理曲线

进度斜率图管理曲线

注:1.应按各标段实际工程内容填写。 2.各个项目的进程可用线条的长短来表示。
附表三工程管理曲线 年度 季 进度 100 度 8 三 9 10 2017 年 年 四 11 12
90
80
70
工 程
60
50 完 成 40 的 百 分 比 (%) 10 20 30源自01020
30
40
50
60
70
80
90
100
工期历程的百分比(%)
附表一施工总体计划表 年度 月份 主要工程项目 1.施工准备 2.路基处理 3.路基填筑 4.土石方开挖工程 5.涵洞 6.防护及排水 7.路面基层 (1)底基层 (2)基层 8.路面铺筑 9.交通附属 10.桥梁工程 (1)基础工程 (2)墩台工程 (3)梁体工程 (4)梁体安装 (5)桥面铺装 11.其他工程及竣工验收 9 10 11 12 … 8 (下半月) 9月 2017 年 10 月 11 月 12 月 (上半月)
附表二分项工程进度率计划(斜率图) 年 度 季 度 月 份 图例: 施工准备 拆除工程 桥梁下部结构 桥梁上部结构 60 管涵施工 50 路基土石方 处理 路面基层施工 路面施工 交通设施 其他附属及竣工验收 40 30 20 10 100(%) 90 80 70 8 三 9 10 11 12 10 2017 年 四 11 12

工程进度曲线法与工程进度管理曲线法的区别

工程进度曲线法与工程进度管理曲线法的区别

工程进度曲线法与工程进度管理曲线法的区别《工程进度曲线法与工程进度管理曲线法的区别》
工程进度曲线法和工程进度管理曲线法是有许多区别的,下面介绍一下它们之间的不同:
1.定义不同:工程进度曲线法是指工程的计划进度与实际进度
之间运动的平滑曲线,以表示工程进展的情况。

而工程进度管理曲线法是指根据有关规定建立的管理进度曲线,用于反映控制计划实施的情况。

2.应用不同:工程进度曲线法是利用图形反映工程进度实施情况,以检查工程进度的实际与计划之间的差异,掌握进度的变化趋势。

而工程进度管理曲线法是一种控制工程任务完成情况的方法,其目标是以最少的人力、物力、财力和时间,完成工程的任务。

3.建立方式不同:工程进度曲线法是在实际完成工作的情况下,把实际完成的工作进度画成曲线,对比计划进度和实际进度,反映工作完成的情况。

而工程进度管理曲线法是在计划完成时,根据有关规定和历史实际情况,把计划的时间进度曲线作为管理曲线来进行控制。

4.精确度不同:工程进度曲线法的精确度要高于工程进度管理
曲线法,因为工程进度曲线法是根据实际完成工作的情况建立的,而工程进度管理曲线法是根据计划完成情况建立的,它的精确度要比工程进度曲线法低一些。

- 1 -。

工程进度曲线和工程进度管理曲线

工程进度曲线和工程进度管理曲线

工程进度曲线和工程进度管理曲线1. 介绍工程进度曲线(Project Schedule Curve)是指在项目执行过程中,按照时间线展示项目进展情况的一种图表。

它以时间为横轴,项目进度为纵轴,通过绘制曲线来反映项目的实际进度与计划进度的对比,帮助项目团队和相关方追踪和评估项目的运行状况。

工程进度管理曲线(Project Schedule Management Curve)又称为S曲线(S-Curve),是工程进度管理的一种方法,通过绘制工程进度曲线来监控和管理项目的进度。

工程进度管理曲线采用S型曲线来表现项目的进度情况,在曲线的不同位置能够准确反映项目处于不同阶段的进展情况。

2. 工程进度曲线的作用工程进度曲线有以下几个作用: - 提供项目进度的可视化展示,便于项目团队和相关方了解项目的实际进展情况; - 比较实际进度与计划进度,及时发现进度偏差,采取相应措施进行调整; - 预测项目未来的进度走势,提前做好准备,避免进度延误; - 为项目管理者提供依据,评估项目执行效果和进行绩效考核。

3. 工程进度曲线的绘制方法绘制工程进度曲线需要以下步骤: 1. 制定项目进度计划,确定项目的里程碑和关键节点。

2. 根据项目进度计划,确定每个时间点上的项目进度。

3. 在纸上或电子表格中绘制横轴表示时间,纵轴表示项目进度。

4. 按照实际进度,将项目进度点绘制在相应的时间点上。

5. 将各个点连接起来,得到工程进度曲线。

4. 工程进度管理曲线的绘制方法绘制工程进度管理曲线的方法如下: 1. 确定项目的起始时间和结束时间,并将时间段分成等长的若干个时间段。

2. 根据项目进度计划,确定每个时间段的计划进度。

3. 在纸上或电子表格中绘制横轴表示时间段,纵轴表示项目进度。

4. 按照计划进度,在每个时间段的起始点上标注计划进度点。

5. 根据实际进度,将每个时间段的实际进度点绘制在相应的时间段上。

6. 将各个点连接起来,得到工程进度管理曲线。
