电子科技大学 汇编 实验报告
电子科技大学实验报告
电子科技大学实验报告电子科技大学实验报告电子科技大学作为中国一流的电子信息科学与技术学府，以其卓越的教育质量和科研实力备受瞩目。
在这所学校里，学生们不仅接受了丰富的理论知识，更重要的是能够通过实验来巩固和应用所学的知识。
实验报告作为实验课程的重要组成部分，对学生的实验能力、分析能力和表达能力都有一定的要求。
一、实验目的与背景每个实验报告都应该明确实验的目的和背景。
在电子科技大学的实验报告中，一般会先介绍该实验所涉及的相关知识和背景，然后明确实验目的。
以“电路实验”为例，可以介绍电路的基本概念和理论知识，然后明确实验目的是通过搭建电路，观察和分析电流、电压、电阻等参数的变化规律。
二、实验装置与步骤实验报告中应该详细描述实验所用的装置和仪器，并给出实验步骤。
例如，在电路实验中，可以列出所用的电源、电阻、电流表、电压表等装置，并详细说明实验的具体步骤，包括搭建电路的过程、调节参数的方法以及观察数据的记录方式。
三、实验结果与数据分析实验结果是实验报告的重要部分，学生需要将实验过程中所得到的数据进行整理和分析。
在电子科技大学的实验报告中，学生可以通过绘制图表、计算数据等方式来展示实验结果。
例如，在电路实验中，可以通过绘制电流与电压的关系曲线图来展示实验结果，并根据曲线的趋势和数据的变化来分析电路的特性和规律。
四、实验讨论与结论实验讨论是实验报告中的重要环节，学生可以在这一部分对实验结果进行讨论和解释。
例如，在电路实验中，学生可以通过比较实验数据和理论计算结果的差异，来分析实验误差的原因，并提出改进的方法。
最后，学生需要总结实验的结论，并对实验的意义和应用进行简要的说明。
五、实验心得与改进意见实验心得是学生对实验过程和结果的个人感悟和体会，可以在实验报告的最后部分进行阐述。
学生可以谈论自己在实验中遇到的困难和解决方法，以及对实验过程和结果的评价。
同时，学生还可以提出对实验的改进意见，以便于今后的实验能够更加顺利和有效地进行。
电子科技大学实验报告
（一）用WinDLX模拟器执行求阶乘程序fact.s。
这个程序说明浮点指令的使用。该程序从标准输入读入一个整数，求其阶乘，然后将结果输出。
该程序中调用了input.s中的输入子程序，这个子程序用于读入正整数。
（二）用WinDLX模拟器执行程序gcm.s。
该程序从标准输入读入两个整数，求他们的greatest common measure，然后将结果写到标准输出。
该程序中调用了input.s中的输入子程序。
（三）用WinDLX模拟器执行求素数程序prim.s。
这个程序计算若干个整数的素数。
六、实验器材（设备、元器件）：
PC微机一台
七、实验步骤及操作：
1．双击WinDLX图标运行WinDLX。装入测试程序之前，先初始化WinDLX模拟器：点击File菜单中的Reset all菜单项，弹出一个“Reset DLX”对话框。然后点击窗口中的“确认”按钮即可。
1．2．选择File/Load Code or Data，按如下步骤操作，可将fact.s和input.s这两个程序装入主存：
◆点击fact.s
◆点击select按钮
◆点击input.s
◆点击select按钮
◆点击load按钮
3．点击主窗口中的Execution开始运行。
4．程序gcm.s和prim.s的运行过程同上。
八、实验数据及结果分析：
九、实验结论：
十、总结及心得体会：
十一、对本实验过程及方法、手段的改进建议：
报告评分：
指导教师签字：
电子科技大学
实验报告
学生姓名：
学号：
一、实验室名称：计算机学院计算心
二、实验项目名称：熟悉WinDLX的使用
电子科大 实验报告
电子科大实验报告电子科技大学实验报告引言：电子科技大学作为中国著名的高等学府，以其卓越的教学质量和科研实力享誉全国。
在这里，学生们接受着严格的实验训练，以提升他们的科学研究能力和实践技巧。
本文将对电子科技大学的实验教学进行探讨，以及对我个人在实验中的体验和收获进行分享。
实验教学的重要性：实验教学在高等教育中具有重要的地位。
通过实验，学生们能够亲自动手操作，观察现象，进行数据采集和分析，从而深入理解课堂上学到的理论知识。
实验教学不仅培养了学生的动手能力和实践能力，还锻炼了他们的团队合作和解决问题的能力。
因此，电子科技大学高度重视实验教学，为学生提供了丰富多样的实验项目和设备。
实验室设备的先进性：电子科技大学实验室设备的先进性也是其实验教学的一大特点。
学校投入大量资金购置了各种先进的实验仪器和设备，以满足学生的学习需求。
例如，在电子信息工程专业的实验室中，学生们可以使用高性能的示波器、信号发生器和频谱分析仪等设备进行电路实验和信号处理实验。
这些设备不仅提供了实验所需的基本功能，还具备了一些高级功能，使得学生们能够更好地进行实验研究。
实验项目的多样性：电子科技大学的实验项目种类繁多，涵盖了各个专业领域。
学生们可以根据自己的兴趣和专业方向选择适合自己的实验项目。
例如，在通信工程专业的实验室中，学生们可以进行无线通信实验、光纤通信实验等；在计算机科学与技术专业的实验室中，学生们可以进行网络安全实验、人工智能实验等。
这些实验项目既能够帮助学生巩固课堂上学到的知识，又能够拓宽他们的实践经验。
个人实验体验与收获：我作为一名电子信息工程专业的学生，在电子科技大学的实验教学中获得了很多宝贵的经验和收获。
首先，通过亲自动手操作实验仪器，我深入了解了电路的工作原理和信号的处理方法。
其次，实验教学锻炼了我的团队合作和沟通能力，因为在实验中，我们需要与同组的同学密切合作，共同解决实验中遇到的问题。
最后，实验教学培养了我解决问题的能力。
电子科大实验报告

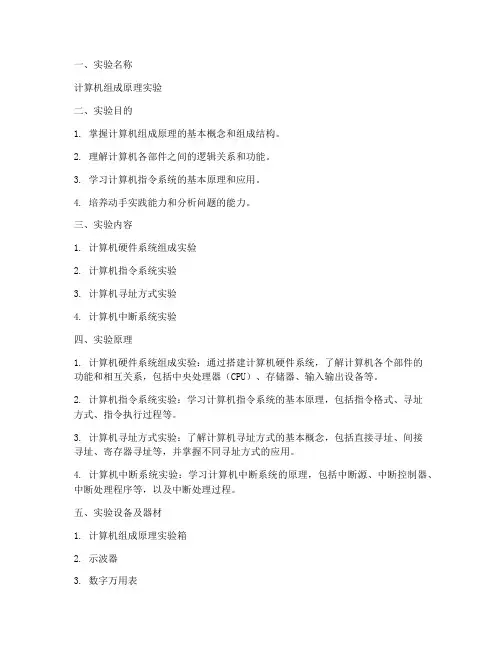

一、实验名称计算机组成原理实验二、实验目的1. 掌握计算机组成原理的基本概念和组成结构。
2. 理解计算机各部件之间的逻辑关系和功能。
3. 学习计算机指令系统的基本原理和应用。
4. 培养动手实践能力和分析问题的能力。
三、实验内容1. 计算机硬件系统组成实验2. 计算机指令系统实验3. 计算机寻址方式实验4. 计算机中断系统实验四、实验原理1. 计算机硬件系统组成实验：通过搭建计算机硬件系统，了解计算机各个部件的功能和相互关系，包括中央处理器（CPU）、存储器、输入输出设备等。
2. 计算机指令系统实验：学习计算机指令系统的基本原理，包括指令格式、寻址方式、指令执行过程等。
3. 计算机寻址方式实验：了解计算机寻址方式的基本概念，包括直接寻址、间接寻址、寄存器寻址等，并掌握不同寻址方式的应用。
4. 计算机中断系统实验：学习计算机中断系统的原理，包括中断源、中断控制器、中断处理程序等，以及中断处理过程。
五、实验设备及器材1. 计算机组成原理实验箱2. 示波器3. 数字万用表4. 计算机软件：Keil、Proteus等六、实验过程及数据记录1. 计算机硬件系统组成实验（1）搭建计算机硬件系统，包括CPU、存储器、输入输出设备等。
（2）观察各个部件之间的连接和信号传输。
（3）测试计算机硬件系统的基本功能。
2. 计算机指令系统实验（1）编写简单的汇编语言程序，实现加法、减法等运算。
（2）使用Proteus软件模拟程序执行过程，观察CPU的运行状态和寄存器的内容。
3. 计算机寻址方式实验（1）编写汇编语言程序，实现不同寻址方式的操作。
（2）使用Proteus软件模拟程序执行过程，观察不同寻址方式对指令执行的影响。
4. 计算机中断系统实验（1）编写汇编语言程序，实现中断请求和处理。
（2）使用Proteus软件模拟程序执行过程，观察中断处理过程。
七、实验结果分析1. 通过搭建计算机硬件系统，了解了计算机各个部件的功能和相互关系，掌握了计算机硬件系统的基本原理。
电子科技大学微机实验报告-实验2

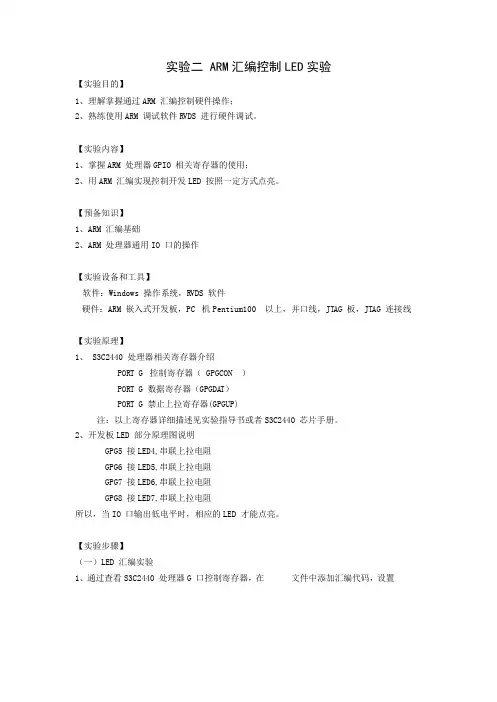

实验二 ARM 汇编控制LED 实验【实验目的】1、理解掌握通过ARM 汇编控制硬件操作；2、熟练使用ARM 调试软件RVDS 进行硬件调试。
【实验内容】1、掌握ARM 处理器GPIO 相关寄存器的使用；2、用ARM 汇编实现控制开发LED 按照一定方式点亮。
【预备知识】1、ARM 汇编基础2、ARM 处理器通用IO 口的操作【实验设备和工具】软件：Windows 操作系统，RVDS 软件硬件：ARM 嵌入式开发板，PC 机Pentium100 以上，并口线，JTAG 板，JTAG 连接线【实验原理】1、 S3C2440 处理器相关寄存器介绍PORT G 控制寄存器（ GPGCON ）PORT G 数据寄存器（GPGDAT）PORT G 禁止上拉寄存器(GPGUP)注：以上寄存器详细描述见实验指导书或者S3C2440 芯片手册。
2、开发板LED 部分原理图说明GPG5 接LED4,串联上拉电阻GPG6 接LED5,串联上拉电阻GPG7 接LED6,串联上拉电阻GPG8 接LED7,串联上拉电阻所以，当IO 口输出低电平时，相应的LED 才能点亮。
【实验步骤】（一）LED 汇编实验1、通过查看S3C2440 处理器G 口控制寄存器，在文件中添加汇编代码，设置GPG5－GPG8 为output。
2、在文件中添加汇编代码，禁止GPG5－GPG8 端口的上拉电阻。
3、在文件中添加汇编代码，点亮LED6,熄灭LED5,LED7,LED8，并调用延时。
4、在文件中添加汇编代码，点亮 LED7,熄灭 LED5,LED6,LED8，并调用延时。
5、在文件中添加汇编代码，点亮LED8,熄灭LED5,LED6,LED7，并调用延时。
6、在文件中添加汇编代码，实现LED5-LED8 依次点亮。
7．连接好 JTAG 仿真板，一口与 PC 的并口相连，另一口与开发板的 JTAG 口相连，打开开发板电源。
打开H-jtag 程序，检测CPU，点击RVDS 中的“Debu g”，打开RVD 进行硬件调试（二）LED C 语言实验（选做）【实验结果和程序】（一）LED 汇编实验;GPIO 寄存器宏定义GPGCON EQU 0xGPGDAT EQU 0xGPGUP EQU 0xEXPORT LEDTESTAREA LEDTESTASM,CODE,READONL Y ; 该伪指令定义了一个代码段，段名为LEDTESTASM，属性只读ENTRYLEDTEST;设置GPG5－GPG8(即LED4--LED7)为outputldr r0,=GPGCONldr r1,[r0]movr1,#0x00015400str r1,[r0];禁止GPG5－GPG8(即LED4--LED7)端口的上拉电阻ldr r0,=GPGUPldr r1,[r0]movr1,#0x01e0str r1,[r0]looptest;将数据端口G 的数据寄存器的地址附给寄存器r2ldr r2,=GPGDAT; 点亮LED5,熄灭LED6-LED8,并调用延时ldr r3,[r2]orrr3,r3,#0x01e0bicr3,r3,#0x0020str r3,[r2] ;GPG5(即LED5) output 0ldr r0,=0xffffff ;初始计数值bl delay ;调用延迟子程序;----------点亮LED6,熄灭LED5,LED7,LED8,并调用延时---- ldr r3,[r2]orrr3,r3,#0x01e0bicr3,r3,#0x0040str r3,[r2] ;GPG6(即LED6) output 0ldr r0,=0xffffff ;初始计数值bl delay;----------点亮LED7,熄灭LED5,LED6,LED8，并调用延时---- ldr r3,[r2]orrr3,r3,#0x01e0bicr3,r3,#0x0080str r3,[r2] ;GPG7(即LED7) output 0ldr r0,=0xffffff ;初始计数值bl delay;----------点亮LED8,熄灭LED5,LED6,LED7，并调用延时---- ldr r3,[r2]orrr3,r3,#0x01e0bicr3,r3,#0x0100str r3,[r2] ;GPG8(即LED8) output 0 ldr r0,=0xffffff ;初始计数值bl delay;-------------实现LED5-LED8 依次点亮-------------------b looptestdelaysub r0,r0,#1 ;r0=r0-1cmp r0,#0x0 ;将r0 的值与0 相比较bne delay ;比较的结果不为0（r0 不为0），继续调用delay,否则执行下一条语句mov pc,lr ;返回END ;程序结束符（二）LED C 语言实验（选做）arm 汇编部分：AREA |DATA|,CODE,READONL YENTRY;ldr r13,=0x1000IMPORT mainb mainENDC 语言部分：//---------------Serial Experiment--------------------//-----------This is coded by UESTC HQ 20/*串口通信C 程序，按‘e’退出通信*/#define ULCON0 (*(volatile unsigned *)0x) //UART 线控制寄存器#define UCON0 (*(volatile unsigned *)0x) //UART 控制寄存器#define UFCON0 (*(volatile unsigned *)0x) //FIFO 控制寄存器#define UMCON0 (*(volatile unsigned *)0x5000000C) //AFC disable#define UTRSTA T0 (*(volatile unsigned*)0x) //UART 状态寄存器#define UBRDIV0 (*(volatile unsigned *)0x) //波特率#define UTXH0 (*(volatile unsigned *)0x)#define URXH0 (*(volatile unsigned *)0x)#define CAMDIV0 (*(volatile unsigned *)0x4C000018)#define GPHCON (*(volatile unsigned *)0x)#define GPHDAT (*(volatile unsigned *)0x)#define GPHUP (*(volatile unsigned *)0x)#define MPLLCON (*(volatile unsigned *)0x4C000004)#define UPLLCON (*(volatile unsigned *)0x4C000008)#define CLKDIVN (*(volatile unsigned *)0x4C000014)#define WTCON (*(volatile unsigned *)0x)void initpll(){MPLLCON=0x76022; //Fin=, Fout=CLKDIVN=0x07; //0000 0111}void inituart(){ULCON0=0x03; //1 位起始位，8 位数据位UCON0 =0x0805; //串口时钟PCLK,查询方式UFCON0 =0x0;UMCON0 =0x0;UBRDIV0 =0x17; // 波特率115200 UBRDIV0 = /(115200*16)-1=24-1=23}void initgpio(){GPHCON |=0xa0; // set to rxd and txdGPHUP |=0x0f; // pull upWTCON &=0xdb;}void uart_send(char * c){for (; *c != '\0'; c++){URXH0 = *c ;}}unsigned char uart_get() {}int main(){UTXH0=URXH0; return UTXH0;char key = ' ';initpll(); //初始化锁相环PLLinitgpio(); //初始化IO 口inituart(); //初始化串口uart_send("If you want to quit ,please press 'e'\r\n"); while(1){key = uart_get();if (key == 'e'){} else {uart_send ("\r\nyou pressed 'e' and you'll quit!\r\n"); break;uart_send(&key)；}}uart_send("the program exited by user!\r\n");return 0;}【思考题】1 、如何实现 LED0-LED7 的循环点亮。
汇编实验报告

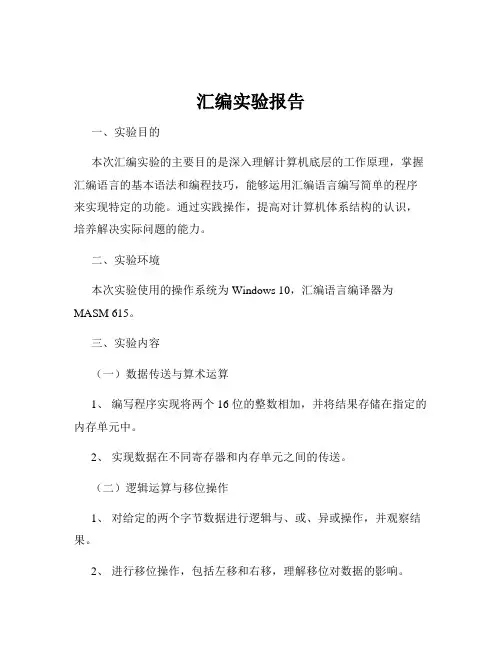

汇编实验报告一、实验目的本次汇编实验的主要目的是深入理解计算机底层的工作原理，掌握汇编语言的基本语法和编程技巧，能够运用汇编语言编写简单的程序来实现特定的功能。
通过实践操作，提高对计算机体系结构的认识，培养解决实际问题的能力。
二、实验环境本次实验使用的操作系统为 Windows 10，汇编语言编译器为MASM 615。
三、实验内容（一）数据传送与算术运算1、编写程序实现将两个 16 位的整数相加，并将结果存储在指定的内存单元中。
2、实现数据在不同寄存器和内存单元之间的传送。
（二）逻辑运算与移位操作1、对给定的两个字节数据进行逻辑与、或、异或操作，并观察结果。
2、进行移位操作，包括左移和右移，理解移位对数据的影响。
（三）循环与分支结构1、利用循环结构计算 1 到 100 的整数之和。
2、根据给定的条件，使用分支结构实现不同的操作。
（四）子程序调用1、编写一个子程序，实现两个数的乘法运算。
2、在主程序中调用该子程序，并输出结果。
四、实验步骤（一）数据传送与算术运算1、打开 MASM 编译器，新建一个汇编源文件。
2、使用｀MOV` 指令进行数据传送，将两个整数分别存储在寄存器｀AX` 和｀BX` 中。
3、使用｀ADD` 指令将两个数相加，结果存储在｀CX` 寄存器中。
4、最后，使用｀MOV` 指令将结果存储到指定的内存单元。
（二）逻辑运算与移位操作1、在源文件中定义两个字节变量，并初始化其值。
2、使用逻辑运算指令（如｀AND`、｀OR`、｀XOR`）对这两个变量进行操作。
3、使用移位指令（如｀SHL`、｀SHR`）对变量进行移位，并观察结果。
（三）循环与分支结构1、对于循环结构，使用｀LOOP` 指令实现从 1 到 100 的累加。
2、在分支结构中，根据给定的条件（如比较两个数的大小），使用｀JZ`、｀JL` 等指令执行不同的分支操作。
（四）子程序调用1、定义一个子程序，使用参数传递的方式接收两个数，并进行乘法运算。
电子科技大学中山学院学生实验报告
电子科技大学中山学院学生实验报告学院：机电工程专业：课程名称：微机原理与应用实验电子科技大学中山学院学生实验报告学院：机电工程专业：课程名称：微机原理与应用实验电子科技大学中山学院学生实验报告学院：机电工程专业：课程名称：微机原理与应用实验电子科技大学中山学院学生实验报告学院：机电工程专业：课程名称：微机原理与应用实验班级：姓名：学号：组别：实验名称：实验四可编程并行接口8255（方式0）实验时间：成绩：教师签名：批改时间：一、实验目的和任务掌握8255方式0的工作原理及使用方法。
二、实验内容1．实验电路如图4-1，8255C口接逻辑电平开关K0～K7，A口接LED显示电路L0～L7。
2. 编程从8255C口输入数据，再从A口输出。
图4-1 图4-2编程提示：1）8255控制寄存器端口地址28BHA口的地址288HC口的地址28AH2）参考流程图（见图4-2）三、实验过程和数据记录1.源程序：电子科技大学中山学院学生实验报告学院：机电工程专业：课程名称：微机原理与应用实验班级：姓名：学号：组别：实验名称：实验五七段数码管实验时间：成绩：教师签名：批改时间：一、实验目的和任务掌握数码管显示数字的原理。
二、实验内容1．静态显示：按图5-1连接好电路，将8255的A口PA0～PA6分别与七段数码管的段码驱动输入端a～ｇ相连，位码驱动输入端S1接+5V（选中），S0、dp接地（关闭）。
编程从键盘输入一位十进制数字（0～9），在七段数码管上显示出来。
2．动态显示：按图5-2连接好电路，七段数码管段码连接不变，位码驱动输入端S1，S0接8255 C口的PC1，PC0。
编程在两个数码管上显示“56”。
3．动态显示：使用图5-2的电路，编程在两个数码管上循环显示“00-99”。
图5-1 图5-2编程提示：1）实验台上的七段数码管为共阴型，段码采用同相驱动，输入端加高电平选中的数码管亮，位码加反相驱动器，位码输入端高电平选中。
电子技术应用实验教程实验报告综合篇（含答案）电子科技大学-大三上（精心汇编）
·1·常用电子测量仪器的使用一部第分第一部分 常用电子测量仪器的使用本部分主要涉及实验要用到的三种仪器：数字示波器、信号发生器和稳压电源。
学生在自学了《电子技术应用实验教程 综合篇》（后称教材）第一章内容后，填空完成这部分的内容。
一、学习示波器的应用，填空完成下面的内容示波器能够将电信号转换为可以观察的视觉图形，便于人们观测。
示波器可分为 模拟示波器 和 数字示波器 两大类。
其中， 模拟示波器 以连续方式将被测信号显示出来；而 数字示波器 首先将被测信号抽样和量化，变为二进制信号存储起来，再从存储器中取出信号的离散值，通过算法将离散的被测信号以连续的形式在屏幕上显示出来。
我们使用的是 数字示波器 。
使用双踪示波器，能够同时观测两个时间相关的信号。
信号通过探头从面板上的 通道1 和 通道2 端送入，分别称为CH1和CH2。
在使用示波器时，需要注意以下几点：（1）正确选择触发源和触发方式触发源的选择：如果观测的是单通道信号，就应选择 该信号 作为触发源；如果同时观测两个时间相关的信号，则应选择信号周期 大 （大/小）的通道作为触发源。
（2）正确选择输入耦合方式应根据被观测信号的性质来选择正确的输入耦合方式。
如图1.1所示，输入耦合方式若设为交流（AC ），将阻挡输入信号的直流成分，示波器只显示输入的交流成分；耦合方式设为直流（DC ），输入信号的交流和直流成分都通过，示波器显示输入的实际波形；耦合方式设为接地（GND ），将断开输入信号。
t0U1V 5V（A ）tU 1V5V 图1.2 被测信号实际波形tU （B ）t0U-2V2V （C ）图1.1 输入耦合开关示意图图1.3 不同输入耦合方式时的波形已知被测信号波形如图1.2所示，则在图1.3中， C 为输入耦合方式为交流（AC ）·2·DIANZI JISHU YINGYONG SHIYAN JIAOCHENG SHIYAN BAOGAO电子技术应用实验教程实验报告综合篇时的波形， A 为输入耦合方式为直流（DC ）时的波形， B 为输入耦合方式为接地（GND ）时的波形。
电子科技大学实验报告
2．绑定网卡
在IP地址为的机器上运行cain，在cain运行界面上，按下“sniffer”图标，并点击“configuration菜单”，在“sniffer”选项卡下，选择恰当的网卡进行绑定，点击确定。如图4Biblioteka 20、图4-21图4-24
图4-25
说明：若没有选择 图标，则当点击 时，会提示“sniffer not be actived”，此时点击 ，开始嗅探，实验仍可继续进行。从cain主界面中可以看到，已探测出在该区域段的机器（10.11为主机，13为虚拟主机，1为网关）。如图4-26
图4-26
4．ARP欺骗
选择cain主界面下端的APR标签 ，点击“ ”号，在选项框中选择进行ARP欺骗的地址。左边选择被欺骗的主机，再在右边选择合适的主机（或网关），ARP能够在左边列表中被选的主机和所有在右边选中的主机之间双向劫持IP包。在该实验中首先在左侧列表中选择的地址，然后右侧列表即会出现其他IP地址，若在右侧选择网关，这样就可以截获所有从13发出到广域网的数据包信息。点击“OK”，在cain界面上可以看到形成的欺骗列表，此时在状态一栏中显示“idle”，开始欺骗点击工具栏上的“ ”状态变为“poisoning”，开始捕获。此时，在机器上进行网络操作，在12机器上会看到cain界面上显示捕获数据包的增加。如图4-27、图4-28、图4-29、图4-30
1．安装使用工具Cain
首先在局域网内某台机器上安装Cain（IP地址为）。Cain是一个功能强大的软件，可以实现网络嗅探、网络欺骗、破解加密口令、分析路由协议等功能。使用它之前必须进行安装，安装过程只需要按照默认情况安装即可。双击“Cain v2.5”，运行Cain的操作界面如图4-19：
电子科技大学微机实验报告[含思考题]河畔下的哈]实验
![电子科技大学微机实验报告[含思考题]河畔下的哈]实验](https://img.taocdn.com/s3/m/3155e7dcf90f76c661371aaa.png)
实验三ARM汇编实现串口通信实验1.掌握ARM 的串行口工作原理。
2.学习编程实现ARM和PC机的UART通信。
3.掌握ARM裸机下汇编语言编程方法。
1.学习串行通信原理，了解串行通信控制寄存器。
2.编程实现ARM 和计算机之间的串行通信。
1、ARM汇编基础2、ARM处理器通用IO口的操作? 硬件：ARM嵌入式开发平台，PC 机一台，并口线，串口线，JTAG板? 软件：RVDS，H-JTAG1．异步串行I／O异步串行方式是将传输数据的每个字符一位接一位(例如先低位、后高位)地传送。
数据的各不同位可以分时使用同一传输通道，因此串行I／O 可以减少信号连线，最少用一对线（输入，输出）即可进行。
2．串口通信流程串口通信就是读写寄存器的操作，通过配置相关寄存器，查询寄存器就可以操作串口通信。
需要配置的寄存器有系统时钟，UART行控制寄存器，UART控制寄存器，UART FIFO控制寄存器，UART MODEM控制寄存器，UART波特率控制寄存器；需要查询的寄存器是发送/接收状态寄存器。
1. 打开CodeWarrior for RVDS，建立一个工程，通过查S3C2440处理器手册的UART通信寄存器，serialcommutication.s文件中添加代码实现串口通信传输2. 设置工程配置选项，Language Setting->Realview Assembler和Realview Compiler中的Architecture设置为ARM920T，配置RVDS下的连接器Linker->Realview Linker中的RO Base 为0x300000003.编译和调试工程。
4. 连接PC和实验板的并口，串口；并口连接至ARM的JTAG口，串口连接至COM PORT 口；打开电源；打开H-JTAG程序（。
5. 点击调试器Dubeg->Run，运行程序，打开超级终端，在开始->程序->附件->通讯里打开超级终端，使用COM1，设置波特率115200，8位数据位，无奇偶校验，1位停止位，无数据流控制。
汇编实验报告3
汇编实验报告3汇编实验报告3引言：汇编语言是一种低级语言，用于编写计算机程序。
在本次实验中，我们将继续学习和实践汇编语言的基本概念和技术。
本报告将详细记录我们在实验过程中所遇到的问题、解决方案和实验结果。
实验目的：本次实验的主要目的是加深对汇编语言的理解，并通过实践掌握汇编语言的基本操作和调试技巧。
通过完成实验，我们将能够编写简单的汇编程序，理解程序的执行过程和内存的使用。
实验环境：本次实验使用的是x86架构的计算机，并使用MASM汇编器进行程序的编译和链接。
我们还使用了调试器来跟踪程序的执行过程。
实验步骤：1. 阅读实验指导书和相关资料，了解本次实验的要求和目标。
2. 编写一个简单的汇编程序，实现两个数的相加功能。
程序首先要求用户输入两个数，然后将其相加并输出结果。
3. 使用MASM汇编器将程序源代码编译成目标文件。
4. 使用链接器将目标文件与运行时库链接，生成可执行文件。
5. 运行程序，并验证程序的正确性。
如果程序不能正常工作，使用调试器进行调试，找出问题的原因并进行修复。
6. 记录实验结果和遇到的问题，撰写实验报告。
实验结果：我们编写了一个简单的汇编程序，成功实现了两个数的相加功能。
程序能够正确地接收用户输入的两个数，并将其相加后输出结果。
我们通过多次测试，验证了程序的正确性。
实验中遇到的问题及解决方案：在实验过程中，我们遇到了一些问题，下面是其中的两个例子以及我们的解决方案：1. 问题：在程序运行过程中，无法正确接收用户输入的数值。
解决方案：我们仔细检查了程序的输入部分，发现在读取用户输入时，没有正确设置输入缓冲区的大小。
通过增大缓冲区的大小，我们成功解决了这个问题。
2. 问题：程序输出的结果不正确。
解决方案：我们使用调试器跟踪程序的执行过程，发现在进行相加操作时，寄存器的值被错误地覆盖了。
经过进一步的调试，我们发现这是因为在进行相加操作之前，没有正确地保存寄存器的值。
通过添加保存和恢复寄存器值的代码，我们成功解决了这个问题。
汇编实验报告终
实验一汇编语言源程序的输入一、实验目的1.通过实验了解和熟悉微机系统的配置。
2.学习在DEBUG状态下输入汇编源程序的方法。
3.初步掌握调试(在DEBUG状态下)的过程。
二、实验原理1. 本实验要求在DEBUG状态下输入汇编源程序,并用DEBUG命令进行调试。
用单步跟踪的方法验证指令的功能。
2. 以下是给定的参考程序,并在实验时在每条指令的“；”符号右边按要求填写指令的执行结果。
注：⑴微机进入DEBUG状态下之后,一切立即数和地址数据均被默认为十六进制数,在输入时数的后面不加后缀“H”；⑵在DEBUG状态下执行程序时,“INT 20H”指令可使系统执行完该指令前的程序时返回到“-”提示符状态，并且恢复CS和IP寄存器原来的值。
参考程序：MOV AX, 2000 ; AL= 00HMOV DS, AX ; DS= 2000HNOT AX ; AX= DFFFHXOR AX, AX ; AX= 0000HDEC AX ; AX= FFFFHINC AX ; AX= 0000HMOV BX, 2030 ; BH= 20HMOV SI, BX ; SI= 2030HMOV [SI], BL ; [2030H]= 30HMOV WORD PTR[SI], 10F ; [2030H]= 0FH[2031H]= 01H MOV DI, SI ; DI= 2030HMOV [DI+50], BH ; [DI+50H]= 20HMOV BH, [SI] ; BH= 0FHMOV BL, [DI+50] ; BL= 20HMOV SP, 5000PUSH AX ; AX= 0000H[SS：4FFEH]= 00H[SS：4FFFH]= 00HPUSH BX ; BX= 0F20H[SS：4FFCH]=20H [SS：4FFDH]= 0FHPOP AX ; AX= 0F20HPOPF ; F= 00000000NEG BX ; BX= F0E0HXCHG BX, AX ; BX= 0F20HSTD ; F= 01010001STI ; F= 01110001CLD ; F= 00110001CLI ; F= 00010001ADC DI, 2050 ; DI= 4081H F= 00000010 //执行过程中考虑上一条指令的进位标志2030【BI】+2050+1（上一条指令的进位标志）ADC SP, DI ; SP= 9081H F= 10010010 ADC AX, 1500 ; AX= 05E0H F= 00000001 SUB AX, BX ; AX= F6C0H BX= 0F20H SHL AH, 1 ; AH= ECHRCL AX, 1 ; AX= D981HSHR BH, 1 ; BH= 07HRCR BL, 1 ; BL= 90HMOV CL, 4MOV DX, 80F0ROL DX, CL ; DX= 0F08H CL= 04HINT 20 ; CS= 00A7H IP= 1072H实验二数据的建立与传送程序一、实验目的1. 继续学习DEBUG命令。
电子科技大学实验报告可编辑
电 子 科 技 大 学实 验 报 告一、 实验室名称： 电子技术综合实验室二、 实验项目名称：现代电子技术综合实验三、 实验学时： 40四、 实验目的与任务：1、 熟悉系统设计与实现原理2、 掌握KEIL C51的基本使用方法3、 熟悉SMART SOPC 实验箱的应用4、 连接电路，编程调试，实现各部分的功能5、 完成系统软件的编写与调试五、 实验器材1、 PC 机一台2、 示波器、SMART SOPC 实验箱一套六、 实验原理、步骤及内容（一）试验要求1、程序开始后：当只有第1个发光二极管亮时，同时第1个数码管显示数字1，其余显示”-”；持续0.5秒之后，只有第2个发光二极管亮，电子科技大学实验报告【最新资料，WORD 文档，可编辑修改】同时第2个数码管显示数字2，其余显示”-”；再过0.5秒，只有第3个发光二极管亮，同时第3个数码管显示数字3，其余显示”-”；……；间隔0.5秒后，只有第8个发光二极管亮，同时第8个数码管显示数字8，其余显示”-”。
此后进入循环状态。
循环过程中，按按键进入任务2。
2、停止任务1中发光二极管显示，数码管的第1、2位显示学号最后二位，第4、5位显示电机转速(初始转速30)。
第7、8位实现秒表功能，从5.0开始倒计时，计时到0.0后程序自动进入任务3.3、数码管的第1、2位显示电机转速，第3、4 、5、6位显示”-”, 第7、8位显示二位电压值（0.0~2.4V），增减调节电压值，电机转速(初始转速30)能够跟随电压增减以10倍变化量（0~24），进行加减速变化。
按按键进入任务1。
（二）实验内容1、硬件设计PDIP40封装80C51引脚布局图SmartSOPC相配套的基于8051单片机的Quick51核心板2、各部分硬件原理数码管动态扫描原理：动态显示的特点是将所有位数码管的段选线并联在一起，由位选线控制是哪一位数码管有效。
选亮数码管采用动态扫描显示。
所谓动态扫描显示即轮流向各位数码管送出字形码和相应的位选，利用发光管的余辉和人眼视觉暂留作用，使人的感觉好像各位数码管同时都在显示。
汇编实验一 实验报告
实验一查看CPU和内存用机器指令和汇编指令编程
一、实验目的
1.掌握debug的使用方法，会用基本的D,R命令查看、显示内存和寄存器
2.了解汇编指令编程的方法。
二、实验任务
1检查在存储器低端的BIOS数据区的内容。
（1）检查串行与并行端口
（2）检查系统设备
（3）检查键盘Shift状态
（4）检查显示状态
2 考察ROM BIOS
目的：检查在存储器高端的ROM BIOS中的数据。
（1）检查版本通告
（2）检查ROM BIOS数据
3.用D、R命令查看、显示内存和寄存器，可对寄存器内容进行修改。
三、实验结果及分析
1、检查在存储器低端的BIOS数据区的内容
（1）检查串行与并行端口
说明：检查后发现有四个串行端口，分别是03F8、02F8、03E8、02E8；并行端口也有四个，分别是03BC、03BC、0378、0278、9FC0
（2）检查系统设备
（3）检查键盘Shift状态
（4）检查显示状态
2、考察ROM BIOS （1）检查版本通告
（2）检查ROM BIOS数据
3、用D、R命令查看、显示内存和寄存器，可对寄存器内容进行修改
四、实验总结（心得、体会）
1、通过对检查在存储器低端的BIOS数据区的内容的查看，可以了解计算机的各种状态，而考察ROM BIOS可以鉴定计算机的出厂信息。
2、通过用D、R命令查看、显示内存和寄存器，可以了解计算机运行的过程步骤，并且可以通过偏移地址读取内容。
3、在读取时需要注意的是，在DEBUG显示中是低位至高位的显示，而我们需要的是高位至低位的显示方式，所以在操作时对于双字节的读取，需要将前后字节地址内容互换。
汇编语言实验报告
汇编语言实验报告实验一、汇编运行环境及方法、简单程序设计一、程序说明本程序用来比较两个字符串string1和string2所含的字符是否相同。
若相同’，否则显示‘No match’。
则显示‘Match在程序的数据段先定义两个字符串string1和string2，再定义两个字符串mess1’和‘Nomatch’。
再代码段比较字符串string1和string2，和mess2，分别代表‘Match通过比较判断是否相同。
若相同则显示‘Match’，否则显示‘No match’。
二、调试说明再EDIT中建立ASM文件，再用汇编程序对源程序汇编产生目标文件Obj，再用连接程序产生执行文件EXE。
再用Debug进行调试。
其中常用到的指令有:用-g命令来用运行程序，用-u命令来显示程序，用-d 命令来查看数据段的情况，-e或-f命令来修改需要改正的部分，用-t指令来逐步执行程序，用-r指令来查看寄存用器和修改寄存器的值，-q命令用来退出debug程序。
在这些命令的后面加上地址，可以将命令执行到相应的地方。
如用-g指令运行程序后，再用-u指令显示程序的执行借给如下:若将string2改为'Move the cursor backwards.'，程序的其他部分不做改动，执行结果:若将mov cx,25语句改成mov cx,24，结果为:此时少做了一次循环，得到的结果就不正确了。
实验二、用DEBUG编程:使用堆栈段将AX和BX的内容进行交换等一、程序说明本实验包括两个部分，第一个部分是将AX和BX的内容进行交换，并用堆栈作为两寄存器交换内容的中间存储单元;第二部分是用DEBUG的命令将存储器偏移地AH， 0BH，0CH，0DH，0EH。
在DEBUG状态址300H,304H连续单元顺序装入0 下送入给出的程序中。
第一个程序先将AX的内容进栈，然后将BX的内容赋给AX,再将出栈的内容赋给BX即可。
第二个程序是在进入debug后，用-a指令输入给出的程序，然用-r指令安要求修改内存的内容，再用-t指令逐步执行每条指令，看修改的内存内容对指令执行结果的影响。
汇编实验报告,(例文)
汇编实验报告,(例文)《汇编语言程序设计》实验报告2021年11月★★FGL实验一：汇编语言运行环境及方法、简单程序设计I：实验要求：1、绘制程序流程图2、结合你的调试过程，整理其中用到的debug命令的使用方法和效果截图，并解释每一步骤的结论3、调试中遇到的问题及解决方法 II：具体实验过程：a.程序流程图1、开始输入源程序根据实验步骤进行汇编比较string1与string2输出NO输出Match结束b.调试过程及debug命令使用方法·-u命令反汇编：·-g0b·-d0：查看数据段内容·-g：执行完程序显示结果根据数据段显示的数据内容可知，在；两字符串分别为"Movethecursorbackward."和"Movethecursordackward."，因而可根据debug命令中的-e将第二个字符串中的d修改为b则可使结果显示为MATCH!具体步骤如下：如下图所示，对内存中1436:0029的存储单元进行-e29命令修改的前后数据的显示，可看到已经将d修改为b，从而-g命令运行的结果是Match.（注:-a 和-f命令亦可修改数据区内容但使用时有一定的区别）·-q命令退出debug调试：·-t命令的单步调试：（该过程中IP不断变化着）实验二：用DEBUG编程:使用堆栈段将AX和BX的内容进行交换等I：实验要求：1、任务1的指令序列2、整理本次试验中用到的debug命令的使用方法及效果截图II：实验目的：1、熟练掌握DEBUG的常用命令，学会用DEBUG调试程序。
2、掌握数据在内存中的存放方式和内存操作数的几种寻址方式。
3、掌握简单指令的执行过程。
III：实验内容：任务一、设堆栈指针SP=2021H，AX=3000H，BX=5000H；请编一程序段将AX 和BX的内容进行交换。
请用堆栈作为两寄存器交换内容的中间存储单元，用DEBUG调试程序进行汇编与调试。
电子科技大学_汇编实验报告
电子科技大学计算机工程学院标准实验报告（实验）课程名称电子科技大学教务处制表电子科技大学实验报告实验一学生姓名：穆萨·图拉克学号：2012060090033 指导教师：实验地点：主楼A2-412 实验时间：19:00~一、实验室名称：二、实验项目名称：汇编源程序的上机调试操作基础训练三、实验学时：四、实验原理：（包括知识点，电路图，流程图）DEBUG 的基本调试命令；汇编数据传送和算术运算指令MASM宏汇编开发环境使用调试方法五、实验目的：1. 掌握DEBUG 的基本命令及其功能2. 学习数据传送和算术运算指令的用法3. 熟悉在PC机上编辑、汇编、连接、调试和运行汇编语言程序的过程六、实验内容：（介绍自己所选的实验内容）1. DEBUG命令的使用2. 程序的调试与运行3. 编写程序计算以下表达式:Z=(5X+2Y-7)/2设X、Y的值放在字变量V ARX、V ARY中，结果存放在字节单元V ARZ中。
七、实验器材（设备、元器件）：WinXP PC机，MASM,50 ，VisulASM软件平台。
八、实验步骤：（编辑调试的过程）1．编辑源程序，建立一个以后缀为.ASM的文件.2．汇编源程序，检查程序有否错误，有错时回到编辑状态，修改程序中错误行。
无错时继续第3步。
3．连接目标程序，产生可执行程序。
4．用DEBUG程序调试可执行程序，记录数据段的内容。
九、实验数据及结果分析：（实验运行结果介绍或者截图，对不同的结果进行分析）程序说明:功能：本程序完成Z=(5X+2Y-7)/2这个等式的计算结果求取。
其中X 与Y是已知量，Z是待求量。
结构：首先定义数据段，两个DB变量VARX与VARY（已经初始化），以及结果存放在VARZ，初始化为？。
然后定义堆栈段，然后书写代码段，代码段使用顺序程序设计本程序，重点使用MOV和IMUL以及XOR，IDIV完成程序设计。
详细内容见程序注释。
程序清单：DATA SEGMENTVARX DB10VARY DB10VARZ DB?DATA ENDSSTACK SEGMENT PARA STACKSTACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACKMAIN:MOV AX,DATAMOV DS,AXMOV AL,VARXMOV AH,VARYSAL AL,1SAL AL,1ADD AL,VARXSAL AH,1ADD AL,AHSUB AL,7SAR AL,1MOV VARZ,ALMOV AH,4CHINT21HCODE ENDSEND MAIN程序框图:结束调试说明：将汇编语言（.asm文件）通过masm命令转换为目标程序（.obj 文件），通过link命令转换为目标程序可执行程序（.exe文件）; 这次试验还要用-p参数以及d参数显示结果为：十、实验结论：（联系理论知识进行说明）通过本次实验，我们学习了解掌握了DEBUG 的基本命令及其功能，学习了数据传送和算术运算指令的用法，熟悉了在PC机上编辑、汇编、连接、调试和运行汇编语言程序的过程。
汇编实验报告6
汇编实验报告6汇编实验报告6引言：汇编语言是一种底层编程语言，它直接操作计算机硬件，提供了对计算机底层资源的更精确控制。
在本次实验中，我们将继续学习和实践汇编语言的相关知识，探索其在计算机系统中的作用和应用。
一、实验目的本次实验旨在加深我们对汇编语言的理解，并通过实践进一步掌握汇编语言的基本概念、语法和应用。
具体目标如下：1. 掌握汇编语言的基本指令和寻址方式；2. 理解和实现简单的汇编程序；3. 学会使用调试工具调试汇编程序。
二、实验环境本次实验使用的环境为Windows操作系统和MASM汇编器。
在实验开始前，我们需要确保已经正确安装了MASM汇编器，并配置好了相关环境变量。
三、实验过程1. 编写程序本次实验我们将编写一个简单的汇编程序，实现两个数相加并输出结果的功能。
首先，我们需要使用文本编辑器打开一个新的文件，并保存为.asm格式。
接下来，我们将按照汇编语言的语法规则，逐步编写程序。
2. 汇编程序的结构一个标准的汇编程序由三个部分组成：数据段、代码段和堆栈段。
在数据段中，我们定义了需要使用的变量和常量；在代码段中，我们编写了实际的汇编指令；而堆栈段则用于存储程序执行过程中的临时数据。
3. 汇编指令的使用在本次实验中，我们将使用一些常见的汇编指令，如MOV、ADD、SUB等。
这些指令用于操作寄存器、内存和立即数，实现数据的传输、运算和比较等功能。
4. 调试程序编写完汇编程序后，我们需要使用调试工具对程序进行调试，以确保程序的正确性。
调试工具可以帮助我们逐条执行程序，并查看寄存器和内存的变化，从而找出程序中的错误。
四、实验结果与分析经过编写和调试，我们成功地实现了两个数相加并输出结果的功能。
我们可以通过调试工具查看程序执行过程中寄存器和内存的变化，以验证程序的正确性。
同时，我们还可以对程序进行性能分析，了解其在不同输入情况下的执行效率。
五、实验总结通过本次实验，我们深入学习了汇编语言的基本概念和应用。
电子科技大学实验报告
图4-33
说明：图4-33右边列表中包括了所捕获的用户名密码按不同协议的分类情况，可以很清楚地看到IP为13的机器访问的某网络的用户名和密码（HTTP协议下）。
若是要嗅探在局域网内的某个web服务器的用户名密码，将ARP欺骗列表进行下修改。如图4-34、图4-35
图4-34
图4-35
说明：可以看到数据包在增加。而下端路由处没有显示（因为没有通过路由连出外网）
图4-20
图4-21
说明：在一台物理机上，有时因为配置虚拟机或多个网卡的情况下，会有多个网卡和对应的IP，网卡的选择根据所要嗅探的IP地址的范围决定。若需要探测的是的机器，则应该选择第二个网卡，进行绑定。
在filters按钮下可以选择嗅探的协议类型。如图4-22
图4-22
在configuration中的ARP标签中，可以设置是用本机真实IP和MAC地址参与还是使用伪装IP和MAC地址。若选用使用伪装IP和MAC地址，可以在此处填写上设定的IP地址及MAC地址，这样，在之后的欺骗中即或发现了可疑也无法追述到真实主机。如图4-23所示
假设一个网络环境中，网内有三台主机，分别为主机A、B、C。主机详细信息如下描述：
A的地址为：IP：
B的地址为：IP：
C的地址为：IP：
正常情况下A和C之间进行通讯，但是此时B向A发送一个自己伪造的ARP应答，而这个应答中的数据为发送方IP地址是（C的IP地址），MAC地址是BB-BB-BB-BB-BB-BB（C的MAC地址本来应该是CC-CC-CC-CC-CC-CC，这里被伪造了）。当A接收到B伪造的ARP应答，就会更新本地的ARP缓存（A被欺骗了），这时B就伪装成C了。同时，B同样向C发送一个ARP应答，应答包中发送方IP地址四（A的IP地址），MAC地址是BB-BB-BB-BB-BB-BB（A的MAC地址本来应该是AA-AA-AA-AA-AA-AA），当C收到B伪造的ARP应答，也会更新本地ARP缓存（C也被欺骗了），这时B就伪装成了A。这样主机A和C都被主机B欺骗，A和C之间通讯的数据都经过了B。主机B完全可以知道他们之间说的什么：）。这就是典型的ARP欺骗过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
