(完整版)电生磁习题(含答案)

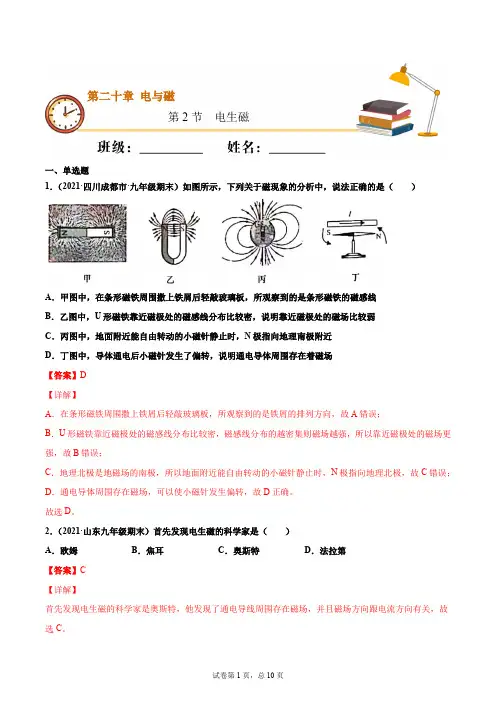

电生磁(基础练)(解析版)
第二十章电与磁第2节电生磁一、单选题1．（2021·四川成都市·九年级期末）如图所示，下列关于磁现象的分析中，说法正确的是（）A．甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，所观察到的是条形磁铁的磁感线B．乙图中，U形磁铁靠近磁极处的磁感线分布比较密，说明靠近磁极处的磁场比较弱C．丙图中，地面附近能自由转动的小磁针静止时，N极指向地理南极附近D．丁图中，导体通电后小磁针发生了偏转，说明通电导体周围存在着磁场【答案】D【详解】A．在条形磁铁周围撒上铁屑后轻敲玻璃板，所观察到的是铁屑的排列方向，故A错误；B．U形磁铁靠近磁极处的磁感线分布比较密，磁感线分布的越密集则磁场越强，所以靠近磁极处的磁场更强，故B错误；C．地理北极是地磁场的南极，所以地面附近能自由转动的小磁针静止时，N极指向地理北极，故C错误；D．通电导体周围存在磁场，可以使小磁针发生偏转，故D正确。
故选D。
2．（2021·山东九年级期末）首先发现电生磁的科学家是（）A．欧姆B．焦耳C．奥斯特D．法拉第【答案】C【详解】首先发现电生磁的科学家是奥斯特，他发现了通电导线周围存在磁场，并且磁场方向跟电流方向有关，故选C。
3．（2021·山东省青岛第二十六中学九年级期末）某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的指向如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。
下列结论中不合理的是（）A．由甲、乙两图可得电流可以产生磁场B．由乙、丙两图可得电流产生的磁场方向与电流方向有关C．由乙、丙两图可得电流产生的磁场强弱与电流大小有关D．由甲、乙、丙三图可得电流有磁效应【答案】C【详解】A．甲图中小磁针保持静止状态，乙图中通电后小磁针转动，由甲、乙两图可得电流可以产生磁场，故A不符合题意；BC．由乙、丙两图可得，电流方向改变后，磁场的方向也会发生变化，即电流产生的磁场方向与电流方向有关，但无法判断电流产生的磁场强弱与电流大小是否有关，故B不符合题意、C符合题意；D．由甲、乙、丙三图可得电流有磁效应，即任何通有电流的导线都可以在其周围产生磁场的现象，故D不符合题意。
(完整版)磁生电习题(含答案),推荐文档
磁生电习题（含答案）一、单选题(本大题共5 小题，共10.0 分)1.明以塑为接轴将两个玩电机的转轴连接起来，连接如图所示电路，开关S 闭合后，灯泡，下列说不确的（）A.甲、乙电机转动B. 甲电机相当于发电机C. 乙电机相当于电动机 D.将电源正负极对调，灯泡亮度发生改变2.微型电扇通电工作时，电机．图所示，微型电扇的插头连接小灯泡，用手快速动风叶时小泡光，此型电扇变成了发电．关于电机和发电机的工作原，列说法中正确的是（）A. 电动机的工作原理是电磁感应B. 电动机的工作原理是通电导线在磁场中受到力的作用C. 发电机的工作原理是电流的磁效应D. 发电机的工作原理是通电导线在磁场中受到力的作用3.图示是演示电磁学原理其应用的示意，以下说中正的（）A.利用甲实验的原理可制成丙装置B. 利用乙实验的原理可制成丁装置C. 丙装置可将内能转化为电能D. 丁装置可将机械能转化为电能4.是关电磁象的四个实验，下列说法正确的是（）A.图甲是研究发电机工作原理的实验装置B. 图乙实验说明通电导体周围存在磁场C. 图丙是探究磁铁磁性强弱的实验装置D. 图丁是探究电磁感应现象的实验装置5.如图所示的四实验中，能来说明电动工原理的（）A. B. C. D.二、多选题(本大题共3 小题，共9.0 分)6.下列说法中正确的是（）A.磁场的基本性质是对放入其中的磁性物体有力的作用B.磁场中某点的磁场方向是由放在该点的小磁针决定的C.电动机工作时，主要的能量转化是将电能转化为机械能D.导体在磁场中做切割磁感线运动时，导体中一定产生感应电流7.关于磁现象，下列说法中正确的是（）A.磁体上磁性最强的部分叫磁极B. 奥斯特实验说明导体周围存在着磁场 C. 地磁场的北极在地理的南极附近 D.发电机是利用电磁感应现象制成的8.关磁象下列说法中正确的是（）A.电动机能够把电能转化为机械能B. 奥斯特实验说明了导体周围存在磁场 C. 通电的酸、碱、盐水溶液周围会产生磁场D. 导体在磁场中做切割磁感线运动时，导体中就会产生感应电流三、填空题(本大题共8 小题，共16.0 分)9.通过两的物理学习，相信聪明的你定学到了很多物理识．还知道了很多物理学及他们物作的献．奥斯发现了．首示了电磁的联系；法拉发现了现象．进一揭示了与的联系，开了人类的电气时．10.图是小华同用微电扇研究“电磁转换实验：小华在微型电的插头处接一只发二极管用手旋转叶片发二极管发光，如题乙图所示，时微电扇同台（选“电动”或“发机”），其工原理是．11.同们做实验的装如图示闭合开关，先将导体b 水平向右移动，导体d 也之动起．可：实验装置左侧运用原是；验置右侧产生的现象在生中的用是（举-实例）．12.下表列出了一些材料制成的长1m、横截面积为1mm2的导线在20℃时的电阻值．导线银铜铝钨铁锰铜合金镍铬合金电阻R/Ω0.016 0.017 0.027 0.052 0.096 0.44 1.1根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用；假如要选用一根金属丝来做滑动变阻器的电阻丝，在铁丝和锰铜丝之间，你应选用．13.“醉美高铁”--合福线的开通给我们出行带来了便利，动车到站前先停止供电，由于，动车会继续向前运行，电机线圈随车轮转动并在磁场中切割磁感线产生感应电流，将能转化为电能，自动输入电网，达到节能的效果．14.小华发现电动玩具车内部都是电源、开关、电动机、指示灯各一个组成，为了探究玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合，转动车轮，指示灯发光，这一实验（能/不能）确定电动机与指示灯的连接方式，理由是，转动车轮产生的现象是现象．15.阅读《一度电的意义》，回答第38 题一度电的意义现代生活离不开用电，城市日常电力供应，或来自于水力发电站，火力发电站或来自核电站等等．你知道一度电可以做什么吗？你能发出一度电吗？到中国科技馆的科技与生活B 厅“居家之道”展区，看看“一度电的意义”这件展品，并体验一下，骑上单车，用力蹬车看看是否能发出一度电．或者转动手柄，通过LED 显示屏了解你的发电度数．电在生产和生活中有广泛的应用．统计数字表明：一度电可以炼钢1.25 至1.5 千克、织布8.7 至10 米、加工面粉16 千克、灌溉小麦0.14亩次、灌液化气10 瓶、制造啤酒15 瓶、采煤27 千克、生产化肥22 千克、洗衣粉11.8千克、供电车行驶0.86 公里…．我们每使用一度电，都要耗费掉一份人类赖以生存的自然资源．可别小看节约的这一度电．有了这一度电，一只10 瓦的灯泡可以连续照明100 小时，节能型家用电冰箱能运行两天，电动自行车能跑80 公里，1000 个市民可通话15 分钟，40 台电脑可工作1 小时…一度电使一千瓦电炉烧一个小时！使一千瓦水泵抽水约十三吨！有了这1 度电，普通电风扇能续运行15 小时，电视机能开10 小时，能将8 千克的水烧开，能用吸尘器把房间打扫5 遍，可用电炒锅烧两个美味的菜，可借助电热淋浴器洗一个非常舒服的澡…．许多人习惯于将所有电器的插头都插在插线板上，为的是用起来“省事”．您却不知道，这样做既存在安全隐患，还消耗了很多电能．“把电器插头都插在插线板上，下次用起来就很省事！”其实，这种做法在许多家庭都司空见惯，可您却不知道：不知不觉中很多电能就从我们的手指缝中溜走了．在关闭开关却插着插头的状态下，常用家电的待机能耗功率分别为：空调3.47 瓦，洗衣机2.46 瓦，电冰箱4.09 瓦，微波炉2.78 瓦，抽油烟机6.06 瓦，电饭煲19.82 瓦，彩电8.07 瓦，手机充电器1.34 瓦，显示器7.69 瓦，传真机5.71 瓦，打印机9.08瓦…．请根据上述材料，回答下列问题：（1）城市日常电力供应，来自于水力发电站，火力发电站或来自等．（2）1 度电能使额定功率为100W 的灯泡正常发光小时．（3）在科技馆里骑上单车发电和利用手摇发电机发电，都应用了的原理．（4）电能使用起来方便，清洁，但每发一度电，都要耗费掉一份人类赖以生存的自然资源．请你举出两条日常生活中节约用电的有效途径：①②．16.如甲乙两图所示，能说明电动机工作原理的是图．发电机是根据现象制成的．如图丙所示，在电磁铁正上方用弹簧挂着条形磁铁，当开关S 闭合后，在滑片P 由b 端向a 端滑动过程中，会出现的现象是小灯泡亮度（选填“增强” 或“减弱”），弹簧长度（选填“变长”或“缩短”）．四、实验探究题(本大题共1 小题，共6.0 分)17.如图所示是小华同学用微型电扇研究“电磁转换”的实验：（1）小华将微型电扇的插头接入家庭电路，电扇旋转，如图，工作过程甲所示．使微型电扇转动的工作原理是中，电扇将电能主要转化为能．（2）小华在微型电扇的插头处接一只发光二极管，用手旋转叶片，发现二极管发光，如图乙所示．此时微型电扇如同一台（选填“电动机”或“发电机”），其工作原理是．五、计算题(本大题共3 小题，共24.0 分)18.我们常常将看似无关的两个事物或现象联系起来，进行“类比”．“类比法”可以帮助我们理解概念、巩固知识，以下是两个“类比”学习案例：（1）将如图所示的“水路”模型类比基本电路，可以发现：①叶轮机在“水路”中的作用与下面哪个元件在电路中的作用相当？（）A．电源B．开关C．用电器D．导线②类比“水路“模型中“水压是使水管中水定向运动形成水流的原因”，我们很容易理解电压是使电路中定向运动形成的原因．（2）运用“类比法”，我们还可以将实验室交流发电机和直流电动机列表比较，请完成表中的三处填空（将答案直接写在横线上）．机种交流发电机直流电动机类比项工作原理不同构造两个铜环两个半环相同构造（定子）、线圈（转子）、电刷等19.如图1 所示，通电时导线下方小发生偏，改变电流方向时小磁针转方向．此说明通电导周围存在，且其方与有关．用如图2 示置进行如下实验：合关，让导体A 作左右运动，电流的指针；闭合开关让导体B 作上运动，电流的指针；断开开关，再让导AB 左右动电流表指针据这些现，可以得到的结论是．20.作如图所示的小实验，用手拨动小风扇叶片，带动转子转动，发光二极管会发光，微风电扇居然变成了“发电机”．发电，制作发光二极管的核心材料是机的工作原理是．磁生电习题（含答案）【答案】1. D2. B3. D4. D5. C6. AC7. ACD8. AC9.电流的磁效应；电磁感应10.通电导体在磁场中受力转动；机械；发电机；电磁感应11.电磁感应现象；电动机12.铝线；锰铜丝13.惯性；机械14.能；若电动机与指示灯串联的，拆去电池、闭合开关后，电动机、指示灯组成的电路是开路，指示灯不会发光；电磁感应15.核电；10；电磁感应现象；随手关灯，人走灯灭；用电器不用时关掉电源，不让其处于待机状态16.乙；电磁感应；增强；变长17.通电导体在磁场中受力转动；机械；发电机；电磁感应18.C；电荷；电流19.相反；磁场；电流方向；偏转；不偏转；不偏转；闭合电路一部分导体在磁场中做切割磁感线运动，可产生感应电流20.电磁感应；半导体【解析】1.解：闭合开，乙电机转动，乙带甲电机动选项确；闭合关，机转，乙电机相当电动机．选项正确；将正负极对，甲乙电转速不变，甲机产生的感应电流大不变，灯泡的实际功率变，亮不．选错误．故选．动机利用通电体磁场中会受到力动的原理．灯泡的亮度由泡的实功率定．本题考查电动机和发电机的工原理以泡亮度与实际率的关系，练掌握础解题关键．2.解：电扇里面有个小型的电动机，使微电转的工作原理是通导体在磁场力动；扇的内部有铁和圈当微型电扇的插头处接一只发二极管，线圈动，了割磁感线运动，故能生电流此时微电如同一台电机，原理就是电磁感应．选 B．电动机工作原理：通电磁场中受力转能转化是：电能转化为机械能；闭合电部分导体磁场中做切感线运动导体中就产生感应电流．本题考电动和发电机的作原理相对较单，属于基础题．3.解：甲探是电感应现象，是发电机理，而不是电动机，故 A 错；丁是发电的模型合题意；实验探究的是通电导体在场中受运现象，动机原理，故 B 错；故选．此题综合性较强解题时首先要弄清每个图所研究的是哪些验或现象，然进．电机是将电能转化为机械能的它在工作要消耗电能，此解题观察图有电源是此题的解题关键．4.解：图中有电池是电动理，故 A 错误；斯实验，说明通电导线围存在磁场，故 C 误；图没有池，是电磁感应现象实验，D 正．故选：发电机原图描述了线圈给外的用电器供；动机原理图描了电源给圈电；电感应现象置图没有电池；磁对电流的用装置有池．教中重要验装图采用对比记的方认真识记，包括实验装的名称、明的原理、重要的用等．5.解：是斯特实验，小磁针指针偏转说明电导体围有场，符题意；是研究电铁的磁性强的影因素不符合题意；电路中有电流，通导线圈受到磁场作用发运动，符合题意；故 C．电动机工作原理是：电体在磁场中受力的作用．正确分个选项研究的什么问题，再做回．本题及内容有电流磁效应、电动的原和发机的原．注意电磁感应和通电导在磁场中力运动装的不，前者外没电源，后者外部有电源．6.解：A、磁体的周围存在磁场，磁场的基本性质是对放入其中的磁性物体有力的作用，故 A 正确；B、放在磁场中某点的小磁针 N 所指的方向，就是该点的磁场方向，但磁场方向不是由小磁针决定，故 B 错误；C、电动机工作时，主要的能量转化是将电能转化为机械能，故 C 正确；D、只有闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流，故 D 错误．故选 AC．（1）磁体的周围存在磁场，磁场的基本性质是对放入其中的磁体有力的作用；（2）利用小磁针可显示某点的磁场方向，但磁场方向不是由小磁针决定；（3）电动机工作时将电能转化为机械能；（4）闭合电路的一部分导体在磁场中切割磁感线时，会产生感应电流．本题考查了磁场的性质与方向、电动机的原理、产生感应电流的条件等，综合性较强，但总体难度不大．7.解：A、磁体上磁性最强的部分叫磁极，该选项说法正确；B、奥斯特实验说明通电导体周围存在着磁场，不通电的导体周围没有磁场，该选项说法不正确；C、地磁场的北极在地理的南极附近，地磁场的南极在地理的北极附近，该选项说法正确；D、发电机是利用电磁感应现象制成的，该选项说法正确．故选 ACD．（1）磁体上磁性最强的部分叫做磁极，一个磁体上有两个磁极，分别叫南极和北极．（2）奥斯特实验说明通电导体周围存在着磁场，当电流方向改变时，小磁针偏转方向改变，电流的磁场方向与电流方向有关．（3）地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理的北极附近．（4）闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生感应电流，这种现象就是电磁感应现象．本题考查了电和磁的基本内容，属于基本知识的考查，比较简单．8.解：电动机，即通电能，是耗电能产生械能，故是将电能化为机械能装置该选项确；酸、碱盐水溶液是导体，通酸、碱、盐水溶液周围产生磁场，故项确；闭合路的部分导体场中做切割磁感线运动，在电路中才会产生应电流，该错误；故选 C．解答题需掌握：电动机即通能，是将电能转为机械的装置；奥斯特验说了通电导线周存在磁场；闭电的分导体在磁场中做割磁感线的运动时电路中才会产生感应电．电动机发机奥斯实验以及电感应现等知识，都一定的相似需要我们在学习中重点区分．9.解：奥斯特发现了电流的磁，次揭了电和磁的联法拉第发现了电磁感应现象，进一步示了和磁的系，导了电机的明．故答案为：电流磁效应；磁感．奥斯特发现通电导体周存在磁；法拉第发现电磁感，电磁感现象就是发电机的原理．本题考了与磁的关系、磁感应象的应用及其发现者，于本知．10.解：电扇里有个小型的电动，使微型扇转动工作原理是通电导体在磁场中力转动；时能量转为能转化机械．电扇内部有磁铁线圈，当微型电扇的接一只发光二极管线圈转动，做了磁感的运动，能产生电流；此时微型电扇如一台发电，原就电磁感应．故答：通导体在场受力转动；机械；发电机；磁感应．电动的工作原理：电导体在磁场中受力转动；能量转电能为机械能；闭合电路的部分导体在磁场中做切感线运动，体就会产感电．本查电动机和发电的工作原理，相对较单，属于基题．11.解：由题干图知：闭合开关，将导 ab 水平移，此时相当闭合电路的部导体磁中做切割磁感线运，故导体中会有感应电产生，此时 b 当于电；cd 相当于放磁场中的通电导体故d 受力运动；故实验装置左侧用的理是：电磁感应；验装置右侧现象在生活的应用是电动机．故案为：电磁感应象，动机．掌电磁现象，以及流电动机原理是解题的关键；由题干中电路的结构和点可以看出实理和目的．电磁和磁场通电导体的作其主区别在于前者为因而生电，后者因通而动所以电路构是不同的．12.解：若架设一条输电线路，我们应该选择电阻小的导线，在长度和横截面积不变时，选择电阻率小的，即选铝；做滑动变阻器的电阻丝，要选择电阻率大的，利于改变电路电阻，故选锰铜丝；故答案为铝丝，锰铜丝．根据导体的电阻大小与导体的长度、横截面积和材料有关：①材料和横截面积相同的导体，长度越大，电阻越大；②材料和长度相同的导体，横截面积越小，电阻越大；③长度和横截面积相同的导体，材料不同，电阻不同；根据实际需要进行选择材料．根据实际需要选择导体材料时，要结合影响电阻大小的因素，利于控制变量法进行选择．13.解：停止供电后，列车仍能前进是因为高速行驶的列车具有惯性，会保持原来的运动速度继续前进；电机线圈转动中由于切割磁感线而在线圈中产生了感应电流，将列车的机械能（动能）转化为了电能．故答案为：惯性；机械．（1）一切物体均有惯性，惯性是指物体具有的能保持原来的运动状态的性质；（2）当闭合回路中的部分导体切割磁感线时，会在闭合回路中产生感应电流，即将机械能转化为电能．本题为结合物理情景考查物理知识的题型，该题型为常见题型，其特点为考查面较广但一般难度不大．14.解：转动车轮，车轮带动电动机转动，电动机变成了发电机，转动车轮，车上的指示灯还能发光，说明此时电动机、指示灯构成闭合回路，故电动机与指示灯是并联的；如果电动机与指示灯是串联的，拆去电池、闭合开关后，电动机、指示灯组成的电路是开路，指示灯不会发光．转动车轮产生的现象是电磁感应现象．故答案为：能；若电动机与指示灯串联的，拆去电池、闭合开关后，电动机、指示灯组成的电路是开路，指示灯不会发光；电磁感应．串联的各电路元件相互影响，不能独立工作，并联的各电路元件互不影响，能独立工作；根据题意与实验现象判断灯泡与电动机的连接方式．本题考查了判断元件的连接方式，知道串并联电路的特点、根据题意即可解题．15.解：（1）城市日常电力供应，来自于水力发电站，火力发电站或来自核电；（2）1 度电=1 千瓦时=1KW•h，100W=0.1KW，根据P= 得t= = =10h；（3）发电机的原理是电磁感应现象；（4）常见的节约用电的方法有：随手关灯，人走灯灭；用电器不用时关掉电源，不让其处于待机状态．故答案为：（1）核电；（2）10；（3）电磁感应现象；（4）①随手关灯，人走灯灭；②用电器不用时关掉电源，不让其处于待机状态．（1）发电的种类：水力发电、火力发电、核电、风力发电；（2）根据 W=Pt 算出时间；（3）发电机的原理是电磁感应现象；（4）根据常见的节约用电的方法进行解答本题考查了学生根据题中信息解答问题的能力，是一道中等题．16.解：（1）电动机是根据通电导体在磁场中受力的原理制成的，电路中有电源，故应为图乙；发电机是根据电磁感应原理制成的，电路中无电源，为图甲；（2）读图可知，当滑片 P 从b 端到a 端滑动过程中，变阻器的阻值变小，电路中的电流变大，因此，电磁铁的磁性变强；电流从螺线管的下端流入，上端流出，右手握住螺线管，使四指指向电流方向，则螺线管的上端为 N 极．根据异名磁极相互吸引可知，条形磁铁与电磁铁的相互作用为吸引，当电磁铁的磁性变强时，吸引力变大，则弹簧长度变长．故答案为：乙；电磁感应；增强；变长．（1）电动机是根据通电导体在磁场中受力的原理制成的，发电机是根据电磁感应原理制成的；（2）根据滑动变阻器的变化，可判断电流大小的变化，知道电流越大，螺线管的磁性越强．先根据电流的方向，利用安培定则可判断螺线管的极性，再根据磁极间的相互作用可判断与条形磁体的作用力，进而判断弹簧长度的变化．本题考查了电动机和发电机的原理，同时还将通电螺线管的判断、磁极间的相互作用、电路的动态变化进行了有机的结合，难度虽然不大，但环环相扣，应细心作答，才不会颠倒出错．17.解：（1）电扇里面有一个小型的电动机，使微型电扇转动的工作原理是通电导体在磁场中受力转动；此时能量转化为电能转化为机械能．（2）电扇的内部有磁铁和线圈，当微型电扇的插头处接一只发光二极管，线圈转动时，做了切割磁感线的运动，故能产生电流；此时微型电扇如同一台发电机，原理就是电磁感应．故答案为：（1）通电导体在磁场中受力转动；机械；（2）发电机；电磁感应；（1）电动机的工作原理：通电导体在磁场中受力转动；能量转化是：电能转化为机械能；（2）闭合电路的部分导体在磁场中做切割磁感线运动，导体中就会产生感应电流．本题考查电动机和发电机的工作原理，相对比较简单，属于基础题．18.解：（1）①叶轮机将水的机械能转化为了其他的能量，类似于电流流过用电器时将电能转化为其他形式的能，故叶轮机与用电器类似，故选 C．②类似于水的流动时两端要有水压，电流的形成因为电路的两端有电压而使电荷产生了定向移动，从而形成了电流，故答案为电荷，电流．（2）交流发电机是利用了电磁感应原理将机械能转化为电能，而电动机是利用了磁场对通电导体力的作用，使线圈转动将电能转化为机械能；发电机和电动机构造上都有定子、线圈和电刷组成，但交流发电机为两个闭合铜环，而直流电动机为两个半环，故答案如下表：机种交流发电机直流电动机类比项工作原理电磁感应原理磁场对通电导体有力的作用不同构造两个铜环两个半环相同构造磁体（定子）、线圈（转子）、电刷等（1）①叶轮机可以将水的能量转化为其他形式能，故与电流做功类似可以将电能转化为其他形式的能；②电压可以使电路中电荷产生定向移动形成电流，类似于水路模型中的水压使水管中的水定向运动形成水流；（2）发电机原理为电磁感应，是将机械能转化为电能的装置；电动机是将电能转化为机械能的装置，利用了通电导体在磁场中受力使转子转动；构造上两种电器均有定子、转子及电刷，但交流发电机直接由两个铜环相连，而直流电动机为了让转子能持续转动，故只让线圈在半个周期内受力，故采用了两个半环．类比法为学习物理中常用的方法，通过类比可以更好的掌握新知识，故要学会应用这种方法．19.解：相；磁场；电流向；闭合开关让导体在磁中左右运动，电流表指针生偏，电路中有流保持电路闭合，让体竖直上下动时导体没有切割磁线，电流表的指不偏，表体中无应电流；断开开关，再让导体 AB 左右运动，电流表指针不偏转．据些现象，可以得的结论：闭合路的一部分导体磁场中做割磁感线运动时导体中有感应流产生．实，开闭合小发生偏，说明通电导体围存在着磁，当改变电流方向时，小磁针转方向改变，电流的磁场方向与方向有关；偏转；不偏转；转；闭合路的一部导体磁场切割磁感运动时，导体中有应电流产生．此题中再现了斯特的过程分析，小磁针偏转说明了通电周围存在磁场，电流改变，小磁针偏转方向也改变又进一步明了流的场方与流的方有系；生应流的条件：闭合的分导体在磁中做割磁感运动，导体中有感应电流产；感应电流方向跟切割磁感线方向、场方向有关．本题考查了的性质对放在磁中的体有力用电流围存着磁场场的方与电流方向有关；通过实验现象，结产生感应电流的件和应电流的方向的影响因素．20.解：（1）电风扇里装的是电动机，其构造中是由磁场和线圈组成的，故若转动电动机的线圈时，线圈恰好在磁场中做切割磁感线运动，故此时会产生电流，该现象实际就是电磁感应现象；（2）发光二极管由半导体材料制成．故答案为：电磁感应；半导体．（1）风扇里的主要部件是电动机，电动机是通入电流能转动的，但此题并没有给电动机通电，而电让电动机的转子转动，结果产生了电流，对灯泡供电，使灯泡发光了，。
电生磁习题附答案
电生磁习题附答案电生磁习题附答案电生磁现象是物理学中的一个重要概念，它揭示了电流与磁场之间的密切关系。
通过解答一些电生磁习题，我们可以更好地理解这一概念。
以下是一些常见的电生磁习题及其答案，希望对你的学习有所帮助。
1. 问题：当电流通过一根导线时，会不会产生磁场？为什么？答案：是的，电流通过导线时会产生磁场。
根据安培定律，电流产生的磁场的大小与电流的大小成正比，与导线到电流的距离成反比。
这是因为电流中的电子在运动时会产生磁场，从而形成一个闭合的磁力线环绕导线。
2. 问题：电磁铁是如何工作的？答案：电磁铁是由一个线圈和一个铁芯组成的。
当通过线圈的电流增加时，线圈产生的磁场会使铁芯磁化，从而形成一个强磁场。
当电流停止时，铁芯失去磁化，磁场也会消失。
3. 问题：电磁感应是什么？答案：电磁感应是指当导体中的磁场发生变化时，会在导体中产生感应电流的现象。
这是由法拉第电磁感应定律描述的，该定律表明磁场的变化率与感应电动势成正比。
4. 问题：什么是电磁感应定律？答案：电磁感应定律是指当一个导体中的磁场发生变化时，导体中会产生感应电动势。
感应电动势的大小与磁场变化率成正比，与导体的长度和磁场的方向有关。
5. 问题：什么是楞次定律？答案：楞次定律是描述电磁感应现象的一个重要定律。
根据楞次定律，感应电流的方向总是使产生它的磁场发生变化的方式相反。
这意味着感应电流会产生一个磁场，与原始磁场相互作用，从而抵消磁场的变化。
6. 问题：什么是电磁波？答案：电磁波是由电场和磁场相互作用而产生的一种能量传播方式。
电磁波包括无线电波、微波、红外线、可见光、紫外线、X射线和γ射线等。
它们以光速传播，具有波长和频率的特性。
7. 问题：什么是电磁谱？答案：电磁谱是将电磁波按照波长或频率进行分类的图表。
它包括无线电波、微波、红外线、可见光、紫外线、X射线和γ射线等不同波长或频率的电磁波。
通过解答以上电生磁习题，我们可以更好地理解电流与磁场之间的关系，以及电磁感应和电磁波的原理。
电生磁(含答案)
电生磁一、单选题(共8道，每道10分)1.下列说法不正确的是( )A.不管小磁针的位置如何，磁场对放入其中的小磁针一定有力的作用B.闭合电路的一部分导体在磁场中运动时，导体中就一定会产生感应电流C.在磁体周围撒一些铁屑，每一粒铁屑被磁化后都可看成是小磁针D.奥斯特实验表明，通电导线周围存在磁场答案：B解题思路：A：磁场的基本性质是对放入其中的小磁针产生力的作用，故A正确，不符合题意；B：产生感应电流的条件是闭合回路的一部分导体做切割磁感线的运动，如果不切割磁感线，导体中不会产生感应电流，故B错误，符合题意；C：把铁屑洒在磁铁周围，铁屑被磁化，可看成小磁针，小磁针在磁场中会受到力的作用，其N极的指向就是受力的方向，故C正确，不符合题意；D：奥斯特实验表明通电导线周围存在磁场，揭示了电与磁之间的联系，故D正确不符合题意。
故选B。
试题难度：三颗星知识点：电生磁2.小明在学习电与磁的知识后，标出了如图所示四种情况下磁体的磁极（小磁针的黑端为N 极），其中正确的是( )A. B.C. D.答案：C解题思路：同名磁极相互排斥，异名磁极相互吸引，故A、D错误；B选型中根据安培定则可以判断出通电螺线管左端为N极，右端为S极，根据同名磁极相互排斥，故B错误；C选项中根据安培定则可以判断出通电螺线管上端为N极，下端为S极，故C正确。
故选C。
试题难度：三颗星知识点：安培定则3.下图所示的四个图能正确地表示出通电螺线管极性与电流方向关系的是( )A. B.C. D.答案：C解题思路：右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极，故C正确。
试题难度：三颗星知识点：安培定则4.小金设计了一个如图所示的线圈指南针，将它放入盛有食盐水的水槽中（铜片和锌片分别与线圈两端相连后放入食盐水构成了化学电池，铜片为正极，锌片为负极），浮在液面上的线圈就能指示方向了。
关于该装置的分析错误的是( )A.线圈周围的磁场与条形磁铁的磁场相似B.线圈能够指示方向是因为存在地磁场C.利用该装置可以判断磁铁的南北极D.交换铜片和锌片位置不会改变线圈的磁极答案：D解题思路：铜片为正极，锌片为负极，而与上面的线圈相连时，该线圈相当于一个通电螺线管，故其外部磁场与条形磁铁的外部磁场相类似；在地磁场的作用下可以指示方向；利用磁极间的相互作用可以判断磁铁的南北极，故A、B、C说法正确，不符合题意；通电螺线管的磁极与电流的方向和线圈的绕法有关，故交换铜片和锌片位置，相当于改变了电流的方向，故该线圈的磁极方向会改变，故D错误，符合题意。
20.2 电生磁(原卷+解析)
20.2 电生磁1. (2019·武汉)如图所示，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是( )A. 小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端B. 小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端C. 小磁针甲和小磁针乙静止时N极均指向右端D. 小磁针甲和小磁针乙静止时N极均指向左端2．如图所示，甲、乙两线圈宽松套在光滑的玻璃棒上，并可以自由滑动．当电路闭合时，两螺线管将( )A．互相吸引，距离变近B．互相排斥，距离变远C．先向中间吸引，然后向两边排斥D．没有相互作用3．(2019·山西)小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，让它漂浮在水面，制作指南针。
如图所示，该指南针的南极（S）应标在泡沫板的( )A．a处B．b处C．c处D．d处4．如图所示有条形磁铁和电磁铁，虚线表示磁感线，磁极甲、乙、丙、丁的极性依次是( )A．S、N、S、S B．N、N、S、NC．S、S、N、N D．N、S、N、N5．(2019·北京) （多选）某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。
下列结论中合理的是()A．由甲、乙两图可得电流可以产生磁场B．由甲、乙两图可得电流产生的磁场的方向与电流方向有关C．由乙、丙两图可得电流产生的磁场的强弱与电流大小有关D．由乙、丙两图可得电流产生的磁场的方向与电流方向有关6．(2019·赤峰)如图所示，开关闭合后，小磁针N极( )A．指示方向不变B．向左旋转90°C．旋转180°D．向右旋转90°7. (2019·安徽)直线电流周围磁场的磁感线分布和磁场方向的判定方法如图所示。
将一枚转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间()A. 若电流方向从南向北，则小磁针顺时针偏转B. 若电流方向从北向南，则小磁针逆时针偏转C. 若电流方向从东向西，则小磁针不发生偏转D. 若电流方向从西向东，则小磁针不发生偏转8．（2019·益阳）关于条形磁体、地磁场和通电螺线管的磁场，下面四图描述错误的是( )9. (2019·铜仁)某同学学习磁现象后，画出了以下四幅图，其中正确的是( )N10.（2019·成都A卷）如图所示.用细线悬挂的磁体AB，磁极未知。
20.2电生磁练习题(含参考答案)
第2节、《电生磁》练习题班级：姓名：完成情况：一、填空题1.（云南中考）奥斯特实验证明，通电导线周围存在，地球本身就是一个磁体，我们手里的小磁针水平静止时北极指向地理（填“南”“北”）极附近。
2.如图所示，甲、乙两图可以得出的结论：通电导线周围有；由乙、丙两图可以得出的结论：。
3.（成都中考）在探究“通电螺线管周围的磁场方向”的实验中，在螺线管附近放置了一枚小磁针，通电后小磁针静止时的指向如图所示，图中螺线管的左端为极，小磁针的A端为极。
第3题图第4题图4.在如图所示的实验装置中，玻璃球内的两根导线相距很近但不接触，小磁针处于静止状态，当用酒精灯把玻璃球加热到红炽状态时，小磁针发生了偏转。
根据实验现象可知，玻璃在高温下变成了，此时小磁针的极将转向螺线管。
小磁针与螺线管之间的相互作用是通过发生的。
二、选择题5.（桂林中考）如图所示，在探究通电螺线管外部的磁场分布实验中观察到小磁针指向正确的是( )A B C D6.（湖南永州中考）通电螺线管中的电流方向和螺线管周围磁感线的分布如图所示，其中正确的是( )A B C D7.（内蒙古辽通中考）如图所示，甲、乙两线圈宽松地套在光滑的玻璃棒上，可以自由移动。
当开关S闭合时，两个线圈将会( )A.静止不动B.相互吸引C.相互排斥D.不能确定。
三、作图题8.如图所示，为通电螺线管和小磁针静止时的情形，请在图中标出电流方向、通电螺线管的磁极名和小磁针的磁极名。
第8题图第9题图第10题图9.如图所示，根据小磁针静止时的位置，标出电磁铁的磁极和电源的正负极。
10.请在图中画出通电螺线管的绕法及磁感线的方向．四、实验题11.（湖南长沙中考）在做“探究通电螺线管外部磁场的方向”的实验时，小明在螺线管周围摆放了一些小磁针。
（1）通电后小磁针的指向如图甲所示，由此可以看出通电螺线管外部的磁场与磁体磁场相似。
（2）小明改变螺线管中的电流方向，发现小磁针转动180°，南北极所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线管中的方向有关。
初三物理电与磁题20套(带答案)及解析
初三物理电与磁题20套(带答案)及解析一、电与磁选择题1．以下是对电与磁部分四幅图的分析，其中错误的是（）A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），A不符合题意。
B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，B 不符合题意。
C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，C不符合题意。
D、动圈式话筒是根据电磁感应原理工作的，D错误，符合题意。
故答案为：D。
【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．4．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。
(完整版)《20.2电生磁》专题练习题
《20.2电生磁》专题练习题知识点回顾：1、奥斯特实验证明：通电导线周围存在。
2、磁场的方向与的方向有关。
3、电流的磁效应：通电导线的周围存在与的方向有关的，这种现象叫做电流的效应。
3、把导线绕在圆筒上，做成螺线管，也叫线圈，在通电情况下会产生。
通电螺线管的磁场相当于磁体的磁场，通电螺线管的两端相当于条形磁体的两个。
其两端的极性跟方向有关，电流方向与磁极间的关系可由定则来判断。
4、安培定则：用手握螺线管，让弯向螺线管中方向，则指所指的那端就是螺线管的极（N极）。
专题练习：一、选择题1、第一位发现电流磁效应的科学家是( )A. 奥斯特B. 赫兹C. 麦克斯韦D. 法拉第2.如右图所示,小华把一个螺线管沿东西方向水平悬挂起来,然后给导线通电,他能够看到的现象是:通电螺线管( )A. 转动后停在任意位置B. 转动后停在南北方向上C. 不停地转动下去D. 仍保持在原来位置上3. 如右图所示,甲、乙为条形磁体,中间是一个电磁铁,虚线是表示磁极间磁场分布情况的磁感线。
则可以判断图中A、B、C、D四个磁极依次是( )A. S、N、S、SB. N、S、N、NC. N、N、S、ND. S、S、N、S4. 如右图所示电路,将S闭合后,下列说法正确的是()A. 电磁铁左端为N极B. 向左移动滑片P,电磁铁磁性减弱C. 小磁针静止时,A端为N极D. 小磁针静止时,B端为N极5.小文制作了一个通电螺线管，他开关S闭合后,小磁针静止时的指向如右图所示。
由此可知( )A. a端是通电螺线管的N极,c端是电源负极B. a端是通电螺线管的N极,c端是电源正极C. b端是通电螺线管的N极,d端是电源负极D. b端是通电螺线管的N极,d端是电源正极6. 下图中对于通电螺线管极性的标注正确的是 ( )A. B. C. D.7. 如右图所示为实验室内一台非铁性物质制成的天平，小虎在天平左盘中的A是一铁块，B 是电磁铁。
未通电时天平平衡，给B通以图示方向的电流(a端接电源正极，b端接电源负极)，调节线圈中电流的大小，使电磁铁对铁块A的吸引力大于铁块受到的重力，铁块A被吸起。
【物理】 电与磁练习题(含答案)
【物理】电与磁练习题(含答案)一、电与磁选择题1．如图所示，闭合开关S，弹簧测力计的示数增大．下列分析正确的是A. c端是S极，a是电源的正极B. c端是N极，a是电源的负极C. 若滑动变阻器的滑片向右滑动，弹簧测力计示数增大D. 若将电源正负极接线的位置对调，弹簧测力计示数增大【答案】B【解析】【解答】解：A、闭合开关S，弹簧测力计的示数增大，由于此题下端为S极，并且弹簧测力计的示数变大，因为异名磁极相互吸引，同名磁极相互排斥，所以电磁铁的上端为N极．故A错误；B、由上述可知因为电磁铁的上端为N极，下端为S极，由安培定则可知，电流从电磁铁的上端流入，故电源b端为正极，a端为负极．故B正确；C、若滑动变阻器的滑片向右滑动，滑动变阻器的电阻增大，电路中的电流变小，电磁铁的磁性变小，对上方的磁体的吸引力变小，所以弹簧测力计示数变小，故C错误；D、若将电源正负极接线的位置对调，电磁铁的磁性强弱不变，极性相反，则c端变为S 极，与磁体相互排斥，故弹簧测力计的示数变小．故D错误．故选B【分析】首先要明确电磁铁磁性强弱的影响因素：有无铁芯、电流大小、线圈匝数的多少．①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化，进而确定电流变化，判断出滑动变阻器的滑片移动，电路中电阻的变化，知道磁体的下端为S极和弹簧测力计的示数增大，根据磁体间的相互作用规律，从而可以判断出电磁铁的磁极极性．②知道电磁铁的磁极极性，可利用安培定则判断出电磁铁中电流的方向，从而可以确定电源的正负极．③根据滑动变阻器滑片的移动引起电流的变化，再判断出电磁铁磁性强弱的变化，可从而以确定弹簧测力计示数的变化．④磁感线方向不影响电磁铁磁性强弱的变化，但是电磁铁的极性相反，利用磁极之间作用规律，从而确定弹簧测力计示数的变化2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．图为某品牌共享电单车，其涉及到的物理知识正确的是（）A. 没有网络传递信息，是无法实现手机扫二维码开锁的B. 车座成马鞍型，增大了人与车座的受力面积，压强增大C. 车胎上有凹凸不平的花纹，可以减小与地面的摩擦力D. 后轮上的电动机，利用电磁感应原理将电能转化为机械能【答案】 A【解析】【解答】A. 手机扫二维码开锁时，通过电磁波及网络传递信息，当服务器接收到付费后，才会开解，所以没有网络传递信息，是无法实现手机扫二维码开锁的，A符合题意；B. 车座成马鞍型，增大了人与车座的受力面积，减小压强，B不符合题意；C. 车胎上有凹凸不平的花纹，是用增大接触面粗糙程度的方法增大摩擦力，C不符合题意；D. 后轮上的电动机，利用通电导线在磁场受力的原理将电能转化为机械能，D不符合题意；故答案为：A。
初中九年级物理电生磁练习题含答案
初中九年级物理电生磁练习题含答案学校：__________ 班级：__________ 姓名：__________ 考号：__________1. 如图所示是云层之间闪电的模拟图，图中A、B是位于南、北方向带有电荷的两块雷雨云，在放电的过程中在两云层的尖端之间形成了一个放电通道，发现位于通道正上方的小磁针N极转向纸里，S极转向纸外，则下列说法正确的是（）A.A、B带同种电荷B.A带正电C.B带正电D.放电过程中，电荷量转化为内能、光能等2. 1820年，丹麦物理学家奥斯特第一个发现了电与磁之间的联系．他证实电流周围存在着磁场的实验是图中的（）A. B.C. D.3. 通电螺线管两端的极性决定于（）A.电流的强弱B.电流的方向C.线圈的匝数D.以上三个因素4. 如图所示的四幅图中，用来研究通电直导线的周围存在磁场的实验装置是（）A. B.C. D.5. 如图所示，用铜导线穿过一块硬白纸板绕成螺线管，给螺线管通入电流．将小磁针放在纸板上不同的位置，包括螺线管内部．如图为小磁针N极（深色一端为N极）在各个位置静止时的指向，则（）A.螺线管左端是N极，右端是S极B.螺线管外面的磁感线从左到右C.螺线管内部的磁感线从左到右D.螺线管内部没有磁感线6. 如图所示，小车上放有一条形磁铁，右侧有一螺线管，闭合开关，下列判断正确的是（）A.通电螺线管的左端为S极B.小车受到电磁铁斥力作用，向左运动C.滑片P向右移动，电磁铁的磁性减弱D.通电螺线管外A点的磁场方向向左7. 丹麦物理学家奥斯特（）A.首先发现了电流周围存在磁场B.首先发现了电磁感应现象C.首先发现了电流的热效应D.首先发现了通电导体在磁场中受到力的作用8. 沿东西水平方向，上下放置的水平长直导线，分别通以大小相等，方向相反的电流，且O点位于两导线之间，如图所示．下列哪一个为O点的磁场方向（）A.向东B.向西C.向南D.向北9. 如图所示，木制小船模型漂浮在静止的水面上，船上安装了一只电磁铁，船头A指向东，若接通开关S，则小船将会在水平面内自由转动，当小船再次处于静止状态时，船头A指向________A.东B.南C.西D.北．10. 下列说法不正确的是A.A实验说明通电导体周围存在磁场B.B实验中导体沿磁感线方向运动就会产生电流C.C中通电螺线管的磁性两端最强D.D中对调磁铁的两极可以改变导体ab运动方向11. 如图所示，当开关S闭合时，通电螺线管的左端为________极．12. 奥斯特实验说明了________；通电螺线管附近小磁针如图所示，则电源的a端是________极（选填“正”或“负”）。
九年级物理全册20.2电生磁课后习题(含答案)
第2节电生磁知能演练提升能力提升1.如图所示,通电螺线管周围的小磁针静止时,小磁针指向不正确的是()A.aB.bC.cD.d2.如图所示,闭合开关后,A点磁场方向向左的是()3.如图所示,当闭合开关S后,通电螺线管Q端附近的小磁针N极转向Q端,则()A.通电螺线管的Q端为N极,电源a端为正极B.通电螺线管的Q端为N极,电源a端为负极C.通电螺线管的Q端为S极,电源a端为正极D.通电螺线管的Q端为S极,电源a端为负极4.(2017·山西中考)小明在一块有机玻璃板上安装了一个用导线绕成的螺线管,在板面上均匀撒满铁屑,通电后轻敲玻璃板,铁屑的排列如图所示。
下列说法正确的是()A.图中P、Q两点相比,P点处的磁场较强B.若只改变螺线管中的电流方向,P、Q两点处的磁场会减弱C.若只改变螺线管中的电流方向,P、Q两点处的磁场方向会改变D.若只增大螺线管中的电流,P、Q两点处的磁场方向会改变5.如图所示,将一根导线弯成圆形,在其里面放置一个小磁针,通电后,小磁针的N极将()A.向纸里偏转B.向纸外偏转C.静止不动D.无法判断6.如图所示,两个线圈套在同一玻璃棒上,各自能自由滑动,S闭合时,这两个线圈将会()A.向左右分开B.向中间靠拢C.都静止不动D.先向左右分开,后向中间靠拢7.如图所示,闭合开关使螺线管通电,可以观察到左边弹簧,右边弹簧。
(均选填“伸长”“缩短”或“不变”)8.为了确定标示不清的铅蓄电池的正、负极,某同学将该电池和一螺线管相连,闭合开关S后,小磁针静止时的指向如图所示,由此可以判断a端是通电螺线管的极,c端是铅蓄电池的极。
9.下图为永磁体A和通电螺线管B之间的磁场分布。
请根据图中磁感线的方向标出永磁体A右端的磁极和螺线管B中电源的“+”“-”极。
10.根据已知的信息,绕制下列四幅图中的螺线管。
★11.如图所示,将一根直导线放在静止小磁针的正上方,并与小磁针平行。
接通电路后,观察到小磁针偏转。
(完整word版)电生磁练习题
课标引领电生磁1．电流的磁效应２．通电螺线管的磁场的特点3．通电螺线管的磁极与电流方向的关系。
1．奥斯特实验表明，通电导线周围存在，证明了电和磁之间是相互的． 2．通电螺线管外部的磁场和形磁体外部的磁场一样，它的两端分别是极、极．当改变螺线管中的电流方向时，螺线管的两磁极3．小丽同学利用如图9-7所示的装置研究磁和电的关系，请仔细观察图中的装置、操作和现象，然后归纳出初步结论．比较甲、乙两图可知：；比较乙、丙两图可知：．4．如图9-8，当开关闭合后，通电螺线管边的小磁针按如图所示方向偏转，则通电螺线管的a端为极，电源的d端为极；当图中滑片P向右移动过程中，通电螺线管的磁性将（选填：“增强”、“减弱”或“不变”）。
5．2005年是世界物理年。
下列四位科学家都对物理学的发展做出了卓越的贡献，其中首先发现电流磁效应的科学家是( )A.爱因斯坦B.帕斯卡C.奥斯特D.牛顿6．如图9-9所示，是一根锰铜丝制成的软质弹簧，B是水银槽，槽内盛有水银，A的上端通过接线柱与电源相连，A的下端恰好与水银表面接触，开关S闭合时发生的现象是：（）A．弹簧伸长，灯持续发光 B．弹簧上下振动，灯忽亮忽灭C．弹簧缩短，灯熄灭 D．弹簧静止不动，灯持续发光7．下列四个例子中，采用相同的物理研究方法的是( )(1)根据电流所产生的效应认识电流 (2)研究电流时把它比作水流(3)根据磁铁产生的作用来认识磁场 (4)利用磁感线来描述磁场A．(1)与(2) B．(1)与(3) C．(3)与(4) D．(2)与图9-7基础运用图9-8图9-9(4)8．下列说法错误的是（）A．螺线管周围一定存在磁场B．安培定则是用来判定电流方向与磁极方向的C．知道通电螺线管的南北极就可判断出电流的方向D．通电螺线管的磁极可以对调9．如图9-10所示的通电螺线管，其中正确的是（）10．1820年，安培在科学院的例会上做了一个小实验，引起了到会科学家的兴趣．如图9-11，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是 ( ) A．通电螺线管仍保持原位置静止B．通电螺线管转动，直至A指向南，B指向北C．通电螺线管转动，直至A指向北，B指向南D．通电螺线管能在任意位置静止11．如图9-12所示，弹簧下吊一块软铁，下端有一个带铁心的螺线管，R是滑动变阻器，如果将滑片P向右端移动或者抽出铁心，则弹簧长度的变化应分别是 ( )A．伸长、伸长 B．缩短、缩短C．伸长、缩短 D．缩短、伸长12．如图9-13所示，当开关闭合后，两通电螺线管会 ( )A．相吸 B．相斥C．先吸引，后排斥 D．先排斥，后吸引13．如图9-14所示，正确的是（）图9-13图9-10图9-11 图9-1214．如图9-15，根据通电螺线管周围的磁感线分布，可确定磁极 甲、乙、丙、丁的极性依次是（ ）A ． N 、N 、S 、NB ． S 、N 、S 、SC ． S 、S 、N 、ND ． N 、S 、N 、N1.标出图9-16中通电螺线管的N 、S 极.（2分）2.在图9-17(a)中,静止的小磁针黑端是N 极,请画出螺旋管的绕法;图9-17(b)中,根据电磁铁的S N 、极,判断电源的正、负极。
20.2电生磁(原卷版+解析)
第二十章电与磁20.2 电生磁一、学习目标一、知识与技能1.通过实验了解电流周围存在磁场。
2.探究通电螺线管外部的磁场方向，了解通电螺线管外部磁场与条形磁体的性质相似。
3.会判断通电螺线管的电流方向和两端的极性。
二、过程与方法1.通过观察直导线电流磁场和通电螺线管的磁场实验,进一步发展学生的空间想象力。
2.通过对实验的分析，提高学生比较、分析、归纳得出结论的能力。
三、情感、态度与价值观通过认识电与磁之间的相互联系,使学生乐于探索自然界的奥妙,培养学生的学习热情,初步领会探索物理规律的方法和技巧。
教学重点1.电流的磁效应。
2.通电螺线管的磁场。
教学难点运用安培定则判断通电螺线管的极性或通电螺线管的电流方向。
二、学习过程一）、知识点梳理知识要点一电流的磁效应演示：实验：将一枚转动灵活的小磁针置于桌面上，在小磁针跨放一条直导线，使导线与电池触接，看看电路连通瞬间小磁针有什么变化。
结论：（1）通电导线和磁体一样，周围存在磁场，即电流的磁场；（2）当电路中的电流反向时，磁针的偏转方向，说明电流的磁场方向跟电流的有关2.概念引入。
通电导线周围存在与电流方向有关的磁场，这种现象叫作。
【答案】1.相反方向 2.磁效应知识要点二通电螺线管的磁场1.典型探究——通电螺线管的磁场。
演示：（把导线绕在圆筒上，做成（也叫线圈），各圈导线产生的磁场叠加在一起，磁场就会强得多。
通电螺线管对铁屑排列的情况影响2.典型探究——探究通电螺线管外部的磁场分布。
演示：实验：（1）通电，标记磁场方向；（2）改变线圈绕向，通电，标记磁场方向；3）改变电流方向，标记磁场方向。
结论：（1）通电螺线管外部的磁场和形磁体的磁场相似；（2）通电螺线管两端的极性跟螺线管中的电流的有关。
通电螺线和的两端相当于条形磁体的两个极，它们的极性可以从实验中小磁针的指向来确定；改变电流方向，通电螺线管的N、S极正好对调。
【拓展】通电螺线管内部磁场的方向是S极指向N极，通电螺线管内部磁针静止时的指向如图所示。
初三物理电生磁试题答案及解析
初三物理电生磁试题答案及解析1.如图所示，用来研究发电机工作原理的是（）【答案】 C【解析】A图是探究通电导体周围存在磁场的实验，即探究电流的磁效应的实验；B图是探究电磁感应的实验，即发电机的原来；C图是探究通电导体在磁场中受到力的作用实验，即电动机原理；D图是探究电磁铁磁性强弱影响因素的实验；所以选择C。
【考点】电流的磁效应电磁感应原理电动机原理电磁铁磁性强弱的影响因素2.科学家的每次重大发现，都有力地推动了人类文明的进程。
丹麦物理学家首先发现了电流周围存在磁场，第一个揭示了电和磁之间的联系。
李亮同学自制了一个用开关来控制电磁铁南北极的巧妙装置，如图所示，当开关S接（选填“a”或“b”）点时，电磁铁A端是N极。
【答案】奥斯特 a【解析】奥斯特把通电直导线放在水平方向静止的小磁针上，小磁针发生偏转，说明受到磁力作用，实验表明电流周围存在磁场．由图6可知，当电磁铁的A端是N极，B端是S极时，用右手握住电磁铁，大拇指指向N极，四指指向电磁铁线圈中的电流方向，则电流从电磁铁的A端流进，从B端流出，故A端接电源正极，B端接电源负极，所以，开关S接a点时符合题意．答案为：奥斯特；a．【考点】物理学史；安培定则应用。
3.对下列实验装置的说法中，正确的是（）A．图甲可用来演示通电导体在磁场中的受力情况B．图乙可用来演示发电机的工作原理C．图丙可用来演示电磁铁磁性的强弱与电流大小的有关D．图丁可用来演示电动机的工作原理【答案】D【解析】甲图的外电路中没有电源，这是研究电磁感应现象的装置，A错；乙图是奥斯特实验装置，它说明通电导线周围存在磁场，B错；丙图中两个电磁铁的匝数不同，电流相同，所以研究的是电磁铁的磁性强弱与线圈匝数的关系，C错；丁图的外电路中有电源，说明磁场中的导体是通电导体，它受磁场力的作用会发生运动，这是电动机的原理，D对。
【考点】磁现象4.如图所示，请根据通电螺线管的N、S极，标出小磁针N极、通电螺线管的磁感线方向以及电源的正、负极．【答案】如图：【解析】根据安培定则，右手握螺线管，如下图所示：所以电源右端为正极，左端为负极，根据磁极间的相互作用可知，小磁针的左端为S极，右端为N极。
九年级物理——电生磁总结归纳练习(含答案)
电生磁1.电流的磁场：（1）奥斯特实验：1820年，丹麦物理学家奥斯特通过实验证实了通电导体和磁体一样，周围存在磁场，从而揭示了电和磁之间的联系。
（2）电流的磁场方向跟电流的方向有关。
电流方向改变，则磁场方向改变。
（3）电流的磁效应：任何导体中有电流通过时，其周围空间均会产生磁场，这种现象叫做电流的磁效应。
2.通电螺线管的磁场和安培定则（1）通电螺线管的磁场：通过螺线管周围存在着磁场，通电螺线管的磁感线方向在螺线管外部是从N极到S极，在螺线管内部是从S极到N极，构成闭合曲线。
（2）安培定则：用右手握住螺线管，让四指弯曲的方向跟螺线管中电流的方向一致，则大拇指所指的那端就是通电螺线管的N极。
应用：a.由安培定则可知，知道了螺线管中电流的方向，可以判断通电螺线管两端的极性；b.由通电螺线管两端的极性，用安培定则可以判断螺线管中的电流方向；c.根据通电螺线管的南北极以及电源的正负极，画出螺线管的绕线方向。
不同点磁性长期保持，是永久磁体通电时才有磁性，断电时没有磁性N、S极是固定不变的N、S极与电流方向有关，能够改变磁性强弱是不变的磁性强弱与电流大小和线圈匝数有关相同点①它们都具有吸铁性；②它们都具有指向性；③它们的磁场分布相同；④它们都有两个磁极，且都具有同名相斥、异名相吸的特点。
（4）磁场中的“三向一致”：在磁场中某点的磁场方向、磁感线方向、小磁针静止时北极的指向三个方向一致。
【典型例题】类型一、电生磁1、（多选）如左图，甲、乙、丙是放在通电螺线管周围的软铁片，当开关闭合时，则（）A. 甲的左端为N极B. 乙的左端为N极C. 丙的左端为N极D. 丙的右端为N极【思路点拨】熟练掌握安培定则和磁极之间的相互作用规律是解题的关键。
【答案】AC【解析】看右图，通电螺线管的磁场极性跟电流方向的关系，可以用安培定则来决定：用右手握螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极。
根据电源的正负极可判定螺线管中电流方向，用安培定则判断出螺线管左端为北极，右端为南极，实验结果表明，通电螺线管外部的磁场和条形磁铁的磁场一样，通电螺线管的两端相当于条形磁铁的两端。
电生磁试题答案及解析
《电生磁》同步测试一、选择题1．下列因素中会影响通电螺线管磁性强弱的是（)A．电流的方向B．线圈的绕向C．线圈的匝数D．铁屑的多少答案：C解析:通电螺线管的磁性强弱与电流大小以及线圈的匝数有关，通过螺线管的电流越大、线圈匝数越多，螺线管的磁性越强。
通电螺线管的磁极与电流的方向、线圈绕向有关，当电流方向改变或线圈绕线方向改变，则螺线管的磁极改变。
通电螺线管的磁场分布是通过铁屑的分布来认识的,利用了转化的方法，形象地表示出磁场的分布及强弱,它不能影响通电螺线管的磁性强弱。
2．如图所示的通电螺线管周围的小磁针,指向正确的是（）答案：A解析:本题考查的是利用安培定则来判定通电螺线管的磁极。
在判定时利用右手握住螺线管,让四个手指指向电流方向，则大拇指所指方向即为螺线管的N极。
通电螺线管的磁场分布与条形磁体相似，在螺线管的外部磁场方向也是从N极指向S极。
3．如图所示，甲、乙为条形磁体，中间是通电螺线管，虚线是表示磁极间磁场分布情况的磁感线.则可以判断图中A、B、C、D四个磁极依次是（）A．N、S、N、N B．S、N、S、S C．S、S、N、S D．N、N、S、N答案：C解析:根据通电螺线管的电流方向，利用安培定则可以判断出B端为S极，C端为N极。
由图可知A与B属于同名磁极，即A也为S极。
C、D属于异名磁极，所以D端为S极。
本题主要考查了安培定则及磁极间的磁感线分布情况。
4．为了判别蓄电池的正负极（标记已经模糊不清)，手边有下列器材，其中可以进行判别的是（)A．小灯泡、变阻器B．条形磁体、铁屑C．螺线管、标有磁极的磁针 D．螺线管、铁屑答案:C解析：利用安培定则可以判定通电螺线管的磁极，它把电流方向与螺线管的磁极联系起来了，可以根据电流方向来判断磁极，相反也可以根据磁极来判断电流方向.而灯泡的发光与电流方向无关；条形磁体和铁屑可以研究条形磁体磁场的分布，它与蓄电池的正负极无法联系;通电螺线管周围存在磁场，对铁屑有力的作用,但无法得到磁场的方向，也无法判断电源的正负极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电生磁习题（含答案）一、单选题(本大题共4小题，共8.0分)1.丹麦物理学家奥特首先通过实发现电周围在磁场．图所示，我们实验时要在电直导线方放-）A.螺线管B.U形磁铁C.小磁针 D.电流表2.图所，能通电导体周围存在磁的是（）A.奥斯特实验 B.通电线圈在磁场中转动 C.话筒 D.手摇发电机3.通过如所示相同原实验第一个发现了电与磁之系的科学家是（）A.奥斯特B.帕斯卡C.牛顿D.伽利略4.许多物理学家在学发展历程中都出了出的贡献，中首发现电流磁效应的是）A.法拉第B.奥斯特C.安培D.焦耳二、填空题(本大题共4小题，共8.0分)5.通电螺线管附近小磁针静止时，N极指向如图所示，则螺线管的a指向______ （选填“改变”或“不改变”）．6.如图所示，根据通电螺线管两端的磁极，判定电源的左侧为______极．7.如所示，小磁针放桌面上一根直导行架在静止的磁针上方，当导中有电流过时，小磁针就会发生偏转．请运用场的点解小磁针生偏转的原：______ ．8.如图所示，导线通时，其下方的小磁发偏转．这说通电导体周存在着______ ；在直导线正下不同位置，小针静止的极指相同，说明该域______ 相同．三、实验探究题(本大题共1小题，共6.0分)9.小军利用如图所示的装置来探究通电螺线管外部磁场的方向，请根据实验要求回答下列问题：（1）实验时，他选用小磁针的目的是为了______ ．（2）实验过程中，他将电池的正负极位置对调接入电路中，此操作的目的是为了研究______ 与______ 是否有关．四、计算题(本大题共10小题，共80.0分)10.如图所示，小磁针在电螺线管生的磁场中静不动，请将源号填虚线框内并标小磁的、S极．11.图所示，根电螺线管的、S极标出磁感线方、小针N极和源“+”-”极．12.如图所，开关闭合后，位于螺线侧的N极指向如图所示，请在螺管上画出导线绕向并标明电流向．13.如图所，请根据通电螺线管的N、S极，出针极电螺线管的磁线方向以及电源正、负极．14.图所示，通电螺丝管旁放有一磁针，根已出的擦感线完成图：标出电源+”、-”极．15.如图所示请你据电螺线的N、S，标出小磁针的N极通电螺线管感方以及电源的正负极．16.根据圈小磁针向，标出管的N极和电源的正极．17.根据中通电管的N，请在图中标出磁针的N极和电源+极．18.如图为探究通电周围磁场分布验，实时先在有机玻璃板上均匀地上屑，然后给直导电，为了更好地过铁屑客观述出磁场布情况，接下去操是______ ，该操作的主目的是减小铁屑与玻璃板之间的摩擦，屑场力作动起来，明力能______ ，为了一步探究通直导线围磁场的方，可用______ 代铁进行实验．19.180年，麦科学家______ 课上做实验时然发现：当线中有电流通过时，边的小磁针生了偏转，他进而续研究，终于实电周围在______ ．五、综合题(本大题共1小题，共10.0分)20.如所示，据小磁的方向断通电螺线管的极性及电源正极．电生磁习题（含答案）【答案】1. C2. A3. A4. B5. S；c；不改变6. 正7. 通电导体周围产生磁场，小磁针在磁场力作用下偏转8. 磁场；磁场方向9. 显示磁场方向；通电螺线管外部磁场方向；电流方向10. 解：根据流表的接法：电流电表的正接线柱流入可知电的端为负极根据安培定则，伸出右手使大指指示螺管的右端则四指弯的方为流的方，据确定螺管右端为N极，左端为极，由磁间的相互作用可知磁针左端为N极，右．故案为：11. 解：通电线管的左端是N极，端极，针静止N极的指为点的磁场方向，磁体围，感线是从磁的N发回到S极．小磁针N极水平向左所小磁针的N极指向右磁感线向右．根据安培：用右手握螺线管，大拇指向螺管的极则四指曲的方向是螺线的电方向（知极性也可根安培定则判定出电流方向）．由此可知电源端是正极，左端是负极．12. 解：根据同名极相排，异磁极相互吸，可判断螺线管的右是N极左端是S极．右手握螺线，大指指向N极，四指就电流方向可以断电流从螺管的左端流．如图．13. 解：如图，螺线管的为N极，右为S极．因为磁体部，感线总是从磁体N发出，最回S极，故箭头方向右．根据磁极间的互作用可以判出小磁针的左S极，端N14. 解：体外部，磁感线总磁体的极发出最后回到S极．所以螺线管的上端极，端为S极．根据安培，伸出右，使右大拇指通电螺线的N极，则弯所指方向为电流的方向，即电流从螺线管上端流入的所以电源的上为正极，端为负极．如图所示：15. 解：如图，螺线管的左端为N，右端S．因在体外部，磁线总是磁体的极发，最后回S极，故箭头方向右．根据磁的相互作用可以判出磁的左端为S极，右端为N．16. 解：由小磁针的指向，根据磁极间的互作规律得通电螺线的左端为S极，右端为N极，再根据手螺则得出电源右端为极端为．如图所．17. 解：已知螺线管的上端为N极根据磁相互作用可，针的上端S极，下端为N极，如下图示：18. 轻敲有机玻璃板；改变物体的运动状态；小磁针19. 奥斯特；磁场20. 解：因磁针N向左电磁铁左为N极，侧为S，右手螺旋定则可知电流由右侧流入，即源右侧为正；如图所示：1.解：如，们验时要在通直线下方放-个磁针，可以证明电流周围存在磁场．选C．1820年，丹麦物理学家奥斯特首先通过实发现通导周围存在场，小磁发生偏转场．通周围产生磁的现象叫做电流的效，首先是由奥斯特现的．2.解：奥斯特实证了电流的周围存在磁场选项题意；动式话是由振动膜带动线圈在磁场中运动，产生了随声信号变化而变应电流，它利用磁应象制成的．项不符合题；发电是电磁感象制成，但工作是将机能转化为电能，不是电能化为机械能．选项不符合题意．故选．动圈式话筒工作原是：电磁感应现象应；电动是电动机是根据通电导体磁场中受到力作用的制成；发电机的原理是利用电现象．题考查电磁象基础知识，在同时学习中要注积累此类知．3.解：1年，丹麦物理学家做实验时然发现导线通过电流时，它旁的针发生了偏转，由此说明了通电导体周围在，在世界上第一个发现了电与磁的联系．故A．历史上最早发现电磁间系的物理学家是特．本题考查了理学史一道础，平时应加强对物理学史的学习与．4.解：电磁效应就是流产生磁场的现象．奥斯特在182现流周围存在着场．选B．安培现了通线磁极和电的关系，即安培定则．奥斯特发现了电流围产生磁场，即电流应．焦耳发了电流产生热量跟电流大小、通时间、电阻关系耳律．掌握初中物理中物理学家的贡，且掌握把该科家的名命名为什么物的单．5.解：由图知：小磁针的磁极为：左N、右S，那么根据磁极间的相互作用，可知螺线管的磁极为：左S、右N；即螺线管的a端是S极，b端为N极，则由右手螺旋定则可知，电源的c端为正极，d端为负极，作图如下：增大电源电压，螺线管的NS极不改变，所以小磁针的NS极不改变，即小磁针的指向不改变．故答案为：S；c；不改变．已知了小磁针的磁极，根据磁极间的相互作用，可判断出通电螺线管的磁极，再由右手螺旋定则来得出电源的正负极．根据磁极间的相互作用判断小磁针的指向是否改变．本题考查了磁极间的相互作用规律和右手螺旋定则．利用右手螺旋定则既可由电流的方向判定磁极磁性，也能由磁极极性判断电流的方向和线圈的绕法．解：根据螺线管的左端为N极，结合线圈的绕向可以确定电流从螺线管的左端流入，右端流出．在电源外部，电流从电源正极流出回到负极，所以左端为电源的正极．故答案为：正．根据螺线管的线圈绕向和NS极，利用安培定则即可确定电流方向，进而确定电源的正负极．安培定则共涉及三个方向：电流方向、线圈绕向、磁场方向，告诉其中的两个可确定第三个．其中此题就是告诉了线圈绕向和磁场方向让确定电流方向．7.解：放在磁场中的磁体会受力作用，当磁针偏时，明磁针处在磁场中即说明电导体周围存在磁场．答案为通电导体周围产生场，小磁针场力作用偏转．18年奥特发：当小针发生偏转时，说明了磁场的存在当电流向改变时，生的磁方向也改变小磁针的偏转方向也改．本题考查的磁的基本质是对放在磁场中体有力作用．8.解：静止的小磁针上方，放一根与针平行的导线，给线通时磁针将偏转说明通电周围在场．是由丹麦的物理学家奥斯首先现的．在直导线下方的不同位，小磁针静的N极指向相同，说明该区域方同．故答案为：磁磁场方向．奥斯特实：在止的小磁针上方放一根磁针平行线，给导线通电时磁将转，明了通电导周围存磁场．电与之间三个联系：通电导体的周围存在磁、通电体磁场中受力和磁感应现象，要求平时学习时注意分三实验和应用．9.解：（1）因为小磁针放入磁场，小磁针静止时N极指向和该点磁场方向相同，所以实验中使用小磁针是为了指示磁场方向，从而判断该点的磁场方向；（2）把电池正负极对调，改变了电流方向，闭合开关后，会发现小磁针指示磁场方向改变了，此现象说明磁场方向和电流方向有关．因此这样操作是为了研究通电螺线管外部磁场方向和电流方向是否有关．故答案为：（1）显示磁场方向；（2）通电螺线管外部磁场方向；电流方向．（1）小磁针放入磁场，小磁针静止时N极指向和该点磁场方向相同；（2）通通电直螺线管的磁场方向可能也跟电流方向有关，所以要改变电流方向，观察小磁针受力情况．本实验是电磁学中的综合性实验，考查的知识较多，既有转换法的运用，也有控制变量法的研究，是物理学中较典型的实验之一，是我们应该掌握的．10.根流表接法判断电源的负极即符号；根据磁极间的相互用确定小针的．本题考查磁极间的相用规律和右手螺旋定则的作用．用手定既可由电流向判定极磁性，也能磁极极性判断流的方向和线圈的法．要注意右手螺旋定则理电、绕及极的关系．11.安定则判定出螺管中的方向，最据电流向判定出电源的正、负极．本题是道综合，综合考查了磁的方向电流的方向、电螺线管极性跟电方向之间的判定是一道好题该题多试题常出现．12.根据同极相互排斥，异名极相引，断螺线管的磁极．根据安培定则出螺管的绕．知道线的电流方向极、小磁针的磁极、感线中的任意一者，都可以根极间的作和安定则断．13.根中通电螺线管的NS极，可判断磁感线的．最后根安培定判断线管中电流方向，出源的正负极．安培则及方向：磁方向；电流方向；线圈绕．告诉其中两个方向可以确第三方向．14.根据磁极间的相互用再小磁的磁极．后根据定则判断螺线管中电流的，标出电源的正极．利用右手螺旋则（培定则）可由电流方向判定性，能由磁极极性判断电的方向．15.据磁极间互作用再断小磁针的磁极．最后据安培定判断线中电流的方向标电源的正负极．培定则涉及个方向：场方向；电流方向线圈绕向诉其中的两个方向可以确定个方．16.先根磁针静止时N极的指向判定出通管的、S极然后根据安培定则判定螺线中的电流方向，最后根电流方判定出电源正、负．本题查了磁间相互用规律和手螺旋定则．利用右手螺定则既可由流的方向定极磁性，也能由磁极极性断电流的方向和线绕．17.已知螺线管的上端为N，根磁间的相互作用可确针的NS极；利用线圈绕和螺线管N、S极，合培定则以确定螺线管中电流的方，进步以得到电源的正极．解此题键要抓住此题的突口螺管的上端为N．然后利关识解决磁感线的方、小磁针的N 极、源的正负极．18.解：在有机玻璃板上匀地撒屑然后给直线通，为了更地通过铁屑客观描述出场情况，为了小铁屑与玻璃板间的摩擦轻敲有机玻璃板，使铁屑在场力作用下动起说明力能改变物体的动状；于放在磁场的小磁针会由于力而运动，此为了进一探究通电直导线周围场的方向可用小针代替屑进行验．故答案为：有机玻板；改变物体的运动状小磁针．放在磁场的小针由于磁力而发生．本验考查磁对小磁针作用以及力可以变物的运动状；考查了转换法在实验过程中应用．19.解：麦的物理学家奥斯做的著名奥斯特实证实了：流周围存在磁．故案为：奥特；磁场．奥特实验证明了电流的周存在磁场，这是第个了和磁存在联系的实．此题考查了奥斯特实验的现象及结论，定要电流的磁效．20.由极间的相作用规律得出通电螺线的左端为N极，右端为S再由右螺旋定得出电左端为负极，右端．本题考查磁极间的互作用规律和手螺定则的用利用手螺旋定则既可由电流的方向定磁性，也能由磁极极性判电流的线圈的绕法．。
