组合体尺寸分类及尺寸标注基本要求
机械制图4-4 组合体尺寸注法
与定位尺寸尽量集中标注，以利于读图。
10
16
R10
30 20
2xφ8
10
50
16
24
反映底板形状特征的尺寸，集
中标注在俯视图上。反映左立板 形状特征的尺寸，集中标注在左 视图上。
16
30
3xφ8
四、标注尺寸应注意:
2. 同方向尺寸,小尺寸在内、大尺寸在外，尽量 避免尺寸线与尺寸界限交叉。
不好
好
四、标注尺寸应注意:
R11
位置尺寸和半径尺寸
φ13.5
×
8 9
正确
×59
错误
四、标注尺寸应注意:
7.R值应标注在反映圆弧的视图上。 φ 值一般标注
在非圆的视图上，也可标注在反映圆弧的视图上。
四、标注尺寸应注意:
8.同一圆周上分段圆弧尺寸标注。
Ø25
Ø44
R5
17
52 74
四、标注尺寸应注意:
3.同一方向的尺寸不能注成封闭的尺寸链。
错
正确
四、标注尺寸应注意:
4. 截交线和相贯线上不得注尺寸。
两个形体的定形尺寸和定位尺寸已完全确定了交线的形状。
四、标注尺寸应注意:
5.尺寸应尽量不注在虚线上。
四、标注尺寸应注意:
6.以回转面为某向轮廓时，一般不注该方向的总体尺寸。
只需标注回转面的轴线
组合体的尺寸分为三类： 1.定形尺寸：确定形体大小的尺寸； 2.定位尺寸：确定形体间或截平面位置关系的尺寸； 3.总体尺寸：表明组合体的总长、总宽和总高的尺寸。
标注尺寸的基本方法——形体分析法。
基本形体的定形尺寸
常见底版的尺寸标注示例
三、尺寸基准
组合体的尺寸标注的基本要求
组合体的尺寸标注的基本要求组合体的尺寸标注是机械制图中的一个重要环节，它是指对组合体的尺寸进行标注，以便于生产和制造。
在进行尺寸标注时，需要遵循一定的标准和要求，下面将对组合体的尺寸标注的基本要求进行详细介绍。
1. 标注明确、规范在进行组合体的尺寸标注时，要求标注明确、规范，标注的文字清晰、易于理解。
标注的内容要尽可能的简洁明了，不要出现歧义或误解的情况。
例如，如果一个尺寸有多种标注方法，应该选择最简单、最明确的标注方法。
2. 标注位置准确组合体的尺寸标注应该准确地标注在组合体上，而且要标在正确的位置上。
标注位置应该尽可能靠近被标注的尺寸，不要重叠或遮挡其他标注。
标注的箭头应该指向尺寸的位置，以便于读者理解。
3. 标注尺寸优先级在进行组合体的尺寸标注时，要优先标注最重要的尺寸，例如直径、长度等。
这些尺寸对于组合体的制造和生产来说非常重要，因此应该优先标注。
4. 标注单位统一在进行组合体的尺寸标注时，要求标注单位统一。
一般来说，可以使用毫米或英寸作为标注的单位。
对于不同的尺寸，应该使用相同的单位进行标注，以便于读者理解。
5. 标注形状、倾斜度等在进行组合体的尺寸标注时，有些尺寸需要标注形状、倾斜度等信息。
例如，当需要标注一个圆柱的直径时，应该标注“∅20”，其中“∅”表示直径。
对于倾斜的尺寸，应该标注倾斜度和方向。
6. 标注公差和精度等级在进行组合体的尺寸标注时，需要标注公差和精度等级等信息。
公差是指尺寸允许的误差范围，精度等级是指尺寸精度的等级。
这些信息对于组合体的制造和生产来说非常重要，应该在标注中体现出来。
7. 标注辅助线和符号在进行组合体的尺寸标注时，有些尺寸需要标注辅助线和符号。
例如，当需要标注一个倾斜的尺寸时，可以使用辅助线来标注，以便于读者理解。
符号则是指标注中使用的特殊符号，例如箭头、圆圈等。
组合体的尺寸标注是机械制图中的一个重要环节，对于组合体的制造和生产来说非常重要。
在进行尺寸标注时，需要遵循一定的标准和要求，标注明确、规范，位置准确，尺寸优先级明确，单位统一，形状、倾斜度、公差和精度等级等信息齐全，辅助线和符号使用得当。
组合体尺寸标注分解
第27页/共33页
逐个标注各基本形体的定形尺寸和定位尺寸。（续 2）
（3）标注底板 在俯视图上集中标注底板的长90、 宽60，圆角半径R12，两小圆孔直径 12、圆心的定位尺寸66、48；在主 视图上集中标注底板上方槽的尺寸 48、3，以及底板的高度14
第6页/共33页
标注总体尺寸的注意事项：
❖ 组合体的总体尺寸有时也会是较
大基本体中的定形尺寸，如底板的 长 50 和宽 30 。
❖ 标注总体尺寸时，往往会出现多
余尺寸，这时就必须对已标注的定
形和定位尺寸作适当调整。如主视 图中的高度尺寸，若标总高尺寸27，
删除多余的定形尺寸20
则应减去一个同方向的定形尺寸
第9页/共33页
2. 组合体的尺寸基准
由于组合体中的各基本形体需要在长、宽、高三个方向定 位，所以在这三个方向上都要有定位尺寸，也就要在三个方向 上都有尺寸基准。虽然有时定位尺寸可以省略，但该方向的尺 寸基准仍需明确。
可以选作尺寸基准的通常是某主要基本体的底面、端（侧） 面、对称平面以及回转体的轴线等。
小圆柱孔的直径应尽量标注在投影为圆的视图上。这样直径尺寸就标注在了最 能反映形体特征的视图上，以便于读图。
较
大
圆
柱
体
（
孔
）
直
径
标
注
示
例
较好
影响视图 的清晰
不太好
第17页/共33页
❖ 7. 槽口的尺寸应集中标注在反映其实形的视图上，而不 要分散标注在各个视图上。
组合体标注尺寸的基本要求
组合体标注尺寸的基本要求组合体标注尺寸是指在工程设计或产品制造过程中，对于组合体（如建筑物、机械设备、汽车等）各个部分的尺寸进行规定和标注的一种技术要求。
正确标注组合体尺寸是保证设计和制造的关键要素之一，可以确保组合体的各个部分在设计、制造和装配过程中的准确性和一致性。
以下是组合体标注尺寸的基本要求。
1.标注清晰准确：尺寸标注应该清晰可读，并且准确无误。
标注符号、数字和文字应该清晰可辨，不模糊、不混淆。
标注应该遵循相关标准和规范。
2.标注及尺寸间距合理：标注应该与相应尺寸的线条相连，并且与标注的尺寸之间应该有合理的间距。
标注线的位置应该一致，不应该遮挡其他线条或造成混淆。
3.尺寸单位统一：标注的尺寸单位应该统一，并且符合规范。
常用的尺寸单位有毫米、厘米、米等，应根据具体情况和使用需求选择合适的单位。
4.适当标注公差：在组合体标注尺寸时，应该根据设计和制造要求适当标注公差。
公差是指允许尺寸偏差的范围，标注公差可以帮助确保组合体的尺寸在设计和制造过程中的可接受范围内。
5.标注参考尺寸：组合体标注尺寸时，可以标注一些参考尺寸。
这些参考尺寸可以是与其他部件的尺寸相对比较的，也可以是与设计图纸上一些特定点或线的位置相关的。
标注参考尺寸可以帮助提高尺寸标注的准确性。
6.标注完整性：标注尺寸时应确保标注的完整性，即标注所有需要标注的尺寸。
标注应该涵盖组合体的所有重要尺寸，以便在设计和制造过程中能够准确展示组合体的尺寸要求。
7.标注方向和方位符号：在标注组合体尺寸时，应该标明尺寸的方向和方位。
方位符号可以是箭头，用于表示尺寸的测量方向，确保尺寸的标注不会造成歧义和误解。
8.标注材料和处理要求：在需要标注组合体尺寸时，可以同时标注材料和处理要求。
材料标注可以帮助确保正确的材料选择，处理要求标注可以帮助确保组合体在制造和使用过程中的正确处理方法。
综上所述，组合体标注尺寸的基本要求包括标注清晰准确、标注及尺寸间距合理、尺寸单位统一、适当标注公差、标注参考尺寸、标注完整性、标注方向和方位符号、标注材料和处理要求等。
组合体的尺寸标注一基本要求尺寸种类基本方法尺寸基准
• 四、 尺寸基准
标注尺寸的起点称为尺寸基准(简称基准)。
组合体具有长、宽、高三个方向的尺寸，标注 每一个方向的尺寸都应先选择好基准。标注时， 通常选择组合体的底面、端面、对称面、轴心线、 对称中心线等作为基准。图5-17所示轴承座的尺 寸基准是：长度方向尺寸以对称面为基准；宽度 方向尺寸以后端面为基准；高度方向尺寸以底面 为基准，如图5-19所示。
宽度方向尺寸基准 （后端面）
长度方向尺寸基准 （对称面）
高度方向尺寸基准 （底面）
图5-18 轴承座画图步骤
图5-20
图5-20

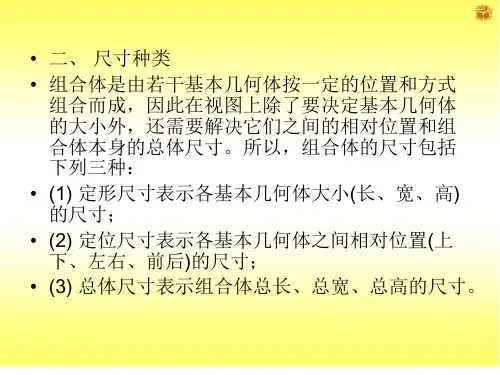

• (3) 总体尺寸表示组合体总长、总宽、总高的尺寸。
• 三、 基本方法
• 标注组合体尺寸的基本方法是形体分析法。
• 保证尺寸标注完整，最适宜的办法是应用 形体分析法。就是说将组合体分解为若干 个基本形体，然后注出确定各基本形体位 置关系的定位尺寸，再逐个地注出这些基 寸种类
• 组合体是由若干基本几何体按一定的位置和方式 组合而成，因此在视图上除了要决定基本几何体 的大小外，还需要解决它们之间的相对位置和组 合体本身的总体尺寸。所以，组合体的尺寸包括 下列三种：
• (1) 定形尺寸表示各基本几何体大小(长、宽、高) 的尺寸；
• (2) 定位尺寸表示各基本几何体之间相对位置(上 下、左右、前后)的尺寸；
组合体及组合体尺寸标注
判别增减环
绘制尺寸链图
根据组成环对封闭环的影响， 判断其为增环还是减环。
用箭头表示各组成环之间的 关联，并标注相应的尺寸和 公差。
尺寸链的计算与校核
计算类型
包括正计算、反计算和中间计算。正计算是根据各组成环的尺寸和公差，计算封闭环的尺 寸和公差；反计算是已知封闭环的尺寸和公差，求解各组成环的尺寸和公差；中间计算则 是已知部分组成环的尺寸和公差，求解其余组成环的尺寸和公差。
实例三：组合体尺寸标注的综合应用
确定总体尺寸
测量并标注组合体的总长、总宽和总高。
考虑工艺要求
在尺寸标注时，要考虑加工和装配的 工艺要求，如倒角、圆角、退刀槽等。
标注重要细节尺寸
对于影响产品性能、装配等的重要细 节，要详细标注其尺寸。
标准化和简化
尽量使用标准件和通用件，简化设计 和制造过程。同时，遵循尺寸标注的 国家标准和行业标准。
感谢您的观看
THANKS
反映组合体的水平投影形状和大小， 通常与主视图的长对正、高平齐。
组合体的轴测图
轴测图的形成
将物体连同其直角坐标体系，沿不平行于任一坐标平面的方向，用 平行投影法将其投射在单一投影面上所得的图形。
轴测图的分类
正等轴测图和斜二轴测图。正等轴测图的三个坐标轴与投影面的倾 角都相等，而斜二轴测图则有两个坐标轴与投影面的倾角相等。
公差配合的基本概念
配合
基本尺寸相同的、相互结合的孔和轴公差带之间的关系。
基准制
国家标准规定有基孔制和基轴制两种基准制。一般情况下， 应优先选用基孔制。
组合体的工艺要求与公差配合的确定
确定组合体的工艺要求
根据组合体的使用要求、生产类型和生产条件等因素，确定组合体的加工精度、表面质量等工艺要求。
组合体中尺寸的分类
b.对称分布的两个相同的基本形体，通常注出它们间的 距离。
c.定位尺寸的省略
3、总体尺寸
当组合体在某一方向 上由若干段尺寸组成时， 一般应注出该方向的总 体尺寸。注出该方向的 总体尺寸后，可对该方 向的定形或定位尺寸作 调整（去掉一个定形尺 寸或定位尺寸）。
• 不标注总体尺寸的情况：
当某一方向的端部为圆或圆弧时，该方向不注总 体尺寸，而应标注圆弧的半径及圆心的定位尺寸。
（三）、尺寸标注的位置——清晰
1. 尺寸应该标注在反应形体特征的视图上。
2. 同一形体的尺寸应尽可能集中,并尽量放在 两视图之间。
3、一般应把尺 寸标注在图形轮廓 线之外，若因标注 在外部尺寸线拉得 太长或尺寸界限与 尺寸线相交，而内 部空间又较大时可 标注在图形内部；
四、组合体的尺寸标注
（一）、标注尺寸的要求

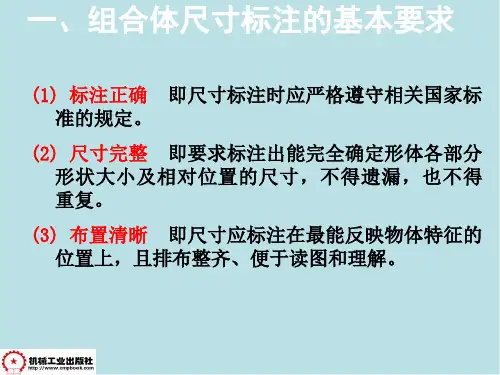

正确：尺寸标注符合国家标准的规定，即严 格遵守国家标准的规定。
完整：尺寸标注要完整，要能完全确定出物体的 形状和大小，不遗漏，允许必要的重复。
清晰：尺寸标注要合理，安排要清晰。
（二）、组合体应注的尺寸——完整
1.定形尺寸
确定组合体各组成部分形状大小的尺寸。
2.定位尺寸
确定各基本形体之间的相对位置尺寸。
3.总体尺寸
组合体的总长、总宽、总高尺寸。
1、定形尺寸
2、定位尺寸
（1）尺寸基准
标注定位尺寸前，要先确定尺寸基准（定位尺寸的计 量点, 有长、宽、高三个方向的尺寸基准） 。
基准的选择一般以对称面、回转孔的轴线、底面、主要 端面作为尺寸基准。 （2）定位尺寸
去掉立板的高度尺寸）
பைடு நூலகம்
工程制图第十三章组合体尺寸标注
A
A
A－A
A
A
4×
R
A
A
A－A
A
A
4×
R
3）、相互平行的尺寸，应按大小顺序排列， 小尺寸在内，大尺寸在外。
好！
不好！
4）、同心圆柱的直径尺寸，最好注在非圆的 视图上。
好！
不好！
4×
4×
STEP 03
STEP 01
STEP 02
半径尺寸应标注在反映圆弧实形的视图上。
不允许这样的标注
3、一些常见形体的定位尺寸
⑴ 一组孔的定位尺寸
⑶ 立方体的定位尺寸
⑵ 圆柱体的定位尺寸
基准
基准
基准
⑶
基准
基准
⑴
基准
基准
基准
⑵
三、组合体尺寸的标注 1、基本几何体的尺寸标注
1）、棱柱、棱锥的尺寸标注
30
8
20
30
20
8
(30.01)
20
20
30
25×25
2）、 回转体的尺寸标注
宽度方向的基准
02
高度方向的基准
01
长度方向的基准
03
组合体尺寸标注
55
30
例2、标注如图所示支架的尺寸 。
宽度方向基准
长度方向基准
★ 形体分析并选择尺寸基准
高度方向基准
★ 标注底板尺寸
2×φ5
32
R4
24
★ 标注直立板尺寸
20
8
14
2
15
18
25
5
12
16
Φ14
8
★ 标注全三类尺寸
例3、标注好图所示的轴承座的尺寸。
组合体的尺寸标注
图4-38 同一方向的尺寸标注
(a) 好
(b)不好
图4-39 尺寸排列要清晰
(a) 好
(b)不好
图4-40 直径和半径的尺寸标注
（4）回转体的直径一般应尽量注在投影为非圆的视图 上，半径尺寸一定要注在投影为圆的视图上，如图440所示。但板件上多孔分布时，其直径应注在反映 为圆的视图上。
（5）一般情况下不在虚线结构上标注尺寸。
以上各点在具体标注尺寸时，有时会出现不能同时
兼顾的情况，必须在保证尺寸正确、完整、清晰、合 理的条件下，根据具体情况，合理布置。
机械制图
机械制图
组合体的尺寸标注
1.1标注组合体尺寸的基本要求 视图仅能表示组合体的形状，而组合体各组成部分的大
小及相对位置还需由尺寸来确定，组合体标注尺寸时要做 到：
1.正确 必须符合国家标准中尺寸注法的一般规定。
2.完整 所注尺寸必须能完全确定组合体的形状大小及各部分间
的相对位置关系，标注尺寸时既不能遗漏，也不能重复标 注。Βιβλιοθήκη 图4-33 轴承座尺寸分析
有时，每个方向上除确定一个主要基准外，还 选择一、二个辅助基准。如图4-34 所示，在标注内 孔深度4时，是以左端面为辅助基准标注的。
图4-34 尺寸基准的选择
（3）总体尺寸 确定组合体的总长、总宽和总高的尺寸。 当总体尺寸与已经标注的定形尺寸一致时，总体尺寸就不再
在另形标注。如图 4-33中，轴承的总长和总宽尺寸就是底板的 长60和宽34。
（1）棱柱、棱锥标注出长、宽、高尺寸； （2）棱台标注出上底、下底的长和宽及高度尺寸； （3）圆柱、圆锥标注出底圆直径和高度尺寸； （4）圆台标注出上底、下底的直径和高度尺寸； （5）球标注代号“S”及直径、半径尺寸。
机械制图尺寸标注
标注尺寸举例
标注尺寸的步骤： 1. 进行形体分析。该组合体可以分解为底板、圆筒、
支承板、肋板、凸台五个基本部分。 2. 逐个标注形体的定形尺寸。 3. 选定尺寸基准,选择底板底面为高度方向的基准，选择
通过圆筒轴线的对称平面为长度方向的尺寸基准，选 圆筒的后端面为宽度方向的尺寸基准。 4. 标注定位尺寸。 5. 调整并标注总体尺寸。
如
果
组
合
在有截平
体 端
面的地方，
部
只允许标
是 回
注截交线、
转
截平面的
体，
位置，不
则 不
标注截交
标
线的大小。
注
总
体
尺
寸
要标注总体尺寸的图例
上一级
五、标注尺寸的步骤
标注尺寸的步骤： 1. 进行形体分析。 2. 逐个标注形体的定形尺寸。 3. 选定尺寸基准。 4. 标注定位尺寸。 5. 调整并标注总体尺寸。
3、一些常见形体的定位尺寸
⑴
⑵
基准 ⑶ 基准
基准
基准
基准
基准
基准
⑴ 一组孔的定位尺寸 基准 ⑵ 圆柱体的定位尺寸
⑶ 立方体的定位尺寸、棱锥的尺寸标注
20
20
(30.01)
8 8
2）、 回转体的尺寸标注
φ15
φ30
φ30
20 20 20
φ30
2. 尺寸标注符合国家标准的规定，即严格遵守国家标准 《机械制图》(GB4458.4-84)的规定。
3. 尺寸标注要合理，安排要清晰恰当,便于看图
上一级
组合体的尺寸标注 1）、组合体的尺寸种类 ★ 定形尺寸——确定各基本形体的形状和大小的尺寸。
机械制图第四章 组合体三视图及尺寸注法4
1.尺寸标注要正确 正确：是在坚持尺寸标注基本原则的前提下，不仅标注尺寸的 格式必须规范、正确，而且标注尺寸的数值不能出现差错，或 自相矛盾。
R
Φ
第四节 组合体的尺寸标注
一、组合体尺寸标注的基本要求
2.尺寸标注要完整
完整：就是指需要标注的尺寸既不能遗漏、也不能重复，即 每个尺寸在视图中只标注一次。
52
90
17
（5）同一视图中平行排列的尺寸，较小的应靠近图形，较大 的依次向外排列，以免交叉；同一方向上连续标注的尺寸应排 列整齐，或分布在少数几条线上。
第四节 组合体的尺寸标注
一、组合体尺寸标注的基本要求
3.尺寸标注要清晰
（6）虚线上一般不标注尺寸 。
20
30
20
15
45
22
30 15
10
20
30
在组合体中，当两个或多个基 本形体在某一方向等长、等宽或 等高时，则在该方向只需标注一 个定形尺寸；同一形体上完全相 同的结构（如底板上的圆角和圆 孔等）也只标注一次。
Ⅱ I
Ⅲ
形体号 I Ⅱ Ⅲ
共计
尺寸数 3
4-1 5-1 12-2=10
第四节 组合体的尺寸标注
一、组合体尺寸标注的基本要求
2.尺寸标注要完整
本章小结
一个“目的”：就是根据已给出的组合体三视图和三视图特性 ，运用读图要领和方法，能够正确、迅速地读懂三视图，想象出 组合体的空间形状，并通过不断实践，掌握技巧，逐步提高读图 能力。
2xφ10
50 80
第四节 组合体的尺寸标注
二、组合体尺寸标注的方法步骤
1.组合体尺寸标注的基本方法
组合体的尺寸标注
体
接运用尺寸62和5， 两尺寸相加即确定了
的 视 图
总体尺寸，所以也不
标注。
例2 按形体标注的步骤对轴承座进行尺寸标注。 第 四 章
组
合
1) 形体分析 2) 选尺寸基准 3) 标注各形体的定形尺寸
体 的 视 图
4) 标注各形体间定位尺寸
5) 标注总体尺寸，完成尺寸
标注
2．按切割过程标注尺寸
对于以切割为主形成的组合体，一般不做形体分解，
第
第三章 组合体的视图
四 章
本章主要学习、理解并掌握组
合体视图的绘制与阅读，并能够正
组
确标注组合体的尺寸。
合 体
的
视
图
§3.3 组合体的尺寸标注
三 视 图→定性表达了组合体的形状。 标注尺寸→准确地表示组合体的确切形状及真实大小。
第 四
章
一、 组合体标注尺寸的要求
1) 正确 尺寸标注要符合国家标准的有关规定；
四 章
即要减少一个定形尺寸。
长度方向的总体尺寸
(44)
60、宽度方向的总体尺
组
寸40与底板的定形尺寸
合
一致，这两个方向上不 必另行标注。
体 的 视
高度方向上标注了总
ห้องสมุดไป่ตู้
图
体尺寸50，则在该方向
上减去了上部圆筒的高
度尺寸。
第 四 章 组 合 体 的 视 图
五、标注尺寸的方法
1．形体分析标注尺寸
对组合体进行形体分析，将其分解成几个简单形体， 第
小尺寸在内”的原则排列，避免尺寸线与尺寸界限交叉。 第 四 章
正确
不正确
4．直径注法
组
同轴回转体的直径，尽量标注在非圆形的视图上。 合
组合体的尺寸标注-工程
组合体的尺寸标注-工程一、标注尺寸的基本要求组合体的形状、大小及相互位置是由它的视图及所注尺寸来反映的，。
标注组合体尺寸的基本要求：（1）正确所注的尺寸数值要正确无误，注法要符合机械制图国家标准中有关尺寸注法的基本规定。
（2）齐全所注尺寸必须能完全确定组合体的形状、大小及其相互位置，不遗漏、不重复、不多注。
（3）清晰尺寸的布局要整齐、清晰，便于查找和看图。
二、常见基本形体的尺寸注法常见基本形体的尺寸标注如图6—20所示。
平面立体一般要标注长、宽、高三个方向的尺寸，回转体一般只要标注径向和轴向两个方向的尺寸，有时加上尺寸符号（直径符号“ø”及表示球的直径符号“s ø”）后，视图的数量便可减少，如图6—20b中的圆锥、圆柱、圆球、圆环、圆台等回转体，只需在不反映圆的视图上标注出带有直径符号地直径和轴向尺寸，就能确定它们的形状和大小，其佘视图均可省略不画。
基本形体被截切后的尺寸注法和两基本形体相贯后的尺寸注法见图6—21b。
截交线和相贯线上不应直接标注尺寸，因为它们的形状和大小取决于形成交线的平面与立体或立体的形状、大小及其相互位置，交线是在加工时自然产生的，画图时是按一定的作图方法求得的。
故注截交线部分的尺寸时，只需标注参与截交的基本形体的定形尺寸和截面平面的尺寸，如图6—21b~e所示。
注相贯部分的尺寸时，只需标注参与相贯的基本形体的定形尺寸及其相贯位置的定位尺寸，如图6—21f~h所示。
这里所说的常见基本形体，也属于简单组合体。
常见的几种平板式简单组合体的尺寸注法，如图6—22所示。
三、组合体的尺寸注法（一）标注尺寸要齐全标注尺寸要齐全，即标注尺寸必须不多不少，且能惟一确定组合体的形状、大小及其相互位置。
标注组合体的尺寸通常采用形体分析法，将组合体分成若干个基本形体，标出其定形尺寸，再确定各基本形体的相互位置的定位尺寸，还要标注出组合体的总体尺寸。
1、尺寸种类（1）定形尺寸确定基本形体的形状和大小的尺寸，称为定形尺寸，如图6—20所示常见基本的尺寸均为定形尺寸。
组合体尺寸分类及尺寸标注基本要求
定形尺寸:
确定组合体各组成部分的长、宽、高 三个方向的尺寸。
定位尺寸:
确定组合体各组成部分之间相对位置 的尺寸。
总体尺寸:
确定组合体总长、总宽、总高的尺寸。
二、尺寸标注的基本要求
1．正确 数值应正确无误，注法符合国家标准 规定。
2．完整 标注的尺寸应能完全确定物体的形状和 大小，既不重复，也不遗漏。
3．清晰 尺寸布置应清晰，便于标注和看图。
4．合理 所注尺寸既能保证设计要求，又能满足 加工、装配、测量等生产工艺的要求。
3-2-2 组合体尺寸标注方法
运用形体分析法标注定形尺寸，对于共用的尺寸只标注一 次。定形尺寸应尽量注在反映形体特征明显的视图上。
φ44
φ24
20
80
20 34 12
标注 定形 尺寸
组合体尺寸标注组合体尺寸标注组合体尺寸标注方法组合体尺寸标注方法221组合体尺寸分类及尺寸标注基本要求组合体尺寸分类及尺寸标注基本要求视图只能表达物体的形状物体的真实大小是根据图样上所注的尺寸来确定的
组合体尺寸标注
【学习目标和要求】 掌握组合体尺寸分类及尺寸标注基本要求； 掌握组合体尺寸标注方法。 【知识目标】 组合体尺寸分类及尺寸标注基本要求； 组合体尺寸标注方法。 【能力目标】 运用形体分析方法进行组合体尺寸标注。
组合体尺寸标注
相关知识： 3-2-1 组合体尺寸分类及尺寸标注基本要求 3-2-2 组合体尺寸标注方法
3-2-1 组合体尺寸分类及尺寸标注基本要求
视图只能表达物体的形状，物体的真实大小是根据图样 上所注的尺寸来确定的。加工时也是按照图样上的尺寸来制 定的。组合体的尺寸标注要做到：正确、完整、清晰、合理。
上，并尽量与定形尺寸集中注在一起。
组合体标注尺寸的基本要求
组合体标注尺寸的基本要求
1 大体尺寸标注
在组合体设计中，大体尺寸标注是非常重要的。
它可以说明该结构体的基本结构和样式，要求大体尺寸标注应按结构元件来进行，要求体现出结构元件之间的书写形式，量取信息要完整、准确，并要体现元件间的安装位置信息。
2 部件尺寸标注
部件尺寸标注要求精确、完整，可能需要比较多的信息，其量取的内容应当包括各部件的尺寸大小、形状特性、质量、材料以及人工装配位置等信息。
因此，此类标注要求尽可能多的信息提供及其完整表述。
3 间隙尺寸的标注
间隙尺寸的标注是指相对组合体各部分的间隙空间，这就要求相关记载要准确，常规可使用公称直径标注。
它一般是以实际温度条件下两个部件间相互紧凑安装态势为依据，根据成形位置应当合理。
当出现可能给相关间隙造成改变的环境时，则需要改变间隙尺寸，同时适应环境要求时，变动间隙存在一定的随机性。
4 坐标尺寸的标注
坐标尺寸的标注要求合理准确，常规可以使用公称直径的参数规范。
比如说，采用以直径、角度和距离等参数量取信息，以描述表示
该结构体元件的位置信息，有时也需要体现凸凹性内容，以决定结构体位置及方向性。
总之，在组合体标注尺寸时，既要完整准确，又要具有抗环境改变的能力，才能够最好地保护组合体的安全性和正确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3-2-2 组合体尺寸标注方法
运用形体分析法标注定形尺寸，对于共用的尺寸只标注一 次。定形尺寸应尽量注在反映形体特征明显的视图上。
φ44
φ24
20
80
20 34 12
标注 定形 尺寸
R22
φ22
φ60 φ72
φ40 R16
φ18
6
3-2-2 组合体尺寸标注方法
必须先选择好尺寸基准，即在组合体的每个方向上选择一个（或几个）
通常选择组合体的底 面、端面、对称面、 轴线等作为尺寸基准。
28
3-2-2 组合体尺寸标注方法
对于组合体来说，定形尺寸和定位尺寸合起来尺寸就标注完
整了。但有时总体尺寸要在图上直接注出，为了避免重复，所 以要对已注的尺寸进行适当的调整。
52
48
标
注
总
体
尺
80
寸 R22
86
φ72 R16
标注尺寸的起点，这个标注尺寸的起点称为尺寸基准。当某一方向的基准多
于一个时，其中的一个是主要基准，其余是辅助基准。 辅助基准与主要基准
之间必须有尺寸联系。 定位尺寸应尽量注在反映形体间位置特征明显的视图
上，并尽量与定形尺寸集中注在一起。
48
52
高度方 向基准
标注
定位
56 80
尺寸
长度方 向基准
宽度方 向基准
3-2-1 组合体尺寸分类及尺寸标注基本要求
视图只能表达物体的形状，物体的真实大小是根据图样 上所注的尺寸来确定的。加工时也是按照图样上的尺寸来制 定的。组合体的尺寸标注要做到：正确、完整、清晰、合体各组成部分的长、宽、高 三个方向的尺寸。
定位尺寸:
确定组合体各组成部分之间相对位置 的尺寸。
总体尺寸:
确定组合体总长、总宽、总高的尺寸。
二、尺寸标注的基本要求
1．正确 数值应正确无误，注法符合国家标准 规定。
2．完整 标注的尺寸应能完全确定物体的形状和 大小，既不重复，也不遗漏。
3．清晰 尺寸布置应清晰，便于标注和看图。
4．合理 所注尺寸既能保证设计要求，又能满足 加工、装配、测量等生产工艺的要求。
组合体尺寸标注
【学习目标和要求】 掌握组合体尺寸分类及尺寸标注基本要求； 掌握组合体尺寸标注方法。 【知识目标】 组合体尺寸分类及尺寸标注基本要求； 组合体尺寸标注方法。 【能力目标】 运用形体分析方法进行组合体尺寸标注。
组合体尺寸标注
相关知识： 3-2-1 组合体尺寸分类及尺寸标注基本要求 3-2-2 组合体尺寸标注方法
