基于51单片机的无线报警器的设计毕业论文(设计)开题报告_(1)名师教案与资料

基于51单片机的无线报警器的设计毕业论文(设计)开题报告_(1)名师教案与资料

附件6:
本科毕业论文(设计)开题报告
题目:基于51单片机的无线报警器的设计
院系:培工院电子系
专业:电子信息科学与技术
班级:电信121
姓名:张财
指导教师:___________________________
申报日期:___________________________
开题报告填写要求
1.开题报告作为毕业论文(设计)答辩委员会对学生答辩资格审查的依据材料之一。

此报告应在指导教师指导下,由学生在毕业论文(设计)工作前期内完成,经指导教师签署意见审查后生效。

2.开题报告内容必须用黑墨水笔工整书写,按教务处统一设计的电子文档标准格式打印,禁止打印在其它纸上后剪贴,完成后应及时交给指导教师签署意见。

3.学生查阅资料的参考文献应在3篇及以上(不包括辞典、手册),开题报告的字数要在1000字以上。

4.有关年月日等日期的填写,应当按照国标GB/T 7408—94《数据元和交换格式、信息交换、日期和时间表示法》规定的要求,一律用阿拉伯数字书写。

如“2004年9月26日”或“2004-09-26”。

毕业论文(设计)开题报告
毕业论文(设计)开题报告
毕业论文(设计)开题报告。

51单片机无线遥控应用教程

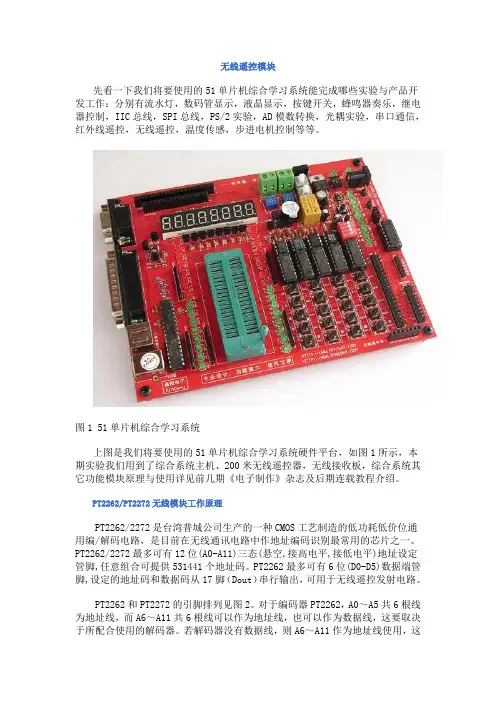

51单片机无线遥控应用教程

编码输出端(正常时为低电平)
表 1:编码电路 PT2262 管脚功能表
名称 管脚
说明
A0-A11 1-8、10-13
地址管脚,用于进行地址编码,可置为“0”,“1”,“f” (悬空),必须与 2262 一致,否则不解码
地址或数据管脚,当做为数据管脚时,只有在地址码与
D0-D5
7-8、10-13
2262 一致,数据管脚才能输出与 2262 数据端对应的高 电平,否则输出为低电平,锁存型只有在接收到下一数
PT2262 和接收端 PT2272 的地址编码完全相同,才能配对使用,遥控模块的生产
厂家为了便于生产管理,出厂时遥控模块的 PT2262 和 PT2272 的八位地址编码端
全部悬空,这样用户可以很方便选择各种编码状态,用户如果想改变地址编码,
只要将 PT2262 和 PT2272 的 1~8 脚设置相同即可,例如将发射机的 PT2262 的第
遥控发射器工作电压为 DC 12V(电池供电) ,尺寸(mm): 58*39*14 ,工作频率:315MHz , 工作电流(mA):13 编码类型: 固定码(板上焊盘跳接设置) 应用说明:与各类型带解码功能的 接收模块联合使用,解码输出后进行相应控制,如采用单片机进行读取接收并解码数据然后控制 相应的灯或电源开关。
编码芯片 PT2262 发出的编码信号由地址码、数据码、同步码组成一个完整 的码字。解码芯片 PT2272 接收到信号后,其地址码经过两次比较核对后,VT 脚 才输出高电平,与此同时相应的数据脚也输出高电平。PT2262 每次发射时至少 发射 4 组字码,因为无线发射的特点,第一组字码非常容易受零电平干扰,往往 会产生误码,所以 2272 只有在连续两次检测到相同的地址码加数据码才会把数 据码中的“1”驱动相应的数据输出端为高电平和驱动 VT 端同步为高电平。当发 射机没有按键按下时,PT2262 不接通电源,其 17 脚为低电平,所以 315MHz 的 高频发射电路不工作,当有按键按下时,PT2262 得电工作,其第 17 脚输出经调 制的串行数据信号,当 17 脚为高电平期间 315MHz 的高频发射电路起振并发射等 幅高频信号,当 17 脚为低平期间 315MHz 的高频发射电路停止振荡,所以高频发 射电路完全收控于 PT2262 的 17 脚输出的数字信号,从而对高频电路完成幅度键 控(ASK 调制)相当于调制度为 100%的调幅。

51单片机编码控制315无线模块传送指令

51单片机编码控制315无线模块传送指令

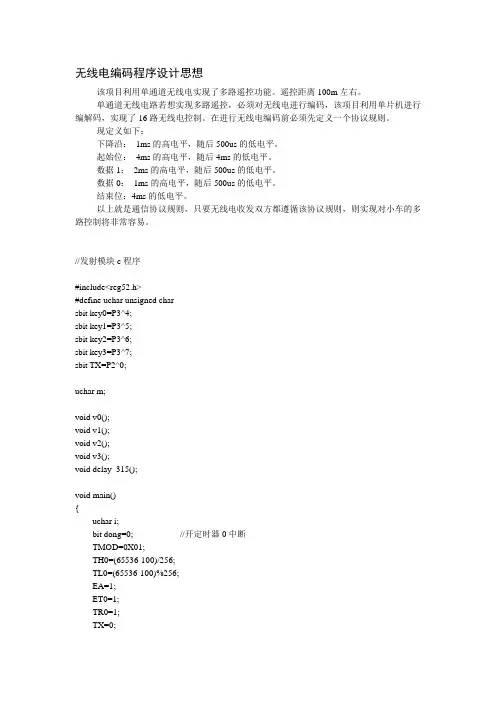

无线电编码程序设计思想该项目利用单通道无线电实现了多路遥控功能。

遥控距离100m左右。

单通道无线电路若想实现多路遥控,必须对无线电进行编码,该项目利用单片机进行编解码,实现了16路无线电控制。

在进行无线电编码前必须先定义一个协议规则。

现定义如下:下降沿:1ms的高电平,随后500us的低电平。

起始位:4ms的高电平,随后4ms的低电平。

数据1:2ms的高电平,随后500us的低电平。

数据0:1ms的高电平,随后500us的低电平。

结束位:4ms的低电平。

以上就是通信协议规则,只要无线电收发双方都遵循该协议规则,则实现对小车的多路控制将非常容易。

//发射模块c程序#include<reg52.h>#define uchar unsigned charsbit key0=P3^4;sbit key1=P3^5;sbit key2=P3^6;sbit key3=P3^7;sbit TX=P2^0;uchar m;void v0();void v1();void v2();void v3();void delay_315();void main(){uchar i;bit dong=0; //开定时器0中断TMOD=0X01;TH0=(65536-100)/256;TL0=(65536-100)%256;EA=1;ET0=1;TR0=1;TX=0;while(1) //发送指令0{if(key0==0){delay_315();while(key0==0){v3();v2();v0();v0();v0();m=0;while(m<40);}dong=1;}if(key1==0) //发送指令1{delay_315();while(key1==0){v3();v2();v0();v0();v1();m=0;while(m<40);}dong=1;}if(key2==0){delay_315();while(key2==0){v3();v2();v0();v1();v0();m=0;while(m<40);}dong=1;}if(key3==0){delay_315();while(key3==0){v3();v2();v0();v1();v1();m=0;while(m<40);}dong=1;}if(dong==1){dong=0;for(i=0;i<5;i++){v3();v2();v1();v0();v0();m=0;while(m<40);} }}}void timer0() interrupt 1{TH0=(65536-100)/256;TL0=(65536-100)%256;m++;TF0=0;}void v0() // 1MS高电平500us低电平{m=0;while(m<10)TX=1;m=0;while(m<5)TX=0;}void v1() // 2MS高电平500us低电平{m=0;while(m<20)TX=1;m=0;while(m<5)TX=0;}void v2() // 4MS高电平4ms低电平{m=0;while(m<40)TX=1;m=0;while(m<40)TX=0;}void v3() // 1MS高电平500us低电平{m=0;while(m<10)TX=1;m=0;while(m<5)TX=0;}void delay_315(){uchar i,j;for(i=0;i<10;i++)for(j=0;j<110;j++);}//接收程序#include"reg52.h"#define uchar unsigned charsbit RX=P3^3;sbit red0=P0^0;sbit red1=P0^1;sbit red2=P0^2;sbit red3=P0^3;sbit red4=P0^4;uchar m;bit n;void main(){uchar a,b,c,p,x,y; //定义存取的数据TMOD=0X01;TH0=(65536-100)/256; //开定时器0TL0=(65536-100)%256;EA=1;ET0=1;TR0=1;EX1=1;IT1=1;P0=0XFF;p=5;x=0;while(1){if(n==1){while(RX==0); //读取协议下降沿m=0;EX1=0;while(RX==1);if(m>35&&m<45) //读取协议起始位高电平{m=0;while(RX==0);if(m>35&&m<45) //读取协议起始位低电平{m=0;while(RX==1); //读取数据1if(m>5&&m<15)a=0;if(m>15&&m<25)a=4;while(RX==0);m=0;while(RX==1); //读取数据2if(m>5&&m<15)b=0;if(m>15&&m<25)b=2;while(RX==0);m=0;while(RX==1); //读取数据3if(m>5&&m<15)c=0;if(m>15&&m<25)c=1;while(RX==0);m=0;p=a+b+c;x++;if(x==1)y=p;if(x==2) //连续收到两次数据才进入匹配{x=0;if(y==p){switch(p){case 0:red0=0;red1=1;red2=1;red3=1;red4=1;break;case 1:red0=1;red1=0;red2=1;red3=1;red4=1;break;case 2:red0=1;red1=1;red2=0;red3=1;red4=1;break;case 3:red0=1;red1=1;red2=1;red3=0;red4=1;break;case 4:red0=1;red1=1;red2=1;red3=1;red4=0;break;}}}}}}}}void INT_1() interrupt 2{n=1;}void timer0() interrupt 1{TH0=(65536-100)/256;TL0=(65536-100)%256;m++;TF0=0;}。

51单片机编码

51单片机编码

51单片机编码单片机编码技术是现代电子信息技术中的重要组成部分。

作为微控制器的核心,单片机编码通过将输入的数据信息转换为特定的编码方式,实现各种功能和应用。

本文将从基本概念、编码原理和应用实例等方面,详细介绍51单片机编码相关内容。

1. 51单片机编码的基本概念51单片机编码是指使用8051系列单片机进行程序设计和编码的过程。

它采用汇编语言或高级语言编写程序代码,并将其转化为机器码,通过单片机的指令集执行相应的操作。

由于其成熟的硬件平台和丰富的软件资源,51单片机编码广泛应用于各种嵌入式系统、控制系统等领域。

2. 51单片机编码的原理51单片机编码的原理主要包括指令集、寄存器、数据存储器、输入输出端口等组成部分。

指令集是单片机内部存储的一组机器指令,通过不同的指令实现对数据的处理和控制。

寄存器用于存储临时数据和程序状态等信息,提供给CPU进行运算和控制。

数据存储器则用于存储程序代码和数据,包括内部RAM和外部ROM等。

输入输出端口是单片机与外部设备进行交互的接口,通过读取输入端口的状态和向输出端口写入数据,实现与外部环境的通信。

3. 51单片机编码的应用实例3.1 系统控制应用51单片机编码广泛应用于各种系统控制应用中,如智能家居、工业自动化、交通信号控制等。

通过编写相应的控制程序代码,将输入的传感器信号处理后,控制相关的执行机构进行动作。

例如,通过读取温度传感器的数据,控制空调的开关和温度调节,实现智能环境控制。

3.2 嵌入式系统应用嵌入式系统是指将计算能力嵌入到各种设备和系统中,实现特定功能的计算系统。

51单片机编码在嵌入式系统中有广泛的应用,如智能手机、电视、汽车电子等。

通过编写嵌入式软件程序,控制和管理功耗、资源调度、外设驱动等,实现嵌入式系统的各项功能。

3.3 通信系统应用51单片机编码在通信系统中也有着重要的应用。

例如,通过编写相应的通信协议和驱动程序,实现与外部设备的数据交换和通信。

基于51单片机315MHz无线收发模块调试程序

基于51单片机315MHz无线收发模块调试程序

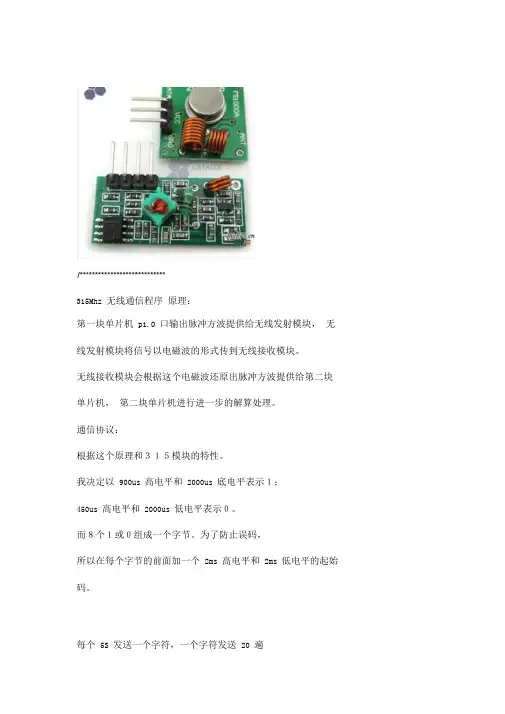

315Mhz 无线通信程序原理:第一块单片机p1.0 口输出脉冲方波提供给无线发射模块,无线发射模块将信号以电磁波的形式传到无线接收模块。

无线接收模块会根据这个电磁波还原出脉冲方波提供给第二块单片机,第二块单片机进行进一步的解算处理。

通信协议:根据这个原理和315模块的特性。

我决定以900us 高电平和2000us 底电平表示1;450us 高电平和2000us 低电平表示0。

而8个1或0组成一个字节。

为了防止误码,所以在每个字节的前面加一个2ms 高电平和2ms 低电平的起始码。

每个5S 发送一个字符,一个字符发送20 遍*******************************//****************************315Mhz 无线通信程序发送程序11.0592M 晶振 1 机器周期=1.0851us定时器产生2MS 定时TH0=0XF8;TL0=0XCD;900us 定时TH0=0XFC;TL0=0XC3;450us 定时TH0=0XFE;TL0=0X61;*******************************/#include<reg52.h>#include "intrins.h"#define uint unsigned int#define uchar unsigned charsbit WXSEND=P1^0;uchar timedata[8]={0xfe,0x61,0xfc,0xc3,0xf8,0xcd,0xea,0x66};// 450us, 900us,2MS,6ms/*************************************11.0592MHZ 下500 毫秒延时,还准***************************************/void delay500ms(uint i)uint j;uchar k;while(i--){for(j=0;j<750;j++)for(k=0;k<200;k++);}}void time0init(){TMOD=0x01;//}void sendset(uchar senddata);// 发送数据程序void sendstartbit();// 数据发送起始信号2ms 高电平和2ms 低电平的起始码void sendlowbit();// 发送低电平void sendhighbit();// 发送高电平void main(){uchar senddata,i;time0init();// 定时器初始化senddata=0x55;while(1) {for(i=0;i<20;i++){sendset(senddata);// 发送数据程序}delay500ms(10);senddata++;}}// 发送数据程序void sendset(uchar senddata){uchar i,sendbit;sendstartbit();// 发送开始信号for(i=0;i<8;i++){sendbit=senddata&0x80;if(sendbit==0)sendlowbit(); // 发送低电平else sendhighbit();// 发送高电平senddata=senddata<<1;}// 数据发送起始信号6ms 高电平和2ms 低电平的起始码void sendstartbit(){WXSEND=1;TH0=timedata[4];TL0=timedata[5];TR0=1;while(TF0==0);TR0=0;TF0=0;TH0=timedata[4];TL0=timedata[5];WXSEND=0;TR0=1;while(TF0==0);TR0=0;TF0=0;}void sendlowbit() // 发送低电平{WXSEND=1;TH0=timedata[0];TL0=timedata[1];TR0=1;while(TF0==0);TR0=0;TF0=0;TH0=timedata[4];TL0=timedata[5];WXSEND=0;TR0=1;while(TF0==0);TR0=0;TF0=0;}void发送高电平sendhighbit()//{WXSEND=1;TH0=timedata[2];TL0=timedata[3];TR0=1;while(TF0==0);TR0=0;TF0=0;TH0=timedata[4];TL0=timedata[5];WXSEND=0;TR0=1;while(TF0==0);TR0=0;TF0=0;}/****************************315Mhz 无线通信程序接收程序11.0592M 晶振 1 机器周期=1.0851us用中断0 边沿触发中断,开启接收程序由于接收模块平时大部分时间是低电平,有信号时是高电平,而中断以,0 是负边沿触发,所硬件电路中接收模块的信号输出端经过非门后接到单片机P3.2接收到数据,用串口传到上位机的串口调试软件显示*******************************/#include<reg52.h>#include "intrins.h" #define uint unsigned int#define uchar unsigned char sbit WXrecep=P3^2;//uchar code timedata[6]={0xfe,0x61,0xfc,0xc3,0xf8,0xcd};// 450us,900us,2MS uchar wxrecepda;void time0init(){TMOD=0x21;// 定时器0TH0=0;TL0=0;//TMOD=0x20;/*TMOD:timer1,mode2,8-bitreload*/TH1=0xFD;/*TH1 11.0592MHz*/TL1=0XFD;EA=1;EX0=1;ET0=1;IE0=0;}void uartinit(){SCON=0x50;/*SCON: 模式1,8-bitUART, 使能接收*/ TR1=1;/*TR1:timer1run*/void receivewx();// 接收子程序void main(){time0init();// 定时器初始化uartinit();while(1) ;}void receivewx()// 接收子程序{uint i;uchar j,recedata;while(WXrecep==0);TR0=0;i=TH0*256+TL0;TH0=0;TL0=0;if((i>=1800)&&(i<=1890)){ recedata=0;for(j=0;j<8;j++){while(WXrecep==1);TR0=1;while(WXrecep==0);TR0=0;i=TH0*256+TL0;if((i>=390)&&(i<=450)) recedata=recedata&0xfe;else if((i>=800)&&(i<=860)) recedata=recedata|0x01;recedata=recedata<<1;TH0=0;TL0=0;}wxrecepda=recedata>>1 ;SBUF=wxrecepda;while(TI==0);TI=0;}}void wxrecint() interrupt 0{TH0=0;TL0=0;TR0=1;EX0=0;receivewx();EX0=1;}。

基于51单片机的无线遥控技术

基于51单片机的无线遥控技术

摘要:本文讲解了基于51单片机的无线遥控技术。

关键词:51单片机 无线遥控技术在无线遥控应用领域,P T 2272和P T2262为应用最为广泛,使用最为简单的无线编码解码芯片。

其中2272为解码芯片,2262为编码芯片。

如图1、2所示,P T2262/P T2272是台湾普城公司生产的一种C M O S工艺制造的低功耗低价位通用编解码芯片。

主要用于无线遥控发射电路。

编码芯片P T2262发出的编码信号由地址码、数据码、同步码组成一个完整的传输信号,解码芯片P T2272接到信号后,其地址码经过两次比较核对后,V T脚输出高电平,与此同时相应的数据脚也输出高电平,如果遥控器一直按住按键,编码芯片也会连续发射。

当遥控器没有按键按下时,P T2262不接通电源,其17脚为低电平;当有按键按下时,PT2262 工作,其第17 脚输出串行信号。

PT2272解码芯片有不同的后缀,表示不同的功能,有L4/M4/L6/M6之分,其中L表示锁存输出,M表示非锁存(点动)输出,后缀的6和4表示有几路并行的控制通道,当采用4路并行数据点动输出时(P T2272-M4),对应的地址编码应该是8位,如果采用6路的并行数据点动输出时(P T2272-M6),对应的地址编码应该是6位。

除了编码解码芯片的地址码相同才可以配对使用外,还需要它们对应的振荡电阻大小匹配,图1、2中的16脚和15脚使用时所连接的电阻为相应的振荡电阻。

下面以无线遥控小车为例介绍一下51单片机构成的多路控制遥控器,如图3所示,想实现复杂的遥控信号传输,在发射端必须进行单片机的程序控制才能进行复杂的按钮输出,本例分为8种情况的按钮输出,分别为前进、后退、左转、右转、前进加左转、前进加右转、后退加左转及后退加右转,需要注意的是单片机使用的晶振为4M H Z,否则将影响信号传输的稳定性。

其汇编程序为:S1 EQU P1.0;前进S2 EQU P1.1;左转S3 EQU P1.2;右转S4 EQU P1.3;后退TE EQU P3.0ORG 0000H JMP MAIN1ORG 0030H;****************MAIN1: MOV B,#0;MAIN: MOV A,P1;ANL A,#0FH ; CJNE A,B,L0 ; JMP MAIN;****************L0: CJNE A,#00001110B,L1 ;CALL Q1 L1: CJNE A,#00000111B,L2 ;CALL Q2 L2: CJNE A,#00001101B,L3 ;CALL Q3L3: CJNE A,#00001011B,L4 ;CALL Q4 L4: CJNE A,#00001100B,L5 CALL Q5 L5: CJNE A,#00001010B,L6 CALL Q6 L6: CJNE A,#00000101B,L7 CALL Q7 L7: CJ N E A,#00000011B,L8CALL Q8L8: JMP MAIN;****************Q1: MOV P3,#01 CALL FS MOV B,#00001110B RET Q2: M OV P3,#02 CALL FS MOV B,#00000111B RET Q3: MOV P3,#03 CALL FS MOV B,#00001101B RET Q4: MOV P3,#04 CALL FS MOV B,#00001011B RETQ5: M OV P3,#05CALL FS MOV B,#00001100B RET Q6: M OV P3,#06 CALL FS MOV B,#00001010B RET Q7: MOV P3,#07 CALL FS MOV B,#00000101B RET Q8: M OV P3,#08 CALL FS MOV B,#00000011B RET;****************FS: SETB TE CLR TE RETEND图3:遥控器原理图在遥控接收端,控制小车的2个电机,一个电机的正反转决定小车的前进或后退,另一个电机的正反转决定小车的左转或右转,实现的功能与遥控端相对应,分别为前进、后退、左转、右转、前进的同时左转或右转及后退的同时左转或右转。

基于51单片机的信号发生器设计报告

基于51单片机的信号发生器设计报告

基于51单片机的信号发生器设计报告二零一四年十二月十一日摘要根据题目要求以及结合实际情况,本文采用一种以AT89C51单片机为核心所构成的波形发生器,可产生方波、三角波、正弦波、锯齿波等多种波形,波形的频率可用程序改变,并可根据需要选择单极性输出或双极性输出,具有线路简单、结构紧凑、性能优越等特点。

本设计经过测试,性能和各项指标基本满足题目要求。

关键词:信号发生器 DAC0832芯片 LM358运放 89C51芯片目录摘要...................................................................... 目录...................................................................... 第一章绪论.................................................................1.1单片机概述...........................................................1.2信号发生器的概述和分类..............................................1.3问题重述及要求....................................................... 第二章方案的设计与选择...................................................2.1方案的比较...........................................................2.2设计原理 .............................................................2.3设计思想 .............................................................2.4实际功能 ............................................................. 第三章硬件设计............................................................3.1硬件原理框图.........................................................3.2主控电路 .............................................................3.3数、模转换电路.......................................................3.4按键接口电路.........................................................3.5时钟电路 .............................................................3.6显示电路 ............................................................. 第四章软件设计............................................................4.1程序流程图........................................................... 参考文献.................................................................... 附录1 电路原理图 .......................................................... 附录2 源程序............................................................... 附录3 器件清单......................................................第一章 绪论1.1 单片机概述单片机(Single chip microcomputer )是一种集成电路芯片,是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU 、随机存储器RAM 、只读存储器ROM 、多种I/O 口和中断系统、定时器/计数器等功能(可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D 转换器等电路)集成到一块硅片上构成的一个小而完善的微型计算机系统,在工业控制领域广泛应用。

基于51单片机的无线电子密码锁课程设计

基于51单片机的无线电子密码锁课程设计

单片机课程设计报告书课题名称基于89C51单片机无线电子密码锁的设计姓 名刘武 学 号131220330 学 院通信与电子工程学院 专 业电子信息工程 指导教师祝秋香 讲师2015年 12月20日※※※※※※※※※ ※※ ※※ ※※ ※※※※※※※※※2013级电子信息工程专业单片机课程设计基于89C51单片机无线电子密码锁的设计1 设计目的(1)了解MCS-51单片机使用方法和熟悉蓝牙模块;(2)掌握AT89C51芯片的使用方法及蓝牙模块的连接与使用;(3)熟悉单片机程序仿真软件Proteus的使用;(4)了解MCS-51单片机开发板工作原理以及芯片的组合;(5)熟悉无线电子密码锁的设计及实现。

2设计思路2.1 选择设计电路设计51单片机与蓝牙连接的电路。

2.2 所选设计电路的原因(1)由于无线电子密码锁的设计需要用到蓝牙模块,用到的单片机资源并不是很多,而51单片机的资源有8位CPU、4KB的ROM、128B的RAM、2个16位定时/计数器、4组8位的I/O、1个串口和5个中断源,可以更有效率的利用到51单片机的资源。

(2)可现实无线功能的模块有:蓝牙模块、无线模块、红外遥控模块,因为相对之下,蓝牙模块更容易实现,更容易操作,最后选择蓝牙模块实现手机远程控制。

(3)为了提高效率,可以利用51单片机开发板的硬件,用LED灯模拟密码锁的开关,当LED灯亮起时代表锁已经开启,熄灭则代表密码锁被关闭。

应用在实际中可用继电器替代LED的亮灭去控制强电开关。

3 设计过程3.1 设计总框图无线电子密码锁分为两个主要功能模块:51单片机模块,蓝牙实现模块。

这两个模块共同工作完成本电路的功能实现。

其中利用AT89C51芯片来实现51单片机模块功能,完成数码管、发光二极管的实现,同时利用HC06蓝牙模块来实现手机远程控制功能。

其设计总框图如图.1所示:图1 总体方框图3.2 单元模块设计3.2.1. 总电路其设计的总电路如图2所示:图2 总电路图其工作原理如下:通过在51单片机开发板对AT89C52芯片写入程序,建立单片机与蓝牙模块之间的串口通信,并通过手机输入指令输入到蓝牙模块之中,通过程序利用单片机串口将蓝牙与51单片机进行通信,并控制单片机的引脚,从而控制外围电路的LED灯的亮灭和数码管的功能实现。

基于51单片机的无线通信设计

基于51单片机的无线通信设计

内容提要无线遥控是指利用无线电波、红外线、超声波等作为载体,不用导线,而在空间传输,实现对以家用电器为代表的中小型电器的遥控方法,主要有无线电遥控和红外线遥控。

红外光波的波长远小于无线电波的波长,因此红外线遥控信号不会影响其它家用电器和邻近的无线电设备;另外,红外线遥控不具有无线电遥控那样穿透障碍物去控制被控对象的能力,在设计家用电器的红外线遥控器时,不必要像无线电遥控那样,每套发射器和接收器要有不同的遥控频率或编码,否则,就会隔墙控制或干扰邻居的家用电器,所有同类产品的红外线遥控器,可以有相同的遥控频率或编码,而不会出现遥控信号“串门”的情况,这对于大批量生产以及在家用电器上普及红外线遥控提供了极大的方便。

本设计由通用红外遥控编码芯片SC9012构建红外发射系统,由89C51单片机和一体化红外接收头构建红外接收系统。

关键词红外线遥控;红外线发射;红外线接收;单片机主要内容一、课程设计的目的目前,单片机已广泛应用到国民经济建设和日常生活的许多领域,成为测控技术现代化必不可少的重要工具。

1、进一步熟悉和掌握单片机的结构及工作原理。

2、掌握单片机的接口技术及相关外围芯片的外特性,控制方法。

3、通过课程设计,掌握以单片机核心的电路设计的基本方法和技术,了解有关电路参数的计算方法。

4、通过实际程序设计和调试,逐步掌握模块化程序设计方法和调试技术。

5、通过完成一个包括电路设计和程序开发的完整过程,使学生了解开发一单片机应用系统的全过程,为今后从事相应的工作打下基础。

二、设计过程2.1 红外线遥控系统结构红外线遥控系统是由发射端和接收端两部分组成,如图C.1和C.2所示。

红外线遥控系统是由发射端和接收端两部分组成,红外线发射端就是红外遥控器,主要包括键盘、编码调制芯片、红外线发射LED。

当按下某一按键后,遥控器上的编码调制芯片便进行编码,并结合载波电路的载波信号而成为合成信号,再经红外线发射二极管,将红外线信号发射出去。

(完整版)基于51单片机的无线数据收发系统设计(带电路图和代码)

(完整版)基于51单片机的无线数据收发系统设计(带电路图和代码)

1 引言伴随着短距离、低功率无线数据传输技术的成熟,无线数据传输被越来越多地应用到新的领域。

与有线通信方式相比,无线通信以其不需铺设明线,使用便捷等一系列优点,在现代通信领域占重要地位。

但以往的无线产品存在范围和方向上的局限。

例如,一些无线产品在使用时,无法将信息反馈给控制者;还有一些无线产品不能很好地显示参数或状态信息,如果能在系统中增加一块小型液晶显示电路,产品不仅能向用户显示其状态或状态的改变,而且可以大大降低成本。

正如人们所发现的,只要建立双向无线通信-双工通信并且选择成本低的收发芯片,就会出现许多新应用。

本次设计主要是利用无线收发电路,加上单片机控制与液晶显示制成一套完整的数据收发系统。

考虑到目前市场上的一些需求,设计的主要要求是方案成本低,体积小,低功耗,集成度高,尽量无需调外部元件,传输时间短,接口简单。

nRF401是国外最新推出的单片无线收发一体芯片,它在一个20脚的芯片中包括了高频发射、高频接收、PLL合成、FSK调制、多频道切换等功能,并且外围元件少,便于设计生产,功耗极低,集成度高,是目前集成度较高的无线数传产品,它为低速率低成本的无线技术提出了解决方案。

2 无线数据收发系统2.1 系统组成无线数据传输系统有点对点,点对多点和多点对多点三种。

本系统由于实际应用的需要,接收器和数据终端之间的数据传输通过nRF401进行,构成点对点无线数据传输系统。

整个系统中,两数据终端之间的无线通信采用433MHz的频段作为载波频率,收发通过串口通信。

无线数据收发系统可以分为无线收发控制电路、单片机控制电路、显示电路和按键电路四部分组成,系统原理如图2-1所示:图2-1 无线数据收发系统原理图2.2 实现过程当我们需要发送数据时,使用按键来输入所需发送的信息。

按键与单片机AT89S52的P3.2-P3.5口相接,单片机的 P1.0口控制信息的发送与接收,并且TXD 端与收发器输入端相连,通过TXD将数据传入收发器,收发器接收到数据后,通过FSK调制,将信号发送出去;接收端的收发器通过解调,将载波信号转换为数字信号,完成信息传输过程;收发器的输出端通过RXD端将数字信号输入到单片机;单片机将数据传送到显示器,这样就完成了一次数据发送与接收并显示的过程。

(单片机原理与应用实验)实验15无线解码接收

(单片机原理与应用实验)实验15无线解码接收

接收器接收到信号后,通 过解调器将信号解调成原 始数据。
单片机对解码后的数据进 行处理,实现相应的控制 功能。
解码器对解调后的数据进 行解码,还原出原始数据。
03
实验步骤与操作
硬件准备与连接
硬件设备
单片机开发板、无线解码接收模块、 电脑、杜邦线若干。
连接方式
使用杜邦线将单片机开发板的相应接 口与无线解码接收模块连接,再将单 片机开发板通过USB数据线与电脑连 接。
05
结论与展望
本实验的收获与体会
掌握了无线解码接收的基本原理和技术
通过本实验,我们深入了解了无线解码接收的原理,包括信号的调制、解调、解码等过 程,以及相关的技术和实现方法。
提高了实践操作能力
在实验过程中,我们通过实际操作,熟悉了单片机开发环境的使用,掌握了编程、调试 等技能,提高了实践操作能力。
增强了解决问题能力
在实验过程中,我们遇到了一些问题,通过分析、思考和实践,我们成功解决了这些问 题,增强了解决问题能力。
单片机在无线解码接收中的发展前景
01
无线解码接收技术将 更加成熟
随着科技的发展,无线解码接收技术 将不断进步,单片机在无线解码接收 中的应用也将更加广泛和深入。
02
单片机将更加智能化
(单片机原理与应用实验)实验15无 线解码接收
目录
• 实验目的 • 实验原理 • 实验步骤与操作 • 实验结果与分析 • 结论与展望
01
实验目的
掌握无线解码接收的基本原理
了解无线解码接收系统的组成和 工作原理,包括信号的调制、解
调、解码等过程。
掌握无线解码接收的关键技术, 如信号的传输方式、抗干扰措施
单片机编程与调试

用51单片机中断法解码pt2262无线遥控器.doc

用51单片机中断法解码pt2262无线遥控器.doc

用51单片机中断法解码pt2262无线遥控器/****************************************************************************************** pt2262解码软件修正版使用了位操作代替前版本的位寻址,使用三个字节变量存储获取的数据,便于以后将地址和数据进行操作增加了两次数据比对的功能,降低误码的干扰2007.8.24接受模块的信号输出端接INT0中断口。

P1.0,p1.1上接LED显示接受的情况。

用pt2262无线遥控器解码测试通过。

注意:使用的是4M的晶振以减少mcu对接受模块的干扰。

程序开发:运行平台:51hei单片机开发板+315m无线模块,用杜邦线连接.使用时可能要改变检测的特征值,视遥控的中心频率而定,可以通过pt2262上的电阻改变*******************************************************************************************/#include <reg52.h>unsigned int tmp,t1=0;unsigned char i9=0,t2;char *dataTMP;unsigned char dataTMP0,dataTMP1,dataTMP2,datacheck;unsigned char bdata oeCON;sbit UD0=oeCON^0;sbit UD1=oeCON^1;sbit OC0=oeCON^2;sbit OC1=oeCON^3;sbit p10=P1^0;sbit p11=P1^1;sbit p32=P3^2;bit flagF=1,press;void up_down();void open_close();void delay(unsigned char);void main(){ IT0=1;EX0=1;TMOD=0x09;EA=1;TR0=1;P3=0xff;UD0=1;UD1=0;OC0=1;OC1=0;while(1){ p10=p32;if(datacheck==0xff){/**********编码解析后执行代码******************************************/}}/*************************************************************中断服务程序通过探头flagF的值判断是否接收到sync信号接收到的数据存入dataTMP的三个变量中连续按键的确认:等待i9的值变为0;延时再次检测i9的值是否为0;是0则认为按键中止。

基于51单片机的无线信号编解码技术研究

基于51单片机的无线信号编解码技术研究

基于51单片机的无线信号编解码技术研究作者:于浩来源:《商情》2017年第09期(辽东学院)【摘要】针对数据帧格式固定、校验方式单一以及传输速率不便于更改等问题,提出了一种通过 STC89C516RD+单片机实现的软件编解码方法。

该方法通过定时器的延时来实现对数字信号的编码;通过外部中断与定时器相结合的方式进行解码,即利用接收到的脉冲信号的上升沿启动定时器工作,下降沿停止定时器工作并触发外部中断,然后读取计数寄存器的值并识别数据。

实验证明,该方法的数据帧格式及校验方式灵活多变,而且可以降低无线传输系统的成本,适用于无线控制、数据采集、故障报警等多种无线数据通信场合。

【关键词】编码解码定时器外部中断一、现有的编解码技术(一)硬件编解码技术目前有多种用于编码和解码的专用芯片,PT2262/PT2272是比较常用的一种。

在通常的使用中,一般采用8位地址码和4位数据码,这时编码芯片PT2262和解码芯片PT2272的第1~8脚为地址设定脚。

有三种状态可供选择:悬空、接正电源和接地,38为6561,所以地址编码不重复度为6 561组,只有发射端PT2262和接收端PT2272的地址编码完全相同时,才能配对使用。

当编码启动端TE接低电平时,PT2262就将从数据输入端D0~D3输入的数据经过编码后从DOUT引脚串行输出,数据帧的高8位为地址,低4位为数据,发送时以先高位、后低位的顺序逐次发送。

每一帧发送4次,每帧数据中间由同步码隔开。

PT2272只有在连续2次检测到相同的地址码和数据码时才会把数据码中的&ldquo;1&rdquo;驱动相应的数据输出端为高电平和驱动VT引脚同步为高电平,将VT引脚反向后接入单片机的外部中断输入引脚,通过触发中断来通知单片机接收到数据了。

PT2262/PT2272芯片功耗低、外部元器件少、工作电压范围宽。

但这两个芯片在应用中必须对地址统一编码,配对使用,而且需要通过改变硬件电路才能重新设置芯片地址;该编码芯片的帧格式是固定的,不能随意改动,而且编码的脉冲宽度需要调节外接振荡电阻大小才能改变。

基于51单片机的WIFI无线控制系统设计与实现

基于51单片机的WIFI无线控制系统设计与实现

基于51单片机的WIFI无线控制系统设计与实现发表时间:2018-10-08T15:36:52.577Z 来源:《新材料.新装饰》2018年5月下作者:赵金永[导读] 随着移动技术的不断发展,整个世界在走向移动化。

现阶段,通信技术正面临一场深刻的变革,传统的有线网络已不能满足日益增长的通信需要。

无线通信技术越来越受到关注,人们需要一种不受约束的通信技术,能够随时随地的获取信息。

随着互联网越来越深入的走进人们的生活,用户对能够随时随地上网的需求越来越迫切,WIFI 无线通信技术也得到了迅速发展。

本文研究了51单片机的WIFI无线控制系统。

(广州沣雷交通科技股份有限公司,广州市 510000)摘要:随着移动技术的不断发展,整个世界在走向移动化。

现阶段,通信技术正面临一场深刻的变革,传统的有线网络已不能满足日益增长的通信需要。

无线通信技术越来越受到关注,人们需要一种不受约束的通信技术,能够随时随地的获取信息。

随着互联网越来越深入的走进人们的生活,用户对能够随时随地上网的需求越来越迫切,WIFI 无线通信技术也得到了迅速发展。

本文研究了51单片机的WIFI无线控制系统。

WiFi(Wireless Fidelity)是无线局域网(WLAN)技术——IEEE 802.11系列标准的商用名称。

IEEE 802.11系列标准主要包括IEEE802.11a/b/g/n 5种。

WIFI是由AP ( Access Point)和无线网卡组成的无线网络。

AP一般称为网络桥接器或接入点, 它是当作传统的有线局域网络与无线局域网络之间的桥梁, 因此任何一台装有无线网卡的PC均可透过AP去分享有线局域网络甚至广域网络的资源。

WIFI主要技术优点是无线接入、高速传输以及传输距离远其中, 802.11n 可以将WLAN的传输速率由目前802.11a及802.11g提供的54Mbps,提高到300Mbps甚至高达600Mbps。

在开放性区域通讯距离可达305m,在封闭性区域通讯距离76 ~ 122m,方便与现有的有线以太网整合,组网的成本更低。

基于51系列单片机的无线报警器

基于51系列单片机的无线报警器

烟台大学文经学院毕业论文(设计)[摘要]本文介绍了基于51系列单片机的无线报警器,发射端将信息发送出去后,信息经过编码解码,接收端将信息传送给单片机,并控制报警。

设计有两个模块组成:无线发射模块、单片机监控下的无线接收报警模块。

发射模块中四个按键控制数据信息的发送,编码芯片PT2262对信息进行编码,然后送给发射头,经过发射头将信息发送出去;接收模块接收到信息后送给解码芯片PT2272,PT2272进行解码,然后将解码信息传送给单片机AT89C51,最后引起警铃报警。

除此报警功能之外,此系统还添加了设防功能和撤防功能,用以应对断电时无线报警失灵的的情况。

本文详细分析了上述实现原理,给出了主要程序部分,并通过了测试,有较强的实用价值。

[关键词] 51系列单片机,PT2262, PT2272,设防,撤防I烟台大学文经学院毕业论文(设计)[Abstract] Wireless alarm based on the 51 series single chip is introduced in this paper, the transmitting terminal will send out information, which is through coding and decoding. The receiver gets the information, which will be transmitted to Single-chip microcomputer to control the alarm. The design has two modules: wireless transmitting module and wireless receiving alarm module monitored by the single-chip microcomputer .Four buttons in the transmitting module control data information send , the encoding chip PT2262 code information, and then sent to it to launch head first, finally launch head send out information; Receiving module receive information, which is sent to decoding chips PT2272 to be decoded, then which will transfer information to the single chip- microcomputer AT89C51 , finally causing alarm bell ringing. Besides, this system also add the fortification function and removal function that deal with wireless alarm failure of power cuts.The operation principle is analyzed in the paper. The main part of the program is given, and pass the test. This device has a strong practical value.[Key words] 51 series MCU, PT2262, PT2272, fortification, disarmII烟台大学文经学院毕业论文(设计)目录1 绪论 (1)1.1 防盗报警器的设计背景 (1)1.2 无线防盗报警器的国内外发展现状 (1)2 系统分析 (3)2.1系统设计要求: (3)2.2无线防盗报警器的工作流程框图 (3)3硬件设计 (4)3.1原理描述系统功能框图 (4)3.2功能模块详细设计 (4)3.2.1无线转发防盗报警发送电路 (4)3.2.2接收报警电路 (5)3.2.3接收电路电源部分 (6)3.2.4无线接收部分 (6)3.2.5单片机控制部分 (7)3.3主要芯片功能描述 (8)3.3.1 AT89C51高性能8位单片机 (8)3.3.2编码解码芯片PT2262/PT2272芯片选择 (10)3.3.3集成芯片LM386 (11)3.3.4门磁传感器 (12)3.4安装与注意事项 (12)4 软件设计 (13)4.1主程序流程图: (13)4.2程序模块说明 (13)4.2.1停电报警程序 (14)4.2.2撤防程序 (15)4.2.3布防程序 (16)5 仿真与调试 (17)5.1无线发射模块仿真 (17)5.2无线接收模块仿真 (18)5.3 无线装置的硬件调试 (18)结论 (20)致谢 (21)参考文献 (22)附录:部分程序 (22)III1 绪论1.1 防盗报警器的设计背景在电子技术日益发展的今天,报警系统从以前的单一的有线报警方式,逐步转变到有线和无线等多种控制结合的方式。

51单片机译码法

51单片机译码法

51单片机译码法1.引言1.1 概述概述部分的内容可以描述以下内容:51单片机译码法是一种常用的数字电路应用技术,旨在将输入的数据信号转化为相应的输出信号。

通过译码的技术,我们能够将数字信号转换为我们能够理解的形式,从而实现数字电路的设计和控制。

本文旨在介绍和探讨51单片机译码法的基本原理和应用。

文章结构包括引言、正文和结论三个部分。

在引言部分,我们将总结本文的概述、文章结构和目的。

首先,我们将概述51单片机译码法的基本概念和背景,并介绍该技术在数字电路应用中的重要性。

其次,我们将介绍文章的整体结构,以便读者能够清晰地了解文章的内容安排。

最后,我们将明确本文的目的,即通过介绍51单片机译码法的原理和应用,帮助读者对该技术有一个全面的认识。

在正文部分,我们将详细介绍51单片机的基本概念和特点,包括其硬件结构和工作原理。

然后,我们将深入探讨译码法的基本原理,包括各种常见的译码技术和其原理。

通过实例和图示,我们将阐述译码法在数字电路设计中的应用,并解释其在不同场景下的优势和限制。

最后,在结论部分,我们将对整篇文章进行总结,对51单片机译码法的基本原理和应用进行回顾和归纳。

同时,我们将展望该技术的应用前景,探讨其在未来数字电路设计中的可能发展方向和应用场景。

通过本文的阅读,读者将能够全面了解51单片机译码法的基本原理和应用,并对其在数字电路设计中的重要性和潜在价值有一个清晰的认识。

同时,读者还可以通过本文所提供的实例和案例,掌握51单片机译码法的具体使用技巧,并在实际工程中应用该技术,提高数字电路设计的效率和可靠性。

1.2文章结构1.2 文章结构本文按照以下结构来展开对51单片机译码法的介绍:引言部分将概述本文的主题和目标,为读者提供一个整体的了解。

接下来的正文部分将分为两个主要部分。

首先,将对51单片机进行简要介绍,包括其概述、特点和应用领域。

然后,将详细介绍译码法的基本原理,包括其定义、分类、设计原则和实现方法等内容。

51单片机解码PT2262的设计方法

51单片机解码PT2262的设计方法

51单片机解码PT2262的设计方法摘要:PT2262/2272是目前在无线遥控领域最常用的芯片之一,但由于芯片要求一对一配对使用,在很大程度上影响了该芯片的使用。

而用51单片机模拟PT2272解码的解码方法,根据PT2262编码波形特征对其进行解码,就能有效的解决这一局限,从而实现多对一传输。

这一方法的实现,大大提高了PT2262/2272的使用范围,同时也节省了使用成本,因而有广泛的应用前景。

关键词:51单片机,PT2262/2272,编码,解码一、概述PT2262/2272是一种CMOS工艺制造的低功耗低价位通用编解码电路,是目前在无线通讯电路中作地址编码识别最常用的芯片之一。

PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出。

PT2262/2272必须用相同地址码配对使用,当需要增加一个通讯机时,用户不得不求助于技术人员或厂家来设置相同地址码,客户自己设置相对比较麻烦,尤其对不懂电子的人来说。

随着人们对操作的要求越来越高,PT2262/2272的这种配对使用严重制约着使用的方便性,人们不断地要求使用一种无须请教专业人士,无须使用特殊工具,任何人都可以操作的方便的手段来弥补PT2262/2272的缺陷,这就是PT2262软件解码。

二、解码原理26.02ms 8.36ms第一次发送的编码第二次发送的编码上面是PT2262的一段波形,可以看到一组一组的字码,每组字码有12个数据组成,8位地址码跟4位数据码,每组字码之间有同步码隔开,所以我们如果用单片机软件解码时,程序只要判断出同步码,然后对后面的字码进行脉冲宽度识别即可。

2262每次发射时至少发射4组字码,2272只有在连续两次检测到相同的地址码加数据码时才会把数据码中的“1”驱动相应的数据输出端为高电平和驱动VT端同步为高电平。

基于51单片机的无线识别装置系统设计(1)

基于51单片机的无线识别装置系统设计(1)

基于51单片机的无线识别装置系统设计(1)基于51单片机的无线识别装置系统设计 (1)引言射频识别是一种非接触式的自动识别技术,它通过射频信号自动识别目标对象并获取相关数据。

射频识别工作无须人工干预,非接触,阅读速度快,无磨损,不受环境影响,寿命长,便于使用。

目前,射频识别技术在国外发展非常迅速,射频识别产品种类繁多,已广泛用于工业自动化、商业自动化、交通运输控制管理等众多领域,如汽车、火车等交通监控;高速公路自动收费系统;停车场管理系统;物品管理;仓储管理;车辆防盗等。

由于我国射频识别技术起步较晚,除用于中国铁路的车号自动识别系统外,仅限于射频公交卡的应用。

在此,给出一种实现简单射频识别系统的方式。

阅读器和应答器均包含在单片机控制系统中,利用2ASK调制与解调电路以及匹配网络电路,使整个系统的可识别有效距离约为10 cm,这已能够符合一般应用的需求。

2 系统设计概述系统设计主要分阅读器、应答器、线圈3部分。

阅读器采用晶振1和晶振2,分别提供应答器的功率驱动信号和数字调制信号。

晶振1产生的振荡信号经过带通滤波器处理后,进行功率级放大,并通过匹配网络进行阻抗变换,以最大效率从线圈发射出去,为应答器提供所需的工作能量。

晶振2产生的信号经过低通滤波器滤除高频杂波后,送往开关电路;手动设置的信息,南单片机转换为相应的控制信号,控制开关的通断,从而形成2ASK调制信号,与应答器进行通信。

此外,阅读器还需将线圈上接收到的应答信号滤波放大并检波,最终获取有效信息,并由串口读取。

图1给出阅读器结构。

晶振产生振荡信号后,经低通滤波器去除高频杂波,送往开关电路,作为2ASK的载波信号。

控制开关电路通断的信号由操作者通过拨码开关手动设置,并由单片机读取后产生相应的控制信号。

同时,应答器通过线圈接收功率驱动信号,待整流滤波后,得到直流电平,然后作DC—DC变换,以获取最终所需的直流电平,供整个应答器部分工作。

图2给出了应答器结构。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

()*+,*&-%./ 0 单 片 机 实 现 了 一 种 以 软 件 方 式 对 传 输 数
据编解码的方法$
. 现有的编解码技术
./. 硬 件 编 解 码 技 术
目 前 有 多 种 用 于 编 码 和 解 码 的 专 用 芯 片 ! 1)66%6W
1)6646 是 比 较 常 用 的 一 种 $ 在 通 常 的 使 用 中 ! 一 般 采 用 + 位 地 址 码 和 " 位 数 据 码 ! 这 时 编 码 芯 片 1)66%6 和 解 码 芯 片 1)6646 的 第 - X+ 脚 为 地 址 设 定 脚 $ 有 三 种 状 态 可 供 选 择 % 悬 空 & 接 正 电 源 和 接 地 ! 2+ 为 % &%- ! 所 以 地 址 编 码 不 重 复 度 为 % &%- 组 ! 只 有 发 射 端 1)66%6 和 接 收 端 1)6646 的 地 址 编 码 完 全 相 同 时 ! 才 能 配 对 使 用 $ 当 编 码 启 动 端 )Y 接 低 电 平 时 ! 1)66%6 就 将 从 数 据 输 入 端 /$ X /2 输 入 的 数 据 经 过 编 码 后 从 /ZL) 引 脚 串 行 输 出 [ -\ ! 数 据帧 的高 + 位 为地 址 !低 " 位 为数 据 !发 送 时 以 先 高 位 & 后低位的顺序逐次发送$ 每 一帧 发送 " 次 !每帧 数据中 间 由 同 步 码 隔 开 $ 1)6646 只 有 在 连 续 6 次 检 测 到 相 同 的 地 址 码 和 数 据 码 时 才 会 把 数 据 码 中 的 ’- ( 驱 动 相 应 的 -$-
同步位D , D D , , D , 图 D 脉冲 ( 间隙编码
?@AB9C, 及 ?@AB9CD
输出高电平脉冲 延时 5,," 定时器中断
S ?@AB9C,Q,
输出低电平脉 冲延时 +,"
G T ?@AB9CDQD ) T
3
?@AB9C,Q, ) 3 T
?@AB9C,QD 3
输出高电平脉 冲延时 ),," 第 # 位数 据 !D )
中 图 分 类 号 ! )12%+ 文献标识码! 3 文 章 编 号 ! -%4"5446$76$--’$& 5$$,65$2
!"# $#%#&$’" () *+$#,#%% %+-./, 0.1(2+.- /.2 201(2+.- 301".(,(-+0% 4/%02 (. 56 789
89:;< /=>?:; ! (9:@ 1A;<B:;
初始化定时器 # 开始
# 改进的编解码技术
#"! 软 件 编 码 原 理 及 程 序 流 程
编 码 就 是 用 不 同 形 式 的 码 型 来 表 示 二 进 制 的 &- ’ 和 &, ’ " 本 文 采 用 的 编 码 方 式 为 脉 冲 ( 间 隙 编 码 ! 即 在 下 一 脉 冲 前 的 暂 停 持 续 时 间 ! 表 示 二 进 制 符 号 &- ’ ! 而 下 一 脉 冲 前 的 暂 停 持 续 时 间 *! 表 示 二 进 制 符 号 & , ’ # /% ! 脉 冲(间隙编码如图 - 所示" 发送端 的信 号分 为同步 信 号#数据信号以及校 验 和 信 号 !无 线 发 射 电 路 如图 * 所 示 " 经 过 编 码 后 的 信 号 由 单 片 机 的 &-0+ 引 脚 输 出 到 无 线发射 模块 !然后 无线发 射模 块 将 基 带 信 号 经 高 频 载 波 电 路调 制后!通 过天 线向空 间辐 射"
7*@CC=<= @B *@DE?F=G (HA=;H= :;I )=H9;@C@<J ! K?9:; L;AM=GNAFJ @B (HA=;H= :;I )=H9;@C@<J ! K?9:; "2$$%& ! *9A;:’ !"#$%&’$ ! (@D= IAN:IM:;F:<=N :G= B@?;I! N?H9 :N BAO=I B@GD @B BG:D= :;I : NADEC=O H9=HP@?F Q:JR SF AN :CN@ 9:GI F@ H9:;<= F9= FG:;NDANNA@; NE==IR (@ : ;=Q N@BFQ:G= =;H@IA;< :;I I=H@IA;< D=F9@I T:N=I @; ()*+,*&-%./ 0 NA;<C= 5H9AE DAHG@H@DE?F=G AN EG@E@N=IR )9= FAD=G AN ?N=I F@ =;H@I=U :;I T@F9 F9= E=GAE9=G:C A;F=GG?EF :;I F9= FAD=G :G= ?N=I F@ I=H@I=R )9= FAD=G QACC NF:GF F@ Q@GP Q9=; : GANA;< 5=I<= @B F9= E?CN= NA<;:C G=H=AM=I AN I=F=HF=I! :;I AF QACC NF@E Q@GPA;< Q9=; : B:CCA;< 5=I<= AN I=F=HF=IR )9= B:CCA;<5=I<= QACC <=;=G:F= F9= E=GAE9=G:C A;F=GG?EF :F F9= N:D= FAD=R )9= M:C?= @B F9= H@?;F=G G=<ANF=GN QACC T= ?N=I F@ I=H@I=R SF AN EG@M=I F9:F F9AN D=F9@I 9:N BC=OATC= B@GD @B BG:D= :;I IAM=GN= H9=HP@?F Q:JNR )9= H@NF @B F9= QAG=C=NN H@DD?;AH:FA@; NJNF=D AN :CN@ IADA;AN9=IR SF AN BAF B@G F9= QAG=C=NN H@;FG@C! I:F: :HV?ANAFA@; :;I FG@?TC= :C:GDR ()* +,%-# ! =;H@IA;< " I=H@IA;<" FAD=G " E=GAE9=G:C A;F=GG?EF 随着微电子#计算机信息技术的迅速发展!由单片 机和无线传输模块组成的无 线数 据通 信系统 在石 油 #电 力#水文#冶金#安防等行业的无线控制#数据 采集#故 障报警等诸多领域中得到越来越广泛的应用$ 而数据的 编解码对于无线传输可靠性的影响举足轻重$ 目前编解 码方式主要有硬件编解码和软件编解码两种$ 本文在对 已有硬件及软件编解码技术 研究的 基础 上 !设计 并通 过
()*+,*&-%./0 单 片 机 实 现 的 软 件 编 解 码 方 法 # 该 方 法 通 过 定 时 器 的 延 时 来 实 现 对 数 字 信 号 的 编 码 $
通过外 部中断 与定时 器相结 合的 方式进 行解码 !即利用 接收 到的脉 冲信号 的上升 沿启 动定时 器工作 ! 下降沿 停止定 时器工 作并触 发外 部中断 !然后读 取计数 寄存 器的值 并识别 数据# 实 验证 明!该方 法的 数据帧格式及校验方式灵活多变 !而且可 以降低 无线传 输系 统的成 本!适用 于无线 控制 %数据采 集" 故障报警等多种无线数据通信场合& 关键词 ! 编码$解码$定时器$外部中断
D, DD 5, *H
无线发射电路
软件编码程序流程图如图 . 所示!采用定时器 , 工 作 在 方 式 - ! 即 -= 位 定 时 器 工 作 方 式 ! 根 据 不 同 的 输 出 脉 冲 宽 度 需 求 向 计 数 寄 存 器 "7, 和 ">, 中 装 入 不 同 的 初 始 值 " 标 志 位 ?@AB9C, 用 来 区 分 高 电 平 脉 冲 和 低 电 平 脉 冲 ! 当 标 志 位 ?@AB9C, 为 , 时 输 出 两 个 数 据 位 之 间 的 低 电 平 脉 冲 ! 不 为 , 时 输 出 高 电 平 脉 冲 " 标 志 位 ?@AB9CD 用 来 区 分 数 据 位 和 同 步 位 ! 当 ?@AB9CD 为 , 时 输 出 数 据 位 高 电 平脉冲!为 D 时输出 同步 位高 电平脉 冲 " 在 发送的 过程 中 !每 发送一 个字 节 !就将 该字 节累 加到校 验 和 中 !当 所 有的数据发送完后就发送校验和"
&"$$’$ (&")*+* 芯 片 功 耗 低 # 外 部 元 器 件 少 # 工 作 电
压范围宽" 但这两个芯片在应用中必须对地址统一编 码!配对 使用 !而且需 要 通 过 改 变 硬 件 电 路 才 能 重 新 设 置芯片地址 $该编码芯 片的帧 格式 是固定 的 !不 能随 意 改动!而且编码的脉冲宽度需要调 节外 接振荡 电阻 大小 才能改变" 这些都给用户的使用带来了极大的不便"
输出高电平脉 冲延时 D,,"
?@AB9C,Q)
输出高电平脉 冲延时 5,,"
在发送端对数据进行编码时! 由于对发送的数据 位#位 数的 判断以 及校 验和 的 生 成 所 产 生 的 延 迟 时 间 不 超 过 +1" ! 其 中 " 为 机 器 周 期 ! 因 此 ! 定 义 -11" 的 高 电 平 脉 冲 代 表 & - ’ ! 而 $11" 的 高 电 平 脉 冲 代 表 & 1 ’ " 在 接 收 端 进 行 解 码 时 ! 由 23"- 引 脚 上 的 下 降 沿 触 发 中 断 并 停止定时器计数!进 而识 别数 据信号 !此过 程中断 服务 程 序 的 延 迟 时 间 不 超 过 41" " 因 此 ! 设 置 数 据 位 之 间 的 低 电 平 脉 冲 宽 度 为 +1" " 为 了 不 与 数 据 信 号 混 淆 ! 将 同 步 位 定 义 为 511" 的 高 电 平 脉 冲 " 本 实 验 采 用 的 石 英 晶 体 的 晶 振 频 率 为 -* 678 ! 因 此 一 个 机 器 周 期 为 - !9 ! 故一 个字节的传输速率最快为 4 ::* ;<9 !最慢为 . +,. ;<9 "
